МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДУГОВАЯ СВАРКА В ЗАЩИТНОМ ГАЗЕ

СОЕДИНЕНИЯ СВАРНЫЕ

ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ

Gas-shielded arc welding.

Welded joints.

Main types, design elements and dimensions

ГОСТ 14771-76*

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1982 г.,

Изменения N 2, утв. в декабре 1986 г.,

Изменения N 3, утв. в январе 1989 г.)

Группа В05

Взамен

ГОСТ 14771-69

Постановлением Государственного комитета стандартов Совета Министров СССР от 28.07.76 N 1826 дата введения установлена

1 июля 1977 года

Ограничение срока действия снято Постановлением Госстандарта от 18.06.92 N 553.

Издание (сентябрь 2001 г.) с Изменениями N 1, 2, 3, утвержденными в марте 1982 г., декабре 1986 г., январе 1989 г. (ИУС 6-82, 3-87, 4-89).

1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых дуговой сваркой в защитном газе.

Стандарт не устанавливает основные типы, конструктивные элементы и размеры сварных соединений стальных трубопроводов по ГОСТ 16037-80.

2. В стандарте приняты следующие обозначения способов сварки:

ИН - в инертных газах, неплавящимся электродом без присадочного металла;

ИНп - в инертных газах неплавящимся электродом с присадочным металлом;

ИП - в инертных газах и их смесях с углекислым газом и кислородом плавящимся электродом;

УП - в углекислом газе и его смеси с кислородом плавящимся электродом.

3. Основные типы сварных соединений должны соответствовать указанным в табл. 1.

Таблица 1

Тип соединения	Форма подготовленных кромок	Характер выполненного шва	Форма поперечного сечения		Толщина свариваемых деталей, мм, для способов сварки				Условное обозначение сварного соединения
Тип соединения	Форма подготовленных кромок	Характер выполненного шва	подготовленных кромок	выполненного шва	ИН	ИНп	ИП	УП	Условное обозначение сварного соединения
Стыковое	С отбортовкой двух кромок	Односторонний			0,5 - 2,0	-	0,5 - 4,0	0,5 - 4,0	С1
	С отбортовкой двух кромок				-	0,8 - 4,0	1,0 - 12,0	1,0 - 12,0	С28
	С отбортовкой одной кромки				0,5 - 2,0	-	0,5 - 4,0	0,5 - 40	С3
	Без скоса кромок				0,5 - 4,0	0,8 - 6,0	0,8 - 6,0	0,8 - 6,0	С2
		Односторонний на съемной подкладке			0,5 - 4,0	0,8 - 6,0	0,8 - 6,0	0,8 - 8,0	С4
		Односторонний на остающейся подкладке			0,5 - 4,0	0,8 - 6,0	0,8 - 6,0	0,8 - 8,0	С5
		Односторонний замковый			0,5 - 4,0	0,8 - 6,0	0,8 - 6,0	0,8 - 8,0	С6
		Двусторонний			3,0 - 6,0	3,0 - 6,0	3,0 - 6,0	3,0 - 12,0	С7
Стыковое	Со скосом одной кромки	Односторонний			-	3,0 - 10,0	3,0 - 10,0	3,0 - 60,0	С8
		Односторонний на съемной подкладке							С9
		Односторонний на остающейся подкладке							С10
		Односторонний замковый			-	3 - 10	3 - 10	3 - 40	С11
		Двусторонний			-	3 - 10	3 - 10	3 - 60	С12
	С криволинейным скосом одной кромки				-	-	18 - 100	18 - 100	С13
	С ломаным скосом одной кромки				-	-	18 - 100	18 - 100	С14
	С двумя симметричными скосами одной кромки				-	6 - 20	8 - 100	8 - 100	С15
Стыковое	С двумя симметричными криволинейными скосами одной кромки	Двусторонний			-	-	30 - 120	30 - 120	С16
	Со скосом двух кромок	Односторонний			-	3 - 10	3 - 10	3 - 60	С17
		Односторонний на съемной подкладке			-				С18
		Односторонний на остающейся подкладке			-				С19
		Односторонний замковый			-				С20
		Двусторонний			-				С21
	Со ступенчатым скосом двух кромок	Односторонний			-	4 - 20	4 - 20	-	С22
	С криволинейным скосом двух кромок	Двусторонний			-	-	24 - 100	24 - 100	С23
Стыковое	С ломаным скосом двух кромок	Двусторонний			-	-	24 - 100	24 - 100	С24
	С двумя симметричными скосами двух кромок				-	6 - 20	6 - 120	6 - 120	С25
	С двумя симметричными криволинейными скосами двух кромок				-	-	26,0 - 120,0	26,0 - 120,0	С26
	С двумя симметричными ломаными скосами двух кромок				-	-	-	26,0 - 120,0	С27
Угловое	С отбортовкой одной кромки	Односторонний			0,5 - 3,0	0,5 - 3,0	0,5 - 4,0	0,5 - 4,0	У1
	С отбортовкой одной кромки				-	0,8 - 4,0	1,0 - 12,0	1,0 - 12,0	У2
	Без скоса кромок				-	0,8 - 4,0	0,8 - 8,0	0,8 - 8,0	У4
					-	0,8 - 10,0	0,8 - 30,0	0,8 - 30,0	У4
		Двусторонний			-	0,8 - 4,0	0,8 - 12,0	0,8 - 12,0	У5
		Двусторонний			-	0,8 - 10,0	0,8 - 30,0	0,8 - 30,0	У5
	Со скосом одной кромки	Односторонний			-	3,0 - 10,0	3,0 - 10,0	3,0 - 60,0	У6
	Со скосом одной кромки	Двусторонний			-	3 - 10	3 - 10	6 - 60	У7
	С двумя симметричными скосами одной кромки	Двусторонний			-	6 - 20	6 - 20	6 - 100	У8
	Со скосом двух кромок	Односторонний			-	3 - 20	3 - 20	3 - 60	У9
	Со скосом двух кромок	Двусторонний			-	3 - 20	3 - 20	3 - 60	У10
Тавровое	Без скоса кромок	Односторонний			-	0,8 - 40,0	0,8 - 40,0	0,8 - 40,0	Т1
	Без скоса кромок	Двусторонний			-	0,8 - 40,0	0,8 - 40,0	0,8 - 40,0	Т3
	Со скосом одной кромки	Односторонний			-	3 - 10	3 - 60	3 - 60	Т6
	Со скосом одной кромки	Двусторонний			-	3 - 10	3 - 60	3 - 60	Т7
	С двумя симметричными скосами одной кромки	Двусторонний			-	6 - 20	6 - 80	6 - 80	Т8
	С двумя симметричными скосами одной кромки	Двусторонний			-	-	12 - 100	12 - 100	Т9
Нахлесточное	Без скоса кромок	Односторонний			0,8 - 4,0	0,8 - 10,0	0,8 - 60,0	0,8 - 60,0	Н1
Нахлесточное	Без скоса кромок	Двусторонний			0,8 - 4,0	0,8 - 10,0	0,8 - 60,0	0,8 - 60,0	Н2

4. Конструктивные элементы сварных соединений, их размеры и предельные отклонения по ним должны соответствовать указанным в табл. 2 - 47. Кроме указанных способов сварки, допускается применять другие способы дуговой сварки в защитных газах.

Таблица 2

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		r	i	e, не более
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.
С1	---------------- <*> Размер для справок		ИН	0,5 - 0,9	0	+0,2	От s₁ до 2s₁	От s₁ до 3s₁	1,5(s + s₁) + 1,5
				1,0 - 1,4		+0,3
				1,5 - 2,0		+0,5			s + s₁ + 2
			ИП, УП	0,5 - 1,4					1,5(s + s₁) + 2,5
				1,5 - 4,0		+1,0			s + s₁ + 3

Таблица 3

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	e, не более	g
	подготовленных кромок свариваемых деталей	шва сварного соединения				Номин.	Пред. откл.

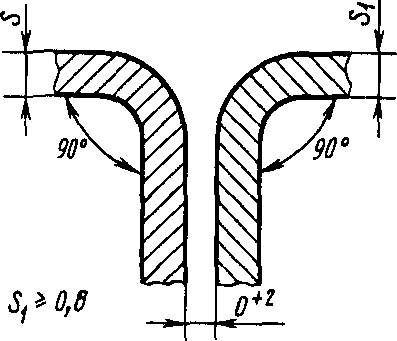

С28			ИНп	0,8 - 1,9	3s + 2,0	0	+1,0
				2,0 - 4,0	2s + 2,0		+1,5
			ИП, УП	1,0 - 1,9	3s + 2,0		+1,0
				2,0 - 6,0	2s + 3,0
				7,0 - 9,0			+2,0
				10,0 - 12,0	2s + 4,0		+3,0

Таблица 4

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		r	i	e, не более
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.
С3	----------------- <*> Размер для справок		ИН	0,5 - 0,9	0	+0,2	s - 2s	s - 3s	3s + 1,5
				1,0 - 1,4		+0,3
				1,5 - 2,0		+0,5			2s + 2,0
			ИП, УП	0,5 - 1,4					3s + 2,5
				1,5 - 4,0		+1,0			2s + 3,0

Таблица 5

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		e, не более	g		g₁
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.
С2			ИН	0,5 - 0,9	0	+0,1	6,0	0	+/- 0,1	0	+0,1
				1,0 - 1,4		+0,2	7,0		+/- 0,3		+0,5
				1,5 - 1,9					+/- 0,5
				2,0 - 2,8		+0,3	8,0				+1,0
				3,0 - 4,0			9,0		+/- 1,0
			ИНп, ИП, УП	0,8 - 1,2		+1,0	7,0	1,0	+/- 0,5	1,0	+1,0
				1,4 - 2,0							-0,5
				2,2 - 4,0		+1,5	8,0	1,5		1,5	+/- 1,0
				4,5 - 6,0		+2,0	12,0

Таблица 6

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		e, не более	e₁		g		g₁
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
С4			ИН	0,5 - 0,9	0	+0,1	6,0	2,0	+/- 1,0	0	+/- 0,1	0	+0,2
				1,0 - 1,5		+0,2	7,0	4,0	+/- 2,0		+0,2 -0,3		+0,5
				1,6 - 2,2		+0,3	8,0				+0,2 -0,5		+1,0
				2,5 - 4,0			9,0				+0,3 -1,0
			ИНп	0,8 - 1,4		+0,5	7,0			0,5	+0,5 -0,2		+0,5
				1,5 - 2,2		+1,0	8,0					0,5	+/- 0,5
				2,5 - 6,0			12,0			1,0	+/- 0,5
			ИП	0,8 - 1,4			7,0			0,5	+0,5 -0,2	0	+0,5
				1,5 - 2,8		+1,5	8,0			1,0	+1,0 -0,5
				3,0 - 6,0		+2,0	12,0	6,0		1,5		0,5	+/- 0,5
			УП	0,8 - 1,4		+1,5	6,0			1,0		1,0	+1,0 -0,5
				1,5 - 2,8			7,0
				3,0 - 4,0		+2,0	8,0			1,5
				4,5 - 6,0	2,0		9,0					1,5	+/- 1,0
				7,0 - 8,0			12,0			2,0	+/- 1,0

Таблица 7

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		e, не более	g		, не менее
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.		Номин.	Пред. откл.
С5			ИН	0,5 - 0,9	0	+0,1	6,0	0	+/- 1	s
				1,0 - 1,5		+0,2	7,0		+/- 0,2
				1,6 - 2,2		+0,3	8,0
				2,5 - 4,0			10,0
			ИНп	0,8 - 1,5		+0,5	7,0	0,5	+0,5 -0,2
				1,6 - 2,2		+1,0	8,0
				2,5 - 6,0			12,0	1,0	+/- 0,5	3
			ИП	0,8 - 1,4			7,0	0,5	+0,5 -0,2	s
				1,5 - 2,8		+1,5	8,0	1,0	+1,0 -0,5
				3,0 - 6,0		+2,0	12,0	1,5		3
			УП	0,8 - 1,4		+1,5	6,0	1,0		s
				1,5 - 2,8		+2,0	7,0
				3,0 - 4,0			8,0	1,5	3	3,0
				4,5 - 6,0	2,0		9,0
				7,0 - 8,0			12,0	2,0	+/- 1,0

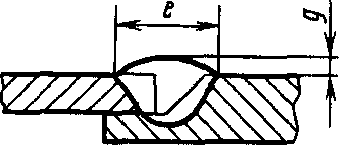

Таблица 8

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		e, не более	g		, не менее
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.		Номин.	Пред. откл.
С6			ИН	0,5 - 0,9	0	+0,1	6,0	0	+/- 0,1	s
				1,0 - 1,5		+0,2	7,0		+/- 0,2
				1,6 - 2,2		+0,3	8,0
				2,5 - 4,0			10,0
			ИНп	0,8 - 1,5		+0,5	7,0	0,5	+0,5 -0,2
				1,6 - 2,2		+1,0	8,0
				2,5 - 6,0			12,0	1,0	+/- 0,5	3
			ИП	0,8 - 1,4			7,0	0,5	+0,5 -0,2	s
				1,5 - 2,8		+1,5	8,0	1,0	+1,0 -0,5
				3,0 - 6,0		+2,0	12,0	1,5		3
			УП	0,8 - 1,4		+1,5	6,0	1,0		s
				1,5 - 2,8			7,0
				3,0 - 4,0		+2,0	8,0	1,5	+/- 1,0	3
				4,5 - 6,0	2,0		9,0
				7,0 - 8,0			12,0	2,0

Таблица 9

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		e, не более	g
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.		Номин.	Пред. откл.
С7			ИН	3,0 - 4,0	0	+0,5	9,0	0	+0,2
				4,5 - 6,0		+1,0	10,0
			ИНп	3,0 - 4,0			9,0	1,0	+0,5 -1,0
				4,5 - 6,0		+2,0	10,0
			ИП	3,0 - 4,0		+1,0	9,0		+/- 1,0
				4,5 - 6,0		+2,0	10,0
			УП	3,0 - 4,0		+0,5	8,0	1,5
				4,5 - 6,0		+1,0	9,0	2,0	+/- 1,5
				7,0 - 8,0	1,5	+/- 1,0	10,0
				9,0 - 10,0			12,0
				11,0 - 12,0	2,0		14,0

Таблица 10

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		c		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
С8			ИНп, ИП	3,0 - 3,5	1	+/- 1	1	+/- 1	6	+/- 2,0	1,0	+0,5 -1,0	50
				3,8 - 4,5					7
				5,0 - 5,5					8			+/- 1,0
				6,0					10
				7,0					14
				8,0					16
				9,0					18
				10,0					20
			УП	3 - 4,0					6				40
				4,5 - 7,0					8
				8 - 11,0					14
				12 - 14	2,0	+1,0 -2,0	2	+1,0 -2,0	18	+/- 3,0
				16 - 18					22		2,0	+1,0 -2,0
				20 - 22					26
				24 - 26					30	+/- 4,0
				28 - 30					34
				32 - 34					38
				36 - 40					42
				42 - 45					46	+/- 5,0
				48 - 53					50
				56 - 60					54

Таблица 11

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		c		e		e₁ (пред. откл. +/- 2)	g		g₁ (пред. откл. +/- 1)	, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.		Номин.	Пред. откл.
С9			ИНп, ИП	3,0 - 3,5	1	+/- 1	1	+/- 1	6	+/- 2	4	1	+0,5 -1,0	1,0	50
				3,8 - 4,5					7
				5,0 - 5,5					8
				6,0					10				+1	1,5
				7,0					14
				8,0					16
				9,0					18
				10,0					20
			УП	3,0 - 4,5					6						40
				5,0 - 7,0					10
				8,0 - 11,0					16
				12,0 - 14,0	2	+1 -2	2	+1 -2	20	+/- 3	6			2,0
				16,0 - 18,0					24			2	+1 -2
				20,0 - 22,0					28		8
				24,0 - 26,0					32	+/- 4
				28,0 - 30,0					36
				32,0 - 34,0					40
				36,0 - 40,0					44
				42,0 - 45,0					48	+/- 5
				48,0 - 53,0					52
				56,0 - 60,0					56

Таблица 12

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		c		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
С10			ИНп, ИП	3,0 - 3,5	1	+/- 1	1	+/- 1	6	+/- 2	1	+0,5 -1,0	50
				3,8 - 4,5					7
				5,0 - 5,5					8			+/- 1,0
				6,0					12
				7,0					14
				8,0					16
				9,0					18
				10,0					20
			УП	3,0 - 4,0					6				40
				4,5 - 7,0					10
				8,0 - 11,0					16
				12,0 - 14,0	2	+1 -2	2	+1 -2	20	+/- 3	2	+1,0 -2,0
				16,0 - 18,0					24
				20,0 - 22,0					30	+/- 4
				24,0 - 26,0					34
				28,0 - 30,0					38
				32,0 - 34,0					42
				36,0 - 40,0					46
				42,0 - 45,0		+/- 2			50	+/- 5	2,5	+1,5 -2,0
				48,0 - 53,0					54
				56,0 - 60,0					58

Таблица 13

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
С11			ИНп, ИП	3,0 - 3,5	0	+3	7	+/- 2	1,0	+0,5 -1,0	50
				3,8 - 4,5			8
				5,0 - 5,5			9			+/- 1,0
				6,0			12
				7,0			14
				8,0			16
				9,0			18
				10,0			20
			УП	3,0 - 4,0			6				40
				4,5 - 7,0			10
				8,0 - 11,0			16
				12,0 - 14,0	2	+/- 2	20	+/- 3	2,0	+1,0 2,0
				16,0 - 18,0			24
				20,0 - 22,0			30	+/- 4
				24,0 - 26,0			34
				28,0 - 30,0			38
				32,0 - 34,0			42
				36,0 - 40,0			46

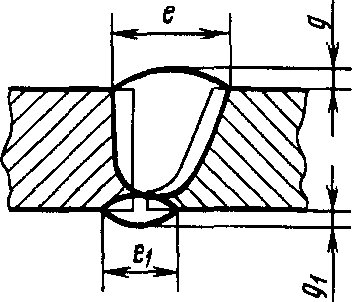

Таблица 14

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		c		e		e₁ (пред. откл. +/- 2)	g		g₁		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.
С12			ИНп, ИП	3,0 - 3,5	1	+/- 1	1	+/- 1	6	+/- 2	6	1,0	+0,5 -1,0	0,5	+0,5	50
				3,8 - 4,5					7
				5,0 - 5,5					8		8		+/- 1,0	1,0	+1,0
				6,0					10
				7,0					14
				8,0					18
				9,0
				10,0					20
			УП	3,0 - 4,0					6					2,0	+/- 1,0	40
				4,5 - 7,0					8
				8,0 - 11,0					14
				12,0 - 14,0	2,0	+1,0 -2,0	2,0	+1,0 -2,0	18	+/- 3		2,0	+1,0 -2,0
				16,0 - 18,0					22
				20,0 - 22,0					26	+/- 4	10
				24,0 - 26,0					30
				28,0 - 30,0					34
				32,0 - 34,0					38
				36,0 - 40,0					42
				42,0 - 45,0					46	+/- 5
				48,0 - 53,0					50
				56,0 - 60,0					54

Таблица 15

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	r (пред. откл. +1)	e		e₁ (пред. откл. +/- 2)	g		g₁ (пред. откл. +/- 1)
	подготовленных кромок свариваемых деталей	шва сварного соединения				Номин.	Пред. откл.		Номин.	Пред. откл.
С13			ИП, УП	18 - 20	8	17	+/- 2	10	2	+1 -2	2
				22 - 24		18
				26 - 28		20	+/- 3
				30 - 34		22					3
				36 - 40		24
				42 - 45		26	+/- 4
				48 - 53		28
				56 - 60		30
				63 - 65	10	34	+/- 5	12	3	+1 -3
				70 - 75		38
				80 - 85		42
				90 - 95		44	+/- 6
				100		46

Таблица 16

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	h (пред. откл. +1)	e		e₁ (пред. откл. +/- 2)
	подготовленных кромок свариваемых деталей	шва сварного соединения				Номин.	Пред. откл.
С14			ИП, УП	18 - 20	10	14	+/- 3	10
				22 - 24		16
				26 - 30		18
				32 - 36	12	21
				38 - 42		23
				45 - 48		25	+/- 4
				50 - 53		27
				56 - 60		29		12
				63 - 70		33	+/- 5
				75 - 80		37
				85 - 90		41
				95 - 100		45

Таблица 17

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		c		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
С15			ИНп	6 - 9	1	+/- 1	1	+/- 1	7	+/- 2	1	+/- 1	50
				10 - 12					9
				14 - 16					13
				18 - 20					17
			ИП, УП	8 - 11					8				40
				12 - 14					10
				16 - 20					12
				22 - 26	2	+1 -2	2	+1 -2	16		2	+1 -2
				28 - 32					18
				34 - 38					22
				40 - 44					26
				46 - 50					30
				52 - 56					34	+/- 3
				58 - 62					38
				64 - 70					42
				72 - 80					46	+/- 4
				82 - 90					50
				92 - 100					54	+/- 5

Таблица 18

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	r (пред. откл. +1)	e		g₁ (пред. откл. +1 -2)
	подготовленных кромок свариваемых деталей	шва сварного соединения				Номин.	Пред. откл.
С16			ИП, УП	30 - 34	8	16	+/- 3	2
				36 - 40		17
				42 - 45		18
				48 - 53		20
				56 - 60		22
				63 - 70	10	24
				75 - 80		26
				85 - 90		28
				95 - 100		30	+/- 4
				105 - 110		32
				120		34	+/- 5	3

Таблица 19

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		c		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
С17			ИНп, ИП	3,0 - 4,0	1,0	+/- 1,0	1,0	+/- 1,0	6	+/- 2	1	+/- 1	30
				4,5 - 5,5					7
				6,0					8
				7,0					10
				8,0					12				20
			УП	9,0 - 10,0					14
				3,0 - 4,5					6
				5,0 - 7,0					8
				8,0 - 10,0					10
				11,0 - 14,0	2,0	+1,0 -2,0	2,0	+1,0 -2,0	13	+/- 3
				16,0 - 18,0					16
				20,0 - 22,0					20	+/- 4	2	+1 -2
				24,0 - 26,0					24
				28,0 - 30,0					28
				32,0 - 34,0					32
				36,0 - 40,0					36
				42,0 - 45,0					40	+/- 5
				48,0 - 53,0					44
				56,0 - 60,0					50

Таблица 20

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		c		e		e₁ (пред. откл. +/- 2)	g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.		Номин.	Пред. откл.
С18			ИНп, ИП	3,0 - 3,5	1,0	+/- 1,0	1,0	+/- 1,0	6	+/- 2,0	4,0	1,0	+0,5 -1,0	30
				3,8 - 4,5					7
				5,0 - 5,5					8				+/- 1,0
				6,0					10
				7,0 - 8,0					12
			УП	9,0 - 10,0					14
				3,0 - 4,0					8
				4,5 - 7,0					10					20
				8,0 - 11,0					12
				12,0 - 14,0	2,0	+1 -2	2,0	+1 -2,0	15	+/- 3,0	6,0	2,0	+1,0 -2,0
				16,0 - 18,0					18
				20,0 - 22,0					22	+/- 4	8,0
				24,0 - 26,0					26
				28,0 - 30,0					30
				32,0 - 36,0					34
				38,0 - 42,0					38
				45,0 - 48,0					42	+/- 5,0
				50,0 - 53,0					46
				56,0 - 60,0					52

Таблица 21

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		c		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
С19			ИНп, ИП	3,0 - 3,5	1	+/- 1	1	+/- 1	6	+/- 2	1,0	+0,5 -1,0	30
				3,8 - 4,0					7
				5,0 - 5,5					9			+/- 1,0
				6,0					10
				7,0					11
				8,0					12
				9,0					14
			УП	10,0					16
				3,0 - 4,0					8				20
				4,5 - 7,0					10
				8 - 11					12
				12 - 14	2	+1 -2	2	+1 -2	16	+/- 3	2,0	+1,0 -2,0
				16 - 18					20
				20 - 22					26	+/- 4
				24 - 26					30
				28 - 30					34
				32 - 36					38
				38 - 42		2			44
				45 - 48					48	5
				50 - 53					52
				56 - 60					56

Таблица 22

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		c		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
С20			ИНп, ИП	3,0 - 3,5	1	+/- 1	1	+/- 1	5	+/- 2	1,0	+0,5 -1,0	30
				3,8 - 4,5					6
				5,0 - 5,5					8			+/- 1,0
				6,0					9
				7,0					10
				8,0					11
				9,0					12
				10,0					14
			УП	3 - 4					8				20
				4,5 - 7					10
				8 - 11					12
				12 - 14	2	+1 -2	2	+1 -2	16	+/- 3	2,0	+1,0 -2,0
				16 - 18					20
				20 - 22					26	+/- 4
				24 - 26					30
				28 - 30					34
				32 - 36					38
				38 - 42		+/- 2			42
				45 - 48					46
				50 - 53					50
				56 - 60					54

Таблица 23

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		c		e		e₁ (пред. откл. +/- 2)	g		g₁		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.
С21			ИНп, ИП	3,0 - 3,5	1,0	+/- 1	1,0	+/- 1	6	+/- 1	6	1,0	+0,5 -1,0	0,5	+0,5	30
				3,8 - 4,5					7	+/- 2
				5,0 - 5,5	2	+1 -2	2	+1 -2	8		8		+/- 1,0	1,0	+1,0
				6,0					10
				7,0 - 8,0					12
				9,0 - 10,0					14
			УП	3,0 - 4,0					6							20
				4,5 - 7,0					8
				8 - 11					10
				12 - 14					13	+/- 3		2,0	+1,0 -2,0	2,0	+/- 1,0
				16 - 18					16
				20 - 22					20	+/- 4	10
				24 - 26					24
				28 - 30					28
				32 - 36					32
				38 - 42					36
				44 - 48					40
				50 - 54					44
				56 - 60					48

Таблица 24

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		c (пред. откл. +/- 0,5)	e (пред. откл. +/- 2)	g		g₁
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.			Номин.	Пред. откл.	Номин.	Пред. откл.
С22			ИНп, ИП	4 - 5,5	0	+0,2	2,0	7	1,0	+0,5 -1,0	0	+1
				6 - 7		+0,5	3,0	8		+/- 1,0		+2
				8 - 9				10
				10 - 12		+1,0	3,5	12	2,0	+1,0 -2,0
				14 - 16				16
				18 - 20				18

Таблица 25

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	r (пред. откл. +/- 1)	e		e₁ (пред. откл. +/- 2)	g		g₁ (пред. откл. +/- 1)
	подготовленных кромок свариваемых деталей	шва сварного соединения				Номин.	Пред. откл.		Номин.	Пред. откл.
С23			ИП, УП	24 - 28	8	28	+/- 4	10	2	+1 -2	2
				30 - 34		30
				36 - 40		32
				42 - 45		34	+/- 5
				48 - 50		36
				53 - 56		38		12
				60 - 63		40	+/- 6
				65 - 70		43
				75 - 80		48	+/- 7		3	+1 -3	3
				85 - 90		52
				95 - 100		58	+/- 8

Таблица 26

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	e		e₁ (пред. откл. +/- 2)	g		g₁ (пред. откл. +/- 1)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.		Номин.	Пред. откл.
С24			ИП, УП	24 - 28	22	+/- 5	10	2	+1 -2	2
				30 - 34	25
				36 - 40	28	+/- 6
				42 - 45	30
				48 - 50	33
				53 - 56	35		12
				60 - 63	38
				65 - 70	40	+/- 7
				75 - 80	43			3	+1 -3	3
				85 - 90	48	+/- 8
				95 - 100	53

Таблица 27

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	b		c		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
С25			ИНп	6 - 9	1	+/- 1	1	+/- 1	7	+/- 2	1	+/- 1	30
				10 - 12					9
				14 - 16					12
				18 - 20					15
			ИП, УП	6 - 9					6				20
				10 - 12					8
				14 - 16					10
				18 - 20					12
				22 - 28	2,0	+1 -2	2,0	+1 -2	15		2	+1 -2
				30 - 36					18	+/- 3
				38 - 45					20
				48 - 53					24	+/- 4
				56 - 60					28
				63 - 70					32
				75 - 80					36
				85 - 90					40	+/- 5
				95 - 100					44
				105 - 110					48	+/- 6
				120					52

Таблица 28

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	e		g (пред. откл. +1 -2)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.
С26			ИП, УП	26 - 30	20	+/- 3	2
				32 - 36	22
				38 - 42	23	+/- 4
				45 - 48	24
				50 - 53	25
				56 - 60	26
				63 - 70	30	+/- 5	3
				75 - 80	32
				85 - 90	34	+/- 6
				95 - 100	36
				105 - 110	38	+/- 7
				120	40

Таблица 29

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s₁	h₁ (пред. откл. +/- 1)	e		g
	подготовленных кромок свариваемых деталей	шва сварного соединения				Номин.	Пред. откл.	Номин.	Пред. откл.
С27			УП	26 - 30	10	17	+/- 4	2	+1 -2
				32 - 36		19
				38 - 42		20
				45 - 48		21
				50 - 53		22	+/- 5
				56 - 60		24
				63 - 70		26	+/- 6	3	+1 -3
				75 - 80		28
				85 - 90		30
				95 - 100	12	34
				105 - 110		37	+/- 7
				120		40

Таблица 30

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		r	l	e, не более
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.
У1			ИН, ИНп	0,5 - 0,9	0	+0,2	s - 2s	s - 3s	2s + 3
				1,0 - 1,4		+0,3
				1,5 - 3,0		+0,5
			ИП, УП	0,5 - 1,4
				1,5 - 4,0		+1,0

--------------------------------

<*> Размер для справок

Таблица 31

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	e		g
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.
У2			ИНп	0,8 - 1,5	2	+3	0	+1
				1,6 - 4,0	4
			ИП, УП	1,0 - 1,5	2
				1,6 - 4,5	4
				5,0 - 9,0	8	+5		+2
				10,0 - 12,0	12

Таблица 32

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		n
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.
У4			ИНп	0,8 - 5,5	0	+0,5	Св. 0,5s до s
				6 - 10		+1,0
			ИП, УП	0,8 - 6,0
				7,0 - 11,0		+1,5
				12,0 - 30,0		+2,0

Таблица 33

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		n	e		g
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.
У4			ИНп	0,8 - 1,4	0	+0,5	0 - 0,5s	3	+/- 1	0	+1,0
				1,5 - 2,0				5
				2,2 - 3,2				7	+/- 2		+1,5
				3,5 - 4,0				8
			ИП, УП	0,8 - 1,4		+1,0		4	+/- 1	1,0	+1,0
				1,5 - 2,8				6
				3,0 - 5,0				8	+/- 2		+1,5
				5,5 - 8,0				12			+2,0

Таблица 34

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		n	e		g
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.
У5			ИНп	0,8 - 1,4	0	+0,5	0 - 0,5s	3	+/- 1	0	+1,0
				1,5 - 2,0				5	+/- 2
				2,2 - 3,2				7			+1,5
				3,5 - 4,0				8
			ИП, УП	0,8 - 1,4		+1,0		4	+/- 1		+1,0
				1,5 - 2,8				6
				3 - 5				8	+/- 2		+1,5
				5,5 - 8,0				12
				9,0 - 12,0				15	+/- 3		+2,0

Таблица 35

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		n
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.
У5			ИНп	0,8 - 5,5	0	+0,5	Св. 0,5s до s
				6,0 - 10,0		+1,0
			ИП, УП	0,8 - 6,0
				7,0 - 11,0		+1,5
				12,0 - 30,0		+2,0

Таблица 36

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		c		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
У6			ИНп, ИП	3,0 - 3,5	1	+/- 1	1	+/- 1	6	+/- 2	1,0	+0,5 -1,0	50
				3,8 - 4,5					7
				5,0 - 5,5					8			+/- 1,0
				6,0					10
				7,0					14
				8,0					16
				9,0					18
				10,0					20
			УП	3,0 - 4,0					6				40
				4,5 - 7,0					8
				8,0 - 11,0					14
				12,0 - 14,0	2,0	+1 -2	2,0	+1 -2	18	+/- 3
				16,0 - 18,0					22		2,0	+1,0 -2,0
				20,0 - 22,0					26
				24,0 - 26,0					30	+/- 4
				28,0 - 30,0					34
				32,0 - 35,0					38
				38,0 - 42,0					42
				45,0 - 48,0					46	+/- 5
				50,0 - 53,0					50
				56,0 - 60,0					54

Таблица 37

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		c		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
У7			ИНп, ИП	3,0 - 3,5	1	+/- 1	1	+/- 1	6	+/- 2	1,0	+0,5 -1,0	50
				3,8 - 4,5					7
				5,0 - 5,5					8			+/- 1,0
				6,0					10
				7,0					14
				8,0					18
				9,0
				10,0					20
			УП	3,0 - 4,0					6				40
				4,5 - 7,0					8
				8,0 - 11,0					14
				12,0 - 14,0	2,0	+1 -2	2,0	+1 -2	18	+/- 3	2,0	+1,0 -2,0
				16,0 - 18,0					22
				20,0 - 22,0					26	+/- 4
				24,0 - 26,0					30
				28,0 - 30,0					34
				32,0 - 34,0					38
				36,0 - 40,0					42
				42,0 - 45,0					46	+/- 5
				48,0 - 53,0					50
				56,0 - 60,0					54

Таблица 38

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	e		e₁		g = g₁		, град. (пред. откл. +/- 2°)
Условное обозначение сварного соединения	подготовленных кромок свариваемых деталей	шва сварного соединения	Способ сварки	s	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	, град. (пред. откл. +/- 2°)
У8			ИНп, ИП	6 - 9	7	+/- 2	5	+/- 1	1	+/- 1	50
				10 - 12	9		7	+/- 1
				14 - 16	13		11	+/- 2
				18 - 20	17		15
			УП	6 - 10	8		6				40
				11 - 16	10		8
				18 - 22	13		11
				24 - 28	16		14
				30 - 34	19		17		2	+1 -2
				36 - 40	22		20
				42 - 45	26		24
				48 - 53	30		28
				56 - 63	38	+/- 3	36	+/- 3
				65 - 70	42	+/- 3	40	+/- 3
				75 - 80	46	+/- 4	44	+/- 4
				85 - 90	50	+/- 4	48	+/- 4
				95 - 100	54	+/- 5	52	+/- 5

Таблица 39

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		c		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
У9			ИНп, ИП	3,0 - 4,5	1,0	+/- 1,0	1,0	+/- 1,0	8	+/- 2	1	+/- 1	30
				5,0 - 8,0					12
				9,0 - 12,0					16
				14,0 - 16,0					20
				18,0 - 20,0					24
			УП	3,0 - 4,5					6				20
				5,0 - 8,0					10
				9,0 - 12,0	2,0	+1,0 -2,0	2,0	+1,0 -2,0	13
				14,0 - 16,0					16
				18,0 - 20,0					20
				22,0 - 24,0					24	+/- 3	2	+1 -2
				26,0 - 30,0					28
				32,0 - 36,0					32
				38,0 - 42,0					36	+/- 4
				44,0 - 48,0					40
				50,0 - 53,0					44	+/- 5
				56,0 - 60,0					50

Таблица 40

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		c		e		g		, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
У10			ИНп, ИП	3,0 - 4,5	1,0	+/- 1,0	1,0	+/- 1,0	7	+/- 2	1	+/- 1	30
				5,0 - 8,0					12
				9,0 - 12,0					16
				14,0 - 16,0					22
				18,0 - 20,0					28
			УП	3,0 - 4,5					6				20
				5,0 - 8,0					10
				9,0 - 12,0	2,0	+1,0 -2,0	2,0	+1,0 -2,0	13
				14,0 - 16,0					16
				18,0 - 20,0					19
				22,0 - 24,0					22	+/- 3	2	+1 -2
				26,0 - 30,0					26
				32,0 - 36,0					32
				38,0 - 42,0					36	+/- 4
				45,0 - 48,0					40
				50,0 - 53,0					44	+/- 5
				56,0 - 60,0					48

Таблица 41

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.
Т1			ИНп, ИП, УП	0,8 - 3,0	0	+0,5
				3,2 - 5,5		+1,0
				6,0 - 20,0		+1,5
Т3				22,0 - 40,0		+2,0

Таблица 42

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		c		e		, град. (пред. откл. +2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
Т6			ИНп	3,0 - 4,0	0	+1	1	+/- 1	7	+/- 2	55
				4,5 - 6,0					10
				7,0 - 10,0					16
			ИП, УП	3,0 - 4,0					6		45
				4,5 - 6,0					8
				7,0 - 10,0					12
				11,0 - 14,0		+2	2,0	+1,0 -2,0	16	+/- 3
				16,0 - 18,0					20
				20,0 - 22,0					24	+/- 4
				24,0 - 26,0					28
				28,0 - 30,0					32
				32,0 - 34,0		+3			36
				36,0 - 40,0					40
				42,0 - 45,0					44	+/- 5
				48,0 - 53,0					48
				56,0 - 60,0					52

Таблица 43

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		c		e		, град. (пред. откл. +2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
Т7			ИНп	3,0 - 4,0	0	+1	1,0	+/- 1	7	+/- 2	55
				4,5 - 6,0					10
				7,0 - 10,0					16
			ИП, УП	3,0 - 4,0					6		45
				4,5 - 6,0					8
				7,0 - 10,0					12
				11,0 - 14,0		+2	2,0	+1,0 -2,0	16	+/- 3
				16,0 - 18,0					20
				20,0 - 22,0					24	+/- 4
				24,0 - 26,0					28
				28,0 - 30,0					32
				32,0 - 34,0		+3			36
				36,0 - 40,0					42
				42,0 - 45,0					46	+/- 5
				48,0 - 53,0					50
				56,0 - 60,0					54

Таблица 44

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		c		e		g (пред. откл. +/- 2°)	, град. (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
Т8			ИНп	6 - 9	1	+/- 1	1	+/- 1	7	+/- 2	0,08s - 0,25s	55
				10 - 12					9
				14 - 16					12
				18 - 20					16
			ИП, УП	6 - 9					8			45
				10 - 12	2	+1 -2	2	+1 -2	10
				14 - 18					12	+/- 3
				20 - 24					14
				26 - 30					16	+/- 4
				32 - 36					20
				38 - 42					24
				45 - 48					28	+/- 5
				50 - 53					32
				56 - 60					36
				63 - 65					40
				70 - 75					44
				80					48

Таблица 45

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		e		g (пред. откл. +/- 2°)
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.	Номин.	Пред. откл.
Т9			ИП, УП	12 - 16	0	+2	10	+/- 2	0,05s - 0,15s
				18 - 22			12
				24 - 28			14
				30 - 34			16
				36 - 40		+3	18
				42 - 45			20
				48 - 53			22
				56 - 60			24
				63 - 65			26	+/- 3
				70 - 75			30
				80 - 85			34
				90 - 95			38	+/- 4
				100			40

Таблица 46

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		B
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.
Н1	---------------- <*> Размер для справок		ИН	0,8 - 3,0	0	+0,2	3,0 - 12,0
				3,2 - 4,0		+0,5	5,0 - 16,0
			ИНп	0,8 - 5,0			3,0 - 20,0
				5,5 - 10,0		+1,0	8,0 - 40,0
			ИП, УП	0,8 - 2,0		+0,5	3,0 - 20,0
				2,2 - 5,0		+1,0
				5,5 - 10,0			8,0 - 40,0
				11,0 - 28,0		+1,5	12,0 - 100,0
				30,0 - 60,0		+2	30,0 - 240,0

Таблица 47

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		B
	подготовленных кромок свариваемых деталей	шва сварного соединения			Номин.	Пред. откл.
Н2			ИН	0,8 - 3,0	0	+0,2	3,0 - 12,0
				3,2 - 4,0		+0,5	5,0 - 16,0
			ИНп	0,8 - 5,0			3,0 - 20,0
				5,5 - 10,0		+1,0	8,0 - 40,0
			ИП, УП	0,8 - 2,0		+0,5	3,0 - 20,0
				2,2 - 5,0		+1,0
				5,5 - 10,0			8,0 - 40,0
				11,0 - 28,0		+1,5	12,0 - 100,0
				30,0 - 60,0		+2,0	30,0 - 240,0

(Измененная редакция, Изм. N 1, 2, 3).

5. При выполнении корня многослойного шва способом сварки, отличным от основного способа, которым проводится заполнение разделки кромок, значения конструктивных элементов сварного соединения необходимо выбирать по основному способу сварки. При этом обозначение способа сварки следует проводить дробью, в числителе которой дается обозначение способа сварки корня шва, а в знаменателе - обозначение основного способа сварки.

6. Для сварных соединений С12, С21, С23, С24, У7, У10, Т7, имеющих толщину деталей s = 12 мм и более, а также для соединений С15, С16, С25, С27, У8, Т8, имеющих толщину деталей s = 20 мм и более, выполняемых способом сварки УП, допускается притупление c = (5 +/- 2) мм.

7. Сварка встык деталей неодинаковой толщины в случае разницы по толщине, не превышающей значений, указанных в табл. 48, должна проводиться так же, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.

Таблица 48

мм

Толщина тонкой детали	Разность толщин деталей
2 - 3	1
4 - 30	2
32 - 40	4
Св. 40	6

Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт. 1).

При разнице в толщине свариваемых деталей свыше значений, указанных в табл. 48, на детали, имеющей большую толщину s₁, должен быть сделан скос с одной или двух сторон до толщины тонкой детали s, как указано на черт. 2 и 3. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

Черт. 1

Черт. 2

Черт. 3

8. Размер и предельные отклонения катета углового шва K и K₁ должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой детали при сварке деталей толщиной свыше 3 мм. Предельные отклонения размера катета угловых швов от номинального значения приведены в Приложении 4.

(Измененная редакция, Изм. N 3).

9. (Исключен, Изм. N 1).

10. (Исключен, Изм. N 3).

11. Допускается выпуклость или вогнутость углового шва до 30% его катета, но не более 3 мм. При этом вогнутость не должна приводить к уменьшению значения катета K_п (черт. 4), установленного при проектировании.

Черт. 4

Примечание. Катетом K_п является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет K_п принимается любой из равных катетов, при несимметричном шве - меньший.

(Измененная редакция, Изм. N 3).

12. Допускается перед сваркой смещение кромок относительно друг друга не более:

0,2s мм - для деталей толщиной до 4 мм;

0,1s + 0,5 мм - для деталей толщиной 5 - 25 мм;

3 мм - для деталей толщиной 25 - 50 мм;

0,04s + 1,0 мм - для деталей толщиной 50 - 100 мм;

0,01s + 4,0 мм, но не более 6 мм - для деталей толщиной более 100 мм.

13. При сварке в углекислом газе электродной проволокой диаметром 0,8 - 1,4 мм допускается применять основные типы сварных соединений и их конструктивные элементы по ГОСТ 5264-80.

14. Минимальные значения катетов угловых швов приведены в приложении 1.

15. При применении сварки в углекислом газе взамен ручной дуговой сварки катет расчетного углового шва может быть уменьшен до значений, приведенных в приложении 2.

16. При сварке в углекислом газе электродной проволокой, обеспечивающей получение металла шва с более высоким временным сопротивлением разрыву, чем у основного металла, катет расчетного углового шва может быть уменьшен до значений, приведенных в приложении 3.

14 - 16. (Введены дополнительно, Изм. N 1).

17. В стыковых, тавровых и угловых соединениях толщиной более 16 мм, выполняемых в монтажных условиях, допускается увеличение номинального значения размера b до 4 мм. При этом соответственно может быть увеличена ширина шва e, e₁.

18. Допускается в местах перекрытия сварных швов и в местах исправления дефектов увеличение размеров швов до 30% номинального значения.

19. При подготовке кромок с применением ручного инструмента предельные отклонения угла скоса кромок могут быть увеличены до +/- 5°. При этом соответственно может быть изменена ширина шва e, e₁.

17 - 19. (Введены дополнительно, Изм. N 3).

Приложение 1

Рекомендуемое

мм

Предел текучести свариваемой стали, МПа	Минимальный катет углового шва для толщины более толстого из свариваемых элементов
Предел текучести свариваемой стали, МПа	от 3 до 4	св. 4 до 5	св. 5 до 10	св. 10 до 16	св. 16 до 22	св. 22 до 32	св. 32 до 40	св. 40 до 80
До 400	3	3	4	5	6	7	8	9
Св. 400 до 450	3	4	5	6	7	8	9	10

Примечание. Минимальное значение катета не должно превышать 1,2 толщины более тонкого элемента.

Приложение 2

Рекомендуемое

мм

Катет углового шва для способов сварки
Ручная дуговая	В углекислом газе проволокой марки Св-08Г2С диаметром от 1,4 до 2,0 мм взамен электродов типа			В углекислом газе проволокой марки Св-08Г2С диаметром от 0,8 до 1,2 мм взамен электродов типа
Ручная дуговая	Э42А и Э42	Э46А и Э46	Э50А и Э50	Э42А и Э42	Э46А и Э46
4	3	3	3	4	4
5	3	4	4	4	5
6	4	4	5	5	6
7	5	5	6	6	7
8	5	6	6	7	8
9	6	7	7	8	8
10	7	7	8	9	9
11	7	8	10	9	10
12	8	10	12	10	11
13	10	12	13	11	12
14	10	13	14	12	13
15	13	14	15	13	14
16	14	15	16	14	15
17	14	16	17	14	16
18	15	17	18	15	17
19	16	18	19	16	18
20	17	19	20	17	19

Примечание. Приведенные данные не распространяются на соединения, выполняемые при сварке на удлиненном вылете электрода или на прямой полярности тока.

Приложение 3

Рекомендуемое

мм

Катет углового шва для отношения временного сопротивления разрыву металла шва к временному сопротивлению разрыву основного металла
1,0	1,1	1,2	1,3	1,4
4	4	4	3	3
5	5	4	4	4
6	6	5	5	4
7	7	6	6	5
8	7	7	6	6
9	8	8	7	7
10	9	9	8	7
11	10	9	9	8
12	11	10	9	9
13	12	11	10	9
14	13	12	11	10
15	14	13	12	11
16	15	14	13	12
17	16	14	13	12
18	17	15	14	13
19	17	16	15	14
20	18	17	16	14

Приложение 1 - 3. (Введены дополнительно, Изм. N 1).

Приложение 4

Рекомендуемое

мм

Номинальный размер катета углового шва	Предельные отклонения размера катета углового шва от номинального значения
До 5 включ.	+1,0 -0,5
Св. 5 " 8 "	+2,0 -1,0
" 8 " 12 "	+2,5 -1,5
" 12	+3,0 -2,0

Приложение 4. (Введено дополнительно, Изм. N 3).
