Постановлением Государственного комитета СССР по стандартам от 24 апреля 1980 г. N 1876 дата введения установлена

Ограничение срока действия снято по Протоколу 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).

Переиздание (май 1999 г.) с Изменением N 1, утвержденным в декабре 1990 г. (ИУС 3-91).

1. Настоящий стандарт распространяется на сварные соединения трубопроводов из сталей и устанавливает основные типы, конструктивные элементы и размеры сварных соединений труб с трубами и арматурой.

Стандарт не распространяется на сварные соединения, применяемые для изготовления самих труб из листового или полосового материала.

Требования настоящего стандарта являются обязательными.

2. В стандарте приняты следующие обозначения способов сварки:

ЗП - дуговая сварка в защитном газе плавящимся электродом;

ЗН - дуговая сварка в защитном газе неплавящимся электродом;

Р - ручная дуговая сварка;

Ф - дуговая сварка под флюсом;

Г - газовая сварка.

Для конструктивных элементов труб, арматуры и сварных соединений приняты следующие обозначения:

s; - толщины стенок свариваемых деталей;

b - зазор между кромками свариваемых деталей после прихватки;

е - ширина сварного шва;

g - выпуклость сварного шва;

- толщина подкладного кольца;

а - толщина шва;

с - притупление кромки;

В - ширина нахлестки;

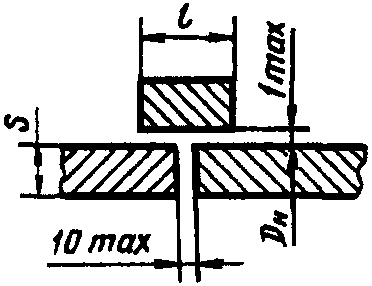

l - длина муфты;

К - катет углового шва;

- катет углового шва со стороны разъема фланца;

- наружный диаметр трубы;

f - фаска фланца.

1, 2. (Измененная редакция, Изм. N 1).

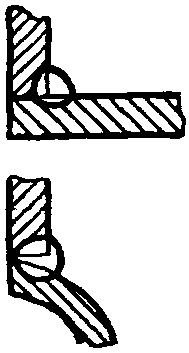

3. Основные типы сварных соединений должны соответствовать указанным в табл. 1.

Примечание. В графе "Толщина стенки и минимальный наружный диаметр трубы для способов сварки" в числителе приведены предельные толщины стенок, а в знаменателе - минимальные наружные диаметры труб за исключением угловых соединений, для которых приведены предельные толщины стенок и минимальные наружные диаметры ответвлений (отростков, ответвительных штуцеров и приварышей); для соединений, выполненных газовой сваркой, в знаменателе приведены предельные значения наружных диаметров.

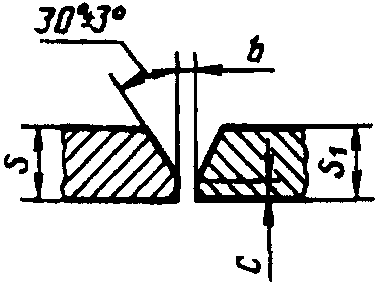

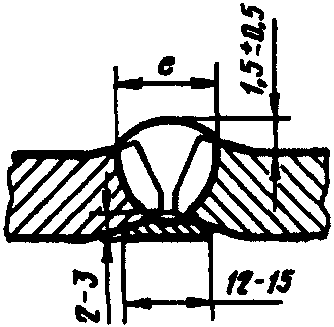

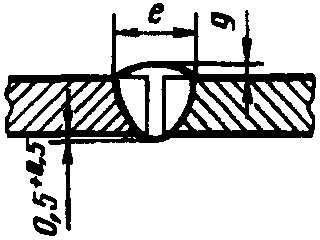

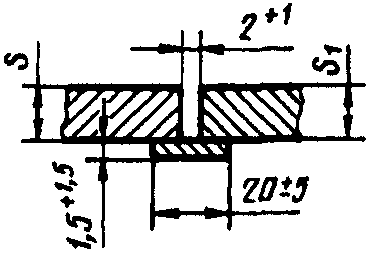

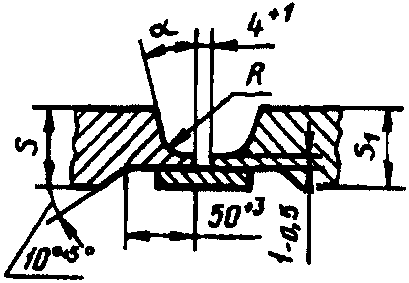

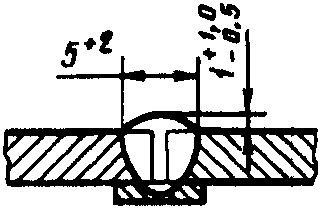

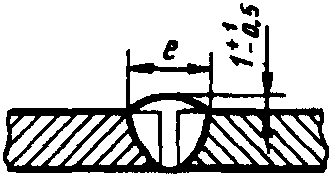

4. Конструктивные элементы и их размеры должны соответствовать указанным в табл. 2 - 33.

Примечание. При способе сварки ЗН зазор b = .

------------------------------

* Допускается увеличение до 2 мм.

------------------------------

* Допускается увеличение до 2 мм.

Примечание. При способе сварки 3Н зазор b = .

Примечание. Допускается применение штуцеров и ниппелей с фаской.

Примечание. Значение "К" определяется при проектировании.

Примечание. Значение "К" определяется при проектировании.

Примечание. Значение "К" определяется при проектировании.

Примечание. Соединение применяется при отношении наружного диаметра ответвления к наружному диаметру трубы не более 0,5.

Примечание. Соединение применяется при отношении наружного диаметра ответвления к наружному диаметру трубы более 0,5.

Примечания. 1. При способе сварки ЗН зазор b = .

2. Длина протачиваемой части приварыша, входящей в трубу, устанавливается при проектировании соединения.

3. Величина приведена после расточки.

Примечание. При способе сварки НЗ зазор b = .

Для угловых швов в таблицах приведен расчетный катет.

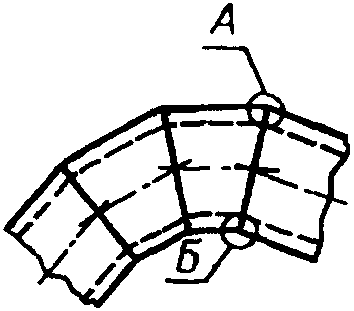

5. При изготовлении тройников и крестовин из труб должны применяться типы сварных соединений, установленные для отростков с трубами, а при сварке тройников, крестовин и переходов с трубами или фланцами - соответственно типы сварных соединений труб с трубами или труб с фланцами.

6. Сварка стыковых соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 34, должна производиться так же, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.

Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт. 1).

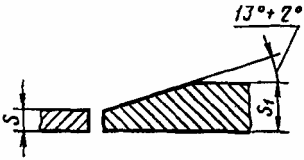

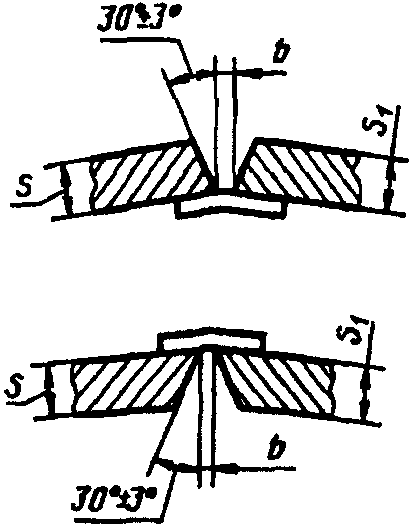

При разнице в толщине свариваемых деталей свыше значений, указанных в табл. 34, на детали, имеющие большую толщину , должен быть сделан скос до толщины тонкой детали s, как указано на черт. 2 и 3. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

7. Шероховатость обрабатываемых под сварку поверхностей - Rz не более 80 мкм по ГОСТ 2789-73.

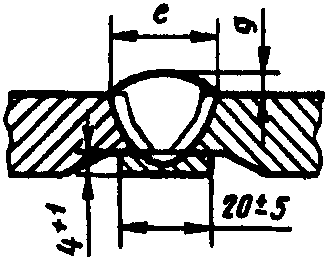

8. Остающиеся подкладки и муфты должны изготовляться из стали той же марки, из которой изготовлены трубы.

Для труб из углеродистой стали допускается изготовлять остающиеся подкладки и муфты из сталей марок 10 и 20 по ГОСТ 1050-88.

9. Зазор между остающейся подкладкой и трубой для сварных соединений, контролируемых радиографическим методом, должен быть не более 0,2 мм, а для соединений, не контролируемых радиографированием, - не более 0,5 мм.

Местные зазоры для указанных соединений допускаются до 0,5 мм и 1,0 мм соответственно.

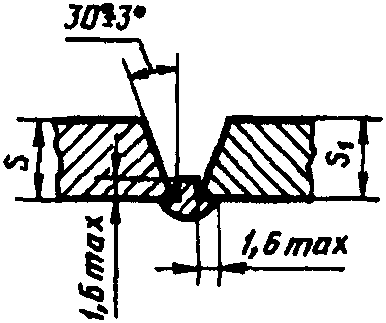

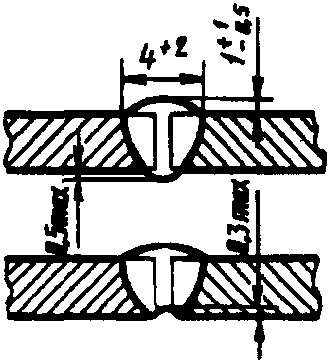

10. Зазор между расплавляемой вставкой и торцевой или внутренней поверхностью трубы должен быть не более 0,5 мм.

11. В сварных соединениях отростков с трубами допускается присоединение отростков под углом до 45° к оси трубы.

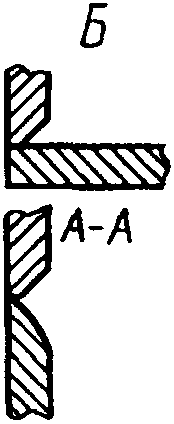

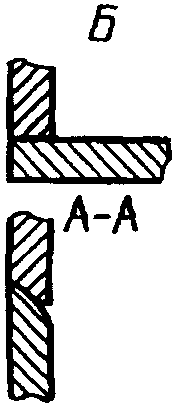

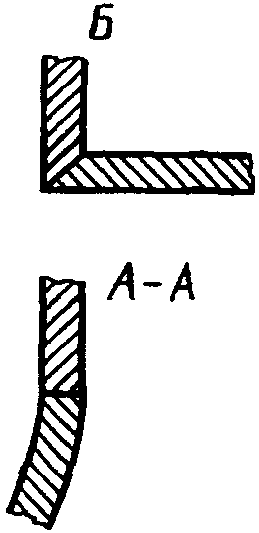

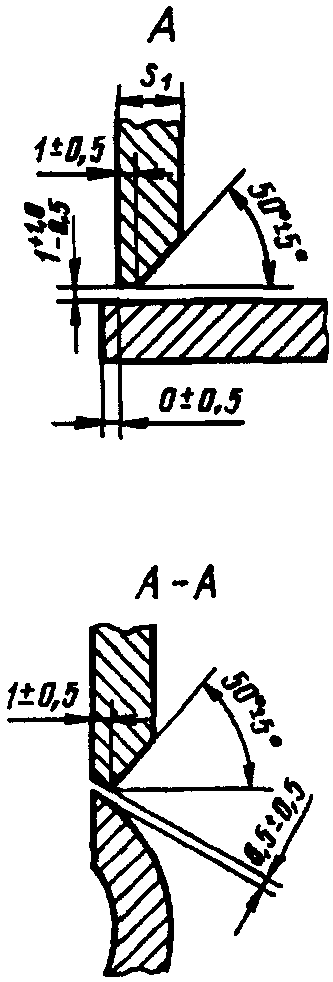

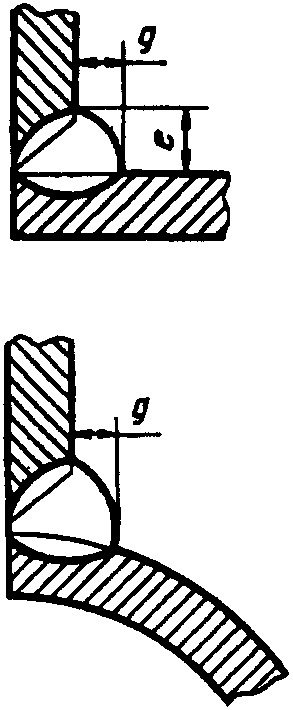

12. В соединениях У18 и У19 размеры е и g в сечении А-А должны устанавливаться при проектировании, при этом размер е должен перекрывать утонение стенки трубы, образуемое при вырезке отверстия, на величину до 3 мм, а размер а должен быть не менее минимальной толщины стенки свариваемых деталей.

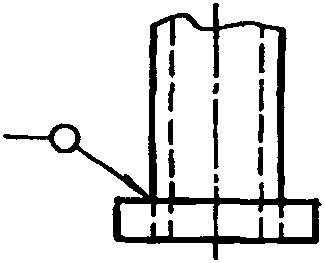

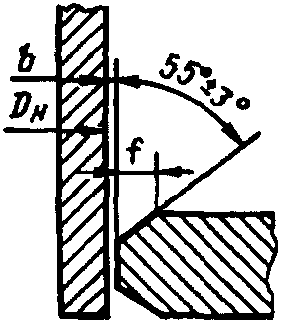

13. Швы с привалочной стороны фланцев допускается заменять развальцовкой конца трубы.

14. Предельные отклонения катета углового шва К, от номинального в случаях, не оговоренных в таблицах, должны соответствовать:

15. Допускается выпуклость углового шва до 2 мм при сварке в нижнем положении и до 3 мм при сварке в других пространственных положениях. Вогнутость углового шва до 30% величины катета, но не более 3 мм.

(Измененная редакция, Изм. N 1).

16. Для сварных соединений труб с толщиной стенки более 4 мм допускается сварка корня шва способом, отличным от основного способа сварки.
