Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).

2. Внесен Федеральным агентством по техническому регулированию и метрологии.

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 40-2011 от 29 ноября 2011 г.).

За принятие проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1042-ст межгосударственный стандарт ГОСТ IEC 61010-2-032-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.

5. Настоящий стандарт идентичен международному стандарту IEC 61010-2-032:1994 Safety requirements for electrical equipment for measurement, control and laboratory use - Part 2-032: Particular requirements for hand-held current clamps for electrical measurement and test (Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 2-032. Частные требования к клещам амперометрическим ручным для электрических измерений и испытаний) с поправкой (2003).

Международный стандарт разработан Международной электротехнической комиссией (IEC).

Официальный экземпляр международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.

Степень соответствия - идентичная (IDT).

Стандарт подготовлен на основе применения ГОСТ Р МЭК 61010-2-032-99.

6. Введен впервые.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом указателе "Национальные стандарты".

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".

Настоящий стандарт разработан для поддержки конструкторов, изготовителей и других лиц, заинтересованных в интерпретации основных требований безопасности в соответствии с требованиями европейского законодательства по безопасности машин.

Настоящий стандарт устанавливает нормы, правила и методы испытаний, которые дополняют, изменяют или исключают соответствующие нормы, правила и методы испытаний, изложенные в разделах и (или) пунктах IEC 61010-1.

Номера разделов, подразделов, пунктов и подпунктов в настоящем стандарте соответствуют указанным в IEC 61010-2-032.

Настоящий стандарт применяют совместно с IEC 61010-1.

Номера пунктов, подпунктов и таблиц настоящего стандарта, которые дополняют пункты, подпункты и таблицы IEC 61010-1, дополнены цифрами, начиная с 101. Дополнительное Приложение обозначено буквами LL.

Методы испытаний выделены курсивом.

Область применения и назначение стандарта - по IEC 61010-1 со следующими изменениями и дополнениями:

1.1. Замена подраздела

Настоящий стандарт распространяется на ручные амперометрические клещи, предназначенные для измерения силы тока в электрической цепи без ее разрыва. Амперометрические клещи могут входить в состав электрического оборудования, включенного в раздел 1 IEC 61010-1, или быть применены в качестве оборудования, указанного в разделе 1 IEC 61010-1.

Настоящий стандарт не распространяется на трансформаторы и преобразователи тока, предназначенные для стационарных установок.

1.4. Изменение подраздела

Седьмое перечисление изложить в следующей редакции:

- переходные перенапряжения первичных входных цепей соответствуют категориям монтажа (категориям перенапряжения) I, II, III и IV (см. таблицу J.101).

Нормативные ссылки - по IEC 61010-1 со следующим дополнением:

Нормативные ссылки - по Приложению LL.

Определения - по IEC 61010-1 со следующими дополнениями:

3.101. Амперометрические клещи и их составные части

3.101.1. Амперометрические клещи: устройство, предназначенное для измерения силы тока в электрической цепи без ее разрыва.

3.101.2. Магнитопровод: часть или части амперометрических клещей, охватывающие токонесущий проводник и позволяющие производить преобразования магнитного поля, создаваемого током, протекающим в этом проводнике.

3.101.3. Окно магнитопровода: отверстие в магнитопроводе для токонесущего проводника.

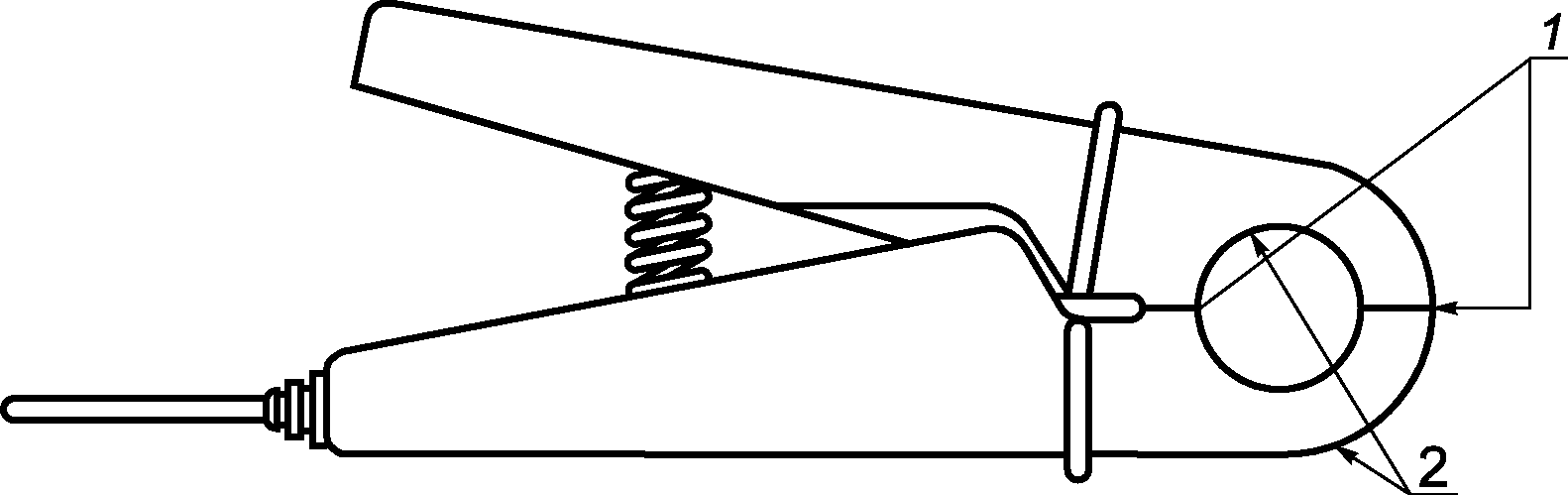

Примечание. На рисунках 101 и 102 приведены примеры амперометрических клещей и их составных частей.

Испытания - по IEC 61010-1 со следующим дополнением:

4.4.2.7. Замена подпункта

Электрические выходы должны быть разомкнутыми или их следует замыкать накоротко поочередно по одному в зависимости от того, что хуже.

Маркировка и документация - по IEC 61010-1 со следующими изменениями и дополнениями:

5.1. Дополнение к подразделу

5.1.101. Допустимые значения

Амперометрические клещи должны иметь маркировку, указывающую максимальное номинальное значение напряжения относительно земли неизолированного проводника тока при испытании. Указывают также вид напряжения (переменное, постоянное и т.д.). Если это максимальное значение напряжения относится одновременно как к переменному, так и к постоянному току, то вид напряжения не указывают.

К маркировке значения максимального измеряемого напряжения относительно земли добавляют маркировку с указанием категории монтажа (категории перенапряжения) в виде символа CAT @. При указании соответствующей категории монтажа (категории перенапряжения) (см. таблицу J.101) римскими цифрами I, II, III или IV можно заменить символ @.

Должны быть также указаны вид и значение максимальной допустимой силы тока.

&Соответствие требованию проверяют осмотром.&

5.1.2. Изменение пункта и дополнение к нему

Первое перечисление изложить в следующей редакции:

- наименование или зарегистрированный товарный знак изготовителя или поставщика;

- если амперометрические клещи применяют только со специальным оборудованием, то на них должна быть нанесена маркировка этого оборудования или информация об этом должна быть указана в сопроводительной документации. В случае, если информацию указывают только в сопроводительной документации, на амперометрические клещи наносят символ N 14 по таблице 1 IEC 61010-1.

Защита от поражения электрическим током - по IEC 61010-1 со следующими дополнениями:

6.1.1. Дополнить первый абзац перечислением (после третьего):

- токопроводящие части в окне магнитопровода при условии, что они соответствуют требованиям 6.7 и 13.101.

6.4. Дополнение к подразделу

6.4.101. Составные части, которые при измерениях оператор держит в руке

Составные части амперометрических клещей, которые при измерениях оператор держит в руке, должны при нормальном применении отвечать требованиям Приложения D для двойной или усиленной изоляции.

Примечание. Этих требований должно быть достаточно, чтобы выполнить специальные требования к дополнительной защите в условиях одной неисправности, как указано в 6.5.

&Соответствие требованиям проверяют осмотром и измерением зазоров и путей утечки, испытанием электрической прочности изоляции по 6.8 и нахождением доступных частей по 6.2.&

6.7. Дополнение к подразделу

6.7.101. Ограждение или чувствительный индикатор

Для обеспечения защитного зазора и уменьшения опасности касания окна магнитопровода или токонесущего проводника должны быть установлены либо защитное ограждение, либо чувствительный индикатор, предупреждающий оператора о границе доступа.

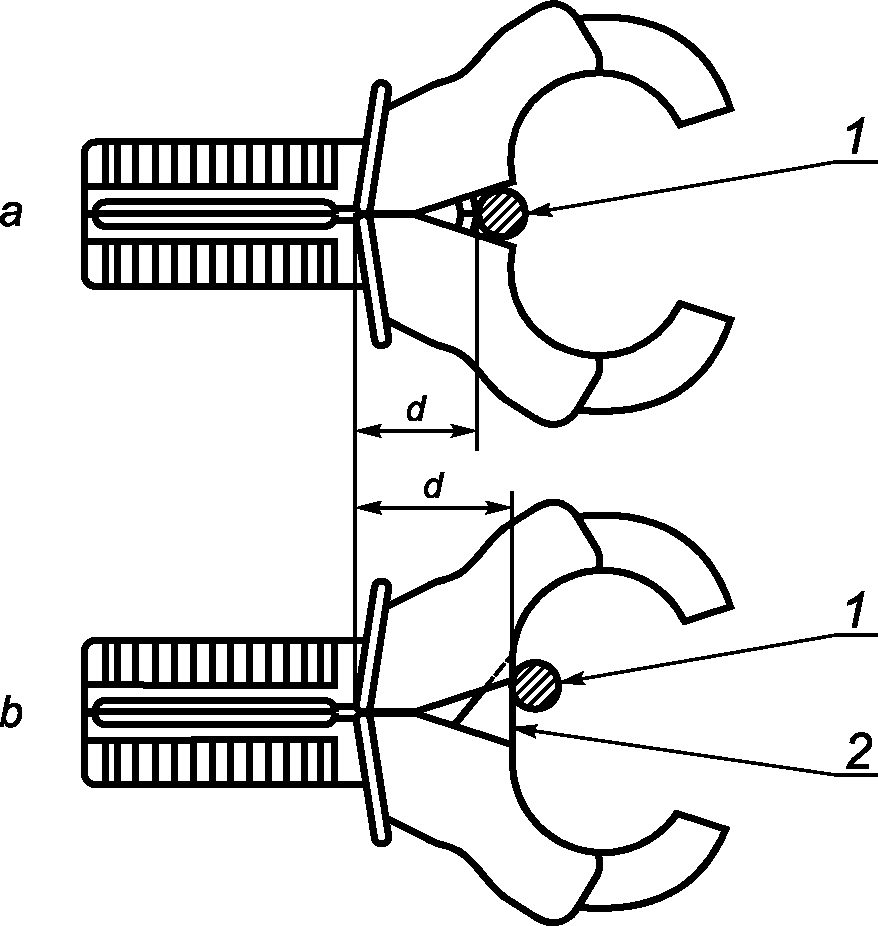

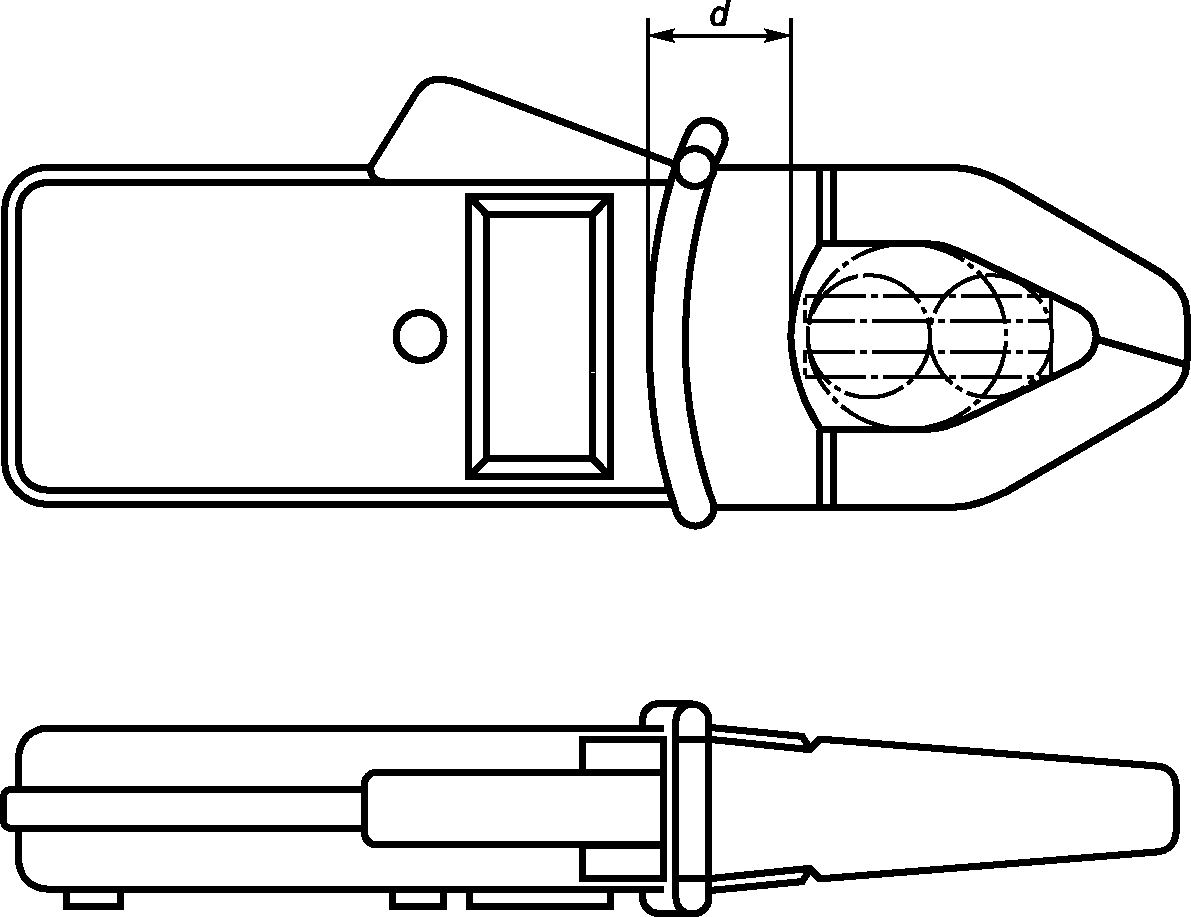

Зазор и путь утечки между защитным ограждением или чувствительным индикатором и опасными цепями должны соответствовать требованиям Приложения D для двойной или усиленной изоляции. На рисунке 103 приведены примеры зазоров d между защитным ограждением или чувствительным индикатором и магнитопроводом, окном магнитопровода и токонесущим проводником (далее - проводник); на рисунке 104 - между защитным ограждением и магнитопроводом.

Защита от механических опасностей - по IEC 61010-1.

Устойчивость к ударам, вибрации и тряске - по IEC 61010-1.

Температурные ограничения и защита от распространения огня - по IEC 61010-1.

Теплостойкость - по IEC 61010-1.

Защита от опасностей, связанных с жидкостями, - по IEC 61010-1.

Защита от излучения, в том числе лазерного, а также от звукового и ультразвукового давления - по IEC 61010-1.

Защита от выделяющихся газов и поражений при взрывах и при разрушении вакуумных приборов - по IEC 61010-1 со следующим дополнением:

13.101. Защита от коротких замыканий

Основная изоляция должна не допускать короткого замыкания между электрическими проводами или шинами в процессе наладки и измерений.

&Соответствие требованию проверяют осмотром и измерением зазоров и путей утечки, а также испытанием электрической прочности изоляции по 6.8.&

Компоненты - по IEC 61010-1 со следующим дополнением:

14.101. Измерительные и сигнальные кабели

Измерительные и сигнальные кабели, являющиеся частью оборудования или подключаемые к нему при работе, а также их принадлежности должны соответствовать требованиям IEC 61010-031.

&Соответствие требованию проверяют согласно IEC 61010-031.&

Защита блокировками - по IEC 61010-1.

Измерительные цепи - по IEC 61010-1.

Приложения (A, B, C, D, E, F, G, H, J, K, L, M) - по IEC 61010-1 со следующими дополнениями и изменениями:

Зазоры, пути утечки и испытательные напряжения в оборудовании и печатных платах - по IEC 61010-1 со следующими дополнениями и изменениями:

Дополнить таблицами D.101 и D.102.

Части оборудования, изоляция между которыми должна соответствовать требованиям настоящего стандарта, - по IEC 61010-1 со следующими дополнениями:

E.101. Защита между двумя или более опасными цепями, имеющими внешние зажимы или доступные части (см. рисунок E.101).

Изоляция между каждой цепью и наружными поверхностями или доступными частями должна соответствовать требованиям подраздела E.1 для опасных цепей.

Для проверки части X выбирают наиболее тяжелое из следующих испытаний:

B (необходимо испытание основной изоляции): опасная цепь 1 и опасная цепь 2 замкнуты, между ними прикладывают испытательное напряжение, соответствующее наибольшему рабочему напряжению (см. Приложение D);

D (необходимо испытание двойной или усиленной изоляции): опасная цепь 1 замкнута, испытательное напряжение, соответствующее наибольшему рабочему напряжению цепи 1, поочередно прикладывают между опасной цепью 1 и каждым из зажимов опасной цепи 2;

D (необходимо испытание двойной или усиленной изоляции): опасная цепь 2 замкнута, испытательное напряжение, соответствующее наибольшему рабочему напряжению цепи 2, поочередно прикладывают между опасной цепью 2 и каждым из зажимов опасной цепи 1.

Изоляция токопроводящих частей их взаимным расположением - по IEC 61010-1 со следующими изменениями:

Исключить из шестого абзаца предложение:

Эту категорию в настоящем стандарте не рассматривают.

Замена таблицы J.1.

Для применения настоящего стандарта необходимы следующие ссылочные стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта:

IEC 61010-1:1990. Safety requirements for electrical equipment for measurement, control and laboratory use; part 031: general requirements (Электрооборудование для проведения измерений, управления и лабораторного использования. Требования безопасности. Часть 1: Общие требования)

IEC 61010-031:2002. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 031. Требования безопасности к щупам электрическим ручным для электрических измерений и испытаний.
