Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Ассоциацией "Российское лифтовое объединение" (Ассоциация "РЛО"), Открытым акционерным обществом "Щербинский лифтостроительный завод" (ОАО "ЩЛЗ")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2018 г. N 54)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 16 октября 2019 г. N 1012-ст межгосударственный стандарт ГОСТ 8824-2018 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.

5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 4190-3:1982 "Пассажирские лифтовые установки. Часть 3. Лифты грузовые малые класса V" ("Passenger lift installations - Part 3: Service lifts class V", NEQ)

6 ВЗАМЕН ГОСТ 8824-84

1.1 Настоящий стандарт распространяется на малые грузовые лифты для зданий (сооружений) различного назначения.

1.2 Малые грузовые лифты, включенные в настоящий стандарт, предназначены для установки в новые здания (сооружения).

1.3 Настоящий стандарт может быть использован в качестве нормативной базы при установке новых малых грузовых лифтов в существующие здания (сооружения).

1.4 Основные параметры и размеры малых грузовых лифтов могут отличаться от включенных в настоящий стандарт при условии соблюдения требований безопасности, установленных в техническом регламенте [1].

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел

ГОСТ 33605-2015 Лифты. Термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по техническому регламенту [1], ГОСТ 33605, а также следующие термины с соответствующими определениями:

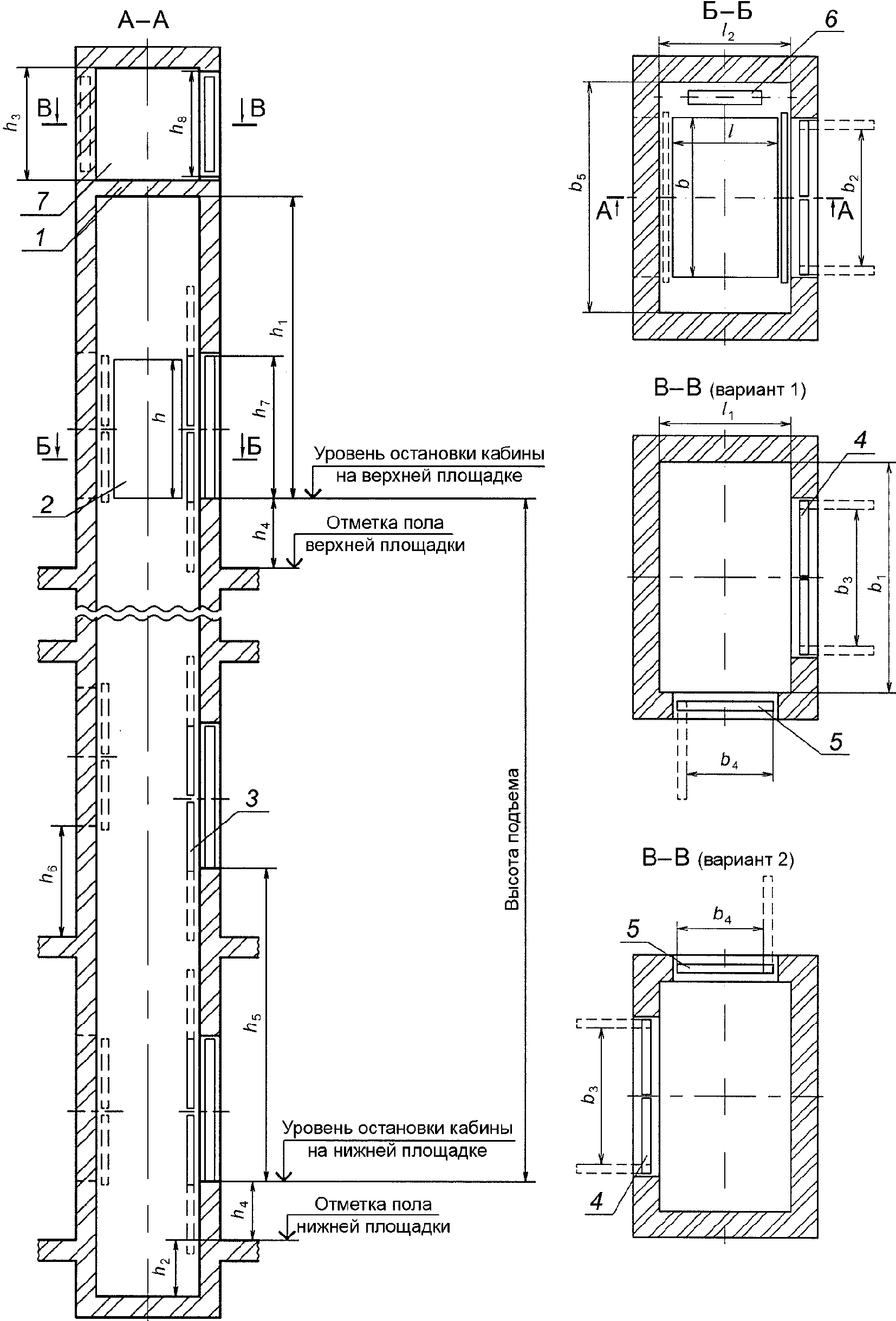

3.1 внутренние размеры кабины, шахты, машинного помещения: (см. рисунок 1):

3.1.1 высота двери машинного помещения h₈: Высота проема в свету, измеренная при полностью открытой двери машинного помещения.

3.1.2 высота дверного проема h₇: Высота проема в свету, измеренная при полностью открытых дверях кабины и шахты.

3.1.3 высота кабины h: Расстояние по вертикали между полом и потолком (силовым или декоративным) кабины.

Примечание - Устройства освещения кабины могут находиться внутри этого размера.

3.1.4 высота машинного помещения h₃: Расстояние по вертикали между уровнем пола машинного помещения, на котором размещено оборудование лифта, и потолком машинного помещения.

3.1.5 высота шахты от верхней этажной площадки (высота верхнего этажа) h₁: Минимальное расстояние от уровня пола верхней этажной площадки до нижней части элементов перекрытия шахты.

3.1.6 глубина кабины l: Горизонтальное расстояние между внутренними поверхностями передней и задней стен кабины лифта, измеренное перпендикулярно к ширине кабины без учета выступающих поручней.

Примечание - Декоративные или защитные панели следует учитывать, так как они сокращают внутренний объем при размерах, сопоставимых с размерами стен кабины.

3.1.7 глубина машинного помещения l₁: Расстояние по горизонтали между внутренними поверхностями стен машинного помещения, измеренное перпендикулярно к ширине машинного помещения.

3.1.8 глубина приямка h₂: Минимальное расстояние по вертикали от уровня порога двери шахты крайней нижней этажной площадки до пола шахты.

3.1.9 глубина шахты l₂: Расстояние по горизонтали между внутренними поверхностями передней и задней стен шахты, измеренное перпендикулярно к ширине шахты.

3.1.10 ширина боковой двери машинного помещения b₄: Ширина проема в свету, измеренная при полностью открытой боковой двери машинного помещения.

3.1.11 ширина дверного проема b₂: Ширина входа в лифт в свету, измеренная при полностью открытых дверях кабины и шахты.

3.1.12 ширина кабины b: Расстояние по горизонтали между внутренними поверхностями стен кабины, измеренное параллельно передней стенке входа в кабину.

Примечание - При наличии декоративных или защитных панелей, поручней они входят в этот размер.

3.1.13 ширина машинного помещения b₁: Расстояние по горизонтали между внутренними поверхностями стен машинного помещения, измеренное параллельно ширине кабины.

3.1.14 ширина шахты b₅: Расстояние по горизонтали между внутренними поверхностями боковых стен шахты, измеренное параллельно ширине кабины.

3.1.15 ширина фасадной двери машинного помещения b₃: Ширина проема в свету, измеренная при полностью открытой фасадной двери машинного помещения.

3.2 малый грузовой лифт: Лифт, предназначенный только для подъема и спуска грузов, у которого размеры кабины и дверей шахты предотвращают свободный доступ в нее человека.

Значения номинальных грузоподъемностей (кг) выбирают из ряда чисел, близких к ряду предпочтительных чисел R10 по ГОСТ 8032: 40; 100; 250.

Значения номинальных грузоподъемностей являются рекомендуемыми.

Допускается использовать другие значения грузоподъемности, соответствующие требованиям рынка.

Значения номинальных скоростей (м/с) выбирают из ряда чисел, близких к ряду предпочтительных чисел R5 по ГОСТ 8032: 0,25; 0,3; 0,4; 0,5.

Значения номинальных скоростей являются рекомендуемыми.

Допускается использовать другие значения скорости, соответствующие требованиям рынка.

Полезная площадь пола кабины малого грузового лифта должна быть не более 1 м², при этом наибольший линейный размер пола должен быть не более 1500 мм.

Высота кабины малого грузового лифта должна быть не более 1250 мм.

Если кабина малого грузового лифта разделена по высоте несъемными перегородками на несколько секций, то высота отдельной секции должна быть не более 1250 мм.

Размеры кабины малых грузовых лифтов приведены в таблице 1.

Высота проема двери шахты малого грузового лифта должна быть не более высоты кабины.

Ширина в свету проема дверей шахты малого грузового лифта не должна превышать ширину в свету проема дверей кабины более чем на 50 мм с каждой стороны.

Размеры дверного проема малых грузовых лифтов приведены в таблице 1.

5.3.1 Внутренние размеры шахты должны обеспечивать размещение и безопасную работу лифтового оборудования, а также безопасность персонала при техническом обслуживании, ремонте и оценке соответствия лифта, предусмотренным техническим регламентом [1].

5.3.2 Высота шахты от верхней посадочной площадки должна обеспечивать выполнение требований безопасности.

5.3.3 Глубина приямка шахты малого грузового лифта должна обеспечивать выполнение требований безопасности.

5.4.1 Размеры машинного помещения малого грузового лифта должны обеспечивать размещение и безопасную работу лифтового оборудования, а также безопасность персонала при техническом обслуживании, ремонте и оценке соответствия, предусмотренных техническим регламентом [1].

5.4.2 Высота машинного помещения малого грузового лифта должна быть не менее 800 мм.

5.4.3 В машинном помещении малого грузового лифта должны быть двери.
