"ГОСТ 8824-84* (СТ СЭВ 4326-83). Лифты электрические грузовые малые. Основные параметры и размеры"
(введен Постановлением Госстроя СССР от 30.03.1984 N 38)
(ред. от 01.11.1985)
"ГОСТ 8824-84* (СТ СЭВ 4326-83). Лифты электрические грузовые малые. Основные параметры и размеры"
(введен Постановлением Госстроя СССР от 30.03.1984 N 38)
(ред. от 01.11.1985)
Постановлением Госстроя СССР
от 30 марта 1984 г. N 38
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ МАЛЫЕ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Electric small goods lifts.
Basic parameters and dimensions
ГОСТ 8824-84*
(СТ СЭВ 4326-83)
Список изменяющих документов (в ред. Изменения N 1, утв. в ноябре 1985 г.) |
ОКП 48 3621
Взамен ГОСТ 8824-67,
ГОСТ 8825-67
Постановлением Государственного комитета СССР по делам строительства от 30 марта 1984 г. N 38 срок введения установлен с 01.01.86.
Переиздание (июнь 1988 г.) с Изменением N 1, утвержденным в ноябре 1985 г. (ИУС 2-86).
1. Настоящий стандарт распространяется на электрические малые грузовые лифты общего назначения (далее - лифты), устанавливаемые в общественных зданиях и вспомогательных зданиях промышленных предприятий и предназначаемые для подъема и спуска грузов.
Стандарт соответствует СТ СЭВ 4326-83 в части, указанной в справочном Приложении, и полностью - международному стандарту ИСО 4190/3-82.
2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011-76.
3. Основные параметры лифтов должны соответствовать указанным в табл. 1.
(Измененная редакция, Изм. N 1.)
───────────────────────────────────────┬──────────────────────────
───────────────────────────────────────┼──────────────────────────
Номинальная скорость, м/с │0,25; 0,4; 0,5 <4>
Высота подъема, м, не более │ 45
Число остановок, не более │ 14
─────────────┬─────────────────────────┼──────────────────────────
Питающая │ Род тока │ Переменный трехфазный
электрическая├─────────────────────────┼──────────────────────────
сеть │ Номинальная частота, Гц │50; 60 <3>
├───────────┬─────────────┼──────────────────────────
│напряжение,│ В 50 Гц │
│ В ├─────────────┼──────────────────────────
│ │ при частоте│220; 230; 240; 254;
│ │ 60 Гц │380; 400; 415; 440
--------------------------------
4. Отклонение рабочей скорости не должно превышать +/- 15% значения номинальной скорости, указанной в табл. 1.
5. Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл. 2.
Таблица 2
─────────────────────────────────┬────────────────────────────────
Конструктивный признак основной │ Конструктивное исполнение
части лифта │ основной части лифта
─────────────────────────────────┼────────────────────────────────
Вид кабины │ Сквозная или несквозная
─────────────────────────────────┼────────────────────────────────
Вид шахты │ Глухая
────────────┬────────────────────┼────────────────────────────────
Конструкция │кабины │ Без дверей
дверей ├────────────────────┼────────────────────────────────
│шахты │ Вертикально-раздвижная распаш-
│ │ная двустворчатая <**>
├─────────┬──────────┼────────────────────────────────
│машинного│фасадной │ Распашная двустворчатая
│помещения├──────────┼────────────────────────────────
│ │боковой │ Распашная одностворчатая
────────────┴─────────┴──────────┼────────────────────────────────
Вид привода дверей шахты │ Ручной
─────────────────────────────────┼────────────────────────────────
Расположение противовеса │ Сбоку <*>
относительно кабины │
─────────────────────────────────┼────────────────────────────────
Расположение машинного помещения │ Вверху над шахтой (в габаритах
относительно шахты │шахты)
─────────────────────────────────┼────────────────────────────────
Уровень остановки кабины (порога,│ От 0 до 750 мм (на любой пог-
дверей шахты) относительно уровня│рузочной площадке)
пола погрузочной площадки │
─────────────────────────────────┼────────────────────────────────
Вид системы управления │ Наружная кнопочная простая с
│управлением (в соответствии с
│заказом):
│ с основной погрузочной
│площадки с сигнальным вызовом
│кабины с любой погрузочной пло-
│щадки;
│ со всех погрузочных площа-
│док <***>;
│ с сигнальным вызовом кабины с
│любой погрузочной площадки;
│ со всех погрузочных площадок;
│ с части погрузочных площадок
--------------------------------
6. Основные размеры лифтов должны соответствовать указанным на чертеже и в табл. 3.
Размеры, мм
──────────────────────────────────────┬───────────────────────────
├──────┬────────────┬───────
│ 40 │ 100 │ 250
───────────┬──────────────────────────┼──────┼────────────┼───────
Кабина │Ширина b │ +5 │ +5 │ +5
(размеры │ │600 │ 800 │1000
внутренние)│ │ │ +5 <**>│
│ │ │ 890 │
│ │ │ (900 <**>) │
├──────────────────────────┼──────┼────────────┼───────
│Глубина l │ +5 │ +5 <**>│ +5
│ │600 │ 625 │1000
│ │ │ (650 <**>) │
│ │ │ +5 │
│ │ │ 800 │
├──────────────────────────┼──────┼────────────┼───────
│Высота h │ +10│ +10 │ +10
│ │800 │ 800 │1200
│ │ │ +10 <**>│
│ │ │1000 │
───────────┼──────────────────────────┼──────┼────────────┼───────
Шахта │Ширина b │ +30│ +30 │ +30
│ 1 │900 │1100 │1500
│ │ │ +30 <**>│
│ │ │1300 │
├──────────────────────────┼──────┼────────────┼───────
│Глубина l │ +30│ +30 <**>│ +30
│ 1 │800 │ 750 │1200
│ │ │ +30 │
│ │ │1000 │
├──────────────────────────┼──────┴────────────┼───────
│Расстояние от уровня верх-│ 1500 │ 2100
│ней остановки кабины до │ │
│перекрытия шахты h , не │ │
│ 1 │ │
│менее │ │
├──────────────────────────┼───────────────────┴───────
│Глубина приямка h │ +25
│ 2 │ 750
├──────────────────────────┼───────────────────────────
│Высота машинного помещения│ 800
│h , не менее │
│ 3 │
├──────────────────────────┼───────────────────────────
│Расстояние от пола погру- │ От 0 до 750 <*>
│зочной площадки до уровня │
│остановки кабины h │
│ 4 │
├────────────┬─────────────┼───────────────────┬───────
│Разность в │на одной сто-│ 2000 │ 2800
│уровнях ос- │роне шахты │ │
│тановки ка- │h , не менее │ │
│бины │ 5 │ │
├────────────┼─────────────┼───────────────────┴───────
│ │на противо- │ 0 или не менее 300
│ │положных сто-│
│ │ронах шахты │
│ │(при сквозной│
│ │кабине) h │
│ │ 6 │
───────────┼────────────┴─────────────┼──────┬────────────┬───────
Двери │Ширина b │ +10│ +10 │ +10
шахты │ 2 │600 │ 800 │1000
(размеры │ │ │ +10 <**>│
проема) │ │ │ 900 │
├──────────────────────────┼──────┼────────────┼───────
│Высота h │ +10│ +10 │ +10
│ 7 │800 │ 800 │1200
│ │ │ +10 <**>│
│ │ │1000 │
───────────┼────────────┬─────────────┼──────┴────────────┼───────
Двери │Ширина двери│фасадной b , │ 800 │ 1200
машинного │ │ 3 │ │
помещения │ │не менее │ │
(размеры │ ├─────────────┼───────────────────┼───────
проема) │ │боковой b , │ 700 │ 800
│ │ 4 │ │
│ │не менее │ │
───────────┼────────────┴─────────────┼───────────────────┴───────
│Высота h , не менее │ 750
│ 3 │
--------------------------------
для каждой погрузочной площадки указывается при заказе лифта.Примечание. В скобках указаны наружные размеры кабины.
Чертеж не определяет конструкцию лифта.
5, 6. (Измененная редакция, Изм. N 1.)

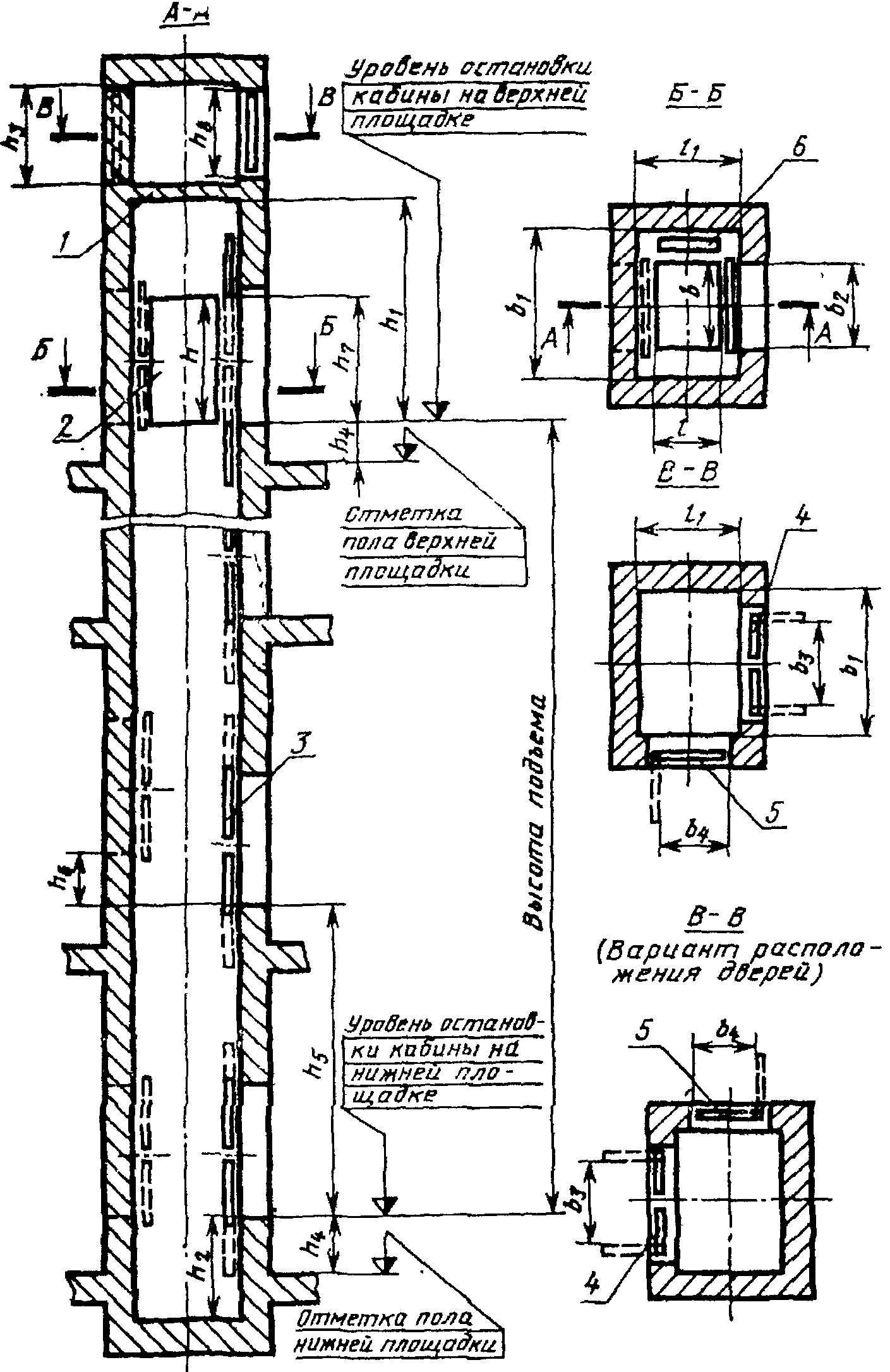

1 - перекрытие шахты; 2 - кабина; 3 - дверь шахты;
4 - фасадная дверь; 5 - боковая дверь; 6 - противовес
7. Разность диагоналей шахты (в плане) не должна быть более 25 мм.
8. Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл. 3.
9. В машинном помещении лифта должны быть фасадная и боковая двери.
10. На верхней погрузочной площадке на расстоянии не более 3 м от шахты лифта должно быть предусмотрено место или ниша шириной l м, высотой 2 м и глубиной не менее 0,7 м для установки электрооборудования.
11. Строительная часть лифтов должна соответствовать требованиям технической документации базовой организации по стандартизации лифтов.
12. Лифты, предназначенные для двух остановок высотой подъема до 5,2 м, допускается изготовлять в металлокаркасной шахте.
(Введен дополнительно, Изм. N 1.)
Справочное
ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ
ГОСТ 8824-84 СТ СЭВ 4326-83
Таблица 1. Грузоподъемность лифтов соответствует грузоподъемности, указанной в табл. 1 СТ СЭВ 4326-83.
Номинальная скорость движения кабины лифта соответствует номинальной скорости, указанной в табл. 1 СТ СЭВ 4326-83.
Таблица 3. Внутренние размеры кабины (ширина, глубина, высота) соответствуют размерам кабины, указанным в табл. 1 СТ СЭВ 4326-83.
Размеры дверного проема шахты соответствуют размерам, указанным в табл. 1 СТ СЭВ 4326-83.
