Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".

1 РАЗРАБОТАН Открытым акционерным обществом "Институт стекла", Техническим комитетом по стандартизации ТК 41 "Стекло"

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. N 103-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 марта 2018 г. N 161-ст межгосударственный стандарт ГОСТ 10134.3-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2019 г.

5 ВЗАМЕН ГОСТ 10134.3-82

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

Настоящий стандарт распространяется на стекло и изделия из него (далее - стекло) и устанавливает метод определения щелочестойкости.

Настоящий стандарт не распространяется на оптическое, кварцевое, электровакуумное стекло, стеклянную тару, медицинское стекло, а также другие виды стекол, для которых установлены иные методы определения щелочестойкости.

Метод, установленный в настоящем стандарте, применяют при проведении сертификационных, приемо-сдаточных, периодических, исследовательских, контрольных и других видов испытаний.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 61-75 Реактивы. Кислота уксусная. Технические условия

ГОСТ 83-79 Реактивы. Натрий углекислый. Технические условия

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия

ГОСТ 2603-79 Реактивы. Ацетон. Технические условия

ГОСТ 3118-77 Реактивы. Кислота соляная. Технические условия

ГОСТ 4328-77 Реактивы. Натрия гидроокись. Технические условия

ГОСТ 6709-72 Вода дистиллированная. Технические условия

ГОСТ 10134.0-2017 Стекло и изделия из него. Методы определения химической стойкости. Общие требования

ГОСТ 14919-83 Электроплиты, электроплитки и жарочные электрошкафы бытовые. Общие технические условия

ГОСТ 18389-2014 Проволока из платины и сплавов на ее основе. Технические условия

ГОСТ 23932-90 Посуда и оборудование лабораторные стеклянные. Общие технические условия

ГОСТ 24104-2001 <1> Весы лабораторные. Общие технические требования

--------------------------------

<1> На территории Российской Федерации действует ГОСТ Р 53228-2008.

ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ 32539-2013 Стекло и изделия из него. Термины и определения

ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов E₁, E₂, F₁, F₂, M₁, M_1-2, M₂, M_2-3 и M₃. Часть 1. Метрологические и технические требования

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 32539, а также следующий термин с соответствующим определением:

3.1 щелочестойкость стекла: Способность поверхности стекла оказывать длительное сопротивление разрушающему действию щелочных растворов.

Сущность метода состоит в воздействии на стекло кипящей смеси равных объемов углекислого натрия Na₂CO₃, раствор молярной концентрации, равной c (1/2 Na₂CO₃) = 1 моль/дм³, и гидроокиси натрия NaOH, раствор молярной концентрации, равной c (NaOH) = 1 моль/дм³, и в определении отношения потери массы образца стекла после испытания к единице площади образца.

5.1 Общие требования к методам определения щелочестойкости - по ГОСТ 10134.0.

5.2 Допускается применение других средств измерений с метрологическими характеристиками и оборудования с техническими характеристиками не хуже установленных, а также реактивов и лабораторной посуды, по качеству не уступающих ниже указанным.

6.1 При определении щелочестойкости стекла используют:

- сосуд с крышкой из серебра, сплавов серебра, платины, палладия, нержавеющей стали;

- щипцы с наконечниками из серебра, сплава серебра, платины, палладия, нержавеющей стали;

- проволоку из серебра, сплавов серебра, платины по ГОСТ 18389, палладия, нержавеющей стали диаметром не более 0,3 мм;

- шкаф сушильный, обеспечивающий:

- температуру 150 °C,

- поддержание температуры с погрешностью +/- 2 °C;

- электроплитку по ГОСТ 14919;

- штангенциркуль с ценой деления не более 0,1 мм по ГОСТ 166;

- холодильник по ГОСТ 23932, ГОСТ 25336;

- термометр по ГОСТ 28498 с погрешностью измерения не более 2 °C и диапазоном, обеспечивающим измерение температуры до 100 °C;

- цилиндр номинальной вместимостью 1000 см³ по ГОСТ 1770;

- весы по ГОСТ 24104;

- набор гирь по ГОСТ OIML R 111-1;

- стакан стеклянный высокий номинальной вместимостью 1000 см³ по ГОСТ 23932, ГОСТ 25336;

- эксикатор по ГОСТ 23932, ГОСТ 25336;

- воду дистиллированную по ГОСТ 6709;

- кислоту соляную по ГОСТ 3118, раствор молярной концентрации, равной c (HCl) = 1 моль/дм³;

- кислоту уксусную по ГОСТ 61, раствор с массовой долей 5%;

- ацетон по ГОСТ 2603;

- натрий углекислый по ГОСТ 83, раствор молярной концентрации, равной c (1/2 Na₂CO₃) = 1 моль/дм³;

- натрия гидроокись по ГОСТ 4328, раствор молярной концентрации, равной c (NaOH) = 1 моль/дм³.

7.1 Порядок отбора образцов для проведения испытания устанавливают в нормативных документах на конкретный вид стекла.

Примечание - Нормативные документы - технические регламенты, стандарты, технические условия или другой документ, устанавливающий требования к стеклу.

7.2 Для испытания отбирают не менее трех образцов стекла, имеющих прямоугольную или любую другую геометрическую форму, позволяющую вычислить площадь поверхности образца стекла. Рекомендуемая площадь поверхности каждого образца стекла - от 0,10 до 0,15 дм². Поверхности и кромки образцов должны быть полированными.

7.3 При помощи штангенциркуля измеряют размеры каждого образца и вычисляют площадь его поверхности.

8.1 Образцы промывают раствором уксусной кислоты с массовой долей 5%, затем трижды промывают, каждый раз новым количеством дистиллированной воды, ополаскивают ацетоном и сушат в сушильном шкафу при температуре (140 +/- 2) °C в течение 30 мин. Высушенные образцы охлаждают в эксикаторе до температуры (20 +/- 5) °C и каждый образец взвешивают.

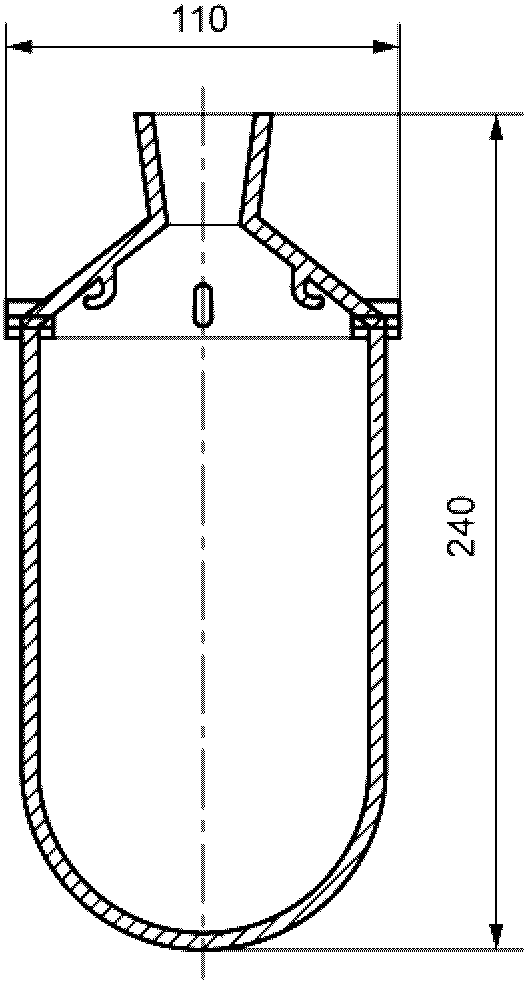

8.2 Отмеряют 400 см³ свежеприготовленного раствора углекислого натрия молярной концентрации, равной c (1/2 Na₂CO₃) = 1 моль/дм³, и 400 см³ свежеприготовленного раствора гидроокиси натрия молярной концентрации, равной c (NaOH) = 1 моль/дм³, выливают в сосуд и нагревают до кипения. Образец стекла подвешивают на проволоке за крючки сосуда (см. рисунок 1) и погружают в кипящий раствор так, чтобы образец был полностью погружен в раствор и не касался стенок сосуда. Сосуд плотно закрывают крышкой и присоединяют к ней обратный холодильник.

8.3 Образец выдерживают в кипящем растворе в течение 3 ч, вынимают из раствора, погружают три раза в 500 см³ раствора соляной кислоты молярной концентрации, равной c (HCl) = 1 моль/дм³, обмывая каждый раз новым количеством дистиллированной воды, затем обрабатывают ацетоном. После чего помещают в сушильный шкаф при температуре (140 +/- 2) °C и сушат в течение 30 мин.

Высушенный образец охлаждают в эксикаторе до температуры (20 +/- 5) °C и взвешивают.

Испытания других образцов проводят аналогичным способом.

9.1 Щелочестойкость стекла X, мг/дм², вычисляют для каждого образца по формуле

где - m - масса образца до испытания, мг;

m₁ - масса образца после испытания, мг;

S - площадь поверхности образца, дм².

9.2 Щелочестойкость испытанных образцов вычисляют как среднее арифметическое результатов трех параллельных определений.

Расхождение между тремя параллельными определениями не должно превышать 10% от найденного среднего значения.

Если расхождение превышает 10%, испытания повторяют.

9.3 Класс щелочестойкости стекла устанавливают в соответствии с таблицей 1.

10.1 Результаты испытания стекла, в том числе промежуточные, записывают в журнал. При необходимости результаты оформляют протоколом, который содержит:

- наименование документа ("Протокол испытаний") и его идентификацию (например, номер и дату оформления), а также идентификацию каждой страницы, обеспечивающую признание страницы как части данного документа, четкую идентификацию конца документа и общее количество страниц;

- наименование, адрес и номер аттестата аккредитации испытательной (аналитической) лаборатории (при его наличии);

- наименование испытанного стекла;

- наименование, адрес предъявителя/заказчика (при его наличии);

- идентификацию используемого метода (при необходимости);

- обозначение нормативного документа на продукцию;

- сведения об отборе образцов стекла;

- количество испытанных образцов;

- дату проведения испытания;

- обозначение настоящего стандарта;

- результаты испытаний (щелочестойкость, мг/дм², класс щелочестойкости);

- фамилии, инициалы, должности и подписи руководителя испытательной (аналитической) лаборатории и сотрудников, проводивших испытания.

Протокол испытаний может содержать дополнительную информацию, необходимую для однозначного понимания и правильного применения результатов испытания.
