"ГОСТ Р 59785-2021. Национальный стандарт Российской Федерации. Приспособления станочные. Кулачки эксцентриковые. Конструкция"
(утв. и введен в действие Приказом Росстандарта от 21.10.2021 N 1237-ст)

"ГОСТ Р 59785-2021. Национальный стандарт Российской Федерации. Приспособления станочные. Кулачки эксцентриковые. Конструкция"
(утв. и введен в действие Приказом Росстандарта от 21.10.2021 N 1237-ст)


Содержание


Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 октября 2021 г. N 1237-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИСПОСОБЛЕНИЯ СТАНОЧНЫЕ
КУЛАЧКИ ЭКСЦЕНТРИКОВЫЕ
КОНСТРУКЦИЯ
Holding devices. Eccentric cams. Design
ГОСТ Р 59785-2021
ОКС 25.060.99
Дата введения
1 января 2023 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "РСТ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 октября 2021 г. N 1237-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
Введение
Настоящий стандарт разработан как единый, комплексно представляющий конструкцию, виды и состав типовых и специализированных по технологическому назначению станочных кулачков, включающий их основные технические параметры на базе целой серии ГОСТов, в которые неоднократно вносились изменения, учтенные в настоящем стандарте, в том числе и ошибки, допущенные ранее при их издании.
Необходимость такого комплексного подхода, будет способствовать оптимизации процесса проектирования и эксплуатации станочного парка предприятий многих отраслей машиностроения и оборонно-промышленного комплекса, использующих типовое и часто специальное оборудование для изготовления конкретной детали, требующей не только выбора типов конструкции кулачков, но и специального их профиля и назначения.
1 Область применения
Настоящий стандарт распространяется на конструкцию и размеры эксцентриковых кулачков и их составных частей, применяемых на предприятиях различных отраслей промышленности.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.306 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения
ГОСТ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия
ГОСТ 1759.0 Болты, винты, шпильки и гайки. Технические условия
ГОСТ 2590 Прокат сортовой стальной горячекатаный круглый. Сортамент
ГОСТ 4543 Металлопродукция из конструкционной легированной стали. Технические условия
ГОСТ 7505 Поковки стальные штампованные. Допуски, припуски и кузнечные напуски
ГОСТ 9562 Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Допуски
ГОСТ 10549 Выход резьбы. Сбеги, недорезы, проточки и фаски
ГОСТ 12876 Поверхности опорные под крепежные детали. Размеры
ГОСТ 16093 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 23360 Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки
ГОСТ 24643 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения
ГОСТ 24705 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 24738 Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Диаметры и шаги
ГОСТ 30893.1 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Конструкция (виды) кулачков
3.1 Эксцентриковые кулачки
3.1.1 Конструкция и размеры эксцентриковых кулачков должны соответствовать рисунку 1 и таблице 1.
--------------------------------
<*> Размер для справок.
Рисунок 1 - Конструкция и размеры эксцентриковых кулачков
Таблица 1
Размеры эксцентриковых кулачков
Размеры в миллиметрах
Обозначения кулачков
D
B
d11
A
+/- 0,2
r
r1
r2
b
H11
d
H8
d1 <*>
h
Масса, кг
7013-0011
50
14
2,5
25,8
12
16
14
16
19,2
3,1
0,096
7013-0012
60
18
3,0
30,9
16
20
17
19
23,1
3,8
0,200
7013-0013
80
22
4,0
41,2
20
25
19
21
26,0
5,1
0,450
7013-0014
100
25
5,0
51,5
25
32
24
26
32,7
6,2
0,753
7013-0015
120
6,0
61,8
7,6
1,077
7013-0016
140
28
7,0
72,1
32
40
27
30
36,7
8,9
1,806
<*> Размеры по протяжке.
Пример условного обозначения эксцентрикового кулачка диаметром D = 50 мм
Кулачок 7013-0011 ГОСТ Р 59785-2021
3.1.2 Материал - сталь марки 20Х по ГОСТ 4543. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 20Х.
3.1.3 Твердость - 54,9...60 HRC. Цементировать h 0,8...1,2 мм.
3.1.4 Неуказанные предельные отклонения размеров по ГОСТ 30893.1: h14, .
3.1.5 Допуск перпендикулярности оси отверстия d и поверхности Б относительно поверхности Г - 0,1 мм на длине 100 мм.
3.1.6 Допуск соосности оси квадратного отверстия d1 относительно оси отверстия d - 0,05 мм.
3.1.7 Покрытие - Хим.Окс.прм (обозначение покрытия по ГОСТ 9.306).
3.1.8 Маркировать следует партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.

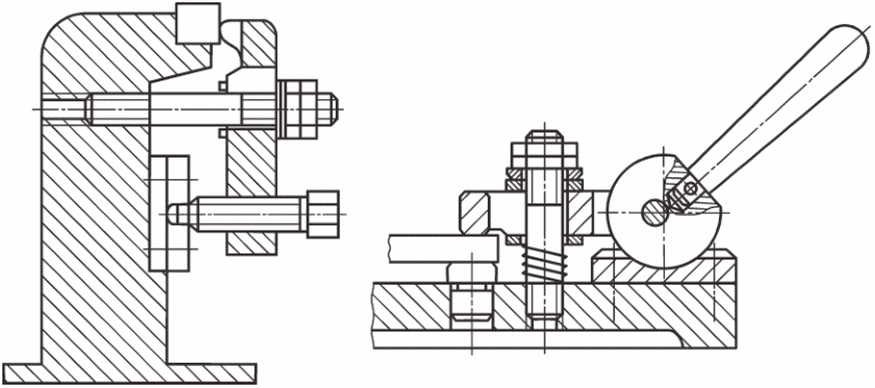

3.1.9 Примеры применения эксцентриковых кулачков указан в приложении А.
3.2 Кулачки эксцентриковые круглые
3.2.1 Конструкция и размеры круглых эксцентриковых кулачков должны соответствовать рисунку 2 и таблице 2.
--------------------------------
<*> Размер в скобках - после сборки. Отверстие под штифт развернуть с полем допуска K7.
Рисунок 2 - Конструкция и размеры круглых
эксцентриковых кулачков
Таблица 2
Размеры круглых эксцентриковых кулачков
Размеры в миллиметрах
Обозначение кулачков
Исполнение
D
A
+/- 0,2
B
d11
H
d
H9
d1
H7
d2
d3
H9
h
h1
Масса, кг
7013-0171
1
32
1,7
14
31,0
10
8
3
-
11
5
0,074
7013-0172
2
-
-
-
-
10
-
-
0,079
7013-0173
1
40
2,0
16
38,5
12
10
3
-
14
6
0,133
7013-0174
2
-
-
-
-
12
-
-
0,143
7013-0175
1
50
2,5
18
48,0
12
12
4
-
18
8
0,245
7013-0176
2
-
-
-
-
12
-
-
0,260
7013-0177
1
60
3,0
22
58,0
16
16
5
-
22
10
0,414
7013-0178
2
-
-
-
-
16
-
-
0,452
7013-0179
1
70
3,5
25
68,0
20
16
5
-
24
10
0,650
7013-0180
2
-
-
-
-
20
-
-
0,690
7013-0181
1
80
4,0
28
78,0
20
20
6
-
28
12
0,960
7013-0182
2
-
-
-
-
20
-
-
1,032
Пример условного обозначения круглого эксцентрикового кулачка исполнения 1, размером D = 32 мм
Кулачок 7013-0171 ГОСТ Р 59785-2021.
3.2.2 Материал - сталь марки 20Х по ГОСТ 4543. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 20Х.
3.2.3 Твердость - 54,9...60 HRC. Цементировать h 0,8...1,2 мм. Отверстие размером d1 и боковые поверхности Г и Д от цементации предохранить.
3.2.4 Неуказанные предельные отклонения размеров по ГОСТ 30893.1: H14, h14, .
Размеры шпоночных пазов - по ГОСТ 23360.
3.2.5 Допуск параллельности оси отверстия d относительно поверхности D - по 8-й степени точности по ГОСТ 24643.
3.2.6 Допуск перпендикулярности оси отверстия d относительно поверхности Г - по 8-й степени точности по ГОСТ 24643.
3.2.7 Покрытие - Хим.Окс.прм (обозначение покрытия по ГОСТ 9.306). По соглашению сторон допускается применение защитных покрытий других видов.
3.2.8 Маркировать следует партию кулачков одного типоразмера на таре или упаковке с указанием наименования изделия, его обозначения, обозначения настоящего стандарта и товарного знака предприятия-изготовителя.

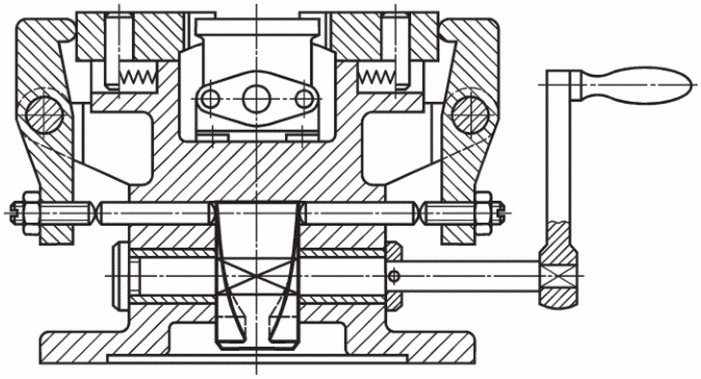

3.2.9 Пример применения круглых эксцентриковых кулачков указан в приложении А.
3.3 Кулачки эксцентриковые вильчатые
3.3.1 Конструкция и размеры вильчатых эксцентриковых кулачков должны соответствовать рисунку 3 и таблице 3.
Рисунок 3 - Конструкция и размеры вильчатых
эксцентриковых кулачков
Таблица 3
Размеры вильчатых эксцентриковых кулачков
Размеры в миллиметрах
Обозначения кулачков
D
B
A
+/- 0,2
B
H12
d
d1
d2
K7
l
H
h
h1
h2
r
Масса, кг
H7
7013-0151
32
20
1,7
8
5
6
2
4
28
31
23
19
2
0,077
7013-0152
40
25
2,0
10
6
8
3
5
34
39
29
24
3
0,150
7013-0153
50
30
2,5
12
8
10
6
42
49
36
30
0,276
7013-0154
60
36
3,5
14
10
12
4
8
50
58
42
36
5
0,458
7013-0155
80
42
5,0
18
14
16
5
10
65
78
56
48
8
0,926
7013-0156
100
50
6,0
22
18
20
6
12
80
98
70
60
10
1,684
Пример условного обозначения эксцентрикового вильчатого кулачка диаметром D = 32 мм
Кулачок 7013-0151 ГОСТ Р 59785-2021.
3.3.2 Материал - сталь марки 20Х по ГОСТ 4543. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 20Х.
3.3.3 Твердость - 54,9...60 HRC. Цементировать h 0,8...1,2 мм. Поверхности Б, Г, Ж и К от цементации предохранить.
3.3.4 Неуказанные предельные отклонения размеров по ГОСТ 30893.1: h14, .
3.3.5 Допуск перпендикулярности оси отверстия d и поверхности Д относительно поверхности Е - 0,1 мм на длине 100 мм.
3.3.6 Покрытие - Хим.Окс.прм (обозначение покрытия по ГОСТ 9.306).
3.3.7 Маркировать следует партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
3.3.8 Пример применения эксцентрикового вильчатого кулачка указан в приложении А.
3.4 Кулачки эксцентриковые сдвоенные
3.4.1 Конструкция и размеры сдвоенных эксцентриковых кулачков должны соответствовать рисунку 4 и таблице 4.
--------------------------------
<*> Размер для справок.
Рисунок 4 - Конструкция и размеры сдвоенных
эксцентриковых кулачков
Таблица 4
Размеры сдвоенных эксцентриковых кулачков
Размеры в миллиметрах
Обозначения кулачков
D
B
d11
A
+/- 0,2
r
r1
r2
r3
b
H11
b1
h
Масса, кг
7013-0031
50
14
2,5
25,8
12
16
0,5
14
16
3,1
0,170
7013-0032
60
18
3,0
30,9
16
20
17
20
3,8
0,325
7013-0033
80
22
4,0
41,2
20
25
0,8
19
22
5,1
0,720
7013-0034
100
25
5,0
51,5
25
32
24
28
6,2
1,240
7013-0035
120
6,0
61,8
1,0
7,6
1,740
7013-0036
140
28
7,0
72,1
32
40
27
32
8,9
2,733
Пример условного обозначения эксцентрикового сдвоенного кулачка диаметром D = 50 мм
Кулачок 7013-0031 ГОСТ Р 59785-2021.
3.4.2 Материал - сталь марки 20Х по ГОСТ 4543. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 20Х.
3.4.3 Твердость - 54,9...60 HRC. Цементировать h 0,8...1,2 мм.
3.4.4 Неуказанные предельные отклонения размеров по ГОСТ 30893.1: H14, h14, .
3.4.5 Допуск перпендикулярности оси отверстия b и поверхности Б относительно поверхности Г - 0,1 мм на длине 100 мм.
3.4.6 Покрытие - Хим.Окс.прм (обозначение покрытия по ГОСТ 9.306).
3.4.7 Маркировать следует партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
3.4.8 Пример применения эксцентрикового сдвоенного кулачка указан в приложении А.
3.5 Кулачки эксцентриковые торцовые
3.5.1 Конструкция и размеры торцовых эксцентриковых кулачков должны соответствовать рисунку 5 и таблице 5.
--------------------------------
<*> Размер по протяжке.
Рисунок 5 - Конструкция и размеры торцовых
эксцентриковых кулачков
Таблица 5
Размеры торцовых эксцентриковых кулачков
Размеры в миллиметрах
Обозначения кулачков
D
B
f9
H
h
r
r1
Шаг спирали
Масса, кг
рабочего хода
холостого хода
7013-0161
80
40
15
3,5
25
34
16,8
66,7
1,274
7013-0162
100
50
20
4,5
30
42
21,6
86,4
2,583
Пример условного обозначения эксцентрикового торцового двустороннего кулачка диаметром D = 80 мм
Кулачок 7013-0161 ГОСТ Р 59785-2021.
3.5.2 Материал - сталь марки 20Х по ГОСТ 4543. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 20Х.
3.5.3 Твердость - 54,9...60 HRC. Цементировать h 0,8...1,2 мм.
3.5.4 Неуказанные предельные отклонения размеров по ГОСТ 30893.1: H14, h14, .
3.5.5 Допуск перпендикулярности оси отверстия 26H8 относительно поверхности Г - 0,05 мм на длине 100 мм.
3.5.6 Допуск соосности квадратного отверстия 24H11 и отверстия 26H8 относительно общей оси - 0,05 мм.
3.5.7 Покрытие - Хим.Окс.прм (обозначение покрытия по ГОСТ 9.306).
3.5.8 Маркировать следует партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
3.5.9 Пример применения эксцентрикового торцового двустороннего кулачка указан в приложении А.
3.6 Кулачки специальные
Конструкция и размеры специализированных и специальных эксцентриковых кулачков должны соответствовать требованиям настоящего стандарта с учетом требований потребителя.
4 Составные части кулачков
4.1 Прихваты двусторонние шарнирные
4.1.1 Конструкция и размеры прихватов должны соответствовать рисунку 6 и таблице 6.
--------------------------------
<*> Размер для справок.
Рисунок 6 - Конструкция и размеры двусторонних
шарнирных прихватов
Таблица 6
Размеры двусторонних шарнирных прихватов
Размеры в миллиметрах
Обозначение прихватов
d
h
l
A
L
H
B
b12
b
d1
D11
h1
h2
r
r1
r2 = r3
Масса, кг
7011-0771
М4
6
14
12
19
22
8
8
4
5
1,0
5
2,5
1,6
0,015
7011-0772
М5
8
18
16
24
28
10
10
5
6
6
0,028
7011-0773
М6
10
22
20
29
34
12
12
6
8
1,6
7
0,045
7011-0774
М8
12
28
25
36
40
16
14
8
10
8
4,0
2,5
0,095
7011-0775
М10
16
36
32
46
52
20
18
10
12
2,5
10
0,199
7011-0776
М12
20
45
40
57
63
22
12
16
12
0,320
7011-0777
М16
25
55
50
71
80
25
28
16
18
4,0
16
6,0
4,0
0,570
7011-0778
Тг 16 x 4
0,574
7011-0779
М20
28
65
60
85
98
32
32
20
22
20
1,050
7011-0780
Тг 20 x 4
1,053
7011-0781
М24
32
75
70
95
110
40
40
25
1,729
7011-0782
Тг 26 x 5
1,712
Пример условного обозначения двустороннего шарнирного прихвата размером d = М4 - 6H
Прихват 7011-0771 ГОСТ Р 59785-2021.
4.1.2 Материал - сталь марки 45 по ГОСТ 1050. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
4.1.3 Твердость - 39,9...45,1 HRC.
4.1.4 Неуказанные предельные отклонения размеров по ГОСТ 30893.1: h14, .
4.1.5 Допуски на размеры поверхностей, получаемых штамповкой, - по ГОСТ 7505.
4.1.6 Резьба метрическая по ГОСТ 24705. Поле допуска резьбы - 6H по ГОСТ 16093. Резьба трапецеидальная по ГОСТ 24738. Поле допуска резьбы - 8H по ГОСТ 9562.
4.1.7 Размеры фасок для резьбы - по ГОСТ 10549.
4.1.8 Покрытие - Хим.Окс.прм (обозначение покрытия по ГОСТ 9.306). По соглашению с потребителем допускается применение защитных покрытий других видов.
4.1.9 Маркировать следует наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии прихватов одного типоразмера.
4.1.10 Пример применения двусторонних шарнирных прихватов указан в приложении Б.
4.2 Опоры под эксцентрики и нажимные винты для станочных приспособлений
4.2.1 Конструкция и размеры опор под эксцентрики и нажимные винты должны соответствовать рисунку 7 и таблице 7.
Рисунок 7 - Конструкция и размеры опор
под эксцентрики и нажимные винты
Таблица 7
Размеры опор под эксцентрики и нажимные винты
Размеры в миллиметрах
Обозначение опор
b
L
B
H
A
A1
l
d
h
Масса, кг
7034-0411
5
25
32
10
13
20
6
4,5
2,5
0,056
7034-0412
7
3,0
0,054
7034-0413
8
36
24
3,5
0,060
7034-0414
32
20
0,079
7034-0415
10
32
40
12
16
24
8
4,5
4,0
0,105
7034-0416
50
34
0,167
7034-0417
14
40
45
24
30
5,5
5,0
0,142
7034-0418
60
44
0,217
7034-0419
16
40
50
16
24
34
6,0
0,212
7034-0420
50
34
0,267
7034-0421
70
54
0,378
7034-0422
18
50
55
18
30
10
6,6
7,0
0,342
7034-0423
60
40
0,391
7034-0424
70
50
0,459
7034-0425
20
50
30
0,318
7034-0426
60
40
0,384
7034-0427
70
50
0,451
7034-0428
22
60
65
20
40
44
8,0
0,513
7034-0429
70
50
0,601
7034-0430
80
60
0,689
7034-0431
25
60
40
0,502
7034-0432
70
50
0,588
7034-0433
80
60
0,674
7034-0434
28
70
68
22
50
48
10,0
0,651
7034-0435
90
70
0,841
7034-0436
110
90
1,032
7034-0437
30
70
70
50
0,664
7034-0438
90
70
0,858
7034-0439
110
90
1,050
Пример условного обозначения опоры под эксцентрики и нажимные винты размерами b = 5 мм, L = 25 мм
Опора 7034-0411 ГОСТ Р 59785-2021.
4.2.2 Материал - сталь марки 20Х по ГОСТ 4543. Допускается замена материала на сталь других марок с механическими свойствами не ниже, чем у стали марки 20Х.
4.2.3 Твердость - 56...61 HRC. Цементировать на глубину 0,8 - 1,2 мм.
4.2.4 Опорные поверхности под крепежные детали по ГОСТ 12876.
4.2.5 Предельные отклонения размеров по ГОСТ 30893.1: H14, h14, .
4.2.6 Покрытие - Хим.Окс.прм (обозначение покрытия по ГОСТ 9.306). По соглашению сторон допускается применение защитных покрытий других видов.
4.2.7 Маркировать следует партию опор одного типоразмера на таре или упаковке с указанием наименования изделия, его обозначения, обозначения настоящего стандарта и товарного знака предприятия-изготовителя.
4.2.8 Пример применения опор под эксцентрики и нажимные винты указан в приложении В.
4.3 Болты Г-образные
4.3.1 Конструкция и размеры болтов должны соответствовать рисунку 8 и таблице 8.
--------------------------------
<*> Размер для справок.
Рисунок 8 - Конструкция и размеры Г-образных болтов
Таблица 8
Размеры Г-образных болтов
Размеры в миллиметрах
Обозначение болта
d
l
H
B
L
d1
h
l0
l1
r
c
Масса, кг
Исполнение 1
Исполнение 2
Номинальное
Предельное отклонение
Исполнение 1
Исполнение 1
7002-0691
7002-0860
М6
25
+/- 0,8
8
6
16
6
6
20
6
10
6
0,010
7002-0692
7002-0861
32
0,012
7002-0693
7002-0862
40
0,013
7002-0694
7002-0863
50
0,016
7002-0695
7002-0864
60
+/- 1,5
0,019
7002-0696
7002-0865
М8
32
+/- 0,8
10
8
20
8
8
25
8
0,021
7002-0697
7002-0866
40
0,024
7002-0698
7002-0867
50
0,028
7002-0699
7002-0868
60
+/- 1,5
0,032
7002-0700
7002-0869
70
0,036
7002-0701
7002-0870
80
0,040
7002-0702
7002-0871
М10
40
+/- 0,8
12
10
25
10
10
30
8
10
0,040
7002-0703
7002-0872
50
0,046
7002-0704
7002-0873
60
+/-1,5
0,052
7002-0705
7002-0874
70
0,059
7002-0706
7002-0875
80
0,065
7002-0707
7002-0876
90
0,071
7002-0708
7002-0877
100
0,077
7002-0709
7002-0878
М12
50
+/- 0,8
16
12
32
12
14
40
10
16
12
0,077
7002-0710
7002-0879
60
+/- 1,5
0,086
7002-0711
7002-0880
70
0,095
7002-0712
7002-0881
80
0,104
7002-0713
7002-0882
90
0,113
7002-0714
7002-0883
100
0,122
7002-0715
7002-0884
110
0,131
7002-0716
7002-0885
125
0,144
7002-0717
7002-0886
М16
60
+/- 1,8
20
16
40
16
18
50
12
14
0,168
7002-0718
7002-0887
70
0,184
7002-0719
7002-0888
80
0,199
7002-0720
7002-0889
90
0,215
7002-0721
7002-0890
100
0,231
7002-0722
7002-0891
110
0,247
7002-0723
7002-0892
125
0,271
7002-0724
7002-0893
140
+/- 2,0
20
16
40
16
18
50
12
16
14
0,294
7002-0725
7002-0894
160
0,326
7002-0726
7002-0895
М20
70
+/- 1,8
25
20
50
20
22
16
20
16
0,322
7002-0727
7002-0896
80
0,346
7002-0728
7002-0897
90
0,371
7002-0729
7002-0898
100
0,396
7002-0730
7002-0899
М20
110
+/- 1,8
25
20
50
20
22
50
16
20
16
0,420
7002-0731
7002-0900
125
0,457
7002-0732
7002-0901
140
+2,0
0,494
7002-0733
7002-0902
160
60
0,543
7002-0734
7002-0903
180
0,592
7002-0735
7002-0904
200
0,641
7002-0736
7002-0905
М24
80
+/- 1,8
28
24
60
24
25
20
25
20
0,520
7002-0737
7002-0906
90
0,556
7002-0738
7002-0907
100
0,592
7002-0739
7002-0908
110
0,628
7002-0740
7002-0909
125
0,682
7002-0741
7002-0910
140
+/- 2,0
0,736
7002-0742
7002-0911
160
70
0,808
7002-0743
7002-0912
180
0,880
7002-0744
7002-0913
200
0,952
7002-0745
7002-0914
220
1,024
7002-0746
7002-0915
М30
100
+/- 1,8
32
30
70
30
28
22
0,946
7002-0747
7002-0916
110
1,001
7002-0748
7002-0917
125
1,084
7002-0749
7002-0918
140
+/- 2,0
1,168
7002-0750
7002-0919
160
80
1,278
7002-0751
7002-0920
180
1,389
7002-0752
7002-0921
200
1,498
7002-0753
7002-0922
220
+/- 2,5
1,608
7002-0754
7002-0923
250
1,773
7002-0755
7002-0924
М36
125
+/- 1,8
40
36
80
36
36
100
20
25
25
1,681
7002-0756
7002-0925
140
+/- 2,0
1,801
7002-0757
7002-0926
160
1,961
7002-0758
7002-0927
180
2,121
7002-0759
7002-0928
200
2,281
7002-0760
7002-0929
220
+/- 2,5
2,441
7002-0761
7002-0930
250
2,680
7002-0762
7002-0931
280
2,920
Пример условного обозначения Г-образного болта исполнения 1 размерами d = М6, l = 25 мм
Болт 7002-0691 ГОСТ Р 59785-2021.
4.3.2 Материал - сталь марки 45 по ГОСТ 1050. Для исполнения 2 - сталь горячекатаная круглая обычной точности прокатки B по ГОСТ 2590. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали 45.
4.3.3 Твердость - 32,7...37,9 HRC.
4.3.4 Неуказанные предельные отклонения размеров по ГОСТ 30893.1: h14, .
4.3.5 Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6g по ГОСТ 16093.
4.3.6 Размеры сбегов и фасок для резьбы - по ГОСТ 10549.
4.3.7 Покрытие - Хим.Окс.прм (обозначение покрытия по ГОСТ 9.306). По соглашению с потребителем допускается применение защитных покрытий других видов.
4.3.8 Остальные технические требования - по ГОСТ 1759.0.
4.3.9 Маркировать следует наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии болтов одного типоразмера.
4.3.10 Пример применения Г-образных болтов указан в приложении Г.
Приложение А
(справочное)
ПРИМЕРЫ ПРИМЕНЕНИЯ ЭКСЦЕНТРИКОВЫХ КУЛАЧКОВ
Рисунок А.1 - Пример применения эксцентриковых кулачков
Рисунок А.2 - Пример применения круглых
эксцентриковых кулачков
Рисунок А.3 - Пример применения вильчатых
эксцентриковых кулачков
Рисунок А.4 - Пример применения сдвоенных
эксцентриковых кулачков
Рисунок А.5 - Пример применения торцовых
эксцентриковых кулачков
Приложение Б
(справочное)
ПРИМЕР ПРИМЕНЕНИЯ ДВУСТОРОННИХ ШАРНИРНЫХ ПРИХВАТОВ
Рисунок Б.1 - Пример применения двусторонних
шарнирных прихватов
Приложение В
(справочное)
ПРИМЕР ПРИМЕНЕНИЯ ОПОР ПОД ЭКСЦЕНТРИКИ И НАЖИМНЫЕ ВИНТЫ
Рисунок В.1 - Пример применения опор
под эксцентрики и нажимные винты
Приложение Г
(справочное)
ПРИМЕР ПРИМЕНЕНИЯ Г-ОБРАЗНЫХ БОЛТОВ
Рисунок Г.1 - Пример применения Г-образных болтов
УДК 621.835:006.354
ОКС 25.060.99
Ключевые слова: приспособления станочные, кулачки эксцентриковые, конструкция, составные части
