"ГОСТ Р 54913-2012. Национальный стандарт Российской Федерации. Древесина модифицированная. Метод определения давления набухания"
(утв. и введен а действие Приказом Росстандарта от 19.06.2012 N 114-ст)
"ГОСТ Р 54913-2012. Национальный стандарт Российской Федерации. Древесина модифицированная. Метод определения давления набухания"
(утв. и введен а действие Приказом Росстандарта от 19.06.2012 N 114-ст)
Утвержден и введен в действие
по техническому регулированию
и метрологии
от 19 июня 2012 г. N 114-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДРЕВЕСИНА МОДИФИЦИРОВАННАЯ
МЕТОД ОПРЕДЕЛЕНИЯ ДАВЛЕНИЯ НАБУХАНИЯ
Modified wood. Method for determination of pressure
in swelling
ГОСТ Р 54913-2012
Дата введения
1 июля 2013 года
Цели и принципы стандартизации в Российской Федерации установлены Федеральным
законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации -
ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
1. Разработан Государственным образовательным учреждением высшего профессионального образования "Воронежская государственная лесотехническая академия".
2. Внесен Техническим комитетом по стандартизации ТК 78 "Лесоматериалы".
3. Утвержден и введен в действие
Приказом Федерального агентства по техническому регулированию и метрологии от 19 июня 2012 г. N 114-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Настоящий стандарт распространяется на модифицированную древесину и устанавливает метод определения давления набухания в плоскости прессования и перпендикулярно к ней.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9629-81 Заготовки из модифицированной древесины. Технические условия
ГОСТ 9871-75 Термометры стеклянные ртутные электроконтактные и терморегуляторы. Технические условия
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 16483.0-89 (ИСО 3129-75) Древесина. Общие требования к физико-механическим испытаниям
ГОСТ 24588-81 Заготовки из модифицированной древесины. Марки и размеры
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
В настоящем стандарте применены следующие обозначения:
F - усилие, Н;
H, f - прогиб балки, мм;

- средняя высота двух образцов в плоскости прессования, м;

- средняя ширина образцов перпендикулярно плоскости прессования в радиальном или тангенциальном направлениях, м;

,

- толщина образцов вдоль волокон, м;

- давление набухания в плоскости прессования, МПа;

,

- градуировочные коэффициенты балок, Н/мкм;

,

- прогибы балок, расположенных друг против друга, под действием давления набухания в плоскости прессования в радиальном или тангенциальном направлениях, мкм;

,

- прогибы балок, расположенных друг против друга, под действием давления набухания перпендикулярно плоскости прессования в радиальном или тангенциальном направлениях, мкм.
4. АППАРАТУРА И МАТЕРИАЛЫ
Для проведения испытания используют следующие аппаратуру и материалы:
- прибор, обеспечивающий измерение давления набухания с погрешностью не более 0,01 МПа в двух взаимно перпендикулярных направлениях
(рисунок 1);
1 - образец; 2 - обхват; 3 - стержни; 4 - камера;
5 - опоры; 6 - балки; 7 - индикаторы по
ГОСТ 9696;
8 - риски; 9 - призмы; 10 - шипы
- обхваты копирующих цилиндрических поверхностей
(рисунок 2) при испытании образцов, вырезанных из втулок с толщиной стенок от 5 до 15 мм;
1 - образец; 2 - обхваты с прямолинейными внутренними
поверхностями; 3 - обхваты с цилиндрическими
поверхностями; 4 - стержни
- термостат типа ТС-15-3;
| | ИС МЕГАНОРМ: примечание. ГОСТ 5072-79 утратил силу с 1 января 1991 года (ИУС "Государственные стандарты", N 11, 1991). | |
- секундомер по ГОСТ 5072;
- термометр по
ГОСТ 9871 с пределом измерений температуры до 150 °C;
5. ПОДГОТОВКА К ИСПЫТАНИЮ
5.2. Образцы из брусков и втулок с толщиной стенок более 15 мм всех марок по
ГОСТ 9629 изготавливают в форме прямоугольной призмы основанием 15 x 15 мм и толщиной вдоль волокон 5 мм.
5.3. Направление годичных слоев, форма и размеры образцов, вырезанных из втулок с толщиной стенок от 5 до 15 мм и внутренним диаметром не менее 50 мм, должны соответствовать
рисунку 3.
а - образцы из втулок марок ДП-КИ и ДПм-Р
б - образцы из втулок марок ДП-ОТ
5.4. Для каждого испытания из одного бруска или втулки выпиливают по два образца один за другим вдоль волокон и указывают на них направление плоскости прессования.
5.5. Точность изготовления, шероховатость поверхности и количество образцов должны соответствовать требованиям
ГОСТ 16483.0. Отклонение от номинальных размеров по толщине вдоль волокон не должно превышать +/- 0,1 мм.
5.6. До проведения испытаний должен быть построен градуировочный график балок прибора в координатах: F - усилие, H, f - прогиб балки, мм. Для построения графика пользуются данными, полученными по индикатору прибора при действии заданной величины усилия F на балку через призму 9, совмещенную с риской 8, нанесенной посередине балки. Отсчеты для каждой величины усилия F должны быть взяты как среднеарифметическое результатов не менее трех определений. Расположение кольцевых опор 5 фиксируют на балках рисками 8 (см.
рисунок 1).
Величина тангенса наклона прямой к оси абсцисс на графике соответствует градуировочному коэффициенту балки K, Н/мкм.
Градуировочный график проверяют не реже одного раза в год.
6.1. Образцы высушивают до постоянной массы по
ГОСТ 16483.7.
6.2. При снятых двух балках обхваты раздвигают и на поддерживающие шипы 10 (см.
рисунок 1) укладывают два образца, вырезанные из одного бруска. Положение образцов в обхватах должно быть одинаково по направлению плоскости прессования и годичных слоев древесины.
Балки устанавливают на место так, чтобы риски 8 совпадали с опорами 5 (см.
рисунок 1).
6.3. Обхваты должны быть плотно прижаты к образцам и удерживать их с четырех сторон с предварительной нагрузкой (10 +/- 1) Н.
6.4. Образцы, вырезанные из втулок марки ДПГ-ПТ по
ГОСТ 9629, устанавливают в обхваты выпуклыми сторонами внутрь
(рисунок 4).
1 - образец; 2 - обхваты; 3 - стержни
6.5. Показания индикатора принимают за начало отсчетов.
6.6. Образцы заливают дистиллированной водой, нагретой до температуры 20, 50 или 90 °C, и одновременно включают секундомер.
6.7. Температура воды с погрешностью не более +/- 2 °C поддерживается термостатом постоянной в течение всего опыта.
6.8. Прогиб балок измеряют по показаниям индикаторов после включения секундомера через 10, 30, 60 с; затем через 5, 10, 20, 40, 60 мин и далее через каждые 2 ч.
6.9. Испытание заканчивают, когда увеличение давления набухания в течение 1 ч не превышает 1 Н.
6.10. После окончания испытания, не извлекая образцов из обхватов, микрометром измеряют среднюю высоту двух образцов

в плоскости прессования и среднюю ширину

перпендикулярно к плоскости прессования. Толщину образцов вдоль волокон

,

измеряют после извлечения из обхватов.
6.11. Результаты измерений прогибов балок и размеров образцов заносят в протокол
(Приложение А).
6.12. Допускается проводить испытания по данному методу под воздействием других жидкостей - масел, керосина, спирта, глицерина и др.
7.1. Давление набухания в плоскости прессования

, вычисляют по формуле
где

,

- градуировочные коэффициенты балок, Н/мкм;

,

- прогибы балок, расположенных друг против друга, под действием давления набухания в плоскости прессования в радиальном или тангенциальном направлениях, мкм;

- средняя ширина образцов перпендикулярно плоскости прессования в радиальном или тангенциальном направлениях, м;

,

- толщина образцов вдоль волокон, м.
Вычисление проводят с погрешностью не более

.
7.2. Давление набухания перпендикулярно плоскости прессования

, вычисляют по формуле
где

,

- коэффициенты балок, Н/мкм;

,

- прогибы балок, расположенных друг против друга, под действием давления набухания перпендикулярно плоскости прессования в радиальном или тангенциальном направлениях, мкм;

- средняя высота образцов в плоскости прессования в радиальном или тангенциальном направлениях, м;

,

- толщина образцов вдоль волокон, м.
Вычисление проводят с погрешностью не более

.
7.3. Результаты расчетов заносят в протокол (см.
Приложение А). График зависимости давления набухания от времени выдержки образцов в нагретой воде или другой жидкости строят в координатах: p - давление, МПа; t - время, с. График строят для давления набухания, действующего в плоскости прессования или перпендикулярно к ней в радиальном или тангенциальном направлениях. По графику определяют максимальную величину давления набухания. Пример построения графика указан в
Приложении Б.
7.4. Статическую обработку данных ведут для каждого показателя по
ГОСТ 16483.0.
7.5. За результат испытания принимают среднее арифметическое величин давления набухания трех измерений.
(рекомендуемое)
ИСПЫТАНИЯ МОДИФИЦИРОВАННОЙ ДРЕВЕСИНЫ НА ДАВЛЕНИЕ НАБУХАНИЯ
В ЗАВИСИМОСТИ ОТ ВРЕМЕНИ ВЫДЕРЖКИ ОБРАЗЦОВ В НАГРЕТОЙ
ВОДЕ (ЖИДКОСТИ)
Порода и марка модифицированной древесины _____________________________
Направление давления набухания ________________________________________
Температура окружающего воздуха _______________________________________
Начальная влажность образца ___________________________________________
Температура воды (жидкости) ___________________________________________
Маркировка образцов | Размеры образцов, м | Время выдержки образцов в воде (жидкости), с, мин, ч | Прогиб балок, мкм | Тарировочный коэффициент балок, Н/мкм | Давление набухания, МПа | Примечание |
| | | 1-й | 2-й | 1-й | 2-й |
| | | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| | | | | | | | | | |
"__" ____________ 20__ года ______________________ подпись
(справочное)

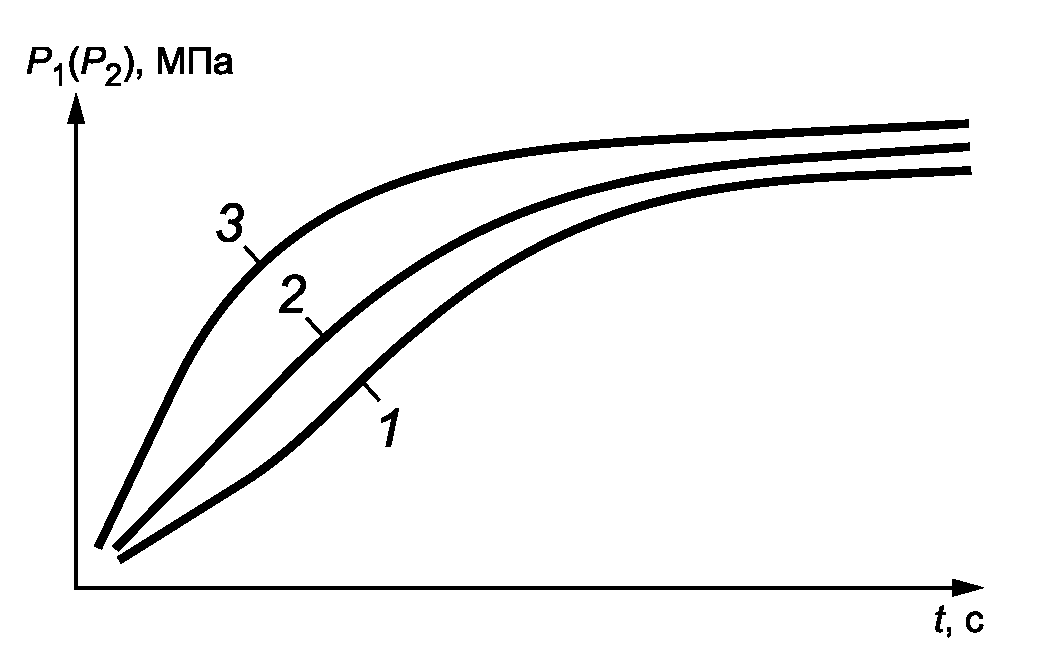

ПРИМЕР ПОСТРОЕНИЯ ГРАФИКА ДАВЛЕНИЯ НАБУХАНИЯ
1 - давление набухания при температуре воды (жидкости)
(20 +/- 2) °C; 2 - давление набухания при температуре воды
(жидкости) (50 +/- 2) °C; 3 - давление набухания
при температуре воды (жидкости) (90 +/- 2) °C
