1 РАЗРАБОТАН Федеральным государственным учреждением "Федеральный исследовательский центр "Информатика и управление" Российской академии наук" (ФИЦ ИУ РАН) и Обществом с ограниченной ответственностью "Информационно-аналитический вычислительный центр" (ООО ИАВЦ)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 022 "Информационные технологии"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 мая 2021 г. N 385-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт устанавливает единую систему условных обозначений в области информационно-телекоммуникационных систем.

С учетом современного уровня технического развития телекоммуникационных систем, включающих в себя системы телефонной и факсимильной связи, системы телевизионного вещания, системы телеграфной связи, системы передачи данных и т.п., возрастают требования к системам и правилам проектирования, ввода в эксплуатацию и эксплуатации сетей электросвязи. В этих условиях необходимо создание единой системы условных обозначений, применяемых при проектировании, разработке и эксплуатации систем, оборудования и устройств электросвязи.

Правила выполнения документации проводных средств связи регламентируются стандартами: ГОСТ Р 21.703, ГОСТ 21.110, ГОСТ 21.114, ГОСТ 2.739, ГОСТ 2.740, ГОСТ 21.406 и др.

Настоящий стандарт содержит условные обозначения проводных средств и сетей проводного вещания, а также описание функций, состава и обозначений узлов сети современных информационно-телекоммуникационных технологий.

Настоящий стандарт устанавливает единую систему условных обозначений в области информационно-телекоммуникационных систем и предназначен для проектирования, ввода в эксплуатацию и эксплуатации сооружений и устройств электросвязи.

Настоящий стандарт распространяется на цифровую первичную сеть (ЦПС), вторичную сеть, образованную на базе первичной сети, и транспортную сеть, образованную на базе сетевых узлов (СУ), сетевых станций (СС) и соединяющих их линий передачи.

Настоящий стандарт содержит условные обозначения проводных средств и сетей проводного вещания, в том числе:

- узлов и станций первичной сети, пунктов линии передачи и объединенных узлов и станций;

- оконечных станций систем передачи и аппаратуры оконечных станций систем передачи;

- аппаратуры оконечных и промежуточных (усилительных и регенерационных) станций линейного тракта систем передачи;

- каналов передачи первичных сетей, аппаратуры вещания и вспомогательных устройств первичной сети;

- узлов, станций, подстанций и устройств вторичной телефонной сети;

- направляющих сред (кабельных, воздушных) линий передачи и сетей проводного вещания;

- пунктов линейной передачи с аппаратурой системы передачи синхронной цифровой иерархии (СП СЦИ).

Настоящий стандарт содержит описание функций, состава и обозначений узлов сети современных информационно-телекоммуникационных технологий, в том числе узлов:

- сети уплотненного волнового мультиплексирования (dense wave division multiplexing, DWDM);

- сети следующего поколения (next generation network, NGN);

- транспортной сети с коммутацией;

- пассивной оптической сети (passive optical network, PON);

- коммутации, доступа и услуг;

- поставки контента.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2.739 Единая система конструкторской документации. Обозначения условные графические в схемах. Аппараты, коммутаторы и станции коммутационные телефонные

ГОСТ 21.406 Система проектной документации для строительства. Проводные средства связи. Обозначения условные графические на схемах и планах

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1

3.2

3.3

3.4 вещание: Вид односторонней электросвязи, которая предназначается для большого числа пользователей, имеющих соответствующее приемное оборудование, и осуществляется посредством радио- или кабельных сетей.

3.5 воздушная линия электропередачи; ВЛ: Устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным с помощью изоляторов и арматуры к опорам или кронштейнам и стойкам на инженерных сооружениях.

3.6 волоконно-оптический кабель; ВОК: Кабельное изделие, содержащее оптические волокна, предназначенные для передачи информации с помощью световых сигналов.

3.7 волоконно-оптическая линия передачи; ВОЛП: Совокупность линейных трактов волоконно-оптических систем передачи, имеющих общий оптический кабель, линейные сооружения и устройства их обслуживания в пределах действия устройств обслуживания.

3.8 разделение каналов: Мультиплексирование, при котором каждому подчиненному каналу в общем канале отводится отдельный периодический временной интервал.

3.9 вспомогательная станция: Местная станция на нижнем уровне иерархии сети, связанная с другой станцией и обеспечивающая функции коммутации только в направлении к связанной с ней местной станции верхнего уровня.

Примечание - Вспомогательная станция, как правило, способна обеспечить местное соединение между включенными в нее абонентскими линиями.

3.10 вторичный групповой тракт: Все средства передачи, использующие полосу частот определенной ширины (240 кГц) и соединяющие два комплекта оконечной аппаратуры, например, аппаратуры первичного преобразования, широкополосной передающей и приемной аппаратуры (модемы и т.д.).

Примечание - Вторичный групповой тракт заканчивается на стойках переключения вторичных групп (или их эквивалентах), к которым подключаются комплекты оконечной аппаратуры. Может состоять из одного или нескольких участков вторичной группы.

3.11 заземление: Соединение металлопокровов кабеля с заземлителем.

3.12

3.13

3.14 интерфейс сетевого узла: Интерфейс между двумя узлами сети (например, между комплектами оборудования синхронного цифрового мультиплексирования, между цифровыми коммутационными станциями).

3.15

3.16

3.17

3.18

3.19

3.20 кабельная канализация: Система подземных трубопроводов, предназначенных для прокладки в них кабелей.

3.21

3.22

3.23 канал приема: Обозначение канала, используемого для приема, в терминале или другом оборудовании.

3.24 канал связи: Одновременное соединение между двумя станциями для одного вызова, включая внутристанционные соединительные линии, которыми заканчивается канал связи.

3.25 канал тональной частоты: Типовой аналоговый канал передачи с полосой частот от 300 до 3400 Гц.

3.26 канал трафика: Логический канал, по которому передаются кодированные речевые сигналы или пользовательские данные в режиме коммутации каналов.

3.27 кросс (щит переключения): Стойка, на которую выведено определенное количество проводов и которая обеспечивает любое требуемое их соединение между собой.

3.28 линейный тракт (по симметричным, коаксиальным парам и т.д.): Тракт передачи, образованный любым способом, вместе со всей относящейся к нему аппаратурой, который обеспечивает одну и ту же, хотя особо и не ограниченную, полосу частот на всем своем протяжении.

Примечание - Внутри тракта отсутствуют пункты прямого транзита, а также транзита первичных, вторичных и других групповых трактов; линейный тракт заканчивается на тех станциях, на которых производятся какие-либо преобразования полосы линейного спектра.

3.29 линейный тракт волоконно-оптической системы передачи (линейный тракт ВОСП): Комплекс технических средств волоконно-оптической системы передачи, обеспечивающий передачу сигналов электросвязи в полосе частот или со скоростью, соответствующей данной системе передачи.

3.30 линия (в автоматических телефонных станциях координатных): Соединение между искателем первой ступени и искателем второй ступени одной ступени искания.

3.31 линия передачи: Совокупность линейных трактов систем передачи и/или типовых физических цепей, имеющих общие линейные сооружения, устройства их обслуживания и одну и ту же среду распространения в пределах действия устройств обслуживания.

3.32 линия связи: Комплекс, включающий технические средства и среду(ы) передачи и обеспечивающий передачу сигналов электросвязи из одной точки пространства в другую.

3.33

3.34 магистральный кабель: Кабели, соединяющие узлы связи друг с другом.

3.35 магистральный канал (с временным разделением) (при коммутации) (шина): Общий тракт в аппаратуре или на станции, по которому сигналы с определенного числа каналов передаются временным разделением.

3.36 местный узел: Узел синхронной сети, который имеет прямые соединения с абонентским оборудованием.

3.37 мультиплексирование: Процесс объединения независимых сигналов из нескольких отдельных каналов для передачи в том же направлении по общему каналу.

3.38 оборудование: Аппаратные или программные средства либо их сочетание; они не должны быть физически обособлены от вычислительной системы.

3.39 оконечная станция: Станция коммутации общего пользования, которая соединяет абонентов одной и той же зоны друг с другом или устанавливает соединение между ними и другими станциями.

3.40 первичная сеть: Совокупность типовых физических цепей, типовых каналов передачи и сетевых трактов, образованная на базе сетевых узлов, сетевых станций, оконечных устройств первичной сети и соединяющих их линий передачи.

3.41 первичная магистральная сеть: Часть первичной сети, обеспечивающая соединение между собой типовых каналов передачи и сетевых трактов разных внутризоновых первичных сетей на всей территории страны.

3.42 первичная внутризоновая сеть: Часть первичной сети, обеспечивающая соединение между собой типовых каналов передачи разных местных первичных сетей одной зоны нумерации телефонной сети общего пользования.

3.43 первичная местная сеть: Часть первичной сети, ограниченная территорией города с пригородом или сельского района.

3.44 передача данных: Перенос данных в виде сигналов из одного пункта в другой средствами электросвязи для последующей обработки.

3.45 первичный групповой тракт: Все средства передачи, использующие полосу частот определенной ширины (48 кГц) и соединяющие два комплекта оконечной аппаратуры, например: аппаратуры индивидуального преобразования, широкополосной передающей и приемной аппаратуры (модемы и т.п.).

Примечание - Первичный групповой тракт заканчивается на стойках переключения первичных групповых трактов (или их эквивалентах), к которым подключаются комплекты оконечной аппаратуры. Может состоять из одного или нескольких участков первичной группы.

3.46 питающая [усилительная] станция: Усилительная станция с непосредственным питанием, которая обеспечивает электропитанием другие усилительные станции.

3.47 распределительная линия: Линия для передачи пользователям звукового или телевизионного вещания, как правило, от центра создания программ, когда не предполагается какой-либо дальнейшей обработки программы.

3.48 регенерация: Процесс приема и восстановления цифрового сигнала таким образом, что амплитуда, форма сигнала и временные интервалы его элементов поддерживаются в установленных пределах.

3.49 регенерационный усилительный пункт: Усилительный пункт, обеспечивающий регенерацию цифровых сигналов и способный выполнять другие функции.

3.50

3.51 средства связи: Технические и программные средства, используемые для формирования, приема, обработки, хранения, передачи, доставки сообщений электросвязи или почтовых отправлений, а также иные технические и программные средства, используемые при оказании услуг связи или обеспечении функционирования.

3.52 станционное оборудование: Оборудование, реализующее функции станционного окончания коммутационного оборудования местной телефонной сети.

3.53 телекоммуникационная сеть (сеть электросвязи): Технологическая система, включающая в себя средства связи и линии связи и предназначенная для электросвязи.

3.54 трафик: Нагрузка, создаваемая потоком вызовов, сообщений и сигналов, поступающих на средства связи.

3.55 транзитный пункт: Пункт сигнализации, где используются функции трансляции для классов, не ориентированных на соединение.

3.56 транзитный узел: Узел синхронной сети, который соединен с другими узлами, но не имеет прямых соединений с абонентским оборудованием.

3.57 третичный групповой тракт: Все средства передачи, использующие полосу частот определенной ширины (1232 кГц) и соединяющие два комплекта оконечной аппаратуры, например, аппаратуры вторичного преобразования, широкополосной передающей и приемной аппаратуры (модемы и т.п.).

Примечание - Третичный групповой тракт заканчивается на стойках переключения третичных групп (или их эквивалентах), к которым подключаются комплекты оконечной аппаратуры. Может состоять из одного или нескольких участков третичной группы.

3.58 узел связи; УС: Комплекс технических средств, обеспечивающих образование и распределение информационных потоков.

3.59 узел связи сети передачи данных: Средства связи, выполняющие функции систем коммутации.

3.60 усилительный пункт: Совокупность устройств, включающая один или несколько усилителей и/или регенераторов и относящиеся к ним устройства, которые размещаются в каком-либо пункте среды передачи.

3.61 усилитель мощности: Оптический усилитель с большим значением мощности насыщения, предназначенный для использования непосредственно на выходе оптического передатчика для увеличения уровня мощности сигнала.

3.62

3.63 участок абонентской линии городской телефонной сети: Участок линии от кросса АТС до распределительного шкафа или от кросса АТС до распределительной коробки при прямом питании.

3.64 форма связи: Способ передачи сообщений в сети, который характеризуется принципом преобразования сообщения в сигнал и типом коммуникаций.

3.65 цифровая система передачи: Комплекс технических средств, обеспечивающих образование цифрового линейного тракта, типовых групповых цифровых трактов и цифровых каналов передачи первичной сети.

3.66 частотный канал: Часть частотного спектра, предназначенная для передачи сигналов, которая может быть определена двумя заданными пределами: либо центральной частотой и соответствующей шириной полосы, либо любым эквивалентным обозначением.

Примечание - Частотный канал может быть разделен во времени в целях обеспечения двусторонней связи при симплексном режиме работы.

3.67 частотное разделение: Метод, с помощью которого для каждого канала передачи используется отдельная полоса частот, например при мультиплексировании, коммутации или многостанционном доступе.

3.68 четверичный групповой тракт: Все средства передачи, использующие полосу частот определенной ширины (3872 кГц) и соединяющие два комплекта оконечной аппаратуры, например, аппаратуры третичного преобразования, широкополосной передающей и приемной аппаратуры (модемы и т.п.).

Примечание - Четверичный групповой тракт заканчивается на стойках четверичного группового переключения (или их эквивалентах), к которым подключаются комплекты оконечной аппаратуры. Может состоять из одного или нескольких участков четверичного группового тракта.

3.69 эксплуатационная система: Система, выполняющая следующие функции: прием эксплуатационных данных от элементов сети, анализ этих данных для выдачи информации и/или команд, облегчающих эксплуатацию, а также управление и/или расчет нагрузки в сети.

3.70

3.71 элемент сети: Объект в сети электросвязи.

Настоящий стандарт содержит условные графические обозначения проводных средств, а также сетей проводного вещания на схемах и планах сооружений и устройств, установленные в ГОСТ 21.406.

Условные графические обозначения, установленные настоящим стандартом для вторичных сетей (например, телефонной, телеграфной, передачи данных), допускается использовать и при проектировании сооружений средств радиосвязи.

Совместное применение на схемах и планах основных и упрощенных обозначений не допускается.

Размеры условных обозначений не регламентируются и выбираются в зависимости от насыщенности схем и масштабов планов с учетом обеспечения четкости изображений.

Около обозначений, для которых в таблицах отсутствуют дополнительные требования, на схемах и планах, при необходимости, могут указываться тип станции, аппаратуры и устройства, их емкость, порядковая нумерация и другие параметры.

Для оконечных станций систем передачи условные обозначения даны на отдельные виды (элементы) аппаратуры, входящие в комплекс оконечных станций.

Конкретные примеры применения условных обозначений оконечных и транзитных станций на схемах организации связи приведены в приложении А. Примеры применения условных обозначений оконечных и промежуточных пунктов линии передачи (ЛП) с аппаратурой систем передачи синхронной цифровой иерархии (СП СЦИ) на схемах организации связи приведены в приложении Б.

Условные обозначения узлов и станций первичной сети, пунктов линии передачи и объединенных узлов и станций приведены в таблице 1.

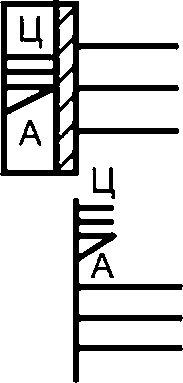

Условные обозначения оконечных станций систем передачи и аппаратуры оконечных станций систем передачи приведены в таблице 2.

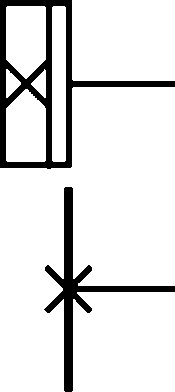

Условные обозначения аппаратуры оконечных и промежуточных (усилительных и регенерационных) станций линейного тракта систем передачи приведены в таблице 3.

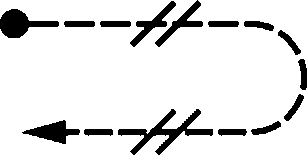

Условные обозначения каналов передачи первичных сетей, аппаратуры вещания и вспомогательных устройств первичной сети приведены в таблице 4.

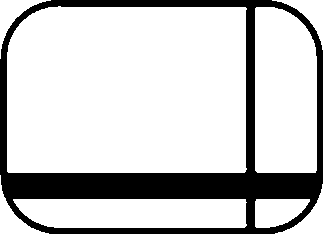

Условные обозначения узлов, станций, подстанций и устройств вторичной телефонной сети приведены в таблице 5.

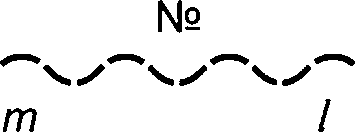

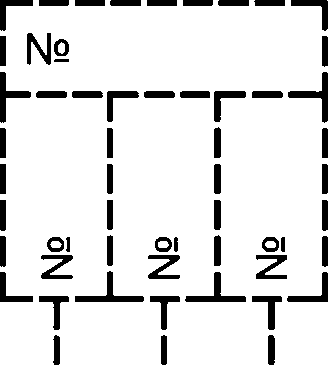

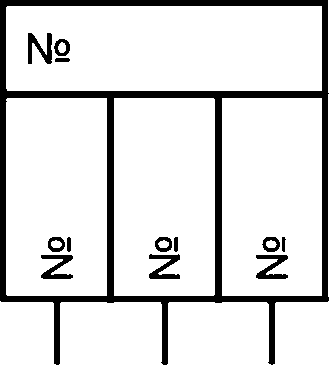

Условные обозначения для направляющих сред (кабельных, воздушных) линий передачи и сетей проводного вещания приведены в таблице 6.

Прочие условные обозначения, используемые на схемах и планах сооружений связи, приведены в таблице 7.

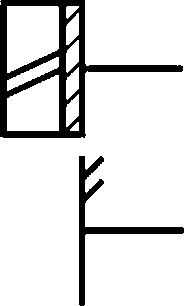

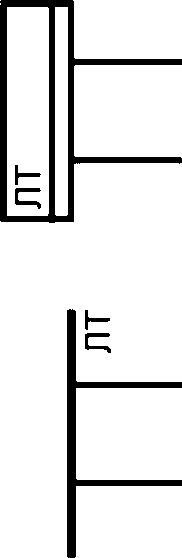

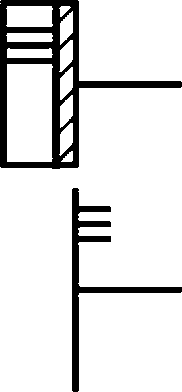

Условные обозначения оконечных и промежуточных пунктов ЛП с аппаратурой СП СЦИ состоят из графического условного обозначения и буквенно-цифрового обозначения элементов аппаратуры, а также номеров цифровых трактов.

Размер шрифта буквенно-цифрового обозначения аппаратуры и ее элементов должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже, а также номеров цифровых трактов.

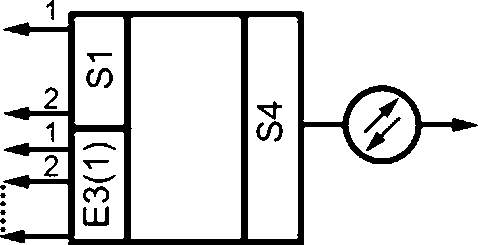

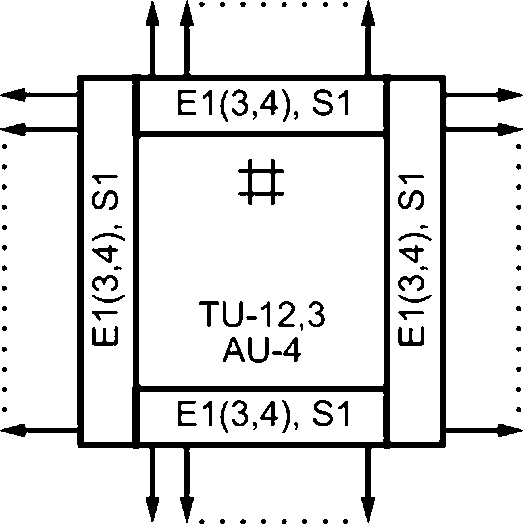

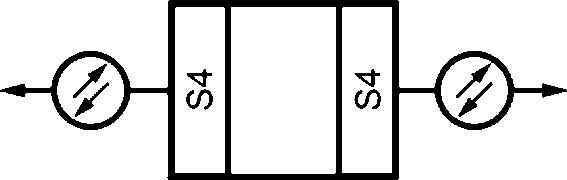

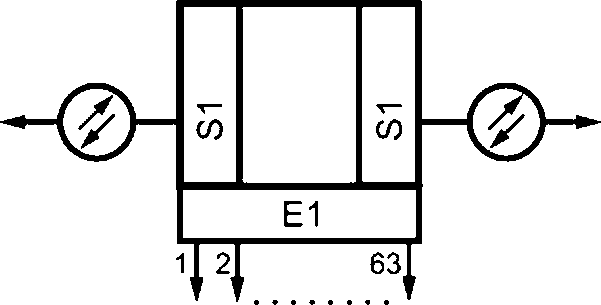

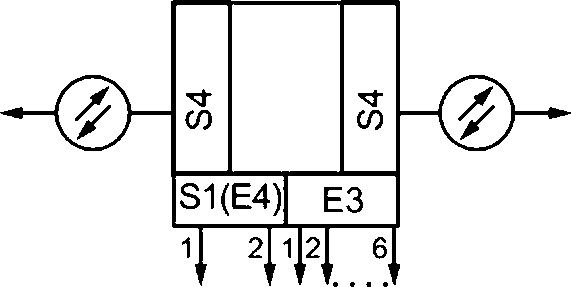

Условные обозначения пунктов ЛП с аппаратурой СП СЦИ приведены в таблице 8.

В таблице 9 приведены функции, состав средств связи и условные обозначения узлов сети уплотненного волнового мультиплексирования (dense wave division multiplexing, DWDM).

В таблице 10 приведены функции, состав оборудования и условные обозначения узлов сети следующего поколения (next generation networks, NGN).

В таблице 11 приведены функции, состав средств связи и условные обозначения узлов транспортной сети с коммутацией.

В таблице 12 приведены функции, состав средств связи и условные обозначения узлов пассивной оптической сети (passive optical network, PON).

В таблице 13 приведены функции, состав средств связи и условные обозначения узлов сети: узлы коммутации, доступа и услуг.

В таблице 14 приведены функции, состав средств связи и условные обозначения узлов сети, а также узлы поставки контента.

--------------------------------

<*> Около условного обозначения указывают тип аппаратуры.

В таблице В.1 приведен алфавитный указатель обозначений, используемых в сфере связи и телекоммуникационных технологий.
