МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.

АППАРАТЫ, КОММУТАТОРЫ

И СТАНЦИИ КОММУТАЦИОННЫЕ ТЕЛЕФОННЫЕ

Unified system of design documentation.

Graphical symbols in diagrams.

Telephone sets, switchboards

and switching telephone exchanges

ГОСТ 2.739-68

Список изменяющих документов

(в ред. Изменения N 1, утв. в июле 1980 г.,

Изменения N 2, утв. в марте 1994 г.)

Группа Т52

МКС 01.080.50

33.050.10

Взамен ГОСТ 7624-62

в части разд. 17

Дата введения

1 января 1971 года

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

Издание (февраль 2005 г.) с Изменениями N 1, 2, утвержденными в июле 1980 г., марте 1994 г. (ИУС 11-80, 5-94).

1а. Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных телефонных станций, телефонных аппаратов и коммутаторов.

(Измененная редакция, Изм. N 1, 2).

1. Обозначения телефонных аппаратов приведены в табл. 1.

Таблица 1

Наименование	Обозначение

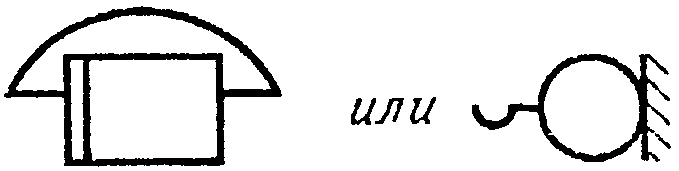

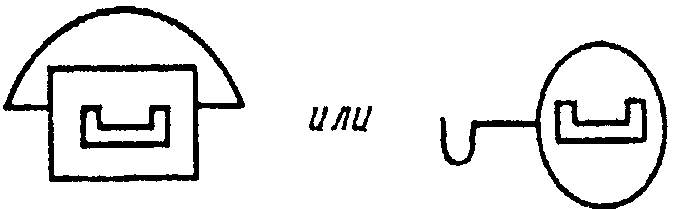

1. Аппарат телефонный. Общее обозначение

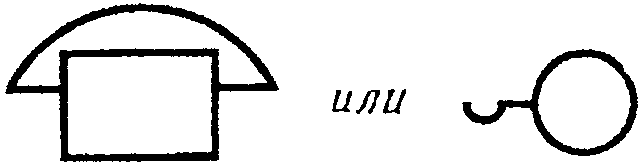

2. Аппарат телефонный с кнопкой (ключом) для дополнительного переключения

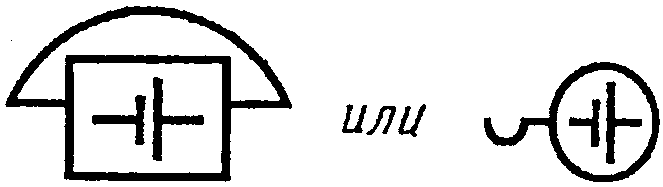

3. Аппарат телефонный монетный (таксофон)

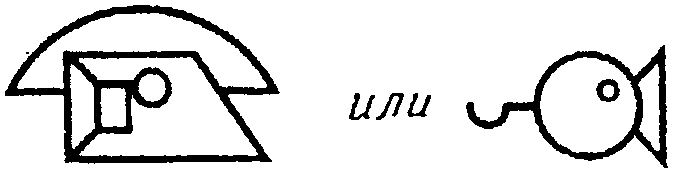

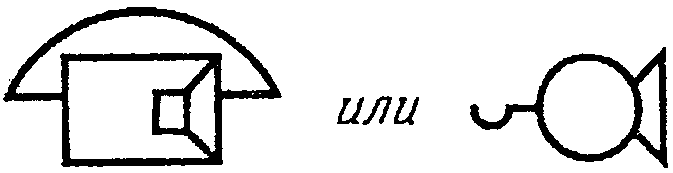

4. Аппарат телефонный с громкоговорителем. Аппарат телефонный диспетчерский

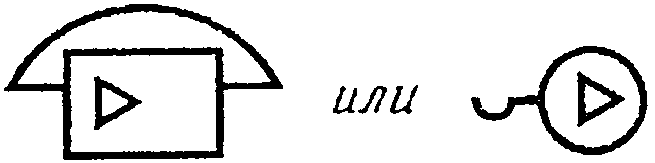

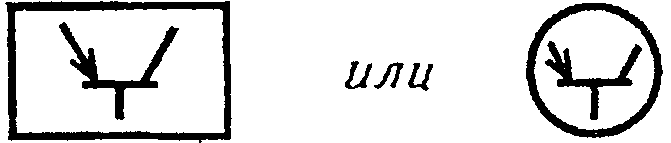

5. Аппарат телефонный с усилителем

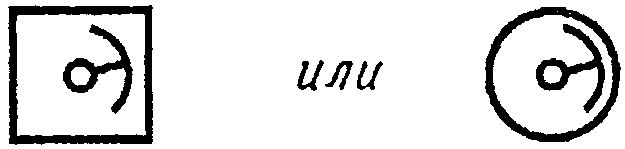

6. Аппарат телефонный с клавишным набором номера

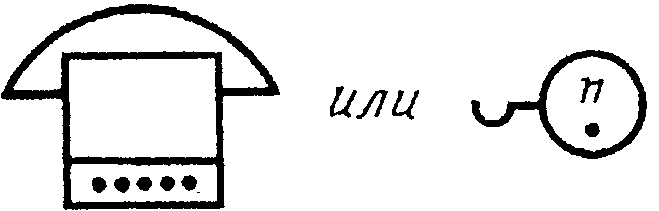

7. Аппарат телефонный для нескольких линий

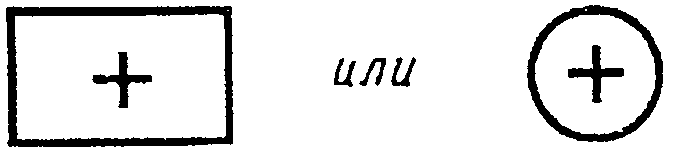

8. Аппарат телефонный с вызывным генератором:
а) индукторный
б) безбатарейный (звукопитаемый)
9. Аппарат телефонный громкоговорящий с кнопкой и двереоткрывателем (электросторож)
10. Радиотелефон
11. Аппарат телефонный
а) настольный
б) настенный
Примечание к пп. 1 - 11. При указании системы телефонного аппарата в обозначение вписывают соответствующие знаки:
а) система местная батарея
б) система центральная батарея
в) система АТС
Например:
аппарат телефонный системы центральная батарея с кнопкой (ключом) для дополнительного переключения
аппарат телефонный системы местная батарея
аппарат телефонный монетный (таксофон) системы АТС

(Измененная редакция, Изм. N 1, 2).

2. Обозначения телефонных коммутаторов и станций приведены в табл. 2.

Таблица 2

Наименование	Обозначение
1. Коммутатор телефонный ручной. Общее обозначение
Примечание. При указании системы телефонного ручного коммутатора в обозначение вписывают соответствующие знаки:
а) система местная батарея
б) система центральная батарея
Например:
коммутатор телефонный ручной системы местная батарея
коммутатор телефонный ручной системы центральная батарея
2. Коммутатор телефонный полуавтоматический передаточный
3. Станция телефонная автоматическая (АТС):
а) координатной системы
б) декадно-шаговой системы
в) электронной системы
г) общее обозначение
4. Станция коммутационная телефонная ручная
Примечание к пп. 3 и 4. Важность станции допускается обозначать добавочной рамкой или окружностью, если это не приведет к неправильному пониманию условного графического обозначения

(Измененная редакция, Изм. N 1).
