Скачать РДМ 929-14-93 Аттестат на методику выполнения измерений массовой доли титана в легированной, высоколегированной стали при контроле исходных материалов

Дата актуализации: 01.01.2021

РДМ 929-14-93

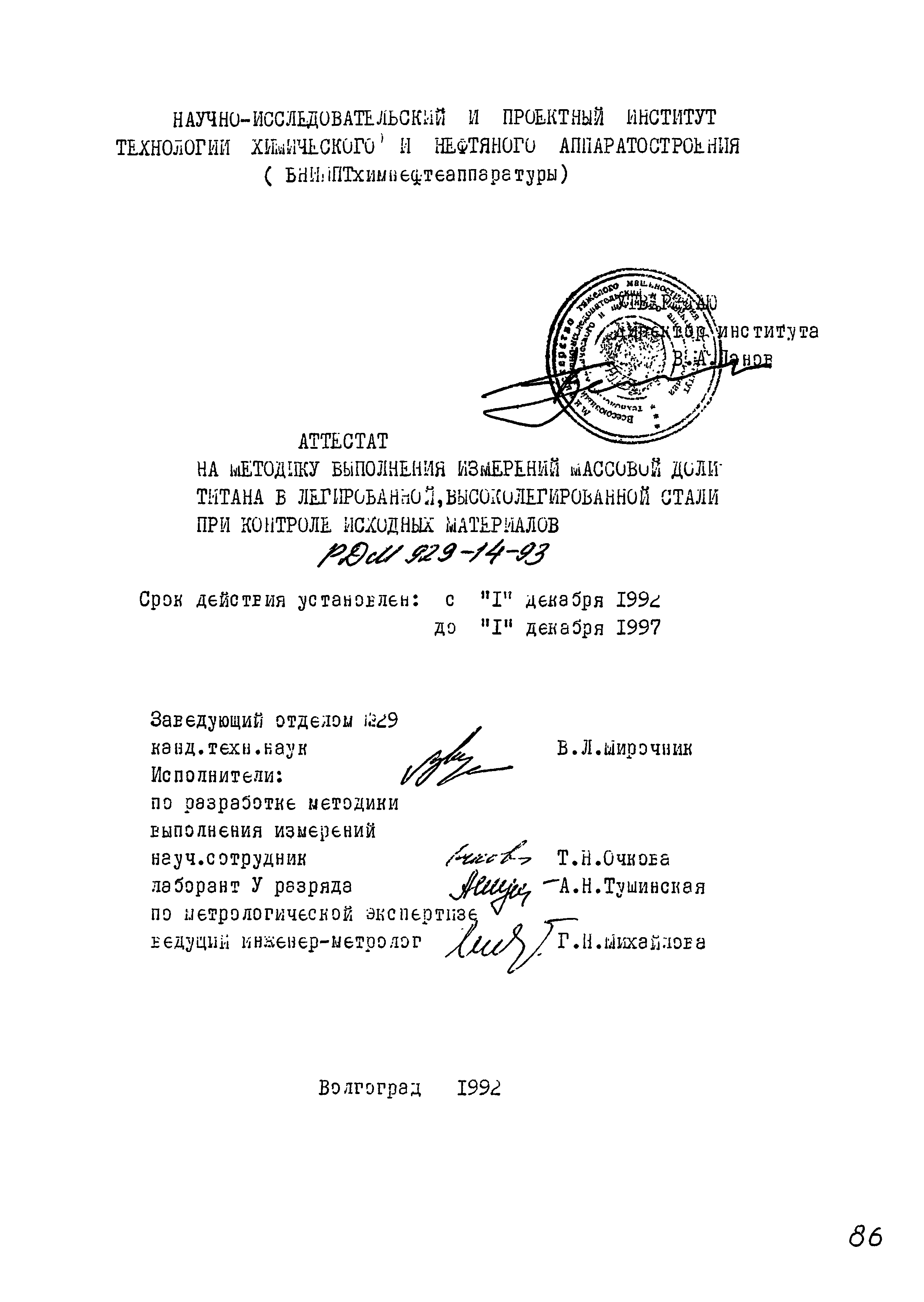

Аттестат на методику выполнения измерений массовой доли титана в легированной, высоколегированной стали при контроле исходных материалов

Обозначение:	РДМ 929-14-93
Обозначение англ:	RDM 929-14-93
Статус:	действует
Название рус.:	Аттестат на методику выполнения измерений массовой доли титана в легированной, высоколегированной стали при контроле исходных материалов
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	01.12.1992

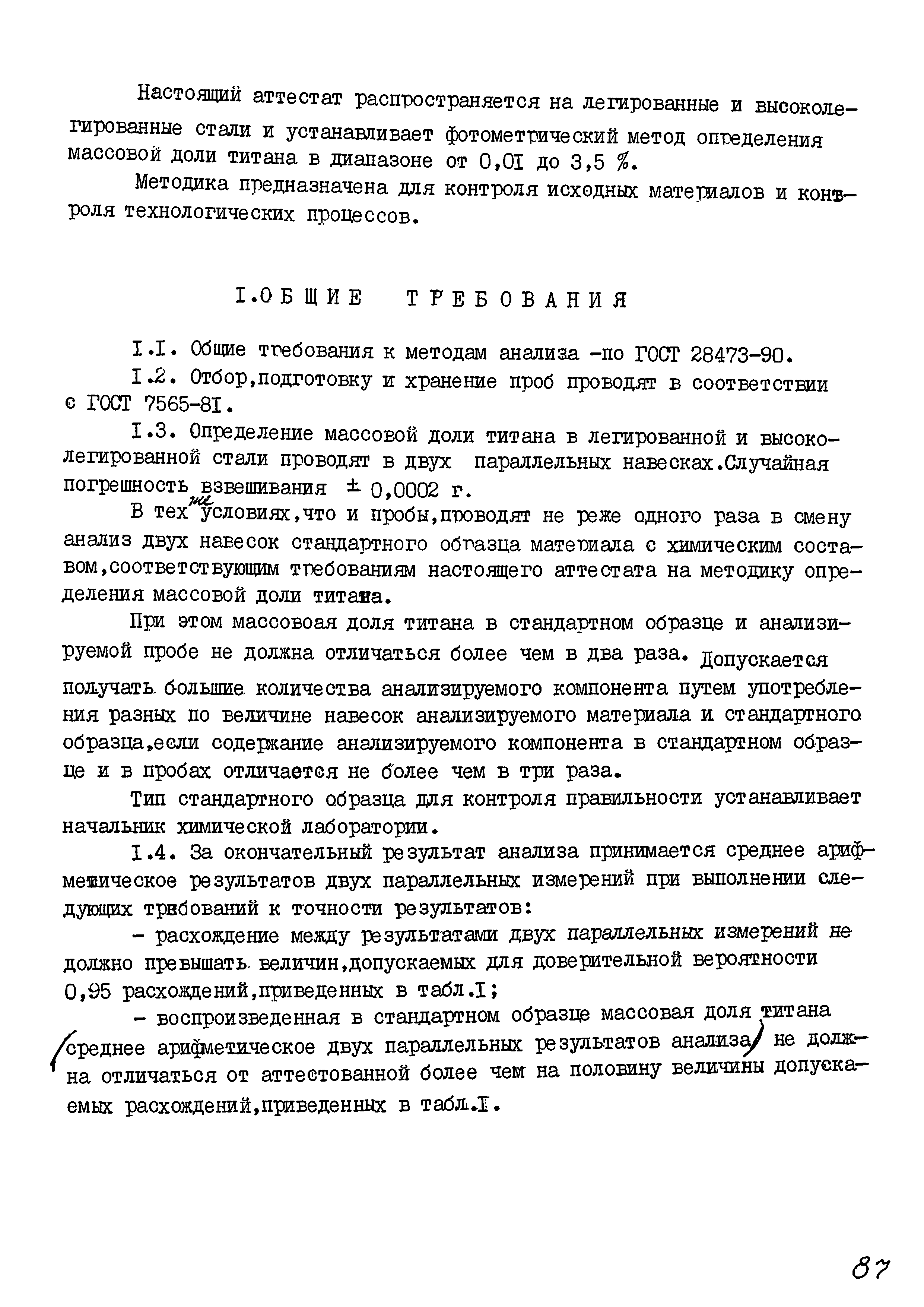

Область применения:	Аттестат распространяется на легированные и высоколегированные стали и устанавливает фотометрический метод определения массовой доли титана в диапазоне от 0,01 до 3,5%. Методика предназначена для контроля исходных материалов и контроля технологических процессов

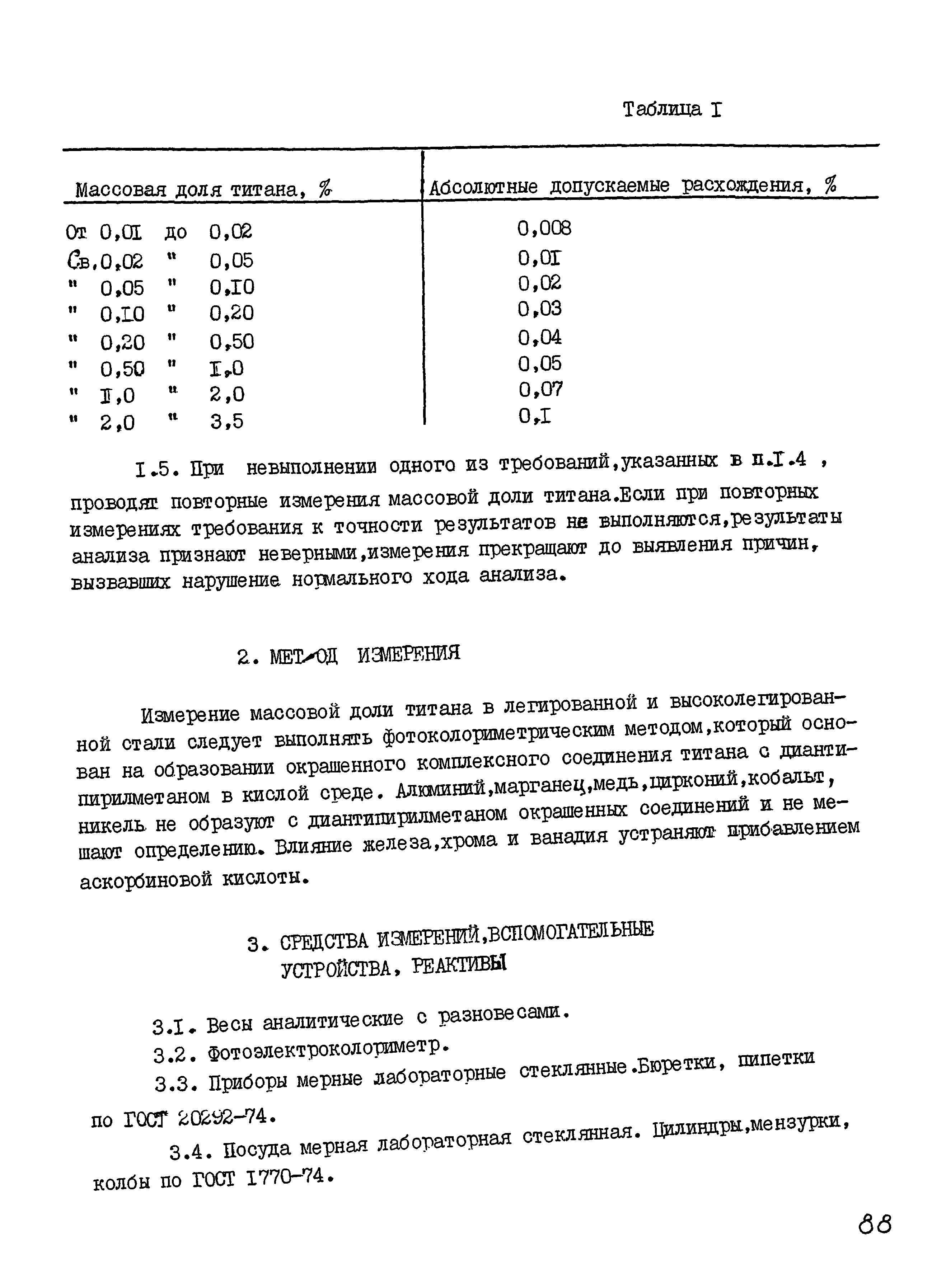

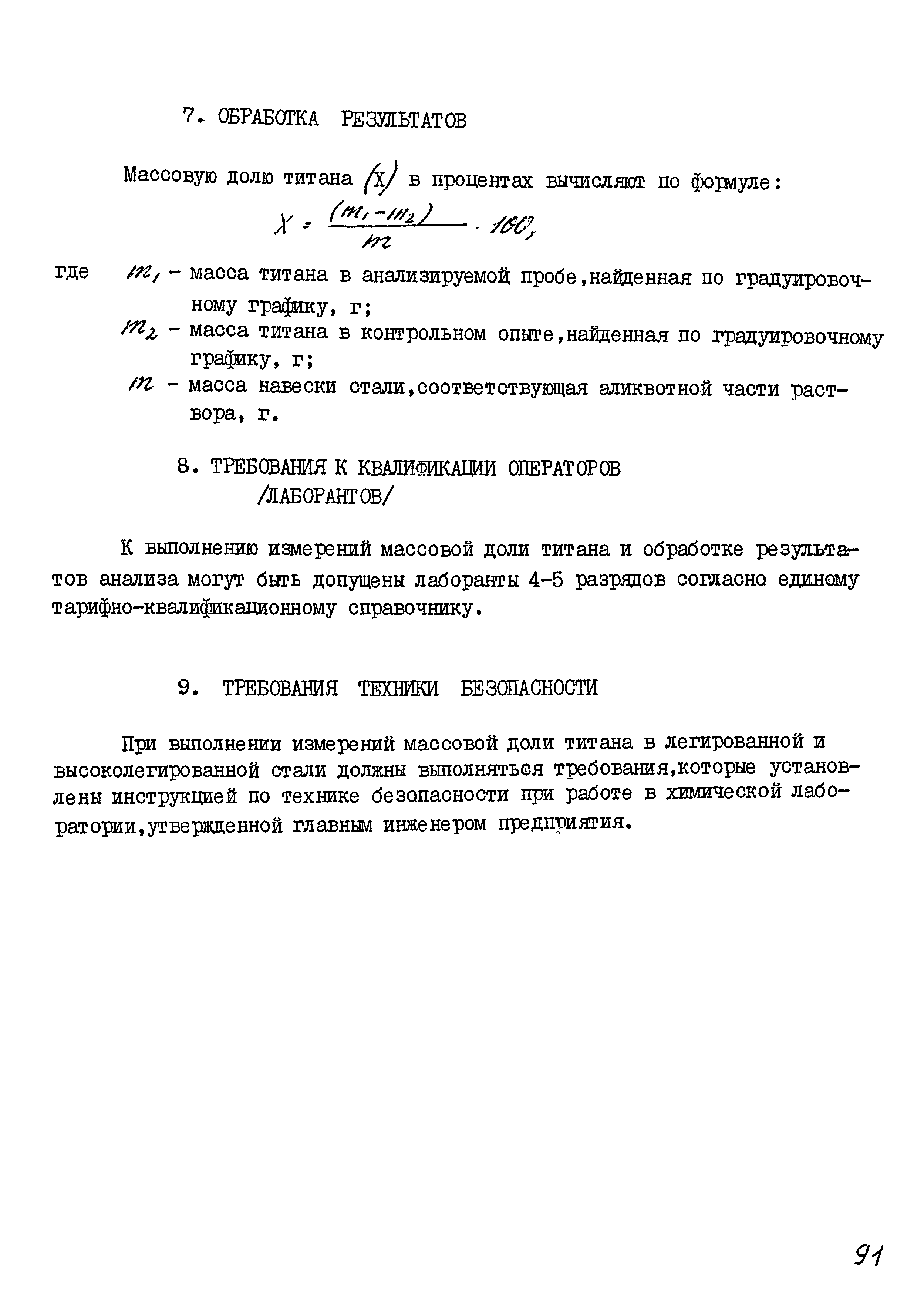

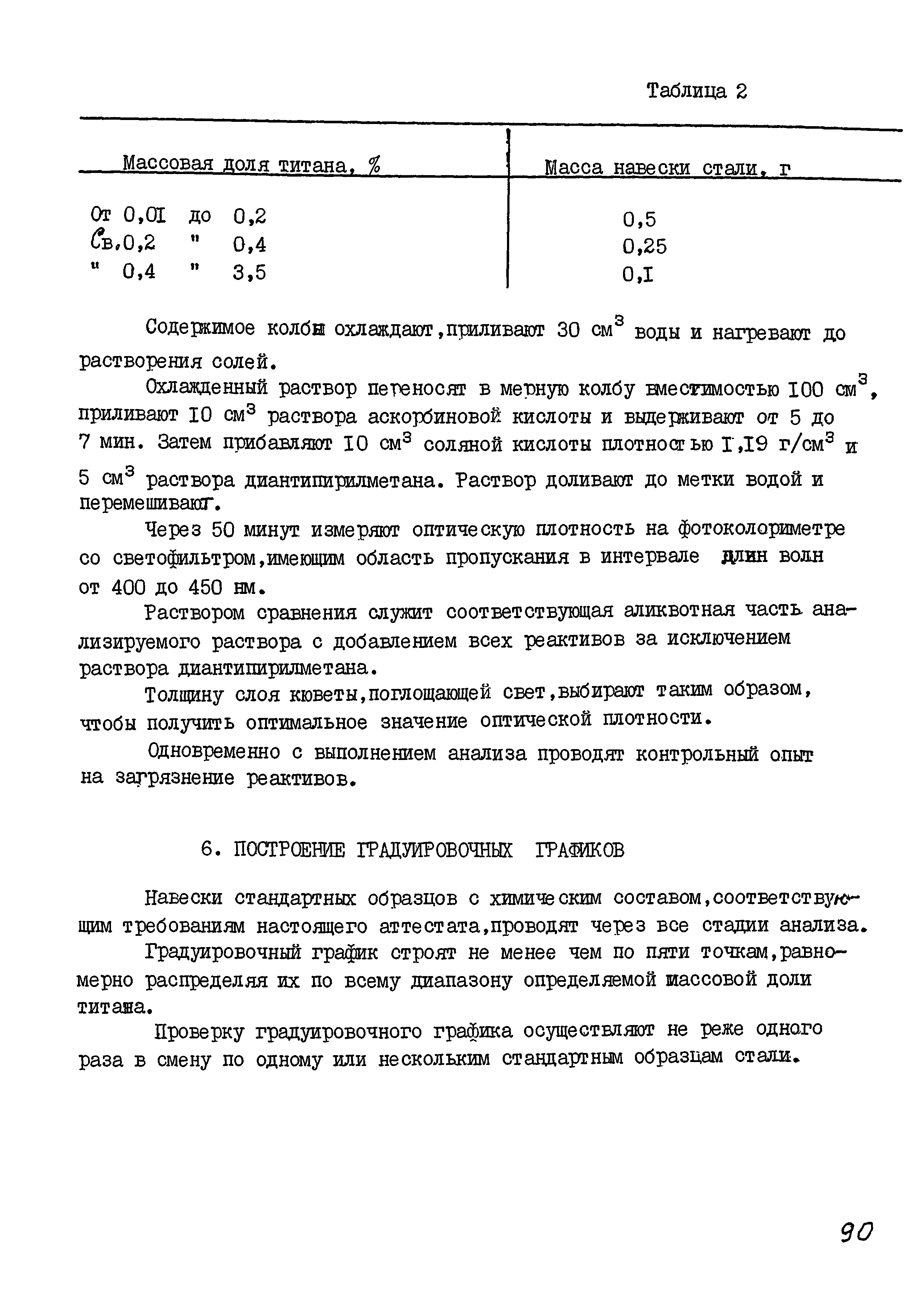

Оглавление:	1. Общие требования 2. Метод измерения 3. Средства измерений, вспомогательные устройства, реактивы 4. Алгоритм операций по подготовке растворов к анализу 5. Алгоритм выполнения измерений 6. Построение градуировочных графиков 7. Обработка результатов 8. Требования к квалификации операторов (лаборантов) 9. Требования техники безопасности
Разработан:	ВНИИПТхимнефтеаппаратура
Утверждён:	ВНИИПТхимнефтеаппаратуры
Нормативные ссылки:	ГОСТ 28473-90 «Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ОСТ 26.260.454-99 «Прокладки спирально-навитые. Типы и размеры. Общие технические требования» ОСТ 26-11-09-85 «Поковки и штамповки сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» ОСТ 26-5-99 «Контроль неразрушающий. Цветной метод контроля сварных соединений, наплавленного и основного металла» РД 26-17-086-88 «Соединения сварные. Контроль качества термической обработки аппаратуры» РД 24.200.13-90 «Трубы стальные бесшовные. Методика входного ультразвукового контроля сплошности» РТМ 26-44-82 «Термическая обработка нефтехимической аппаратуры и ее элементов» РД 24.200.04-90 «Швы сварных соединений. Металлографический метод контроля основного металла и сварных соединений химнефтеаппаратуры» РД 26-8-87 «Сварка хладостойких низколегированных сталей, применяемых в конструкциях, эксплуатирующихся при отрицательных температурах» ОСТ 26-11-10-93 «Соединения сварные. Рентгенотелевизионный метод контроля» РД 24.200.11-90 «Сосуды и аппараты, работающие под давлением. Правила и нормы безопасности при проведении гидравлических испытаний на прочность и герметичность» РД 24.942.02-90 «Электрошлаковая сварка химнефтеаппаратуры из низколегированных и теплоустойчивых сталей» РДМ 929-01-93 «Аттестат на методику измерений массовой доли углерода газообменным методом в чугуне нелегированном, углеродистой, легированной и высоколегированной стали при контроле исходных материалов» РДМ 929-02-93 «Аттестат на методику выполнения измерений массовой доли серы в чугуне нелегированном, углеродистой, легированной и высоколегированной стали при контроле исходных материалов» РДМ 929-03-93 «Аттестат на методику выполнения измерений массовой доли фосфора в нелегированном чугуне, углеродистой, легированной и высоколегированной стали при контроле исходных материалов» РДМ 929-04-93 «Аттестат на методику выполнения измерений массовой доли марганца в углеродистых сталях и нелегированном чугуне при контроле исходных материалов» РДМ 929-05-93 «Аттестат на методику выполнения измерений массовой доли марганца в легированных сталях при контроле исходных материалов» РДМ 929-06-93 «Аттестат на методику выполнения измерений массовой доли марганца в легированных сталях при контроле исходных материалов» РДМ 929-07-93 «Аттестат на методику выполнения измерений массовой доли марганца титриметрическим методом с кобальто-медным катализатором в углеродистой стали при контроле исходных материалов и готовой продукции» РДМ 929-08-93 «Аттестат на методику выполнения измерений массовой доли хрома титриметрическим методом в легированной и высоколегированной стали, не содержащей ванадий» РДМ 929-09-93 «Аттестат на методику выполнения измерений массовой доли хрома титриметрическим методом в легированной и высоколегированной стали» РДМ 929-10-93 «Аттестат на методику выполнения измерений массовой доли хрома в стали углеродистой при контроле исходных материалов и готовой продукции» РДМ 929-11-93 «Аттестат на методику выполнения измерений массовой доли кремния в нелегированном чугуне и углеродистой стали при контроле исходных материалов» РДМ 929-12-93 «Аттестат на методику выполнения измерений массовой доли кремния в легированной, высоколегированной стали при контроле исходных материалов» РДМ 929-13-93 «Аттестат на методику выполнения измерений массовой доли никеля в углеродистой, легированной и высоколегированной стали при контроле исходных материалов и готовой продукции» РДМ 929-15-93 «Аттестат на методику выполнения измерений массовой доли меди в углеродистой, легированной и высоколегированной стали при контроле исходных материалов и готовой продукции» РДМ 929-16-93 «Аттестат на методику выполнения измерений масовой доли циркония в стали легированной и высоколегированной при контроле исходных материалов и готовой продукции» РДМ 929-17-93 «Аттестат на методику выполнения измерений массовой доли молибдена в легированной и высоколегированной стали при контроле исходных материалов и готовой продукции» РДМ 929-18-93 «Аттестат на методику выполнения измерений массовой доли ванадия в углеродистой, легированной и высоколегированной стали при контроле исходных материалов и готовой продукции» РДМ 929-19-93 «Аттестат на методику выполнения измерений массовой доли алюминия в углеродистой, легированной и высоколегированной стали при контроле исходных материалов и готовой продукции» РДМ 929-20-93 «Аттестат на методику выполнения измерений массовой доли вольфрама в легированной и высоколегированной стали при контроле исходных материалов и готовой продукции» РДМ 929-21-93 «Аттестат на методику выполнения измерений массовой доли ниобия в легированных и высоколегированных сталях при контроле исходных материалов и готовой продукции» РДМ 929-22-93 «Аттестат на методику выполнения измерений массовой доли церия в углеродистой стали при контроле исходных материалов и готовой продукции» РДМ 929-23-93 «Аттестат на методику выполнения измерений массовой доли углерода кулонометрическим методом в углеродистой легированной и высоколегированной стали» ГОСТ 1.4-85 «Государственная система стандартизации. Порядок разработки и оформления стандартов предприятий» ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия» ГОСТ 20292-74 «Приборы мерные лабораторные стеклянные. Бюретки, пипетки. Технические условия» ГОСТ 26182-84 «Контроль неразрушающий. Люминесцентный метод течеискания» ГОСТ 26421-90 «Днища эллипсоидные отбортованные алюминиевые. Размеры» ГОСТ 16098-80 «Соединения сварные из двухслойной коррозионностойкой стали. Основные типы, конструктивные элементы и размеры» ГОСТ 3118-77 «Реактивы. Кислота соляная. Технические условия» ГОСТ 4204-77 «Реактивы. Кислота серная. Технические условия» ГОСТ 4461-77 «Реактивы. Кислота азотная. Технические условия» РД 26-11-08-86 «Соединения сварные. Механические испытания» РТМ 26-303-78 «Изотермические резервуары для сжиженного углекислого газа. Нормы и методы расчета» РД 26-3-86 «Методические указания по продлению срока службы резервуаров для жидкой двуокиси углерода» ОСТ 26-2079-80 «Швы сварных соединений сосудов и аппаратов, работающих под давлением. Выбор методов неразрушающего контроля» ОСТ 26-02-1015-85 «Крепление труб в трубных решетках» ГОСТ 6709-72 «Вода дистиллированная. Технические условия»
