Скачать ГОСТ 33798.3-2016 Электрооборудование железнодорожного подвижного состава. Часть 3. Автоматические выключатели постоянного тока. Общие технические условия

Дата актуализации: 01.01.2021

ГОСТ 33798.3-2016

Электрооборудование железнодорожного подвижного состава. Часть 3. Автоматические выключатели постоянного тока. Общие технические условия

Обозначение:	ГОСТ 33798.3-2016
Обозначение англ:	GOST 33798.3-2016
Статус:	введен впервые
Название рус.:	Электрооборудование железнодорожного подвижного состава. Часть 3. Автоматические выключатели постоянного тока. Общие технические условия
Название англ.:	Electric equipment of railway rolling stock. Part 3. D.c. circuit-breakers. General specifications
Дата добавления в базу:	01.02.2017
Дата актуализации:	01.01.2021
Дата введения:	01.05.2017

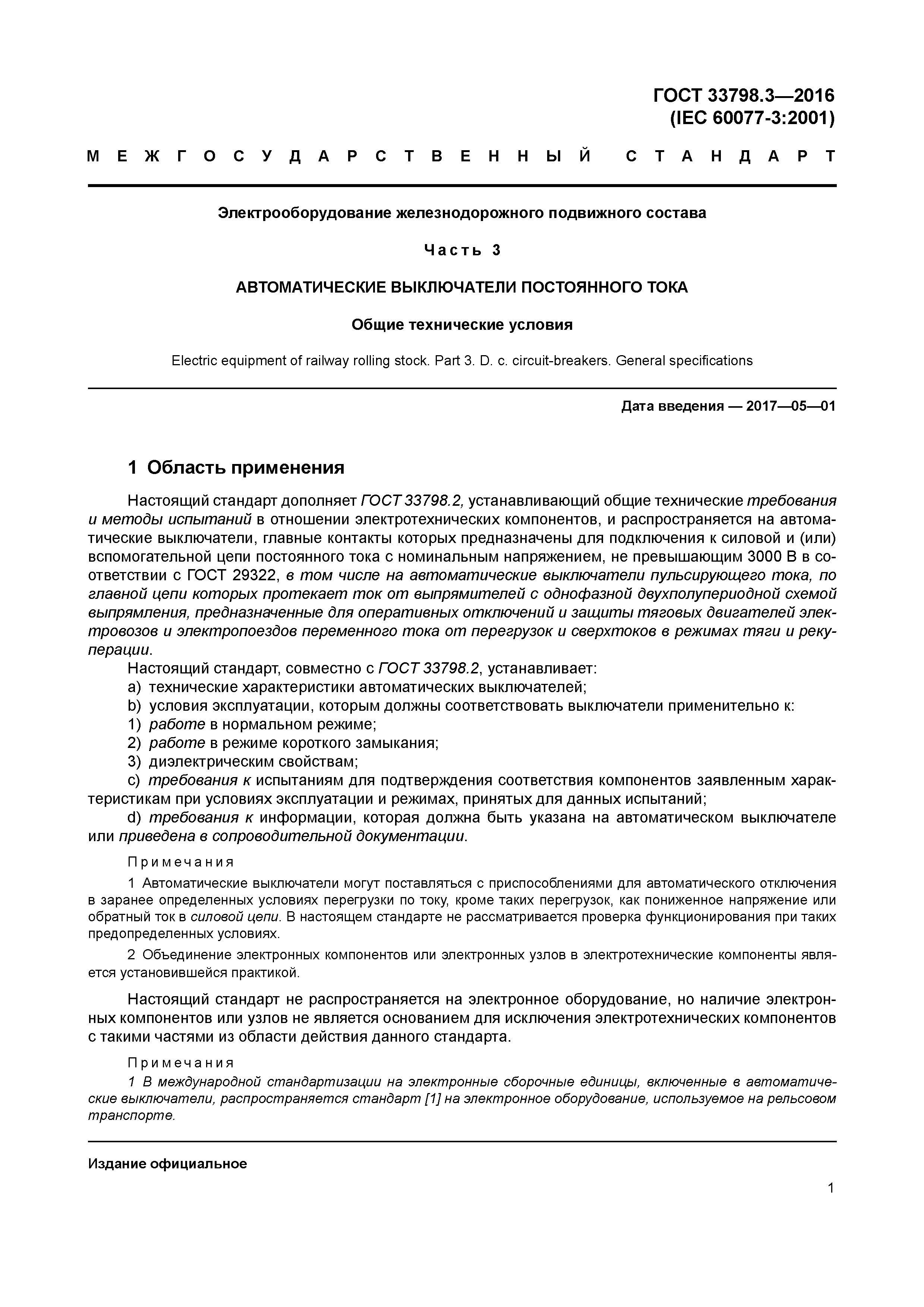

Область применения:	Стандарт дополняет ГОСТ 33798.2, устанавливающий общие технические требования и методы испытаний в отношении электротехнических компонентов, и распространяется на автоматические выключатели, главные контакты которых предназначены для подключения к силовой и(или) вспомогательной цепи постоянного тока с номинальным напряжением, не превышающим 3000 В в соответствии с ГОСТ 29322, в том числе на автоматические выключатели пульсирующего тока, по главной цепи которых протекает ток от выпрямителей с однофазной двухполупериодной схемой выпрямления, предназначенные для оперативных отключений и защиты тяговых двигателей электровозов и электропоездов переменного тока от перегрузок и сверхтоков в режимах тяги и рекуперации. Стандарт, совместно с ГОСТ 33798.2, устанавливает: a) технические характеристики автоматических выключателей; b) условия эксплуатации, которым должны соответствовать выключатели применительно к: 1) работе в нормальном режиме; 2) работе в режиме короткого замыкания; 3) диэлектрическим свойствам; c) требования к испытаниям для подтверждения соответствия компонентов заявленным характеристикам при условиях эксплуатации и режимах, принятых для данных испытаний; d) требования к информации, которая должна быть указана на автоматическом выключателе или приведена в сопроводительной документации. Cтандарт не распространяется на электронное оборудование, но наличие электронных компонентов или узлов не является основанием для исключения электротехнических компонентов с такими частями из области действия данного стандарта. Cтандарт не распространяется на: a) многокомпонентные электротехнические устройства для специального применения; b) промышленные автоматические выключатели, которые должны соответствовать [2]; c) автоматические выключатели постоянного тока для стационарного применения;

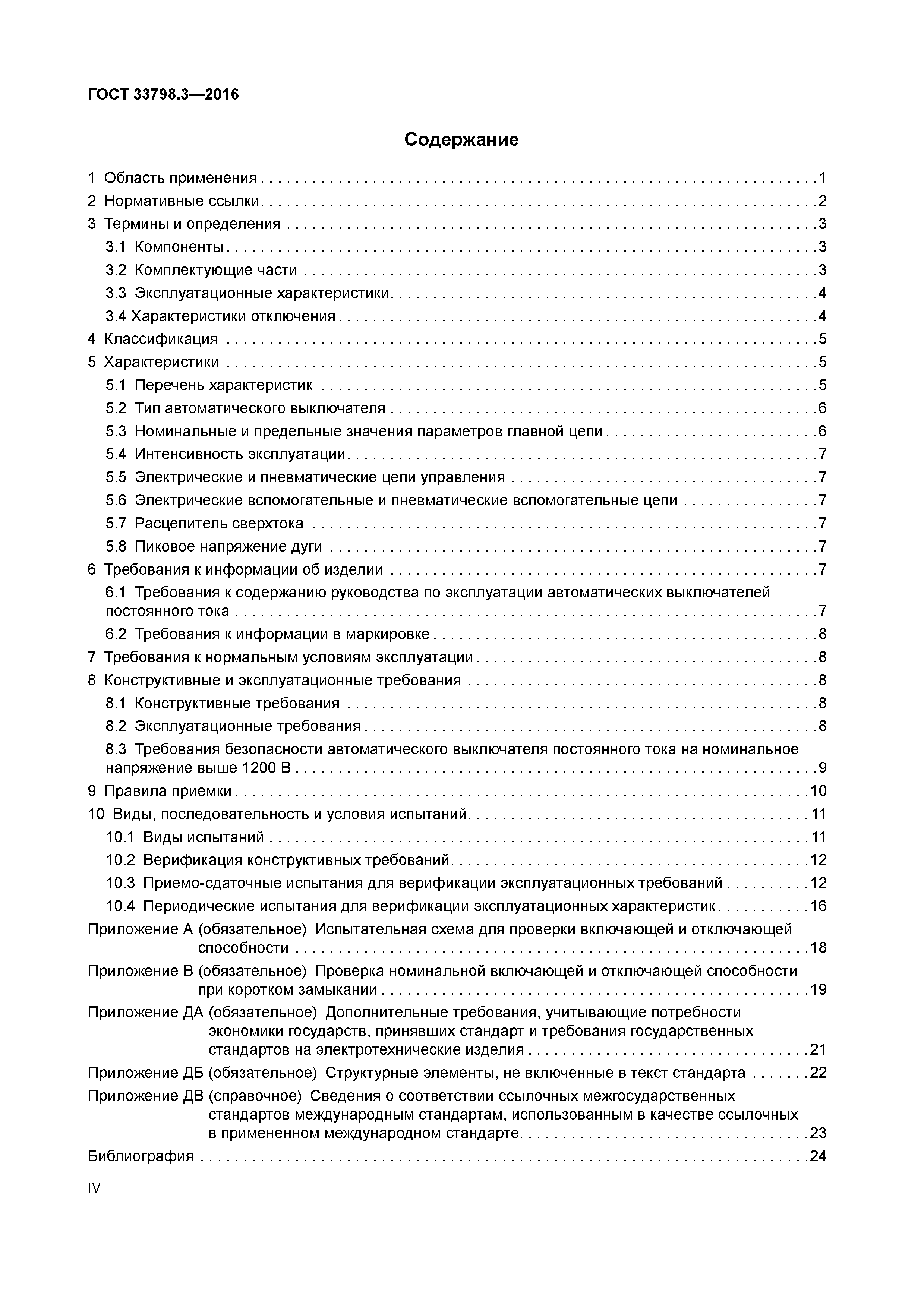

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 3.1 Компоненты 3.2 Комплектующие части 3.3 Эксплуатационные характеристики 3.4 Характеристики отключения 4 Классификация 5 Характеристики 5.1 Перечень характеристик 5.2 Тип автоматического выключателя 5.3 Номинальные и предельные значения параметров главной цепи 5.4 Интенсивность эксплуатации 5.5 Электрические и пневматические цепи управления 5.6 Электрические вспомогательные и пневматические вспомогательные цепи 5.7 Расцепитель сверхтока 5.8 Пиковое напряжение дуги 6 Требования к информации об изделии 6.1 Требования к содержанию руководства по эксплуатации автоматических выключателей постоянного тока 6.2 Требования к информации в маркировке 7 Требования к нормальным условиям эксплуатации 8 Конструктивные и эксплуатационные требования 8.1 Конструктивные требования 8.2 Эксплуатационные требования 8.3 Требования безопасности автоматического выключателя постоянного тока на номинальное напряжение выше 1200 В 9 Правила приемки 10 Виды, последовательность и условия испытаний 10.1 Виды испытаний 10.2 Верификация конструктивных требований 10.3 Приемо-сдаточные испытания для верификации эксплуатационных требований 10.4 Периодические испытания для верификации эксплуатационных характеристик Приложение А (обязательное) Испытательная схема для проверки включающей и отключающей способности Приложение В (обязательное) Проверка номинальной включающей и отключающей способности при коротком замыкании Приложение ДА (обязательное) Дополнительные требования, учитывающие потребности экономики государств, принявших стандарт, и требования государственных стандартов на электротехнические изделия Приложение ДБ (обязательное) Структурные элементы, не включенные в текст стандарта Приложение ДВ (справочное) Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография
Разработан:	ФГУП ВНИИНМАШ ООО ТТК - Бизнес
Утверждён:	28.06.2016 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 49) 05.10.2016 Федеральное агентство по техническому регулированию и метрологии (1310-ст)
Издан:	Стандартинформ (2016 г. ) Стандартинформ (2019 г. )
Список изменений:	Поправка от 19.02.2019 (ИУС 2-2019) Поправка от 26.03.2019 (ИУС 3-2019)
Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению» ГОСТ 18620-86 «Изделия электротехнические. Маркировка» ПТЭ «Правила технической эксплуатации электроустановок потребителей» ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности» ГОСТ 12.2.056-81 «Система стандартов безопасности труда. Электровозы и тепловозы колеи 1520 мм. Требования безопасности» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17516-72 «Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды» ГОСТ 17703-72 «Аппараты электрические коммутационные. Основные понятия. Термины и определения» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ Р 50030.2-2010 «Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели» ГОСТ ISO 9000-2011 «Системы менеджмента качества. Основные положения и словарь» ГОСТ 29322-2014 «Напряжения стандартные» ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены» ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» ГОСТ 33798.1-2016 «Электрооборудование железнодорожного подвижного состава. Часть 1. Общие условия эксплуатации и технические условия» ГОСТ 33798.2-2016 «Электрооборудование железнодорожного подвижного состава. Часть 2. Электротехнические компоненты. Общие технические условия» ГОСТ IEC 60947-1-2017 «Аппаратура распределения и управления низковольтная. Часть 1. Общие правила»
