Скачать ТУ 14-3Р-53-2001 Трубы стальные бесшовные механически обработанные для паропроводов

Дата актуализации: 01.01.2021

ТУ 14-3Р-53-2001

Трубы стальные бесшовные механически обработанные для паропроводов

Обозначение:	ТУ 14-3Р-53-2001
Обозначение англ:	TU 14-3Р-53-2001
Статус:	взамен
Название рус.:	Трубы стальные бесшовные механически обработанные для паропроводов
Дата добавления в базу:	01.01.2019
Дата актуализации:	01.01.2021
Дата введения:	01.08.2001

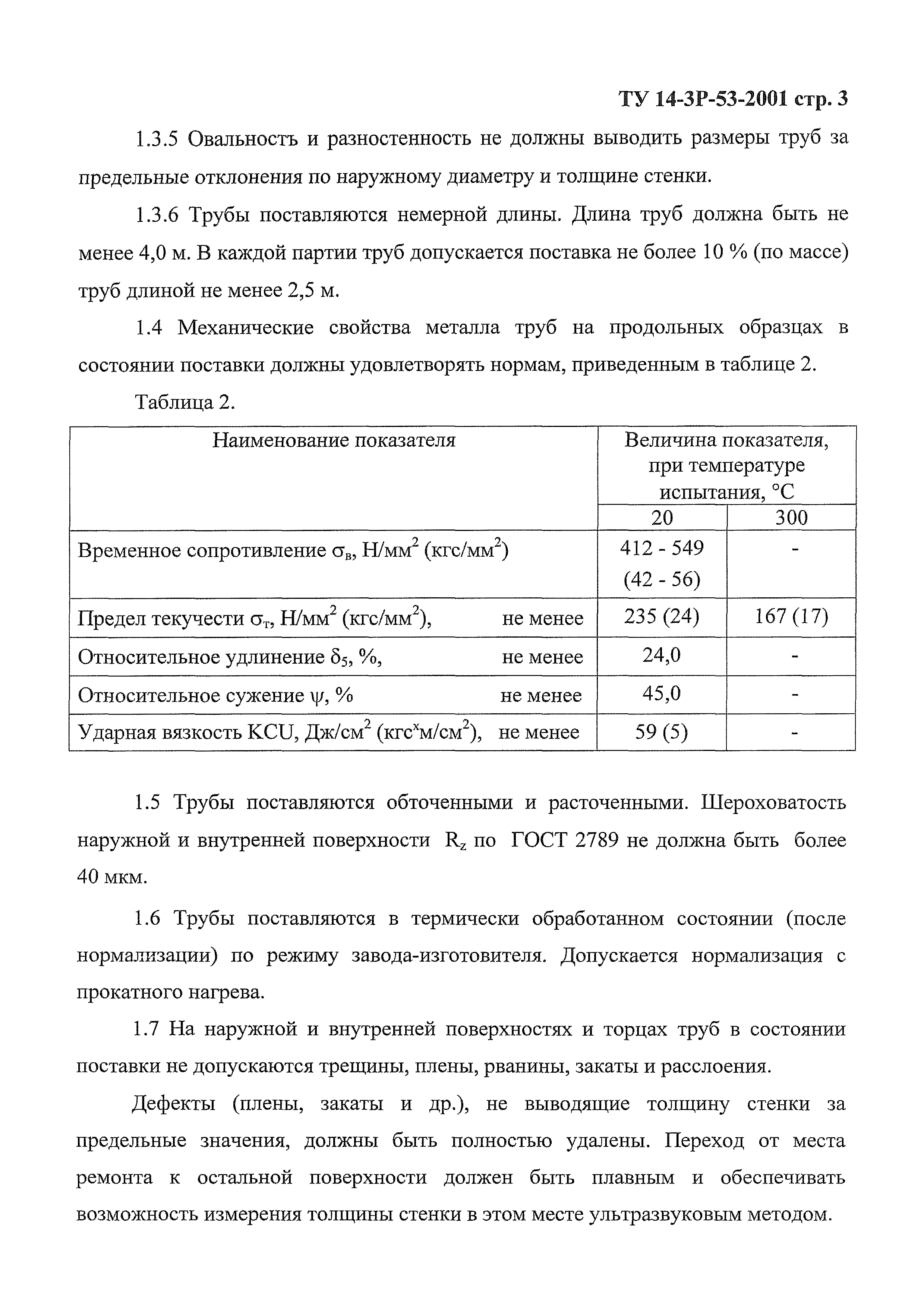

Область применения:	Технические условия распространяются на трубы стальные бесшовные механически обработанные из стали марки 20, предназначенные для паропроводов, имеющих рабочее давление до 6 МПа (60 кгс/см2) и рабочую температуру до 300 градусов Цельсия

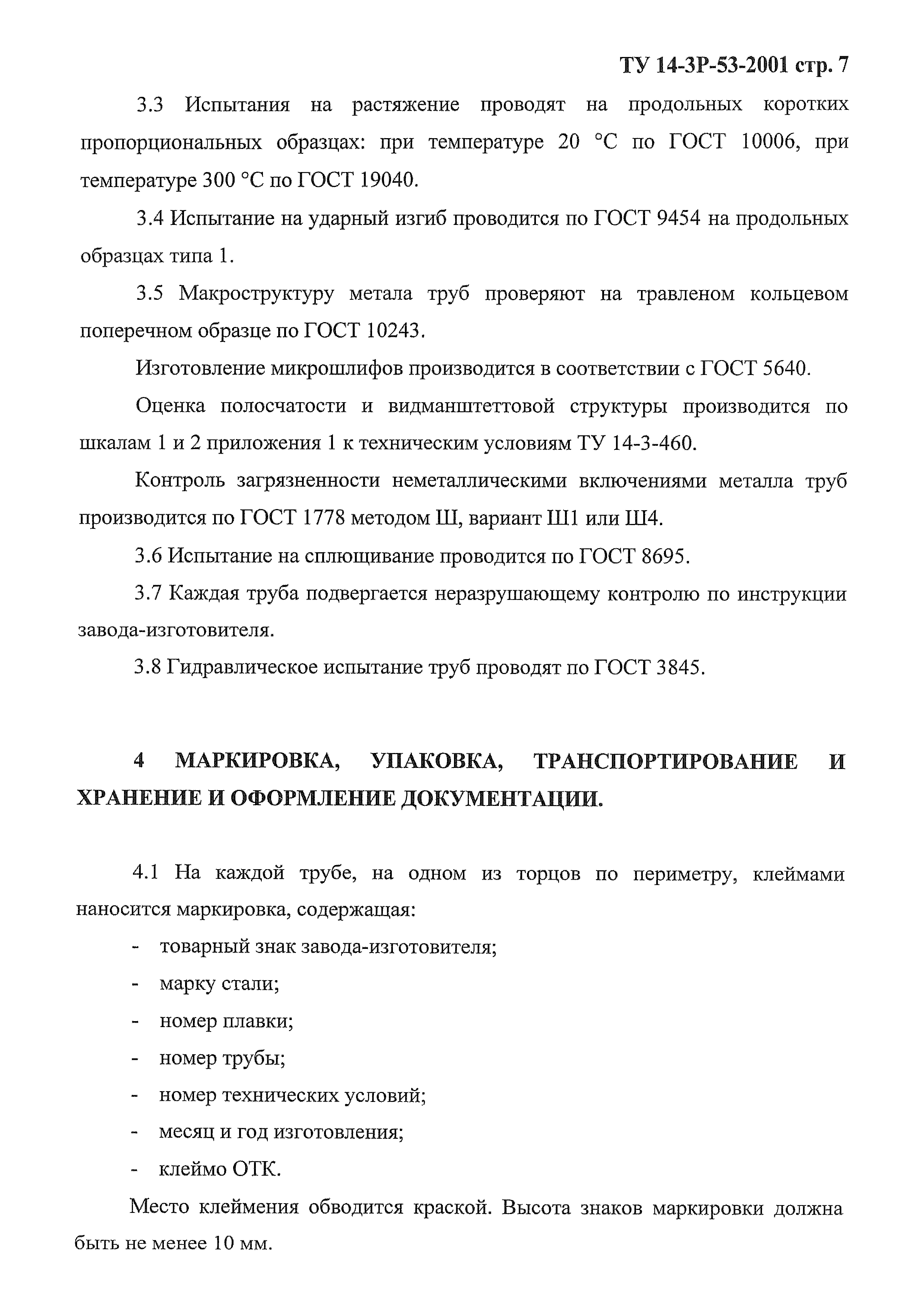

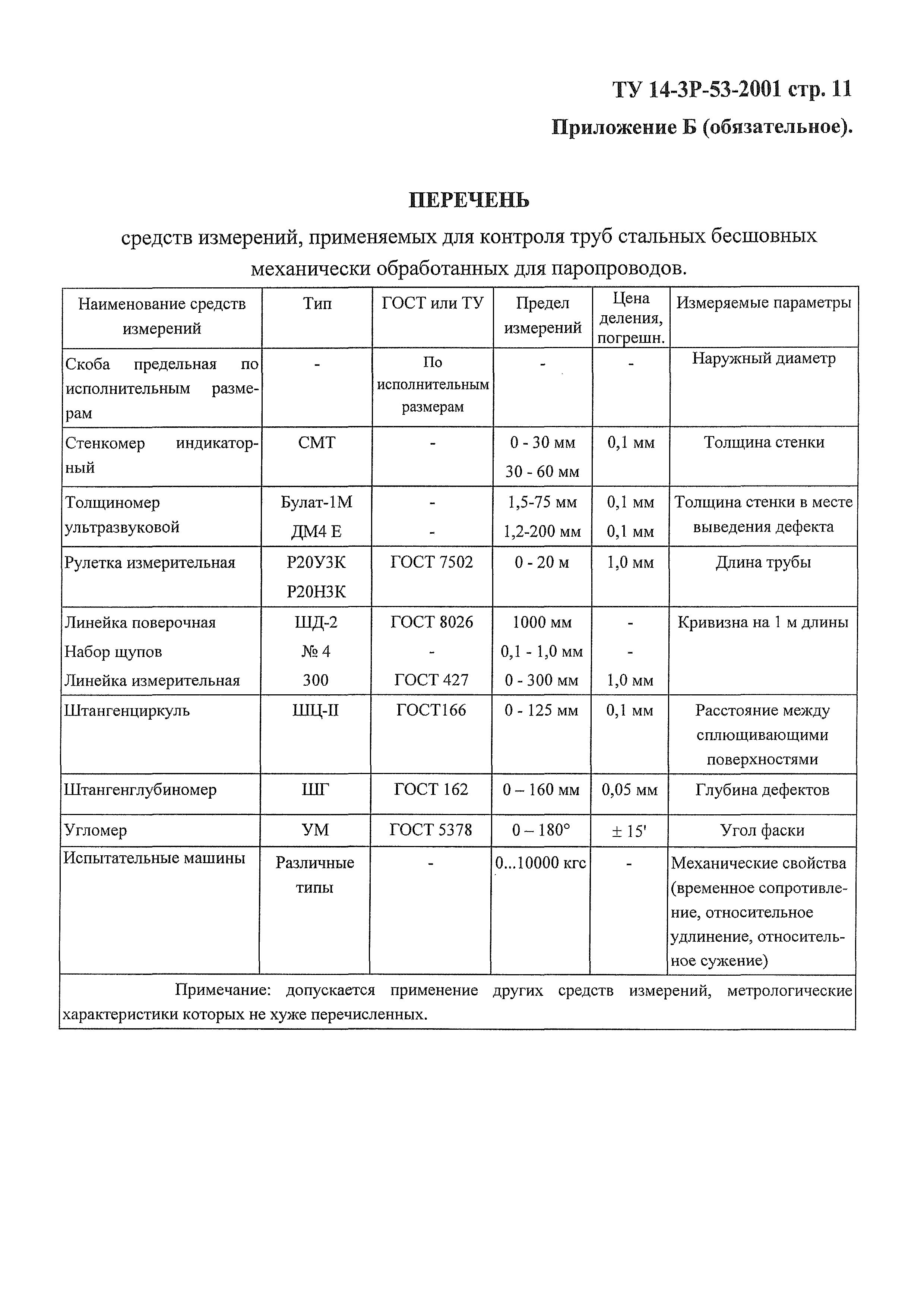

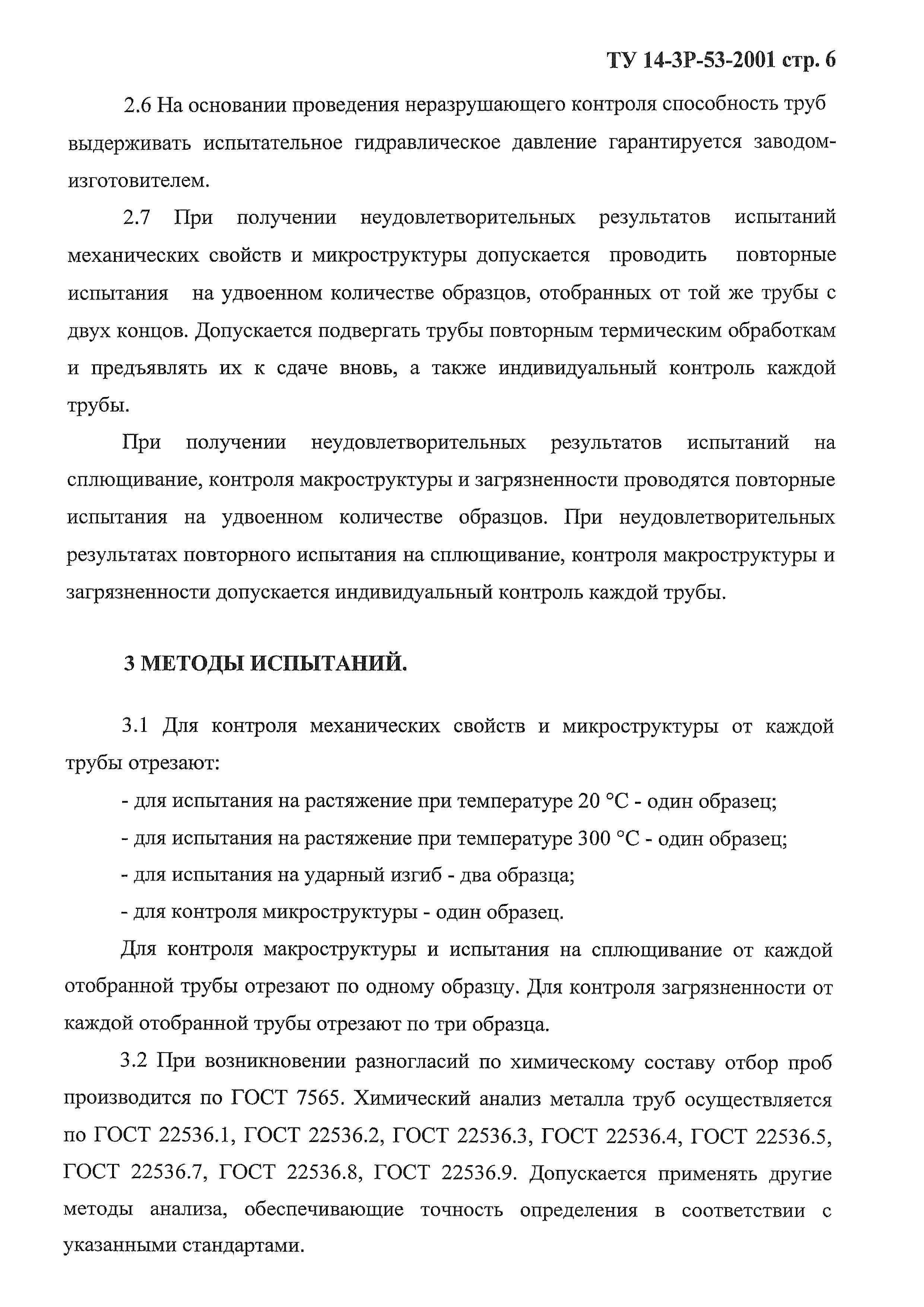

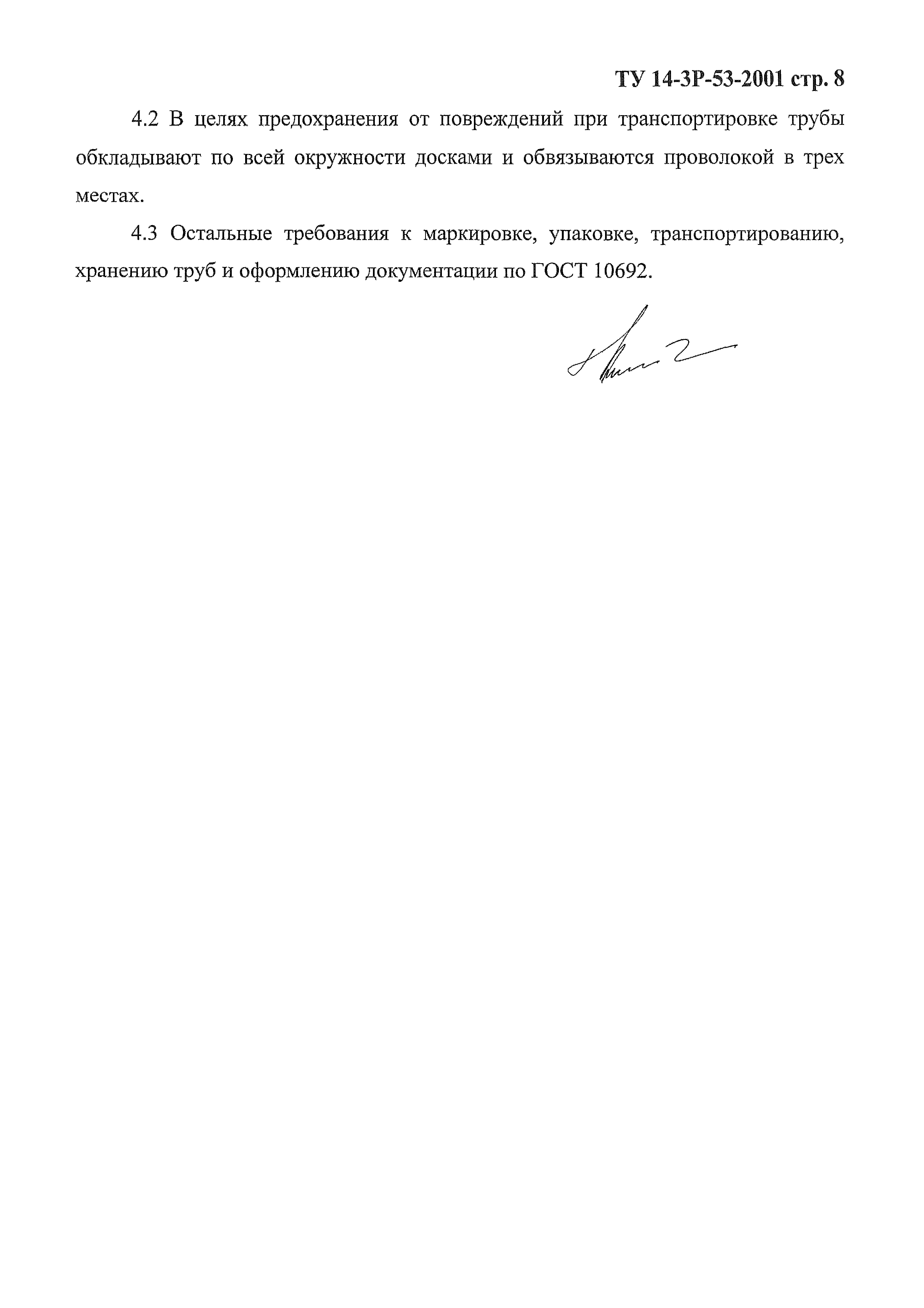

Оглавление:	1 Технические требования 2 Правила приемки 3 Методы испытаний 4 Маркировка, упаковка, транспортирование и хранение и оформление документации Приложение А (справочное). Ссылочные нормативные документы Приложение Б (обязательное). Перечень средств измерений, применяемых для контроля труб стальных бесшовных механически обработанных для паропроводов Приложение В (обязательное). Лист регистрации изменений
Разработан:	ОАО ЧТПЗ
Утверждён:	26.07.2001 ТК 357 Стальные и чугунные трубы и баллоны
Принят:	08.06.2001 НПКБ
Заменяет собой:	ТУ 14-3-1776-91

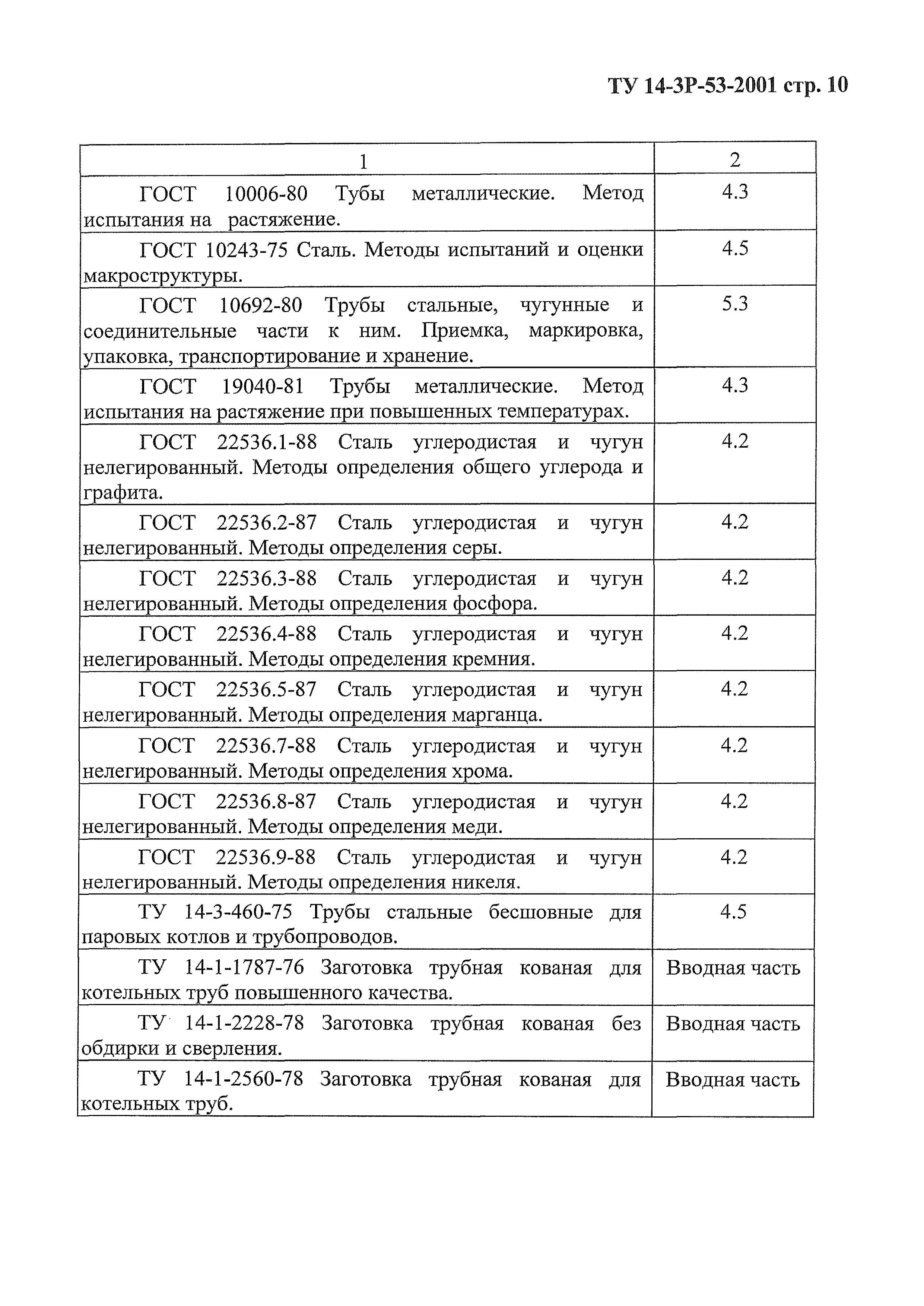

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 3845-75 «Трубы металлические. Метод испытания гидравлическим давлением» ГОСТ 8695-75 «Трубы. Метод испытания на сплющивание» ГОСТ 10006-80 «Трубы металлические. Метод испытания на растяжение» ГОСТ 10692-80 «Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 10243-75 «Сталь. Методы испытаний и оценки макроструктуры» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 22536.2-87 «Сталь углеродистая и чугун нелегированный. Методы определения серы» ГОСТ 22536.5-87 «Сталь углеродистая и чугун нелегированный. Методы определения марганца» ГОСТ 22536.8-87 «Сталь углеродистая и чугун нелегированный. Методы определения меди» ГОСТ 22536.1-88 «Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита» ГОСТ 22536.3-88 «Сталь углеродистая и чугун нелегированный. Методы определения фосфора» ГОСТ 22536.4-88 «Сталь углеродистая и чугун нелегированный. Методы определения кремния» ГОСТ 22536.6-88 «Сталь углеродистая и чугун нелегированный. Методы определения мышьяка» ГОСТ 22536.7-88 «Сталь углеродистая и чугун нелегированный. Методы определения хрома» ГОСТ 22536.9-88 «Сталь углеродистая и чугун нелегированный. Методы определения никеля» ГОСТ 162-90 «Штангенглубиномеры. Технические условия» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 19040-81 «Трубы металлические. Метод испытания на растяжение при повышенных температурах» ГОСТ 5378-88 «Угломеры с нониусом. Технические условия» ГОСТ 5640-68 «Сталь. Металлографический метод оценки микроструктуры листов и ленты» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 8026-92 «Линейки поверочные. Технические условия»
