Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Открытым акционерным обществом "Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве" (ОАО "ПНИИИС")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 июля 2015 г. N 78-П)

За принятие проголосовали:

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 ноября 2015 г. N 1694-ст межгосударственный стандарт ГОСТ 5180-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.

5 ВЗАМЕН ГОСТ 5180-84

6 ПЕРЕИЗДАНИЕ. Февраль 2019 г.

Настоящий стандарт распространяется на дисперсные песчаные и глинистые грунты, устанавливает методы лабораторного определения физических характеристик, применяемые при лабораторных испытаниях грунтов в процессе инженерно-геологических изысканий для строительства.

Настоящий стандарт не распространяется на крупнообломочные грунты.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия

Ссылка исключена с 01.04.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 20.11.2024 N 1716-ст.

Ссылка исключена с 01.04.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 20.11.2024 N 1716-ст.

ГОСТ 8984 Силикагель-индикатор. Технические условия

ГОСТ 9147 Посуда и оборудование лабораторные фарфоровые. Технические условия

ГОСТ 10778 <1> Шпатели. Технические условия

--------------------------------

<1> Утратил силу в Российской Федерации с 01.01.95.

ГОСТ 12071 Грунты. Отбор, упаковка, транспортирование и хранение образцов

ГОСТ 18481 Ареометры и цилиндры стеклянные. Общие технические условия

ГОСТ 22524 Пикнометры стеклянные. Технические условия

Ссылка исключена с 01.04.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 20.11.2024 N 1716-ст.

ГОСТ 25100 Грунты. Классификация

ГОСТ 25336 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 28498 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ 30416-2020 Грунты. Лабораторные испытания. Общие положения

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

ГОСТ OIML R 76-1 <2> Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

--------------------------------

<2> В Российской Федерации также действует ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".

(сноска 2 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

(примечание в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

В настоящем стандарте применены термины по ГОСТ 25100 и ГОСТ 30416, а также следующий термин с соответствующим определением:

3.1 суммарная влажность мерзлого грунта w_tot: Отношение массы всех видов воды (ледяных включений, прослоев, линз, порового льда и незамерзшей воды) в мерзлом грунте к массе этого грунта, высушенного до постоянной массы.

3.2 плотность песчаного грунта в рыхлом состоянии: Масса единицы объема песчаного грунта в воздушно-сухом рыхлом состоянии.

(п. 3.2 введен Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

3.3 плотность песчаного грунта в плотном состоянии: Масса единицы объема песчаного грунта в воздушно-сухом уплотненном состоянии.

(п. 3.3 введен Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

3.4 угол естественного откоса песчаного грунта: Предельный угол наклона откоса, при котором грунт находится в устойчивом состоянии.

(п. 3.4 введен Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

4.1 Отбор, упаковку, транспортирование и хранение образцов грунта ненарушенного (монолитов) и нарушенного сложения следует проводить в соответствии с ГОСТ 12071.

4.2 Подготовку к испытаниям и определение плотности мерзлых грунтов следует проводить в помещении с отрицательной температурой на не подвергавшихся оттаиванию образцах с учетом положений ГОСТ 30416.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

4.3 Физические характеристики следует определять не менее чем для двух параллельных проб, отбираемых из исследуемого образца грунта.

4.4 Значение характеристик вычисляют как среднее арифметическое результатов параллельных определений. Разница между параллельными определениями не должна превышать значений по приложению А. Если разница превышает допустимую, количество определений следует увеличить. При этом среднее арифметическое значение характеристик определяют между ближайшими полученными результатами, имеющими наименьшую разницу.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

4.5 При обработке результатов испытаний плотность и влажность вычисляют с точностью согласно ГОСТ 30416.

4.6 Погрешность измерения массы (взвешивания) не должна превышать: при массе от 10 до 1000 г - 0,02 г, при массе свыше 1000 г - 5 г.

4.7 Метод определения характеристики грунта выбирается в зависимости от его свойств в соответствии с ГОСТ 30416-2020 (приложение А). Определение нижнего предела пластичности допускается определять методом прессования согласно приложению К. Определение плотности частиц засоленных грунтов возможно определять, используя метод двух пикнометров (приложение Л).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

4.8 Применяемые средства измерений должны быть утвержденного типа в соответствии с действующим законодательством <1> государства, принявшего настоящий стандарт, и внесены в реестр средств измерений <2>, действующий на территории государства, принявшего настоящий стандарт. Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в реестр средств измерений <2> или свидетельством о поверке <3>.

(п. 4.8 введен Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

--------------------------------

<1> В Российской Федерации в соответствии с Федеральным законом от 26 июня 2008 г. N 102-ФЗ "Об обеспечении единства измерений" (статья 12, пункт 1).

<2> В Российской Федерации в соответствии с Государственным реестром средств измерений (https://fgis.gost.ru).

<3> В Российской Федерации в соответствии с Федеральным законом от 26 июня 2008 г. N 102-ФЗ "Об обеспечении единства измерений" (статья 13, пункт 4).

(сноски введены Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

4.9 Результаты лабораторных испытаний заносят в журналы (ведомости) в соответствии с ГОСТ 30416-2020 (пункт 4.18).

(п. 4.9 введен Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

5.1 Необходимое оборудование:

- сушильный шкаф;

- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- металлические или стеклянные бюксы по ГОСТ 25336;

- шпатель по ГОСТ 10778;

- сито с сеткой 1 мм по действующим документам по стандартизации <4>.

(введено Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

--------------------------------

<4> В Российской Федерации в соответствии с ГОСТ Р 51568-99 "Сита лабораторные из металлической проволочной сетки. Технические условия".

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

5.2.1 Пробу грунта для определения влажности отбирают массой 15 - 50 г, помещают в заранее высушенный, взвешенный (m) и пронумерованный бюкс и плотно закрывают крышкой. При отборе пробы из образца нарушенной структуры грунт нужно тщательно перемешать, чтобы влажность распределилась по образцу равномерно. Если в исследуемом грунте присутствуют включения, то при отборе пробы на влажность нужно удалить все видимые включения.

5.2.2 Пробу грунта для определения гигроскопической влажности w_г грунта массой 15 - 20 г следует отбирать методом квартования по ГОСТ 30416 из грунта в воздушно-сухом состоянии, растертого, просеянного сквозь сито с сеткой 1 мм и выдержанного открытым не менее 2 ч при данных температуре и влажности воздуха.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

5.3.1 Пробу грунта в закрытом бюксе взвешивают.

5.3.2 Открытую бюксу помещают в нагретый сушильный шкаф. Грунт высушивают до постоянной массы при температуре (105 +/- 2) °C.

Загипсованные грунты высушивают при температуре (80 +/- 2) °C. Постоянная масса может быть достигнута после выдерживания грунта в сушильном шкафу с принудительной конвекцией в течение установленного периода времени, который определяется опытным путем в зависимости от свойств грунта и характеристик сушильного шкафа либо по 5.3.3 - 5.3.6.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

5.3.3 Песчаные грунты высушивают в течение не менее 3 ч, а остальные - в течение не менее 5 ч.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

Последующие высушивания песчаных грунтов производят в течение не менее 1 ч, а остальных - в течение не менее 2 ч.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

5.3.4 Загипсованные грунты высушивают в течение не менее 8 ч. Последующие высушивания проводят в течение не менее 2 ч.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

5.3.5 После каждого высушивания закрытую бюксу охлаждают до температуры помещения и взвешивают.

Высушивание проводят до получения разности масс грунта с бюксой при двух последующих взвешиваниях не более 0,02 г.

5.3.6 Если при повторном взвешивании грунта, содержащего органические вещества, наблюдается увеличение массы, то за результат взвешивания принимают наименьшую массу.

Влажность грунта w, %, вычисляют по формуле

где m₁ - масса влажного грунта с бюксой, г;

m₀ - масса высушенного грунта с бюксой, г;

m - масса пустой бюксы, г.

Допускается выражать влажность грунта в долях единицы.

Результаты испытаний следует внести в журнал (приложение Б).

Используют оборудование по 5.1.

6.2.1 Образец мерзлого грунта массой 0,5 - 2 кг (в зависимости от криогенной текстуры грунта) помещают в полиэтиленовый пакет, плотно завязывают; для предотвращения вытекания из пакета влаги пакет с грунтом помещают в предварительно высушенную чашку.

6.2.2 Дают грунту оттаять.

6.2.3 Весь образец грунта перемешивают, доводят до однородного состояния.

6.2.4 Пробу грунта отбирают согласно 5.2.1.

Пробу грунта в бюксе взвешивают и высушивают в соответствии с требованиями 5.3.

Суммарную влажность мерзлого грунта w_tot рассчитывают согласно 5.4 по формуле (1).

7.1 Границу текучести следует определять как влажность приготовленной из исследуемого грунта пасты, при которой балансирный конус погружается под действием собственной массы за 5 с на глубину 10 мм.

7.2 Необходимое оборудование:

- сушильный шкаф;

- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- металлические или стеклянные бюксы по ГОСТ 25336;

- балансирный конус Васильева с цилиндрической чашкой (внутренний диаметр чашки (50 +/- 5) мм, внутренняя высота чашки (40 +/- 5) мм);

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- фарфоровая по ГОСТ 9147 или металлическая чашка диаметром 7 - 8 см;

- шпатель по ГОСТ 10778;

- ступка с пестиком по ГОСТ 9147;

- сито с сеткой 1 мм по действующим документам по стандартизации <1>;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- мелкая терка;

- вазелин.

--------------------------------

<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 "Сита лабораторные из металлической проволочной сетки. Технические условия".

(сноска в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

Примечание - Балансирный конус представляет собой металлический пенетрационный конус (угол при вершине 30°) с двумя противовесами, жестко закрепленными на нем так, что центр тяжести устройства в рабочем положении опущен ниже вершины конуса для устойчивости при измерениях. Конус имеет кольцевую риску - 10 мм от вершины и общую массу (76 +/- 0,2) г. Комплектуется чашкой для грунтовой пасты и подставкой.

7.3.1 Для определения границы текучести используют монолиты или образцы нарушенного сложения, для которых требуется сохранение природной влажности.

Для грунтов, содержащих органические вещества и илы, границу текучести определяют сразу после вскрытия образца, не допускается использование данных грунтов в воздушно-сухом состоянии.

Для грунтов, не содержащих органических веществ, возможно использование образцов грунтов в воздушно-сухом состоянии.

7.3.2 Образец грунта природной влажности разминают шпателем в чашке или натирают на мелкой терке с добавкой дистиллированной воды, если это требуется, удалив из него растительные остатки крупнее 1 мм, отбирают из размельченного грунта методом квартования по ГОСТ 30416 пробу массой около 100 г. При наличии в грунтовой пасте включений размером более 1 мм требуется пропустить грунтовую пасту сквозь сито с сеткой N 1.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

Пробу выдерживают в закрытом стеклянном сосуде не менее 2 ч. Для тяжелых суглинков и глин время выдержки увеличивают до 6 ч.

7.3.3 При проведении испытания с использованием образца грунта в воздушно-сухом состоянии его растирают в фарфоровой ступке или в растирочной машине, не допуская дробления частиц грунта и одновременно удаляя из него растительные остатки крупнее 1 мм, просеивают сквозь сито с сеткой 1 мм. Прошедший сквозь сито грунт увлажняют дистиллированной водой до состояния густой пасты, перемешивая шпателем, и выдерживают в закрытом стеклянном сосуде согласно 7.3.2.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

7.3.4 Для удаления избытка влаги из образцов илов производят обжатие грунтовой пасты, помещенной в хлопчатобумажную ткань между листами фильтровальной бумаги, под давлением (пресс, груз). Грунтовую пасту из илов не допускается выдерживать в закрытом стеклянном сосуде.

7.3.5 Добавлять сухой грунт в грунтовую пасту не допускается.

7.4.1 Подготовленную грунтовую пасту тщательно перемешивают шпателем и небольшими порциями плотно (без воздушных полостей) укладывают в цилиндрическую чашку. Поверхность пасты заглаживают шпателем вровень с краями чашки.

7.4.2 Балансирный конус, смазанный тонким слоем вазелина, подводят к поверхности грунтовой пасты так, чтобы его острие касалось пасты. Затем плавно отпускают конус, позволяя ему погружаться в пасту под действием собственного веса.

7.4.3 Погружение конуса в пасту в течение 5 с на глубину 10 мм показывает, что грунт имеет влажность, соответствующую границе текучести.

7.4.4 При погружении конуса в течение 5 с на глубину менее 10 мм грунтовую пасту извлекают из чашки, присоединяют к оставшейся пасте, добавляют немного дистиллированной воды, тщательно перемешивают ее и повторяют операции, указанные в 7.4.1 - 7.4.3.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

7.4.5 При погружении конуса за 5 с на глубину более 10 мм грунтовую пасту из чашки перекладывают в фарфоровую чашку, слегка подсушивают на воздухе, непрерывно перемешивая шпателем, и повторяют операции, указанные в 7.4.1 - 7.4.3.

7.4.6 По достижении границы текучести (7.4.3) из пасты отбирают пробы массой 15 - 30 г для определения влажности в соответствии с требованиями 5.2 - 5.3.

Влажность грунта на границе текучести w_L рассчитывают в соответствии с требованием 5.4.

Результаты испытаний следует внести в журнал (приложение В).

8.1 Границу раскатывания (пластичности) следует определять как влажность приготовленной из исследуемого грунта пасты, при которой паста, раскатываемая в жгут диаметром 3 мм, начинает распадаться на кусочки длиной 3 - 10 мм.

- сушильный шкаф;

- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- металлические или стеклянные бюксы по ГОСТ 25336;

- балансирный конус Васильева с цилиндрической чашкой;

- фарфоровая по ГОСТ 9147 или металлическая чашка диаметром 7 - 8 см;

- шпатель по ГОСТ 10778;

- ступка с пестиком по ГОСТ 9147;

- сито с сеткой 1 мм по действующим документам по стандартизации <1>;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- мелкая терка;

- вазелин.

--------------------------------

<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 "Сита лабораторные из металлической проволочной сетки. Технические условия".

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

Подготовку грунта производят в соответствии с 7.3 или используют часть грунта (40 - 50 г), подготовленного для определения влажности на границе текучести.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

8.4.1 Подготовленную грунтовую пасту тщательно перемешивают, берут небольшой кусочек и раскатывают ладонью на стеклянной или пластмассовой пластинке до образования жгута диаметром около 3 мм. Также допускается раскатывание жгута пальцами одной руки по ладони другой. Если при этой толщине жгут сохраняет связность и пластичность, его собирают в комок и вновь раскатывают до образования жгута диаметром около 3 мм. Раскатывать следует, слегка нажимая на жгут, длина жгута не должна превышать ширины ладони. Раскатывание продолжают до тех пор, пока жгут не начинает распадаться по поперечным трещинам на кусочки длиной 3 - 10 мм.

8.4.2 Кусочки распадающегося жгута собирают в бюксы, накрываемые крышками. Когда масса грунта в стаканчиках достигнет 10 - 15 г, определяют влажность в соответствии с требованиями 5.2 - 5.3.

Влажность грунта на границе раскатывания w_р рассчитывают в соответствии с требованиями 5.4.

Результаты испытаний следует внести в журнал (приложение В).

- кольцо-пробоотборник;

- кольцо-насадка;

- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- штангенциркуль по ГОСТ 166;

- нож;

- винтовой пресс;

- пластинки с гладкой поверхностью (из стекла, металла и т.д.);

- плоская лопатка;

- вазелин или консистентная смазка.

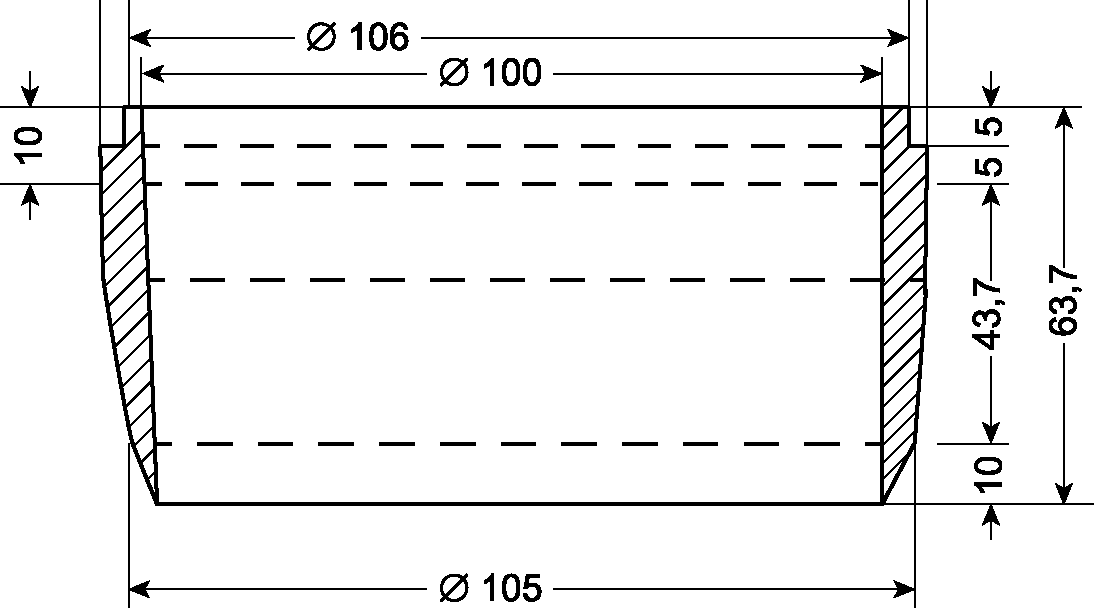

9.2.1 Согласно требованиям таблицы 1 выбирают режущее кольцо-пробоотборник.

9.2.2 Кольца-пробоотборники изготавливают из стали с антикоррозионным покрытием или из других материалов, не уступающих по твердости и коррозионной стойкости.

9.2.3 Кольца нумеруют, штангенциркулем измеряют внутренний диаметр и высоту с погрешностью не более 0,1 мм и взвешивают. По результатам измерений вычисляют объем кольца с точностью до 0,1 см³.

9.2.4 Пластинки с гладкой поверхностью (из стекла, металла и т.д.) нумеруют и взвешивают.

9.3.1 Кольцо-пробоотборник смазывают с внутренней стороны тонким слоем вазелина или консистентной смазки.

9.3.2 Верхнюю зачищенную плоскость образца грунта выравнивают, срезая излишки грунта ножом, устанавливают на ней режущий край кольца и винтовым прессом или вручную через насадку слегка вдавливают кольцо в грунт, фиксируя границу образца для испытаний. Затем грунт снаружи кольца обрезают на глубину 5 - 10 мм ниже режущего края кольца, формируя столбик диаметром на 1 - 2 мм больше наружного диаметра кольца. Периодически, по мере срезания грунта, легким нажимом пресса или насадки насаживают кольцо на столбик грунта, не допуская перекосов. После заполнения кольца грунт подрезают на 8 - 10 мм ниже режущего края кольца и отделяют его.

Грунт, выступающий за края кольца, срезают ножом, зачищают поверхность грунта вровень с краями кольца и закрывают торцы пластинками.

9.3.3 При пластичном или сыпучем грунте кольцо плавно, без перекосов вдавливают в него и удаляют грунт вокруг кольца. Затем зачищают поверхность грунта, накрывают кольцо пластинкой и подхватывают его снизу плоской лопаткой.

9.3.4 Кольцо с грунтом и пластинками взвешивают.

Плотность грунта , г/см³, вычисляют по формуле

где m₁ - масса грунта с кольцом и пластинками, г;

m₀ - масса кольца, г;

m₂ - масса пластинок, г;

V - внутренний объем кольца, см³.

Результаты испытаний следует внести в журнал (приложение Г).

- нож;

- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- нить;

- парафин;

- песчаная баня;

- штатив.

10.2.1 Вырезают образец грунта объемом не менее 50 см³ и придают ему округлую форму, срезая острые выступающие части.

10.2.2 Образец обвязывают тонкой прочной нитью со свободным концом длиной 15 - 20 см, имеющим петлю для подвешивания к серьге весов.

10.2.3 Парафин, не содержащий примесей, нагревают до температуры 57 °C - 60 °C.

10.3.1 Обвязанный нитью образец грунта взвешивают.

10.3.2 Образец грунта покрывают парафиновой оболочкой, погружая его на 2 - 3 с в нагретый парафин. При этом пузырьки воздуха, обнаруженные в застывшей парафиновой оболочке, удаляют, прокалывая их и заглаживая места проколов нагретой иглой. Эту операцию повторяют до образования плотной парафиновой оболочки.

10.3.3 Охлажденный парафинированный образец взвешивают.

10.3.4 Затем парафинированный образец взвешивают в сосуде с водой. Для этого над чашей весов устанавливают подставку для сосуда с водой так, чтобы исключить ее касание к чаше весов (или снимают подвес с чашей с серьги, уравновесив весы дополнительным грузом). К серьге коромысла подвешивают образец и опускают в сосуд с водой. Объем сосуда и длина нити должны обеспечить полное погружение образца в воду. При этом образец не должен касаться дна и стенок сосуда.

Примечание - Допускается применять метод обратного взвешивания. На чашу циферблатных весов устанавливают сосуд с водой и взвешивают его. Затем в жидкость догружают образец, подвешенный к штативу, и вновь взвешивают сосуд с водой и погруженным в нее образцом.

10.3.5 Взвешенный образец вынимают из воды, промокают фильтровальной бумагой и взвешивают для проверки герметичности оболочки. Если масса образца увеличилась более чем на 0,02 г по сравнению с первоначальной, образец следует забраковать и повторить испытание с другим образцом.

10.4.1 Плотность грунта , г/см³, вычисляют по формуле

где m - масса образца грунта до парафинирования, г;

m₁ - масса парафинированного образца грунта, г;

m₂ - результат взвешивания образца в воде - разность масс парафинированного образца и вытесненной им воды, г;

- плотность парафина, принимаемая равной 0,900 г/см³;

- плотность воды при температуре испытаний, г/см³.

Примечание - Плотность парафина следует уточнять для каждой партии парафина. Плотность воды в зависимости от температуры следует принимать по справочному приложению И.

10.4.2 При применении метода обратного взвешивания плотность грунта вычисляют по формуле

где m, , - то же, что и в формуле (3);

m₃ - масса сосуда с водой, г;

m₄ - масса сосуда с водой и погруженным в нее парафинированным образцом, г.

Результаты испытаний следует внести в журнал (приложение Д).

- нейтральная жидкость (керосин, лигроин и др.);

- ареометр по ГОСТ 18481;

- нить;

- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- штатив.

11.2.1 Образец грунта и нейтральная жидкость (керосин, лигроин и др.) должны иметь отрицательную температуру.

11.2.2 Образец грунта отбирают округлой формы массой 100 - 150 г и обвязывают нитью (10.2.2). Для грунтов с немассивной криогенной текстурой масса образца может быть увеличена.

11.2.3 Определяют плотность нейтральной жидкости ареометром при температуре испытания.

11.3.1 Обвязанный нитью образец грунта взвешивают.

11.3.2 Затем образец взвешивают, погрузив его в нейтральную жидкость. Взвешивание производят в соответствии с указаниями 10.3.4.

Плотность грунта , г/см³, вычисляют по формуле

где m - масса образца (до погружения), г;

m₁ - результат взвешивания образца в нейтральной жидкости - разность масс образца и вытесненной им жидкости, г;

- плотность нейтральной жидкости при температуре испытаний, г/см³.

При применении метода обратного взвешивания плотность грунта вычисляют по формуле

где m и - то же, что и в формуле (5);

m₃ - масса сосуда с нейтральной жидкостью, г;

m₄ - масса сосуда с нейтральной жидкостью и погруженным в нее образцом, г.

Результаты испытаний следует внести в журнал (приложение Е).

12.1 Для определения плотности сухого грунта предварительно определяют влажность грунта и его плотность при этой влажности в соответствии с требованиями разделов 5 - 6 и 9 - 11 настоящего стандарта.

12.2 Плотность сухого грунта , г/см³, вычисляют по формуле

где - плотность грунта, г/см³;

w - влажность грунта, %.

Примечание - Плотность частиц грунта определяется отношением массы частиц грунта к их объему.

- пикнометры емкостью 100 см³ по ГОСТ 22524;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- сушильный шкаф;

- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- металлические или стеклянные бюксы по ГОСТ 25336;

- термометр по ГОСТ 28498 или погружной электронный термометр с погрешностью измерения +/- 0,5 °C;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- песчаная баня;

- дистиллированная вода;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- ступка с пестиком по ГОСТ 9147;

- сито с сеткой 2 мм по действующим документам по стандартизации <1>.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

--------------------------------

<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 "Сита лабораторные из металлической проволочной сетки. Технические условия".

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

13.2.1 Образец грунта в воздушно-сухом состоянии размельчают в фарфоровой ступке, отбирают методом квартования по ГОСТ 30416 среднюю пробу массой 100 - 200 г и просеивают сквозь сито с сеткой 2 мм, остаток на сите растирают в ступке и просеивают сквозь то же сито.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

13.2.2 Из перемешанной средней пробы берут навеску грунта из расчета 15 г на каждые 100 мл емкости пикнометра и высушивают до постоянной массы в соответствии с требованиями 5.2 - 5.3.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

Допускается использовать грунт в воздушно-сухом состоянии, определив его гигроскопическую влажность.

13.2.3 Исключен с 01.04.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 20.11.2024 N 1716-ст.

13.3.1 Пикнометр, наполненный на 1/3 дистиллированной водой, взвешивают. Затем через воронку всыпают в него высушенную пробу грунта и снова взвешивают.

13.3.2 Пикнометр с водой и грунтом взбалтывают и ставят кипятить на песчаную баню. Продолжительность спокойного кипячения (с момента начала кипения) должна составлять: для песков и супесей - 30 мин, для суглинков и глин - 1 ч.

13.3.3 После кипячения пикнометр следует охладить и долить дистиллированной водой до мерной риски на горлышке, а если пикнометр с капилляром в пробке - до шейки пикнометра.

Пикнометр охлаждают до комнатной температуры в ванне с водой. Температуру пикнометра определяют по температуре воды в ванне, измеряемой с точностью до +/- 0,5 °C термометром, расположенным в средней части ванны между пикнометрами.

13.3.4 После охлаждения пикнометра следует поправить положение мениска воды в нем, добавляя из капельницы дистиллированную воду. В пикнометре с мерной риской низ мениска должен совпадать с ней. Возможные капли воды выше риски удаляют фильтровальной бумагой. Пикнометр с капилляром доливают примерно до середины шейки пикнометра, закрывают пробку и удаляют выступившую из капилляра воду фильтровальной бумагой. Проверяют отсутствие пузырьков воздуха под пробкой и при их наличии вновь доливают воду.

Пикнометр вытирают снаружи и взвешивают.

13.3.5 Далее выливают содержимое пикнометра, ополаскивают его, наливают в него дистиллированную воду и выдерживают в ванне с водой при той же температуре. Затем выполняют операции, указанные в 13.3.4, и взвешивают пикнометр с водой.

Примечание - При большом количестве испытаний следует заранее определить объемы пикнометров (до мерной риски) и их массы с водой при различных температурах, находящихся в интервале температур испытаний.

Объем пикнометра V_п, см³, вычисляют по формуле

где - масса пикнометра с дистиллированной водой (или нейтральной жидкостью) - при температуре тарировки, г;

m_п - масса пустого пикнометра, г;

- плотность воды (или нейтральной жидкости) при той же температуре, г/см³ (см. приложение И - для дистиллированной воды).

Массу пикнометра с дистиллированной водой или нейтральной жидкостью m₂, г, при температуре испытаний вычисляют по формуле

где - плотность воды (или нейтральной жидкости) при температуре испытаний.

Плотность частиц грунта , г/см³, вычисляют по формуле

где m₀ - масса сухого грунта, г;

m₁ - масса пикнометра с водой и грунтом после кипячения при температуре испытания, г;

m₂ - масса пикнометра с водой при той же температуре, г;

- плотность воды при той же температуре, г/см³.

Примечание - Массу сухого грунта m₀ определяют как разность результатов двух взвешиваний, выполненных по 13.3.1.

В случае использования грунта в воздушно-сухом состоянии m₀ вычисляют по формуле

где m - масса пробы воздушно-сухого грунта, г;

w_g - гигроскопическая влажность грунта, %.

Результаты испытаний следует внести в журнал (приложение Ж).

- пикнометры емкостью 100 см³ по ГОСТ 22524;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- сушильный шкаф;

- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- металлические или стеклянные бюксы по ГОСТ 25336;

- термометр по ГОСТ 28498;

- муфельная печь;

- нейтральная жидкость;

- ареометр для нейтральной жидкости по ГОСТ 18481;

- силикагель-индикатор по ГОСТ 8984;

- фарфоровые ступка с пестиком по ГОСТ 9147;

- сито с сеткой 2 мм по действующим документам по стандартизации <1>.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

--------------------------------

<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 "Сита лабораторные из металлической проволочной сетки. Технические условия".

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

14.2.1 Подготовку пробы грунта производят в соответствии с указаниями 13.2.1 и 13.2.2.

14.2.2 Нейтральная жидкость (например, керосин) должна быть обезвожена и профильтрована. Керосин обезвоживают путем взбалтывания его с силикагелем, прокаленным в муфельной печи при температуре 500 °C в течение 4 ч. Силикагель берут из расчета 250 г на 1 л керосина.

Плотность керосина после обезвоживания и очистки должна быть установлена с помощью ареометра.

Испытания проводят в соответствии с указаниями 13.3.1 - 13.3.5, применяя обезвоженный керосин вместо дистиллированной воды и вакуумирование вместо кипячения: степень разряжения при вакуумировании следует определять по началу выделения пузырьков воздуха; вакуумирование следует продолжать до прекращения выделения пузырьков, но не менее 1 ч. При всех взвешиваниях температура керосина должна быть постоянной, в пределах +/- 1 °C.

Плотность частиц грунта , г/см³, определенную с помощью нейтральной жидкости, вычисляют по формуле

где m₀ - масса сухого грунта, г;

m₁ - масса пикнометра с керосином и грунтом, г;

m₂ - масса пикнометра с керосином, г;

- плотность керосина при температуре испытания, г/см³.

Результаты испытаний следует внести в журнал (приложение Ж).

(раздел 15 введен Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

Оборудование включает в себя:

- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;

- стакан для уплотнения грунта (например, металлический цилиндр с плоским дном, объемом 250 см³ и внутренним диаметром (60 +/- 5) мм).

Примечание - Допускается применение стаканов для уплотнения грунта различной конструкции, позволяющих получать результат с заданной точностью;

- колотушка деревянная ((высота - (225 +/- 5) мм, диаметр - (40 +/- 5) мм));

- воронка конусообразная с длинным стеблем с диаметром выходного отверстия 7 мм;

- сито с диаметром отверстия или сеткой 5 мм по действующим документам по стандартизации <1>;

- линейка металлическая негнущаяся длиной не менее 150 мм;

- противень лабораторный.

--------------------------------

<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 "Сита лабораторные из металлической проволочной сетки. Технические условия".

15.2.1 Песчаный грунт, предназначенный для испытания в воздушно-сухом состоянии, высушивают на воздухе до тех пор, пока разница в его массе будет не более (0,5 +/- 0,1) г в сутки. Песчаный грунт в воздушно-сухом состоянии просеивают через сито.

15.2.2 Отбирают среднюю пробу песчаного грунта методом квартования по ГОСТ 30416 из образца нарушенного сложения массой не менее 1000 г.

15.3.1 Взвешивают пустой сухой стакан.

15.3.2 Для определения плотности песчаного грунта в предельно рыхлом состоянии стакан заполняют песчаным грунтом через воронку непрерывно до полного стакана (с горкой). Стебель воронки при заполнении стакана держат на расстоянии 10 - 20 мм от поверхности грунта в стакане.

15.3.3 Для определения плотности песчаного грунта в предельно плотном состоянии стакан заполняют песчаным грунтом слоями толщиной 10 - 20 мм, проводят уплотнение каждого слоя 40 простукиваниями деревянной колотушкой о стенки стакана.

15.3.4 Избыток грунта при полном заполнении стакана удаляют линейкой по уровню его края.

15.3.5 Взвешивают стакан с грунтом.

15.4.1 Плотность песчаного грунта в предельно рыхлом и предельно плотном состояниях следует определять, как отношение масс грунта в названных состояниях к их объемам.

15.4.2 Плотность грунта в предельно рыхлом состоянии , г/см³, вычисляют по формуле

где m₁ - масса стакана с грунтом в рыхлом состоянии, г;

m₀ - масса пустого стакана, г;

V - внутренний объем стакана, см³.

15.4.3 Плотность грунта в предельно плотном состоянии , г/см³, вычисляют по формуле

где m₂ - масса стакана с грунтом в плотном состоянии, г.

15.4.4 Результаты испытаний округляют с точностью до 0,01 г/см³.

За результат испытаний принимают среднее арифметическое значение плотности грунта в предельно рыхлом или предельно плотном состоянии (не менее двух измерений плотности).

Данные испытаний и результаты следует указывать в журнале (рекомендуемая форма журнала приведена в приложении М).

(раздел 16 введен Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

Оборудование включает в себя:

- прибор для определения угла естественного откоса песчаных грунтов (далее - прибор).

Примечание - Допускается применение приборов, имеющих различную конструкцию, позволяющих получать результат с заданной точностью;

- воронка конусообразная с длинным стеблем с диаметром выходного отверстия 7 мм;

- сито с сеткой 2 мм по действующим документам по стандартизации <1>;

- линейка металлическая негнущаяся длиной не менее 150 мм;

- секундомер по действующим документам по стандартизации со средней абсолютной погрешностью за 30 мин +/- 1,0 с;

- лабораторный термометр с погрешностью измерения не более 0,5 °C по ГОСТ 28498.

--------------------------------

<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 "Сита лабораторные из металлической проволочной сетки. Технические условия".

16.2.1 Испытание проводят в воздушно-сухом и водонасыщенном состояниях песчаного грунта. Метод не распространяется на песчаные грунты, содержащие более 3% органических веществ.

16.2.2 Песчаный грунт, предназначенный для испытания в воздушно-сухом состоянии, высушивают на воздухе до тех пор, пока разница в его массе будет не более (0,5 +/- 0,1) г в сутки. Песчаный грунт в воздушно-сухом состоянии просеивают через сито.

16.2.3 Отбирают среднюю пробу песчаного грунта методом квартования по ГОСТ 30416 из образца нарушенного сложения массой не менее 1000 г.

16.3.1 Метод заключается в измерении угла между плоскостью свободного откоса насыпного грунта и горизонтальной плоскостью основания.

16.3.2 Прибор устанавливают на лабораторный противень на ровную поверхность и заполняют грунтом через воронку непрерывно до образования горки. Избыток грунта удаляют линейкой по уровню края вкладыша или обоймы прибора.

16.3.3 Осторожно устанавливают вкладыш или обойму с грунтом в прибор так, чтобы он оставался в горизонтальном положении.

16.3.4 Плавно за 5 - 6 с поворачивают вкладыш с помощью ручки на угол 45° до упора или поднимают обойму (створку), в зависимости от используемого прибора. Песок частично пересыпается в другое отделение, пока не наступает положение устойчивого равновесия. Угол между плоскостью свободного откоса и горизонтальной плоскостью является определяемым углом естественного откоса.

16.3.5 При определении угла естественного откоса грунта в водонасыщенном состоянии, после заполнения отделения или обоймы грунтом в соответствии с 16.3.1 - 16.3.2, резервуар наполняют водой температурой (20 +/- 5) °C. После полного насыщения пробы водой (появление пленки воды на поверхности грунта) определяют угол естественного откоса по 16.3.3.

16.4.1 Угол естественного откоса определяют по шкале градусов, нанесенной на стенки вкладыша или обоймы прибора. Показание определяют с точностью до 1°.

16.4.2 За результат испытаний принимают среднее арифметическое результатов не менее трех измерений угла естественного откоса.

16.4.3 Данные испытаний и результаты следует указывать в журнале (рекомендуемая форма журнала приведена в приложении Н).

К.1 Границу раскатывания допускается определять как влажность грунтовой пасты, устанавливающуюся после прессования ее в контакте с целлюлозой (фильтровальной бумагой) под давлением 2 МПа (20 кг/см²) до завершения водоотдачи грунта.

- сушильный шкаф;

- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- металлические или стеклянные бюксы по ГОСТ 25336;

- фарфоровая по ГОСТ 9147 или металлическая чашка диаметром 7 - 8 см;

- шпатель по ГОСТ 10778;

- фарфоровые ступка с пестиком по ГОСТ 9147;

- сито с сеткой 1 мм по действующим документам по стандартизации <1>;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- фильтровальная бумага;

- деревянные или металлические пластинки;

- пресс.

--------------------------------

<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 "Сита лабораторные из металлической проволочной сетки. Технические условия".

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

Подготовку грунта проводят в соответствии с 7.3 или используют часть грунта (40 - 50 г), подготовленного для определения текучести.

К.4.1 Шаблон толщиной 2 мм с отверстием 5 см укладывают на хлопчатобумажную ткань и заполняют грунтовой пастой, подготовленной по 7.3 настоящего стандарта. Избыток пасты удаляют шпателем до уровня края шаблона. Шаблон удаляют, а полученный образец покрывают сверху такой же тканью.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

К.4.2 Снизу и сверху подготовленного образца укладывают по 20 листов фильтровальной бумаги размером 9 x 9 см. Подготовленный образец помещают между деревянными или металлическими пластинками и создают с помощью пресса давление на образец 2 МПа (20 кг/см²) в течение 10 мин.

К.4.3 Затем проводят контроль завершения водоотдачи грунта. Для этого снимают давление пресса, вынимают образец и, удалив фильтровальную бумагу и ткань, сгибают образец пополам. Границу раскатывания считают достигнутой, если образец на сгибе дает трещину.

К.4.4 При отсутствии трещины определение повторяют на новой порции пасты, увеличив длительность прессования на 10 мин по сравнению с длительностью предыдущего испытания. Повторные прессования повторяют до тех пор, пока не будет достигнута граница раскатывания грунта в соответствии с п. К.4.3 настоящего приложения.

К.4.5 По достижении границы раскатывания сразу определяют влажность образца в соответствии с указаниями раздела 5 настоящего стандарта.

К.4.6 Для контроля применимости метода для грунтов, поступающих в лабораторию, не менее 20% общего числа образцов из каждого инженерно-геологического элемента следует испытывать параллельно методом раскатывания согласно указаниям раздела 8 настоящего стандарта. Метод прессования допускается применять только при получении сопоставимых результатов контрольных определений.

- пикнометры емкостью 100 см³ по ГОСТ 22524;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- сушильный шкаф;

- лабораторные весы высокого класса точности (II) по ГОСТ OIML R 76-1;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- металлические или стеклянные бюксы по ГОСТ 25336;

- термометр по ГОСТ 28498;

- песчаная баня;

- дистиллированная вода;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

- фарфоровые ступка с пестиком по ГОСТ 9147;

- сито с сеткой 2 мм по действующим документам по стандартизации <1>.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

--------------------------------

<1> В Российской Федерации в соответствии с ГОСТ Р 51568-99 "Сита лабораторные из металлической проволочной сетки. Технические условия".

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 20.11.2024 N 1716-ст)

Подготовку образцов грунта к испытаниям следует проводить в соответствии с указаниями 13.2 настоящего стандарта.

Л.3.1 Выполняют операции, указанные в 13.3.1 - 13.3.3 настоящего стандарта.

Л.3.2 С помощью резиновой груши следуют осторожно отсасывать осветленную жидкость из верхней части пикнометра в малый пикнометр, объем которого не должен превышать 60% - 80% объема основного пикнометра. Положение мениска в малом пикнометре устанавливают согласно 13.3.4 настоящего стандарта, добавляя в него по каплям осветленный солевой раствор из большого пикнометра, при этом не допуская взмучивания осадка в большом пикнометре.

Малый пикнометр с жидкостью следует вытереть насухо и взвесить.

Л.3.3 Солевой раствор из малого пикнометра и суспензию из большого пикнометра выливают, прополаскивают их дистиллированной водой, наливают дистиллированную воду и выдерживают в ванне с водой.

Л.3.4 Далее выполняют операции, указанные в 13.3.4 настоящего стандарта, и взвешивают пикнометры с водой.

Л.4.1 Плотность частиц засоленного грунта , г/см³, вычисляют по формуле

где M₀ - масса грунта в пикнометре, г;

M₁ - масса большого пикнометра (пустого), г;

M₂ - масса большого пикнометра с водой и грунтом, г;

M₃ - масса большого пикнометра с водой, г;

m₁ - масса малого пикнометра (пустого), г;

m₃ - масса малого пикнометра с водой, г;

m₄ - масса малого пикнометра с солевым раствором, г;

- плотность растворимых солей (допускается принимать );

- плотность воды при температуре испытания, г/см³.
