1 РАЗРАБОТАН Научно-исследовательским институтом стандартизации и сертификации "Лот" Федерального государственного унитарного предприятия "Крыловский государственный научный центр" (НИИ "Лот" ФГУП "Крыловский государственный научный центр")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 005 "Судостроение"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 апреля 2025 г. N 307-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Настоящий стандарт устанавливает требования к разработке и содержанию:

- ведомостей заказа изделий, поставляемых для надводных самоходных и несамоходных судов, катеров, плавучих сооружений (включая железобетонные) и плавучих средств, подводных лодок и аппаратов гражданского назначения (далее - суда), содержащих номенклатуру судового комплектующего оборудования, механизмов и изделий;

- ведомостей снабжения инвентарным имуществом судов;

- перечней основных, новых и импортных изделий и перечней ведомостей заказа;

- ведомостей заказа изделий для технического обеспечения судов и систем технического обеспечения безопасными условиями труда.

Настоящий стандарт распространяется на создаваемые, переоборудуемые, модернизируемые и ремонтируемые суда.

Настоящий стандарт не распространяется на составление ведомостей покупных изделий, необходимых для комплектации изделий машиностроения и приборостроения, а также на разработку ведомостей заказа изделий, поставляемых на суда при их постройке, модернизации, переоборудовании и ремонте на предприятиях, подведомственных Минтрансу России и Росрыболовству.

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 2.111 Единая система конструкторской документации. Нормоконтроль

ГОСТ 2.124 Единая система конструкторской документации. Порядок применения покупных изделий

ГОСТ 2.301 Единая система конструкторской документации. Форматы

ГОСТ 2.501 Единая система конструкторской документации. Правила учета и хранения

ГОСТ 15.311 Система разработки и постановки продукции на производство. Постановка на производство продукции по технической документации иностранных фирм

ГОСТ 18322 Система технического обслуживания и ремонта техники. Термины и определения

ГОСТ 27.507 Надежность в технике. Запасные части, инструменты и принадлежности. Оценка и расчет запасов

ГОСТ Р 2.005 Единая система конструкторской документации. Термины и определения

ГОСТ Р 2.051 Единая система конструкторской документации. Электронная конструкторская документация. Основные положения

ГОСТ Р 2.101 Единая система конструкторской документации. Виды изделий

ГОСТ Р 2.104 Единая система конструкторской документации. Основные надписи

ГОСТ Р 2.105 Единая система конструкторской документации. Общие требования к текстовым документам

ГОСТ Р 2.106-2019 Единая система конструкторской документации. Текстовые документы

ГОСТ Р 2.201 Единая система конструкторской документации. Обозначение изделий и конструкторских документов

ГОСТ Р 2.503-2023 Единая система конструкторской документации. Правила внесения изменений

ГОСТ Р 7.0.3 Система стандартов по информации, библиотечному и издательскому делу. Издания. Основные элементы. Термины и определения

ГОСТ Р 27.102 Надежность в технике. Надежность объекта. Термины и определения

ГОСТ Р 55506 Транспорт водный внутренний. Термины и определения

ГОСТ Р 56136 Управление жизненным циклом продукции военного назначения. Термины и определения

ГОСТ Р 51725.1 Каталогизация продукции для федеральных государственных нужд. Федеральная система каталогизации продукции для федеральных государственных нужд. Основные положения

ОК 007 Общероссийский классификатор предприятий и организаций (ОКПО)

ОК 012 Общероссийский классификатор изделий и конструкторских документов (Классификатор ЕСКД) (ОКЕСКД)

ОК 015 (МК 002-97) Общероссийский классификатор единиц измерения (ОКЕИ)

ОК 034 (КПЕС 2008) Общероссийский классификатор продукции по видам экономической деятельности

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (классификаторов) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ Р 2.005, ГОСТ Р 7.0.3, ГОСТ 18322, ГОСТ Р 27.102, ГОСТ Р 56136, ГОСТ Р 55506, а также следующие термины с соответствующими определениями:

3.1.1 системы технического обеспечения судов; ТОС: Специализированные системы, прокладываемые от пункта подключения вне судна до потребителя на судне, обеспечивающие снабжение технологических и штатных потребителей на судне всеми необходимыми видами энергии и средами требуемых параметров для выполнения технологических операций, создания безопасных условий труда и обеспечения экологической безопасности при строительстве судов на построечных местах.

3.1.2 система технического обеспечения безопасными условиями труда; ТОБУТ: Совокупность технических средств и методов для обеспечения безопасных условий труда, применяемых при постройке, модернизации, ремонте судов и дооснащении технических сооружений.

В настоящем стандарте применены следующие сокращения:

ВЗ - ведомость заказа;

ВЗИ - ведомость заказа изделий;

ВС - ведомость снабжения;

ГОС - головная организация по стандартизации;

ДПИ - дополнительное предварительное извещение (об изменении);

ЕСКД - Единая система конструкторской документации;

ЖЦС - жизненный цикл судна;

ЗИП - запасные части и инструменты;

ИВЗИ - исполнительные ведомости заказа изделий;

ИИ - импортные изделия;

КД - конструкторский документ (конструкторская документация);

КХ - классификационная характеристика;

МСЧ - машиностроительная часть;

НД - нормативный документ;

НИ - новые изделия;

НИР - научно-исследовательская работа;

ОИ - основные изделия;

ОКР - опытно-конструкторская работа;

ПВ - перечень ведомостей;

ПВЗИ - предварительные ведомости заказа изделий;

ПИ - предварительное извещение (об изменении);

ПР - предложение (об изменении);

РКД - рабочая конструкторская документация;

СКО - судовое комплектующее оборудование;

СМЕ - сборочно-монтажная единица;

СРПП - система разработки и постановки продукции на производство;

СЧ - составная часть (изделия);

ТД - текстовый документ;

ТП - технический проект;

ТР - технический регламент;

ТУ - техническое условие.

4.1 Актуальность разработки ВЗИ определяется заказчиками судов и судостроительными и судоремонтными предприятиями на начальных стадиях ЖЦС. Предприятия - проектанты судов разрабатывают ВЗИ в составе КД проекта судна, а предприятия, производящие ремонт, - при разработке документации для ремонта. В ВЗИ включают многочисленные виды изделий, поставляемые на одно судно проекта. Основные виды изделий - по ГОСТ Р 2.101.

4.2 Целями формирования ВЗ на стадиях ЖЦС являются:

- в сфере проектирования - повышение научно-технического уровня разработок, сокращение сроков и стоимости создания проектов судов, упрощения процесса проектирования и его автоматизации;

- в сфере производства - сокращение сроков подготовки производства и уменьшение трудоемкости изготовления за счет эффективного использования наиболее совершенного СКО и оптимизации документации;

- в сфере эксплуатации - ускорение процессов ремонта судов и СКО за счет повышения уровня информационного обеспечения взаимозаменяемости изделий и составных частей, сокращения объема ЗИП, оптимизации процедур материально-технического снабжения.

4.3 Разработка ВЗИ в судостроении направлена на установление оптимальной номенклатуры продукции судостроительной отрасли промышленности, продукции общепромышленного назначения, применяемой в судостроении, на основе приоритетного применения единообразных технических решений.

4.4 Разработку ВЗИ осуществляют в процессе проектирования судов, выполняемых как в соответствии с программами судостроения, планами НИР и ОКР, так и по инициативным заказам.

4.5 Нормативную базу для разработки ВЗИ в судостроении составляют межгосударственные и национальные стандарты на продукцию, стандарты систем ЕСКД на текстовую КД и СРПП, общероссийские классификаторы, распространяющиеся на продукцию судостроения, а также:

- ТУ на продукцию, зарегистрированные в установленном порядке;

- номенклатурно-ограничительные перечни продукции;

- промышленные каталоги.

4.6 ВЗ составляют по комплектам:

- комплект 2 - изделия, поставляемые предприятиями Российской Федерации;

- комплект 3 - изделия, изготавливаемые МСЧ предприятия - строителя судна или предприятия, производящего модернизацию, переоборудование или ремонт;

- комплект 8 - изделия иностранного происхождения (далее - ИИ).

4.7 Виды документов по укрупненной номенклатуре ОКЕСКД ОК 012 (класс 36 - Суда, судовое оборудование), сроки их разработки в зависимости от стадии разработки КД судна приведены в таблице 1.

4.8 Согласно ТП предприятия - проектанты судов выпускают ПВЗИ (комплекты 2 и 8), в которые должны быть включены ОИ, соответствующие современным требованиям и апробированные на практике, необходимые для судна, в том числе НИ.

Примечания

1 Основными изделиями ВЗИ являются изделия, находящиеся в производстве согласно действующей документации на поставку, соответствующие современным требованиям по техническому уровню и конкурентоспособности, апробированные на практике. Как правило, они составляют преобладающую часть востребованной на судне номенклатуры СКО.

2 Под НИ понимают изделия, на которые разработаны и утверждены новые документы, находящиеся в производстве и ранее не применявшиеся на практике.

4.9 После разработки РКД предприятия - проектанты судов выпускают ИВЗИ. Актуализированные ПВЗИ допускается переводить изменением в ИВЗИ. В этом случае на первом листе ПВЗИ по извещению об изменении должна быть изменена надпись: "Предварительная" на "Исполнительная".

В ИВЗИ вносят изделия, примененные по ТУ или другим документам, по которым поставляют изделия, как это предусмотрено для текстовой КД ГОСТ Р 2.106-2019 (пункт 4.2.7).

Примечание - Согласно ГОСТ 15.311 допускается поставка продукции в период освоения ее производства, если изготовитель может подтвердить соответствие данной продукции обязательным требованиям стандартов и ТР.

4.10 В отношении применения стандартных изделий следует руководствоваться ГОСТ Р 2.106-2019 (раздел 4).

4.11 Порядок применения покупных изделий, в том числе ИИ, - в соответствии с ГОСТ 2.124. Правила внесения в текстовую КД импортных покупных изделий - в соответствии с ГОСТ Р 2.106-2019 (пункт 4.2.7).

4.12 ТУ на изделия, подлежащие применению в ВЗИ, должны быть актуальными и зарегистрированы в уполномоченных общероссийских или отраслевых организациях по видам техники в установленном порядке.

4.13 Предприятия, выпускающие ВЗИ (далее - разработчики ВЗИ), должны указывать в ВЗИ наименования предприятий-поставщиков, руководствуясь ТУ, установившейся специализацией производства, официальными каталогами. Предприятия - разработчики НИ могут быть включены в ИВЗИ в качестве предприятий-поставщиков при наличии их согласия. При отсутствии предприятия - поставщика НИ его определяет разработчик ведомостей заказа, если он является разработчиком изделия.

Примечание - Если предприятие-контрагент является разработчиком ведомостей заказа на разрабатываемую им составную часть судна, то определение предприятий-поставщиков производит предприятие - проектант судна с участием предприятия-контрагента.

4.14 ВЗИ, перечни ОИ, НИ и ИИ, ПВ на проекты судов выполняют в бумажной и (или) электронной форме, как ТД, общие требования к которым изложены в ГОСТ Р 2.105, ГОСТ Р 2.051.

4.15 Организационно-методическое руководство работами по стандартизации текстовой КД в стране, разработку научных основ и координацию работ в этой области осуществляет Росстандарт.

4.16 Ответственность за обеспечение заданной полноты и уровня разрабатываемых и выпускаемых ВЗИ на вновь создаваемые и ремонтируемые суда в судостроении возлагается на руководителей организаций и предприятий судостроения, независимо от форм собственности.

4.17 Организационно-методическое и научно-техническое руководство работами по формированию ВЗИ на стадии ТП судов в судостроении осуществляет ГОС.

4.18 ВЗИ для систем ТОС и ТОБУТ предназначены для определения необходимого состава и комплектности изделий для этих систем.

4.19 ВЗИ для систем ТОС и ТОБУТ разрабатывают:

- организации-проектанты на стадии ТП или организации - разработчики РКД;

- технические службы организаций, выполняющих строительство, переоборудование, модернизацию или ремонт судов, - в составе документации на выполнение работ в предусмотренных контрактом объемах.

4.20 При разработке ТП судна разрабатывают ПВЗИ. При разработке РКД организация - строитель судна уточняет номенклатуру и количество изделий для систем ТОС и ТОБУТ и выпускает извещение о переводе ПВЗИ в исполнительные с внесением всех изменений и дополнений.

Подлинники ПВЗИ и перечней ведомостей для систем ТОС и ТОБУТ передают на управление организации-строителю.

4.21 ВЗИ для систем ТОС и ТОБУТ составляют по комплектам:

- комплект 2 - изделия, поставляемые организациями Российской Федерации;

- комплект 3 - изделия, изготавливаемые МСЧ организации - строителя судна или организации, производящей модернизацию, переоборудование и ремонт;

- комплект 8 - ИИ.

4.22 В ВЗИ для систем ТОС и ТОБУТ включают изделия, необходимые для обеспечения работ на одном строящемся, переоборудуемом, модернизируемом или ремонтируемом судне с учетом изделий, имеющихся в организации, выполняющей работы по контракту, соответствующих требованиям ТР и подлежащих повторному использованию по официальной информации организации-строителя. При этом в ведомостях должны быть представлены однотипные (альтернативные) изделия различных поставщиков. Графа ВЗИ "Организация-поставщик" окончательно уточняется заводом-строителем на стадии выпуска ИВЗИ.

4.23 В ВЗИ включают изделия, входящие в состав систем ТОС, прокладываемых от пункта подключения вне судна до потребителя на судне и демонтируемых при отсутствии необходимости в них.

4.24 В состав изделий для ТОБУТ включают изделия, обеспечивающие безопасные условия труда на судне, в цехах, на стапелях и на других построечных и сборочных местах.

4.25 ВЗИ для ТОБУТ устанавливают потребность:

- в изделиях индивидуальной и коллективной защиты;

- изделиях, необходимых для создания безопасных условий труда;

- изделиях, обеспечивающих поддержание вредных производственных факторов в пределах допустимой концентрации;

- изделиях контроля вредных производственных факторов и определения предельно допустимых значений этих факторов;

- средствах связи, сигнализации, оповещения при строительстве, переоборудовании, модернизации и ремонте судов.

4.26 Для систем ТОС и ТОБУТ разработчик ведомостей составляет "Перечни ведомостей заказа изделий" с перечислением в них всех выпущенных ведомостей для этих систем.

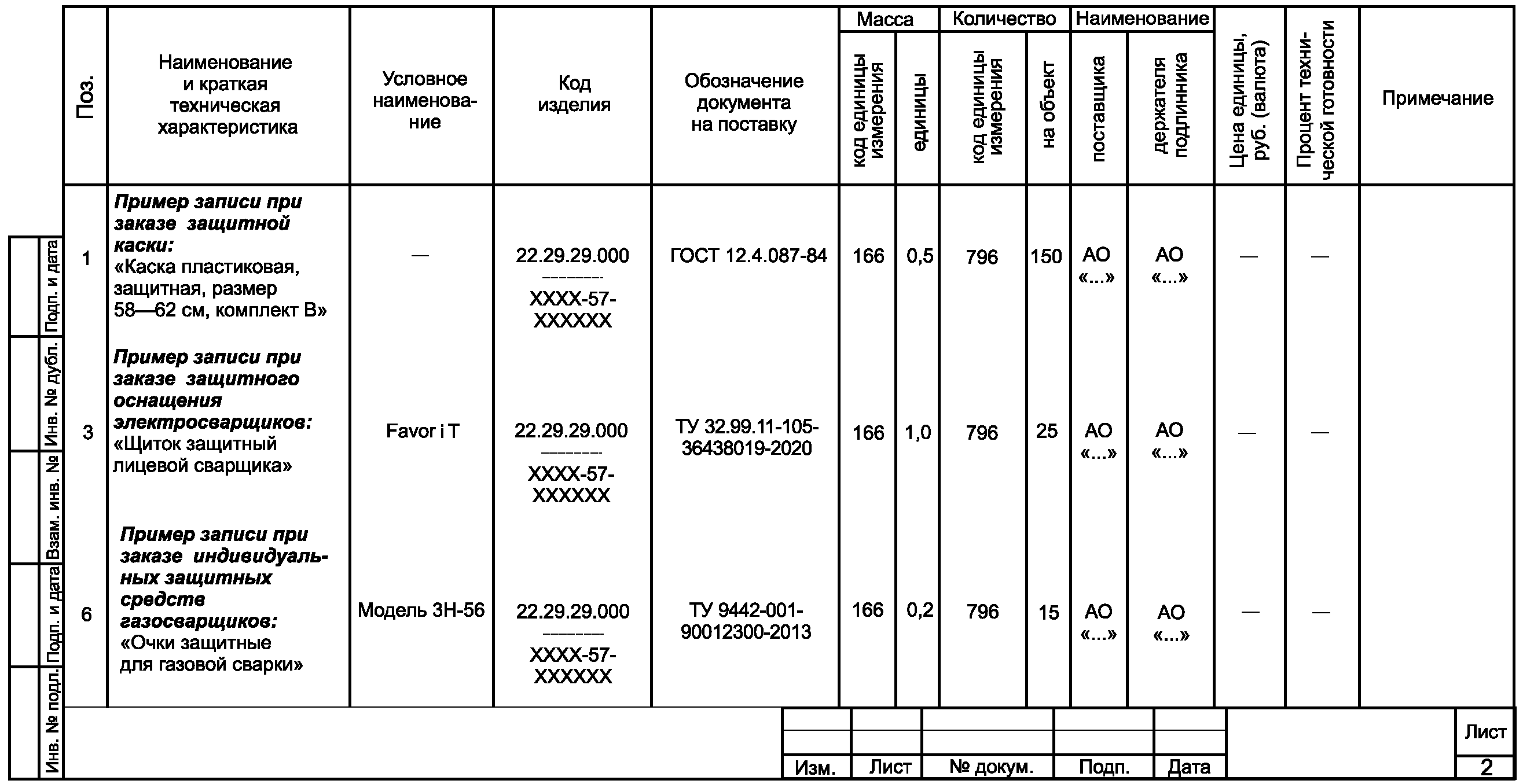

ПВ заказа изделий для систем ТОС и ТОБУТ выполняют по приложению А, формы 1 - 3, по коду КХ - 360208 класса 36 "Суда, судовое оборудование" по ОКЕСКД ОК 012.

На листе пояснений ПВ должна быть произведена надпись "Закупку изделий, входящих в ведомости, организация-строитель (организация, производящая ремонт) проводит с учетом изделий, имеющихся в наличии и подлежащих повторному использованию".

4.27 ПВЗИ и ИВЗИ для систем ТОС и ТОБУТ должны быть утверждены главным конструктором (главным инженером) и иметь подпись нормоконтроля по ГОСТ 2.111.

4.28 ВЗИ и ПВ для систем ТОС и ТОБУТ выполняют в бумажной и (или) электронной форме, как ТД, общие требования к которым изложены в ГОСТ Р 2.105, ГОСТ Р 2.051.

5.1 Перечень ОИ, НИ и ИИ - ВЗИ исполнители разрабатывают с разделением на части: "Комплект 2", "Комплект 8". Каждую часть, раздел и подраздел начинают с нового листа.

5.2 В часть "Комплект 2" включают изделия с разделением на разделы по кодам КХ по укрупненному перечню изделий согласно ОКЕСКД ОК 012. Каждый раздел составляют по подразделам: "Основные изделия" и "Новые изделия".

5.3 В часть "Комплект 8" включают ИИ без разбивки по кодам КХ.

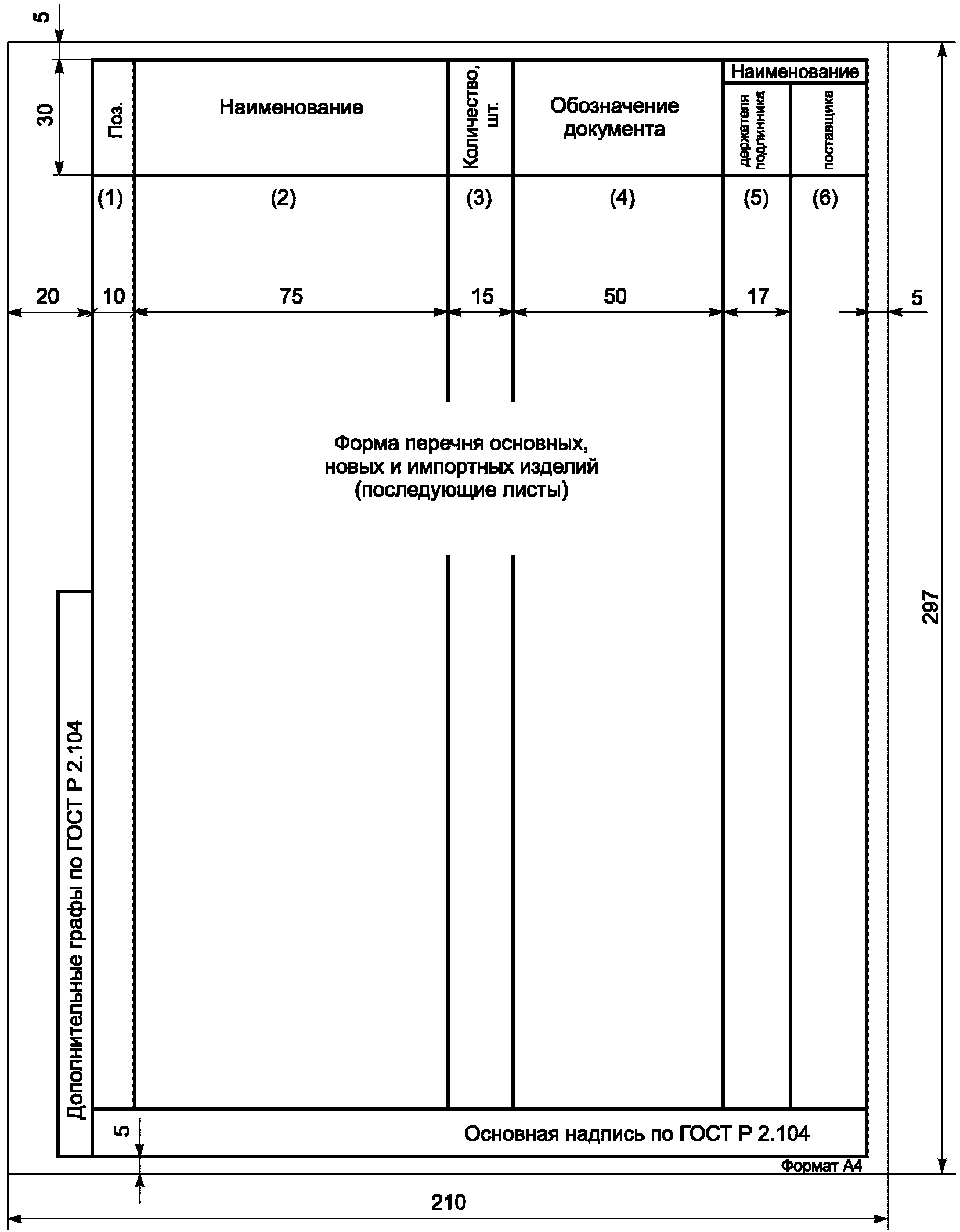

5.4 Перечень ОИ, НИ и ИИ выполняют по формам 1 и 2 в соответствии с приложением А:

- первый (заглавный) лист - по форме 1; в основной надписи по ГОСТ Р 2.104 в графе 1 указывают наименование перечня "Перечень основных, новых и импортных изделий"; в графе 2 - обозначение перечня по структуре, предусмотренной в 7.9.1 по КХ 360208 по классу 36 "Суда, судовое оборудование" согласно ОКЕСКД ОК 012;

- лист пояснений - по форме 1, на котором приводят пояснения к перечню ОИ, НИ и ИИ;

- последующие листы - по форме 2.

5.5 Графы последующих листов перечня ОИ, НИ и ИИ записывают следующим образом:

- в графе "Поз." должна быть сквозная нумерация позиций в пределах каждой части;

- в графе "Наименование" указывают наименование и краткую техническую характеристику изделий;

- в графе "Количество, шт." указывают количество изделий, необходимое на судне;

- в графе "Обозначение документа" указывают:

- в графе "Наименование держателя подлинника" указывают:

- в графе "Наименование поставщика" указывают:

6.1 Перечень ВЗ (далее - перечень ведомостей, ПВ) составляют в целом на каждый проект строящегося, модернизируемого, переоборудуемого и ремонтируемого судна с перечислением в нем всех выпущенных ведомостей заказа, а также перечней ведомостей, выпускаемых предприятиями-контрагентами на разрабатываемую ими составную часть судна.

В ПВ включают ВС в соответствии с разделом 8.

Примечание - Допускается в ПВ включать ведомости проектных норм расхода материалов и кабеля отдельным разделом, помещаемым в конце ПВ.

6.2 ПВ составляют по разделам "Комплект 2", "Комплект 3" и "Комплект 8" при разработке РКД. Каждый раздел ПВ начинают с нового листа. В конце ПВ записывают ВС и ПВ, выпускаемые предприятиями-контрагентами.

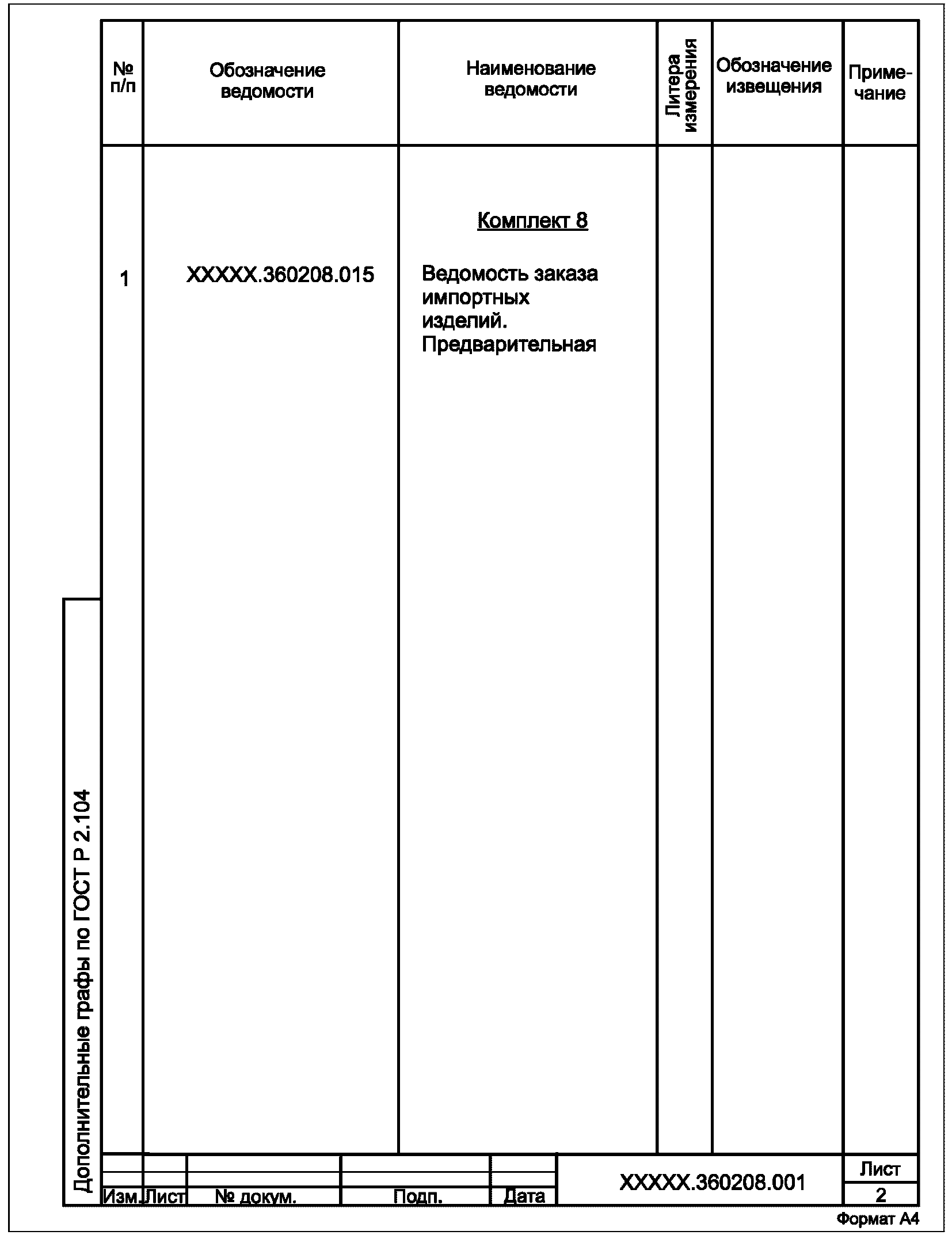

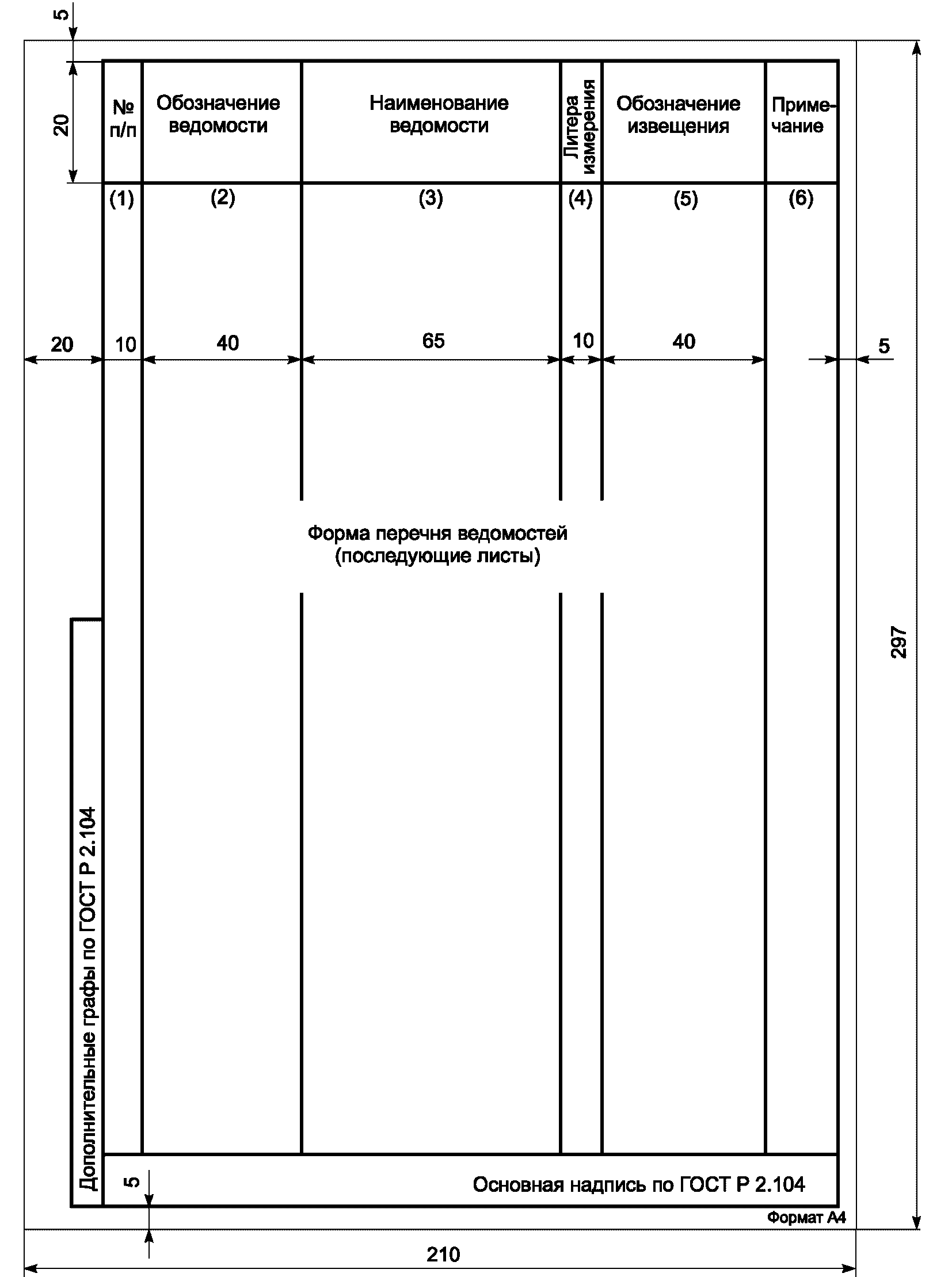

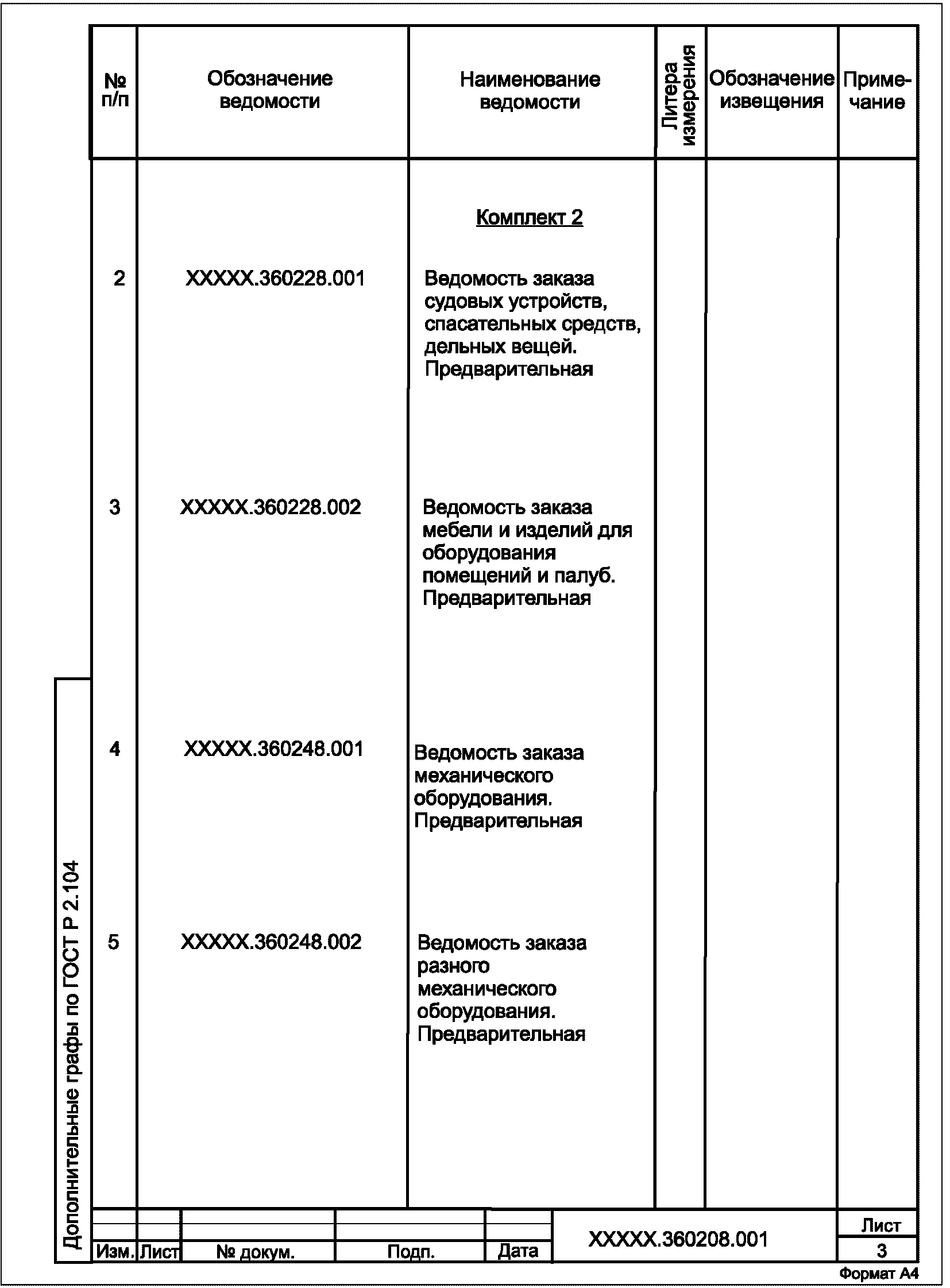

6.3 ПВ выполняют по формам 1 и 3 (см. приложение А), пример заполнения последующих листов ПВЗ по форме 3 приведен в приложении Б:

- заглавный лист - по форме 1; в основной надписи по ГОСТ Р 2.104 в графе 1 указывают наименование перечня "Перечень ведомостей заказа", в графе 2 - обозначение перечня по структуре, предусмотренной в 7.9.1 по КХ 360208;

- последующие листы - по форме 3; заполнение согласно графам формы.

6.4 Для своевременного и правильного размещения заказов на поставку изделий, выполнения работ, оказания услуг разработчикам ВЗ необходимо производить ежегодную корректировку ведомостей со сроком исчисления начиная с момента выпуска. В ПВ напротив каждой из ВЗ, ВС и ПВ, выпускаемых предприятием-контрагентом, должны быть указаны литера и обозначение последнего извещения об изменении этих документов.

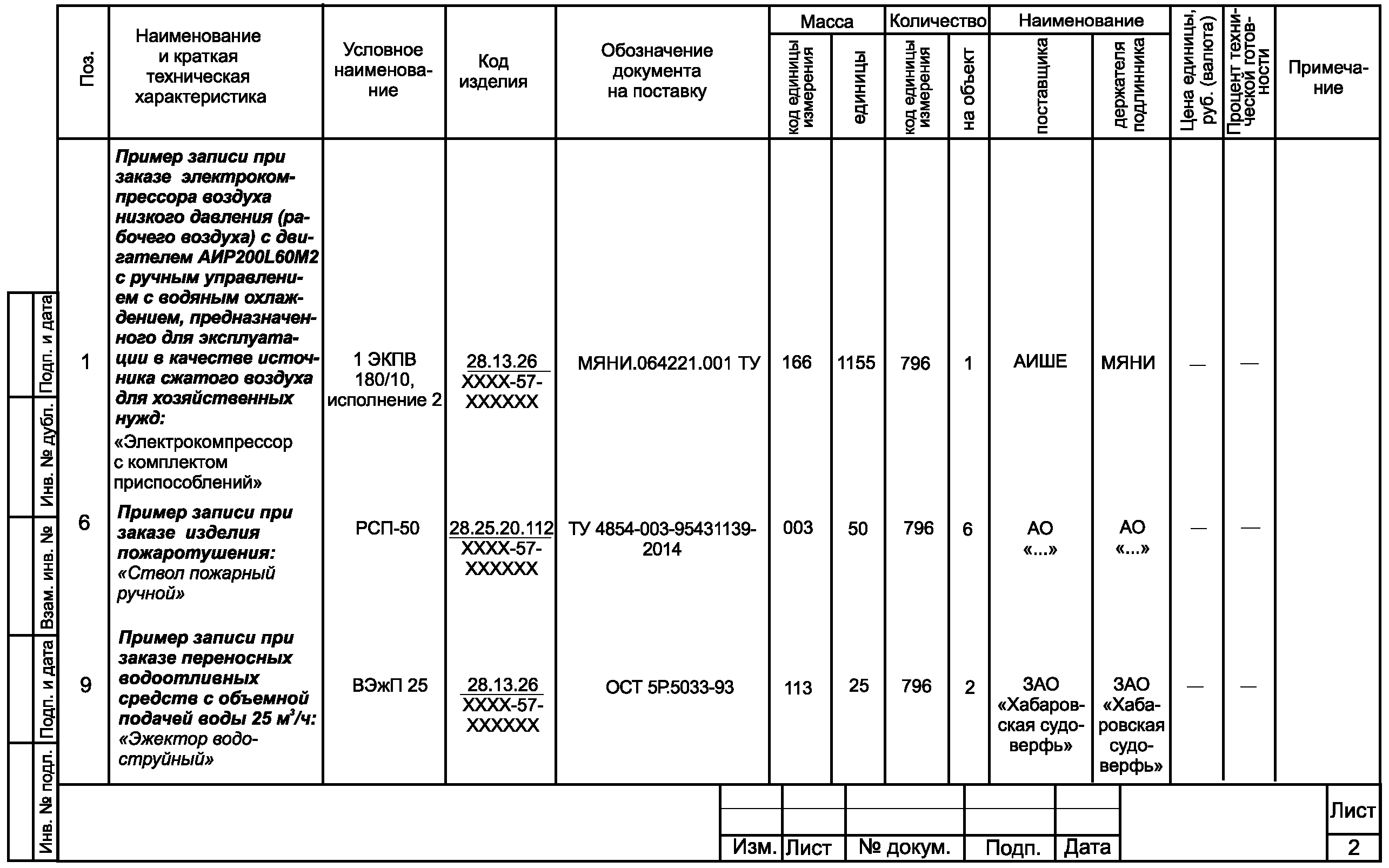

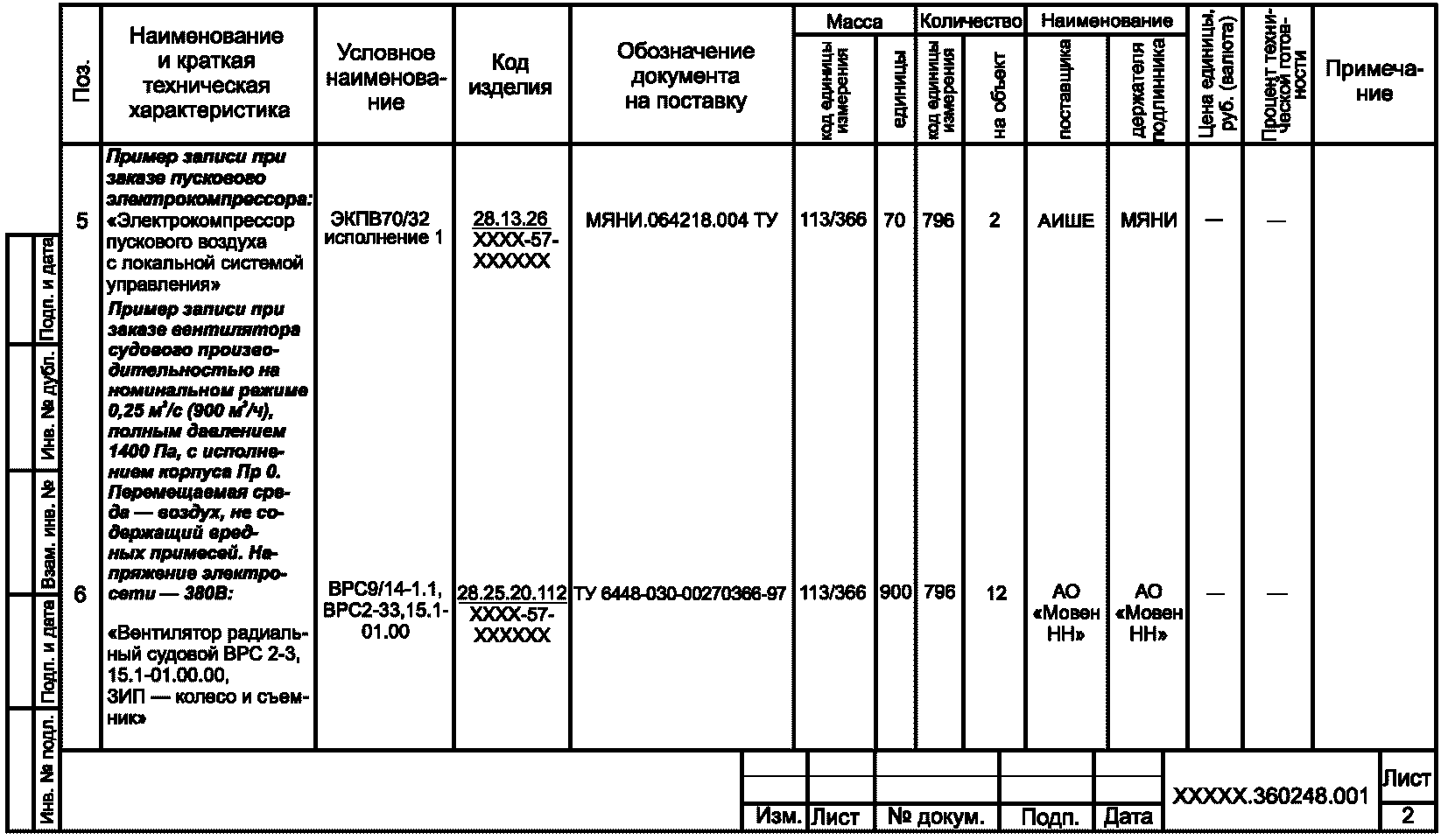

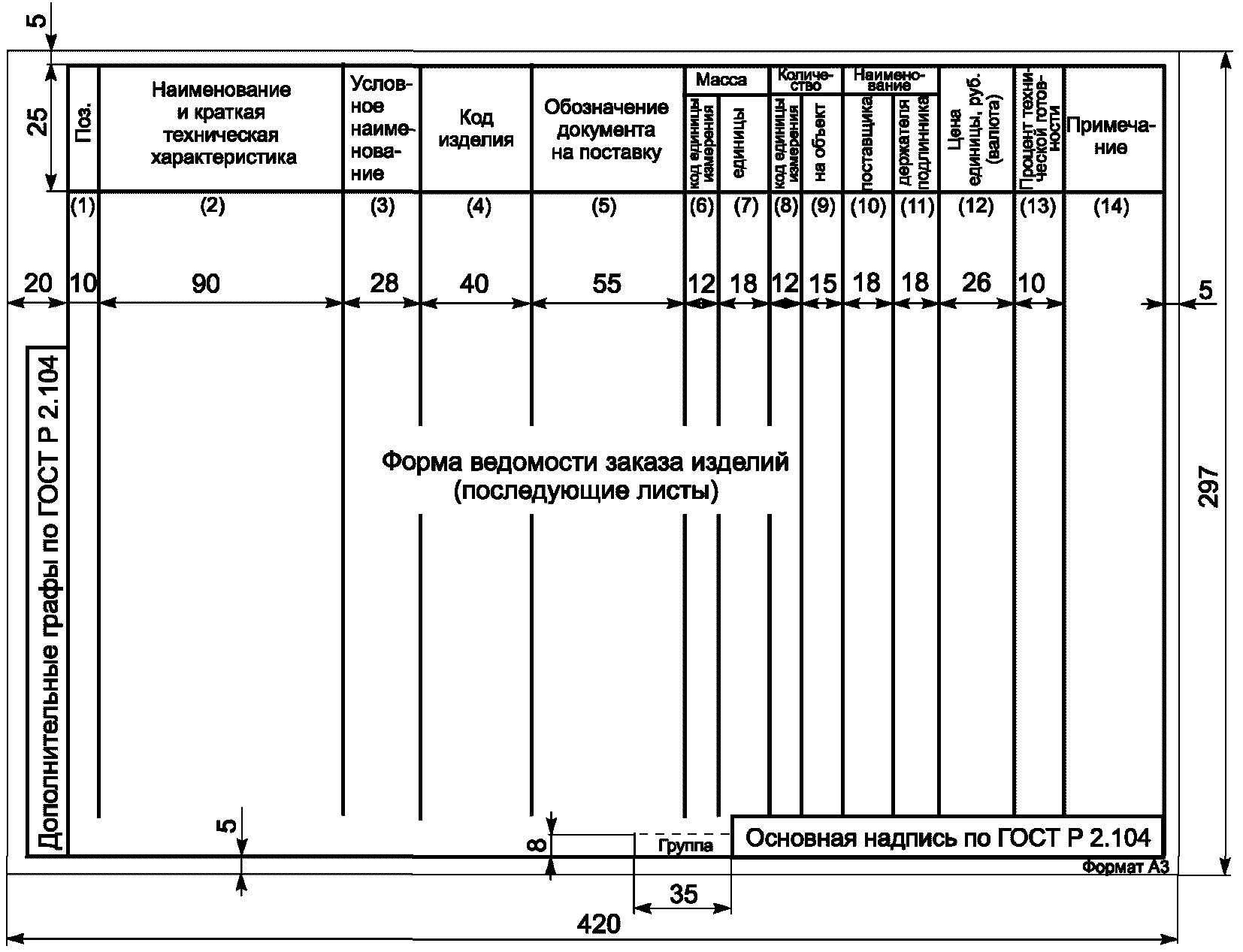

7.1.1 ВЗ на проект судна выполняют по формам 4 - 7 (см. приложение А) в бумажном и (или) электронном виде. Пример заполнения формы ВЗ (последующие листы) по форме 7 приведен в приложении Б. В примерах заполнения форм приложения Б реквизиты указаны условно.

7.1.2 При постройке, модернизации или переоборудовании судов одного проекта на нескольких предприятиях разработчики ВЗ разрабатывают ВЗ для каждого предприятия-строителя или предприятия, производящего модернизацию или переоборудование.

7.1.3 ВЗ разрабатывают отдельными брошюрами по кодам КХ в соответствии с приложением В и комплектам 2, 3 и 8. В каждой брошюре ВЗ изделия рекомендуется записывать в порядке перечисления в соответствии с приложением В.

Допускается объединять ВЗ одного комплекта в одну совмещенную ВЗ. При этом в совмещенной ВЗ они должны быть выделены в отдельные разделы изделия по кодам КХ ВЗ.

Каждый раздел начинают с нового листа.

7.1.4 НИ (см. 4.8) необходимо включать в соответствующие (по виду техники) ПВЗ отдельным разделом, помещаемым в конце ведомости, начиная с поз. 1001.

7.1.5 СЧ изделий, заказываемых самостоятельно (например, по проектам судоремонта, модернизации и т.п.), а также изделия комплектов 2 и 8, необходимые для изготовления изделий МСЧ и являющиеся их составными частями, должны быть включены в соответствующие ВЗ комплектов 2 и 8 согласно документам на их поставку.

7.1.6 Изделия, необходимые для первого этапа работ при разработке специального варианта судна, включают в соответствующие ВЗ вместе с ОИ, поставляемыми на судно.

7.1.7 ЗИП судовых конструкций включают в ВЗ вместе со штатными изделиями с указанием в графе "Примечание" количества, заказанного в запас.

Одиночный комплект ЗИП к изделиям комплекта 2 включают в ВЗ только в случае, если в документах на поставку отсутствуют конкретные указания по его составу. При этом комплект ЗИП указывают в графе "Наименование и краткая техническая характеристика" после наименования изделия, для которого он предназначен, под одной или разными позициями.

Примечание - Под судовыми конструкциями следует понимать системы, устройства и т.п., выполняемые по КД предприятия - проектанта судна.

7.1.8 Ведомости группового и ремонтного комплектов ЗИП составляют в соответствии с ГОСТ 27.507.

7.2.1 В ВЗИ комплекта 3 необходимо включать изделия, которые могут быть изготовлены независимо от обводов корпуса судна и непосредственно поставлены на судно, а именно:

- дельные вещи, изделия оборудования помещений и палуб, изделия судовых систем и устройств, механизмы, соединения труб;

- изделия для электромонтажа.

Примечание - Составные части изделий МСЧ, изготавливаемые предприятиями-строителями (предприятиями, производящими модернизацию, переоборудование, ремонт), в ВЗ не включают.

7.2.2 При необходимости для своевременной подготовки производства предприятие - проектант судна по согласованию с предприятием-строителем при разработке рабочих чертежей выпускает временные накопительные ВЗ комплекта 3 и передает их предприятию-строителю.

После выпуска ИВЗИ комплекта 3 временные накопительные ВЗ аннулируют.

7.3.1.1 Выпуск ВЗИ выполняют по общим правилам, если одинаковые изделия, входящие в СМЕ и не входящие в них, поставляют при одних и тех же процентах технической готовности постройки судна.

7.3.1.2 Если одинаковые изделия, входящие в СМЕ и не входящие в них, поставляют при разном проценте технической готовности постройки судна, то их записывают в ВЗ разными позициями с указанием всех реквизитов.

7.3.2.1 ВЗ для СМЕ разрабатывают при актуальности для работы предприятий-строителей. Заказ изделий комплектов 2 и 8 следует производить по ВЗ для судна в целом. В ПВ, выпускаемый на проект, ВЗ для СМЕ комплектов 2 и 8 не включают.

7.3.2.2 ВЗ для судна в целом выпускают отдельными брошюрами по кодам КХ в соответствии с приложением В, и они должны содержать:

- изделия комплектов 2 и 8 согласно 7.3.1.2;

- изделия комплекта 3 в виде поставки на судно, включающие собственно СМЕ комплекта 3, и изделия комплекта 3, не вошедшие в эти СМЕ.

7.4.1 Необходимость разработки предприятиями-контрагентами отдельного комплекта ВЗ на разрабатываемую ими СЧ судна (комплекс внутритрюмной механизации, спуско-подъемное устройство, архитектурный проект, люковые закрытия и т.п.) устанавливает предприятие - проектант судна в ТП при заключении договора с предприятием-контрагентом.

Если предприятие-контрагент выпустило отдельный комплект ПВЗИ, то при разработке РКД оно выпускает также отдельный комплект ИВЗИ или ПВЗИ переводит в исполнительные в соответствии с 4.9.

7.4.2 Предприятие-контрагент разрабатывает отдельный комплект ИВЗИ на выполняемый объем ремонтных работ, если это предусмотрено договором с предприятием, производящим ремонт.

7.4.3 ВЗ, выпускаемые предприятиями-контрагентами, должны быть составлены в соответствии с приложением В, иметь обозначение с общей нумерацией по проекту и включаться в ПВ, выпускаемый предприятием-контрагентом, за проектным обозначением. Предприятие - проектант судна или предприятие, производящее ремонт, включают указанный перечень в общий ПВ на проект с указанием в графе "Примечание" держателя подлинника ПВ, выпущенного предприятием-контрагентом.

7.4.4 Разработку, оформление ведомостей заказа, их рассылку и внесение изменений предприятие-контрагент производит в соответствии с требованиями настоящего стандарта.

7.5.1 ВЗ по совместным решениям составляют предприятия - проектанты судов на основании РКД, выпущенной по этим решениям, на заводские номера судов, находящихся в эксплуатации, оговоренные в решениях. Если совместное решение распространяется также на строящиеся заводские номера судов, то одновременно производят корректировку ведомостей заказа, выпущенных на проект.

Допускается для каждого комплекта отдельно объединять в одной брошюре разные ВЗ.

7.5.2 ВЗ по совместным решениям включают в отдельный ПВ, содержащий все ВЗ, выпущенные по совместным решениям на данный проект.

В графе "Наименование ведомости" перечня ведомостей сначала записывают номер совместного решения, а затем перечисляют все ВЗ, выпущенные по этому решению.

В графе "Примечание" должны быть указаны заводские номера судов (если они оговорены в решении), на которые данная ВЗ распространяется.

7.6.1 Ведомости заказа для ремонтируемых судов (далее - ВЗ для ремонта) составляют предприятия, производящие ремонт, или, по договорам с ними, предприятия-контрагенты на каждый заводской номер судна в отдельности на основании актов дефектации, заявок судовладельцев, ремонтных ведомостей заказчика, протоколов принятого объема ремонтных работ, ведомостей заказа ранее ремонтированных судов и ТУ на ремонт.

7.6.2 При агрегатном методе ремонта судов изделия, необходимые для ремонта, заказывают на основании ведомостей заказа, выпущенных для предыдущих заводских номеров судов данного проекта и откорректированных по результатам дефектации.

7.6.3 ВЗ для ремонта включают в ПВ для ремонта, выпускаемый предприятием, производящим ремонт.

7.6.4 Разработку, оформление ведомостей заказа для ремонта, их рассылку и внесение изменений производят в соответствии с требованиями настоящего стандарта.

7.7.1 ВЗ ИИ составляют в целом на проект без разделения на отдельные ВЗ. Номенклатуру каждой страны-поставщика выделяют в отдельный раздел ВЗ ИИ.

При необходимости ВЗ ИИ допускается выпускать отдельными брошюрами по кодам КХ в соответствии с приложением В.

Каждый раздел ВЗ ИИ начинают с нового листа.

7.7.2 ВЗ ИИ включают в ПВ, выпущенный на проект, и, при значимости, помещают в ПВ первой.

7.8.1 ВЗ выполняют в соответствии с формами приложения А:

- первый (заглавный) лист - по форме 4;

- лист содержания ВЗ, на котором приводят содержание ВЗ, - по форме 5; в содержании ВЗ, составляемой по предприятиям-поставщикам, необходимо выделять каждое предприятие-поставщик в отдельный раздел;

- лист пояснений, на котором приводят пояснения к ВЗ, - по форме 6;

- последующие листы - по форме 7;

- лист регистрации изменений - по форме 3 ГОСТ Р 2.503-2023.

7.8.2 ВЗ небольшого объема (до 50 позиций) разрешается выпускать без листа содержания.

Примечание - Допускается формы 5 и 6 выполнять на листах формата А4 по ГОСТ 2.301.

7.8.3 При объединении в ВЗ нескольких ведомостей заказа на каждом листе формы 7 в графе "Группа" должен быть указан код КХ ВЗ в соответствии с приложением В.

7.8.4 ВЗ должны быть подписаны главным конструктором или начальником отдела, утверждены руководителем предприятия-разработчика или главным инженером (или лицом по их поручению) и должны иметь подпись нормоконтролера в соответствии с ГОСТ 2.111.

Рассылку ведомостей заказа осуществляют в соответствии с таблицей Г.1 (приложение Г).

7.9.1 В основной надписи первого (заглавного) листа указывают:

- наименование ВЗ в соответствии с приложением В с добавлением слова "Предварительная (Исполнительная)". При выпуске ИВЗИ обозначение ВЗ сохраняется;

- обозначение ВЗ.

Предприятия - проектанты судов обозначают ВЗ по структуре обозначения по НД на РКД судостроительной верфи, имеющей в своем составе код проекта судна и код КХ, соответствующей ВЗ в соответствии с приложением В.

Предприятия-контрагенты (см. 7.4.3) обозначают ВЗ по структуре обозначения в соответствии с НД, имеющей в своем составе код проекта; серию порядковых регистрационных номеров по КХ в пределах кода проекта судна выделяет предприятие - проектант судна.

Предприятия, производящие ремонт, обозначают ВЗ для ремонта по структуре обозначения в соответствии с ГОСТ Р 2.201, имеющей в своем составе четырехзначный буквенный код предприятия - разработчика ведомости и код КХ соответствующей ВЗ по приложению В. В этом случае в наименовании ВЗ указывают код (индекс) проекта судна.

Ведомостям заказа, в которых объединено несколько ведомостей заказа различных КХ, и ВЗ ИИ присваивают обозначение по коду КХ - 360208.

7.9.2 В графе "Комплект" указывают комплект 2, 3 или 8 ВЗ.

7.9.3 Таблицу изменений в основной надписи, как правило, не заполняют. Все необходимые записи производят на листе регистрации изменений, который заполняют по форме 3 ГОСТ Р 2.503-2023 и помещают в конце ВЗ.

7.10.1 В графе "Поз." должна быть сквозная нумерация позиций по всей ВЗ.

После записи изделий однотипных наименований следует оставлять резерв позиций для возможности последующего дополнения ВЗ.

При аннулировании отдельных позиций использование аннулированных позиций не допускается.

7.10.2 В графе "Наименование и краткая техническая характеристика" указывают наименование изделия в соответствии с основным КД, стандартом или ТУ, при необходимости приводят краткую техническую характеристику для конкретного заказа изделия.

В этой графе также указывают особые условия поставки изделия (если они не учтены обозначением изделия), вид приемки, если он предусмотрен документом на поставку неконкретно, или, при необходимости, дают указание о том, что изготовление данного изделия должно осуществляться под наблюдением ФАУ "Российский морской регистр судоходства" и ФАУ "Российское Классификационное Общество".

7.10.3 В графе "Условное наименование" указывают условное наименование (шифр, индекс или условное обозначение) изделия в соответствии с основным КД, стандартом или ТУ.

Если изделие, примененное по групповому основному КД, имеет условное наименование, то указывают условное наименование исполнения.

7.10.4 В графе "Код изделия" в числителе указывают код по ОКПД2 ОК 034, а в знаменателе - федеральный номенклатурный номер при его наличии по Федеральной системе каталогизации продукции в соответствии с ГОСТ Р 51725.1.

7.10.5 В графе "Обозначение документа на поставку" приводят обозначение документа, по которому производится поставка изделия (обозначение основного КД, стандарта, ТУ на изделие или другого актуального поставочного документа).

При применении изделий по групповым документам указывают обозначение исполнения изделия.

Если изделие применено по стандарту или ТУ, в которых есть ссылка на обозначение ряда чертежей (спецификаций), то это обозначение записывают в графе "Обозначение документа на поставку", а обозначение стандарта или ТУ указывают в графе "Наименование и краткая техническая характеристика".

7.10.6 Графы "Код единицы измерения массы" и "Код единицы измерения количества" заполняют в соответствии с ОКЕИ ОК 015.

7.10.7 В графе "Масса единицы" указывают массу изделия в соответствии с принятой единицей измерения массы.

7.10.8 В графе "Количество на объект" указывают общее количество изделий в принятых единицах измерения количества, требующееся на одно судно.

7.10.9 В графах "Наименование поставщика" и "Наименование держателя подлинника" указывают наименования предприятий. При наличии нескольких поставщиков одного и того же изделия в графе "Наименование поставщика" допускается указывать два и более предприятий-поставщиков для проведения тендера предприятием-строителем.

В этих графах допускается указывать коды предприятий и организаций по общероссийскому классификатору ОКПО ОК 007.

7.10.10 В графе "Цена единицы, руб. (валюта)" указывают имеющуюся справочную информацию о цене изделий. Графу заполняет предприятие-строитель в копиях ведомостей заказа.

7.10.11 В графе "Процент технической готовности" указывают проценты технической готовности в соответствии с действующими в отрасли документами.

Предприятия-строители уточняют процент технической готовности после разработки графика постройки судна без внесения изменений в подлинники ведомостей заказа.

В ведомостях заказа, выпускаемых для модернизации, переоборудования и ремонта, процент технической готовности не указывают.

7.10.12 Если в зависимости от заводского номера судна (для серийных заказов) изменяют комплектующие изделия, то для каждого заводского номера в ВЗ должна быть предусмотрена отдельная позиция, а в графе "Примечание" указан заводской номер судна, для которого предназначены изделия.

7.10.13 В ведомостях заказа комплекта 3 графы "Код единицы измерения массы", "Масса единицы", "Наименование поставщика", "Цена единицы, руб. (валюта)" и "Процент технической готовности" не заполняют.

7.11.1 В графе "Наименование и краткая техническая характеристика" указывают наименование изделия и его краткую техническую характеристику. В этой графе должны быть указаны все данные, необходимые для заказа изделия.

7.11.2 В графе "Обозначение документа на поставку" указывают официальные ТУ и обозначение изделия, при отсутствии ТУ - каталог или спецификацию.

7.11.3 В графе "Наименование поставщика" указывают названия страны и фирмы, поставляющих данное изделие.

7.11.4 За полноту и правильность заполнения всех граф ведомостей заказа несет ответственность разработчик ведомостей заказа.

7.12.1 В ВЗ поковок, отливок и штамповок включают поковки, отливки и штамповки массой более 100 кг, необходимые предприятиям - строителям судов и предприятиям, производящим ремонт.

Литье, поковки и штамповки массой менее 100 кг включают в ведомость проектных норм расхода материалов (независимо от марки материала).

В ВЗ поковок, штамповок и отливок не включают поковки, штамповки и отливки для изделий, поставляемых предприятию-строителю или предприятию, производящему ремонт, предприятиями в готовом виде, например баллеров, ахтерштевней, якорей, гаков, киповых планок и т.п., заказываемых по ВЗ судовых устройств, спасательных средств, дельных вещей (код КХ 360298).

В ведомостях заказа поковок, отливок и штамповок сначала перечисляют поковки и штамповки стальные и из цветных металлов, затем с нового листа - отливки стальные и из цветных металлов.

В графе "Наименование и краткая техническая характеристика" кроме наименования указывают размеры готового изделия (габаритные размеры, внутренний и наружный диаметры, диаметр фланца и т.п.), метод формообразования заготовки.

В графе "Условное наименование" указывают марку материала поковки, штамповки или отливки.

В графе "Код изделия" указывают код по ОКПД2 ОК 034 на металлургические заготовки.

В графе "Обозначение документа на поставку" указывают обозначение документа на поставку готового изделия.

В графе "Масса единицы" указывают массу поковки, штамповки или отливки в состоянии поставки.

В графе "Наименование держателя подлинника" указывают держателя подлинника документа на поставку готового изделия.

Остальные графы заполняют в соответствии с общими правилами.

7.12.2 Якорные цепи и их составные части (далее - цепи), изготавливаемые по чертежам, включают в "Ведомость заказа судовых устройств, спасательных средств и дельных вещей" (код КХ 360228) или в ведомость проектных норм расхода материалов по укрупненным группировкам в единицах массы вместе с цепями соответствующих калибров, включенными в эту ведомость.

Цепи, включенные в ВЗ, кодируют по ОКПД2 ОК 034.

Цепи, включенные в ведомость проектных норм расхода материалов, кодируют по [1].

7.12.3 ВЗ механического оборудования (код КХ 360248) допускается составлять по предприятиям-поставщикам. Каждый раздел, относящийся к одному предприятию-поставщику, записывают с нового листа.

ВЗ формовых резиновых технических изделий (номер ВЗ 08) для судов, как правило, не разрабатывают.

Актуальность разработки ВЗ формовых резиновых технических изделий подводных лодок гражданского назначения определяет заказчик. Составляют такие ВЗ при необходимости по форме 7 (приложение А). При этом:

- в графе "Наименование и краткая техническая характеристика" дополнительно указывают марку резины и документ на эту марку;

- в графе "Код изделия" указывают код по ОКПД2 ОК 034;

- графу "Процент технической готовности" не заполняют.

7.12.4 ВЗ электрооборудования (код КХ 360268) составляют по предприятиям-поставщикам. Каждый раздел, относящийся к одному предприятию-поставщику, записывают с нового листа.

В ведомостях заказа стандартных электрических щитов в графе "Наименование и краткая техническая характеристика" должно быть указано обозначение лицевой стороны листа без перечисления входящих в щиты комплектующих изделий.

В ведомостях заказа нестандартных электрических щитов в графе "Наименование и краткая техническая характеристика" должен быть указан щит без перечисления входящих в щит комплектующих изделий, обозначение чертежа нестандартного щита указывают в графе "Обозначение документа на поставку".

Комплектующие изделия для этих щитов включают в "Ведомость заказа комплектующих изделий для стандартных щитов" и "Ведомость заказа комплектующих изделий для нестандартных щитов". Графу "Процент технической готовности" в этих ведомостях заказа не заполняют.

Допускается объединять ВЗ стандартных щитов с ведомостями заказа нестандартных щитов, а также объединять ВЗ комплектующих изделий для стандартных щитов с ведомостями заказа комплектующих изделий для нестандартных щитов.

Монтажные комплекты для систем управления техническими средствами, радиоэлектронного оборудования и электрооборудования включают в ВЗ отдельными позициями, если в ТУ на указанное оборудование предусмотрена отдельная поставка монтажных комплектов.

7.12.5 ВЗ технологического оборудования составляют для проектов исследовательских судов, плавучих мастерских и т.п., имеющих специальное оборудование.

8.1 ВС инвентарным имуществом и инструментом судов (далее - ведомости снабжения) разрабатывают предприятия - проектанты судов при разработке РКД.

8.2 ВС составляют отдельными брошюрами по службам (группам) без разбивки на комплекты. Каждая брошюра, имеющая свое обозначение, должна быть составлена по трем разделам:

- изделия, предусмотренные документами, устанавливающими номенклатуру и нормы снабжения имуществом и инструментом;

- изделия, не предусмотренные документами, которые предназначены для передачи экипажу судна и поставка которых оговорена в договоре на проектирование;

- изделия поставки судовладельца.

По согласованию с заказчиком допускается составлять единую ВС в целом на судно с разбивкой по службам (группам).

8.3 ВС являются одновременно заказными и комплектовочными документами.

8.4 Составные части изделий снабжения комплекта 3, изготовляемые предприятием-строителем, в ВС не включают.

Изделия комплекта 2, которые являются составными частями изделий снабжения комплекта 3, необходимые предприятию-строителю для изготовления этих изделий снабжения, включают в соответствующие (по виду техники) ВЗ.

8.5 ВС для модернизируемых и переоборудуемых судов выполняют в объеме проводимых работ.

8.6 ВС выполняют по формам 4, 5, 6 и 8 (приложение А). На первом (заглавном) листе слово "комплект" не предусматривают.

Заполнение форм 4, 5 и 6 - в соответствии с 7.8.1 и 7.9.1.

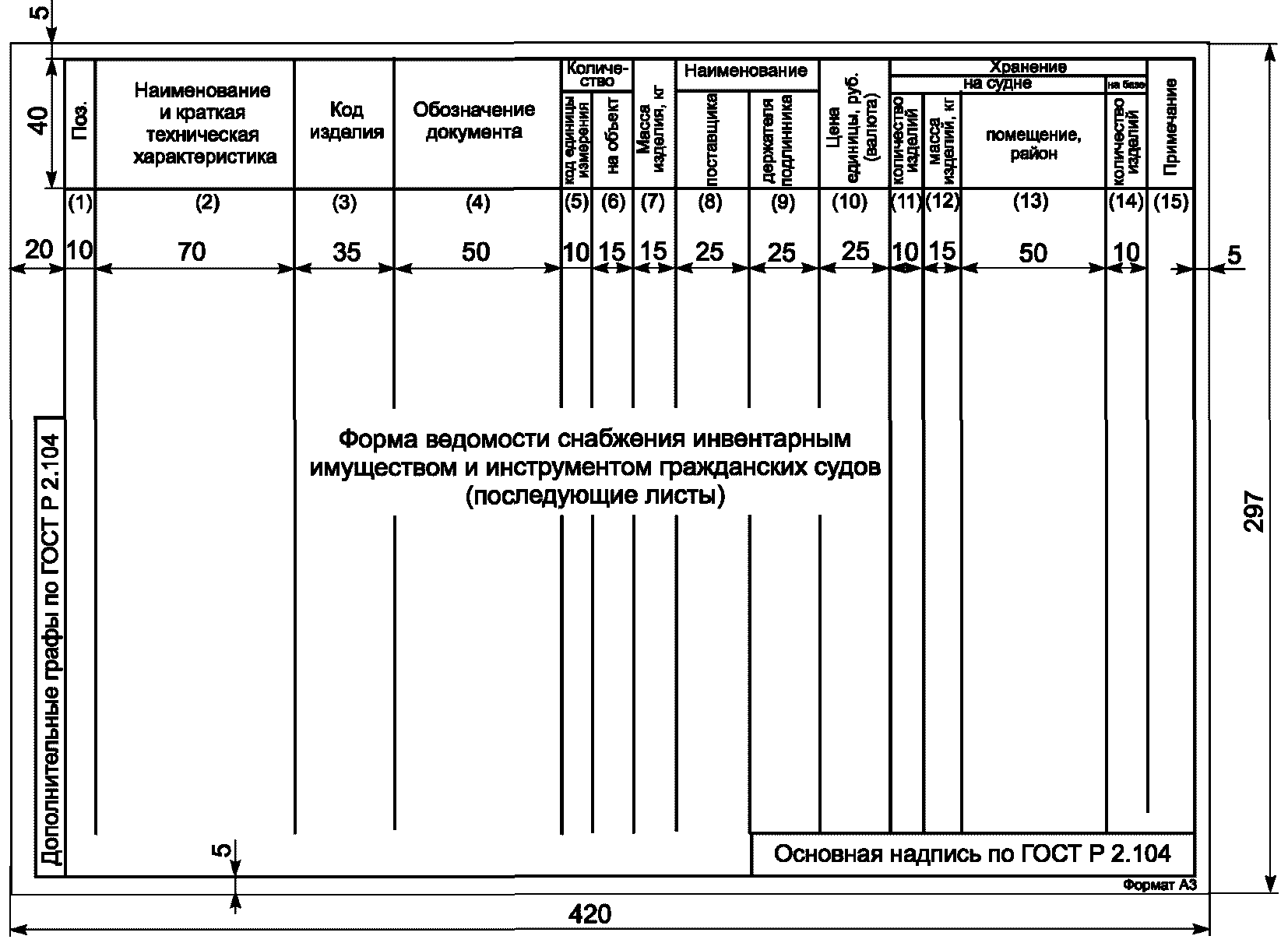

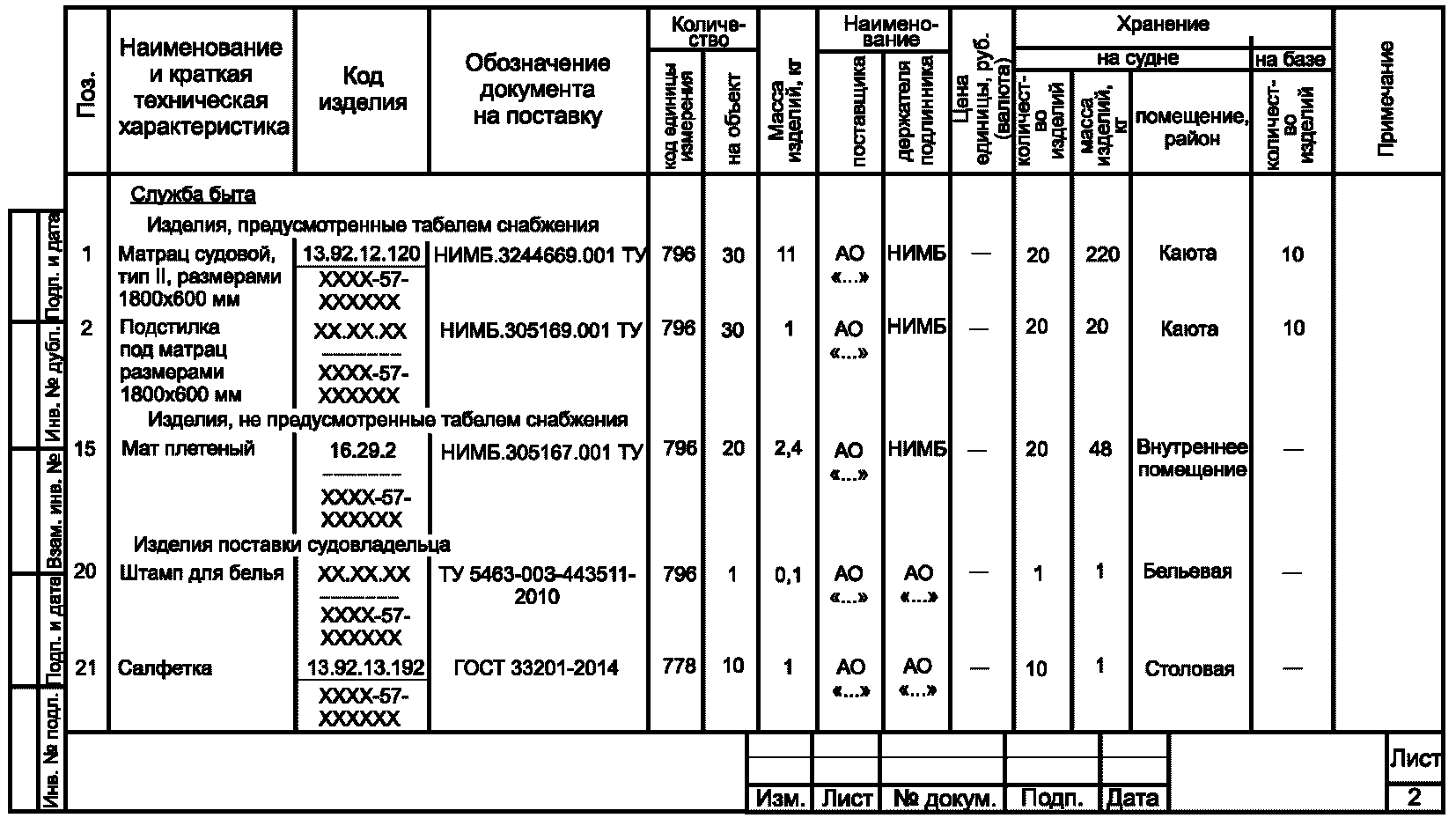

8.7 Последующие листы ВС выполняют по форме 8 (приложение А), пример заполнения последующих листов ВС по форме 8 приведен в приложении Б. Заполнение граф формы 8, соответствующих графам формы 7, выполняют по 7.10.1, 7.10.2, 7.10.4 - 7.10.6, 7.10.8 - 7.10.10.

Остальные графы заполняют в следующем порядке:

- в графе "Масса изделия, кг" указывают массу единицы изделия;

- в графе "Хранение на судне/количество изделий" указывают количество изделий, хранящихся на судне;

- в графе "Хранение на судне/масса изделий, кг" указывают массу изделий, хранящихся на судне;

- в графе "Хранение на судне/помещение, район" указывают места хранения изделий на судне с указанием маркировки ящика, в котором хранятся инвентарное имущество и инструмент;

- в графе "Хранение на базе/количество изделий" указывают количество изделий, хранящихся на базе.

В конце ВС оформляют лист "Перечень ящиков".

ВС должны быть согласованы с заказчиком и включены в перечни ВЗ.

8.8 Внесение изменений в ВС осуществляют в соответствии с разделом 9.

9.1.1 Внесение изменений в ВЗ осуществляют только на основании "Извещений об изменении" (далее - извещения), выпускаемых раздельно на каждую ВЗ в соответствии с ГОСТ Р 2.503, с учетом требований данного раздела.

9.1.2 Первый лист выполняют по форме 1 ГОСТ Р 2.503-2023.

В графе "Указание о внедрении" указывают номера заказов, с которых вводятся изменения.

В верхней части графы "Содержание изменения" указывают наименования всех предприятий (организаций), которым данное извещение должно быть направлено для руководства, и указывают комплект 2, 3 или 8 изменяемой ВЗ.

Графу "Применяемость" не заполняют.

9.1.3 Последующие листы выполняют по форме 1а ГОСТ Р 2.503-2023 или формам 7, 8, 9 (приложение А).

Если изменения вносят по нескольким причинам, а в графах "Указание о заделе" и "Указание о внедрении" на первом листе недостаточно места для помещения соответствующей информации, то текстовую часть помещают на последующих листах по форме 1а ГОСТ Р 2.503 в графе "Содержание изменения" ниже надписей "Причина" и "Код", "Указание о заделе" и "Указание о внедрении" соответственно. При этом на первом листе в графах "Причина", "Код", "Указание о заделе" и "Указание о внедрении" дают ссылку "См. лист ...".

9.1.4 Предприятия - проектанты судов обозначают извещения на правила внесения изменений по НД на РКД судостроительной верфи. Предприятия, производящие ремонт, и предприятия-контрагенты обозначают извещения по ГОСТ Р 2.503.

9.1.5 Извещения должны быть подписаны главным конструктором или начальником отдела (для предприятий-контрагентов), утверждены руководителем предприятия-разработчика или главным инженером (или лицом по их поручению) и должны иметь подпись нормоконтролера в соответствии с ГОСТ 2.111.

9.1.6 Копии извещений должны быть направлены:

- предприятиям-строителям;

- предприятиям, производящим ремонт;

- предприятиям, работающим по монтажу данного судна.

9.1.7 Разработчик осуществляет рассылку извещений в десятидневный срок после их утверждения.

9.1.8 Восстановление подлинников ведомостей заказа с сохранением прежнего обозначения без изменений или с внесенными в них изменениями по ранее выпущенным извещениям производят в соответствии с ГОСТ 2.501.

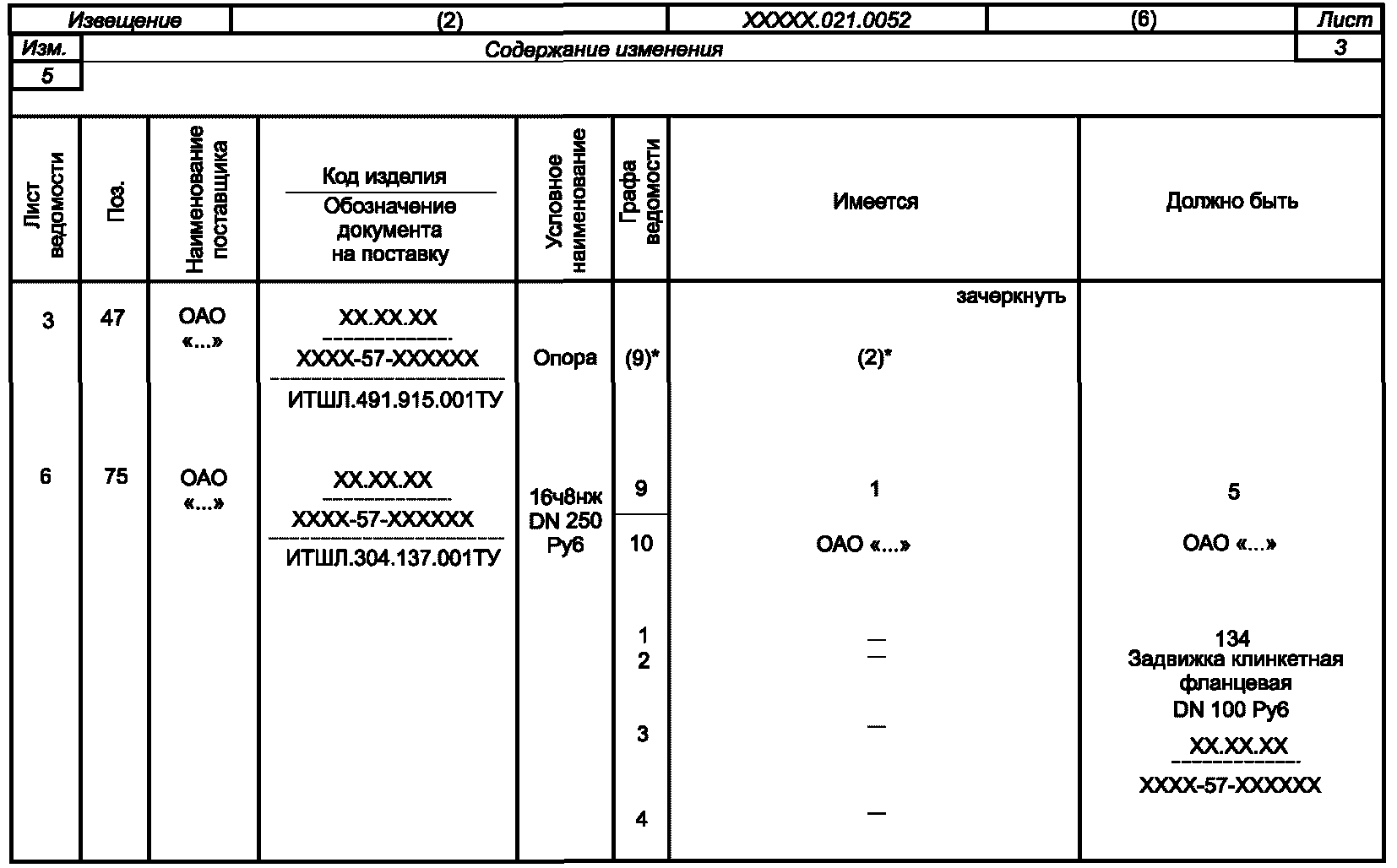

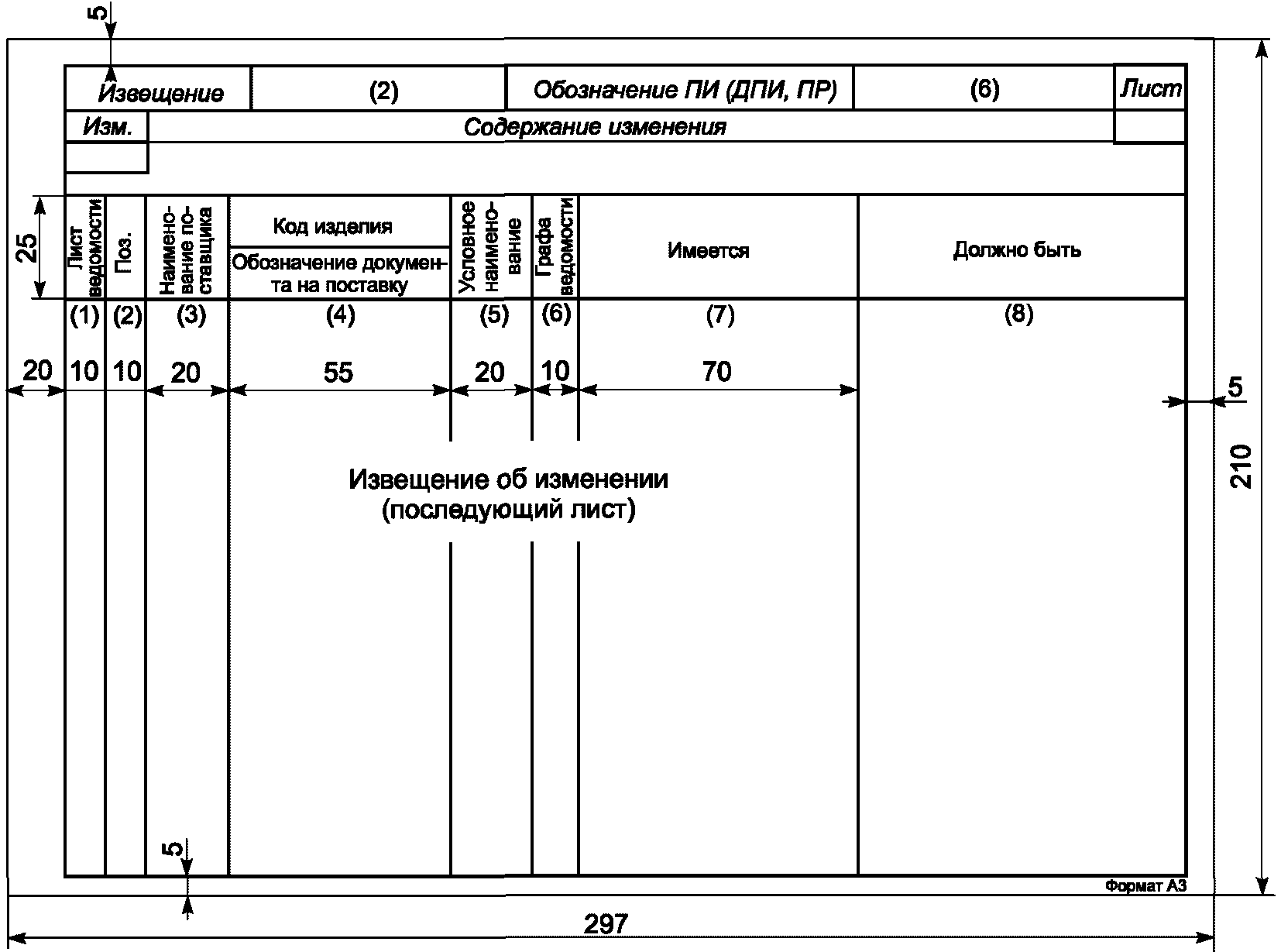

9.2.1 Последующие листы извещения об изменении выполняют по форме 9 (приложение А), примеры заполнения извещения об изменении по форме 9 приведены в приложении Б.

В графе "Код изделия/обозначение документа на поставку" указывают:

- в числителе - код изделия в соответствии с 7.10.4;

- в знаменателе - обозначение документа на поставку.

Графу "Условное наименование" заполняют в соответствии с 7.10.3.

При отсутствии у изделия условного наименования указывают его краткое наименование.

При введении новых позиций графы 2 - 5 формы 9 не заполняют. В остальных случаях заполнение всех граф необходимо.

Все данные о вновь вводимых изделиях записывают в графу 8 в порядке возрастания граф ВЗ.

При аннулировании позиций в графе 7 в скобках должно быть указано количество аннулируемых изделий.

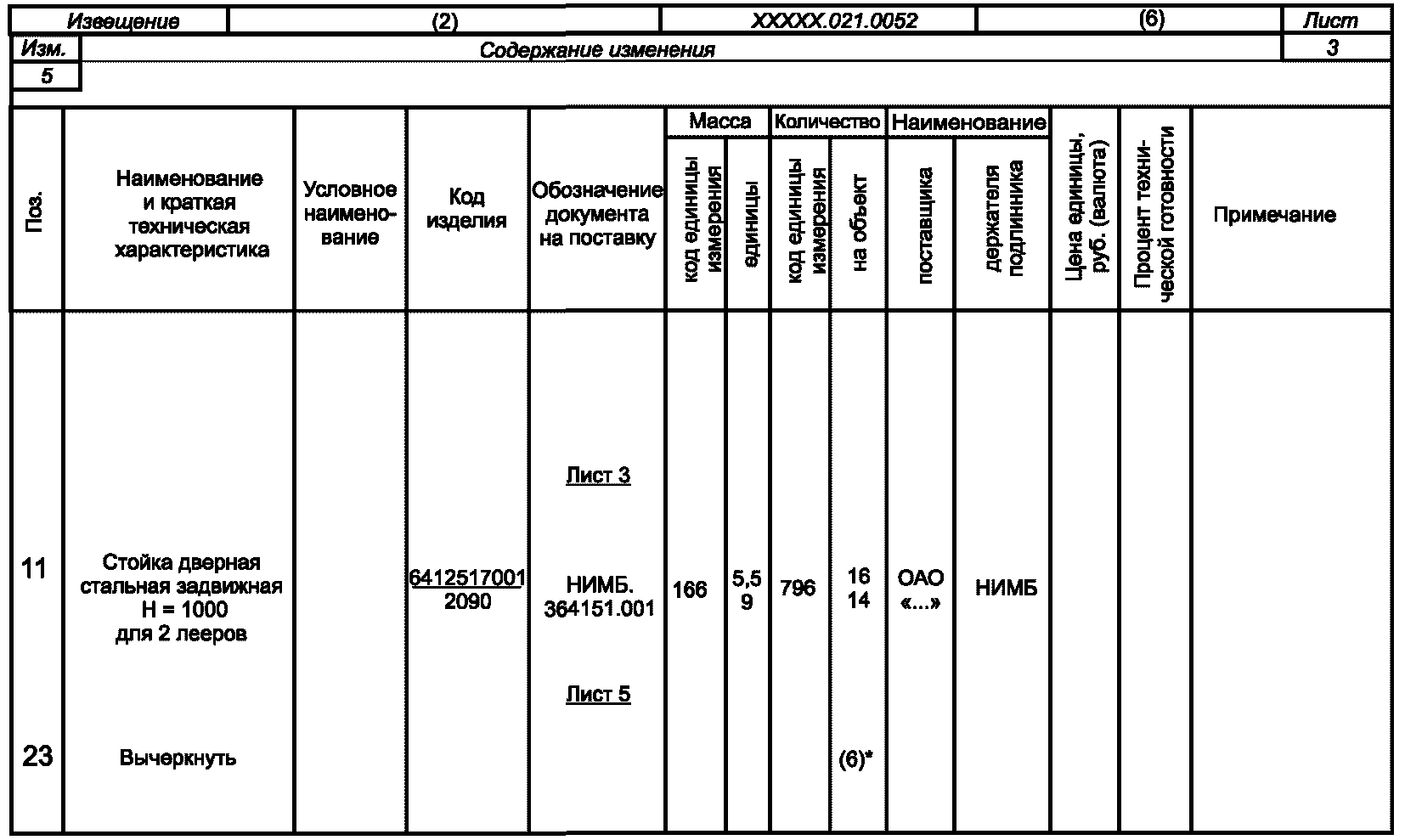

9.2.2 Изменения выполняют по форме 7 (приложение А) последующих листов ВЗ, оформляемых как последующие листы извещения. Пример заполнения последующего листа извещения об изменении по форме 7 приведен в приложении Б.

Обозначение извещения и порядковый номер листа извещения указывают в основной надписи форм ВЗ.

На поле формы ВЗ приводят обозначение изменяемой ВЗ, литеру изменения и подчеркивают. Ниже указывают: "Копии исправить". Под этим указанием приводят порядковый номер листа ВЗ, в которую вносят изменения, и подчеркивают.

Допускается совмещать на одном листе изменения, вносимые в различные листы ВЗ.

Заполнение граф форм ВЗ осуществляют следующим образом:

- переписывают из ВЗ все данные, приведенные в графах, для позиций, подлежащих изменению по данному извещению;

- затем зачеркивают сплошными тонкими линиями данные граф, претерпевших изменения, так, чтобы можно было прочитать зачеркнутое, а выше зачеркнутого проставляют новые данные;

- при добавлении новых позиций заполняют все необходимые графы.

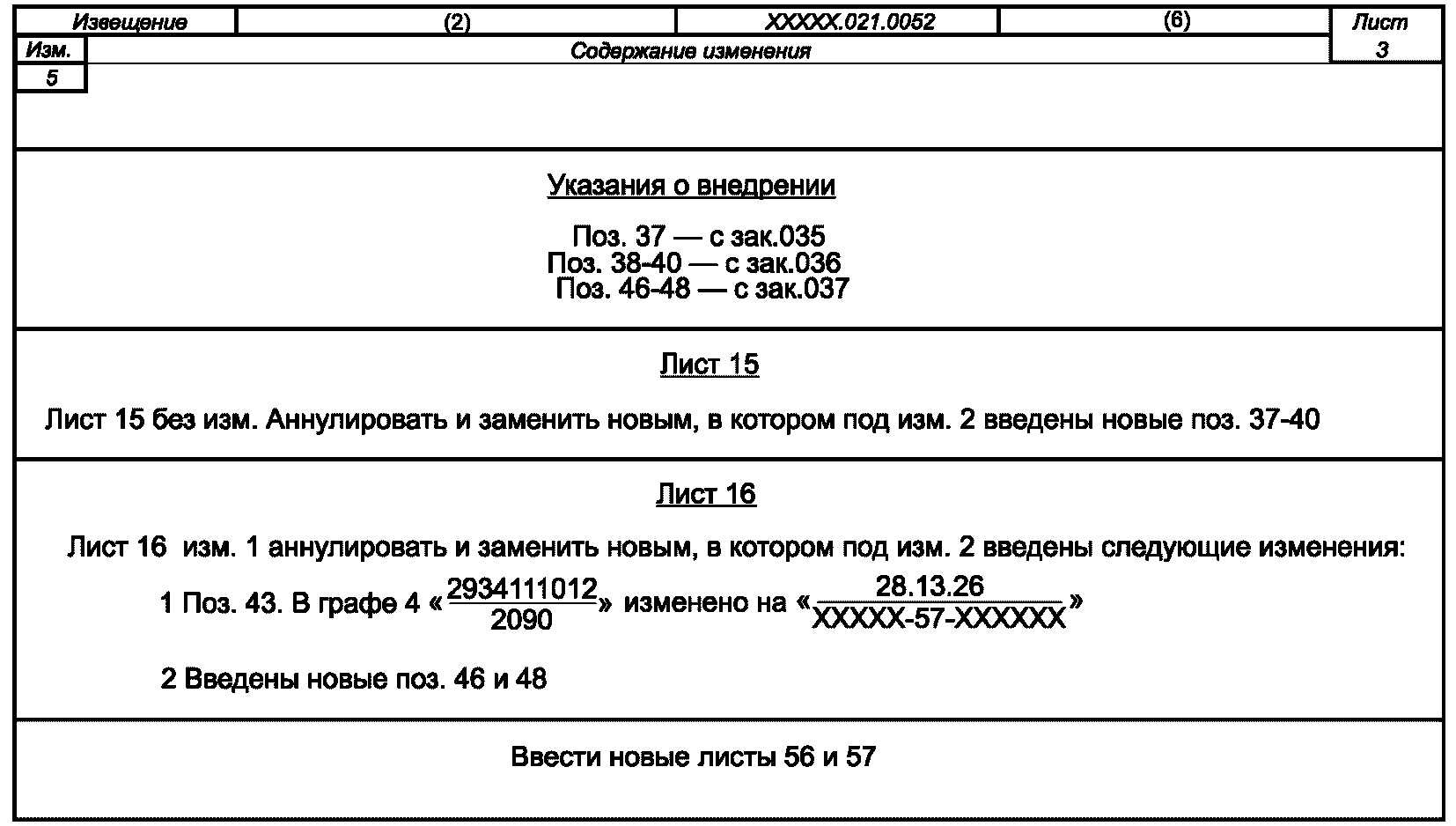

9.2.3 В тексте извещения, выполненного по форме 1а ГОСТ Р 2.503-2023:

- при замене листов ВЗ все изменения, вносимые в ранее введенные позиции, должны быть оговорены с указанием измененных данных по каждой позиции;

- при введении новых позиций должны быть приведены указания об их введении;

- при включении новых листов должны быть приведены указания об их включении.

Приложение к извещению выполняют по форме 7 (приложение А).

9.2.4 При введении новых позиций заполняют все предусмотренные графы.

10.1 ВЗИ для систем ТОС и ТОБУТ составляют по приложению А, формы 4 - 7:

- первый (заглавный) лист - по форме 4;

- листы содержания - по форме 5;

- лист, на котором приводят пояснения к ВЗ, - по форме 6;

- последующие листы - по форме 7.

Лист регистрации изменений - по ГОСТ Р 2.503-2023 (приложение Б, форма 3).

Пример заполнения последующих листов ВЗИ по условной номенклатуре изделий для систем ТОС приведен в приложении Д, для ТОБУТ - в приложении Е.

10.2 СЧ изделий, заказываемые самостоятельно, а также самостоятельно заказываемые изделия, являющиеся СЧ изделий МСЧ и необходимые организации-строителю для изготовления этих изделий МСЧ, должны быть включены в соответствующие ВЗИ для систем ТОС и ТОБУТ.

СЧ изделий МСЧ, изготавливаемые организацией-строителем (или организацией, производящей переоборудование, модернизацию и ремонт), не включают в ВЗИ для систем ТОС и ТОБУТ комплекта 3.

10.3 Для систем ТОС выпускают следующие ВЗИ:

- "Ведомость заказа мебели для ТОС" - по коду КХ 360238;

- "Ведомость заказа механического оборудования для ТОС", "Ведомость заказа контрольно-измерительных приборов и аппаратуры для ТОС" - по коду КХ 360248;

- "Ведомость заказа арматуры для ТОС", "Ведомость заказа арматуры для систем вентиляции и очистки воздуха для ТОС", "Ведомость заказа изделий для системы кондиционирования воздуха для ТОС", "Ведомость заказа электровентиляторов для ТОС" - по коду КХ 360258 приложения В.

- "Ведомость заказа электротехнического оборудования для ТОС", "Ведомость заказа электрооборудования для ТОС", "Ведомость заказа электротехнических средств связи и сигнализации для ТОС", "Ведомость заказа радиотехнических изделий для ТОС" - по коду КХ 360268 приложения В.

Примечания

1 "Ведомость заказа электрооборудования для систем ТОС" включает стандартные и нестандартные токораспределительные щиты, нормативно-технические документы, которые разработаны по ЕСКД, без указания комплектующих изделий этих щитов.

2 Кабель и кабельные изделия в ведомости не включают.

10.4 Для ТОБУТ выпускают ведомости, аналогичные перечисленным в 10.3, а также "Ведомость заказа изделий индивидуальной и коллективной защиты для ТОБУТ" - по коду КХ 360237 приложения В.

Примечание - В наименовании ВЗИ, перечисленных в 10.3, вместо "для ТОС" указывают "для ТОБУТ".

10.5 ВЗИ для систем ТОС и ТОБУТ, предусмотренные в 10.3 и 10.4, комплектуют отдельными брошюрами по классификационным группам. В каждой брошюре ВЗИ записывают в порядке перечисления.

10.6 Во всех формах основные надписи и дополнительные графы должны быть выполнены в соответствии с ГОСТ Р 2.104.

10.7 Допускается объединять разные ВЗ одного комплекта в одну совмещенную ВЗ. При этом в совмещенной ВЗ должны быть выделены в отдельные разделы изделия по кодам КХ ведомостей заказа. Каждый раздел начинают с нового листа.

10.8 Заполнение первого (заглавного) листа ВЗ выполняют по приложению А, форма 4. В основной надписи заглавного листа указывают:

- наименование ВЗИ для ТОС или ТОБУТ;

- обозначение ВЗ.

Организации - проектанты судов обозначают ВЗИ по структуре обозначения по НД на РКД судостроительной верфи, имеющей в своем составе код проекта судна и код КХ.

Организации, производящие ремонт, обозначают ВЗИ для ремонта согласно структуре по ГОСТ Р 2.201. Структура обозначения имеет в своем составе код организации - разработчика ведомости и код КХ. В этом случае в наименовании ведомости указывают код (индекс) проекта судна.

Ведомостям, в которых объединено несколько ВЗИ, присваивают обозначение по коду КХ - 360208 по ОКЕСКД ОК 012.

10.9 Для отличия обозначений ВЗИ для систем ТОС или ТОБУТ от обозначения ведомостей заказа судового оборудования проектанты судов присваивают ведомостям заказа изделий для систем ТОС или ТОБУТ порядковые регистрационные номера начиная с номера 081.

Организация - строитель головного судна при переиздании ведомостей или при выпуске новых присваивает ВЗИ для систем ТОС или ТОБУТ последующие порядковые номера до 099.

10.10 Заполнение граф последующих листов ВЗИ для систем ТОС и ТОБУТ - по приложению А, форма 7.

10.10.1 В графе "Поз." указывают сквозную нумерацию позиций по всей ВЗИ.

После записи изделий однотипных наименований следует оставлять резерв позиций для возможности последующего дополнения ВЗ.

При аннулировании отдельных позиций использование аннулированных позиций не допускается.

10.10.2 В графе "Наименование и краткая техническая характеристика" указывают наименование изделия и краткую техническую характеристику в соответствии с основным КД, стандартом или ТУ.

10.10.3 В графе "Условное наименование" указывают шифр, индекс или условное обозначение изделия в соответствии с основным КД, стандартом или ТУ.

Если изделие, примененное по групповому основному КД, имеет условное наименование, то указывают условное наименование исполнения.

10.10.4 Графу "Код изделия" заполняют по 7.10.4.

10.10.5 В графе "Обозначение документа на поставку" приводят обозначение документа, по которому производится поставка изделия (обозначение основного КД, стандарта, ТУ на изделие или любого другого документа).

При поставке изделий по групповым документам указывают обозначение исполнения изделия.

10.10.6 Графы "Код единицы измерения массы" и "Код единицы измерения количества" заполняют в соответствии с ОКЕИ ОК 015.

10.10.7 В графе "Масса единицы" указывают массу изделия в соответствии с принятой единицей измерения массы.

10.10.8 В графе "Количество на объект" указывают общее количество изделий в принятых единицах измерения количества, требующееся для систем ТОС или ТОБУТ.

10.10.9 В графах "Наименование поставщика" и "Наименование держателя подлинника" указывают наименования организаций. При повторении на одном листе наименований организаций-поставщиков и организаций - держателей подлинников эти данные следует указывать в каждой позиции.

При наличии в выбранном изделии в структуре обозначения документа на поставку, выполненного обезличенным способом по ГОСТ Р 2.201, в графах "Наименование поставщика" и "Наименование держателя подлинника" (при совпадении) приводят обезличенное обозначение организации. Наименования организаций и соответствующие им коды приводят при необходимости в приложении или на листе пояснений ВЗ.

10.10.10 В графе "Цена единицы, руб. (валюта)" указывается по запросу заказчика разрешенная информация о стоимости продукции.

10.10.11 Графу "Процент технической готовности" в ПВЗИ не заполняют.

10.10.12 В ВЗИ комплекта 3 графы: "Код единицы измерения массы", "Масса единицы", "Наименование поставщика"; графу "Цена единицы, руб. (валюта)" не заполняют. Графу "Процент технической готовности" в ПВЗИ не заполняют.

11.1 Изменения в ВЗИ для систем ТОС и ТОБУТ вносят организации-строители (организации, производящие ремонт) на основании "Извещений об изменении" (далее - извещения), выпускаемых раздельно на каждую ВЗ для систем ТОС или ТОБУТ в соответствии с ГОСТ Р 2.503-2023 (приложение Б) с учетом требований раздела 9.

11.2 Извещения об изменениях и дополнениях в ВЗИ для систем ТОС и ТОБУТ оформляют по 9.2.

11.3 При замене листов ВЗИ все изменения, вносимые в ранее согласованные позиции, должны быть оговорены в тексте извещения с указанием измененных данных по каждой позиции.

При аннулировании позиций или отдельных листов ВЗИ в извещении должны быть перечислены аннулируемые позиции и указано количество аннулированных изделий по каждой позиции.

11.4 Извещения должны быть подписаны главным конструктором, для организаций-контрагентов - уполномоченным начальником отдела, утверждены руководителем организации-разработчика или главным инженером и должны иметь подпись нормоконтролера в соответствии с ГОСТ 2.111.

11.5 Восстановление подлинников ВЗИ для систем ТОС и ТОБУТ с сохранением прежнего обозначения без изменений или с внесением в них изменений по ранее согласованным извещениям осуществляют организации-строители (организации, производящие ремонт) в соответствии с ГОСТ 2.501.

12.1 Организация - проектант судна по электротехнической части в пояснительной записке к ТП судна приводит перечень электрооборудования, по которому необходима поставка макетов-аналогов для обеспечения строительства головного судна, и разрабатывает ВЗ макетов-аналогов электрооборудования (далее - ведомости макетов-аналогов) с учетом макетов-аналогов, имеющихся в организации - строителе головного судна.

12.2 Ведомости макетов-аналогов составляют отдельными брошюрами по комплектам 2, 3 и 8, по коду КХ 360268 (приложение В).

12.3 При составлении ведомостей макетов-аналогов необходимо руководствоваться требованиями раздела 10, при этом:

- графы "Код единицы измерения массы", "Код единицы измерения количества", "Цена единиц, руб. (валюта)" не заполняют;

- графу "Процент технической готовности" заполняют при необходимости сведений о состоянии готовности продукции.

12.4 Внесение изменений в ведомости макетов-аналогов осуществляет проектант судна в соответствии с требованиями раздела 11.

12.5 Ведомости макетов-аналогов и извещения к ним согласованию не подлежат.

12.6 Ведомости макетов-аналогов высылают организации - строителю головного судна и электромонтажной организации, работающей по монтажу данного судна, в количестве экземпляров, согласованном в процессе договорных отношений.

--------------------------------

<*> Указывают в ведомостях заказа, составляемых по предприятиям-поставщикам.

Пример оформления последующих листов перечня ведомостей заказа

Продолжение примера оформления последующих листов перечня ведомостей заказа

Пример оформления последующего листа ведомости заказа

Пример оформления последующего листа ведомости снабжения инвентарным имуществом и инструментом

Пример оформления последующего листа извещения об изменении (см. 9.2.1)

Пример оформления последующего листа извещения (см. 9.2.1)

--------------------------------

<*> В скобках указана дополнительная информация к аннулируемой позиции.

Пример оформления последующего листа извещения об изменении (см. 9.2.2)
