"Рекомендации по расчету многоэтажных зданий панельно-блочной и объемно-блочной конструктивных систем с учетом особенностей пространственной работы"

Разработаны институтами НИИСК Госстроя СССР, ЦНИИЭП жилища Госгражданстроя, Казахским ПромстройНИИпроектом и Московским инженерно-строительным институтом им. В.В. Куйбышева.

Содержат рекомендации по выбору конструктивных схем зданий из несущих объемных блоков и панелей. Приведена методика определения нагрузок и воздействий, расчет несущих конструкций зданий на эксплуатационные, транспортные и монтажные нагрузки, а также расчет зданий как пространственных систем на вертикальные и горизонтальные нагрузки.

Для инженерно-технических работников проектных и строительных организаций.

Рекомендованы к изданию решением научно-технического совета НИИСК Госстроя СССР.

ПРЕДИСЛОВИЕ

"Рекомендации по расчету многоэтажных зданий панельно-блочной и объемно-блочной конструктивных систем с учетом особенностей пространственной работы" составлены на основе обобщения опыта проектирования и строительства многоэтажных зданий панельно-блочной и объемно-блочной конструктивных систем.

В Рекомендациях приведены основные положения по выбору конструктивных схем зданий, проектируемых с использованием объемных блоков, рассмотрен порядок определения нагрузок и воздействий на объемные блоки и здания, даны рекомендации по расчету объемных блоков и их элементов на эксплуатационные, транспортные и монтажные нагрузки. Особое внимание уделено методам расчета зданий как единых пространственных систем, ориентированных на использование различных программ расчета на ЭВМ.

Рассмотрены упрощенные методы расчета здания и их элементов, позволяющие проводить необходимые вычисления с применением средств малой механизации вычислительных работ, даны примеры расчета, иллюстрирующие принятые методики расчета, а также перечень программ, рекомендуемых для использования в проектной практике.

Отдельные разделы Руководства разработаны: НИИСК Госстроя СССР - канд. техн. наук Немчинов Ю.И. - руководитель (3 - 7, прил. 2); инж. Фролов А.В. (3, 5, 6, 7, прил. 2); кандидаты техн. наук Голуб П.И. (1 - 3); Ищенко А.А. (4); Лисовец А.П. (4); Скачков И.А. (4); Вероцкий В.Д. (1, 3, 5); Резниченко В.И. (2, 3, 5); Ендржеевский Е.В. (2); Кретов В.И. (5, п. 2); Марьенков Н.Г. (4, 7); инженеры Лупан А.М. (2, 3); Бондаренко Г.А. (7); Козырь А.А. (7) с участием Минпромстроя СССР (канд. техн. наук Ильяшенко В.А. - 2, 3); ЦНИИЭП жилища - кандидаты техн. наук Вайсман Э.Л. - руководитель (1, 4, 5, 6, 7), Николаев Н.А. (1); Портер Э.Г. (5, 7); Ашкинадзе Г.Н. (6, 7); Гаврилова С.С. (6, 7); Макшаев Р.И. (прил. 1); инженеры Левонтин Н.Б. (5), Курчиков В.И. (5); Орлова В.И. (5, 7); Шигенов О.М. (6, 7); Казахским ПромстройНИИпроектом - д-р техн. наук Жунусов Т.Ж. (2, 6); кандидаты техн. наук Ицков И.Е. (2, 5, 6); Некипорец Г.Н. (6); МИСИ им В.В. Куйбышева - д-р техн. наук Дроздов П.Ф. (6).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Объемно-блочным зданием считается такое здание, несущими элементами которого являются объемные блоки. Панельно-блочное здание состоит из сочетаний несущих объемных блоков различного назначения и панелей.

1.2. Конструкции объемно-блочных и панельно-блочных зданий должны удовлетворять требованиям расчета:

по несущей способности с учетом в необходимых случаях возможности потери устойчивости;

по деформациям и раскрытию трещин.

Проверку несущей способности и деформативности конструкций объемно-блочных и панельно-блочных зданий следует производить также в соответствии с главой СНиП II-21-75 "Бетонные и железобетонные конструкции. Нормы проектирования".

1.3. Расчетом по несущей способности следует проверять все конструктивные элементы здания и их стыковые соединения на нагрузки и воздействия, возникающие в процессе строительства и эксплуатации здания. Кроме того, объемные блоки и панели следует рассчитывать на нагрузки, возникающие в процессе изготовления, транспортирования и монтажа.

1.4. Расчетом по деформациям на действие эксплуатационных нагрузок проверяются несущие элементы здания (плиты пола и потолка, стены, лестничные марши и площадки).

1.5. Усилия и деформации от воздействия горизонтальных нагрузок и неравномерностей осадки основания следует определять из расчета здания в целом как системы объемных блоков и панелей.

Для учета податливости основания допускается принимать расчетную модель основания с одним или двумя коэффициентами постели.

1.6. Расчет здания сводится к определению усилий, действующих на блоки от вертикальных и горизонтальных нагрузок, и неравномерной осадки фундаментов. В результате расчета также определяются величины усилий в связях между блоками.

1.7. Расчет отдельного наиболее нагруженного блока определяет конструкцию блоков для здания в целом или при конструировании блоков различных по ярусам - для всего яруса.

1.8. Расчет здания прямоугольной формы в плане на горизонтальные нагрузки производится при действии ветра перпендикулярно оси здания.

1.9. Для расчета симметричных относительно центральной поперечной оси зданий прямоугольной формы допускается выделять двумя сечениями, перпендикулярными к продольной оси здания, фрагмент шириной в один блок.

2. КОНСТРУКТИВНЫЕ РЕШЕНИЯ НЕСУЩИХ ЭЛЕМЕНТОВ ЗДАНИЙ

2.1. При проектировании объемно-блочных и панельно-блочных зданий рекомендуется принимать цельноформованные железобетонные объемные блоки типа "колпак", "лежащий стакан" и "скорлупа".

2.2. Несущий объемный блок типа "колпак" состоит из цельноформованного элемента ("колпака"), приставной или вставной панели пола и наружной стеновой панели.

2.3. "Колпак" представляет собой конструкцию, состоящую из стен и плит потолка, места пересечения которых усилены вутами. В стенах могут быть предусмотрены оконные и дверные проемы, минимальное расстояние которых от вертикального угла блоков должно быть не менее 250 мм.

Толщина стен объемных блоков принимается по результатам расчета, однако должна назначаться не менее 60 мм по среднему сечению для стен, воспринимающих нагрузку от вышележащих объемных блоков и входящих в состав межквартирных перегородок, образуемых стенами двух блоков. В случае, если стена блока образует стену санузла, выходящую в жилое помещение, то толщина ее должна быть не менее 80 мм. Марка бетона колпака по прочности при сжатии должна быть не менее М 200.

2.4. Наружные стены блоков рекомендуется применять цельноформованными совместно с "колпаком" либо навесными.

2.5. Плита потолка блока типа "колпак" принимается плоской со вспарушенностью в середине не менее 20 мм. Толщина ее на опорах и в середине принимается по расчету, но не менее 50 мм (в середине).

2.6. Внутренние перегородки в блоках рекомендуется принимать цельноформованными, монолитно связанными со стенами и плитой потолка в процессе формования.

2.7. Плиты пола, представляющие собой часторебристую или гладкую плиту, по способу присоединения с колпаком могут быть приставными или вставными.

2.8. Армирование вертикальных углов "колпаков" рекомендуется осуществлять пространственными каркасами, стен и потолков - плоскими сетками. Ребристые плиты пола армируются арматурными каркасами и сетками. Армирование элементов блоков принимается по результатам расчета как на эксплуатационные, так и на транспортные (монтажные) нагрузки. При этом особое внимание при армировании "колпака" должно быть обращено на подбор сечения арматуры в вертикальных углах, в околопроемных зонах, в серединах стен и плиты "колпака".

2.9. Для строительства панельно-блочных зданий могут применяться объемные блоки размером на комнату (площадью 14 - 20 м²) или объемные блоки средних размеров (площадью 6 - 9 м²), а также пространственные элементы лестниц, лоджий, эркеров, лифтов и пр.

2.10. В объемных блоках размером на комнату размещаются жилая комната, спальня с коридором, кухня в компоновке с санузлом и коридором. В объемных блоках средних размеров могут размещаться кухня, спальня, санузел с коридором.

2.11. Поэтажное опирание объемных блоков может приниматься линейным (по периметру или части периметра стен), точечным (по четырем углам), смешанным (по двум углам и части периметра).

2.12. В объемно-блочных и панельно-блочных домах, собираемых из объемных блоков размером на комнату, лестничные клетки рекомендуется выполнять из цельноформованных или сборных блок-лестниц. Сборная блок-лестница представляет собой четырехстенный блок с вмонтированными лестничными маршами и площадками. В цельноформованных блок-лестницах лестничные марши и площадки монолитно связаны в процессе формования со стенами.

2.13. В панельно-блочных жилых домах, сооружаемых с использованием объемных блоков средних размеров, возможно применение цельноформованных блок-лестниц со средней несущей стеной. В таких блоках консольные марши и площадки монолитно связаны со средней несущей стеной.

2.14. Опирание блок-лестниц и лестничных блоков должно приниматься линейно по длине несущих стен, за исключением участков под дверными и оконными проемами.

2.15. Все элементы цельноформованных блок-лестниц должны иметь общий пространственный арматурный каркас, обеспечивающий совместность работы элементов.

2.16. Объемный элемент типа "лежачий стакан" представляет собой цельноформованный ребристый 5-плоскостной блок, состоящий из трех стен, пола и потолка. Рекомендуется применять объемные блоки типа "лежачий стакан" при условии их линейного опирания и поэтажной передачи нагрузки по двум сторонам.

2.17. Объемный блок типа "скорлупа" собирается из двух полублоков. Каждый полублок представляет собой цельноформованный монолитный пятиплоскостной элемент.

Объемные блоки типа "скорлупа" могут иметь продольную или поперечную разрезку. Соединение двух полублоков в единую систему следует выполнять при помощи сварных соединений с последующим замоноличиванием швов.

3. КОНСТРУКТИВНЫЕ СИСТЕМЫ ЗДАНИЙ

3.1. Здания с применением несущих объемных блоков для массового строительства следует проектировать на основе конструктивных систем:

объемно-блочной, в которой все действующие нагрузки воспринимаются несущими объемными блоками;

панельно-блочной, в которой действующие нагрузки воспринимаются несущими объемными блоками и панелями.

3.2. Объемно-блочная конструктивная система в зависимости от вида связей между блоками образует здания со связями: жесткими (рис. 1, а); податливыми (рис. 1, б).

Рис. 1. Объемно-блочная конструктивная система

зданий с несущими объемными блоками

а - здания с жесткими связями между блоками;

б - здания с податливыми связями между блоками;

1 - объемный несущий блок; 2 - жесткая связь (шпонка);

3 - упругая (податливая) связь

Панельно-блочная конструктивная система в зависимости от характера передачи расчетных нагрузок на несущие конструкции подразделяется на следующие конструктивные схемы:

без несущих продольных и поперечных диафрагм, когда объемные блоки воспринимают вертикальные и горизонтальные нагрузки, а панели - вертикальные нагрузки (рис. 2, а);

с раздельной передачей нагрузок, в которой панельная и объемно-блочная части зданий воспринимают раздельно как вертикальные, так и горизонтальные нагрузки (рис. 2, б);

со смешанной передачей нагрузок, в которой действующие нагрузки воспринимаются несущими объемными блоками и панелями (рис. 2, в).

Рис. 2. Варианты панельно-блочной

конструктивной системы зданий

а - без несущих продольных и поперечных диафрагм;

б - с раздельной передачей нагрузок; в - со смешанной

передачей нагрузок; 1 - объемный блок; 2 - панель

перекрытия; 3 - панели поперечных и продольных диафрагм

3.3. При проектировании зданий с применением объемно-блочной и панельно-блочной конструктивных систем следует отдавать предпочтение системе с жесткими связями между блоками и панелями.

3.4. Горизонтальные связи между соседними объемными блоками осуществляются электросваркой закладных деталей, устройством монолитных железобетонных плит в уровнях перекрытий или замоноличиванием междублочных пространств. Конструктивное решение и количество связей определяется расчетом здания. Для зданий, сооружаемых в обычных условиях строительства, такие связи устраиваются электросваркой закладных деталей в уровнях плит потолков каждого этажа для зданий высотой до 9 этажей и только верхнего этажа для зданий до 5 этажей.

3.5. В панельно-блочных зданиях связи между объемными и плоскими элементами обеспечивают пространственную жесткость здания, вследствие чего особое внимание должно быть обращено на их расчет. Конструктивно связи в этом случае выполняются путем электросварки закладных деталей и замоноличивания стыков с соединением выпусков арматуры аналогично конструкции связей, принятой в крупнопанельном домостроении.

3.6. При проектировании зданий повышенной этажности (более девяти этажей) в обычных условиях строительства, а также в сейсмических районах в необходимых случаях рекомендуется организовывать скрытый каркас путем заполнения вертикальных шпонок и промежутков между блоками в вертикальном и горизонтальном направлениях с целью образования ядер жесткости и обеспечения совместной работы отдельных вертикальных несущих элементов здания. Места расположения элементов каркаса и их армирование должны назначаться на основании расчета здания как единой пространственной системы.

4. НАГРУЗКИ И ВОЗДЕЙСТВИЯ НА ОТДЕЛЬНЫЕ

ОБЪЕМНЫЕ БЛОКИ И НЕСУЩИЕ СИСТЕМЫ ЗДАНИЙ

4.1. Нагрузки на здание из объемных блоков определяются по главе СНиП II-6-74 "Нагрузки и воздействия. Нормы проектирования".

Нагрузки на отдельный блок рекомендуется определять как внутренние усилия, получаемые из расчета всего здания.

Схема усилий, действующих на блок, вырезанный из расчетной схемы здания, показана на рис. 3. Блоки должны рассчитываться на эти нагрузки (усилия) с учетом совместной работы граней. Для предварительного определения сечений элементов блока допускается подсчитывать нагрузки на блок в процессе эксплуатации здания приближенными методами: от вертикальных сил - по грузовым площадям, от горизонтальных сил - из рассмотрения столба блоков как статистически определимой консоли. Допускается при этом принимать эпюры распределительных нагрузок прямолинейными, конструкции блоков - симметричными.

Рис. 3. Схема усилий, действующих на блок в здании

а - при угловом опирании; б - при линейном опирании

4.2. Вертикальная нагрузка, действующая на столб объемных блоков, определяемая без учета их взаимодействия в системе здания, состоит из собственного веса конструкций, полезной и снеговой нагрузок.

4.3. Вертикальная внешняя нагрузка считается приложенной к блокам с эксцентриситетами относительно центра тяжести горизонтального сечения, направленными вдоль главных осей плана блока:

M_x = Pe_x; M_y = Pe_y, (1)

где P - равнодействующая всех вертикальных сил от одного этажа;

e_x - эксцентриситет точки приложения равнодействующей вдоль оси x относительно геометрического центра тяжести горизонтального сечения, определенного с учетом проемов, попадающих в рассматриваемое сечение, как разница между геометрическим центром и центром тяжести горизонтального сечения блока;

e_y - то же, вдоль оси y.

Величина внутренней (для столба) нагрузки на каждый блок определяется из расчета столба как балки, загруженной поэтажно этими моментами, с граничными условиями, зависящими от статической схемы, которая может быть реализована в конструктивной системе дома (балка на двух опорах, многопролетная балка, консоль).

4.4. Для учета смещения блоков с линейным опиранием при монтаже в расчете принимается, что распределенная нагрузка N_y приложена с эксцентриситетом e₀ относительно средней плоскости стен блока. Величина эксцентриситета внешней нагрузки с учетом его уменьшения в неразрезной системе столба принимается равной 1,5 см - для пяти верхних этажей и 1 см - для всех остальных нижних этажей. Величина эксцентриситета внутренней нагрузки определяется из расчета блока (желательно в системе здания).

4.5. Отдельно объемный блок должен быть рассчитан на усилия, возникающие при транспортировании и монтаже с учетом коэффициентов динамичности.

Несущие элементы блока при расчете на монтажные нагрузки следует рассчитывать с коэффициентом динамичности, равным 1,5, вводимым к собственным массам элементов.

Допускаемый прогиб свободного угла блока должен быть ограничен 10 мм при статических воздействиях.

4.6. Плита потолка блока должна рассчитываться по прочности на действие сосредоточенной нормативной нагрузки 200 кг (вес двух монтажников с инструментами) и, кроме того, на действие сил, возникающих при распалубке блока, с учетом реальной прочности бетона в момент распалубки.

Силы присоса поверхности потолка распалубливаемого "колпака" к опалубке следует принимать по данным специальных исследований, но не менее 100 кг/м². В момент распалубливания допускается расчетную нагрузку от массы горизонтальной грани умножать на коэффициент n = 0,5.

При этом часть дополнительных усилий, возникающих в элементах блока вследствие учета коэффициента динамичности и силы присоса, следует передавать на специальные разгрузочные приспособления (балки, стойки и пр.).

4.7. Закладные детали для крепления "колпаков" к плитам пола рассчитываются на нагрузки, возникающие при транспортировке и монтаже блоков, с учетом коэффициентов динамичности.

4.8. Распределение ветровой нагрузки между столбами блоков в зависимости от характера связей между этими столбами принимается следующим:

при отсутствии связей между столбами блоков каждый столб блоков рассчитывается независимо от соседних на нагрузку, приходящуюся на ветровой фронт этого столба с коэффициентом 0,8 (напор) или 0,6 (отсос);

при наличии связей между столбами блоков только в поперечном (для здания в целом) направлении ветровая нагрузка принимается с коэффициентом 1,4 (напор плюс отсос) и в первом приближении распределяется между столбами в соответствии с табл. 1. Более точно усилия, приходящиеся на каждый из столбов, определяются в результате расчета поперечника как статически неопределимой системы. При наличии горизонтальных жестких диафрагм ветровая нагрузка в симметричном здании распределяется между столбами блоков из условия равенства прогибов в уровне расположения диафрагм. При наличии горизонтальных и достаточно жестких вертикальных диафрагм ветровые нагрузки в основном передаются на вертикальные диафрагмы.

Таблица 1

N п.п.	Вид нагрузки и расчетная схема поперечника	Значение коэффициента	Внутренние усилия в горизонтальных связях		Изгибающие моменты M в сечении x от основания в столбе
N п.п.	Вид нагрузки и расчетная схема поперечника	Значение коэффициента	x₁	x₂	1	2	3
1							x₂(H_д - x)
2		m	-	-		-	-
3		q(x)	-	-		-	-
4		m	-	-		-	-

4.9. Для зданий объемно-блочной системы разность осадок стен одного и того же блока не должна превышать 0,001l, где l - ширина блока.

Для зданий панельно-блочной системы разность осадок двух соседних стен одного направления, поддерживающих плоские перекрытия, не должна превышать 0,002l, где l - пролет панели перекрытия.

Если эти условия обеспечиваются, то расчет всего здания и отдельных блоков на вынужденную осадку опор можно не производить.

При наличии между столбами блоков горизонтальных диафрагм должны быть приняты меры, существенно ограничивающие возможную неравномерную осадку: расположение здания на малосжимаемых грунтах, устройство свайных оснований; конструирование элементов нулевого цикла в виде жестких замоноличенных конструкций и т.д.

4.10. Транспортная нагрузка на объемные блоки и их элементы должна определяться как сумма статической и динамической составляющих. Статическая составляющая транспортной нагрузки определяется от собственного веса элементов объемных блоков.

4.11. В зависимости от положения в пространстве элементов объемных блоков их расчет должен выполняться на вертикальные и горизонтальные динамические нагрузки.

4.12. Динамическую составляющую вертикальной транспортной нагрузки в точке r для конструкции, рассматриваемой как система с K степенями свободы, при колебаниях по j-й собственной форме допускается определять по формуле

(2)

где K_т - коэффициент интенсивности транспортных воздействий, принимаемый по табл. 2;

- коэффициент динамичности, соответствующий j-й форме собственных колебаний элемента блока, принимаемый по п. 4.13;

- коэффициент j-й формы колебаний в r-й точке конструкции, определяемый в соответствии с п. 4.14;

Q_r - нагрузка (в Н), вызывающая инерционную силу в точке r, равная весу r-го участка конструкции.

Таблица 2

Грузовые автомобили общего назначения	Специализированные автотранспортные средства при массе конструкции, т
Грузовые автомобили общего назначения	до 12	свыше 12
0,7	0,4	0,35

4.13. Коэффициент динамичности

допускается определять по графикам на рис. 4 в зависимости от периода T_j j-й формы собственных колебаний элемента объемного блока и от логарифмического декремента колебаний

. При этом коэффициент

следует принимать максимальным в частотной зоне, в которой находится расчетное значение периода конструкции, определенное с учетом погрешности, равной 10%.

Рис. 4. Коэффициенты динамичности в вертикальной плоскости

1 - для железобетонных и легкобетонных конструкций

; 2 - для конструкций с

4.14. Коэффициент, зависящий от j-й формы собственных колебаний конструкции и от места приложения нагрузки Q_r, вызывающей инерционную силу, допускается определять по формуле

(3)

где x_jr, x_js - относительные ординаты, соответствующие середине r-го и s-го участков, при колебаниях конструкции по j-й форме;

k - число участков, на которые расчленена конструкция;

Q_s - нагрузка, вызывающая инерционную силу в точке s, равная весу s-го участка.

4.15. Динамическую составляющую горизонтальной транспортной нагрузки на элементы объемных блоков рекомендуется определять по формуле (2), принимая коэффициент интенсивности горизонтальных транспортных воздействий

(4)

4.16. Суммарные усилия (перемещения) допускается определять по формуле

(5)

где R^ст - усилие от собственного веса в r-й точке конструкции;

- динамическая составляющая усилия от транспортной нагрузки, определяемой по формуле (2) в r-й точке при колебаниях по j-й форме.

4.17. Элементы объемных блоков, имеющие частоту основного тона собственных колебаний менее 10 Гц, следует рассчитывать с учетом первых трех форм колебаний. Расчет элементов блоков с частотой колебаний основного тона более 10 Гц допускается выполнять с учетом только первой формы колебаний. Для элементов, у которых частота основного тона собственных колебаний более 20,0 Гц, допускается принимать произведение

5. РАСЧЕТ ОБЪЕМНЫХ БЛОКОВ И ИХ ЭЛЕМЕНТОВ

НА ЭКСПЛУАТАЦИОННЫЕ, ТРАНСПОРТНЫЕ И МОНТАЖНЫЕ НАГРУЗКИ

Расчетные схемы объемных блоков

5.1. Объемные блоки и здания из них являются весьма сложными, многократно статически неопределимыми системами. При их расчете рекомендуется максимально использовать ЭВМ для расчетов на разные виды нагрузок.

Для расчета здания необходимо определить жесткостные характеристики всех конструктивных элементов по направлениям действующих усилий. Определение жесткости конструктивных элементов объемно-блочного здания допускается производить в предположении линейной зависимости между усилиями и вызываемыми ими перемещениями.

При разработке и использовании программ расчета объемно-блочных зданий с помощью ЭВМ рекомендуется учитывать нелинейность деформаций конструктивных элементов.

5.2. В расчетные схемы блоков можно вводить следующие допущения:

напряженное состояние элементов блока определять в основном в упругой стадии в геометрически линейной постановке;

при расчете на перекос использовать гипотезу о чисто сдвиговой работе стен блока. Жесткостью стен из плоскости пренебрегать;

жесткость связей сдвига принимать равномерно распределенной по длине шва;

при определении приведенных жесткостей граней околопроемные участки рассчитывать по рамно-стержневой схеме;

грани блока, кроме панели пола, считать изотропными, а их прогибы W - малыми

, где

- наименьшая толщина граней блока. Толщины изменяющихся по высоте граней объемного блока допускается принимать постоянными (по среднему сечению).

5.3. Расчетная схема блока с линейным опиранием приведена на рис. 5. Граничные условия между гранями по их общим кромкам (рис. 6) выражаются в общем виде следующими зависимостями:

(6)

Рис. 5. Расчетная схема блока с линейным опиранием

Рис. 6. К описанию граничных условий

Здесь

- изгибающие моменты в направлении s по общей кромке смежных граней 1 и 2;

- угол поворота связи, воспринимающей усилия изгиба M_s

(7)

B - жесткость связи изгиба;

- силы в направлении t, действующие в срединных плоскостях граней 1 и 2;

- относительная деформация граней 1 и 2 в направлении t по общей кромке;

- относительный сдвиг связи, воспринимающей усилия N_t;

, где

- жесткость связи сдвига.

Связи изгиба и сдвига целесообразно считать упругоподатливыми. Граничные условия по краям проемов s = const

M_s = Q_s = N_s = 0. (8)

5.4. В качестве одной из приближенных расчетных схем для блоков с линейным опиранием может быть принята замкнутая рама шириной 1 см, выделяемая из пространственного блока двумя параллельными сечениями. Ригелями пола являются панель рамы и потолок блока, а стойками - стены "колпака" (рис. 7, а). При толщине стен в нижнем сечении 5 см и менее соединение пола со стойками рамы допускается принимать шарнирным (см. рис. 7, б).

Рис. 7. Приближенные расчетные схемы объемного блока

с линейным опиранием

а - в виде замкнутой рамы-полоски; б - в виде П-образной

рамы-полоски с затяжкой; в - с учетом стеснения

поворота верхних узлов; г - моменты, действующие

на верхний опорный узел рамы

Рама загружена нагрузкой N, приложенной с начальным эксцентриситетом e₀ относительно осей стоек, и нагрузкой от веса потолка (без учета последовательности монтажа). Величина e₀ принимается по п. 4.4.

Изгибающие моменты и деформации элементов рамы определяются по правилам строительной механики от внешних изгибающих моментов M = Ne₀ и поперечной нагрузки на потолок блока, доля которой, приходящаяся на ригель рамы, определяется по правилам расчета плиты, опертой по всему контуру.

5.5. В ряде случаев (особенно при отсутствии в продольных гранях проемов) целесообразно упростить расчетную схему блока, например, путем присоединения торцовых граней к продольным с помощью цилиндрических шарниров, не воспринимающих условий изгиба и сдвига. При этом упругоподатливые связи сохраняются только в местах присоединения продольных стен к полу и потолку (рис. 8).

Рис. 8. Упрощенная расчетная схема объемного блока

при линейном опирании

Конструктивно защемление плиты потолка в торцовых стенах должно быть обеспечено наличием арматуры в верху приопорной зоны плиты потолка, отогнутой в торцовые стены. Эта арматура должна рассчитываться на восприятие опорного изгибающего момента, равного 1/2 максимального пролетного момента

в плите потолка. Жесткое соединение продольных и торцовых стен должно быть обеспечено наличием арматуры в наружной зоне вертикального вута, рассчитанной на восприятие изгибающего момента, равного

в стене.

5.6. Построение пространственной дискретной расчетной схемы объемного блока выполняется путем расчленения исследуемой конструкции на систему конечных элементов, т.е. производится ее дискретизация по геометрии (рис. 9). В качестве конечного элемента принимается тонкостенный прямоугольный участок конечных размеров, определяемый сеткой расчленения плоскостей пространственной системы по длине, ширине и высоте. Он может представлять элемент оболочки нулевой кривизны, элемент, находящийся в плоском напряженном состоянии, либо аппроксимироваться стержневой решеткой (рис. 10). В последнем случае полная дискретная модель объемного блока представляется в виде системы сочлененных стержневых моделей (рис. 11).

Рис. 9. Несущий объемный блок

и схема расчленения на конечные элементы

а - объемный блок; б - схема дискретизации

Рис. 10 - Аппроксимация конечного элемента набором стержней

а - плоский конечный элемент; б - стержневая аппроксимация

конечного элемента; в - местная система координат

Рис. 11. Схема расчленения объемного блока на конечные

элементы системой сочлененных стержневых моделей

5.7. Существенное упрощение расчетной схемы объемного блока достигается за счет учета часто встречающейся симметричности конструктивных схем и нагрузок относительно координатных осей. Это значительно сокращает затраты ручного труда и машинного времени, так как расчетная схема составляется только для одной половины конструкции, с заменой влияния отброшенной части введением связей, запрещающих соответствующие линейные или угловые перемещения по осям симметрии.

5.8. Одной из разновидностей пространственных расчетных схем рекомендуется схема с применением пространственных конечных элементов (ПКЭ).

ПКЭ образуются горизонтальными (рис. 12, а) или вертикальными (см. рис. 12, б) сечениями. Горизонтальные сечения рекомендуется применять для объемных блоков типа "колпак", а вертикальные - для объемных блоков типа "лежачий стакан". Сечения следует проводить так, чтобы расстояния между секущими плоскостями получались по возможности одинаковыми. Общее количество ПКЭ, получаемых в результате сечения объемного блока плоскостями, должно быть не менее шести. Элементы с одинаковыми геометрическими и физическими характеристиками считаются одного типа. Особым элементом выделяется плита потолка объемного блока, жесткость которой учитывается только в своей плоскости.

Рис. 12. Способы образования ПКЭ

а - горизонтальными сечениями для объемных блоков

типа "колпак"; б - вертикальными сечениями

для объемных блоков типа "лежащий стакан"

5.9. Вертикальные грани объемных блоков с угловым опиранием в эксплуатационной стадии работают в плоском напряженно-деформированном состоянии, вследствие чего при выполнении приближенных инженерных расчетов возможно применение поэлементного метода, при котором плиты пола и потолка рассматриваются как изгибаемые пластины, стены - как балки-стенки, вертикальные несущие углы блока - как стойки Г-образного сечения.

5.10. Граничные условия по линиям сопряжения пластин определяются из условия совместности перемещений смежных пластин.

5.11. При расчете на нагрузки, действующие в плоскости стены объемных блоков, допускается рассматривать стены как отдельные одно- или многоэтажные пластины, расчет которых осуществляется по стандартным программам на ЭВМ.

Расчет связей между блоками и несущими элементами здания

5.12. Оценка жесткости (податливости) <*> связей должна производиться с учетом их конструктивных особенностей, физических свойств бетона и стали, характера и направления действующих усилий.

--------------------------------

<*> Жесткость связи B - усилие, возникающее в ней при единичном перемещении в направлении этого усилия. Податливость связи

- перемещение связи от единичного усилия в направлении его действия.

5.13. Расчетная величина деформаций растяжения, сжатия и сдвига связей с учетом деформаций примыкающих участков стыкуемых элементов и раскрытия в них трещин не должна превышать 0,3 мм при действии длительных нагрузок и 0,5 мм при сочетании кратковременных и длительных нагрузок.

5.14. Величины расчетных податливостей связей на растворных швах и закладных деталях при сжатии

и сдвиге (

) при кратковременном загружении в конструкциях объемных блоков рекомендуется принимать в соответствии с табл. 3.

Таблица 3

Податливость шва	Величина податливости при прочности раствора шва R (кгс/см²)
Податливость шва	100	200
При одновременном действии сжатия и сдвига
На сдвиг	3	1,2
На сжатие	0,12	0,1
При сжатии
На сжатие	0,4	0,35

В табл. 3 приведены податливости растворных швов при их толщине 10 мм. Для швов толщиной 20 мм величины податливости следует увеличивать на 20%. Податливости растворных швов на сдвиг приняты при отношении напряжений сжатия

к напряжениям сдвига

в шве

. При

принимается

5.15. Жесткости связей, соединяющих грани блоков, назначаются по данным специальных экспериментов. При их отсутствии допускается назначать величины жесткостей связей (с соответствующим конструктивным обеспечением) в следующих пределах:

; B_сд = 20 ... 100 МПа (кгс/см²·10);

где

- жесткость связи изгиба;

B_сд - жесткость связи сдвига.

При назначении величины жесткости связей изгиба для растворных швов блоков с линейным опиранием допускается пользоваться приближенной формулой

(9)

где

- податливость материала шва;

, h_ш - ширина и высота шва.

5.16. Податливость стыковых соединений следует определять с учетом связей на двух поверхностях контакта, т.е. как сумму податливостей на каждой контактной поверхности.

При наличии связей сдвига между гранями объемных блоков приведенные жесткости граней [B_i]_пр определяются с учетом податливости этих связей, которые распределяются поровну между смежными гранями.

В случае дискретных связей

(10)

где

, ...,

- податливости на сдвиг дискретных связей соответственно 1, 2, ..., j-го вида (см/Н);

n₁, n₂, ..., n_j - количество дискретных связей соответственно 1, 2, ..., j-го вида по линии сопряжения граней с номерами i и k.

В случае распределенных связей

(11)

где

- податливость распределенной связи на сдвиг по линии сопряжения граней с номерами i и K;

b - протяженность линии сопряжения граней с номерами i и K.

5.17. Податливость стыкового соединения объемных элементов на растяжение, сжатие и сдвиг следует определять как сумму податливостей всех связей одного вида, пересекающих поверхность контакта этих элементов, по формуле

(12)

где n₁, n₂, ... n_i - количество связей 1, 2, ... i-го вида;

, ...

- податливость связей соответственно 1, 2, ... i-го вида.

Определение жесткостей граней объемного блока

при действии сил в их плоскости

5.18. Жесткость граней объемного блока [B_i] при действии сил Q_i в плоскости этих граней определяется по формуле

(13)

5.19. Перемещения граней объемного блока u_i от сил Q_i на всех стадиях их работы рекомендуется определять с учетом условий их опирания по результатам расчета блока как пространственной конструкции либо по формулам для плоских элементов, учитывающих изгиб, сдвиг и поворот опорных сечений. Приближенные формулы для определения перемещений u_i граней приведены в табл. 4.

Таблица 4

N п.п.

Схема грани и условие опирания

Условие применения

Перемещение грани u_i

Опирание линейное

где m = 2,5b² + 4h².

Опирание угловое

где m - см. п. 1.

h₂ > b₂ > h₃

Опирание линейное

где

;

h₂ > b₂ > h₃

Опирание угловое

где m_а, m_б, m_в - см. п. 3.

h₂ > b₂ < h₃

Опирание линейное

где

;

h₂ > b₂ < h₃

Опирание угловое

где m_а, m_б, m_в - см. п. 5.

b₂ > h₂ > h₃

Опирание линейное

где

;

ИС МЕГАНОРМ: примечание.

Текст в графе "Перемещение грани u_i" дан в соответствии с официальным текстом документа.

b₂ > h₂ > h₃

Опирание угловое

где m_а, m_б, m_в

h₄ > b₂ > h₃

Опирание линейное

где

;

m_б = 2,5(b₂ + b₃)² + 4(h₂ + h₄)²;

;

ИС МЕГАНОРМ: примечание.

Текст в графе "Перемещение грани u_i" дан в соответствии с официальным текстом документа.

10.

h₄ > b₂ > h₃

Опирание угловое

где m_а, m₂_б, m_в, m_г - см. п. 9.

ИС МЕГАНОРМ: примечание.

Текст в графе "Перемещение грани u_i" дан в соответствии с официальным текстом документа.

11.

h₄ > b₂ < h₃

Опирание линейное

где

;

m_б = 2,5(b₂ + b₃) + 4(h₂ + h₄)²;

;

см. п. 9.

12.

h₄ > b₂ < h₃

Опирание

угловое

где m_а, m_б, m_в, m_г - см. п. 11.

13.

b₁ > b₃

h₂ >= b₃ > h₃

Опирание линейное

где

14.

b₁ > b₃

h₂ >= b₃ > h₃

Опирание угловое

где m - см. п. 13.

Расчет несущих элементов блока

Расчет элементов блока при линейном опирании

5.20. Напряженно-деформированное состояние граней блока рекомендуется описывать следующими уравнениями:

(14)

(15)

где D_x, D_y, D_xy - изгибные (в направлениях x и y) и крутильная жесткости граней;

- функция напряжений (Эри), связанная с нормальными N_x, N_y и касательными N_xy усилиями, зависимостью

;

- цилиндрическая жесткость грани;

- толщина грани;

- коэффициент Пуассона;

w - функция прогибов;

q - поперечная нагрузка на грань.

5.21. При расчете арматуры стен необходимо подсчитать максимальные напряжения в сечениях всех элементов стен: по верхнему и нижнему краю, в перемычке, по краям проемов. На участках, где напряжения окажутся меньшими, чем R_пр при сжатии и R_р при растяжении, армирование принимается конструктивным. На остальных участках по величинам напряжений следует подсчитывать усилие в данном сечении и производить подбор арматуры или проверять ее как для случая внецентренно растянутого или сжатого железобетонного элемента.

5.22. При расчетах блоков с линейным опиранием на продольный изгиб допускается в первом приближении величины напряжений по всей поверхности стен принимать постоянными или меняющимися линейно и равными

. Монолитная связь смежных торцовых и продольных стен блока обеспечивается восприятием сдвигающих вертикальных сил в общем ребре и моментов защемления в горизонтальной плоскости. Величину суммарной сдвигающей силы в каждом вертикальном ребре можно принимать равной 1/10 разности величин суммарных вертикальных нагрузок на смежные стены.

5.23. Эксцентричность действия сил N_y рекомендуется учитывать путем приложения контурного момента постоянной величины, равного N_ye₀, где величина e₀ принимается по п. 4.4.

5.24. Для ориентировочного определения величин изгибающих моментов M_y и прогибов w в среднем вертикальном поперечном сечении блоков с линейным опиранием могут быть использованы таблицы прил. 2 [1].

5.25. Пластические свойства бетона блоков следует учитывать в расчете, начиная с высоты здания в 7 - 9 этажей. При этом уравнение (15) должно заменяться на уравнение, учитывающее пластические свойства материала. Например, для стенки

(16)

Здесь

K = 0,25 + 0,75E_к/E_с, (17)

где E_к - касательный модуль упругости материала в определенной точке кривой

;

E_с - секущий модуль упругости материала

, при

(18)

Уравнение (16) - не линейное, его решение совместное граничными условиями (6) возможно только приближенными методами. Таблицы (прил. 2 [1]) получены путем решения уравнений (16) методом последовательных нагружений.

5.26. При определении величин прогибов из плоскости элементов блоков с линейным опиранием с дверными проемами в серединах продольных стен по таблицам (прил. 2 [1]) рекомендуется умножать их на коэффициент 1,3.

5.27. Приближенными методами расчета блоков с использованием плоских (в том числе рамных) расчетных схем в линейной постановке допускается пользоваться при разработке технических проектов, а также при разработке рабочих чертежей в случаях, когда конструкция блока имеет аналоги, рассчитанные как пространственные системы. Для расчета необходимо иметь соответствующие программы объемных блоков с учетом числа и расположения проемов, характера нагрузок и других частных факторов для расчета на ЭВМ.

Приближенные расчеты, как правило, дают для стен блока несколько преувеличенные значения усилий по сравнению с пространственным расчетом.

5.28. Необходимый для определения жесткостных характеристик элементов без трещин модуль деформаций бетона от действия кратковременной нагрузки принимается равным E = K_п·E_б, где K_п - коэффициент, учитывающий влияние кратковременной ползучести бетона (глава СНиП II-21-75, п. 4.24); E_б - начальный модуль упругости бетона при сжатии и растяжении (СНиП II-21-75, табл. 18).

Модуль сдвига бетона принимается равным G = 0,4E_б (глава СНиП II-21-75, п. 2.17).

Расчет панели пола при линейном опирании

объемного блока типа "колпак"

5.29. Расчет панели пола при линейном опирании блока допускается производить как отдельной ребристой конструкции, опертой по двум, трем или четырем сторонам с учетом ее связи с другими элементами блока.

5.30. Нагрузки на панель пола определяются в соответствии с главой СНиП II-6-74 "Нагрузки и воздействия. Нормы проектирования" как для перекрытий жилых зданий. Коэффициенты динамичности для расчета панели в стадии изготовления и монтажа принимаются по главе СНиП II-21-75 "Бетонные и железобетонные конструкции. Нормы проектирования", а в стадии транспортирования - по пп. 4.10 - 4.17 настоящих Рекомендаций.

5.31. За расчетные пролеты панели в стадии эксплуатации принимаются расстояния между осями площадок опирания.

5.32. Несущая способность панели в стадии эксплуатации определяется по методу предельного равновесия. При этом учитывается упругое защемление панели по контуру, возникающее вследствие пригруза ее "колпаком". Абсолютная величина опорного момента в коротком направлении, вводимая в расчет, не должна превышать одной трети от пролетного момента того же направления. Расчетные сопротивления опорной арматуры вводятся в уравнение предельного равновесия с дополнительным коэффициентом условий работы m_a = 0,7.

5.33. Для предварительного назначения сечений продольной рабочей арматуры промежуточных ребер панели она рассматривается в стадии эксплуатации как плита, свободно опертая по контуру. Изгибающие моменты и поперечные силы определяются по таблицам для расчета плит.

5.34. Плита панели пола между ребрами рассчитывается по таблицам для расчета плит как жестко защемленная по четырем сторонам. Расчетные пролеты плиты принимаются равными расстояниям между осями промежуточных ребер панели.

5.35. Сечение рабочей арматуры контурных ребер определяется расчетом панели в стадии изготовления на усилия от действия собственной массы с коэффициентом динамичности. Расчетная схема работы продольных контурных ребер принимается в виде однопролетной двухконсольной балки с вылетом консолей, равным расстоянию от края панели до монтажных петель. В поперечном направлении контурные ребра рассматриваются как однопролетные балки на шарнирных опорах.

5.36. Плита панели пола, опирающаяся по всему периметру на контурные ребра, обычно воспринимает всю поперечную силу. Промежуточные ребра при этом проектируются без расчетной поперечной арматуры.

5.37. При проектировании поперечной арматуры контурных ребер панели следует учитывать возможность их работы на изгиб с кручением.

5.38. Если панель пола имеет консольный вынос для образования балкона или коридора, то такой вынос рассчитывается как консоль, жестко защемленная в контурном поперечном ребре.

5.39. Расчет панели по трещиностойкости и деформациям производится в предположении, что при нормативной нагрузке соотношение изгибающих моментов в пролете и на опоре в коротком направлении будет таким же, как и при расчетной нагрузке, определенной по методу предельного равновесия.

5.40. Определение прогиба панели условно производится как для тавровой балки короткого направления с упругим защемлением на опорах. Очертание эпюры моментов в балке может быть принято по квадратной параболе.

5.41. Ширина раскрытия нормальных трещин в поперечных промежуточных ребрах панели в стадии эксплуатации определяется при напряжениях в арматуре ребер, вычисленных как сумма напряжений от собственной массы панели, подсчитанных по балочной схеме, и приращения напряжений от дополнительной нагрузки, определенных в плите с упругим защемлением по контуру.

Расчет элементов блока при упругом опирании

5.42. Определение внутренних усилий в стенах железобетонных объемных блоков с угловым опиранием допускается производить с использованием табл. 1.1 - 1.7 прил. [1], в которых содержатся значения нормальных и касательных напряжений от раздельного приложения единичных сил: вертикальной P и горизонтальной H к верхнему опорному узлу; равномерно-распределенной q на плите пола.

При подсчете напряжений действительная толщина стен блоков учитывается введением коэффициентов:

для продольных стен

для поперечных стен

где

- толщина продольной стены, мм;

- то же, поперечной стены.

5.43. Распределение вертикальной нагрузки между опорными участками смежных стен следует осуществлять пропорционально их жесткостям по формулам:

(19)

где E₁, E₂ - модули упругости смежных стен;

F₁, F₂ - площади опорных участков;

P - вертикальные нагрузки на угол блока.

5.44. Для подбора арматуры по известным величинам напряжений в сечениях всех участков стен блока следует подсчитать усилия в данном сечении. В сечениях, где напряжения окажутся меньше R_пр для сжатых зон и R_р для растянутых, арматура принимается конструктивно. Для оценки несущей способности угловых участков объемных блоков рекомендуется производить дополнительный расчет на основе методов и рекомендаций расчета железобетонных конструкций. При этом несущие углы блока должны быть рассчитаны как внецентренно сжатые колонны Г-образного сечения. Обязателен расчет наиболее напряженного элемента - угловой стойки, ограниченной с двух сторон дверными проемами.

Вертикальную нагрузку на угловую стойку следует принимать с эксцентриситетом e₀ = 10 мм относительно центра тяжести ее сечения по главной оси. Расчетную длину стойки допускается принимать равной высоте блока.

5.45 Опорные углы блоков с угловым опиранием должны быть проверены на местное смятие бетона под опорной закладной деталью по формуле

(20)

ИС МЕГАНОРМ: примечание.

Обозначения даны в соответствии с официальным текстом документа.

Здесь

- коэффициент, равный 1,1, учитывает влияние металлической обоймы, приваренной к закладной детали (в случае ее наличия); R_а - расчетное сопротивление поперечных арматурных стержней углового каркаса; F_я - площадь бетона внутри замкнутого контура, образуемого поперечной арматурой; F_см - площадь смятия бетона под закладной деталью;

- объемный коэффициент армирования поперечными стержнями, определяемый по формуле

(21)

где f_в - площадь поперечного сечения одного стержня;

l - длина стержня в одном направлении;

s - расстояние между поперечными стержнями в опорной зоне;

- коэффициент, учитывающий влияние бетонной обоймы, определяется по формуле

(22)

где t₁ и t₂ - толщина примыкающих стен блока.

5.46. Расчет плиты пола следует выполнять как отдельной ребристой плиты, рассматриваемой в виде системы балок таврового сечения, защемленных по углам и шарнирно опертых в местах соединения плиты с колпаком электросваркой закладных деталей. В расчет вводятся сечения балок с шириной полки, равной шести толщинам полки. Плита между ребрами рассматривается как жестко защемленная по четырем сторонам, усилия в которой могут быть определены по таблицам для расчета плоских плит.

5.47. Расчет плиты пола по деформациям выполняется в упругой стадии. Длительность действия нагрузок можно учитывать по формуле

(23)

где f - полный прогиб плиты;

f₀ - прогиб, определенный в упругой стадии;

F - площадь поперечного сечения балки;

b - ширина полки балки таврового сечения;

x₀ - расстояние от верха сечения до центра тяжести растянутой арматуры;

n - отношение модуля упругости арматуры и бетона;

- характеристика ползучести бетона, принимает для бетона М300 на мелком щебне равной 3,3.

5.48. Плита потолка должна быть рассчитана как плоская плита, опертая по четырем сторонам, при этом для плит толщиной 50 мм и менее при подборе пролетной арматуры плита принимается свободно опертой, а при подборе опорной - защемленной по контуру. Прогиб плиты допускается определять в упругой стадии по специальным таблицам как для случая защемленных плит. Полный прогиб с учетом длительности действия нагрузки определяется по формуле

(24)

где w_у - прогиб в упругой стадии;

- коэффициент, учитывающий ползучесть бетона, принимается равным 3,3 для кассетного способа формования;

4,2 - для блоков, изготавливаемых методом вибровакуумирования.

Расчет несущей способности объемных блоков

5.49. Объемные блоки рассчитываются на распределенную по их контуру нагрузку N_у, действующую в горизонтальных швах между блоками одного столба.

Величина ординат эпюры N_у зависит от суммарных вертикальных нагрузок P, изгибающих моментов M в плоскости стен, вызываемых внецентренным приложением нагрузок e_x относительно центра тяжести горизонтального сечения несущих стен блока, и изгибающих моментов от горизонтальных нагрузок

(25)

где F_н - площадь несущих стен блока за вычетам проемов;

- толщина стен блока;

I_x, I_y - моменты инерции горизонтального сечения блока относительно осей, проходящих через центр тяжести сечения несущих стен блока;

M_x, M_y - величины суммарных изгибающих моментов в плоскостях стен определяются по табл. 1 в зависимости от расчетной схемы поперечника здания, жесткостей столбов и вида нагрузок;

x, y - расстояния от центра тяжести горизонтального сечения несущих стен блока до места определения ординат эпюры N_y.

5.50. Величины N_y рекомендуется определять для четырех угловых точек опорного контура блока. Промежуточные значения эпюры N_y определяются по линейной интерполяции. В качестве расчетного значения N_р для проверки несущей способности стен необходимо принимать максимальное значение ординаты эпюры N_y, расположенной на расстоянии b >= l₀ от угла, где l₀ определяется по п. 5.53.

При наличии проема в стене следует также проверять несущую способность сечений у края проема, принимая в качестве N_р соответствующую величину ординаты эпюры N над краем проема.

5.51. При расчете зданий высотой более 5 этажей должен учитываться разгружающий момент M_отп, возникающий в результате стеснения поворота верхних узлов рамы (см. рис. 7, в, г). M_отп учитывается при наличии над расчетным сечением не менее четырех этажей. В этом случае необходимо учитывать внешний изгибающий момент M_п, действующий в верхних узлах рамы и вызываемый прогибом панели пола вышележащего блока при действии полезной нагрузки.

При шарнирном опирании стоек рамы на панель пола

(26)

где P - величина расчетной полезной нагрузки на панель пола;

L₀ - пролет панели пола.

5.52. Величина единичного момента

определяется по формуле

(27)

где B - жесткостная характеристика горизонтального растворного шва при сжатии, определяемая по формуле (9);

I_п, E_п - момент инерции и начальный модуль упругости для плиты пола;

- угол поворота верхнего узла рамы с шарнирными опорами, определяемый по формуле

(28)

Изгибающие моменты в элементах рамы равны

(29)

где E - начальный модуль упругости бетона колпака;

q^в - нагрузка от веса потолка;

I_с, I_р - моменты инерции стойки и ригеля;

H - высота стойки от низа ригеля до опоры.

Изгибающий момент M_р, вводимый в расчет при определении несущей способности стены, определяется по эпюре моментов рамы на расстоянии

от нижней опоры рамы. Расчетный эксцентриситет

в этом сечении принимается равным

(30)

5.53. Проверка несущей способности сечений стен блоков с линейным опиранием производится из условия N >= N_р в следующем порядке.

Определяется критическая сила

(31)

где

- толщина стойки рамы в расчетном сечении;

l₀ - расчетная высота стойки рамы.

Величина l₀ принимается равной 0,8H, если над расчетным сечением расположено не менее четырех этажей блоков. В остальных случаях l₀ = 0,9H.

В формуле (31) подставляется наибольшее из значений

, получаемых от статического расчета или по формуле (32)

(32)

Коэффициент K_дл определяется по формуле

(33)

где

- для тяжелых бетонов естественного твердения и бетонов на пористых заполнителях;

- для тяжелых бетонов при тепловой обработке;

M_дл, M - моменты относительно менее сжатой или растянутой грани сечения от длительно действующей части нагрузки и от всей нагрузки.

Для строительства в обычных инженерно-геологических условиях допускается принимать M_дл/M = 0,85.

При определении N_кр без учета длительного действия нагрузок и при расчете конструкции столба по деформированной схеме величина K_дл принимается равной 1.

5.54. Далее определяется предельная несущая способность углового сечения

(34)

где значение

принимается по формуле (30).

5.55. При расчете стен блоков с линейным опиранием влияние продольного изгиба следует учитывать путем использования в формулах (36) значения приведенного эксцентриситета

, где

- коэффициент продольного изгиба, определяемый по формуле

(35)

где N_в находится путем последовательных приближений из условия ее равенства несущей способности сечения по формуле (36).

Значения

по формуле (35) определяются для сечений, расположенных на расстоянии b >= l₀ от углов блока. В углу блока величина

принимается равной единице. Если 0 < b < l₀, величина определяется по линейной интерполяции.

Несущая способность промежуточных сечений стены, отстоящих от угла на расстоянии 0 < b < l, определяется по формуле

(36)

где

вычислено для сечений при b = l₀.

При наличии в стене проема, независимо от места его расположения, значение

в вертикальном сечении по наиболее удаленному от угла блока краю проема определяется по формуле (35) и принимается не менее величины

, определенной для того же сечения стены без учета проема.

5.56. Растянутую зону бетона следует проверять по формуле

(37)

При невыполнении условия (37) следует увеличивать высоту сечения (толщину стены) или конструировать его как железобетонное.

5.57. При проверке деформаций плиты потолка в эксплуатационной стадии значения прогибов, подсчитанные с учетом длительного действия нагрузок, должны быть умножены на коэффициент

. При наличии вспарушенности потолка допускается расчетный прогиб уменьшать на величину этой вспарушенности, но не более чем на 10 мм.

5.58. Величины, ограничивающие максимальные значения прогибов пола и потолка, принимаются по главе СНиП II-21-75. Величину максимального прогиба продольных стен блоков из плоскости при эксплуатационной нагрузке рекомендуется ограничить значением H/500 ~= 0,6 см.

Расчет объемных блоков на нагрузки, обусловленные

транспортными и монтажными воздействиями

5.59. При учете транспортных и монтажных воздействий необходимо производить расчет блока по несущей способности и по деформациям на зависание угла. Величина прогиба свободного угла блока, опертого по трем углам, определяется по формуле

(38)

где N - вес блока, симметричного по толщине стенок (без наружной стены и балкона), с учетом коэффициента динамичности;

- сдвиговая жесткость сплошной i-й грани (i = 1, 2, ..., 6);

, G_i - толщина и модуль сдвига материала грани

(39)

При определении величин [G_i] допускается считать, что грани работают без образования трещин.

Для граней с проемами величина [G_i] может определяться по приближенным формулам (40) - (42) исходя из равенства горизонтальных перемещений сплошной грани с жесткостью [G_i] и грани с проемами, имеющей те же наружные размеры, под действием единичной силы.

Для панели наружной стены с оконным проемом (рис. 13, а)

(40)

где n = i_вm² + i_н(1 - m)² + 2i_с(1 - 3m + 3m²),

m = (3i_с + i_н)/(6i_с + i_н + i_в); i_в = b_р/I_р; i_н = b_р/I_н; i_с = h_р/I_с.

Рис. 13. Схема граней с проемами

а - фасадная стена с оконным проемом; б - то же,

с балконным; в - внутренняя стена с дверным проемом

Для панели наружной стены с балконным проемом (рис. 13, б) можно использовать формулу

(41)

для внутренней стены с проемом у края (рис. 13, в):

(42)

При определении I_в могут быть учтены участки монолитно связанных смежных граней шириной

Величина [G_б], входящая в формулу (41), должна определяться с учетом жесткости сдвига связей, соединяющих плиту пола со стенами

(43)

где

- жесткости на сдвиг связей (кг/см²), соединяющих соответственно продольные и торцовые грани с плитой пола, определяемые по формулам

(44)

Здесь B - жесткость на сдвиг одной дискретной (сосредоточенной) связи, определяемая из эксперимента или по указаниям п. 5.15; n, m - количество дискретных связей на сторонах блока длиной a и b.

5.60. Несущую способность блока при зависании угла допускается определять по методу предельного равновесия. Трещины при перекосах появляются и развиваются в первую очередь в углах проемов. В состоянии предельного равновесия на этих участках образуются пластические шарниры.

Определение несущей способности следует производить в соответствии с наиболее вероятными схемами излома из наименее благоприятного варианта работы конструкции (суммирование усилий от кручения с изгибом для продольных и кручение - для торцовых граней). Для схем излома продольной грани по рис. 14, а несущую способность блока можно определить по формуле

(45)

где P - собственная масса блока с учетом коэффициента перегрузки;

- сумма моментов внутренних сил во всех пластических шарнирах вокруг проема соответствующей грани (i = 1, 2, 3, 4);

(46)

где

- расчетное сопротивление и площадь сечения арматуры в сечении по i-й трещине;

z_i - плечо внутренней пары сил, принимаемое равным

(

- высота сечения).

Рис. 14. К расчету блока по методу предельного равновесия

а - при разрушении продольной стены с проемом;

б - при разрушении торцевой стены с оконным проемом;

в - е - разрушение отдельных стен

Суммирование по формуле (46) производится для всех растянутых рабочих содержаний. При изломе блока по фасадной панели (см. рис. 14, д) с образованием вертикальных трещин

(47)

при изломе той же панели с образованием горизонтальных трещин (см. рис. 14, е)

(48)

где c - расстояние по горизонтали или по вертикали между пластическими шарнирами в фасадной стене;

при изломе по внутренней торцевой грани с проемом (см. рис. 14, в)

(49)

Армирование элементов блока рекомендуется назначать на 20 - 30% выше, чем на основании расчета по методу предельного равновесия.

5.61. Перемычки над и под проемами в стенах должны быть рассчитаны при зависании угла по поперечной силе Q, равной для торцовых граней

Q = P/8. (50)

Для продольных граней с проемами

(51)

Расчет объемных блоков методом конечных элементов

Расчет блоков на основе стержневой аппроксимации

5.62. Основные положения расчета объемных блоков по предлагаемой методике заключаются в следующем:

определение напряженно-деформированного состояния блоков производится как для тонкостенных пространственных систем;

работа стен и потолка из плоскости описывается технической теорией изгиба тонкостенных пластин;

материал конструкции однородный и подчиняется закону Гука;

нагрузки, действующие на объемный блок, принимаются в виде системы сосредоточенных сил, направленных по его вертикальным и горизонтальным координатным осям и приложенных в узловых точках дискретной расчетной схемы; нагрузки, распределенные по произвольному закону, приводятся к сосредоточенным в узлах дискретной расчетной схемы.

Геометрические характеристики стержневых моделей, представляющих собой равный прямоугольник с шарнирно прикрепленными диагоналями, определяются по формулам (52), полученным при совместном учете плоского напряженного состояния, изгиба и кручения:

		(52)

где приняты следующие обозначения:

F_a, F_b, F_c - площади поперечных сечений контурных и диагональных стержней;

- геометрические моменты инерции поперечных сечений контурных стержней относительно оси x₁;

- геометрические моменты инерции поперечных сечений контурных стержней относительно оси y₁;

I_aк, I_bк - геометрические моменты инерции при кручении поперечных сечений контурных стержней относительно оси z₁.

Оси x₁, y₁, z₁ являются осями местной системы координат для поперечного сечения каждого стержня, входящего в решетчатую модель, и имеют направления соответственно в плоскости модели, перпендикулярно ее плоскости и вдоль стержня (см. рис. 10, в).

5.63. Расчет сформированной пространственной стержневой модели объемного блока, находящегося под действием произвольной нагрузки, производится при помощи действующих программ, предназначенных для расчета многократно статически неопределимых стержневых систем.

Определение напряженного состояния континуальных объектов производится на основе формул теории упругости, исходя из известных перемещений узловых точек дискретной модели и усилий в стержнях.

Расчет блоков с использованием плоских конечных элементов

5.64. Расчетная схема метода конечных элементов для отдельного блока имеет вид, аналогичный приведенному на рис. 9, и представляет собой систему двумерных расчетных элементов, объединенных в узлах условиями равновесия, включающими реакции в основной системе и внешние узловые воздействия.

Общий вид системы уравнений метода перемещений

[K]{U} = {P}, (53)

где [K] - матрица жесткости (реакций в основной системе) рассчитываемой системы;

{U} - вектор обобщенных узловых смещений от внешних воздействий;

{P} - вектор внешних воздействий на расчетные узлы системы.

5.65. Матрица жесткости [K] системы составляется из матриц жесткости [k], отдельных расчетных элементов с учетом их условий взаимодействия и граничных условий.

5.66. Для расчета систем повышенной сложности рекомендуется пользоваться разработанными прикладными программами для ЭВМ, в которых процесс вычисления матриц жесткости расчетных элементов, формирования матрицы жесткости системы и вектора грузовых воздействий автоматизирован. Решение системы уравнений вида (53) и вычисление соответствующих компонентов напряженного состояния (напряжений, усилий) также выполняется по программам.

5.67. Перечень имеющихся в эксплуатации программ приведен в прил. 2.

5.68. Существующее программное обеспечение обладает набором различных типов конечных элементов, описывающих характерные виды напряженного состояния и форму элемента.

5.69. Для практических целей расчета объемного блока достаточно наличия в программной библиотеке элементов прямоугольной формы для трех типов напряженного состояния: плоского напряженного состояния, изгиба и их суммы. Последний носит название элемента оболочки нулевой кривизны.

Способы описания систем с помощью конечных элементов содержатся в соответствующих разделах инструкций к программам.

5.70. Применение метода конечных элементов МКЭ в прямом виде позволяет с достаточной степенью точности описать сложную форму пространственного блока и учесть все компоненты напряженного состояния его элементов.

5.71. Непосредственное использование программ МКЭ, основанного на его классической форме для расчета зданий из объемных блоков нецелесообразно ввиду ограничений программы на порядок системы решаемых уравнений (53) либо лимита времени стабильного счета ЭВМ.

5.72. В силу указанных причин для расчета зданий в целом рекомендуется использование метода пространственных конечных элементов (МПКЭ) либо суперэлементов (МСЭ). Для программ, реализующих МСЭ в явном виде, необходимо описать рассчитываемую систему, как минимум, на двух уровнях. Первый уровень соответствует описанию расчетных элементов, для которых известно аналитическое выражение компонент матрицы жесткости. Второй и следующие уровни образуют суперэлементы, матрицы жесткости которых определяются численно. Суперэлементами могут быть как отдельные части блока (стены, пол, потолок), так и весь блок в целом.

5.73. Для программ, позволяющих введение матриц жесткости в численном виде, матрица жесткости суперэлемента может быть найдена с помощью известного приема как определение реакций во внешних связях в основной системе от поочередного смещения каждой связи.

После решения по программе общей системы уравнений (53) и определения перемещений расчетных узлов суперэлементов любой блок может быть рассчитан на воздействия от найденных перемещений и местных нагрузок на блок.

5.74. Узловые сопряжения между блоками допускается моделировать стержневыми элементами, размеры и жесткости которых соответствуют характеристикам жесткости соединительных элементов.

5.75. Непрерывные швы между несущими элементами, имеющие конечные значения характеристик жесткости, могут иметь различные расчетные модели в зависимости от целей расчета и возможностей программ для ЭВМ.

5.76. Виды расчетных схем непрерывных швов приведены на рис. 15.

Рис. 15. Расчетные модели швов сопряжения между блоками

а - шарнирно-стержневая; б - рамно-стержневая;

в - контактная; г - конечно-элементная; д - комбинированная;

1 - объемный блок; 2 - контактный элемент;

3 - конечный элемент шва

5.77. Шарнирно-стержневая модель (см. рис. 15, а) допускается для аппроксимации плоского шва. Эта модель позволяет получить ступенчато-переменные эпюры сдвигающих и нормальных усилий в шве.

5.78. Рамно-стержневая модель (см. рис. 15, б) также пригодна для плоского шва. Недостатком модели является дискретный характер передачи усилий.

5.79. Контактная модель шва (см. рис. 15, в) обеспечивает описание жесткости шва в трех направлениях с помощью трех характеристик жесткости контактных элементов: K_x, K_y, K_z.

5.80. Конечно-элементная модель шва (см. рис. 15, г) позволяет наиболее корректно описать непрерывный характер передачи усилий сдвига между кромками шва. Плоскости конечных элементов, моделирующих шов, перпендикулярны плоскости шва для сохранения соотношения размеров конечного элемента (h/l), близких к единице. Принятый тип конечного элемента шва соответствует плоскому напряженному состоянию.

5.81. Наиболее универсальной можно считать комбинированную модель (см. рис. 15, д), состоящую из контактных элементов, передающих усилия для направлений осей (x, y) и конечных элементов шва, передающих усилия, направленные по оси z.

Пространственный расчет блоков

с применением программы КОНТУР

5.82. В соответствии с расчетной схемой (см. рис. 12) на поперечное сечение элементов наносится прямоугольная сетка, единая для всех типов пространственных конечных элементов. Прямоугольная сетка должна накладываться на все участки поперечного сечения пространственных конечных элементов, расположенные по направлениям координатных осей ox и oy. Поперечное сечение может состоять из прямолинейных участков продольных и поперечных стен, оконных и дверных проемов, мест включения сосредоточенных жесткостей типа пилястр, вутов, узлов замоноличивания и т.п. Увеличение количества линий сетки не усложняет расчет и не увеличивает размер матрицы жесткости системы, но увеличивает объем исходной информации. Линии сетки нумеруются слева направо и снизу вверх.

5.83. Координатные оси ox и oy расположены в плоскости поперечного сечения пространственного конечного элемента и направлены: ось ox - снизу вверх, ось oy - слева направо. Координатная ось oz перпендикулярна плоскости xoy и направлена таким образом, чтобы образовалась правовинтовая система координат.

5.84. После назначения системы координат необходимо указать расстояния между линиями сетки, установить общее количество нагрузок, вынужденных и нулевых перемещений "узлов" пространственных конечных элементов (узлами считаются секущие плоскости, ограничивающие элемент снизу и сверху или слева и справа).

5.85. В соответствии с особенностями используемого метода пространственных конечных элементов, основы которого изложены в разд. 6, следует принять количество координатных функций, необходимых для решения данной задачи. Рекомендуется применять от 6 до 10 функций соответствующих направлений, причем 10 функций следует применять при сложном загружении объемного блока.

5.86. Необходимо также установить модули упругости и коэффициенты Пуассона материала пространственных конечных элементов, которые являются основой для составления исходной информации по программе КОНТУР [6].

6. РАСЧЕТ ЗДАНИЙ И ОТДЕЛЬНЫХ "СТОЛБОВ" ИЗ ОБЪЕМНЫХ БЛОКОВ

НА РАЗЛИЧНЫЕ ВИДЫ ВОЗДЕЙСТВИЙ

Расчетные схемы зданий и столбов

6.1. Многоэтажное здание с применением объемных блоков рекомендуется представить в виде системы вертикальных столбов из установленных друг на друга объемных блоков (рис. 16, а, б) и диафрагм, соединенных между собой упругими связями.

Рис. 16. Расчетные схемы зданий

а - из системы вертикальных столбов, соединенных упругими

связями; б - симметричных относительно центральной

поперечной оси; в - с учетом податливости перекрытий;

г - при объединении перекрытий в недеформируемые диски

Возможно использование расчетной схемы объемно-блочного здания в виде системы призматических консольных стержней-оболочек открытого или закрытого профиля, соединенных распределенными или дискретными по высоте и в плане связями.

6.2. Для высоких зданий с вертикальными элементами жесткости по торцам блок-секций или зданий целесообразна расчетная схема, учитывающая податливость перекрытий (рис. 16, в);

при объединении перекрытий в единые диски их можно считать недеформируемыми (рис. 16, г).

6.3. В приближенных методах расчетная схема поперечника здания может быть представлена в виде системы составных стержней:

при соединении столбов связями только в уровне чердачного перекрытия по рис. 17, а или при соединении столбов связями в каждом этаже или через этаж по рис. 17, б.

Рис. 17. Расчетные схемы поперечника

объемно-блочного здания

а - с шарнирными связями в уровне чердачного перекрытия;

б - то же, в уровнях всех перекрытий

Связи между столбами должны конструироваться в соответствии с условиями, полученными в результате расчета поперечника здания. Жесткости связей B₁ в первом приближении допускается принимать равными бесконечности.

На рисунке приведены расчетные схемы, в которых связи между столбами не воспринимают усилия на сдвиг в вертикальной плоскости.

При наличии связей вертикального сдвига для расчета поперечника рекомендуется пользоваться решениями теории составных стержней или программами для ЭВМ.

6.4. Перекрестная расчетная модель здания представляет собой систему вертикальных и горизонтальных диафрагм (рис. 18), объединенных для совместной работы в уровнях междуэтажных перекрытий. При построении перекрестной расчетной модели принимаются следующие гипотезы и допущения:

вертикальные и горизонтальные диафрагмы находятся в плосконапряженном состоянии;

жесткость диафрагм из плоскости и кручение не учитываются;

моменты, передающиеся с горизонтальных диафрагм на вертикальные, пренебрегаются;

массы принимаются сосредоточенными в местах пересечения вертикальных и горизонтальных диафрагм.

Рис. 18. Перекрестная расчетная схема

объемно-блочного здания

1 - вертикальные несущие диафрагмы; 2 - горизонтальные

диафрагмы междуэтажных перекрытий

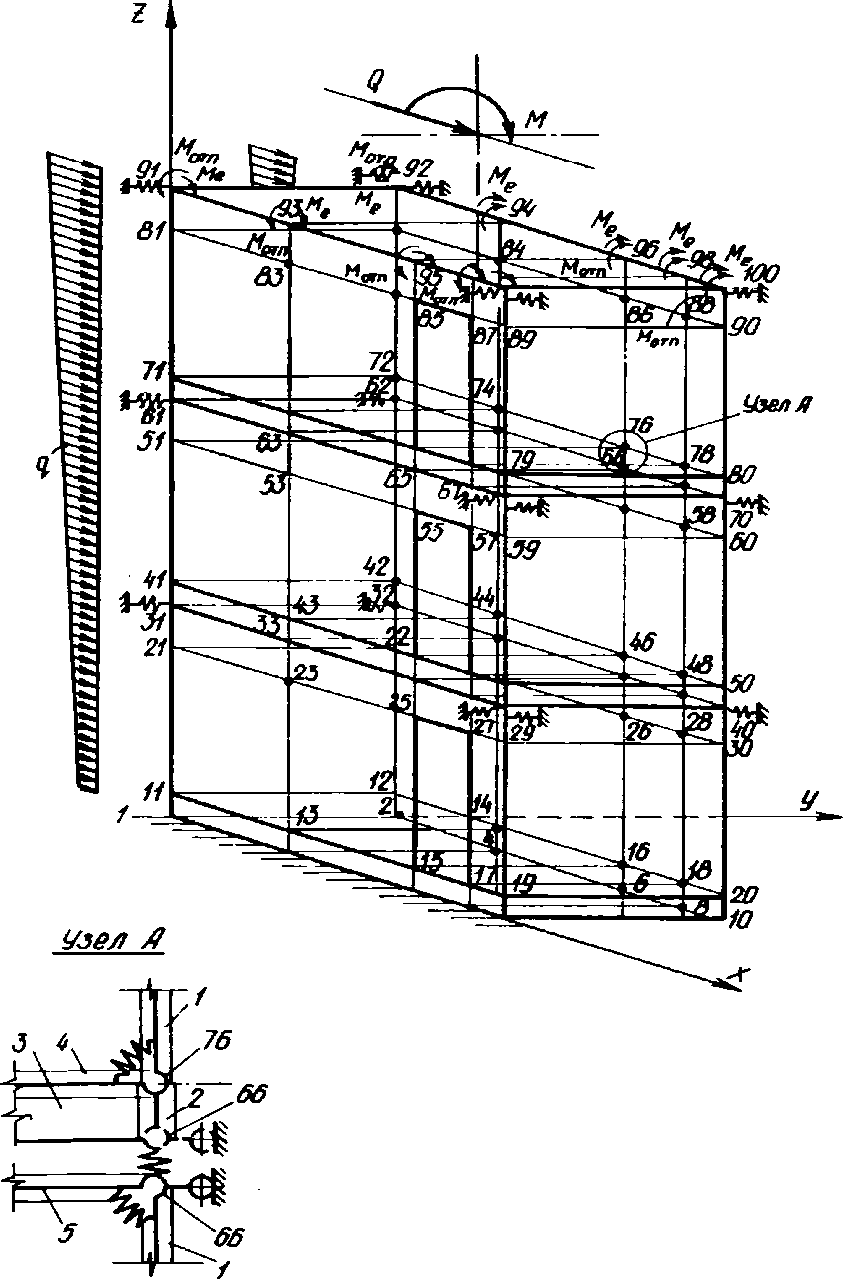

6.5. Для определения усилий и напряжений в элементах зданий следует применять пространственные расчетные схемы, наиболее полно соответствующие действительной работе конструкций.

Эффективным приемом дискретизации континуальной системы здания следует считать применение пространственной расчетной схемы в виде призматических оболочек одно- и многосвязевого контура. В этих схемах для анализа напряженно-деформированного состояния рекомендуется применять тонкостенные пространственные конечные элементы, представляющие призматические коробчатые оболочки, периметр которых сохраняет размеры всего здания или его частей.

Математическая сущность такого подхода основывается на сочетании вариационного метода Власова-Канторовича и метода конечных элементов в перемещениях.

6.6. В зависимости от конструктивных особенностей здания, вида действующих нагрузок и целей расчета рекомендуется применять один из двух типов пространственных конечных элементов (ПКЭ):

тип I - горизонтальные пространственные конечные элементы, образуемые горизонтальными сечениями по высоте здания;

тип II - вертикальные пространственные конечные элементы, образуемые вертикальными сечениями по длине или ширине здания.

Примечание. Выбор типа ПКЭ определяется особенностями деформирования связей между несущими элементами здания от рассматриваемого загружения. Если преобладающей является деформативность в вертикальном направлении, то рекомендуется применять ПКЭ типа I. Элементы типа II следует применять, когда определяющей является горизонтальная деформативность связей.

6.7. Здания объемно-блочной конструктивной системы рекомендуется расчленять на ПКЭ одно- или многосвязевого контура. Совокупность указанных ПКЭ образовывает систему объемно-блочных "столбов" или здание в целом.

6.8. Здания панельно-блочной конструктивной системы следует расчленять на ПКЭ открытого или закрытого контура, образованные несущими объемными блоками, вертикальными и горизонтальными панелями либо сочетанием объемных блоков и панелей (рис. 19).

Рис. 19. Расчетные схемы панельно-блочного здания

1 - вертикальный "столб"; 2 - панельная часть здания

Совокупность указанных элементов описывает объемно-блочный "столб", крупнопанельный отсек или здание в целом.

Расчет зданий на основе метода

пространственных конечных элементов

6.9. Для выполнения расчета здание рекомендуется расчленять в направлении координаты z на

отдельных тонкостенных пространственных элементов, соединенных между собой узловыми замкнутыми линиями в направлении координаты S (рис. 20). Каждый из таких конечных элементов высотой C_r должен иметь одинаковые упругие характеристики в пределах высоты сечения.

Рис. 20. Схема расчленения здания

на пространственные тонкостенные конечные элементы

а - отсек здания в общей системе координат; б - типовой

конечный элемент (КЭ) с номером "r"; в - эпюра

аппроксимирующих функций в направлении координаты z;

- номера конечных элементов

В качестве величин, характеризующих деформированное состояние упругого пространственного элемента, принимаются компоненты обобщенных перемещений в конечном числе узловых линий. Эти перемещения представляются в виде разложений по координатам z и S

	(54)

где

- матрицы-строки координатных функций, соответствующих искомым продольным U_i(z) и поперечным V_к(z) перемещениям, i = 1, 2, ..., m; k = 1, 2, ..., n; m и n - количество членов разложения соответственно в продольном и поперечном направлениях.

6.10. Матрицу жесткости пространственного конечного элемента r рекомендуется определять по формуле

(55)

где E_r - модуль упругости материала;

t_r - толщина элемента;

- коэффициент Пуассона материала конечного элемента r;

[D]^r - матрица упругости, устанавливаемая из принятых соотношений закона Гука между векторами напряжений

и деформаций

;

- матрицы связи между деформациями и перемещениями.

Результат интегрирования по контуру конечного элемента (по координате S) и его высоте (по координате z) приведен в [2].

6.11. Вектор обобщенных объемных {P_jh_, _ab}^z и поверхностных {Q_jh_, _ab}^r сил на узловых линиях конечного элемента рекомендуется определять по формулам типа:

(56)

где dF = t_rdS;

t_r - толщина элемента;

Z, Y - компоненты объемных сил для продольного и поперечного направлений соответственно. Для Q_jh_, _ab это будут компоненты продольной и поперечной поверхностных нагрузок на здание.

6.12. При соединении отдельных пространственных конечных элементов системой связей следует различать (рис. 21):

а) связи продольного смещения отдельных пространственных конечных элементов в направлении оси z, имеющие жесткость K_zt (кН/см), численно равную силе, которую необходимо приложить к зданию в продольном направлении, чтобы вызвать взаимное перемещение его элементов r и r + 1 по направлению оси z на величину (u_r - u_r₊₁) = 1 см;

б) связи поперечного смещения в направлении осей x и y, имеющие жесткости соответственно K_sxt и K_syt (кН/см) и определяющиеся взаимным перемещением элементов r и r + 1 на узловых линиях по направлению осей x и y.

Рис. 21. Схема расчленения типового этажа зданий на КЭ

с учетом податливости стыковых соединений

а - общий вид типового этажа; б - пространственный КЭ

с упругими связями; 1 - продольные связи растяжения-сжатия

по направлению оси z; 2 - 3 - поперечные связи

растяжения-сжатия, действующие соответственно в направлении

осей x и y

6.13. Суммарные жесткости продольных и поперечных связей, параллельно расположенных на узловой линии "a", рекомендуется определять по формуле

(57)

где L, M, N - общее число связей по направлениям z, x, y соответственно; матрицы [A_ji] и [R_hk] определены в [3].

6.14. При использовании пространственных конечных элементов типа I (II) рекомендуется учитывать деформативность перекрытий в своей плоскости (поперечных или продольных диафрагм зданий).

Матрица жесткости пространственного конечного элемента с учетом упругой деформативности панелей перекрытий (диафрагм) в своей плоскости определяется по формуле

(58)

где [K]^r - определяется по формуле (55) и п. 6.10;

(59)

где E_п,

, h - соответственно модуль упругости, толщина, коэффициент Пуассона перекрытия и высота этажа;

и [B_ik]_п - матрицы связи между деформациями и перемещениями [3].

6.15. Принимая конечные разложения обобщенных перемещений u(z, S) и v(z, S) предполагается, что матрицы-строки координатных функций

известны. Выбор необходимых выражений для координатных функций следует производить из условия удовлетворения совместности перемещений контура поперечного сечения здания (описываемого пространственными конечными элементами типа I или II) на заданном числе узловых линий.

Указанному выше характеру деформирования здания в продольном направлении удовлетворяют полиномы Чебышева первого рода, определенные на интервале от -1 до +1 (табл. 5) и преобразованные на независимые прямоугольные координаты ox и oy.

Таблица 5

Аппроксимирующие функции

				S = x
				S = y
				S = x
				S = y
				S = x
				S = y
				S = x
				S = y
				S = x
				S = y
				S = x
				S = y
				S = x
				S = y
				S = x
				S = y
				S = x
				S = y
				S = x
				S = y

6.16. Для пространственных конечных элементов типа II ось oy рекомендуется назначать горизонтально в поперечном или продольном направлении по линии контакта здания с основанием, а ось ox - вертикально, проходящей через центр жесткости сечения.

Расчет зданий на горизонтальные (ветровые и сейсмические)

нагрузки на основе перекрестных расчетных схем

6.17. В качестве исходных данных при расчете здания задаются матрицы податливости вертикальных диафрагм, матрицы жесткости междуэтажных перекрытий и матрица масс.

6.18. В результате расчета определяются периоды и формы колебаний здания, величины и характер распределения горизонтальных сил, а также деформации отдельных диафрагм в системе здания и величины действующих на них нагрузок.

6.19. Матрицы податливости отдельных вертикальных диафрагм и матрицы жесткости отдельных междуэтажных перекрытий определяются на основе метода конечных элементов.

6.20. Матрицы податливости вертикальных диафрагм вычисляются путем их поэтажного загружения горизонтальными единичными силами в уровнях междуэтажных перекрытий.

При вычислении матриц податливости может учитываться специфика конструктивного решения диафрагмы:

наличие или отсутствие связей между отдельными конструктивными элементами, входящими в диафрагму (например, для крупнопанельного здания);

податливость основания и особенности конструкции фундамента;

физическое расположение проемов и т.п.

6.21. Матрицы жесткости горизонтальных диафрагм вычисляются путем их поэтажного загружения горизонтальными единичными перемещениями в местах пересечения с вертикальными диафрагмами.

Специфика конструктивного решения междуэтажного перекрытия (например, способ организации связей между отдельными плитами) может быть учтена введением обобщенных характеристик жесткости в виде пониженного значения модуля упругости.

Наличие конструктивных и геометрических нерегулярностей горизонтальных диафрагм (проемы, местное изменение толщины или формы в плане) учитывается при использовании МКЭ без каких-либо осложнений.

6.22. Для расчета здания в целом <*> использованы следующие обозначения:

[A]^N - матрица податливости вертикальной диафрагмы N;

[B]^N - матрица жесткости вертикальной диафрагмы N;

[C]^M - матрица жесткости горизонтальной диафрагмы, расположенной в уровне M;

N - количество вертикальных диафрагм в здании;

[R] - матрица жесткости здания в целом;

M - количество этажей в здании.

--------------------------------

<*> По описанной ниже процедуре в институте "КазпромстройНИИпроект" составлена программа расчета зданий по перекрестным расчетным схемам для ЭВМ типа ЕС на языке ФОРТРАН.

6.23. Формирование матрицы жесткости здания осуществляется в следующем порядке:

обращается матрица податливости [A]^N

[A^N]^-1 = [B]^N; (60)

из матриц [B]^N формируется квазидиагональная матрица [P]

(61)

Общий порядок матрицы MN x MN

Из матриц C^M формируется матрица [F]

(62)

Из матриц [P] и [F] формируется матрица [R]

[R] = [P] + [F]. (63)

6.24. Периоды и формы колебаний зданий определяются по общепринятой методике на основе использования сформированной матрицы жесткости здания и его матрицы масс.

6.25. Расчетные сейсмические нагрузки на здание определяются по методике, изложенной в главе СНиП II-7-81.

6.26. Деформации здания вычисляются путем перемножения матрицы-столбца расчетных сейсмических нагрузок {S} на матрицу податливости здания [R]^-1

(64)

6.27. Усилия, действующие на отдельные вертикальные диафрагмы, определяются путем перемножения их матриц жесткости на соответствующие матрицы-столбцы перемещений

{S}^N = [B]^N{Д}^N.

Приближенный расчет высокого здания из объемных блоков

регулярной структуры

6.28. Расчетная схема здания с регулярной структурой представляется в виде континуальной системы шарнирно связанных в местах контакта вертикальных и горизонтальных стержней с погонными жесткостями [EI_x] и [EI_y].

Вертикальными стержнями являются столбы блоков, горизонтальными - диафрагмы перекрытий. По торцам имеются два вертикальных стержня (диафрагмы) жесткостью EI₀ (см. рис. 16).

В данной расчетной схеме одно из перекрытий работает как горизонтальная диафрагма, а жесткостью перекрытий других этажей пренебрегаем. Такая расчетная схема может быть также использована для получения приближенного решения, если все перекрытия заменяются одной горизонтальной диафрагмой, расположенной на некотором уровне, характеризуемом ординатой X_д <= b.

6.29. Функция прогибов диска перекрытия описывается формулой

(65)

Здесь

- нагрузка на диафрагму;

где y_п - прогиб верха поперечника от единичной силы, приложенной в направлении прогиба;

- прогиб верха поперечника (из двух столбов) от внешних нагрузок;

a - ширина блоков (поперечников) в осях.

где

- коэффициент формы сечения;

- жесткость диафрагмы при сдвиге;

EI_y - жесткость горизонтальной диафрагмы при изгибе.

;

, (66)

где l - длина балки;

y_д - единичный прогиб верха диафрагмы под действием силы P = 1.

Величина опорной реакции будет:

(67)

6.30. Усилия и перемещения в поперечнике из двухветвевых столбов определяются по табл. 6 [4], в которой

(68)

Здесь

- сумма жесткостей столбов диафрагмы;

;

- жесткость дискретных связей между столбами. В случае замоноличенных перемычек в панельных зданиях:

;

M^г(H) и

- момент от внешней горизонтальной нагрузки в сечении x = H и

- суммарная интенсивность распределенных по высоте моментов от внецентренного приложения вертикальной нагрузки;

- интенсивность распределенного момента от внецентренного приложения равнодействующей всей вертикальной нагрузки:

;

6.31. Величины q и a вычисляются по формулам:

;

, (69)

где S и F - статический момент относительно заделки и площадь заданной эпюры ветровой нагрузки;

P₁(x) и P₂(x) - центрально приложенные вертикальные силы:

;

Расчет зданий из объемных блоков с линейным опиранием

на горизонтальные нагрузки комбинированным способом

(на основе МКЭ и стержневой аналогии)

6.32. Приведенный в настоящем разделе способ расчета позволяет определять усилия, действующие на объемный блок или объемно-блочный столб. При этом пространственность работы блока учитывается на стадии определения жесткостных характеристик объемно-блочных столбов, которые моделируются в расчетной схеме здания консольными стержнями сплошного сечения или системами из них.

6.33. Объемно-блочные столбы, удовлетворяющие ограничениям, сформулированным ниже (на количество и расположение проемов, жесткость связей между отдельными гранями и т.п.), могут заменяться при расчете всей системы эквивалентными консольными стержнями двутаврового сечения.

Столбы из объемных блоков, которые не удовлетворяют установленным требованиям, должны рассчитываться как системы консольных стержней, соединенных податливыми связями.

6.34. Указанный метод рекомендуется применять в любом из случаев:

при наличии горизонтальных жестких диафрагм-дисков перекрытий или для симметричных в плане зданий и симметричной горизонтальной нагрузки.

6.35. Если в направлении действующих нагрузок соединения объемных блоков между собой осуществлены податливыми связями, то жесткость каждого столба определяется независимо.

6.36. В зависимости от количества и расположения дверных проемов в продольных стенах объемного блока выделяются два типа объемно-блочных столбов:

Тип I - объемно-блочные столбы из блоков с одним дверным проемом или без проемов в продольных стенах (рис. 22, а - в);

Тип II - объемно-блочные столбы из блоков с двумя и более дверными проемами в продольных стенах (рис. 22, д, е, з).

Рис. 22. Классификация сечений объемно-блочных столбов

а - в - I тип объемно-блочных столбов; д, е, з - II тип

объемно-блочных столбов; г, и - приведенные сечения

6.37. Объемно-блочный столб I типа моделируется сплошным консольным стержнем, сечение которого образуется суммированием сечений стен одинаковых направлений (рис. 23, а).

Рис. 23. Расчетные схемы столбов из объемных блоков

а - для столбов I типа; б - для столбов II типа

Объемно-блочные столбы II типа расчленяются на отдельные плоские несущие элементы, соединенные между собой надпроемными перемычками. (рис. 23, б). Несущие элементы непрерывны по высоте и могут иметь в сечении форму прямоугольника, тавра, двутавра или швеллера.

6.38. Податливость связей сдвига между несущими элементами определяется как распределенная на высоту этажа податливость дискретных связей железобетонных перемычек, плит пола и потолка объемных блоков.

Податливость при перекосе железобетонных перемычек рекомендуется вычислять с учетом изгиба простенков в пределах этажа, местных деформаций в узле примыкания перемычек к простенкам, деформаций сдвига перемычки, совместной работы перемычки с плитой потолка.

Ширина участка плиты потолка или пола, включенная в расчет, принимается равной половине пролета перемычки, но не более шести толщин плиты.

6.39. В расчетах принимаются следующие предпосылки и упрощения:

материал несущих конструкций подчиняется линейному закону деформирования;

пренебрегается изменением расчетной схемы в процессе нагружения;

пол и потолок объемных блоков считаются абсолютно жесткими в своей плоскости и совершенно гибкими из плоскости;

податливость горизонтального стыка учитывается введением приведенного модуля упругости

(70)

где E_б - модуль упругости стен блоков;

- коэффициент податливости при сжатии растворного шва между блоками;

H_эт - высота этажа.

6.40. Если соединения объемных блоков в направлении действия нагрузки осуществлены посредством вертикальных стыков, воспринимающих усилия сдвига, то в расчет по рекомендациям п. 6.36 вводится суммарное сечение всех столбов, соединенных указанными связями.

6.41. Распределение нагрузки между столбами допускается производить пропорционально обобщенной жесткости столбов.

Обобщенная жесткость эквивалентных консольных стержней сплошного сечения (тип I) определяется по формуле

(71)

где H - высота здания;

E_пр - приведенный модуль упругости по формуле (70);

I - момент инерции полного сечения консоли;

G = 0,4E_б - модуль сдвига;

F_ст - площадь сечения стенки заменяющего консольного стержня.

Обобщенная жесткость составных эквивалентных стержней (тип II) определяется по формуле

(72)

где

- сумма сдвиговых жесткостей всех столбов составных эквивалентных стержней;

y - прогиб составного стержня от единичной сосредоточенной силы по формуле, взятой из табл. 6, первая строка.

Таблица 6

Вид нагружения	Прогиб y(x) в сечении x	Прогиб f в вершине диафрагмы	Нормальная сила N(x) в сечении x	Изгибающий момент в i-м столбе
	-
	при x <= u при x >= u при при	-	при x <= u при x > u	-

6.42. После определения нагрузок на объемно-блочный столб расчет отдельных блоков следует производить в системе столба с учетом его защемления в столбе. Рекомендуется такие расчеты выполнять для трехэтажных фрагментов столба по программе "СПРИНТ" (см. прил. 2), позволяющей учитывать основные конструктивные особенности объемного блока (проемы, ребра, эксцентриситет приложения нагрузок и т.п.). Нагрузки на фрагмент задаются в виде равнодействующих усилий от нагрузки, приложенной к отброшенной части столба, а также в виде заданной нагрузки, приходящейся на рассчитываемую часть фрагмента [7].

Допускается для предварительных расчетов определять напряжения в стенках блока от горизонтальных нагрузок по формуле

для объемных блоков типа I

(73)

для объемных блоков типа II по формуле (73) с заменой значения N_в на величину N = N_в + N_п,

где N_в - вертикальная нагрузка;

N_п - нормальная сила в составных стержнях от сопротивления связей сдвига (перемычки).

6.43. Расчеты блоков в составе столба по программе "СПРИНТ" выполняются в следующей последовательности:

выбирается тип конечного элемента и тип задачи;

проводится дискретизация поверхности объемных блоков на конечные элементы и фиксируются узловые точки;

устанавливаются граничные и кинематические условия узлов;

распределяется внешняя нагрузка.

6.44. При дискретизации поверхности объемного блока рекомендуется применять четырехугольную форму конечного элемента (КЭ). Как правило, для описания работы граней блока следует применять плоскую прямоугольную оболочку, деформирующуюся как в своей плоскости, так и из плоскости. Однако в зависимости от вида действующих нагрузок можно применять и другие типы КЭ, имеющиеся в соответствующих программах (см. прил. 2).

Связи растяжения-сжатия и изгиба между объемными блоками допускается учитывать в расчетной схеме в соответствии с рекомендациями пп. 5.74 - 5.78.

Рекомендуется разбивку на КЭ производить не для каждой плоскости в отдельности, а для всего объема блока. Это позволяет добиться регулярности в нумерации узлов, сократить объем исходной информации, а также уменьшить возможность появления ошибок.

При этом узлы, не принадлежащие поверхности блока, нумеруются в принятом порядке, фиксируются в системе координат, однако в массиве топологии не описываются и в дальнейших операциях не участвуют.

При дискретизации панели пола шаг разбивочной сетки во взаимно перпендикулярных направлениях сохраняется таким же, как и для граней блока, при этом шаг ребер панели пола принимается равным или кратным шагу разбивочной сетки. Если расчет объемно-блочного столба с учетом всех конструктивных особенностей блоков затруднителен из-за большого числа узлов, ребристое сечение граней блока может заменяться сплошным приведенным сечением. Размеры приведенного сечения устанавливаются из условия равенства моментов инерции фактического и приведенного сечений.

6.45. На узлы дискретной модели накладываются определенные ограничения перемещений. Узлы КЭ, образующие поверхности стен объемного блока, имеют жесткие сопряжения по всем направлениям.

Учет влияния сопряжений доборных элементов (плита пола или панель наружной стены) с блоком на напряженно-деформированное состояние объемного блока может производиться введением связей между конечными элементами или введением специальных конечных элементов, интерпретирующих связи.

Расчет многоэтажных зданий из объемных блоков на изгиб

и кручение как континуальной системы с упругими связями

6.46. Полное пространственное перемещение объемно-блочного столба для расчетных схем, соответствующих п. 6.3, под действием внешних нагрузок и усилий в связях, складывается из изгиба в плоскостях xy и xz, кручения вокруг оси центров изгиба столба, плоского перемещения поперечных сечений в направлении оси x и депланации этих сечений из плоскости yz (рис. 24, а).

Рис. 24. Расчетная модель объемно-блочного

многоэтажного здания с упругими связями

между несущими элементами - столбами

а - координатные оси и нагрузки на столб из объемных блоков;

б - схема перемещений одного столба; в - схема перемещений

группы смежных столбов (швы между столбами условно

расширены, чтобы показать усилия в связях);

1 - объемные блоки; 2 - связи

6.47. Перемещения в направлении оси x совершаются без сопротивления связей и могут быть найдены независимо для каждого столба исходя из вертикальных (осевых) нагрузок, действующих непосредственно на данный столб.

6.48. Перемещения от изгиба, кручения и депланации находятся из системы взаимосвязанных дифференциальных уравнений:

(74)

где i = 1, 2, ..., n - порядковый номер и общее число объемно-блочных столбов в здании;

B_yi = EI_yi; B_zi = EI_zi;

и GZ_di - экваториальная, секторальная и крутильная жесткости столба i;

K = 1, 2, ..., l - порядковый номер и общее число столбов, примыкающих к столбу i в направлении оси +/- y;

i = 1, 2, ..., m - то же, в направлении оси +/- z;

r_ik(x) - погонное по высоте столба суммарное усилие во всех связях, расположенных в одной горизонтальной плоскости в шве между столбами блоков i и K;

P_ij(x) - погонное по высоте столба суммарное усилие растяжения - сжатия во всех связях, расположенных в одной горизонтальной плоскости в шве между столбами блоков i и j;

- коэффициент осевой податливости одной связи между столбами i и K, определяемый экспериментально или принимаемый равным:

(75)

где EF - модуль упругости и площадь поперечного сечения связи;

l - длина связи, подвергающаяся растяжению или сжатию;

- погонный по высоте столба крутящий момент от внешней нагрузки, приложенной к столбу i (римские верхние индексы при переменных

обозначают порядок дифференцирования по x).

6.49. Усилия в связях r и p легко выразить согласно рис. 24, б, в через основные неизвестные перемещения:

(76)

где

- коэффициент сдвиговой податливости одной связи между столбами, соответственно i и K или i и j, определяемой из опыта или принимаемый равным:

(77)

6.50. Подстановка (76) в (74) приводит к системе 3n дифференциальных уравнений четвертого порядка, содержащую в качестве неизвестных только искомые функции перемещений

7. ПРИМЕРЫ РАСЧЕТА

Расчет 9-этажного дома из объемных блоков типа "колпак"

с линейным опиранием

Исходные данные

Требуется рассчитать 9-этажный жилой дом, строящийся в обычных условиях в III ветровом районе СССР (рис. 25) и проверить сечения наиболее нагруженного блока.

Рис. 25. Фрагменты плана и фасада. Разрез рассчитываемого

объемно-блочного здания

Вертикальные нагрузки N в столбе N 1 передаются с блока на блок по трем сторонам (кроме фасадной) с эксцентриситетом e₀, равным 1 см. Толщина стен блоков по рис. 25.

Толщина панели потолка принимается 5 см. Панель пола ребристая с толщиной плиты 5 см, ребрами размером 9 x 18 (h) см, с шагом 100 см в коротком направлении. Объемные блоки и панели пола из тяжелого бетона марки М300 с

(кгс/м³·10^-1). Начальный модуль упругости и расчетное сопротивление при сжатии для такого бетона принимается E = 23000 МПа (кгс/см²·10); R_пр = 11,5 МПа (кгс/см²·10).

Наружные навесные стены из керамзитобетона с

(кгс/м³·10^-1), толщиной 30 см. Горизонтальные растворные швы между блоками шириной

, коэффициент податливости швов

(см³/кг·10^-1). Наиболее нагруженным является блок 2-го этажа столба N 1, имеющий наименьший несущий периметр. Размеры блоков столба N 1 - 350 x 415 x 260 и 350 x 532 x 260 см. Остальные размеры поперечника см. по рис. 26.

Рис. 26. Горизонтальное сечение объемного блока

Геометрические характеристики сечений блоков поперечника

Площадь горизонтального сечения несущих стен блока столба (см. рис. 26) F_н = 71,5·8,0·2 + 355·8(415 - 16)·6 + (415 - 16 - 90)·6 + 30·2,5·4 = 8532 см².

Статические моменты этого сечения относительно осей, проходящих через точки 1, 4 и 1, 2:

относительно оси 1 - 2

относительно оси 1 - 4

Координаты центра тяжести сечения: y_ц = 2066596/8532 = 242 см; x_ц = 1422477/8532 = 167 см.

Смещения центра тяжести горизонтального сечения несущих стен блока относительно геометрического центра блока e_y = 242 - 415/2 = 34,5 см; e_x = 355/2 = 167 = 10,5 см.

Моменты инерции сечения относительно осей x и y для блока столба N 1 I_x = 1,578·10⁸ см⁴; I_y = 2,6·10⁸ см⁴.

Моменты сопротивления сечения:

для точек 1 и 4 W_x = 6,522·10⁵ см³; для точек 2 и 3: W_x = 9,1232·10⁵ см³; для точек 1 и 2 W_y = 15,586·10⁵ см³; для точек 4 и 3 W_y = 13,845·10⁵ см³.

Моменты инерции относительно осей x горизонтального сечения объемных блоков столбов N 2 и N 3 (см. рис. 25):

для столба N 2 I_x = 1,2·10⁸ см⁴; для столба N 3 I_x = 3,0·10⁸ см⁴.

Определяем моменты инерции единичной рамки-полоски поперечного сечения блока шириной 1 см для стойки (стены блока): I_с = 18 см⁴. Для потолка блока I_р = 10,4 см⁴.

Погонный момент инерции плиты пола I_п в направлении ребер равен: I_п = 63,54 см⁴/см.

Подсчет нагрузок проведен в табл. 7. Рассчитываем блок второго этажа столба N 1. Определяем нагрузки на этот блок в уровне его потолка. Вычисляем величины составляющих вертикальной нагрузки:

P₁ = (41,8 + 20,3 + 107,3)·7 + 30,5·7·0,6 = 941,3 кН (т·10^-1), где 0,6 - приближенная величина коэффициента снижения полезной нагрузки;

P₂ = 38,3·7 = 268,1 кН (т·10^-1). P₃ = 76,83·4 + 8,82·4·0,6 + 21,84·4·0,6 = 380,9 кН (т·10^-1);

(т·10^-1).

Таблица 7

Вид нагрузки	Нормативная Н (кгс·10)	Коэффициент n	Расчетная кН (тс·10)
1. Нагрузки, симметричные относительно геометрического центра блока
Покрытие:
гидроизоляционный ковер из трех слоев рубероида	150·14,5 = 2180	1,2	2,62
цементно-песчаная стяжка	250·14,5 = 3630	1,2	4,36
вес ребристой панели трехслойный пенопласт с	30500	1,1	33,55
вес ребристой панели трехслойный пенопласт с	75·15,5 = 1090	1,2	1,31
Итого	37400	-	41,84
Временная нагрузка - снег	1000·14,5 = 14500	1,4	20,3
Конструкция блоков:
вес объемного блока из тяжелого бетона	64300	1,1	70,73
вес ребристой панели пола из тяжелого бетона	30500	1,1	33,55
конструкция пола	2700	1,1	2,97
Итого	97500	-	107,3
Временная нагрузка на перекрытия	1500·14,5 = 21750	1,4	30,5
2. Нагрузки, принимаемые симметричными относительно продольной оси здания
Вес навесной наружной стены блока из керамзитобетона с	24800	1,1	27,3
Вес навесной боковой стены из керамзитобетона с	10000	1,1	11
3. Нагрузки, не симметричные относительно продольной оси здания
Конструкция консольно-выступающей части блоков, образующая эркер:
вес консольно выступающей части колпака из тяжелого бетона	25000	1,1	27,5
вес плиты пола выступающей части	8700	1,1	9,57
вес ребристой панели с утеплителем из пенопласта	1000·4,2 = 4200	1,2	5,04
вес балконной плиты	8700	1,1	9,57
утеплитель под балконной панелью	150	1,2	0,18
конструкция пола	2700	1,1	2,97
вес навесных боковых стен из керамзитобетона с	20000	1,1	22,0
Итого	69450	-	76,83
Временная нагрузка на пол эркера	1500·4,2 = 6300	1,4	8,82
Временная нагрузка на балкон	4000·4,2 = 16800	1,3	21,84

Определение расчетной вертикальной нагрузки

Для определения N_р ищем величины приходящихся на один этаж изгибающих моментов, вызванных внецентренным приложением вертикальных нагрузок относительно центра тяжести горизонтального сечения несущих стен блока (в столбе N 1).

Величины эксцентриситетов приняты по рис. 26.

от нагрузок P₁:

(тс·м·10^-1)

(тс·м·10^-1);

от нагрузок P₂:

(тс·м·10^-1)

(тс·м·10^-1);

ИС МЕГАНОРМ: примечание.

Текст дан в соответствии с официальным текстом документа.

от нагрузок P₃:

-27,5(2,42 + 1,2 - 0,37) + 2 + 9,57 + 2,97 + 5,04 + 8,82·0,6 + 21,84·0,6)(2,42,0 + 0,6) + 27,3(2,42 + 0,09 + 0,025) + 22(2,42 + 0,18 + 0,025 + 0,6) + 11(2,42 + 0,09 + 0,025 - 0,6) = 388,26 кН·м.

Вычисляем величину приходящегося на один этаж изгибающего момента от внецентренного приложения вертикальной нагрузки относительно центра тяжести горизонтального сечения несущих стен блока в столбе N 3.

Поскольку блоки столба N 3 оперты по четырем сторонам и имеют симметричное расположение проемов в стенах, принимаем, что центр тяжести сечения их несущих стен совпадает с геометрическим центром блока.

В этом случае внецентренно приложенными оказываются нагрузки типа P₂ (от наружных стен).

Чтобы воспользоваться формулами табл. 1, определяем значение погонного изгибающего момента m, действующего в столбе N 1:

от изгибающего момента

от изгибающих моментов

;

от изгибающих моментов

;

Определяем значение m, действующего в столбе N 3

m = 76,2/2,8 = 27,2 кН·м/м.

Кроме того, в этом случае необходимо определить величину усилия x₁ в горизонтальной связи при действии m на столб N 3

Определяем изгибающие моменты в расчетном сечении столба N 1 (m = 5,6 м) (по формулам второй строки табл. 1).

От воздействия m на столб N 1:

;

В направлении y условно рассматриваем соединение двух столбов с одинаковой жесткостью EI_y.

От воздействия m на столб 3 M_x = 7,4(26 - 5,6) = -151 кН·м;

Вычисляем расчетную ветровую нагрузку на 1 м² фасада здания при высоте над поверхностью до 10 м (III ветровой район) q₁ = 0,45·1,2·0,65(0,8 + 0,6) = 0,49 кН/м².

При высоте от 10 до 20 м, q₂ = 0,45·0,9·1,4·1,2 = 0,68 кН/м².

При высоте, равной 26 м, q₃ = 0,45·0,99·1,4·1,2 = 0,75 кН/м³.

Определяем поперечную силу и изгибающий момент в нижнем сечении консоли:

;

Вычисляем по формулам (69) ординаты эквивалентной эпюры ветровых нагрузок aq = 0,26 кН/м; q = 0,55 кН/м.

Ординаты эпюры ветровой нагрузки по строкам 1 и 3 табл. 1 со стороны столба N 3:

;

со стороны столба N 1:

;

Ордината ветровой нагрузки в расчетном сечении

Далее по формулам табл. 1 определяем:

q(x) - значения коэффициента

от действия ветровой нагрузки со стороны столба N 1

;

от действия ветровой нагрузки со стороны столба N 3

;

величину усилия x₁ в горизонтальных связях при действии ветровой нагрузки со стороны столба N 1

x₁ = 2,79(1,2 + 3)/(1,58 + 1,2 + 3) = 2,02;

величину усилия

в горизонтальных связях при действии ветровой нагрузки со стороны столба N 3

Изгибающий момент M₁ от ветровых нагрузок в уровне расчетного сечения (x₁ = 5,6 м) определяется для расчетной схемы строки 1 табл. 1 по формуле

Изгибающий момент от ветровой нагрузки на всю ширину столба N 1 равен

Для расчетной схемы поперечника по строке 3 табл. 1 изгибающий момент от ветровых нагрузок определяется по формуле

;

С учетом невыгодного сочетания нагрузок принимаем 139,8 кН·м.

Ординаты эпюры напряжений от суммарных вертикальных сил и от изгибающих моментов в точках 1, 2, 3 и 4 рассчитываемого блока при действии внешних нагрузок по схемам 1 и 2 табл. 1.

Из табл. 8 по значениям

с учетом толщин продольных и торцовых стен находятся ординаты эпюр погонных нагрузок для угловых точек 1, 2, 3, 4 блока (рис. 27).

Таблица 8

N угловых точек					(кгс/см²·10)
1	1,864	0,617	-0,0085	0,214	2,686
2	1,864	-0,441	-0,0085	-0,153	1,225
3	1,864	-0,441	-0,0096	-0,153	1,2796
4	1,864	0,617	0,0096	0,214	2,705

Рис. 27. Эпюры суммарных вертикальных нагрузок

а - общий вид блока, загруженного вертикальной нагрузкой;

б - сопоставление роста вертикальной нагрузки и несущей

способности стены

Для стен толщиной

: N₂ = 1,225·8(100) <*> = 980 Н/см (кгс/см·10^-1); N₃ = 1,2796·8 = 10,237.

--------------------------------

<*> 100 - коэффициент перехода к новой размерности.

Для продольных стен толщиной

: N₁ = 2,686·6 = 16,116; N₂ = 1,225·6 = 7,35; N₃ = 1,2696·6 = 7,6776; N₄ = 2,705·6 = 16,23.

Величина расчетной нагрузки N_р принимается согласно п. 5.53 в сечении, находящемся на расстоянии 2,1 м от наружного угла

(кгс/см·10^-1).

Определение расчетного изгибающего момента M_р

и расчетного эксцентриситета

Вычисляем по формулам (26), (27) внешний изгибающий момент M_п и разгружающий момент M_отп, действующие на верхний узел рамы (рис. 28).

Рис. 28. Расчет рамы-полоски

а - расчетная схема; б - эпюра моментов

M_отп = 1,50·1,4(3,55 - 0,1)²/60 = 419 Н·см/см (кгс·см/см·10^-1).

Для вычисления M_отп необходимо получить величины погонной жесткости плиты пола E_пI_п = 23000·63,54·100 = 146,3·10⁶ Н·см и жесткости связей изгиба B для растворного шва шириной 10 см, по формуле (9).

B = 10³/(12·0,3·10^-3) = 2,78·10^-6 Н·см/см.

Тогда M_отп = 0,65·10⁶ Н·см/см.

Угол поворота верхнего узла рамы-полоски шириной 1 см определяется по формуле (28)

В верхнем узле рамы изгибающий момент в стойке по формуле (29):

M_с = 1120,2 Н·см/см; M_риг = 699,7 Н·см/см.

Эпюра M для рамы показана на рис. 28.

Расчетный изгибающий момент M_р в стойке при расчете ее несущей способности определяется на расстоянии 2/3Н от опоры

Расчетный эксцентриситет определяется по формуле (30).

Проверка несущей способности продольных стен блока

Исходные данные: R_пр = 11,5 МПа (кгс/см²·10). l₀ = 208 см.

Толщина стен в расчетном сечении

при распалубочном уклоне от 5 до 7 см

. Момент инерции стены I = 20,84 см⁴.

Определяем величину

по данным настоящего расчета и по формуле (32)

; t >= 0,5 - 0,01; l₀/h = 0,001.

Так как 0,14 > 0,1, при определении N_кр следует принимать

Коэффициент K_дл определяем по формуле (33) K_дл = 1 + 1·0,85 = 1,85.

Критическая сила N_кр по формуле (31): N_кр = 2110 Н/см (кгс/см·10^-1).

Далее определяем предельную несущую способность сечения стены (34): N = 1566 Н/см > 1190 Н/см.

Для контроля сравним вертикальную нагрузку в точке 4 с несущей способностью стены в этой же точке. Несущую способность в точке 4 определяем по формуле (36) при

. N₄ = 2283 Н/см > 1623 Н/см (кгс/см·10^-1).

Проверка прочности плиты потолка

Исходные данные: R_пр = 11,5 МПа (кгс/см²·10); b = 100 см; 10 см; h₀ = 10 - 1,5 = 8,5 см; M_риг = 699,7 Н·см/см. Арматура

с расчетным сопротивлением R_а = 31500 Н/см²; A₀ = 0,01; v = 0,995; F_а = 0,263 см².

Принятая по проекту сетка из 3В1 с шагом рабочей арматуры 200 мм дает F_а = 0,071·5 = 0,355 см² > 0,263 см². Сечение потолка по прочности проходит.

Определение вертикальной транспортной нагрузки на плиту

потолка объемного блока ОБ1-42В

Масса объемного блока 19 т. Бетон тяжелый марки М200. Размеры плиты в плане: a = 6,6 м; b = 3,6 м; толщина t = 5 см. Масса плиты Q_n = 30 кН.

Частота собственных колебаний плиты по первой форме f₁ = 13,0 Гц (T₁ = 0,077 с).

Расчетная схема плиты представляет собой систему из девяти сосредоточенных Q_r = 3,33 кН (рис. 29). Плита защемлена по контуру.

Рис. 29. Расчетная схема плиты потолка объемного блока

для определения транспортной нагрузки

1, 2, 3, ..., 9 - номера точек к табл. 9

Определение транспортной нагрузки по контуру для основной (первой) формы колебаний плиты приведено в табл. 9. После определения усилий по формуле (5) расчет по прочности и трещиностойкости следует выполнять согласно указаниям главы СНиП II-21-75.

Расчет блока на транспортные нагрузки

Материал колпака блока - тяжелый бетон марки М250; E_б = 21 000 МПа (кгс/см²·10); R_пр = 9,5 МПа (кгс/см²·10);

(кгс/см²·10); коэффициент Пуассона

. Жесткость сдвига одной связи B = 350000 Н/см. Вес блока 132 кН. Расчетные сопротивления арматуры:

- R_а = 315 МПа (кгс/см²·10), R_аx = 220 МПа (кгс/см²·10).

- R_а = 250 МПа (кгс/см²·10);

- R_а = 340 МПа (кгс/см²·10).

- R_а = 510 МПа (кгс/см²·10); E_а = 2·10⁵ МПа (кгс/см²·10). Коэффициент динамичности K_д принимался равным: 2,0 (для стен в их плоскости) и 2,5 - при расчете потолка.

Определение прогиба при зависании свободного угла

Определяем сдвиговые жесткости граней.

Моменты инерции I_с и I_в участков I, II, III, IV (рис. 30) равны соответственно 59070, 334000, 64000 и 122200 см⁴.

Рис. 30. Конструкция блока, рассчитываемого

на транспортные нагрузки

G = 21/2(1 + 0,2) = 8,75 МПа (кгс/см²·10).

Расчетные размеры и коэффициенты для наружной стены:

b_р = 350 - 68 = 282 см;

h_р = 260 - (35 + 43)·2 = 221 см; i_в = 282/59070 = 477·10^-5 см^-3.

L_н = 282/64000 = 440·10^-5 см^-3; i_с = 221/334,000 = 66,3·10^-5 см^-3.

m = (3·66,3 + 440)/(6·66,3 + 440 + 447)_= 0,486;

n = 10^-5·447·0,486² + 440(1 - 0,486)² + 2·66,3(1 - 3·0,486 + 3·0,482²) = 260·10^-5 см^-3.

Таблица 9

Номера точек r	Масса участка плиты Q_r, кН	K_т	Ординаты первой формы колебаний x₁_r	Коэффициент формы колебаний	T₁, C_i,	Транспортная нагрузка R₁_r, кН
1	3,33	0,35	0,25	0,444	T₁ = 0,077	0,82
2			0,5	0,89		1,65
3			0,25	0,444		0,82
4			0,5	0,89		1,65
5			1,0	1,77		3,3
6			0,5	0,89		1,65
7			0,25	0,444		0,82
8			0,5	0,89		1,65
9			0,25	0,444		0,82

По формуле (40) определяем жесткость грани I

В случае если фасадная панель имела бы балконный проем, то по (41) [G₁] = 56300 Н/см, т.е. жесткость этой панели снижается очень существенно при отсутствии нижней перемычки.

Для граней 2, 3 и 5

[G₂] = 0,85·87500·6 = 4460000 Н/см;

[G₃] = 0,85·87500·8 = 5940000 Н/см;

[G₅] = 0,85·87500·5 = 3730000 Н/см.

Для грани 4 по формуле (42) [G₄] = 147000 Н/см.

Жесткости связей сдвига панели пола в соответствии с (44):

По формуле (43) [G₆] = 235000 Н/см.

Определяем величину прогиба свободного угла по (38) с учетом коэффициента динамичности 2,0

В случае расчета балконной фасадной панели величина прогиба свободного угла существенно увеличивается до 0,835 см. Однако в обоих случаях эта величина оказывается в допустимых пределах.

Приближенный расчет 12-этажного здания регулярной структуры

Условия примера

Конструктивная система состоит из регулярного ряда одинаковых поперечников. Каждый поперечник состоит из двух столбов блоков с наружными размерами 595,0 и 415,0 см (длина поперек оси здания); 355,0 см (ширина) и 278 см (высота). Высота надземной части здания 12 этажей + 1 м цоколя + 2 м чердачного перекрытия.

Условно считаем здание высотой 13 этажей (рис. 31). Столбы блоков соединяются бетонными вертикальными шпоночными швами, которые могут воспринимать усилия вертикального сдвига. Секция объединяется в единое целое монолитным железобетонным перекрытием шириной 1000 см и высотой 16 см в уровне над чердаком.

Рис. 31. Условная конструктивная схема

рассчитываемого здания

По торцам секции на всю высоту здания устраиваются монолитные сплошные бетонные диафрагмы длиной (поперек оси здания) 600 + 420 + 120 = 1140 см, толщиной 16 см из тяжелого бетона М300 E_б = 23500 МПа (кгс/см²·10),

Передача вертикальных нагрузок с верхнего этажа на нижний производится через растворные или арморастворимые швы.

Масса блока большего размера 10 т, меньшего 8 т (без наружных стен и балконов). Масса балкона 1 т, наружные стены навесные массой 1,5 т. Полезные постоянные и временные нагрузки по главе СНиП II-21-75, приведены в табл. 10.

Нагрузки

Таблица 10

Определение вертикальных нагрузок

N п.п.	Нагрузка	Нормативная, кН (тнс·10)	Коэффициент перегрузки	Расчетная, кН (тнс·10)	Эксцентриситет относительно центра тяжести сечений столба	Изгибающий момент, кН·м (тнс·м·10)
	1. Блок длиной 5,95 м
1.	Собственный вес стен блока	52	1,1	57,2	0	0
2.	Собственный вес панелей пола и потолка (38 + 14)	52	1,1	57,2	0,14	8
3.	Собственный вес конструкции пола столярки перегородок (0,5 x 5,8 x 3,38)	10	1,1	11	0,14	1,5
4.	Полезная на панель пола (1,5 x 5,8 x 3,38)	29	1,4	40,6	0,14	5,7
5.	Собственный вес бетонных вертикальных швов (25 x 2,8 x 0,05 x 4 x 0,3)	4,2	1,1	4,6	0,14	0,6
6.	Собственный вес панели НС	15	1,15	16,8	3,2	53,8
7.	Собственный вес горизонтальных диафрагм между блоками	1	1,2	12	0,14	0,2
8.	Монолитная диафрагма верхнего этажа (распред. на 1 этаж) (0,16 x 3,6 x 6,0 x 25/13)	6,5	1,1	7,1	0,14	1
9.	Снег на кровлю (приведенный на 1 этаж) (1 x 3,6 x 5,6/13)	1,5	1,4	0,2	0,14	0,3
	Итого	-	-	196	-	711
	Приведенные нагрузки на 1 м высоты (1/2,8)			70		25,4
	2. Блок длиной 4,15 м
1.	Собственный вес стен колпака	40	1,1	44	0	0
2.	Собственный вес панелей пола и потолка	38	1,1	418	-0,22	-9,2
3.	Собственный вес конструкции пола и перегородок (0,5 x 4,0 x 3,38)	6,8	1,1	7,5	-0,22	-1,65
4.	Полезная на панель пола (15 x 4,0 x 3,38)	20,3	1,4	284	-0,22	-6,25
5.	Собственный вес бетонных вертикальных швов	4,2	1,1	4,6	-0,22	1,01
6.	Собственный вес панели НС	15	1,15	17,2	-2,21	38,01
7.	Собственный вес балкона	10	1,1	11	-2,81	30,91
8.	Полезная на балкон (3,6 x 1,0 x 400)	14,4	1,3	18,7	-2,91	54,42
9.	Собственный вес горизонтальных диафрагм между блоками	1	1,2	1,2	-0,22	0,26
10.	Монолитная диафрагма верхних перекрытий (распред. на один этаж) (0,16 x 3,6 x 4,2 x 25/13)	4,8	1,1	5,2	-0,22	1,14
11.	Снег на кровлю (приведенный на один этаж) (1 x 3,6 x 4,2/13)	0,12	1,4	0,2	-0,22	0,4
	Итого	-	-	179,8	-	142,89
	Приведенные нагрузки на 1 м высоты	-	-	64,2	-	51

Подсчет жесткостных характеристик связей, сечений столбов

и диафрагм

Жесткость связей вертикального сдвига определяется по формуле

где n = 3 - количество шпоночных соединений на этаж в одном шве;

E_б = 3000 МПа (кгс/см²·10) - модуль упругости бетона замоноличивания шпонок;

F = 1,5·25,0 = 37,5 см² - площадь смятия каждого уступа стеновой панели.

Податливость на сжатие горизонтальных растворных швов между блоками

, при марке раствора

. Бетон блоков марки М300. Начальный модуль упругости E_б = 1800 МПа. Высота горизонтального шва 2 см. Ширина вертикальных швов - 6 см; площадь сечения опорных швов:

- больший блок;

- меньший блок (рис. 32). Условный модуль упругости шва

Рис. 32. Горизонтальное сечение объемного блока

Жесткость вертикальных торцовых диафрагм EI_д = 3,7418·10⁹ кН·м² (тс·м²·10); GF_д = 0,14318·10⁸ кН (тс·10^-1); EI = 266,33·10⁴ кН·м²; GF = 12,784·10⁸ кН.

Площадь сечения F = 1,0418 м².

Статический момент относительно оси 1-1 S = 2,9599 м³.

Координата центра тяжести y = 2,84 м.

Момент инерции сечения I₀ = 4,89 м⁴.

Меньший блок: площадь сечения (без учета округлений) F = 0,8258 м². Статический момент относительно оси 1-1 S = 1,534 м³; координаты центра тяжести y = 1,858 м; момент инерции сечения I₀ = 3,94 м⁴. Приведенный модуль упругости столба с учетом податливости горизонтальных швов

E_пр = 143·10² МПа - меньший и больший блок.

Горизонтальные ветровые нагрузки на 1 м длины принимаем равными:

нормативное значение статической составляющей ветровой нагрузки

, где q₀ - скоростной напор, принимаемый по табл. 6 главы СНиП II-6-74.

Для 1-го района:

q₀ = 270 Н/м², k - коэффициент, учитывающий изменение скоростного напора по высоте по данным табл. 7 главы СНиП II-6-74; c - аэродинамический коэффициент принимается по табл. 8 главы СНиП II-6-74; c = 1,4.

Таким образом, нормативное значение статической составляющей ветровой нагрузки на уровне от 0 до 10 м над поверхностью земли

Коэффициент перегрузки для ветровой нагрузки принимается равным согласно п. 6.18 главы СНиП II-6-74 n = 1,2.

Расчетное значение статической составляющей ветровой нагрузки на уровне от 0 до 10 м над поверхностью земли

Расчетное значение статической составляющей ветровой нагрузки на уровне от 10 до 20 м над поверхностью земли

Расчетное значение статической составляющей ветровой нагрузки на уровне от 20 до 40 м

Высота здания 36,4 м. Расчетное значение статической составляющей на высоте 36,4 м

Перемещения верха поперечников

Больший блок:

E₁F₁ = 148,9774·10⁵ кН;

E₁I₁ = 4,89·10⁴·143·10²/(100)* = 699,27·10⁴ Н·см².

Меньший блок:

E₂F₂ = 118,0894·10⁵ кН;

E₂I₂ = 3,94·10⁴·143·10²/(100)* = 563,4·10⁴ Н·см²;

b = (284,0 + 186,8 + 10) = 479,8 см;

По условиям примера для каждого столба: B_св = 2B_сд = 2·33750 = 67500 кН/м; s = h/B_свb = 0,8645·10^-5 м/кН;

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: формула (6.15) отсутствует.

По формуле (6.15)

; H = 13·2,8 = 36,4 м;

;

Прогиб по формуле табл. 6 строка 1 равен y_п = 0,07141·10^-2.

От действия трапециевидной горизонтальной (ветровой) нагрузки (табл. 6, строка 3) -q = -0,544·3,6 = 1,958 кН/м; -aq = 0,295·3,6 = 1,062 кН/м; a = 0,295/0,544 = 0,5404;

От действия вертикальной внецентренной нагрузки (табл. 6, строка 4) m^э = 51 - 25,4 = 25,6 кН·м/м;

Перемещение верха

торцевых диафрагм от единичной горизонтальной нагрузки определяем с учетом дополнительного прогиба от поперечной силы по формуле

принимается равным 0,75 для железобетонных конструкций.

Расчет верхнего перекрытия как балки на упругом основании

Нагрузку q на балку определяем для каждого из видов внешней нагрузки:

от трапециевидной горизонтальной нагрузки

; q_г = 5,547 кН/м;

от внецентренной вертикальной нагрузки q_в = 11,312 кН/м.

Жесткость основания

S > r;

l = 8·3,6 = 28,8 м;

Опорная реакция в соответствии с (67) P = 21,58 кН.

В сечении x = 0 (середина пролета) shc_x = sinF_x = 0; shc_x = cosF_x = 1.

Прогибы балки: в середине пролета y_x₌₀ = 0,10466 см; y_x = 0,1013 см (у опорной диафрагмы); в четвертях пролета c_x = 4,500·10^-2·28,8/4·= 0,324;

; y_x₌_l_/4 = 0,10315·10^-2 м.

Ординаты эпюры нагрузок вычисляются в различных сечениях

R_x₌_l_/2 = 5,547 - 3889,9·0,1013·10^-2 = 1,605 кН/м;

R_x₌_l_/4 = 5,547 - 3889,9·0,1031·10^-2 = 1,535 кН/м;

R_x₌₀ = 5,547 - 3889,9·0,1047·10^-2 = 1,476 кН/м.

Сравнивая величины R с q, нетрудно видеть, что имеет место существенная разгрузка поперечников в системе здания по сравнению с отдельно стоящими поперечниками.

Оценим ориентировочно величину этой разгрузки по соотношению R и q:

по величине опорного момента внизу поперечника-консоли

От действия внецентренной вертикальной нагрузки определяем компоненты усилий и прогибов пропорционально q

P = 44 кН;

y_x₌₀ = 0,2134·10^-2 м;

y_x₌_l_/2 = 0,2066·10^-2 м;

y_x₌_l_/4 = 0,2103·10^-2 м;

R_x₌₀ = 3,009 кН/м;

R_x=l_/4 = 3,13 кН/м;

R_x=l_/2 = 3,273 кН/м.

По полученным величинам внутренних усилий могут быть проверены сечения столбов и диафрагм.

Рассчитываем средние в секции поперечник и столбы шириной 3,6 м.

Определяем усилия в нижнем сечении столбов.

Нормальные силы и изгибающие моменты от трапециевидной нагрузки по табл. 6

; M₁ = 482,386 кН·м; M₂ = 388,505 кН·м.

От сил, вызванных трапециевидной нагрузкой,

M₁ = -66,508 кН·м;

M₂ = -53,564 кН·м.

От внецентренной вертикальной нагрузки

; M₁ = 458,171 кН·м; M₂ = 369,028 кН·м.

От сил R^пр, вызванных внецентренным приложением вертикальной нагрузки,

; M₁ = 163,56 кН·м; M₂ = 131,729 кН·м.

Кроме того, на столбы действуют центрально приложенные силы

P₁(H) = 2724,873 кН;

P₂(H) = 2160,007 кН.

Схема усилий, действующих в нижнем сечении каждого из столбов, приведены на рис. 33. Суммарные величины усилий на левый столб: N = 2669,879 кН; M = 710,418 кН·м; на правый столб: N = 2214,994 кН; M = 572,211 кН·м.

Рис. 33. Усилия в основании средних столбов отсека

На эти величины усилий должны рассчитываться блоки нижнего этажа.

Пример расчета здания по программе КРОС

В качестве исходных данных для примера использованы условия приближенного расчета 12-этажного здания конструкции Белгоспроекта.

Модуль упругости материала с учетом податливости горизонтальных швов E_пр = 14300 МПа. Моменты инерции горизонтального сечения блоков одного поперечника равны

Погонная по длине здания жесткость вертикальных поперечников составляется из суммарной жесткости двух столбов

Моменты инерции горизонтальных диафрагм с учетом податливости швов

где E₀, E_ш - модули упругости материалов блока и шва;

h - высота шва;

H - высота этажа.

Считая для диска перекрытия E₀ = 18 000 МПа; E_ш = 500 МПа; h = 0,04 м; H = 3,6 м.

Ширина перекрытия равна (6,0 + 4,2) = 10,2 м.

Толщина перекрытия ~= 0,06 м; I₀₁ = 1,08 м⁴; I₀₂ = 0,37 м⁴;

;

Сечение сплошных вертикальных торцовых диафрагм определялось по рис. 30 при ширине и высоте сечения 0,16 м и 11,2 м: EI_у = 3,7418·10¹¹ Н·м²; EI_у = 0,0670·10¹¹ Н·м².

Горизонтальные нагрузки в уровне земли 295 Н/м, в уровне верхнего перекрытия 430 н/м.

В результате расчета по программе КРОС, реализующей расчетную схему по рис. 16, в, разработанной в ЦНИИЭП жилища, построены эпюры прогибов w(x, y), внутренних поперечных сил q(x, y) и изгибающих моментов M_x, действующих в вертикальной плоскости (рис. 34).

Рис. 34. Результаты расчетов по программе КРОС

а - эпюра моментов; б - эпюра прогибов;

в - эпюра поперечных сил

Расчет объемно-блочного здания на горизонтальные нагрузки

с использованием программы СПРИНТ

Характеристика конструктивно-планировочного

решения здания

Здание состоит из 4-х однотипных секций, каждая из которых имеет ось симметрии, перпендикулярную продольной оси здания (рис. 35). В направлении продольной оси здания объемные блоки группируются без сдвижек друг относительно друга. В поперечном направлении здание состоит из двух или трех объемных блоков разных типоразмеров.

Рис. 35. Расчетная схема объемно-блочного столба для расчета

по программе СПРИНТ

1 - стенка блока; 2, 3 - ребра панели пола; 4 - плита пола;

5 - плита потолка

Здание регулярно по высоте и состоит из 13 этажей. Соединения смежных объемных блоков осуществлены на каждом этаже в горизонтальных швах между блоками с помощью пластин, которые привариваются к закладным деталям, расположенным в продольных стенах блока. Объемные блоки устанавливаются на растворный шов марки 100, толщиной 3 см, шириной 10 см.

В здании применены несущие объемные блоки типа "колпак" с приставной панелью пола и линейным опиранием по контуру. Геометрические размеры сечений объемных блоков показаны на рис. 36.

Рис. 36. Объемный блок типа "колпак"

а - план; б - разрез

Материал объемных блоков: тяжелый бетон марки М300: E = 2,35·10⁴ МПа и

Нагрузки на здание

Здание, расположенное в III районе по скоростному напору ветра, рассчитывается на горизонтальную ветровую нагрузку, распределенную по высоте, в соответствии с графиком на рис. 37. Рассматривается статическое действие ветровой нагрузки в поперечном направлении здания.

Рис. 37. Схема ветровой нагрузки

а - ветровая нагрузка по СНиП;

б - приведенная ветровая нагрузка

Расчетная схема

Исходя из условия симметрии, рассчитываем 1/2 часть плана рядовой секции (рис. 38). Несущую систему многоэтажного объемно-блочного здания моделируем расчетной схемой в виде системы сплошных (I тип) и составных (II тип) консольных стержней, жестко заделанных в основание и соединенных между собой посредством шарнирных связей. Податливость основания не учитывается; заделка блоков в основании принята в уровне пола первого блока.

Рис. 38. Фрагмент плана здания (рядовая секция)

Расчет

Расчет проводим в следующей последовательности:

а) проводим классификацию столбов плана здания по типам пространственной работы блоков (рис. 39);

б) составляем плоскую расчетную схему с учетом жесткостей связей в направлении действующей горизонтальной нагрузки (рис. 40);

в) определяем геометрические и обобщенные жесткостные характеристики объемных блоков.

Рис. 39. Классификация плана здания по типам

пространственной работы блоков: I_i, II_i - типы блоков

по пространственной работе; i = 1, 2, 3 - типоразмеры блоков

Рис. 40. Расчетная схема фрагмента здания

а - разрез; б - план

Результаты вычислений геометрических и обобщенных жесткостных характеристик сведены в табл. 11.

Таблица 11

Геометрические характеристики	Тип блока
	I				II
	Типоразмеры
	1	2	3	4	1	2	3
м²	0,84	1,12	1,05	0,95	0,33	0,796	0,65
м³	1,54	2,83	2,82	2,82	2,75	0,094	0,0
м	1,84	2,5	2,7	2,9	0,224	0,99	0,0
м⁴	2,1	4,86	4,35	4,11	0,01	0,42	0,0379
В·10^-5 Н/см	0,24	0,54	0,49	0,46	0,068	0,068	0,065

Ниже для примера показаны вычисления жесткостных характеристик двух типов консольных стержней:

для сплошных консольных стержней I типа

где

;

- коэффициент податливости растворного шва;

G_пр = 0,4·E_пр = 0,4·1,85·10⁴ = 0,74·10⁴ МПа.

Величины обобщенных жесткостей других консольных стержней I типа равны

B₁ = 0,24·10⁵ Н/см;

B₃ = 0,49·10⁵ Н/см;

B₄ = 0,46·10⁵ Н/см;

для составных консольных стержней II типа и т.п.

Предварительно установим прогиб консольного составного стержня от действия сосредоточенной силы по формуле табл. 6, строка 1.

Геометрические характеристики приведенного сечения для консольного стержня типа II₁, показанного на рис. 41, даны в табл. 6.

Рис. 41. Приведенное сечение столба типа II₁

где d - условная ширина участков пола и потолка блока, сопротивляющихся взаимному сдвигу столбов, определяемая по графику на рис. V.4 [4].

d = 0,15·355 = 53,25 см; l_п = 90 см - пролет перемычки в свету; t = 25 см - суммарная толщина пола и перекрытия; b = 310 см - расстояние между центрами тяжести столбов.

, где H_зд - высота здания.

Подставляем найденные величины в исходную форму, получаем

Обобщенная жесткость данного составного консольного стержня равна

Аналогично определяем обобщенную жесткость остальных составных консольных стержней II типа.

;

Суммарная величина обобщенных жесткостей составных консольных стержней, моделирующих лифтовую шахту и лестничную клетку, равна

Полная обобщенная жесткость рассчитываемого фрагмента равна

Определение усилий и напряжений, действующих

в объемно-блочном столбе от ветровой нагрузки

Эпюра ветровой нагрузки схематично показана на рис. 37. Приведем эту эпюру к эквивалентной трапециевидной по формулам (69). Для этого предварительно определяем площадь и положение центра тяжести заданной эпюры. F = 1258,3 м²; S = 25250,4 м³; c = S/F = 20,1 м.

По формулам (69) находим a = 0,523; q = 454 Па; q - интенсивность горизонтальной эквивалентной нагрузки здания; aq = 0,523·454,0 = 237,1 Па.

Приведенная к трапециевидной эпюра ветровой нагрузки изображена на рис. 37.

Величину изгибающего момента, действующего в уровне 1 этажа объемно-блочного столба типа I₂, определяем по формуле

Для ориентировочного назначения размеров сечения определяем напряжения сжатия (растяжения) от действия горизонтальных нагрузок в консольных стержнях

Величины усилий, действующих в объемно-блочных столбах II типа, определяются по формулам 111.63 и 111.64 [4].

Более точный и детальный расчет объемного блока и его элементов можно выполнить с помощью ЭВМ по программе СПРИНТ, используя вычисленные выше нагрузки.

Составим расчетную схему фрагмента объемно-блочного столба. Расчетная схема представляет трехэтажный фрагмент 13-этажного столба из объемных блоков, дискретизированный на конечные элементы. Для сокращения исходной информации предварительно, до дискретизации столба на КЭ, заменим:

грани блока с выступами в углах - гладкой поверхностью с толщиной h = 6,6 см;

наружную проемную стену - сплошной, эквивалентной по площади поперечного сечения проемной стене с толщиной h = 6 см;

кессонную панель пола - панелью только с поперечными ребрами.

Дискретизацию поверхности проводим в соответствии с рекомендациями п. 5.62.

Форму КЭ принимаем четырехугольную. КЭ (11-13-21-23 и т.п.), образующие поверхности стен объемных блоков, интерпретированы 1-м типом КЭ, образующие конструкцию (1-2-11-12, 1-3-11-13, 11-13-12-14 и т.п.), потолка (31-33-32-34 и т.п.), торцевых стен (11-12-21-22, 19-20-29-30 и т.п.) интерпретированы 9-м типом КЭ.

В расчетной схеме данного примера учитываем связи, препятствующие повороту плана объемно-блочного столба; связи конечной жесткости, препятствующие взаимным поворотам элементов объемного блока; жесткость растворного шва на сжатие.

Все узлы КЭ, образующие поверхности объемных блоков, приняты жесткими. Связи, препятствующие повороту плана столба, имеют жесткость

, поскольку план здания и действующая нагрузка симметричны и не вызывают кручения столбов.

Величина жесткости соединения колпака и панели пола определяется по табл. 3 и пп. 5.15 и 5.17. Однако по условию данного примера столб из объемных блоков рассчитывается при жесткости связей, равной

Погонная жесткость растворного шва по высоте столба принята постоянной и определяется по формуле

, где a - шаг разбивочной сетки по длине шва;

- ширина растворного шва;

- коэффициент податливости растворного шва на сжатие.

Внешняя нагрузка, действующая на фрагмент, распределена по узлам расчетной модели и состоит из момента (M) и поперечной силы (Q) от горизонтальной нагрузки в уровне потолка третьего этажа; горизонтальной нагрузки в пределах высоты фрагмента; отпорного момента (M_отп), вызванного защемлением вышележащими блоками.

Величина отпорного момента (M_отп) определяется по пп. 5.51 и 5.52.

Результаты расчета столба из объемных блоков на горизонтальные нагрузки представлены в виде эпюр на рис. 42.

Рис. 42. Результаты расчета столба по программе СПРИНТ

а - приведенное сечение объемного блока; б, в - эпюры

напряжений

и перемещений нижнего блока;

(_____) - для сплошной стены; (-----) - для проемной стены

Пространственный расчет 9-этажного здания

из объемных блоков по программе КОНТУР

Расчет выполнен по программе КОНТУР, разработанной в НИИСК Госстроя СССР. Программа предназначена для пространственного расчета зданий на действие горизонтальных и вертикальных нагрузок и на заданные смещения. В качестве исходной информации задаются геометрические и физические характеристики элементов здания, величины нагрузок и сведения о наложенных связях и вынужденных перемещениях. На печать выдаются перемещения, усилия и напряжения в заданных точках координатной сетки, наложенной на план здания.

Рассчитываемое здание высотой девять этажей выполнено из несущих железобетонных объемных блоков с монолитными железобетонными шпонками. Здание предназначено для строительства в районах с расчетной сейсмичностью 8 баллов. План секции с нанесением координаты сетки показан на рис. 43.

Рис. 43. Схема нанесения сетки на план рассчитываемой секции

Для расчета принято 6 типов ПКЭ по высоте здания, расположенных в пределах высоты типового этажа здания. Распределение ПКЭ по высоте здания показано на рис. 44. Горизонтальными линиями, вынесенными за пределы поперечного сечения здания, указаны в кружках порядковые номера конечных элементов, а в квадратах - номера типов конечных элементов. В данной расчетной схеме здания использовано всего 70 ПКЭ.

Рис. 44. Распределение пространственных конечных элементов

по высоте здания

Определение частот и форм собственных колебаний осуществлялось с использованием дополнительного программного модуля, предназначенного для решения проблемы собственных значений. При этом определение сейсмических сил производилось с учетом трех первых форм собственных поступательных колебаний здания, периоды каждых составили T₁ = 0,373 с; T₂ = 0,081 с; T₃ = 0,038 с.

В результате расчета на заданные сейсмические нагрузки были получены перемещения, обобщенные усилия и напряжения в характерных точках поперечного сечения здания, соответствующих точкам пересечения линий координатной сетки.

Эпюра горизонтальных прогибов показана на рис. 45. Там же в отдельных горизонтальных уровнях приведены эпюры обобщенных углов поворота сечений относительно продольной горизонтальной оси здания.

Рис. 45. Эпюра горизонтальных прогибов

Вычисленные значения нормальных напряжений

в горизонтальных сечениях и характер их распределения по высоте здания показаны на рис. 46.

Рис. 46. Эпюры нормальных напряжений

(МПа·10^-2)

в 9-этажном здании из объемных блоков

а - характер распределения напряжений по высоте здания;

б - распределение напряжений по сечениям

Приведенные результаты расчета являются прежде всего иллюстрацией возможностей вычислительной программы. Она дает возможность учесть изменение конфигурации здания в плане и по высоте, оценить влияние деформативности плит перекрытий, включать в рассмотрение сосредоточенные жесткости (шпонки, пилястры), связи между несущими конструкциями и т.д.

Пример расчета приставной ребристой панели пола

объемного блока типа "колпак" с линейным опиранием

Требуется рассчитывать по обеим группам предельных состояний железобетонную панель пола, опалубочный чертеж которой приведен на рис. 47.

Рис. 47. Конструкция ребристой панели пола

1. Исходные данные для проектирования

Панель изготавливается из тяжелого бетона М 200.

Бетон подвергается тепловой обработке при атмосферном давлении. Отпускная (распалубочная) кубиковая прочность бетона

R₀ = 15 МПа (кгс/см²·10).

Продольная рабочая арматура ребер - стержневая класса А-III.

Поперечная монтажная и конструктивная арматура ребер, а также сетки плиты - проволочная класса В-1.

Расчетные пролеты панели: в коротком направлении l₁ = 343 см, в длинном l₂ = 584 см.

Нагрузки на панель приведены в табл. 12.

Таблица 12

Вид нагрузки	Расчетная Н/м² (кгс/м²·10)	Расчетная при Н/м² (кгс/м²·10)
I. Стадия эксплуатации
Постоянные	g^н = 2350 <*>	g = 2580
Временные
1. Длительные		P_дл = 1520
2. Кратковременные		P_кр = 1400
Всего	q^н = 4600	q = 5500
II. Стадия изготовления
Кратковременная при K_д = 1,5		q_с.в = 3150

--------------------------------

<*> В том числе 1950 Н/м² от собственной массы панели без учета контурных ребер, не участвующих в изгибе при действии эксплуатационных нагрузок.

Результаты статического расчета панели в стадии эксплуатации, выполненного в соответствии с указаниями пп. 5.33 и 5.34, приводятся в табл. 13.

Таблица 13

Нагрузки	Усилия
Нагрузки	Н·м (кгс·м·10)	Н·м (кгс·м·10)	Н·м (кгс·м·10)	Q^макс Н/м (кгс·м·10)	M_пр Н·м/м (кгс·м·10)	M_оп Н·м/м (кгс·м·10)
Расчетная при n =1	4857,7	4058,9	1173,9	-	-	-
Расчетная	5808,1	4853	1403,6	8357,2	139,4	400,8

Обозначения усилий даны на рис. 47.

В результате статического расчета панели в стадии изготовления, произведенного в соответствии с п. 5.35, получены следующие расчетные значения изгибающих моментов и поперечных сил:

;

; Q₁ = 32,2 кН; Q₂ = 20,1 кН.

II. Расчет панели по предельным состояниям 1 группы

А. Расчет в стадии эксплуатации (при

) <*>

--------------------------------

<*> Здесь и в дальнейшем по тексту все обозначения, кроме специально оговоренных, приняты в соответствии с [5].

1. Подбор продольной рабочей арматуры

промежуточных ребер и плиты

Армирование наиболее нагруженного поперечного промежуточного ребра определяем как для прямоугольного сечения с

и h₀ = 11,5 см.

Требуемая площадь

; принимаем

(F_а = 1,539 см²). Аналогичный расчет менее нагруженного ребра (при

) показывает, что требуемая площадь F_а = 1,267 см².

Принимаем во всех промежуточных поперечных ребрах по

. Суммарная площадь стержней этих ребер

Необходимое армирование продольных промежуточных ребер панели определяем при

и h₀ = 10 см.

Требуемая площадь F_а = 0,416 см². Принимаем в каждом ребре по

. Суммарная площадь стержней продольных промежуточных ребер

В результате расчета плиты по расчетному опорному моменту при b = 100 см и h₀ = 2,3 см требуемая площадь f_а = 0,584 см²/м.

Принимаем сетку из проволоки

с шагом 200 мм в обоих направлениях

2. Определение несущей способности панели пола

Предельную несущую способность панели, в соответствии с указаниями п. 5.32, определяем по формуле:

где

;

q_пред = 5646 Н/м² > q = 5500 Н/м², т.е. несущая способность панели достаточна.

3. Проверка прочности наклонных сечений по поперечной силе

Проверка выполняется в соответствии с формулами (46), (64) и (66) "Руководства..." [5]:

Правая часть формулы (66) при P₁ = 0,5q = 0,5·55 = 27,5 Н/см

Вычисляем

Таким образом, вся поперечная сила воспринимается бетоном плиты, и расчетной поперечной арматуры в промежуточных ребрах не требуется.

Б. Расчет панели в стадии изготовления (при

)

1. Подбор рабочей арматуры продольных контурных ребер

Расчетное сечение в пролете при

и h₀ = 16 см.

Изгибающий момент M₁, воспринимаемый арматурой

продольных промежуточных ребер, составляет M₁ = 3412,3 Н·м.

Момент, который должен быть воспринят арматурой продольных контурных ребер,

Этой величине момента соответствует суммарная площадь арматуры продольных контурных ребер F_а = 1,278 см².

Принимаем

(F_а = 2·0,1 см²) по

в каждом ребре. Расчетное сечение на опоре при b = 2·18,5 = 37 см и h₀ = 15 см. Требуемая площадь растянутой опорной арматуры при

составляет F_а = 1,633 см². Принимаем

, т.е. по

в каждом ребре.

Проверки прочности наклонных сечений продольных ребер по поперечной силе свидетельствуют, что расчетной поперечной арматуры в ребрах не требуется и она устанавливается по конструктивным требованиям с учетом указаний п. 5.37. Принимаем арматуру

с шагом U = 100 мм.

2. Подбор рабочей арматуры поперечных контурных ребер

Расчетное сечение в пролете при

и h₀ = 15 см. Изгибающий момент, воспринимаемый арматурой

поперечных промежуточных ребер, составляет M = 23607,7 Н·м.

Момент, который должен быть воспринят арматурой поперечных контурных ребер,

. Требуемая площадь арматуры F_а = 0,786 см². По аналогии с продольными принимаем в поперечных контурных ребрах по

Прочность наклонных сечений и в этих ребрах обеспечена.

Диаметр и шаг конструктивной поперечной арматуры принимаем такими же, как и в продольных контурных ребрах.

III. Расчет панели по предельным состояниям II группы

А. Расчет по образованию трещин

Расчет производится с целью выявления случая расчета панели по деформациям и необходимости расчета по ширине раскрытия трещин.

Момент трещинообразования пролетного сечения панели в коротком направлении определяется по формуле (223) "Руководства..." [5].

Геометрические характеристики сечения.

Коэффициент армирования

;

; n = 9,302.

Определяем W_т по формуле (233): W_т = [0,292 + 0,75·2·0,0122·9,302 + 0,075(8,81 + 2·0,0045·9,302)]·9·14² = 1991,6 см³.

Определяем положение центра тяжести приведенного сечения. Приведенная площадь F_п = 700,6 см²; S_п = 7361,2 см³; y₀ = 10,5 см. Момент инерции приведенного сечения относительно оси, проходящей через центр тяжести I_п = 6235,32 см⁴, W₀ = 593,84 см³, r_у = 0,848 см; e_он = 5,56 см, N_ус = 7364 Н.

Момент трещинообразования в пролете

Момент трещинообразования опорного сечения панели в коротком направлении вычисляется аналогичным образом при значениях:

;

; W_т = 6483,6 см³; h - y₀ = 14 - 10,5 = 3,5 см; W₀ = 1781,5 см³; r_у = 2,543 см²; e_он = -5,556 см, N_ус = 7364 Н.

Момент трещинообразования на опоре

Проверим трещиностойкость пролетного и опорного сечений в стадии эксплуатации. Нормативные значения изгибающих моментов определяем в соответствии с указаниями п. 5.39 как для балки шириной, равной расстоянию между ребрами, - l_р:

в т.ч. от длительно действующей части нагрузки

. Так как

, то в пролете трещины образуется и необходима проверка их раскрытия.

в т.ч.

. На опоре трещины не образуются, так как

Проверим трещиностойкость пролетного сечения в стадии изготовления. Нормативный момент от собственного веса панели

Так как

, то трещины в пролете образуются еще на стадии изготовления панели.

Б. Определение прогиба панели

В соответствии с п. 5.40 прогиб панели при длительных и кратковременных нагрузках определяем как для изгибаемого элемента с частичным защемлением на опорах по формуле (304) "Руководства" [5]. Очертание эпюры моментов при нормативной нагрузке принято по квадратной параболе (рис. 48). Опорное сечение работает без трещин.

Рис. 48. Эпюры изгибающих моментов от нормативных нагрузок

Опорное сечение работает без трещин. Кривизны вычисляем по формуле (262). Кривизну от кратковременной нагрузки определяем при

Кривизна от длительной нагрузки

. Полная кривизна по формуле (261):

. В сечении I, расположенном на расстоянии 1/6l₁ от опоры, M¹ = 1615,3 Н·м, в т.ч.

;

. Так как

, то сечение работает без трещин. Полная кривизна

. В сечении II, находящемся на расстоянии 1/3l₁ от опоры, M^п = 3366,3 Н·м, в т.ч.

. Так как

, то сечение работает с трещинами и полная кривизна определяется по формуле (281). Слагаемые полной кривизны вычисляем по формуле (263). Кривизну от кратковременного действия всей нормативной нагрузки находим, полагая

, и вычисляем L как для прямоугольного сечения с шириной

по формуле (265). L = 0,018;

; T = 0;

. Величину

вычисляем по формуле (264):

. Плечо Z₁ находим по формуле (269): Z₁ = 11,034 см. Вычисляем

. Вычисляем m по формуле (271): m = 0,597. Коэффициент

находим по формуле (270):

. Кривизна от кратковременного действия всей нагрузки:

Кривизну

от кратковременного действия постоянной и длительной части нормативной нагрузки определяем при

; L = 0,144;

; Z₁ = 11,025 см; m = 0,737;

. Кривизна

Кривизну от длительного действия

находим при

. Полная кривизна сечения II по формуле (281):

Для сечения в середине пролета, работающего с трещинами, полная кривизна

Полный прогиб панели пола в середине пролета находят по формуле (304):

т.е. прогиб панели меньше предельно допустимого.

В. Расчет панели по раскрытию нормальных трещин

Для определения напряжений в арматуре от действия нормативного собственного веса панели вычисляем по формуле (269) плечо Z₁ при

; L = 0,027;

; T = 0;

;

. Напряжения в арматуре находим по формуле (244):

Ширина раскрытия трещин при

в соответствии с п. 4.7, а [5] определяется при

. Так как этот момент соответствует нагрузке

и собственный вес панели (1950 Н/м²) входит в нее, то вычисляют изгибающий момент от приращения нагрузки на величину

Пренебрегая изменением плеча Z₁, находим приращение напряжений в арматуре:

Раскрытие трещин при эксплуатации при длительном действии нормативной нагрузки определяем по формуле (236) при K = 1; C_д = 1,5;

;

; d = 14 мм;

что меньше предельно допустимого значения a_т.дл = 0,3 мм.

Приложение 1

ПРИБЛИЖЕННЫЙ СПОСОБ ОПРЕДЕЛЕНИЙ УСИЛИЙ И ПЕРЕМЕЩЕНИЙ

УНИФИЦИРОВАННОГО БЛОКА ТИПА "КОЛПАК"

При определении максимальных величин прогибов (W) и изгибающих моментов (M) в гранях унифицированных блоков типа "колпак", при загружении их вертикальной нагрузкой q, распределенной по площади потолка, или распределенными по контуру внешними изгибающими моментами, предлагается использовать следующие формулы

ИС МЕГАНОРМ: примечание.

Формула дана в соответствии с официальным текстом документа.

W = u_рk₁k₂;

M = M_рk₁k₂,

где W_р, M_р - соответственно прогиб и изгибающий момент, определяемые в рамках-полосках единичной ширины, вырезанной поперечными сечениями из блока;

k₁ - коэффициент, учитывающий влияние ширины и длины блоков, принимается по таблице.

Таблица

Значения коэффициента k₁


Длина блоков, м	Виды нагружения
	Распределения нагрузки на потолок
	Ширина блоков, м
	3				3,6
	Точки определения
	1	2В	2Г	3	1	2В	2Г	3
4,2	0,35	0,89 <*>	0,89 <*>	0,68 ---------- 0,38 <*>	0,28	0,68 <*>	0,68	0,49 ---------- 0,32 <*>
5,24	0,52	0,97 <*>	0,97 <*>	0,83 ---------- 0,41 <*>	0,46	0,81 <*>	0,81 <*>	0,65 ---------- 0,36 <*>
6,6	0,78	1,12 <*>	1,12 <*>	1,00 ---------- 0,50 <*>	0,73	0,98 <*>	0,98 <*>	0,85 ---------- 0,45 <*>

Продолжение

Длина блоков, м	Виды нагружения
	Изгибающие моменты по контуру потолка
	Ширина блоков, м
	3				3,6
	Точки определения
	1	2В	2Г	3	1	2В	2Г	3
4,2	0,31	0,75 <*>	1,39 <*>	0,42 ---------- 0,18 <*>	0,25	0,58 <*>	1,83 <*>	0,31 ---------- 0,14 <*>
5,24	0,42	0,85 <*>	1,22 <*>	0,54 ---------- 0,22 <*>	0,35 <*>	0,72 <*>	1,56 <*>	0,43 ---------- 0,18 <*>
6,6	0,62	0,86 <*>	1,21 <*>	0,76 ---------- 0,31 <*>	0,54	0,73 <*>	1,55 <*>	0,66 ---------- 0,29 <*>

--------------------------------

<*> Значения коэффициентов k₁ для определения внутренних изгибающих моментов.

Значение k₁ для блоков, длина и ширина которых отличаются от приведенных в табл. 1, прил. 1, определяется по интерполяции соседних величин; k₂ - коэффициент, учитывающий влияние дверных проемов в продольных стенах на увеличение прогибов и моментов. Он принимается равным при отсутствии проемов 1,0; при наличии дверных проемов: для усилий и прогибов потолка - 1,2; для усилий в стенах - 2,0; для прогибов стен - 1,4.

Для упрощения расчетов вспарушенную конструкцию потолка при расчете рамки-полоски рекомендуется заменять плоской с эквивалентной толщиной.

Приложение 2

ПЕРЕЧЕНЬ ПРОГРАММ ДЛЯ РАСЧЕТА КОНСТРУКЦИИ

ОБЪЕМНЫХ БЛОКОВ И ЗДАНИЙ ИЗ НИХ НА ЭВМ

N	Наименование программы	Назначение программы	Возможности программы, тип КЭ	Тип ЭВМ и операционная система	Организация-разработчик
1	ППП АПЖБК (ЛИРА)	Расчет пространственных систем МКЭ	КЭ: стержни, плиты, пластины. Статика, динамика, сейсмика, нелинейный железобетон. Подбор арматуры	ЕС ЭВМ (1022, 1030, 1033, 1060); ОС	НИИАСС Госстроя УССР (Киев)
2	ПРОКРУСТ	То же	КЭ: стержни, плиты, пластины, объемные суперэлементы. Статика. Подбор арматуры. Счет с прерываниями	ЕС ЭВМ (1022, 1030); ДОС	Донецкий ПромстройНИИпроект (Донецк)
3	ЭМИРАТ	Расчет пространственных стержневых систем	КЭ: стержни. Статика	ЕС ЭВМ; ДОС	Оргэнергострой; Одесский филиал (Одесса)
4	ПРОЧНОСТЬ	Расчет пространственных систем МКЭ			КИСИ (Киев)
5	ГАММА-3	Расчет конструкций, стен и перекрытий панельных зданий	Плоские пластинчатые системы; КЭ - стержневая аппроксимация. Статика	"Минск"	КиевЗНИИЭП
6	ГАММА-4	Расчет крупнопанельных зданий как пространственных систем	Пространственные пластинчатые системы; КЭ - пластины. Статика	"Минск"	"
7	МАРСС-ЕС	Расчет пространственных стержневых систем	КЭ - стержни. Статика, динамика, сейсмика, подбор арматуры	ЕС ЭВМ; ДОС	ЦНИИпроект (Москва)
8	ИКАРУС	Расчет балок с трещинами МКЭ	КЭ - пластины. Нелинейный железобетон. Статика	ЕС ЭВМ; ДОС	Кишиневгражданпроект
9	КАПРИЗ	Расчет плит с учетом трещин МКЭ	КЭ - плиты. Нелинейный железобетон, статика	ЕС ЭВМ; ДОС;	КиевЗНИИЭП
10	ТОСТ-ЕС	Расчет зданий с несущими стенами	Составные тонкостенные стержни, статика, динамика, сейсмика, упругое основание	ЕС ЭВМ	Киевпроект
11	ОЗНОБ	Расчет столба блоков типа "колпак" с учетом связей по горизонтальным швам	Пластины; продольный изгиб; упругая пластичность материала	"Минск"	ЦНИИЭП жилища
12	Дельфин-32	Расчет балок-стенок, изгибаемых плит и стержней методом конечных элементов	Изгибаемые и сжатые стержни, треугольные и прямоугольные конечные элементы, элементы нулевой кривизны. Статика и динамика (свободные и вынужденные колебания)	"Минск-32"	Одесский институт инженеров морского флота (ОИИМФ)
13	КРОС	Континуальный расчет объемно-блочных систем	Система регулярных вертикальных и горизонтальных стержней	"Минск"	ЦНИИЭП жилища
14	СПРИНТ	Расчеты на прочность конструкций и зданий МКЭ	Физически и геометрически нелинейная задача. КЭ в виде плоских и пространственных стержней и пластин. Имитация связей растяжений - сжатия и сдвига пружинами эквивалентной жесткости. Статические и динамические (сейсмика) расчеты. Расчеты на температурные деформации. Количество узлов КЭ в рассчитываемом объекте не более 1000	ЕС ЭВМ (1022, 1030, 1033, 1040); ДОС	МИИТ
15	РАЗДАН	Расчет зданий повышенной этажности	Составные тонкостенные стержни, статика, динамика, сейсмика	"Минск-32"	КиевЗНИИЭП
16	КОНТУР	Расчет зданий и сооружений как пространственных систем	Пространственные конечные элементы; упругая система, учет податливости основания и стыков между несущими элементами и деформативности перекрытий в своей плоскости, статика и динамика (сейсмика)	ЕС ЭВМ	НИИСК Госстроя СССР

ЛИТЕРАТУРА

1. Рекомендации по расчету и конструированию зданий высотой до девяти этажей из несущих железобетонных объемных блоков. - Киев: Будiвельник, 1976. - 120 с.

2. Немчинов Ю.И. Расчет пространственных конструкций (метод конечных элементов). - Киев: Будiвельник, 1980. - 232 с.

3. Немчинов Ю.И., Фролов А.В. Расчет зданий и сооружений методом пространственных конечных элементов. - Строительная механика и расчет сооружений, 1981, N 5, с. 29 - 33.

4. Дроздов П.Ф. Конструирование и расчет несущих систем многоэтажных зданий и их элементов. - М.: Стройиздат, 1977. - 224 с.

5. Руководство по проектированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). М.: Стройиздат, 1978. - 320 с.

6. Методические рекомендации по применению программы КОНТУР для расчета зданий и сооружений методом пространственных конечных элементов. - Киев: НИИСК, 1982. - 53 с.

7. Шапошников Н.Н. и др. Инструкция к программе расчета комбинированных систем методом конечного элемента (СПРИНТ), вып. 1-250. - М.: ЦНИИпроект, 1982.

УДК 69.056.5.001.24:721.011.25
