Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Республиканским государственным предприятием на праве хозяйственного ведения "Казахстанский институт стандартизации и метрологии" Комитета технического регулирования и метрологии Министерства торговли и интеграции Республики Казахстан на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Комитетом технического регулирования и метрологии Министерства торговли и интеграции Республики Казахстан

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по результатам голосования в АИС МГС (протокол от 25 сентября 2023 г. N 165-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2025 г. N 1721-ст межгосударственный стандарт ГОСТ ISO 14122-1-2023 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2026 г.

5 Настоящий стандарт идентичен международному стандарту ISO 14122-1:2016 "Безопасность машин. Стационарные средства доступа к машинам. Часть 1. Выбор стационарных средств доступа и общие требования к доступу" ("Safety of machinery - Permanent means of access to machinery - Part 1: Choice of fixed means and general requirements of access", IDT).

Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 199 "Безопасность машин".

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт является стандартом типа B, как указано в ISO 12100.

Настоящий стандарт актуален, в частности, для следующих групп заинтересованных сторон, представляющих участников рынка в отношении безопасности машинного оборудования:

- производителей машин (малые, средние и крупные предприятия);

- органов по охране труда и технике безопасности (регуляторы, аварийно-спасательные организации, надзорные органы и т.д.).

Он касается и других групп, для которых представляет интерес уровень безопасности машин, заданный настоящим стандартом:

- пользователей машин/работодателей (малые, средние и крупные предприятия);

- пользователей машин/работников (например, профсоюзы, другие организации со своей особой спецификой);

- поставщиков услуг, занятых техническим обслуживанием (малые, средние и крупные предприятия);

- потребителей (когда машины предназначены для использования непосредственно потребителями).

Представителям вышеупомянутых групп заинтересованных сторон была дана возможность участвовать в процессе разработки ISO 14122-1:2016.

Настоящий стандарт предназначен также для органов по стандартизации, разрабатывающих стандарты типа C.

Требования настоящего стандарта могут быть дополнены или изменены стандартом типа C.

Требования настоящего стандарта типа C имеют приоритет для машин, на которые распространяется действие стандарта типа C и которые были спроектированы и изготовлены в соответствии с требованиями настоящего стандарта.

Целью настоящего стандарта является определение общих требований к безопасному доступу к машинам. Настоящий стандарт дает руководство по правильному выбору средств доступа, когда необходимый доступ к машине невозможен непосредственно с уровня земли, пола или платформы.

Приложение A является справочным и содержит примеры возможных изменений в машине или системе для улучшения доступа.

Настоящий стандарт устанавливает требования к стационарным средствам доступа к машинам и является руководством по правильному выбору средств доступа, когда необходимый доступ к стационарной машине невозможен непосредственно с уровня земли или с пола.

Настоящий стандарт применяется к стационарным средствам доступа, являющимся частью стационарной машины, а также к немеханизированным регулируемым частям (например, складным, раздвижным) и подвижным частям стационарных средств доступа.

Примечание - Стационарные средства доступа - это средства доступа, установленные таким образом (например, с помощью винтов, гаек, сварки), что их можно снять только с помощью соответствующих инструментов.

Настоящий стандарт устанавливает минимальные требования, которые также применяются, когда требуются те же средства доступа, что и для части здания или гражданского сооружения (например, рабочие платформы, дорожки, лестницы), где установлена машина, при условии, что основная функция этой части конструкции предназначена для обеспечения доступа к машине.

Примечание - Если не существует соответствующих национальных правил или стандартов, настоящий стандарт может использоваться для средств доступа, не подпадающих под его действие.

Предполагается, что настоящий стандарт будет использоваться с соответствующей частью ISO 14122, которая относится к определенному доступу.

Серия ISO 14122 в целом применима как к стационарным, так и к мобильным машинам, где необходимы стационарные средства доступа. Не применяется к механическим средствам доступа, таким как лифты, эскалаторы или другие устройства, специально предназначенные для подъема людей.

Настоящий стандарт не распространяется на стационарные средства доступа, изготовленные до его введения в действие.

Перечень существенных опасностей, рассматриваемых в настоящем стандарте, приведен в разделе 4.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO 12100, Safety of machinery - General principles for design - Risk assessment and risk reduction (Безопасность машин. Общие принципы проектирования. Оценка риска и снижение риска)

ISO 14122-3:2016, Safety of machinery - Permanents means of access to machines - Part 3: Stairs, stepladders and guard-rails (Безопасность машин. Стационарные средства доступа к машинам. Часть 3. Лестничные марши, стремянки и ограждения)

ISO 14122-4:2016, Safety of machinery - Permanent means of access to machine - Part 4: Fixed ladders (Безопасность машин. Стационарные средства доступа к машинам. Часть 4. Стационарные лестницы)

В настоящем стандарте применены термины по ISO 12100, а также следующие термины с соответствующими определениями:

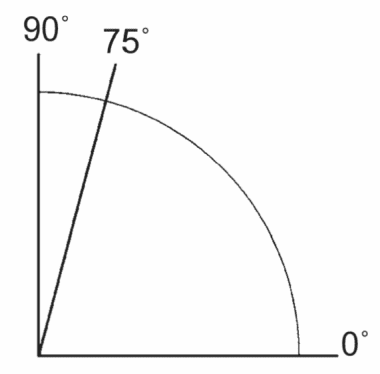

3.1 стационарная лестница (fixed ladder): Стационарное средство доступа с углом наклона от 75° до 90°, горизонтальные элементы которого являются ступенями.

Примечание - См. рисунок 1.

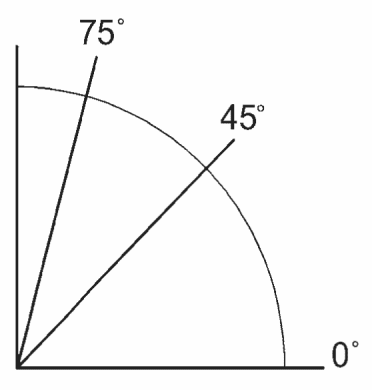

3.2 стремянка (stepladder): Стационарное средство доступа с горизонтальными элементами (ступенями) с углом наклона от 45° до 75°.

Примечание - См. рисунок 2.

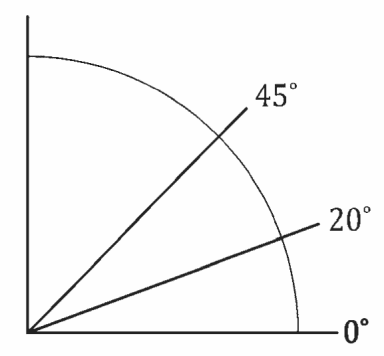

3.3 лестница (stair): Стационарное средство доступа с горизонтальными элементами (ступенями) с углом наклона от 20° до 45°.

Примечание - См. рисунок 3.

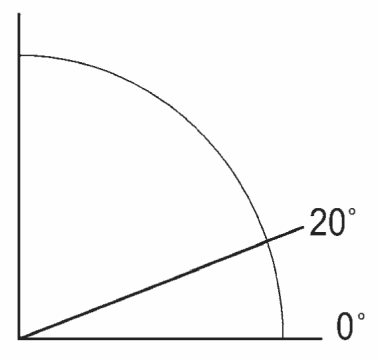

3.4 пандус (ramp): Стационарное средство доступа, включающее непрерывную наклонную плоскость с углом наклона от 0° до 20°.

Примечание - См. рисунок 4.

Наиболее существенными опасностями, которые следует учитывать при определении типа и расположения средств доступа, являются следующие:

a) падение;

b) падение с высоты;

c) скольжение;

d) спотыкание;

e) чрезмерные физические усилия, например, при подъеме по нескольким стационарным лестницам;

f) падение материалов или предметов, которые могут представлять опасность для людей.

Примечания

1 Другие опасности, создаваемые машинами, которым может подвергнуться человек во время доступа с использованием средств доступа в соответствии с настоящим стандартом, например: вызванные функционированием машин [движущиеся части машины, движение самой машины (мобильные машины), радиация, экстремальные температуры, шум, пар, горячие жидкости] или вызванные окружением машины (вредные вещества в воздухе), не охватываются в настоящем стандарте, но разработчик/производитель машины должен их учитывать, например, путем предотвращения несанкционированного доступа.

2 ISO 12100 устанавливает принципы оценки риска для выявления и контроля всех опасностей. Настоящий стандарт направлен на предотвращение падений людей и прикладывания чрезмерных физических усилий.

Средства доступа должны быть спроектированы и изготовлены, а материалы выбраны таким образом, чтобы они выдерживали предполагаемые условия использования. В частности, должны быть учтены следующие минимальные показатели:

a) определение размеров и выбор компонентов (включая крепления, соединения, опоры и фундаменты) для обеспечения достаточной жесткости и устойчивости;

b) условия окружающей среды, такие как сила ветра, температура, пыль, влажность, снег;

c) устойчивость всех деталей к воздействию окружающей среды, таких как климат, химические вещества, коррозионные газы (например, с использованием коррозионно-стойкого материала или с помощью защитного покрытия);

d) расположение элементов конструкции таким образом, чтобы не скапливалась жидкость/грязь, например, в швах;

e) использование совместимых материалов, т.е. свести к минимуму гальваническое воздействие или дифференциальное тепловое расширение;

f) любые части, которые могут соприкасаться с пользователями, должны быть сконструированы таким образом, чтобы не причинять им вреда и не мешать (острые углы, сварные швы с заусенцами, шероховатые кромки и т.д.);

g) пешеходные поверхности должны обеспечивать сопротивление скольжению (см. ISO 14122-2:2016, приложение A);

h) размеры проходов и рабочих площадок должны соответствовать имеющимся антропометрическим данным (см. ISO 14122-2:2016, 4.2.2, ISO 15534-1 и ISO 15534-3);

i) везде, если возможно, должны быть предусмотрены стационарные средства доступа.

Должны быть предусмотрены безопасные и удобные средства доступа ко всем зонам вмешательства и точкам машины, где можно предусмотреть необходимость доступа в течение всего жизненного цикла машины, например, при установке, подаче, техническом обслуживании. Когда это необходимо по практическим соображениям, фиксированный доступ в соответствии с настоящим стандартом может включать в себя не приводимые в действие подвижные или регулируемые детали.

Насколько это практически возможно, средства доступа к оборудованию должны использоваться в следующем порядке:

a) доступ непосредственно с уровня земли или уровня пола (подробнее см. 6.3.1.1 и ISO 14122-2);

b) с помощью пандусов или лестниц (подробнее см. 6.4);

c) стремянок или стационарных лестниц (подробнее см. 6.5).

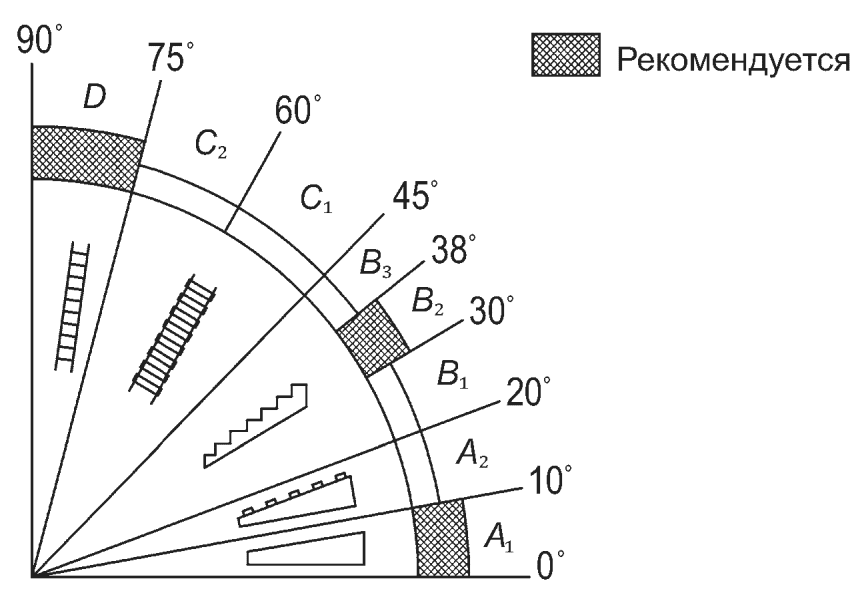

Применимый диапазон шага для вышеуказанных средств стационарного доступа показан на рисунке 5. Другие факторы, влияющие на выбор, приведены в 6.4 и 6.5.

6.3.1.1 По возможности доступ к устройствам управления и другим частям машины должен осуществляться с уровня земли, уровня пола или платформы, чтобы свести к минимуму использование пандусов, лестниц и стремянок.

6.3.1.2 Если доступ согласно 6.3.1.1 невозможен или практически невозможен, то см. 6.3.2.2 и 6.4.

6.3.2.1 Следует избегать стремянок и стационарных лестниц при проектировании доступа к машинам, насколько это возможно, ввиду высокого риска падения и больших физических усилий при использовании этих средств доступа.

6.3.2.2 Если средства доступа в соответствии с 6.3.1.1 и 6.4 невозможны, то можно рассмотреть выбор стремянки или стационарной лестницы. Окончательное решение должно приниматься на основе оценки риска и включать эргономические аспекты.

Если уровень риска (см. ISO 12100) считается слишком высоким, то основная концепция средств доступа к машине должна быть изменена, чтобы можно было использовать пути доступа с уменьшенным риском (см. 6.3.1 и приложение A).

6.3.2.3 В следующем списке представлены примеры ситуаций, когда можно выбрать стремянку или стационарную лестницу:

- если высота подъема большая;

- частота использования низкая;

- при отсутствии каких-либо крупных инструментов или другого крупного оборудования, которое, например, мешает правильному использованию;

- когда не предполагается использовать для эвакуации пострадавших;

- когда конструкция машины не позволяет использовать лестницы или другие основные средства (см. 6.3.1).

Примечание - Башенный кран является примером того, где стационарная лестница является единственным практическим средством доступа.

Для выбора между стремянкой и стационарной лестницей см. 6.5.

При выборе пандуса или лестницы необходимо учитывать перечисления a) и b).

a) Пандус следует рассматривать в следующих случаях:

- для небольшого вертикального расстояния;

- там, где необходимо использовать колесные транспортные средства (например, вилочные погрузчики, ручные тележки).

Различные углы пандуса, в зависимости от использования, следующие:

- для ручных тележек или других колесных транспортных средств, перемещаемых вручную, максимальный угол 3° (особенно если они могут быть использованы инвалидами);

- для моторных транспортных средств (например, вилочных погрузчиков), см. ISO 14122-5;

- для ходьбы максимальный угол 20° (обычно и предпочтительно не более 10°).

Примечание - Пандусы часто предпочтительнее лестниц с одной или двумя ступенями.

Свойства поверхности очень сильно влияют на безопасность пандуса. Поверхность должна иметь очень хорошую устойчивость к скольжению, особенно при наклонах от 10° до 20°.

b) Лестницы (подробные требования см. в ISO 14122-3):

- рекомендуемый угол наклона составляет от 30° до 38°.

При выборе учитывают перечисления a) и b). Подробные требования к этим средствам доступа см. в ISO 14122-3 (стремянки) и ISO 14122-4 (фиксированные лестницы).

a) Последствия выбора стремянки для уровня безопасности:

- при подъеме стремянка проще и физически менее требовательна в использовании, чем стационарная лестница;

- при подъеме риск падения со стремянки меньше, чем падение с закрепленной лестницы;

- если человек спускается по стремянке и не стоит лицом к ней, в зависимости от угла возрастает риск падения, так как легче потерять трехточечный контакт;

- если человек использует стремянку, перенося предметы в руках, повышается риск падения;

- согласно ISO 14122-3 максимальный пролет стремянки более ограничен, чем пролет стационарной лестницы;

- стремянку с углом наклона от 60° до 75° следует выбирать только из-за нехватки места или технологических требований.

b) Последствия выбора стационарной лестницы для уровня безопасности:

- человек должен стоять лицом к закрепленной лестнице, а также должен использовать свои руки для удержания, следовательно, пользователю необходимо подниматься и спускаться лицом к закрепленной лестнице;

- стационарные лестницы физически сложнее использовать, чем стремянки;

- в соответствии с ISO 14122-4 максимальный пролет стационарных лестниц без платформы для отдыха ограничен.

В инструкции по эксплуатации машины должно быть четко указано следующее:

a) какие средства стационарного доступа предоставляются изготовителем машин;

b) условия использования, т.е. максимальная нагрузка и количество людей, разрешенных для стационарных систем доступа, когда это необходимо;

c) инструкции, необходимые для правильной сборки стационарных систем доступа на месте, например, способ крепления;

d) инструкция о том, что в точках доступа к каждой стационарной системе доступа должна быть обеспечена горизонтальная, ровная и твердая поверхность;

e) повтор любых предупреждений, представленных в системе фиксированного доступа, связанных с использованием для доступа;

f) любые требования к техническому обслуживанию и осмотру, т.е. для выявления чрезмерного износа при эксплуатации в агрессивных средах, износа подвижных элементов.

Максимальная нагрузка, включая, например, количество людей и дополнительную(ые) нагрузку(и), такие как инструменты и оборудование, должна быть отмечена в подходящих местах, откуда возможен доступ (точки входа и выхода).

Предпочтительнее использовать знаки, а не письменные инструкции.

Разработчик машины должен изначально убедиться, что все элементы управления для эффективной работы машины расположены в доступных и легкодоступных местах:

- необходимо учесть положение опор, балок, трубопроводов, кабельных лотков, платформ, резервуаров для хранения и т.д., чтобы можно было использовать лестницы, спроектированные в соответствии с настоящим стандартом, или другие предпочтительные средства доступа;

- необходимо продумать конструкцию средств доступа (например, расположение), чтобы сделать лестницы, спроектированные в соответствии с настоящим стандартом, или другие предпочтительные средства доступа.

- рассмотреть возможность использования машины для устранения необходимости доступа или обеспечения возможности доступа с уровня земли или уровня пола.

См. таблицу B.1

--------------------------------

<1> В Российской Федерации действует ГОСТ Р ИСО 14122-3-2009 "Безопасность машин. Средства доступа к машинам стационарные. Часть 3. Лестницы и перила", идентичный ISO 14122-3:2001.

<2> В Российской Федерации действует ГОСТ Р ИСО 14122-4-2009 "Безопасность машин. Средства доступа к машинам стационарные. Часть 4. Лестницы вертикальные", идентичный ISO 14122-4:2004.
