1.1. Настоящие методические указания по методам контроля (далее - МУК) описывают порядок проведения инструментального контроля уровней лазерного излучения в помещениях жилых и общественных зданий, а также на селитебной территории, в том числе при проведении зрелищных и культурно-массовых мероприятий, для оценки их соответствия гигиеническим нормативам <1>.

--------------------------------

<1> Глава V СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания", утвержденных постановлением Главного государственного санитарного врача Российской Федерации от 28.01.2021 N 2 (зарегистрировано Минюстом России 29.01.2021, регистрационный N 62296) с изменениями, внесенными постановлением Главного государственного санитарного врача Российской Федерации от 30.12.2022 N 24 (зарегистрировано Минюстом России 09.03.2023, регистрационный N 72558) (далее - СанПиН 1.2.3685-21).

1.2. Контроль энергетических характеристик лазерного излучения осуществляется на основании дозиметрического контроля и (или) расчетов.

1.3. Настоящие МУК могут применяться при:

- осуществлении федерального государственного санитарно-эпидемиологического контроля (надзора);

- осуществлении санитарно-эпидемиологических экспертиз, обследований, исследований, испытаний, оценок;

- осуществлении производственного контроля.

1.4. МУК не распространяются на проведение измерений энергетических параметров лазерного излучения на рабочих местах.

1.5. МУК предназначены для специалистов Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека, а также могут быть использованы организациями, аккредитованными в установленном порядке <2> на проведение инструментального контроля уровней лазерного излучения в помещениях жилых и общественных зданий, а также на селитебной территории или их гигиеническую оценку (санитарно-эпидемиологическую экспертизу).

--------------------------------

<2> Федеральный закон от 28.12.2013 N 412-ФЗ "Об аккредитации в национальной системе аккредитации".

1.6. МУК носят рекомендательный характер.

2.1. Для проведения инструментального контроля используются средства измерения (далее - СИ) утвержденного типа <3>, предназначенные для контроля уровней импульсного и непрерывного лазерного излучения, позволяющие измерять энергетическую экспозицию и облученность рассеянного или отраженного лазерного излучения, имеющие действующую поверку и соответствующую проводимым исследованиям область применения и диапазон измерений, в соответствии с требованиями законодательства Российской Федерации об обеспечении единства измерений <4>.

--------------------------------

<3> Статья 9 Федерального закона от 26.06.2008 N 102-ФЗ "Об обеспечении единства измерений" (далее - Федеральный закон от 26.06.2008 N 102-ФЗ).

<4> Постановление Правительства Российской Федерации от 16.11.2020 N 1847 "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений" (далее - постановление Правительства Российской Федерации от 16.11.2020 N 1847).

2.2. Технические характеристики измерительной аппаратуры лазерного излучения определены документами по стандартизации <5>.

--------------------------------

<5> Глава 5 ГОСТ Р 12.1.031-2010 "Лазеры. Методы дозиметрического контроля лазерного излучения", введенный приказом Росстандарта от 21.12.2010 N 845-ст (далее - ГОСТ Р 12.1.031-2010).

2.3. При проведении измерений вспомогательных величин (например, расстояния, параметров окружающей среды) используются СИ утвержденного типа, имеющие действующую поверку и соответствующую проводимым исследованиям область применения и диапазон измерений, в соответствии с законодательством Российской Федерации об обеспечении единства измерений <6>.

--------------------------------

<6> Статья 9 Федерального закона от 26.06.2008 N 102-ФЗ; постановление Правительства Российской Федерации от 16.11.2020 N 1847.

3.1. К проведению измерений допускаются лица, имеющие квалификацию, предусмотренную ГОСТ 12.1.031-2010 <7>, ГОСТ 31581-2012 <8>, достигшие 18 лет, не имеющие медицинских противопоказаний, прошедшие специальную подготовку и проверку практического умения в области проведения и оформления результатов измерений лазерного излучения, изучившие эксплуатационную документацию на лазерные установки и прошедшие инструктаж по технике безопасности при работе с источниками лазерного излучения, электроустановками.

--------------------------------

<7> Пункт 6.5 ГОСТ Р 12.1.031-2010.

<8> Пункт 10.4 ГОСТ 31581-2012 "Лазерная безопасность. Общие требования безопасности при разработке и эксплуатации лазерных изделий", введенного приказом Росстандарта от 01.11.2012 (далее - ГОСТ 31581-2012).

3.2. При проведении измерений параметров лазерного излучения соблюдаются требования безопасности, установленные в эксплуатационной документации СИ и ГОСТ Р 12.1.031-2010 <9>.

--------------------------------

<9> Пункт 6.6 ГОСТ Р 12.1.031-2010.

3.3. Лица, проводящие измерения, обеспечиваются средствами индивидуальной защиты, в том числе специальными защитными очками по ГОСТ Р 12.1.031-2010 <10>, ГОСТ EN 207-2021 <11>.

--------------------------------

<10> Пункт 6.6.2 ГОСТ Р 12.1.031-2010.

<11> ГОСТ EN 207-2021 "Средства индивидуальной защиты глаз. Очки для защиты от лазерного излучения. Общие технические требования. Методы испытаний", введенный приказом Росстандарта от 27.10.2021 N 1335-ст.

3.4. Классификация лазеров по степени опасности генерируемого излучения представлена в приложении 1 к настоящим МУК.

3.5. Рекомендуемая маркировка лазерных изделий представлена в приложении 2 к настоящим МУК.

4.1. Измерения лазерного излучения от оборудования, используемого при проведении зрелищных и культурно-массовых мероприятий, проводят до его установки на стационарное место при настроенной проекционной системе.

В случае невозможности проведения дозиметрических исследований в учреждениях культуры и других общественных зданиях до установки оборудования, измерения проводятся в точках, наиболее близких к проекционной системе, в которых может находиться человек.

4.2. Правильная настройка скорости сканирования устройств проекционной системы определяется по тестовой картине.

4.3. При проведении измерений энергетических параметров лазерного излучения следует использовать наиболее яркие опорные точки, образующиеся на пересечении линий тестовой картинки (приложение 3 к настоящим МУК).

4.4. Измерения проводят в соответствии со схемой, представленной в приложении 4 к настоящим МУК, в возможном месте нахождения артиста и зрителя (точки 3 - 9). В случае, если проект проведения мероприятия предусматривает расположение проектора на расстоянии менее 7 м от потенциального местонахождения человека, то измерения следует проводить в точках, наиболее близких к проекционной системе, в которых может находиться человек.

4.5. Настраивают дозиметр для измерения уровней лазерного излучения согласно инструкции по эксплуатации. Используется фотоприемное устройство, соответствующее длине волны, на которой работает лазерное оборудование.

4.6. Для измерения прямого или рассеянного лазерного излучения (см. точки 3, 4, 6, 8 приложения 4 к настоящим МУК) измерительная головка устанавливается в точке проведения измерения, совмещая центр входного зрачка фотоприемного устройства с центром пятна облучения на экране.

4.7. Для измерения диффузно отраженного лазерного излучения (см. точки 1, 2, 5, 7, 9 приложения 4 к настоящим МУК) измерительную головку устанавливают таким образом, чтобы центр входного зрачка фотоприемного устройства совпадал с соответствующей точкой контроля, и направляют ось визирования на центр пятна облучения на экране.

4.8. Измерение энергетической освещенности (облученности) проводят в следующей последовательности:

- измеряют энергетические параметры в течение 5 - 10 с, если фотоприемное устройство находится в исходном положении, и записывают полученные значения в протокол;

- перемещают фотоприемник в пространстве (вверх, вниз, вправо, влево) на 5 - 7 см от исходного положения с сохранением направления оси визирования на центр пятна облучения и поочередно проводят измерения энергетических параметров в течение от 5 до 10 с (время измерений равно времени измерения в исходном положении); записывают полученные значения в протокол.

4.9. Время действия рассеянного излучения на глаза артиста и зрителя следует принимать за время реакции глаза 0,25 с.

4.10. Время действия рассеянного излучения на кожу артиста и зрителя, а также время действия диффузно отраженного излучения на глаза участников следует принимать за максимальное время проведения шоу - не менее 10 мин.

4.11. При выявлении превышений предельно допустимого уровня (далее - ПДУ) лазерного излучения рассчитывается лазерно опасная зона (далее - ЛОЗ).

4.12. Измерения лазерного излучения от установок, используемых в рекламных целях, работающих в постоянном режиме, проводят на высоте 2 м при креплении оборудования сверху и на высоте 0,5 м при расположении источника снизу. При расположении лазерного оборудования сбоку измерения проводят в точках наиболее близкого потенциального расположения человека.

5.1. К лазерным установкам, применяемым для определения местоположения объектов и идентификации химических веществ в атмосферном воздухе, относят, например, лидары, дальномеры, охранные системы, уровни, нивелиры. К лазерным целеуказателям относят лазерные указки, прицелы, пилотные лазеры. К лазерным указкам, доступным к использованию людьми, не прошедшими обучение, в жилых и общественных зданиях и на территории жилой застройки относят указки классов 1, 2, 3R с видимым излучением. Выходная мощность не превышает 1 мВт.

5.2. При проведении инструментального контроля коллимированного излучения от установок определяют минимально возможное расстояние от выходного окна установки до органов-мишеней - глаз и кожи. Для этого изучают порядок выполнения технологического процесса и план размещения оборудования. Примеры расположения точек измерения представлены в приложении 5 к настоящим МУК.

5.3. Определяют диаметр пучка на отражающей поверхности на основании данных, указанных в паспорте на оборудование.

5.4. Определяют характер излучения. При импульсном режиме генерации необходимо знать длительность импульса и частоту излучения.

5.5. Определяют время действия излучения на органы-мишени - глаза и кожу.

Длительность воздействия непрерывного излучения в диапазонах от 180 до 380 нм и свыше 750 нм принимается равным 10 с (наиболее вероятное время пребывания человека в состоянии полной неподвижности). Длительность воздействия непрерывного излучения в диапазоне от 380 до 780 нм принимается равной 0,25 с (время мигательного рефлекса).

5.6. Измерения энергетических параметров (облученность, энергетическая экспозиция) лазерного излучения проводят при максимальной используемой мощности оборудования.

5.7. Для оценки соответствия фактических условий проведения измерений рабочим условиям эксплуатации СИ перед проведением измерений определяют значения параметров микроклимата.

5.8. Настраивают дозиметр для измерения уровней лазерного излучения согласно инструкции по эксплуатации. Используется фотоприемное устройство, соответствующее длине волны, на которой работает лазерное оборудование.

5.9. Устанавливают измерительную головку таким образом, чтобы центр входного зрачка фотоприемного устройства совпадал с соответствующей точкой контроля, и направляют ось визирования на центр выходного окна лазерного оборудования.

5.10. При дозиметрическом контроле лазерного излучения:

а) поступающего в виде одиночных импульсов - проводят измерения энергетической экспозиции не менее чем для пятнадцати импульсов излучения, действуя следующим образом:

- энергетическую экспозицию измеряют для первых трех импульсов лазерного излучения, когда фотоприемное устройство находится в исходном положении, и записывают полученные значения в протокол измерений;

- перемещают фотоприемник в пространстве (вверх, вниз, вправо, влево) на 5 - 7 см от исходного положения с сохранением направления оси визирования на центр пятна облучения; проводят четыре серии измерений для трех импульсов лазерного излучения в каждой серии; записывают полученные значения в протокол измерений;

б) импульсного, импульсно-модулированного лазерного излучения, одиночной серии импульсов и повторяющихся серий импульсов лазерного излучения с длительностью серий, не превышающей 1 с, - проводят измерения энергетической экспозиции серии импульсов;

в) непрерывного лазерного излучения - измеряют энергетическую освещенность (облученность).

Измерения проводят в следующей последовательности:

- измеряют лазерное излучение в течение 5 - 10 с, если фотоприемное устройство находится в исходном положении, и записывают полученные значения в протокол;

- перемещают фотоприемник в пространстве (вверх, вниз, вправо, влево) на 5 - 7 см от исходного положения с сохранением направления оси визирования на центр пятна облучения и поочередно проводят измерения энергетических параметров в течение от 5 до 10 с (время измерений равно времени измерения в исходном положении); записывают полученные значения в протокол.

6.1. К периферийным устройствам, работающим с использованием лазерного излучения, относят, например, считыватели штрих-кодов, мышки, принтеры, сканнер отпечатков пальцев.

6.2. При проведении инструментального контроля рассеянного лазерного излучения от периферийных установок параметры излучения определяют на расстоянии 1 - 2 см от выходного окна оборудования.

6.3. Определяют характер излучения. При импульсном режиме генерации необходимо знать длительность импульса и частоту излучения.

6.4. Определяют время действия излучения на органы-мишени - глаза и кожу.

Длительность воздействия непрерывного излучения в диапазонах от 180 до 380 нм и свыше 750 нм принимается равным 10 с (наиболее вероятное время пребывания человека в состоянии полной неподвижности). Длительность воздействия непрерывного излучения в диапазоне от 380 до 780 нм принимается равной 0,25 с (время мигательного рефлекса).

6.5. Измерения уровней лазерного излучения проводят при максимальной используемой мощности оборудования.

6.6. Для оценки соответствия фактических условий проведения измерений рабочим условиям эксплуатации СИ перед проведением измерений определяют значения параметров микроклимата.

6.7. Настраивают дозиметр для измерения уровней лазерного излучения согласно инструкции по эксплуатации. Используется фотоприемное устройство, соответствующее длине волны, на которой работает лазерное оборудование.

6.8. Устанавливают измерительную головку таким образом, чтобы центр входного зрачка фотоприемного устройства совпадал с соответствующей точкой контроля, а ось визирования совпадала с оптической осью излучения.

6.9. При дозиметрическом контроле лазерного излучения:

а) поступающего в виде одиночных импульсов - проводят измерения энергетической экспозиции не менее чем для пятнадцати импульсов излучения, действуя следующим образом:

- энергетическую экспозицию измеряют для первых трех импульсов лазерного излучения, когда фотоприемное устройство находится в исходном положении, и записывают полученные значения в протокол измерений;

- перемещают фотоприемник в пространстве (вверх, вниз, вправо, влево) на 5 - 7 см от исходного положения с сохранением направления оси визирования на центр пятна облучения; проводят четыре серии измерений для трех импульсов лазерного излучения в каждой серии; записывают полученные значения в протокол измерений;

б) импульсного, импульсно-модулированного лазерного излучения, одиночной серии импульсов и повторяющихся серий импульсов лазерного излучения с длительностью серий, не превышающей 1 с, - проводят измерения энергетической экспозиции серии импульсов;

в) непрерывного лазерного излучения - измеряют энергетическую освещенность (облученность).

Измерения проводят в следующей последовательности:

- измеряют лазерное излучение в течение 5 - 10 с, если фотоприемное устройство находится в исходном положении, и записывают полученные значения в протокол;

- перемещают фотоприемник в пространстве (вверх, вниз, вправо, влево) на 5 - 7 см от исходного положения с сохранением направления оси визирования на центр пятна облучения и поочередно проводят измерения энергетических параметров в течение от 5 до 10 с (время измерений равно времени измерения в исходном положении); записывают полученные значения в протокол.

8.1. Для каждой точки контроля из всех полученных значений (не менее 10 измерений) выбирается максимальная величина.

8.2. Результат измерений может быть представлен в виде соотношения (1):

где X_max - максимальное значение измеренного показателя;

U_р - расширенная неопределенность, определяемая по формуле (2):

где U_B - стандартная неопределенность по типу B.

U_B рассчитывается по формуле (3):

где X_max - максимальное значение облученности для всех положений фотоприемника;

- приборная погрешность.

Пример расчета неопределенности представлен в приложении 6 к настоящим МУК.

8.3. Результаты измерений оформляются в виде протокола в соответствии с требованиями к аккредитованным испытательным лабораториям.

8.4. Протокол измерений содержит следующие данные:

- дату, место и время проведения измерений;

- наименование выполняемого вида работ или технологической операции (характерного режима);

- вид, марку, заводской номер средств измерений, сведения о поверке;

- источник лазерного излучения с указанием длины волны и характера излучения;

- условия измерения;

- параметры окружающей среды (температура окружающего воздуха, °C; относительная влажность воздуха, %);

- результаты измерений в виде таблицы, куда входят: наименование установки (если измеряемая установка не одна), объект воздействия (глаза или кожа), расстояние от отражающей поверхности до объекта воздействия, максимальные уровни лазерного излучения и соответствующие им неопределенности измерений;

- фамилии и подписи лиц, выполнивших измерения и утвердивших протокол.

8.5. В случае выявления превышения ПДУ рассчитывают ЛОЗ, которая обосновывает защиту персонала, артистов и зрителей. Метод расчета ЛОЗ представлен в приложении 7 к настоящим МУК.

1. Класс опасности лазерных изделий определяется при их разработке и указывается в технических условиях на изделия, эксплуатационной, ремонтной и другой технической и рекламной документации.

По степени опасности генерируемого излучения лазеры подразделяются на следующие классы:

- класс 1 - полностью безопасные лазеры, выходное прямое излучение которых не представляет опасности при облучении глаз и кожи;

- класс 1M - безопасны. Однако выходное прямое излучение представляет опасность для глаз после прохождения через "усиливающую" оптику;

- класс 2 - безопасны. Включает в себя только лазеры, излучающие в видимом диапазоне (400 - 700 нм), выходное излучение которых не представляет опасности при облучении кожи и глаз прямым излучением до времени действия мигательного рефлекса 0,25 с;

- класс 2M - безопасны до времени действия мигательного рефлекса 0,25 с. Однако выходное прямое излучение представляет опасность для глаз после прохождения через "усиливающую" оптику;

- класс 3R - безопасны при соблюдении инструкции по технике безопасности. У лазеров видимого диапазона мощность непрерывного излучения не должна превышать 5 мВт;

- класс 3B - опасны при прямом воздействии на глаза, диффузно отраженное излучение опасности не представляет;

- класс 4 - опасны при прямом и диффузно отраженном излучении для глаз и кожи.

Классы опасности соответствуют классам 1, 1M, 2, 2M, 3R, 3B, 4 ГОСТ IEC 60825-1-2023 <12>.

--------------------------------

<12> Приложение C ГОСТ IEC 60825-1-2013 "Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования и требования", введенного приказом Росстандарта от 21.09.2023 N 894-ст.

2. Лазерные изделия в зависимости от генерируемого излучения подразделяются на четыре класса опасности <13>:

- класс 1 - лазерные изделия, безопасные при предполагаемых условиях эксплуатации;

- класс 2 - лазерные изделия, генерирующие видимое излучение в диапазоне длин волн от 400 до 700 нм. Защита глаз обеспечивается естественными реакциями, включая рефлекс мигания;

- класс 3A - лазерные изделия, безопасные для наблюдения незащищенным глазом. Для лазерных изделий, генерирующих излучение в диапазоне длин волн от 400 до 700 нм, защита обеспечивается естественными реакциями, включая рефлекс мигания. Для других длин волн опасность для незащищенного глаза не больше, чем для класса 1. Непосредственное наблюдение пучка, испускаемого лазерными изделиями класса 3A, с помощью оптических инструментов (например, бинокль, телескоп, микроскоп) может быть опасным;

- класс 3B - непосредственное наблюдение таких лазерных изделий всегда опасно. Видимое рассеянное излучение обычно безопасно. Условия безопасного наблюдения диффузного отражения для лазерных изделий класса 3B в видимой области: минимальное расстояние для наблюдения между глазом и экраном 13 см, максимальное время наблюдения - 10 с;

- класс 4 - лазерные изделия, создающие опасное рассеянное излучение. Они могут вызвать поражение кожи, а также создать опасность пожара. При их использовании следует соблюдать особую осторожность.

--------------------------------

<13> Пункт 6.1 ГОСТ 31581-2012.

По решению Комиссии Таможенного союза <14> по степени опасности генерируемого излучения лазеры подразделяются на четыре класса.

--------------------------------

<14> Подпункт 6.12.2 Единых санитарно-эпидемиологических и гигиенических требований к продукции (товарам), подлежащих санитарно-эпидемиологическому надзору (контролю), утвержденных решением Комиссии Таможенного союза от 28.05.2010 N 299, с изменениями, внесенными решениями Комиссии Таможенного союза от 17.08.2010 N 341, от 20.09.2010 N 383, от 14.10.2010 N 432, от 18.11.2010 N 456, от 02.03.2011 N 566, от 18.10.2011 N 828, от 09.12.2011 N 859, решениями Коллегии Евразийской экономической комиссии от 19.04.2012 N 34, от 16.08.2012 N 125, от 06.11.2012 N 208, от 15.01.2013 N 6, от 01.09.2015 N 106, от 10.11.2015 N 149, от 08.12.2015 N 162, от 16.01.2018 N 1, от 23.01.2018 N 12, от 10.05.2018 N 76, от 21.05.2019 N 78, от 08.09.2020 N 107, от 08.12.2020 N 162, от 03.08.2021 N 99, от 29.11.2021 N 161, от 08.02.2022 N 22, от 22.02.2022 N 28, от 14.11.2023 N 157.

К лазерам I класса относят полностью безопасные лазеры, то есть такие лазеры, выходное коллимированное излучение которых не представляет опасности при облучении глаз и кожи.

Лазеры II класса - это лазеры, выходное излучение которых представляет опасность при облучении кожи или глаз человека коллимированным пучком; диффузно отраженное излучение безопасно как для кожи, так и для глаз.

К лазерам III класса относятся такие лазеры, выходное излучение которых представляет опасность при облучении глаз не только коллимированным, но и диффузно отраженным излучением на расстоянии 10 см от отражающей поверхности и (или) при облучении кожи коллимированным излучением. Диффузно отраженное излучение не представляет опасности для кожи. Этот класс распространяется только на лазеры, генерирующие излучение в спектральном диапазоне II.

Четвертый (IV) класс включает такие лазеры, диффузно отраженное излучение которых представляет опасность для глаз и кожи на расстоянии 10 см от отражающей поверхности.

1. Четкие, хорошо видимые и надежно укрепленные знаки размещают на изделии. Рамки текста и обозначения размещают черными на желтом фоне. Если размеры или конструкция изделия не позволяют прикрепить к нему знак или надпись, то они вносятся в паспорт. Рекомендуемые размеры маркировки указаны в табл. 1.

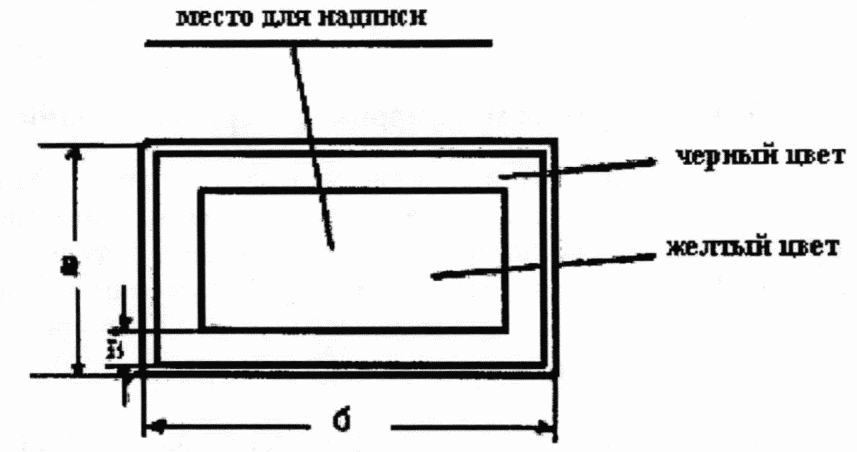

2. Лазерное изделие 1-го класса имеет пояснительный знак (рис. 1) с надписью:

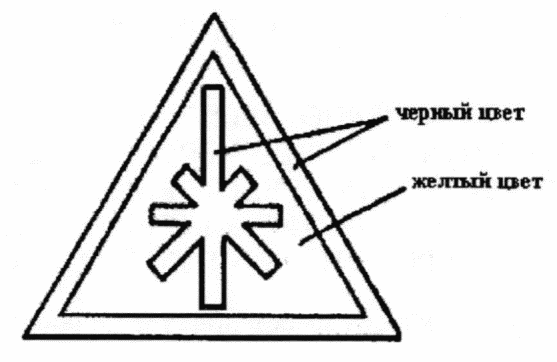

3. Лазерное изделие 1M класса имеет предупреждающий знак (рис. 2) и пояснительный знак с надписью:

4. Лазерное изделие 2-го класса имеет предупреждающий знак и пояснительный знак с надписью:

5. Лазерное изделие 2M класса имеет предупреждающий знак и пояснительный знак с надписью:

6. Лазерное изделие 3R класса имеет предупреждающий знак и пояснительный знак с надписью:

7. Лазерное изделие 3B класса имеет предупреждающий знак и пояснительный знак с надписью:

8. Лазерное изделие 4-го класса имеет предупреждающий знак и пояснительный знак с надписью:

9. Лазерные изделия 2 - 4-го классов имеют у апертуры, через которую испускается излучение, пояснительный знак с надписью:

10. Лазерные изделия, за исключением изделий I класса, имеют на пояснительном знаке информацию об изготовителе, максимальной выходной энергии (мощности) лазерного излучения и длине волны излучения.

11. Панель защитного корпуса (кожуха), при снятии или смещении которой возможен доступ человека к лазерному излучению, имеет пояснительный знак с надписью:

12. Лазерные изделия, генерирующие излучение вне диапазона 380 - 750 нм, имеют следующую надпись в пояснительном знаке:

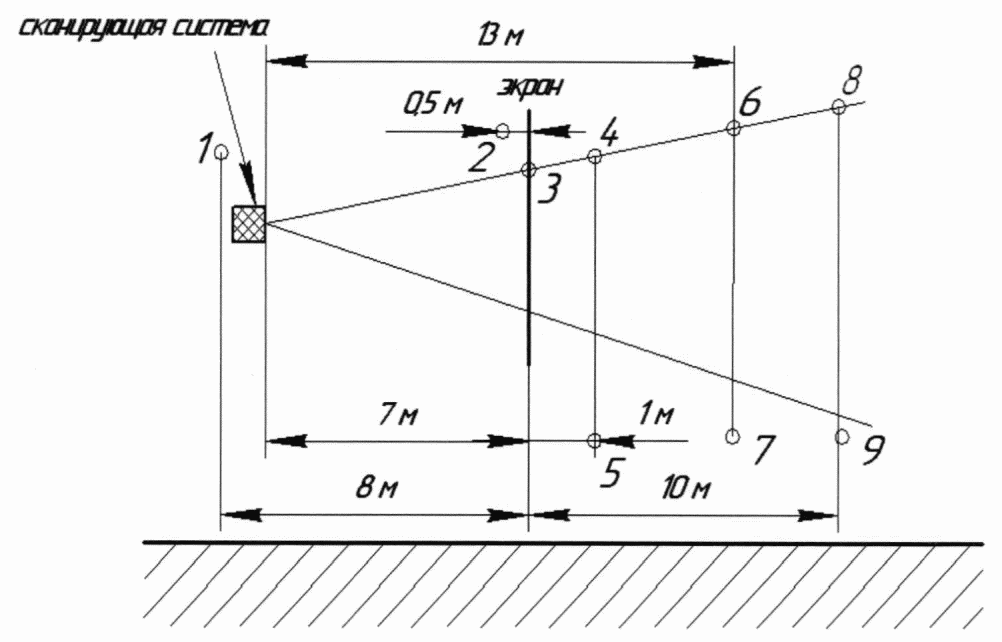

Примечание: A, B, C, D - опорные точки.

Обозначение точек:

1 - рабочее место оператора на расстоянии 8 м от экрана;

2 - рабочее место оператора на расстоянии 0,5 м от экрана;

3 - на экране;

4, 5 - возможное место нахождения артиста на расстоянии 1 м от экрана;

6, 7 - возможное место нахождения артиста на расстоянии 13 м от сканирующей системы;

8, 9 - возможное место нахождения зрителя на расстоянии 10 м от экрана.

Точки 1, 2 относятся к местоположению оператора лазерной установки и классифицируются как рабочие места.

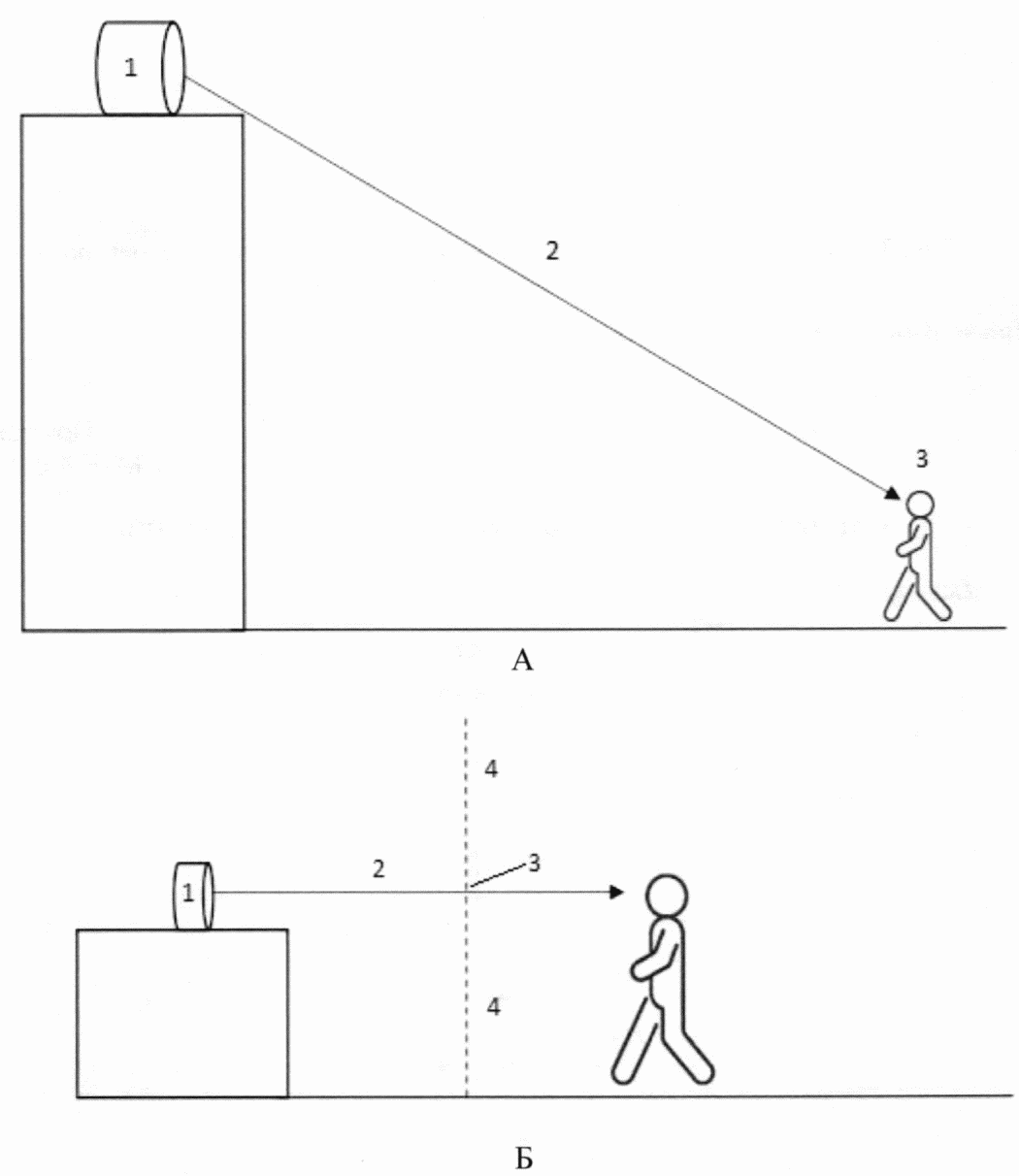

Обозначения:

1 - источник лазерного излучения;

2 - траектория луча;

3 - потенциальное местоположение человека/точка измерения;

4 - ограждение.

На схеме (рис. 5) представлены наиболее часто встречающиеся варианты местоположения человека относительно источника и траектории луча лазерного излучения. Если установка является мобильной (например, лазерные указки, уровни), то измерение проводится на расстоянии ~= 1 см.

1. Исходные данные для расчета неопределенности результатов измерений.

Измерения облученности проводились с помощью прибора ЛД-07 с допускаемой основной относительной погрешностью измерений на длине волны (1 - 20) мкм 25%.

Для вычисления неопределенности результатов измерений провели серию измерений энергетических параметров в течение 5 - 10 с по направлению на мишень, а также с перемещением фотоприемника в пространстве от этого направления на 5 - 7 см вправо, влево, вверх, вниз с сохранением направления оси визирования на центр пятна облучения. Полученные результаты измерений представлены в табл. 2.

2. Стандартная неопределенность типа B вычисляется как неопределенность систематического характера, вызванная погрешностью прибора, по формуле (4):

где X_max - максимальное значение облученности для всех положений фотоприемника;

- приборная погрешность.

Подставляем в формулу (3) значения, получаем формулу (5):

С учетом неопределенности результат измерений будет представлен в следующем виде, формула (6):

1. Для расчета ЛОЗ находят радиус сечения пучка r на расстоянии l от лазера, который определяется по формуле (6):

где d₀ - начальный диаметр пучка, м;

- расходимость лазерного излучения, рад;

l - расстояние от лазера до точки измерения, м.

Энергетическая освещенность, создаваемая таким пучком, вычисляется по формуле (7):

где P - мощность лазерного излучения;

- коэффициент пропускания атмосферы;

- коэффициент пропускания телескопической системы прибора наблюдения;

Г_Т - видимое увеличение телескопической системы.

Задаваясь разными расстояниями l от лазера, по формуле (9) вычисляют соответствующие значения E_e. Расстояние, при котором выполняется условие E_e = E_eПДУ, соответствует длине опасной зоны l_ЛОЗ:

Получаем формулу (10):

В расчете ЛОЗ используются формулы для равномерного закона распределения интенсивности в пучке. В связи с такими параметрами лазерных установок, как расходимость луча и время работы, значения ЛОЗ подтверждаются инструментально.

1. Федеральный закон от 30.03.1999 N 52-ФЗ "О санитарно-эпидемиологическом благополучии населения".

2. Федеральный закон от 28.12.2013 N 412-ФЗ "Об аккредитации в национальной системе аккредитации".

3. Федеральный закон от 26.06.2008 N 102-ФЗ "Об обеспечении единства измерений".

4. Постановление Правительства Российской Федерации от 16.11.2020 N 1847 "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений".

5. Единые санитарно-эпидемиологические и гигиенические требования к продукции (товарам), подлежащим санитарно-эпидемиологическому надзору (контролю).

6. СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания".

7. СП 1.1.1058-01 "Организация и проведение производственного контроля за соблюдением санитарных правил и выполнением санитарно-противоэпидемических (профилактических) мероприятий".

8. МР 2.2.0244-21 "Методические рекомендации по обеспечению санитарно-эпидемиологических требований к условиям труда".

9. МР 2.2.4.0115-16 "Оценка безопасности использования лазерных проекторов: Методические рекомендации".

10. ГОСТ Р 12.1.031-2010 "Лазеры. Методы дозиметрического контроля лазерного излучения".

11. ГОСТ IEC 60825-1-2023 "Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования и требования".

12. ГОСТ 31581-2012 "Лазерная безопасность. Общие требования безопасности при разработке и эксплуатации лазерных изделий".

13. ГОСТ 12.1.040-83 "Лазерная безопасность. Общие положения".

14. ГОСТ Р 8.736-2011 "Измерения прямые многократные. Методы обработки результатов измерений. Основные положения".

В настоящих МУК используются следующие термины и определения:

Диаметр пучка лазерного излучения (м) - диаметр поперечного сечения пучка лазерного излучения, внутри которого содержится заданная доля энергии или мощности.

Время воздействия (с) - длительность воздействия импульса, серии импульсов или непрерывного излучения на человека.

Диффузно отраженное лазерное излучение - излучение, отраженное от шероховатой поверхности, средние размеры неоднородностей (шероховатостей) которой больше длины волны падающего лазерного излучения <15>.

--------------------------------

<15> Раздел 3 ГОСТ Р 12.1.031-2010.

Дозиметрический контроль лазерного излучения - измерение с помощью ЛД энергетических параметров зеркально отраженного, диффузно отраженного или рассеянного лазерного излучения и сопоставление измеренных значений параметров со значениями предельно допустимых уровней (ПДУ) с целью определения степени его опасности для операторов <16>.

--------------------------------

<16> Раздел 3 ГОСТ Р 12.1.031-2010.

Зеркально отраженное лазерное излучение - излучение, отраженное под углом, равным углу падения <17>.

--------------------------------

<17> Приложение 1 ГОСТ 12.1.040-83 "Лазерная безопасность. Общие положения", введенного постановлением Госстандарта СССР от 31.01.1983 N 560.

Импульсное излучение - лазерное излучение в виде отдельных импульсов длительностью не более 0,1 с с интервалом между импульсами более 1 с <18>.

--------------------------------

<18> Раздел 3 ГОСТ Р 12.1.031-2010.

Импульсно-модулированное лазерное излучение - лазерное излучение в виде импульсов длительностью не более 0,1 с с интервалом между импульсами не более 1 с и с общим временем следования импульсов, превышающим время контроля <19>.

--------------------------------

<19> Раздел 3 ГОСТ Р 12.1.031-2010.

Коллимированное (прямое) лазерное излучение - лазерное излучение в виде пучка с расходимостью не более 2·10^-3 радиан.

Лазер - генератор электромагнитного излучения оптического диапазона, основанный на использовании эффекта вынужденного излучения.

Лазерное изделие - лазер и установка, включающая лазер и другие технические компоненты, обеспечивающие ее целевое назначение.

Лазерно опасная зона (ЛОЗ) - часть пространства, в пределах которого уровень лазерного излучения превышает предельно допустимый.

"Лазерное шоу" - создание с применением лазерных проекционных систем статических или динамических, как правило, музыкально-синхронизированных, лучевых композиций в пространстве зрительской аудитории или графических изображений на экране <20>.

--------------------------------

<20> Пункт 2.1 МР 2.2.4.0115-16 "Оценка безопасности использования лазерных проекторов", утвержденных руководителем Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека, Главным государственным санитарным врачом Российской Федерации 09.12.2016.

Непрерывное лазерное излучение - лазерное излучение, спектральная плотность мощности которого на частоте генерирования не обращается в нуль при заданном интервале времени, превышающем 0,25 с <21>.

--------------------------------

<21> Раздел 3 ГОСТ Р 12.1.031-2010.

Энергетическая освещенность (облученность) (Вт/м²) - отношение потока излучения, падающего на малый участок поверхности, содержащий рассматриваемую точку, к площади этого участка.

Однократное воздействие лазерного излучения - воздействие излучения с длительностью, не превышающей 3·10⁴ с.

Предельно допустимые уровни лазерного излучения при однократном воздействии - уровни излучения, при воздействии которых существует вероятность возникновения обратимых функциональных отклонений в организме работающего. То же - для предельной однократной суточной дозы излучения в диапазоне <22>.

--------------------------------

<22> ГОСТ 31581-2012.

Предельно допустимые уровни лазерного излучения при хроническом воздействии - уровни лазерного излучения, воздействие которых при работе установленной продолжительности в течение всего трудового стажа не приводит к травме (повреждению), заболеванию или отклонению в состоянии здоровья работающего в процессе работы или в отдаленные сроки жизни настоящего и последующего поколений. То же - для предельной суточной дозы излучения в диапазоне <23>.

--------------------------------

<23> ГОСТ 31581-2012.

Рассеянное лазерное излучение - излучение, рассеянное на пространственных неоднородностях среды, сквозь которую проходит лазерное излучение <24>.

--------------------------------

<24> Раздел 3 ГОСТ Р 12.1.031-2010.

Точка контроля - точка пространства, в которой осуществляется дозиметрический контроль лазерного излучения <25>.

--------------------------------

<25> Раздел 3 ГОСТ Р 12.1.031-2010.

Хроническое воздействие лазерного излучения - систематически повторяющееся воздействие, которому подвергаются люди, профессионально контактирующие с лазерным излучением.

Частота следования импульсов лазерного излучения (Гц) - отношение числа импульсов лазерного излучения к единичному интервалу времени наблюдения.

Энергетическая экспозиция (Дж/м²) - отношение энергии излучения, падающей на рассматриваемый участок поверхности, к площади этого участка.
