Настоящий стандарт разработан в соответствии с Программой стандартизации Ассоциации "Национальное объединение строителей", на основании проведенного комплексного исследования стандартов на процессы выполнения работ по строительству, реконструкции, капитальному ремонту, сносу объектов капитального строительства, утвержденных Ассоциацией "Национальное объединение строителей", по итогам которого принято решение о пересмотре СТО НОСТРОЙ 2.25.26.

Стандарт конкретизирует требования СП 78.13330 и ГОСТ Р 58397 в части производства земляных работ по разработке выемок в скальных грунтах и возведению насыпей из крупнообломочных грунтов.

Авторский коллектив: д-р техн. наук, проф. Э.М. Добров, канд. техн. наук, доц. Р.Г. Кочеткова (МАДИ).

1.1 Настоящий стандарт распространяется на автомобильные дороги общего пользования по СП 34.13330, а также дороги с низкой интенсивностью движения по ГОСТ Р 58818.

1.2 Стандарт устанавливает правила выполнения подготовительных, земляных, водоотводных и укрепительных работ, выполняемых при положительных температурах воздуха (летний период) и в условиях, когда разработка дорожных выемок производится в скальных грунтах, а насыпи отсыпаются из крупнообломочных грунтов.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты и своды правил:

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 20276.1-2020 Грунты. Метод испытания штампом

ГОСТ 22733-2016 Грунты. Метод лабораторного определения максимальной плотности

ГОСТ 24297-2013 Верификация закупленной продукции. Организация проведения и методы контроля

ГОСТ 25100-2020 Грунты. Классификация

ГОСТ 28514-90 Строительная геотехника. Определение плотности грунтов методом замещения объема

ГОСТ 30672-2019 Грунты. Полевые испытания. Общие положения

ГОСТ 32755-2014 Дороги автомобильные общего пользования. Требования к проведению приемки в эксплуатацию выполненных работ

ГОСТ 32756-2014 Дороги автомобильные общего пользования. Требования к проведению промежуточной приемки выполненных работ

ГОСТ 32731-2014 Дороги автомобильные общего пользования. Требования к проведению строительного контроля

ГОСТ 32804-2014 (EN 13251:2000) Материалы геосинтетические для фундаментов, опор и земляных работ. Общие технические требования

ГОСТ 32869-2014 Дороги автомобильные общего пользования. Требования к проведению топографо-геодезических изысканий

ГОСТ 33063-2014 Дороги автомобильные общего пользования. Классификация типов местности и грунтов

ГОСТ Р 55028-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Классификация, термины и определения

ГОСТ Р 55030-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения прочности при растяжении

ГОСТ Р 56586-2015 Геомембраны гидроизоляционные полиэтиленовые рулонные. Технические условия

ГОСТ Р 58397-2019 Дороги автомобильные общего пользования. Правила производства работ. Оценка соответствия

ГОСТ Р 58818-2020 Дороги автомобильные с низкой интенсивностью движения. Проектирование, конструирование и расчет

ГОСТ Р 59290-2021 Дороги автомобильные общего пользования. Требования к проведению входного и операционного контроля

ГОСТ Р 59692-2021 Дороги автомобильные общего пользования. Материалы геосинтетические для борьбы с эрозией на откосах. Общие технические условия

ГОСТ Р 59864.1-2022 Дороги автомобильные общего пользования. Земляное полотно. Технические требования

СП 34.13330.2021 "СНиП 2.05.02-85* Автомобильные дороги"

СП 48.13330.2019 "СНиП 12-01-2004 Организация строительства"

СП 49.13330.2010 "Безопасность труда в строительстве. Часть 1. Общие требования"

СП 78.13330.2012 "СНиП 3.06.03-85 Автомобильные дороги"

СП 126.13330.2017 "СНиП 3.01.03-84 Геодезические работы в строительстве"

СНиП 12-04-2002 "Безопасность труда в строительстве. Часть 2. Строительное производство"

СТО НОСТРОЙ 2.25.103-2013 Автомобильные дороги. Устройство водоотводных и дренажных систем при строительстве автомобильных дорог и мостовых сооружений

СТО НОСТРОЙ 2.25.114-2013 Аэродромы. Устройство водоотводных и дренажных систем аэродромов

СТО НОСТРОЙ 3.001-2022 Строительство земляного полотна автомобильных дорог. Правила производства работ и контроль их выполнения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальных сайтах Национального органа Российской Федерации по стандартизации и НОСТРОЙ. Если заменен ссылочный документ, на который дана недатированная ссылка, то целесообразно использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то целесообразно использовать версию этого документа с указанным годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины в соответствии с ГОСТ 25100, ГОСТ 22733, СП 34.13330, СП 78.13330, справочником [1], а также следующие термины с соответствующими определениями:

3.1 водостойкий крупнообломочный грунт: Грунт, в котором частицы размером более 2 мм состоят из неразмягчаемого (по коэффициенту размягчаемости) скального грунта.

Примечание - Коэффициент размягчаемости K_sof - отношение пределов прочности скального грунта на одноосное сжатие в водонасыщенном и воздушно-сухом состоянии. Грунты с коэффициентом размягчаемости K_sof более 0,75 являются неразмягчаемыми (см. ГОСТ 25100-2020 (таблица Б.5)).

3.2 гравийная смесь: Разновидность крупнообломочного грунта с содержанием зерен гравия размером более 4 мм в количестве от 50% до 80%.

3.4 грунт дисперсный: Грунт, состоящий из отдельных минеральных частиц (зерен) разного размера, слабосвязанных друг с другом и образованных в результате разрушения (выветривания) исходных скальных пород различного происхождения, с последующим их перемещением (гравитация, вода, лед, ветер), отложением и уплотнением естественным путем.

3.5 грунт растительный: Природный верхний слой почвы, обладающий по своему органическому и минералогическому составу свойствами плодородия, достаточными для целей озеленения или реновации земель.

3.6 влажность грунта допустимая: Влажность грунта, при которой возможно уплотнение слоя грунта механическим способом до требуемой степени по коэффициенту уплотнения.

3.7 влажность грунта оптимальная: Влажность грунта, при которой его уплотнение уплотняющими средствами наиболее эффективно и прочность, достигаемая благодаря уплотнению, наиболее стабильна в период оттаивания земляного полотна в весенний период.

3.8 забойка: Верхняя часть полости шпура или скважины над зарядом взрывчатого вещества, заполняемая песчаным грунтом, гранулированным шлаком, смесью песка со щебнем или иным подобным материалом.

3.10 контурный взрыв: Форма разработки взрывом скальных выемок, при которой в скальном массиве бурят систему скважин вертикальных и систему скважин наклонных, совпадающих с поверхностью откосов выемки.

3.12 крупнообломочный грунт с несовершенным каркасом: Крупнообломочный грунт, в котором частиц размером более 2 мм, ориентировочно, содержится не более 65%.

3.13 крупнообломочный грунт каркасный: Крупнообломочный грунт, в котором частицы размером более 2 мм, ориентировочно, составляют более 65%.

3.14 мелкозем: Дисперсные грунты, состоящие из минеральных частиц размером менее 2 мм (фракция песка, пыли и глины).

3.15 водостойкие (неразмягчаемые) скальные грунты: Грунты с коэффициентом размягчаемости грунта в воде K_sof более 0,75 (см. ГОСТ 25100-2020, таблица Б.5).

3.16 неводостойкий крупнообломочный грунт: Грунт, в котором частицы размером более 2 мм состоят из размягчаемого скального грунта.

3.17 негабарит: Обломки скальной породы, не помещающиеся в ковш экскаватора или погрузчика, или в случае их отсыпки в насыпь, имеющие размер в ребре более 2/3 уплотняемого слоя грунта.

3.18 песчано-гравийная смесь (ПГС): Водостойкая разновидность крупнообломочных грунтов с массовой долей песчаных частиц более 50% и гравийных не менее 20%.

3.19 полускальный грунт: Разновидность скального грунта с прочностью на одноосное сжатие R_с менее 5 МПа (см. ГОСТ 25100-2020 (пункт Б.1.1)).

3.20 рабочий слой: Часть земляного полотна (в насыпи или выемке), подстилающая дорожную одежду, конструктивной мощностью до 1,0 м.

3.21 неводостойкие (размягчаемые) скальные грунты: Грунты с коэффициентом размягчаемости грунта в воде K_sof менее 0,75 (см. ГОСТ 25100-2020 (таблица Б.5)).

3.22 скальный грунт: Грунт, состоящий из кристаллов одного или нескольких минералов, имеющих жесткие структурные связи кристаллизационного типа, с прочностью на одноосное сжатие R_с более 5 МПа.

4.1 Работы по строительству земляного полотна должны выполняться в соответствии с проектной документацией и проектом производства работ (ППР), содержащего указания на состав и последовательность их выполнения.

4.2 Производство земляных работ должно выполняться непрерывно и механизированным способом. Нарушение технологической непрерывности производства земляных работ допускается только в особых условиях, приведенных в СП 78.13330.2012 (пункт 7.1.1).

4.3 Круглогодичность (всесезонность) процесса производства земляных работ определяется проектной документацией с учетом сроков строительства автомобильной дороги, дорожно-климатической зоны и инженерно-геологических условий.

4.4 При выборе методов производства земляных работ и средств механизации следует учитывать требования СП 49.13330 к безопасности труда в строительстве, а также ВСН 8-89 [2] и соответствующие санитарные нормы охраны окружающей среды, и необходимости исключения (или максимального уменьшения) различных видов вредных воздействий строительных работ на человека, природную среду и прилегающие земельные угодья.

4.5 До начала работ по строительству земляного полотна автомобильных дорог, а также в процессе разработки скальных выемок лицо, осуществляющее строительство, должно организовать постоянный контроль устойчивости горного склона выше и ниже места производства буровых, взрывных и погрузочно-транспортных работ.

4.6 Рыхление в выемках неводостойких скальных грунтов следует производить в объемах, определяемых скоростью их послойной отсыпки и уплотнения в насыпи с учетом выполнения специальных защитно-изолирующих и конструктивно-технологических мероприятий. При опасности избыточного увлажнения данного грунта жидкими атмосферными осадками, земляные работы по разработке данных грунтов, их отсыпке и уплотнению в насыпях должны быть временно остановлены.

4.7 Выбор требуемого количества и состава средств механизации для производства земляных работ по разработке скальных или крупнообломочных грунтов должно обеспечить выполнение заданных объемов работ с учетом: группы грунтов по трудности их разработки (см. приложение А), производительности используемых машин (см. приложение Б), дальности их перемещения и сроков строительства с требуемым качеством и наименьшей трудоемкостью.

4.8 Разработка скальных или крупнообломочных грунтов в выемках допускается при любых их разновидностях (см. ГОСТ 25100 и ГОСТ 33063), а в карьерах (сосредоточенных резервах) - только в случае, если грунт не относится к грунтам особых разновидностей и согласно проектной документации и ППР пригоден для сооружения насыпей.

4.9 При ведении взрывных работ (см. 7.3 и 7.4) параметры буровзрывных работ с учетом ВСН 178-91 [2] должны быть выбраны так, чтобы обеспечить: необходимую интенсивность и равномерность дробления грунтов и пород; соблюдение отметок, размеров и формы площадок и откосов выемок в соответствии с установленными по проекту; создание определенной формы и размеров развала, а также достаточного объема взорванной массы для бесперебойной и производительной работы выемочно-погрузочного оборудования; экономичность и безопасность работ с учетом Приказа [4].

5.1 Требования к грунтам

5.1.1 Для устройства рабочего слоя земляного полотна, руководствуясь требованиями СП 34.13330.2021 (пункт 7.6), предъявляемыми к грунтам рабочего слоя, следует применять, с учетом Методических рекомендаций [5] и [6], только водостойкие крупнообломочные грунты (см. 3.1), уплотненные до степени, определяемой опытной укаткой (см. приложение В).

5.1.2 В составе крупнообломочного грунта, используемого для сооружения насыпи и рабочего слоя, не должно быть включений обломков размером (в ребре) более 2/3 толщины уплотняемого слоя.

5.1.3 Максимальный размер скального обломка в составе крупнообломочного грунта, используемого для отсыпки рабочего слоя, не должен быть (в ребре) более 250 мм.

5.1.4 Использование неводостойких крупнообломочных грунтов (см. 3.16) следует допускать только для отсыпки насыпей и только в случае, если проектной документацией и ППР предусмотрена их гидроизоляция геомембраной (см. ГОСТ Р 55028 и ГОСТ Р 56586) или применение при послойной укладке специальных технологических приемов (см. 8.2.1), обеспечивающих защиту этих грунтов от воздействия погодно-климатических факторов (циклов увлажнения-высушивания, промерзания-оттаивания) и исключения процессов деградации их деформационных и прочностных характеристик в период эксплуатации земляного полотна.

5.1.5 Растительный грунт, используемый для защиты откосов насыпей (см. 8.1.7.3, 8.2.13.1 - 8.2.13.3), должен содержать не менее 1,5% гумуса.

5.2 Показатели свойств, применяемых геосинтетических материалов по ГОСТ Р 55030, зависят от выполняемых ими функций (армирование, разделение, фильтрация и защита от водной или ветровой эрозии) в дорожной конструкции и должны соответствовать требованиям ГОСТ 32804, ГОСТ Р 59692 или техническим условиям производителя.

5.3 Контроль водостойкости крупнообломочных грунтов, состава растительного грунта и качества геосинтетических материалов (см. ОДМ 218.5.005-2010 [7]), используемых для укрепления откосов, следует осуществлять на стадии входного контроля в соответствии с разделом 9.1.1.

6.1 Состав подготовительных работ, порядок и технология их выполнения определяется в проектной и рабочей документации и в ППР. При этом в составе подготовительных работ по строительству земляного следует выделять работы общего плана и работы, состав которых определяется видом конструкции земляного полотна (насыпь, выемка).

6.2 К подготовительным работам общего плана, выполняемым при положительных температурах воздуха, следует относить:

- расчистку дорожной полосы от древесной и кустарниковой растительности, пней и камней (см. 6.3);

- срезку дерна и перемещение грунта растительного слоя во временный отвал (см. 6.3);

- геодезическую разбивку земляного плотна (см. 6.4).

Примечание - Пересадка деревьев ценных пород, если это предусмотрено ППР, выполняется путем привлечения дополнительно специализированных организаций.

6.3 Расчистку дорожной полосы согласно ППР следует производить с помощью бензомоторных (или электрических) ручных пил или специальных лесозаготовительных машин, а срезку дерна и растительного слоя - с помощью бульдозеров, руководствуясь ППР и указаниями СТО НОСТРОЙ 3.001-2022 (пункты 6.1.3 - 6.1.4.2).

6.4 Геодезическую разбивку земляного плотна и размещение осевой линии земляного полотна в плане следует выполнять в соответствии с требованиями ГОСТ 32869-2014 (пункт 7.2, приложение Е), СП 126.13330.2012 (таблица 7.1), СП 48.13330.2019 (подпункт 7.1 - 7.3), а также СТО НОСТРОЙ 3.001-2022 (пункт 6.1.5).

6.5 К подготовительным работам, выполняемым в соответствии с проектом и ППР в летний период года в пределах полосы отвода на участках разработки скальных выемок и отсыпки насыпей из крупнообломочных грунтов, следует относить:

- устройство нагорных канав (см. 6.6);

- устройство перехватывающего дренажа выемки, проектные отметки которой расположены ниже уровня грунтовых вод (см. 6.7);

- подготовку оснований насыпей (см. 6.8);

- производство вскрышных работ под скальные выемки (см. 6.9).

Примечание - Перехватывающий дренаж устраивают для исключения выхода грунтовых вод на откос выемки.

6.6 Земляные работы по устройству нагорных канав, включающие операции по их нарезке на склоне автогрейдерами или канавокопателями роторного или цепного типа, следует выполнять в соответствии с требованиями СТО НОСТРОЙ 2.25.114-2013 (пункты 7.2.1 - 7.2.10).

6.7 Земляные работы по устройству перехватывающего дренажа выемки, включающие операции по монтажу дренажных труб и смотровых колодцев, следует выполнять в соответствии с требованиями СТО НОСТРОЙ 2.25.103-2013 (пункты 9.1.4 - 9.1.7).

6.8 Подготовку оснований насыпей в части их выравнивания, планировки и профилирования с помощью автогрейдера или бульдозера, а также уплотнения катками до требуемой величины коэффициента плотности следует выполнять, руководствуясь указаниями СТО НОСТРОЙ 2.25.103-2013 (пункты 7.1.4 - 7.1.6).

6.9 При производстве вскрышных работ под скальные выемки, связанных с удалением, как правило, с помощью бульдозера, погрузчика или экскаватора перекрывающих скальные породы мелкоземных дисперсных грунтов (см. 3.14) в зависимости от их мощности, следует руководствоваться СТО НОСТРОЙ 2.25.103-2013 (пункты 6.2.8.5 - 6.2.8.7, 6.2.8.8, 6.2.8.10 - 6.2.8.15).

6.10 На косогорных участках трассы в состав подготовительных работ, при необходимости обеспечения проезда вдоль трассы средств механизации, должно быть включено устройство пешеходной тропы и полки (пионерной) рабочего проезда, а также уступов в целях обеспечения устойчивости насыпей. Устройство пешеходной тропы, полки рабочего проезда и уступов следует выполнять в соответствии с указаниями СТО НОСТРОЙ 2.25.103-2013 (пункты 6.2.11.2 и 7.1.9), а также СТО НОСТРОЙ 3.001-2022 (пункты 7.1.9.1 - 7.1.9.3).

6.11 В случае, если проектной документацией и ППР предусмотрено использование взрывного способа разработки скальной выемки, то при подготовке проведения взрывных работ (см. 7.3.3) следует руководствоваться проектной документацией и ППР, установить на местности отмеченную условными знаками границу опасной зоны разлета скальных обломков при взрыве, составить график производства взрывных работ, с которым должны быть ознакомлены все работники объекта и жители ближайших населенных пунктов (см. ВСН 178-91 [3, пункты 1.4 - 1.6]).

6.11.1 Проекты производства взрывных работ должны быть утверждены главным инженером организации, ведущей взрывные работы, по согласованию с заказчиком и местными органами охраны природы, а паспорта и корректировочные расчеты - руководителями взрывных работ. Все отступления от проекта должны быть согласованы с организацией, которая составляла проект, и утверждены главным инженером организации, ведущей взрывные работы (см. ВСН 178-91 [3, пункты 1.4 - 1.6]).

6.11.2 С проектами и паспортами на буровзрывные работы должен быть ознакомлен под роспись весь персонал, выполняющий буровзрывные работы. Кроме того, весь персонал должен быть ознакомлен со значением подаваемых звуковых и световых сигналов.

6.12 Контроль выполнения подготовительных работ следует осуществлять в соответствии с 9.2.2 с оформлением акта освидетельствования скрытых работ, форма которого приведена в ГОСТ 32756-2014 (приложение Д).

7.1.1 Разработку скальных грунтов в выемках в зависимости от группы прочности горной породы следует производить:

- механизированным способом (см. 7.2);

- механизированно-взрывным способом (см. 7.3);

- взрывным способом (см. 7.4).

7.1.2 Способы взрывания при разработке скальных выемок следует определять на стадии разработки ППР, исходя из условий рельефа местности и распределения объемов земляных масс по выемкам и насыпям, расположения сооружений и коммуникаций вблизи места взрыва, а также с учетом требований ВСН 178-89 [3] и Приказа [4].

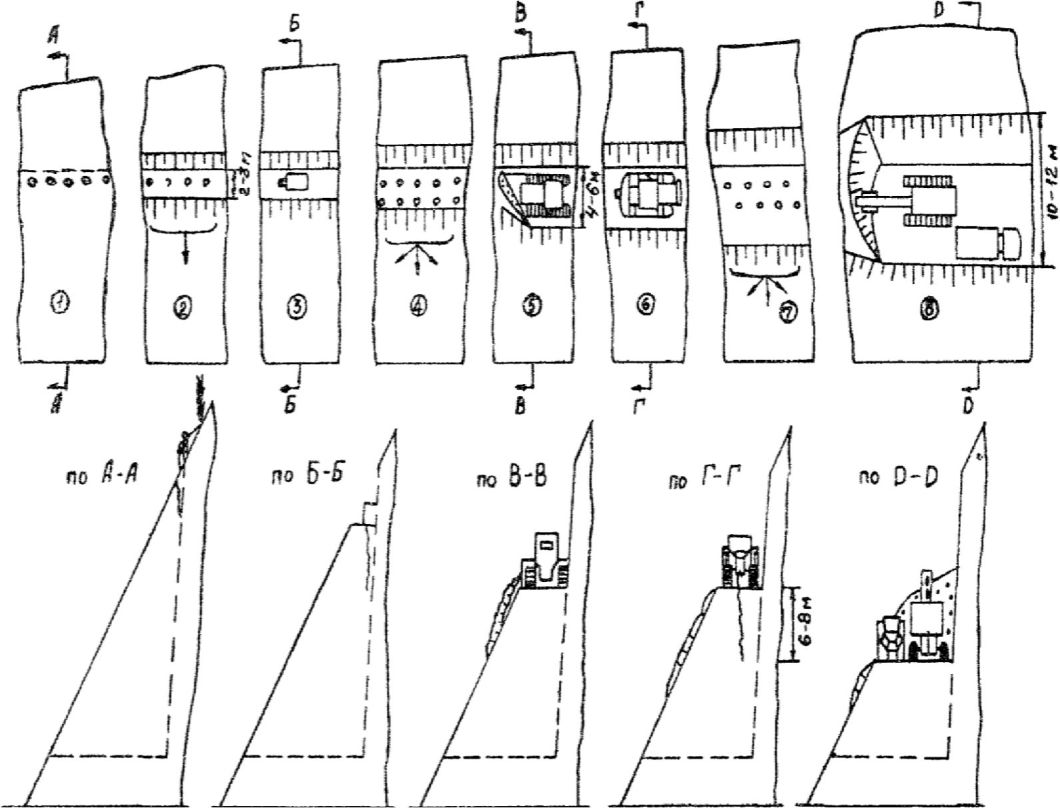

7.1.3 При поперечном уклоне местности до 40° следует, как правило, применять взрывы на рыхление и выброс, а в случаях сооружения полувыемок на косогорах с углом откоса более 40° - взрывы на рыхление и сброс (см. ВСН 178-91 [3, пункт 1.8]).

7.2.1 Механизированный способ следует применять, как правило, при разработке полускальных грунтов (см. 3.19), обладающих малой прочностью (алевролиты, аргиллиты, гипсы, дресва, конгломераты и др.) и относящихся к III - V группам по трудности разработки (см. А.2, приложение А).

7.2.2 Разработку полускальных грунтов механизированным способом следует осуществлять:

- при устройстве выемок (см. 7.2.3);

- при разработке сосредоточенных резервов (см. 7.2.4);

- при устройстве выемок или полувыемок на косогоре (см. 7.2.8).

7.2.3 Разработку полускальных грунтов механизированным способом при устройстве выемок, полувыемок и сосредоточенных резервов (карьеров) следует выполнять в соответствии с ППР с помощью бульдозеров, погрузчиков или экскаваторов, руководствуясь указаниями СТО НОСТРОЙ 3.001-2022 (пункты 6.2.3.1, 6.2.4.1, 6.2.6).

7.2.4 При разработке полускальных грунтов в выемках, полувыемках и сосредоточенных резервах требуется выполнять следующие основные технологические операции:

а) резание грунта (см. 7.2.5):

- бульдозерами (см. 7.2.5.1);

- погрузчиками (см. 7.2.5.2);

- экскаваторами (см. 7.2.5.3);

б) удаление (перемещение) нарезанного рыхлого грунта в насыпь или в отвал (см. 7.2.6 и 7.2.7).

7.2.5 Резание грунта

7.2.5.1 Разработку выемок в полускальных грунтах бульдозерами целесообразно вести в неглубоких выемках (до 6 м) и при расстояниях продольного перемещения грунта в насыпь (или в отвал), не превышающих 100 м, руководствуясь указаниями СТО НОСТРОЙ 3.001-2022 (пункты 6.2.8.5 - 6.2.8.7).

7.2.5.2 Разработка неглубоких (до 6 м) выемок в полускальных грунтах может также выполняться пневмоколесными погрузчиками с предварительным рыхлением, если эти грунты не превышают III группу по трудности разработки (см. А.2, приложение А). В случае необходимости разработки в выемках более прочных грунтов IV - V групп (см. А.2, приложение А) следует использовать гусеничные погрузчики (см. СТО НОСТРОЙ 3.001-2022 (пункт 6.2.8.8)).

7.2.5.3 Разработку выемок глубиной 6,0 и более м следует производить экскаватором (прямая лопата) на гусеничном или пневмоколесном ходу боковым, лобовым или уширенным лобовым забоем (см. СТО НОСТРОЙ 3.001-2022 (пункты 6.2.8.10 - 6.2.8.15)).

7.2.6 Удаление (перемещение) рыхлого полускального грунта за пределы выемки, полувыемки или сосредоточенного резерва в случае, если ППР предусмотрена их разработка с помощью бульдозера или погрузчика, следует производить после завершения каждой операции резания грунта в составе рабочего технологического цикла землеройной машины, руководствуясь требованиями СТО НОСТРОЙ 3.001-2022 (пункты 6.2.9.2 - 6.2.9.4).

7.2.7 В случае, если разработка выемки, полувыемки и сосредоточенного резерва (карьера) ведется экскаватором, то удаление (перемещение) рыхлого грунта следует производить с помощью автотранспортных средств.

7.2.8 Разработку полускальных грунтов в выемке или полувыемке на косогоре (склоне) следует выполнять с помощью бульдозера с поворотным отвалом, руководствуясь указаниями СТО НОСТРОЙ 3.001-2022 (пункты 6.2.11.1 - 6.2.11.3).

7.3.1 Механизированно-взрывной способ следует применять для разработки скальных грунтов, прочность которых оказывается выше отнесенных к IV - V групп грунтов по трудности механизированной разработки (см. А.2, приложение А) и которые, в связи с этим, требуют выполнения предварительного их рыхления взрывом (взрыв на рыхление).

7.3.2 Разработка скальной выемки механизированно-взрывным способом с учетом 7.3.1 включает следующие технологические операции:

- взрывные работы (см. 7.3.3);

- дополнительное дробление обломков (при их наличии) негабаритных размеров (см. 7.3.10);

- разработка и удаление взорванного скального грунта из выемки (см. 7.3.11).

7.3.3 Взрывные работы, используемые для рыхления скальной породы, следует осуществлять с учетом положений ВСН 178-89 [3] и Приказа [4] следующими методами:

- шпуровым (см. 7.3.4);

- скважинным (см. 7.3.5);

- камерным (котловым) (см. 7.4.4).

К наиболее распространенным (основным) взрывным работам следует относить методы шпуровых и скважинных зарядов.

Примечание - Камерный (котловый) метод рассмотрен в подразделе разработка скальных выемок взрывным способом.

7.3.4 Шпуровой метод выполнения взрывных работ

7.3.4.1 При шпуровом методе выполнения взрывных работ в скальной породе следует выбуривать шпуры диаметром до 75 мм с последующим помещением в них зарядов ВВ.

Примечание - В зависимости от глубины шпуров различают: мелкошпуровой метод и метод глубоких шпуров. Характерно, что все заряды в шпурах взрывают одновременно.

7.3.4.2 При мелкошпуровом методе производства взрывных работ следует применять шпуры небольшого диаметра (от 25 до 30 мм) с глубиной бурения не более 2 м и расстояниями между шпурами, равными приблизительно от 1 до 2 длин шпура.

7.3.4.3 Метод глубоких шпуров диаметром до 75 мм следует применять при послойном рыхлении взрывом скальных грунтов в забоях с высотой уступа до 10 м.

7.3.5 Скважинный метод выполнения взрывных работ

7.3.5.1 При скважинном методе выполнения взрывных работ в скальной породе в зависимости от группы крепости для бурения скважин в скальных грунтах согласно ВСН 178-91 [3] следует применять: вращательный способ, если порода до VI группы крепости; шарошечный способ, если порода от VI до IX групп крепости и ударно-вращательный, если порода от IX до XI групп крепости.

7.3.5.2 Разработку выемок в скальных грунтах следует вести сразу с небольшим перебором во избежание последующей дополнительной работы по снятию в ее основании недовыработанного тонкого слоя скальных грунтов. Для этого скважины следует бурить с перебуром до 15% высоты разрабатываемого уступа, что должно составлять, ориентировочно, 8 - 10 диаметров скважины.

Примечание - Перебуром следует считать величину превышения пробуренной скважины ее проектной глубины.

7.3.5.3 Диаметр скважинных зарядов рыхления для достижения требуемой степени дробления при минимальном разрушении откосов и разбросе породы следует принимать в породах IV - IX групп не более 160 мм, а в трудно дробимых (X - XI групп) - от 105 до 112 мм.

7.3.5.4 Для повышения эффекта действия взрыва скважины следует заряжать сплошными или рассредоточенными зарядами по всей их высоте, за исключением самой верхней части (забойки), равной, как правило, 22 диаметрам скважины и заполняемой каким-либо сыпучим материалом, например, шлаком, щебнем в смеси с песком или крупнозернистым песком.

7.3.5.5 Выемки глубиной до 2,5 м, с целью лучшего дробления скальной породы, следует взрывать скважинами малого (до 75 мм) диаметра, а выемки глубиной более 10 м следует разрабатывать послойно ярусами, т.е. в несколько проходок.

7.3.5.6 Для образования ненарушенных откосов при устройстве выемок и полувыемок следует применять контурное взрывание с помощью наклонных скважин и с учетом положений ВСН 178-97 [3, пункт 3.8].

7.3.6 Шпуры или скважины после заполнения их ВВ следует взрывать огневым или электрическим способом.

7.3.6.1 Огневой способ следует применять для взрывания одиночных зарядов или разновременного взрывания группы зарядов.

Примечание - При огневом способе средством взрывания служит капсюль-детонатор, соединенный с огнепроводным шнуром. Огнепроводный шнур состоит из заключенной в изоляцию слабо спрессованной мастичной сердцевины, выполненной из зерен дымного пороха. Изоляция детонирующего шнура позволяет применять его для взрыва заряда ВВ в обводненных условиях.

7.3.6.2 Электрический способ взрывания следует применять при необходимости взорвать большую серию зарядов одновременно или с необходимым замедлением.

Примечание - При электрическом способе для взрывания зарядов ВВ используют электродетонаторы, электропроводные шнуры и источники тока. Для одновременного взрыва серии зарядов, соединенных в общую сеть, также применяют детонирующий шнур.

7.3.7 Требуемую степень дробления скальной породы следует достигать за счет применения многорядного короткозамедленного взрывания, использования рациональной конструкции зарядов, внутрискважинного замедления и выбора рациональных схем взрывания.

7.3.8 Содержание во взорванной скальной породе негабарита (см. 3.17) при скважинном способе взрывания, с учетом их последующей (см. 7.3.8) разработки (экскаватор или погрузчик), согласно ВСН 178-91 [3, пункт 3.1] не должно превышать ориентировочных значений, приведенных в таблице 1.

7.3.9 При этом мощность взрываемого слоя скального грунта в забое следует принимать с учетом положений СТО НОСТРОЙ 3.001-2022 (пункт 6.2.8.11), ориентируясь на емкость ковша экскаватора и его радиус резания согласно данным таблицы 2.

7.3.10 Дополнительное дробление обломков негабаритных размеров (см. 7.2.2), которые расположены, как правило, в верхнем слое взорванного грунта, следует производить мелкошпуровым взрыванием (см. 7.3.4.2) с глубиной бурения шпуров от 0,5 до 0,75 толщины обломка, или же делать это с помощью накладных зарядов и гидромолотов (см. ВСН 178-91, [3, пункты 6.30 - 6.34]).

7.3.11 Разработку предварительно разрыхленной скальной массы грунта и его погрузку в транспорт следует производить фронтальными погрузчиками или экскаваторами с учетом указаний СТО НОСТРОЙ 3.001-2022 (пункты 6.2.8.8, 6.2.8.11) после дополнительного дробления обломков негабаритных размеров (см. 7.3.10). Обобщенная технологическая схема разработки скальной полувыемки представлена на рисунке 1.

7.4.1 Взрывной способ следует применять для разработки скальных грунтов в условиях, когда ППР предусмотрено полное или частичное удаление скальных грунтов за пределы выемки в кавальер силой направленного взрыва на выброс (взрывание - "на выброс") или полувыемки на сброс (взрывание - "на сброс"). Схема ярусной разработки полувыемки на сброс приведена на рисунке 2.

7.4.2 Разработка скальной выемки (или полувыемки) взрывным способом включает следующие технологические операции:

- взрывные работы (см. 7.4.3);

- дополнительное дробление обломков негабаритных размеров (см. 7.4.5);

- доработка выемки до проектного очертания (см. 7.4.6);

- отсыпка рабочего слоя (см. 7.4.7).

7.4.3 Взрывные работы, используемые для взрыва скальной породы, следует осуществлять скважинным (см. 7.3.5) или камерным (котловым) методом (7.4.4).

7.4.4 Метод камерных (котловых) зарядов следует применять с учетом ВСН 178-91 [3] при разработке выемок в скальных породах V - VIII группы по трудности производства буровзрывных работ, разделенных трещинами на небольшие отдельности (блоки), а также в тонкослоистых породах со слабой цементацией пластов.

Примечания

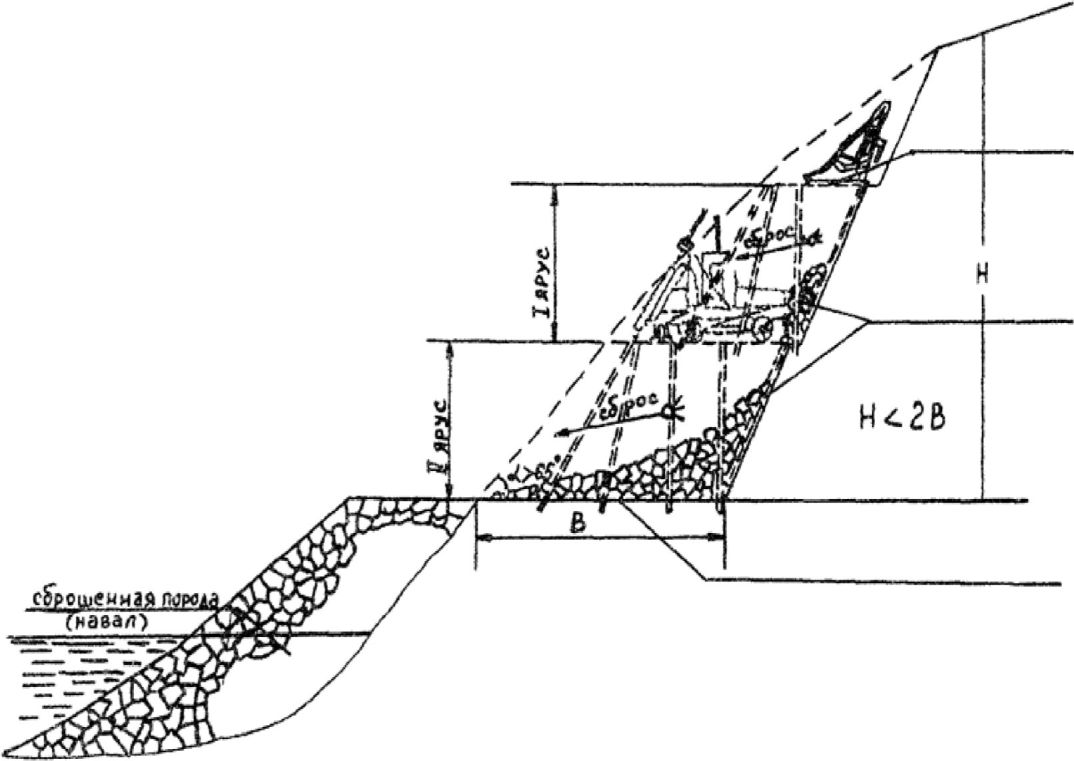

1 При методе камерных зарядов рыхление породы производится взрывом сосредоточенных зарядов, большой массы, помещаемых в специальные горные выработки - камеры (котлы). Для размещения камерных зарядов во взрываемом массиве проходят вертикальные шурфы или горизонтальные штольни.

2 Метод котловых зарядов заключается во взрыве сосредоточенных зарядов, размещаемых в котлах малых размеров, образованных на дне шпура или скважины путем камуфлетного взрыва одного или нескольких небольших зарядов. Этот метод значительно увеличивает объем породы, разрушаемой взрывом заряда, и снижает расход буровых работ по сравнению с методом шпуровых и скважинных зарядов.

7.4.5 Дополнительное дробление образовавшихся при взрыве на сброс или выброс обломков негабаритных размеров следует выполнять, руководствуясь (см. 7.3.10).

7.4.6 Доработка выемки до проектного очертания

7.4.6.1 При доработке выемки до проектного очертания следует производить: зачистку откосов выемки от нависающих камней и козырьков; удаление оставшихся после взрыва навалов разрыхленного скального грунта; выравнивание основания выемки. Ориентировочный объем работ по зачистке откосов и основания скальной выемки по ВСН 178-91 [3, пункт 3.9] приведен в таблице 3.

7.4.6.2 Зачистку откосов разработанных на взрыв выемок от камней и нависающих козырьков скальной породы следует выполнять с привлечением специализированных подрядных организаций или подразделений, оснащенных специальным оборудованием и владеющих навыками производственного альпинизма.

7.4.6.3 Удаление оставшихся после взрыва навалов разрыхленного скального грунта следует производить с помощью погрузчика либо экскаватора, работающего совместно с автосамосвалом (см. 7.3.11).

7.4.6.4 Выравнивание оснований выемки, разработанных при взрыве на выброс (или сброс) с некоторым перебором (см. 7.3.5.2), до проектных отметок следует выполнять путем устройства щебеночной подушки с помощью бульдозера или автогрейдера.

7.4.7 Отсыпка рабочего слоя

7.4.7.1 Отсыпку рабочего слоя конструктивной мощностью до 1,0 м следует выполнять из обломков разрыхленных при разработке выемки взрывом водостойких (неразмягчаемых) скальных пород (см. 3.15), содержащих в своем составе обломки размером (в ребре) не более 250 мм, или использовать для устройства рабочего слоя песчано-гравийную смесь (ПГС).

7.4.7.2 Укладку скальных грунтов в рабочий слой слоями до 50 см следует производить автогрейдером или бульдозером (см. СТО НОСТРОЙ 3.001-2022 (пункт 6.2.7)).

7.4.7.3 Уплотнение грунтов рабочего слоя следует производить виброкатком и комбинированным катком, режим работы которых (масса и тип катка, толщина слоя, количество проходов по одному следу, степень уплотнения, скорость его движения) следует устанавливать, как правило, пробным уплотнением (см. СТО НОСТРОЙ 3.001-2022 (приложения Г и Д)).

7.5.1 Планировочные работы в полускальных выемках, разработанных, как правило, механизированным способом (см. 7.2), следует выполнять с помощью автогрейдеров, бульдозеров и экскаваторов-планировщиков, руководствуясь СТО НОСТРОЙ 3.001-2022 (пункты 6.4.1 - 6.4.3).

7.5.2 Планировочные работы в выемках скальных пород, разрабатываемых механизированно-взрывным способом (см. 7.3) или чисто взрывным на выброс или сброс способом (см. 7.4), следует ограничиваться, как правило, только выполнением с помощью мелкошпурового взрывания (см. 7.3.4.2) доработки профиля (основание, откосы) выемки до проектных отметок.

Примечание - Объем планировочных работ может быть сильно снижен за счет использования технологии контурного (гладкого) взрывания (см. 3.10).

7.5.3 Для укрепления откосов выемок в полускальных породах (например, в аргиллитах, алевролитах или глинистых сланцах) в целях их защиты от природных процессов выветривания (поверхностное шелушение и осыпание) следует применять пневмонабрызг торкрет-бетона (торкретирование бетоном), привлекая для этой цели специализированные подрядные организации.

7.5.4 Укрепление откосов выемок скальных пород, разрабатываемых механизированно-взрывным способом (см. 7.3) или чисто взрывным на выброс или сброс способом (см. 7.4), как правило, не следует предусматривать.

7.6 Контроль выполнения работ по разработке скальных выемок и полувыемок следует осуществлять в соответствии с 9.2.4 и 9.2.8.

8.1.1 Укладку водостойких крупнообломочных грунтов (см. 3.1) в насыпь следует выполнять в соответствии с ППР с помощью автогрейдеров и бульдозеров.

8.1.2 К основным технологическим операциям послойного возведения насыпей относятся следующие:

- доставка рыхлого крупнообломочного грунта (8.1.3);

- укладка и разравнивание крупнообломочного грунта (8.1.4);

- планировка и формирование технического слоя (8.1.5);

- уплотнение уложенного технического слоя (8.1.6).

8.1.3 Доставка рыхлого крупнообломочного грунта

8.1.3.1 Доставку рыхлого крупнообломочного грунта на строительную площадку следует производить в зависимости от ее удаленности от разрабатываемой скальной выемки или сосредоточенного резерва (карьера).

8.1.3.2 При необходимости перемещения крупнообломочного грунта на сравнительно небольшие расстояния (от 50 до 150 м) следует применять фронтальные пневмоколесные погрузчики с емкостью ковша от 3 до 4 м³ (см. СТО НОСТРОЙ 3.001-2022 (таблица Б.2 приложение Б)) или бульдозеры (см. СТО НОСТРОЙ 3.001-2022 (пункты 6.2.9.2 - 6.2.9.4)). При больших расстояниях транспортировки следует использовать автосамосвалы.

8.1.4 Укладка и разравнивание крупнообломочного грунта технического слоя

8.1.4.1 Укладку рыхлого крупнообломочного грунта следует производить послойно с учетом требований 7.4.7 на подготовленное основание насыпи (см. 6.8).

8.1.4.2 В случае доставки рыхлого крупнообломочного грунта автосамосвалами его следует отсыпать по схеме "на себя" на подготовленную захватку по всей ширине участка. При этом выгружаемые из кузова автосамосвала объемы крупнообломочного грунта отсыпают не "вприжим" (плотно), а на некотором расстоянии друг от друга (см. СТО НОСТРОЙ 3.001-2022 (пункты 7.2.3.7 - 7.2.3.10)), которое корректируют в процессе отсыпки в целях возможности перемещения наиболее крупных обломков в основание слоя при последующем разравнивании с помощью бульдозера.

8.1.4.3 Разравнивание слоя отсыпанного крупнообломочного грунта следует производить, как правило, последовательными проходами бульдозера по всей ширине захватки формируемого слоя, перемещая при этом наиболее крупные обломки, которые не удалось разместить в основании слоя, ближе к бровке откоса и на откос.

8.1.5 Планировку поверхности слоя крупнообломочного грунта следует выполнять тяжелым (вес 19 тонн, мощность 185 кВт) автогрейдером (см. СТО НОСТРОЙ 3.001-2022 (пункт Б.1.4, таблица Б.4)). Спланированный технический слой должен иметь толщину от 0,5 до 1,5 м.

8.1.6 Уплотнение уложенного слоя крупнообломочного грунта

8.1.6.1 Для уплотнения технического слоя грунта, уложенного толщиной до 0,5 м, следует применять самоходные и прицепные пневмокатки статического действия весом от 20 до 30 тонн. При большей (до 1,5 м) толщине уложенного слоя его уплотнение следует выполнять виброкатом весом от 8 до 13 тонн или комбинированным виброкатком (весом от 10 до 12 тонн).

8.1.6.2 При применении вибрационных катков уплотнение грунта слоя насыпи следует осуществлять при: частотах колебаний вальца от 20 до 35 Гц; скорости движения виброкатка от 2,0 до 2,5 км/ч; наибольшей толщине слоев крупнообломочного грунта от 75 до 120 см и от 8 до 10 проходов катка (см. СТО НОСТРОЙ 3.001-2022 (пункт 7.2.4.13)).

8.1.6.3 В случае использования комбинированных виброкатков режим их работы (статический или динамический) следует последовательно чередовать от статического (2 - 4 прохода) на первом этапе, с последующим динамическим (4 - 8 проходов с вибрацией) режимом и вновь со статическим (2 - 4 прохода) на завершающем этапе уплотнения. Уплотнение следует производить, как правило, от краев к середине с перекрытием каждого следа катка при последующем проходе на 30 - 40 см.

8.1.6.4 Уплотнение в слоях насыпи и рабочего слоя крупнообломочного грунта с несовершенным каркасом (см. 3.12) следует выполнять при влажности мелкозема (см. 3.14), входящего в его состав, близкой к оптимальной (см. СП 78.13330.2012 (таблица 1)).

8.1.6.5 При уплотнении в слоях насыпи и рабочего слоя крупнообломочного грунта каркасной разновидности (см. 3.13), влажность их мелкоземной фракции (см. 3.14) должна быть выше оптимальной (см. 3.7), но не более допустимой (см. 3.6) с целью формирования в процессе уплотнения этих грунтов устойчивой жесткой структуры и исключения опасности проявления неравномерных просадок в период эксплуатации земляного полотна.

8.1.6.6 Уточнение режима эффективной работы уплотняющей техники (число проходов, степень увлажнения крупнообломочного грунта, скорость катка, амплитуда и частота вибрации) применительно к конкретной разновидности крупнообломочного грунта следует выполнять на основе его пробного уплотнения (см. СТО НОСТРОЙ 3.001-2022 (приложения Г и Д)), которая должна предварять все работы по отсыпке дорожной насыпи и устройству рабочего слоя.

8.1.6.7 Степень достаточности процесса уплотнения уложенного слоя крупнообломочного грунта в насыпи или рабочем слое и момент его завершения следует оценивать по достижению одного из параметров (число проходов применяемого катка; объемный вес грунта; накопленная в процессе уплотнения осадка поверхности слоя грунта; статический или динамический модуль деформации грунта), величина которых должна быть установлена по результатам пробного уплотнения. Рекомендуемые методы контроля степени уплотнения крупнообломочных грунтов приведены в приложении В.

8.1.6.8 Ориентировочно момент завершения процесса уплотнения следует оценивать по отсутствию следов от очередного прохода применяемого катка или по факту появления раздробленных обломков крупнообломочного грунта под вальцом катка.

8.1.7 Особенности производства планировочных и укрепительных работ

8.1.7.1 В случае, если насыпь отсыпана из крупнообломочных грунтов, которые, исходя из максимальных размеров обломков и их количества, относятся к гравийно-галечниковым или дресвяно-щебенистым разновидностям (например, ПГС), то планировочные работы следует выполнять с помощью автогрейдеров, бульдозерных откосных планировщиков и экскаваторов-планировщиков, руководствуясь указаниями СТО НОСТРОЙ 3.001-2022 (пункты 6.4.2.1 - 6.4.2.3).

8.1.7.2 При производстве планировочных работ на откосах насыпей, отсыпанных из крупнообломочных грунтов каркасной разновидности (см. 3.13), содержащих в своем составе скальные обломки камне-глыбовой разновидности (обломки в ребре размером более 200 мм), следует исключать (как неэффективных) применение автогрейдеров и бульдозерных откосных планировщиков (см. СТО НОСТРОЙ 3.001-2022 (пункт 6.4.2)).

8.1.7.3 Для укрепления откосов насыпей, если это предусмотрено проектом и ППР, следует применять любые типы используемых укреплений: биологический, геосинтетический, капитальный или комбинированный, - руководствуясь указаниями СТО НОСТРОЙ 3.001-2022 (пункт 6.4.4).

8.1.7.4 Применение укрепительных конструкций на откосах подобных насыпей, как правило, не предусматриваются проектной документацией и ППР.

8.1.8 Контроль укладки грунта в насыпь механизированным способом следует выполнять в соответствии с 9.2.3 - 9.2.10 и таблицей 4 (позиции 1.2.1 и 1.2.2).

8.2.1 Укладку неводостойких крупнообломочных грунтов (см. 3.16) в насыпь следует выполнять в соответствии с проектом и ППР, используя, в основном, технологическую схему двухэтапной их укатки с предварительным увлажнением, либо сочетая ее с геомембранной гидроизоляцией или с укладкой крупнообломочных грунтов неводостойкой разновидности в ядро насыпи.

8.2.2 К основным операциям послойного возведения насыпей из неводостойких крупнообломочных грунтов по технологии двухэтапной укатки с предварительным увлажнением следует отнести:

- доставку (перемещение) рыхлого крупнообломочного грунта (см. 8.2.3);

- укладку, разравнивание грунта, формирование технического слоя (см. 8.2.4);

- поверхностное увлажнение уложенного слоя (см. 8.2.5);

- первичное уплотнение грунта технического слоя (см. 8.2.6);

- повторное уплотнение (прикатка) грунта технического слоя (см. 8.2.7);

- чистовую поверхностную планировку уплотненного слоя (см. 8.2.9).

8.2.3 Доставку (перемещение) рыхлого неводостойкого крупнообломочного грунта на строительную площадку следует производить с учетом ее удаленности от разрабатываемой скальной выемки или сосредоточенного резерва (карьера) с помощью бульдозера, пневмоколесного погрузчика или автосамосвалов (см. 8.1.3).

8.2.4 Укладку, разравнивание и формирование технического слоя толщиной от 50 до 60 см рыхлого крупнообломочного грунта следует производить автогрейдером или бульдозером, используя технологические приемы, применяемые для скальных грунтов водостойких разновидностей (см. 8.1.4).

8.2.5 Увлажнение уложенного слоя крупнообломочного грунта поливомоечной машиной следует выполнять, исходя ориентировочно из расхода от 10 до 15 литров воды на 1 м³ грунта. Требуемый расход воды следует уточнять при выполнении работ по опытной укатке (см. СТО НОСТРОЙ 3.001-2022 (приложение Г)).

8.2.6 Первичное уплотнение слоя крупнообломочного грунта следует производить с помощью решетчатых или кулачковых катков (от 2 до 3-х проходов) после 30 - 40 минутного выдерживания слоя грунта после его увлажнения.

8.2.7 Повторное уплотнение (прикатку) слоя крупнообломочного грунта следует производить с помощью пневмокатка статического действия весом от 20 до 30 тонн или комбинированного виброкатка весом от 8 до 10 тонн.

Примечание - Основной целью сначала увлажнения слоя неводостойкого крупнообломочного грунта, его последующей первичной укатки, а затем - прикатки пневмокатком, является максимально возможное разрушение полускальных обломков и перевод крупнообломочного грунта каркасной разновидности (см. 3.13) в крупнообломочный грунт с несовершенным каркасом (см. 3.12), что позволяет существенным образом снизить его водопроницаемость и получить устойчивую к воздействию погодно-климатических факторов структуру грунта.

8.2.8 Уточнение режима эффективной работы уплотняющей техники и требуемую степень уплотнения грунта следует выполнять на основе его пробного уплотнения (см. 8.1.6.6 и 8.1.6.7), предваряющего все работы по отсыпке дорожной насыпи.

8.2.9 Чистовую поверхностную планировку уплотненного слоя с приданием ему двускатного поперечного профиля с уклоном от оси к бровкам земляного следует выполнять средним автогрейдером (вес 13 тонн, мощность 130 кВт), руководствуясь указаниями СТО НОСТРОЙ 3.001-2022 (пункты 6.4.3, Б.1.4).

8.2.10 В случае, если проектной документацией и ППР предусмотрено устройство насыпей из неводостойких крупнообломочных пород (см. 3.16) в сочетании с технологией их гидроизоляции геомембранным материалом, то после выполнения предыдущей технологической операции по чистовой планировке поверхности слоя неводостойкого крупнообломочного грунта (см. 8.2.9) следует уложить геомембранный материал (см. ГОСТ Р 56586-2015 (пункт 5.2.3, таблицы 1 и 2)) с его выпуском (до 0,5 м) на откос и взаимным перекрытием полос внахлестку величиной не менее 0,5 м. Частота укладки геомембранных прослоек по высоте отсыпаемой насыпи и их количество определяются проектной документацией.

8.2.11 Если проектной документацией и ППР предусмотрено использование неводостойкого крупнообломочного грунта в ядре отсыпаемой насыпи, то ее возведение следует вести, укладывая (см. 8.2.4 - 8.2.7) крупнообломочный грунт только в центральную часть каждого отсыпаемого и уплотняемого слоя.

8.2.12 Рабочий слой насыпей, отсыпанных из неводостойких крупнообломочных грунтов, следует устраивать толщиной не менее 0,5 м из водостойких крупнообломочных грунтов либо из других (см. ГОСТ 25100 и ГОСТ 33063) стабильных грунтов (см. СП 34.13330.2021 (пункты 7.15, 7.16 и 7.20)) с требуемой по проекту толщиной и степенью уплотнения.

8.2.13 Особенности производства планировочных и укрепительных работ

8.2.13.1 Планировку откосов насыпей, отсыпанных из неводостойких крупнообломочных грунтов по технологии двухэтапной укатки с предварительным увлажнением (см. 8.2.2), следует производить с помощью с помощью автогрейдеров, бульдозерных откосных планировщиков и экскаваторов-планировщиков, руководствуясь указаниями СТО НОСТРОЙ 3.001-2022 (пункт 6.4.2). При их укреплении следует применять любые типы используемых укреплений: биологический, геосинтетический, капитальный или комбинированный. Технология укрепительных работ приведена в СТО НОСТРОЙ 3.001-2022 (пункт 6.4.4).

8.2.13.2 Планировку откосов насыпей, при отсыпке которых была использована мембранная гидроизоляция, следует выполнять только после производства предварительной операции перекрытия откоса слоем растительного грунта или ПГС толщиной, принимаемой по проектной документации, в целях исключения повреждения выпусков гидроизоляционного материала на откосы насыпи (см. 8.2.10).

8.2.13.3 Планировку и укрепление откосов насыпей, в которых неводостойкие крупнообломочные грунты были уложены в ядро (см. 8.2.11), следует производить в соответствии с требованиями СТО НОСТРОЙ 3.001-2022 (пункт 6.4.2), а их укрепление - в соответствии с проектной документацией и ППР, используя любой тип укрепления (биологический, геосинтетический, капитальный или комбинированный), приведенный в СТО НОСТРОЙ 3.001-2022 (пункт 6.4.4).

8.2.14 Контроль укладки грунта в насыпь неводостойких крупнообломочных грунтов механизированным способом следует выполнять в соответствии с 9.2.3, 9.2.4 - 9.2.10 и таблицей 4 (позиции 1.2.1 и 1.2.2).

9.1.1 Входной контроль грунтов, изделий и материалов согласно ГОСТ Р 59290 должен предусматривать до начала работ по сооружению земляного полотна проверку соответствия принятых в проектной документации и фактических показателей состава и состояния грунтов естественных оснований насыпей и крупнообломочных дисперсных грунтов (песчано-гравийно-галечниковые аллювиально-делювиальные отложения) в сосредоточенных резервах (карьерах), а также наличие инженерно-геологических паспортов на скальные выемки, технических условий и сертификатов на материалы, используемые для производства укрепительных работ на откосах выемок и насыпей.

9.1.2 В инженерно-геологическом паспорте должно быть представлено: геологическое строение разрабатываемого скального массива; продольные и поперечные разрезы, колонки скважин, эксплуатационные запасы крупнообломочных дисперсных грунтов в сосредоточенных резервах (карьерах); результаты лабораторных определений показателей водостойкости и физико-механических свойств скальных грунтов выемок, использование которых в проектной документации предусмотрено для сооружения насыпей; пояснительная записка.

9.1.3 Строительные конструкции, изделия, материалы (например, геотекстиль, геомембраны, объемные георешетки и инженерное оборудование), поступающие на стройку, также должны иметь соответствующие паспорта, подтверждающие соответствие изделий и материалов предусмотренным в проектной документации показателям качества.

Строительной организации следует производить выборочную проверку соответствия фактических показателей паспортным данным и учитывать положения ГОСТ 24297 и СТО НОСТРОЙ 3.001-2022 (пункт 9.1.4) по производству входного контроля.

9.1.4 Результаты входного контроля материалов следует оформлять в журнале учета результатов входного контроля. Форма журнала учета результатов входного контроля приведена в СП 48.13330.2019 (приложение И).

В журнале учета результатов входного контроля необходимо отразить:

- тип/марку продукции;

- номер партии, дату изготовления и номер сопроводительного документа;

- количество продукции.

При выявлении несоответствия материалов требованиям нормативных документов, партия материалов должна быть забракована и возвращена поставщику.

9.2.1 Операционный контроль следует проводить в ходе производственных процессов с целью установления соответствия выполняемых работ нормативным требованиям, проектной документации и организационно-технологической документации. Операционный контроль должен охватывать полный объем всех видов работ за все время их выполнения.

9.2.2 На стадии подготовительных работ следует проверять:

- полноту расчистки дорожной полосы от древесной и кустарниковой растительности, пней и камней (см. 6.3);

- толщину снимаемого растительного слоя грунта (см. 6.3);

- соответствие поперечных уклонов оснований насыпей проектным (см. 6.8);

- плотность грунта в основании насыпей земляного полотна (см. 6.8);

- правильность выполнения водоотводных и дренажных сооружений (см. 6.6 и 6.7);

- полноту выполнения вскрышных работ на скальных выемках (см. 6.9);

- ширину полки (пионерной) рабочего проезда (см. 6.10) на косогоре, а также уступов;

- наличие условных знаков по границе опасной зоны производства взрывных работ (см. 6.11).

Контроль подготовительных работ следует выполнять, руководствуясь положениями СТО НОСТРОЙ 3.001-2022 (пункты 9.2.2.1 - 9.2.2.6).

Контроль полноты выполнения подготовительных работ (см. 6.1 - 6.11) в части выполнения вскрышных работ на скальных выемках и установки на местности условных знаков по границе опасной зоны производства взрывных работ следует проводить визуально с регистрацией объемов и сроков выполнения работ в журнале производства работ.

9.2.3 При операционном контроле согласно СП 78.13330.2012 (пункт 7.12.2) следует проверять:

- правильность размещения осевой линии земляного полотна в плане и высотные отметки (см. 6.4);

- толщину отсыпаемых слоев (см. 7.4.7, 8.1.5, 8.2.4, 8.2.12);

- отсутствие негабарита в слоях насыпи (см. 8.1.4.2, 8.1.4.3);

- плотность грунта в слоях насыпи (см. 8.1.6);

- правильность выполнения работ по укреплению откосов (7.5.1 - 7.5.4, 8.1.7.1 - 8.1.7.4, 8.2.13.1 - 8.2.13.3).

В процессе выполнения работ необходимо осуществлять записи в общий журнал работ, форма, состав и содержание которого приведены в ГОСТ 32731-2014 (приложение Б).

Результаты выполненного контроля следует оформлять в Ведомость контрольных измерений по форме ГОСТ 32756-2014 (приложение Г, форма Г.2).

9.2.4 Проверку правильности размещения оси земляного полотна, высотных отметок, поперечных профилей земляного полотна, обочин, водоотводных и дренажных сооружений и толщин слоев следует производить не реже чем через 100 м (в трех точках на поперечнике), как правило, в местах размещения знаков рабочей разбивки с помощью геодезических инструментов и шаблонов.

9.2.5 Толщину отсыпаемого технологического слоя крупнообломочного грунта в рыхлом состоянии следует контролировать с помощью измерительной рулетки по ГОСТ 7502.

9.2.6 Отсутствие в техническом слое (см. 8.1.5) крупнообломочного грунта обломков негабаритных размеров следует контролировать визуально в процессе разравнивания грунта и формирования технического слоя в насыпи и рабочем слое (см. 3.20).

9.2.7 Контроль плотности крупнообломочного грунта в слоях насыпи и рабочем слое (см. 3.20) следует выполнять с учетом СТО НОСТРОЙ 3.001-2022 (пункты 9.2.5; 9.2.5.1 - 9.2.5.5), определяя указанный в ППР параметр (объемный вес, статический или динамический модуль деформации), требуемая величина которого устанавливается с учетом ГОСТ 30672 в результате проведения опытной укатки данной разновидности крупнообломочного грунта (см. СТО НОСТРОЙ 3.001-2022 (приложение Г)).

9.2.8 Контроль правильности выполнения работ по укреплению откосов следует выполнять визуально и инструментально с помощью измерительной рулетки по ГОСТ 7502 (или строительного лазерного дальномера), руководствуясь при этом, в зависимости от типа укрепления, положениями СТО НОСТРОЙ 3.001-2022 (пункты 9.2.10.1 - 9.2.10.4).

9.2.9 Перечень параметров, которые необходимо контролировать в процессе производства работ по строительству земляного полотна, и допустимые отклонения приведены в таблице 4.

9.2.10 По завершении выполнения следующих работ должен быть оформлен акт освидетельствования скрытых работ по форме, приведенной в ГОСТ 32756-2014 (приложение Д):

- снятия дернового слоя (см. 6.3), уплотнения оснований насыпей, корчевки пней (см. 6.3);

- устройства уступов на косогорах (см. 6.10);

- выполнение вскрышных работ (см. 6.9);

- увлажнения слоя неводостойкого крупнообломочного грунта и его двухэтапная укатка в слоях насыпи (см. 8.2.5 - 8.2.7);

- укладка в насыпь полиэтиленовых гидроизолирующих мембран (см. 8.2.10).

9.3.1 При оценке соответствия выполненных работ следует проверить соответствие выполненных работ требованиям проектной документации, технического регламента ТР ТС 014/2011 [8].

9.3.2 При этом должно быть проверено:

- наличие сопроводительных документов и сертификатов применяемых материалов по 9.1.3;

- соответствие применяемых материалов требованиям проекта по результатам испытаний контрольных проб сертифицированной испытательной лаборатории;

- наличие записей в журнале входного контроля по 9.1.10;

- соответствие выполненных объемов работ по исполнительной документации требованиям проектной документации;

- наличие общего журнала работ и ведомости контрольных измерений с записями о выполнении работ по 9.2.3;

- наличие актов освидетельствования скрытых работ, перечисленных в 9.2.10, и оформленных по форме, приведенной в ГОСТ 32756-2014 (приложение Д).

Примечание - Перечень исполнительной документации определяется проектом.

9.3.3 Результаты оценки соответствия требованиям проектной документации следует оформлять актом рабочей комиссии для приемки в эксплуатацию выполненных строительством (возведением), реконструкцией и капитальным ремонтом автомобильных дорог и дорожных сооружений. Рекомендуемая форма акта приведена в ГОСТ 32755-2014 (приложение А).

9.3.4 Карта контроля соблюдения требований настоящего стандарта приведена в приложении Г.

А.1 Классификация групп грунтов по трудности их разработки бульдозерами представлена в таблице А.1.

А.2 Классификация группы грунтов по трудности их разработки одноковшовыми экскаваторами представлена в таблице А.2.

А.3 Классификация групп грунтов по трудности их разработки скреперами представлена в таблице А.3.

Б.1.1 Экскаваторы (прямая и обратная лопата) приведены в таблице Б.1. Производительность рассчитывается при коэффициенте загрузки ковша в 1,2 и коэффициенте использования:

- при работе в отвал - 0,9;

- при работе в землевоз - 0,8.

Б.1.2 Погрузчики фронтальные пневмоколесные приведены в таблице Б.2. Производительность рассчитывается при коэффициенте загрузки ковша в 0,9 и коэффициенте использования в 0,8.

Б.1.3 Бульдозеры гусеничные приведены в таблице Б.3. Производительность рассчитывается по длине хода:

- на снятие плодородного слоя в 15 м;

- на подаче грунта из выемки в насыпь до 90 м;

- на рыхление плотного грунта в 40 м;

- на распределение грунта из куч в 15 м.

Б.1.4 Автогрейдеры приведены в таблице Б.4. Производительность рассчитывается при коэффициенте использования в 0,8 и скорости движения:

- при планировке неуплотненного грунта в 9 км/час;

- при планировке уплотненного грунта и откоса в 4 км/час.

Б.1.5 Экскаваторы-планировщики приведены в таблице Б.5.

Б.1.6 Профилировщики приведены в таблице Б.6. Производительность рассчитывается при коэффициенте использования в 0,8 и скорости движения 15 м/мин при профилировании земляного полотна перед уплотнением, при скорости движения 10 м/мин при чистовом профилировании после уплотнения.

Б.1.7 Скреперы приведены в таблице Б.7. Производительность рассчитывается с учетом сопротивления движению по изменению скорости груженого скрепера в пределах от 20 до 30 км/час и от 20 до 40 км/час и коэффициенте загрузки в 1,3.

Б.1.8 Автомобильный транспорт для транспортирования грунта приведен в таблице Б.8. Грузоподъемность автомобилей-самосвалов определяется из условия выгрузки 4 - 6 ковшей экскаватора и погрузчика при коэффициенте заполнения ковша экскаватора в 1,2 и ковша погрузчика 0,9.

Б.2.1 Вибрационные самоходные одновальцовые катки приведены в таблице Б.9.

Б.2.2 Вибрационные прицепные одновальцовые катки приведены в таблице Б.10.

Б.2.3 Виброплиты реверсивные приведены в таблице Б.11.

Б.2.4 Виброплиты нереверсивные приведены в таблице Б.12.

Б.2.5 Вибротрамбовки приведены в таблице Б.13.

Б.2.6 Катки вибрационные траншейные (ручные двухвальцовые, дистанционно-управляемые) приведены в таблице Б.14.

В.1 Степень уплотнения крупнообломочных грунтов в слое дорожной насыпи следует оценивать одним из следующих методов:

- визуальная регистрация факта появления раздробленных скальных обломков на поверхности слоя крупнообломочного грунта после очередного прохода катка, свидетельствующих, согласно СП 78.13330, о завершенности процесса уплотнения грунта;

- инструментальная (нивелировкой) регистрация величины осадки слоя грунта, накопленной в процессе его укатки; при этом ориентировочно принимают, что степень уплотнения крупнообломочного грунта достаточна, если накопленная в процессе уплотнения полная осадка слоя грунта составляет не менее 10% - 12% его начальной мощности для рабочего слоя и 8% - 10% - для остальной части насыпи;

- инструментальная (штамповых) статических или динамических испытаний с оценкой деформационных характеристик (статический или динамический модуль деформации) грунта в слое; при этом предпочтение следует отдать динамическим испытаниям, при которых могут быть использованы портативные динамические плотномеры грунтов типа ДПГ, ДПГ-1.Х и другие аналогичные сертифицированные (см. Госреестр СИ РФ) установки, способные передавать ударный импульс от падающего груза на грунт через жесткий штамп диаметром не менее 30 см;

- аналитический расчет коэффициента уплотнения грунта путем определения достигнутой плотности грунта в слое методом замещения объема (метод "лунки") по ГОСТ 28514 и сравнения ее с максимальной плотностью грунта, установленной по методике, аналогичной стандартной по ГОСТ 22733.

Примечания

1 Стандартный, по ГОСТ 22733, метод оценки максимальной плотности для крупнообломочных грунтов в полной мере не применим, так как требует для своей реализации специального оборудования, позволяющего производить аналогичное уплотнение грунта в цилиндрических металлических формах диаметром не менее 50 см.

2 В методе "замещения объема" для повышения точности замера используют не песок, а баллонный плотномер типа ПБД-КМ - специальный прибор, позволяющий через тонкую резиновую мембрану заполнить выбранную в грунте лунку водой и оперативно фиксировать ее объем.

В.2 Для послойной оценки степени уплотнения крупнообломочного грунта, содержащего по объему скальных обломков до 65%, можно использовать статические штамповые испытания, выполняемые в соответствии с требованиями ГОСТ 20276.1.

В.3 Число проходов катка и степень увлажнения крупнообломочного грунта, при которых достигается его максимальная плотность, а также достигаемая при этом осадка слоя грунта и величина статического или динамического модуля упругости, наиболее целесообразно устанавливать в процессе пробной укатки слоя грунта (см. СТО НОСТРОЙ 3.001-2022 (приложение Г)). Пробная укатка должна предварять все работы по отсыпке дорожной насыпи. При этом зарегистрированные величины (число проходов катка, плотность грунта, осадка отсыпанного слоя, модуль деформации) могут быть использованы в качестве требуемых параметров, достижение которых следует контролировать при послойной отсыпке дорожной конструкции.
