"ВСН 123-79. Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам" (утв. Минмонтажспецстроем СССР 28.12.1979)

Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам охватывает все виды работ, на которые распространены требования главы СНиП III-33-76 "Электротехнические устройства".

Наличие в Инструкции форм приемо-сдаточной документации по разделам 4, 6, 19 (распределительные устройства и подстанции напряжением 330 - 500 кВ, трансформаторы напряжением 330 - 500 кВ, воздушные линии электропередачи напряжением до 500 кВ) отражает специфику выполнения и сдачи работ организациями Минэнерго СССР.

Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам разработана Всесоюзным государственным научно-исследовательским и проектным институтом ВНИИпроектэлектромонтаж Министерства монтажных и специальных строительных работ СССР (разделы 1 - 3, 5, 7 - 18, 20) и Всесоюзным институтом по проектированию организаций энергетического строительства Оргэнергострой Министерства энергетики и электрификации СССР (разделы 4, 6, 19).

С введением в действие настоящей инструкции отменяется сборник "Формы сдаточной документации по электромонтажным работам" МСН 123-66/ММСС СССР.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Устанавливаются единые формы приемо-сдаточной документации (акты, протоколы, журналы, ведомости) по видам электромонтажных работ, обязательные для заполнения монтажными организациями и передаваемые заказчику при оформлении сдачи-приемки выполненных работ.

Акты и протоколы по монтажу контактных сетей определены требованиями "Инструкции по монтажу контактных сетей промышленного и городского электрифицированного транспорта" ВСН 13-77/ММСС СССР (Москва: Энергия, 1979).

ИС МЕГАНОРМ: примечание.

Взамен СНиП III-33-76 Постановлением Госстроя СССР от 11.12.1985 N 215 с 1 января 1986 года введены в действие СНиП 3.05.06-85.

1.2. Единые формы приемо-сдаточной документации охватывают все виды электромонтажных работ, на которые распространяются требования главы СНиП III-33-76 "Электротехнические устройства". Формы сдаточной документации для пусконаладочных работ в настоящую инструкцию не включены.

1.3. Формы приемо-сдаточной документации на отдельные законченные виды и элементы работ должны заполняться монтажными организациями как в процессе монтажа, так и при оформлении сдачи-приемки выполненных электромонтажных работ.

1.4. При выполнении монтажной организацией наладочных работ сдаточная документация по ним должна выполняться по специальным формам для наладочных работ.

1.5. Монтажной организацией при сдаче-приемке электромонтажных работ должны быть составлены акты, протоколы, ведомости или журналы для всех видов работ, которые проводились на данном объекте.

1.6. Комплект приемо-сдаточной документации после его заполнения передается рабочей комиссии. Ниже приведен образец обложки к комплекту приемо-сдаточной документации на электромонтажные работы.

1.7. Формы приемо-сдаточной документации, кроме оговоренных во вводной части к каждому разделу, заполняются в двух экземплярах на пишущей машинке или от руки (чернилами или шариковой ручкой). Записи должны быть четкими и ясными. Не допускается подчистка цифр. При необходимости внесения изменений следует ненужное зачеркнуть и рядом сделать правильную запись.

1.8. Документы общего характера (формы N 1 - 6) представляются вместе с приемо-сдаточной документацией на виды электромонтажных работ по сдаваемому комплексу работ (отдельной зоны, сооружения и т.п.).

1.9. Передача смонтированного электрооборудования под наладку осуществляется электромонтажной организацией письмом в адреса заказчика и пусконаладочной организация. Форма письма - произвольная.

ИС МЕГАНОРМ: примечание.

Взамен СНиП III-33-76 Постановлением Госстроя СССР от 11.12.1985 N 215 с 1 января 1986 года введены в действие СНиП 3.05.06-85.

1.10. Объем опробований и испытаний электрооборудования, выполняемых электромонтажными организациями, определен требованиями главы СНиП III-33-76 "Электротехнические устройства" и главы 1-8 ПУЭ "Объем и нормы приемо-сдаточных испытаний электрооборудования".

1.11. При заполнении протоколов и актов в графе "Результат" или аналогичных следует ставить:

"Норма" - в случае, если при оценке общего состояния элементов электроустановки по внешнему осмотру, качества установки, работы механических блокировок, одновременности замыкания и размыкания контактов и т.п. отклонений не обнаружено;

"Произведено" - в случае выполнения контрольных включений, регулировок, ревизий или контрольных вкатываний выдвижных элементов оборудования;

"Годен" ("годна") - при заполнении графы "Заключение", если параметры аппарата или линий при осмотрах и проверках соответствуют техническим условиям;

"Есть" - при заполнении граф о наличии закороток в свободных вторичных обмотках трансформатора тока и в других аналогичных случаях.

2. ФОРМЫ ДОКУМЕНТОВ ОБЩЕГО ХАРАКТЕРА

2.1. К документам общего характера относятся приемо-сдаточная документация по сдаче-приемке электромонтажных работ, определенная действующими нормативными документами, а также приемо-сдаточная документация, являющаяся обязательной для всех работ, независимо от их видов.

ИС МЕГАНОРМ: примечание.

Взамен СНиП III-33-76 Постановлением Госстроя СССР от 11.12.1985 N 215 с 1 января 1986 года введены в действие СНиП 3.05.06-85.

2.2. К документам, определенным действующим нормативным документом - главой СНиП III-33-76 "Приемка в эксплуатацию законченных строительством предприятий, зданий и сооружений. Основные положения", относятся акт приемки оборудования и прикладываемая к нему ведомость электромонтажных недоделок, не препятствующих комплексному опробованию.

2.3. Акт приемки оборудования и приложение к нему входят в комплект технической документации по сдаче-приемке электромонтажных работ.

2.4. К приемо-сдаточной документации, являющейся обязательной для всех видов работ, относятся:

а) содержание комплекта технической документации по сдаче-приемке электромонтажных работ (форма N 1);

б) акт приемки оборудования (форма N 2);

в) ведомость электромонтажных недоделок, не препятствующих комплексному опробованию, - Приложение к форме N 2 (форма N 3);

г) ведомость смонтированного электрооборудования, переданного в эксплуатацию (форма N 4);

д) акт готовности объекта строительства к производству электромонтажных работ (форма N 5);

е) акт приемки электрооборудования в монтаж (форма N 6).

2.5. Справка о ликвидации недоделок передается заказчику отдельно и в состав технической документации не входит. Образец справки приведен ниже.

2.6. Ведомость смонтированного электрооборудования, переданного в эксплуатацию (форма N 4), а также акт приемки оборудования (форма N 2) и Приложение к нему (форма N 3) следует заполнять в двух экземплярах: первый - для комплекта технической документации по сдаче-приемке электромонтажных работ, второй - для субподрядной монтажной организации.

2.7. В ведомость смонтированного электрооборудования, переданного в эксплуатацию (форма N 4), следует включать все электрооборудование поставки заказчика (генподрядчика). Комплектное электрооборудование записывается в ведомость без детализации оборудования и аппаратуры, установленных на нем.

Например: щит станций управления 3 ЩСУ, состоящий из 15 панелей, по чертежу 132451.

Электрооборудование, поставляемое россыпью, независимо от его укрупнения в блоки в мастерских электромонтажных заготовок, вносится в ведомость отдельными позициями.

2.8. Акт готовности объекта строительства к производству электромонтажных работ (форма N 5) подготавливается представителями строительной организации при участии электромонтажников, которые определяют соответствие состояния помещений требованиям главы СНиП II-33-76, чертежам строительных заданий и проекта производства работ. Акт подписывается членами комиссии в составе представителей заказчика строительной и электромонтажной организаций.

(Образец обложки к комплекту

технической документации по сдаче-приемке

электромонтажных работ)

__________________________________________________________________

(министерство или ведомство)

__________________________________________________________________

(главное управление)

__________________________________________________________________

(трест)

__________________________________________________________________

(монтажное управление)

Техническая документация по сдаче-приемке

электромонтажных работ

__________________________

(объект)

__________________________

(заказчик)

___________________________

(город, год)

Форма N 1

СОДЕРЖАНИЕ

комплекта технической документации по сдаче-приемке

электромонтажных работ

────┬─────────────────────────────────┬─────────┬──────────┬──────

N │ Документы │ Номер │Количество│Приме-

п.п.│ │документа│ листов │чание

────┼─────────────────────────────────┼─────────┼──────────┼──────

I │Комплект рабочих чертежей элект- │ │ │

│ротехнической части - исполни- │ │ │

│тельная документация │ │ │

────┼─────────────────────────────────┼─────────┼──────────┼──────

│ │ │ │

────┴─────────────────────────────────┴─────────┴──────────┴──────

────┼─────────────────────────────────┼─────────┼──────────┼──────

II │Комплект заводской документации │ │ │

│(паспорта электрооборудования, │ │ │

│протоколы заводских испытаний, │ │ │

│инструкции по монтажу, наладке и │ │ │

│эксплуатации, ведомости заводско-│ │ │

│го комплекта запасных частей, │ │ │

│инструмента и приспособлений) │ │ │

────┼─────────────────────────────────┼─────────┼──────────┼──────

│ │ │ │

────┴─────────────────────────────────┴─────────┴──────────┴──────

────┬─────────────────────────────────┬─────────┬──────────┬──────

III │Акты, протоколы, перечни, ведо- │ │ │

│мости, журналы по электромонтаж- │ │ │

│ным работам и по строительным │ │ │

│работам, связанным с монтажом │ │ │

│электротехнических устройств │ │ │

────┼─────────────────────────────────┼─────────┼──────────┼──────

│ │ │ │

────┼─────────────────────────────────┼─────────┼──────────┼──────

│ │ │ │

────┼─────────────────────────────────┼─────────┼──────────┼──────

│ │ │ │

Представитель

монтажной организации ________________________ ( )

(подпись)

Форма N 2

АКТ

приемки оборудования

__________________________________________________________________

(электроустановка, система, зона или сооружение)

__________________________________________________________________

смонтированного в ________________________________________________

__________________________________________________________________

(наименование цеха, здания, сооружения)

входящем в состав ________________________________________________

__________________________________________________________________

(наименование объекта, его очереди, пускового комплекса)

___________________________________ __________________ 19__ г.

(город)

Рабочая комиссия, назначенная __________________________________

__________________________________________________________________

(наименование предприятия или организации заказчика,

__________________________________________________________________

назначивших рабочую комиссию)

приказом от ______________ 19__ г. N __________________ в составе:

председателя _____________________________________________________

(должность, фамилия, и., о.)

членов комиссии: _________________________________________________

(должности, фамилии, и., о., организации)

__________________________________________________________________

представителей привлеченных организаций: _________________________

__________________________________________________________________

(фамилии, и., о., должности, организации)

произвела осмотр электрооборудования и проверку электромонтажных

работ, выполненных _______________________________________________

__________________________________________________________________

(наименование монтажной организации)

и составила настоящий акт о нижеследующем:

1. К приемке предъявлено следующее законченное электромонтажом

оборудование: ____________________________________________________

(перечень электрооборудования, его краткая

__________________________________________________________________

техническая характеристика)

2. Электромонтажные работы выполнены по проекту ________________

__________________________________________________________________

(наименование проектной организации, N томов проекта

__________________________________________________________________

(чертежей), дата составления)

3. Электромонтажные работы начаты ______________________________

(дата)

окончены _______________________

(дата)

4. Рабочей комиссией произведены следующие дополнительные

испытания и опробования оборудования (кроме испытаний

и опробований, зафиксированных в исполнительной документации,

предъявленной генподрядчиком): ___________________________________

__________________________________________________________________

5. Имеющиеся недоделки в предъявленном к приемке оборудовании,

не препятствующие комплексному опробованию, подлежат устранению в

сроки, указанные в приложении к настоящему акту.

6. Перечень приемо-сдаточной документации, прилагаемой к акту:

__________________________________________________________________

Решение рабочей комиссии

Работы по монтажу предъявленного электрооборудования выполнены

в соответствии с проектом, стандартами, строительными нормами и

правилами, действующими техническими условиями и отвечают

требованиям его приемки для комплексного опробования.

Предъявленное к приемке электрооборудование, указанное в п. 1

настоящего акта, считать принятым с ________________ 19___ г. для

комплексного опробования с оценкой качества выполненных работ ____

__________________________________________________________________

(отлично, хорошо, удовлетворительно)

Председатель рабочей комиссии _________________ ( )

(подпись)

Члены рабочей комиссии: _________________ ( )

(подпись)

_________________ ( )

(подпись)

Сдали: Приняли:

Представители генподрядчика Представители

и электромонтажной организации заказчика

______________ ( ) _____________ ( )

(подпись) (подпись)

Заключение

по результатам комплексного

опробования оборудования

Оборудование, указанное в п. 1 настоящего акта, прошло

комплексное опробование __________________________________________

с _____________________ 19 __ г. по ___________________ 19 __ г. в

течение __________ часов (дней) в соответствии с установленным

заказчиком (застройщиком) порядком.

Оборудование, прошедшее комплексное опробование ______________

__________________________________________________________________

считать готовым к эксплуатации и принятым с ______________ 19 г.

__________________________________________________________________

(для предъявления государственной приемочной комиссии, в

__________________________________________________________________

эксплуатацию)

__________________________________________________________________

с оценкой качества выполненных монтажных работ

__________________________________________________________________

(отлично, хорошо, удовлетворительно)

Недоделки, выявленные в процессе комплексного опробования, не

препятствуют нормальной эксплуатации объекта производственного

назначения и подлежат устранению организациями в сроки, указанные

в Приложении к настоящему акту.

Председатель рабочей комиссии _________________ ( )

(подпись)

Члены рабочей комиссии: _________________ ( )

(подписи)

Представители привлеченных _________________ ( )

организаций (подписи)

Форма N 3

Приложение

к акту приемки оборудования

ВЕДОМОСТЬ

электромонтажных недоделок, не препятствующих

комплексному опробованию

───┬─────────────────────────────┬─────────────────┬──────────────

N │ Недоделка │ Срок устранения │ Кто устраняет

п/п│ │ │

───┼─────────────────────────────┼─────────────────┼──────────────

│ │ │

Представитель Представитель Представитель

электромонтажной генподрядной заказчика

организации организации

_________ ( ) _________ ( ) _________ ( )

(подпись) (подпись) (подпись)

Форма N 4

ВЕДОМОСТЬ

смонтированного электрооборудования,

переданного в эксплуатацию _______ 19 г.

───┬──────────────────────────────────────┬────────────┬──────────

N │ Электрооборудование │ Количество │Примечание

п/п│ │ │

───┼──────────────────────────────────────┼────────────┼──────────

I │Комплектное электрооборудование │ │

│(КТП, КРУ, ЩСУ, щиты, пульты и т.п.) │ │

───┼──────────────────────────────────────┼────────────┼──────────

───┴──────────────────────────────────────┴────────────┴──────────

───┬──────────────────────────────────────┬────────────┬──────────

II │Отдельно стоящее электрооборудование │ │

───┼──────────────────────────────────────┼────────────┼──────────

│ │ │

Представитель Представитель Представитель

электромонтажной генподрядной заказчика

организации организации

_________ ( ) _________ ( ) _________ ( )

(подпись) (подпись) (подпись)

Форма N 5

АКТ

готовности объекта строительства

к производству электромонтажных работ

_________________ 19 __ г.

Комиссия в составе: от строительной организации

__________________________________________________________________

(должность, фамилия, и., о., организация)

от заказчика _____________________________________________________

(должность, фамилия, и, о., организация)

от электромонтажной организации __________________________________

__________________________________________________________________

(должность, фамилия, и., о., организация)

произвела осмотр помещений (сооружений), передаваемых для

производства электромонтажных работ.

1. Для производства электромонтажных работ передаются:

__________________________________________________________________

(помещения, сооружения)

2. Помещения (сооружения) выполнены по _________________________

__________________________________________________________________

(указать проект, N чертежа)

с учетом чертежей строительных заданий ___________________________

__________________________________________________________________

(наименование проектной организации, N чертежей

__________________________________________________________________

строительных заданий)

а также требований проекта производства работ ____________________

__________________________________________________________________

(наименование организации-разработчика ППР, N чертежей ППР)

Состояние помещений (сооружений) _______________________________

__________________________________________________________________

(соответствует, не соответствует)

требованиям пп. 1.14; 1,18; 1.19; 1.20; 1.21; 1.22; 1.23; 3.5;

3.27; 6.2; 10.3; 10.4; 10.5 главы СНиП III-33-76, чертежам

строительных заданий и требованиям проекта производства работ.

Перечисленные в п. 1 настоящего акта помещения (сооружения)

__________________________________________________________________

(пригодны, непригодны)

для производства электромонтажных работ с ____________ 19 г.

3. Недоделки, _________________________________________ началу

(препятствующие, не препятствующие)

электромонтажных работ, подлежат устранению в следующие сроки:

───┬─────────────────────────┬────────────┬──────────┬────────────

N │ Помещение │ Недоделка │ Срок │ Кто

п/п│ (сооружение) │ │устранения│ устраняет

───┼─────────────────────────┼────────────┼──────────┼────────────

│ │ │ │

Сдали: Приняли:

Представитель Представитель

строительной организации заказчика

_______________ ( ) ______________ ( )

(подпись) (подпись)

Представитель

электромонтажной

организации

______________ ( )

(подпись)

Форма N 6

АКТ

приемки электрооборудования в монтаж

___________ 19___ г.

Комиссия в составе: от заказчика _______________________________

__________________________________________________________________

(должность, фамилия, и., о.)

от электромонтажной организации __________________________________

(должность, фамилия, и., о.)

произвела сдачу-приемку __________________________________________

__________________________________________________________________

(на приобъектном складе подрядной организации)

электрооборудования, предназначенного для монтажа ________________

__________________________________________________________________

(наименование объекта)

Электрооборудование ____________________________________________

(соответствует, не соответствует)

требованиям пп. 1.2 и 1.3 главы СНиП III-33-76.

───┬────────────┬────────────┬────┬─────────┬──────┬─────┬────────

N │Оборудование│ Завод- │Тип │Заводской│Коли- │Место│Наличие

п/п│ │изготовитель│ │ номер │чество│уста-│или от-

│ │ │ │ │ │новки│сутствие

│ │ │ │ │ │ │наружных

│ │ │ │ │ │ │дефектов

───┼────────────┼────────────┼────┼─────────┼──────┼─────┼────────

│ │ │ │ │ │ │

Сдал: Приняли:

Представитель Представитель Представители

заказчика генподрядной электромонтажной

организации организации

__________( ) __________( ) _________( )

(подпись) (подпись) (подпись)

_________( )

(подпись)

(Образец)

СПРАВКА

о ликвидации недоделок

_________________ 19 __ г.

Комиссия в составе: от заказчика _______________________________

__________________________________________________________________

(должность, фамилия, и., о.)

от электромонтажной организации __________________________________

__________________________________________________________________

(должность, фамилия, и., о.)

произвела осмотр и сдачу-приемку выполненных электромонтажной

организацией работ по ликвидации недоделок, перечисленных в

Приложении к акту приемки оборудования от ___________ 19__ г.

Ликвидированы следующие недоделки: _____________________________

__________________________________________________________________

Представитель Представитель

заказчика электромонтажной

организации

____________ ( ) ______________ ( )

(подпись) (подпись)

3. ФОРМЫ ДОКУМЕНТОВ

ПО РАСПРЕДЕЛИТЕЛЬНЫМ УСТРОЙСТВАМ

И ПОДСТАНЦИЯМ НАПРЯЖЕНИЕМ ДО 110 кВ

3.1. К документам по распределительным устройствам и подстанциям до 110 кВ относятся:

а) протокол осмотра и проверки комплектной трансформаторной подстанции (КТП) (форма N 7);

б) протокол осмотра и проверки комплектного распределительного устройства (КРУ) (форма N 8);

в) протокол осмотра и проверки масляных выключателей (форма N 9);

г) протокол осмотра и проверки воздушных выключателей (форма N 10);

д) протокол осмотра и проверки разъединителей (отделителей, короткозамыкателей) (форма N 11);

е) протокол осмотра и проверки выключателей нагрузки (форма N 12);

ж) протокол осмотра и проверки измерительных трансформаторов (форма N 13);

з) протокол заливки электрических аппаратов в открытых распределительных устройствах трансформаторным маслом (форма N 14);

и) протокол осмотра конденсаторов для повышения коэффициента мощности (форма N 15);

к) протокол осмотра и проверки статических преобразователей (форма N 16);

л) протокол проверки бетонных реакторов (форма N 17);

м) протокол сушки бетонного реактора (форма N 18);

н) протокол осмотра и проверки контактных соединений ошиновки (форма N 19).

3.2. При заполнении протоколов осмотра и проверки масляных выключателей (форма N 9), воздушных выключателей (форма N 10) и разъединителей (форма N 11) следует иметь в виду универсальность вышеуказанных форм для всех видов выключателей и разъединителей, поэтому при проверках заполняются только графы, относящиеся к данному типу электрооборудования.

3.3. Протоколы осмотра и проверки масляных выключателей (форма N 9) и разъединителей (форма N 11) следует заполнять не только отдельно стоящих аппаратов, но и для аппаратов, встроенных в КРУ.

3.4. При заполнении протокола осмотра и проверки контактных соединений ошиновки (форма N 19) необходимо руководствоваться следующими требованиями:

а) у неразборных (сварных и паяных) соединений проверяется качество швов, которые не должны иметь трещин, подрезов, незаплавленных кратеров;

б) у спрессованных соединений проверяются соосность лунок и отсутствие трещин в них;

в) плотность прилегания контактных поверхностей у плоских разборных контактных соединений проверяется щупом толщиной 0,03 мм (щуп вводится между сопрягаемыми плоскостями не далее зоны, ограниченной периметром гайки или шайбы);

г) разборка болтовых контактных соединений производится в случае, если монтаж выполняется в отсутствии заказчика. Производится она выборочно на 2 - 3 соединениях. При обнаружении незачищенных контактных поверхностей или при отсутствии консервирующей смазки на них дополнительно разбирается в два раза больше соединений. При обнаружении хотя бы одного незачищенного или без смазки контакта производится переборка всех контактов и их подготовка.

В соответствии с ГОСТ 17441-78 при приемо-сдаточных испытаниях должно производиться измерение переходного сопротивления контактных соединений. Указанная работа должна выполняться наладочной организацией с оформлением дополнительного протокола.

3.5. При сдаче распределительных устройств и подстанций напряжением до 110 кВ вместе с документацией (формы N 7 - 19) передаются документы общего характера (формы N 1 - 6).

Форма N 7

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки комплектной

трансформаторной подстанции (КТП)

───┬──────────────────────────────────────────┬───────────────────

N │ Программа │ Результат

п/п│ │

───┼──────────────────────────────────────────┼───────────────────

1 │Общее состояние трансформатора и других │

│элементов КТП по внешнему осмотру │

2 │Качество установки │

3 │Контрольное включение разъединителей и │

│выключателей нагрузки │

4 │Работа механических блокировок │

5 │Работа дверей и замков │

6 │Необходимые надписи │

Заключение _______________________________________________________

__________________________________________________________________

Осмотр и проверку произвел _______________ ( )

(подпись)

Производитель работ (мастер) _______________ ( )

(подпись)

Форма N 8

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки комплектного

распределительного устройства

(КРУ) ______________________ кВ (из _____________________ камер

(количество)

серии _____________________ завода _________________________)

───┬──────────────────────────────────────────────────┬───────────

N │ Программа │ Результат

п/п│ │

───┼──────────────────────────────────────────────────┼───────────

1 │Общее состояние элементов ячеек КРУ по │

│внешнему осмотру │

2 │Качество установки │

3 │Отсутствие качания и надежная фиксация выкатных │

│элементов во включенном и контрольном положениях │

4 │Состояние разъединительных розеток │

5 │Работа шторок │

6 │Смазка всех трущихся деталей и контактов │

7 │Контрольное вкатывание выдвижного элемента │

8 │Работа механических блокировок │

9 │Контрольные включения ВМ, РВ, ВН │

10 │Работа дверок, замков │

11 │Необходимые надписи │

Заключение _______________________________________________________

__________________________________________________________________

Осмотр и проверку произвел _______________ ( )

(подпись)

Производитель работ _______________ ( )

(подпись)

Форма N 9

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки масляных выключателей

────────────────────────────────────────┬────────────┬────────────

Номер ячейки │ │

────────────────────────────────────────┼────────────┼────────────

Тип, напряжение, ток │ │

────────────────────────────────────────┼────────────┼────────────

Заводской номер │ │

────────────────────────────────────────┼────────────┼────────────

Тип привода │ │

────────────────────────────────────────┼────────────┼────────────

Заводской номер привода │ │

────────────────────────────────────────┼────────────┼────────────

Общее состояние элементов │ │

выключателя по внешнему │ │

осмотру │ │

───┬────────────────────────────────────┼────────────┼────────────

N │ Проверка │ Результат │ Результат

п/п│ │ по фазам │ по фазам

│ ├───┬────┬───┼───┬────┬───

│ │ А │ Б │ С │ А │ Б │ С

───┼────────────────────────────────────┼───┼────┼───┼───┼────┼───

1 │Состояние контактных поверхностей и │ │ │ │ │ │

│контактных пружин │ │ │ │ │ │

2 │Ход подвижной контактной системы, мм│ │ │ │ │ │

3 │Ход в контактах, мм │ │ │ │ │ │

4 │Одновременность размыкания и замыка-│ │ │ │ │ │

│ния контактов │ │ │ │ │ │

5 │Состояние дугогасительных устройств │ │ │ │ │ │

6 │Состояние бакелитовых цилиндров или │ │ │ │ │ │

│внутрибаковой изоляции │ │ │ │ │ │

7 │Регулировка приводного механизма │ │ │ │ │ │

8 │Смазка трущихся деталей │ │ │ │ │ │

9 │Производство контрольных включений │ │ │ │ │ │

Заключение _______________________________________________________

__________________________________________________________________

Осмотр и проверку произвел _________________ ( )

(подпись)

Производитель работ (мастер) _______________ ( )

(подпись)

Форма N 10

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки воздушных выключателей

──────────────────────────────────────────┬───────────┬──────────

Номер ячейки │ │

──────────────────────────────────────────┼───────────┼──────────

Тип, напряжение, ток │ │

──────────────────────────────────────────┼───────────┼──────────

Заводской номер │ │

──────────────────────────────────────────┼───────────┼──────────

Общее состояние элементов выключателя │ │

по внешнему осмотру _________________ │ │

───┬──────────────────────────────────────┼───────────┼───────────

N │ Проверка │ Результат │ Результат

п/п│ │ по фазам │ по фазам

│ ├───┬───┬───┼───┬───┬───

│ │ А │ Б │ С │ А │ Б │ С

───┼──────────────────────────────────────┼───┼───┼───┼───┼───┼───

1 │Состояние контактной поверхности и │ │ │ │ │ │

│контактных пружин │ │ │ │ │ │

2 │Соосность контактов │ │ │ │ │ │

3 │Ход в контактах, мм: │ │ │ │ │ │

│гасительной камеры контакта разъедини-│ │ │ │ │ │

│теля │ │ │ │ │ │

4 │Одновременность замыкания контактов в │ │ │ │ │ │

│пределах фазы │ │ │ │ │ │

5 │Последовательность замыкания контактов│ │ │ │ │ │

│гасительной камеры и разъединителя │ │ │ │ │ │

6 │Гидравлическое испытание изоляторов: │ │ │ │ │ │

│расход воздуха на: │ │ │ │ │ │

│ включение, л │ │ │ │ │ │

│ отключение, л │ │ │ │ │ │

│ цикл операций АПВ, л │ │ │ │ │ │

│ утечку воздуха, л/ч │ │ │ │ │ │

│ продувку выключателя, л/ч │ │ │ │ │ │

Заключение _______________________________________________________

__________________________________________________________________

Осмотр и проверку произвел ______________ ( )

(подпись)

Производитель работ (мастер) ______________ ( )

(подпись)

Форма N 11

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки разъединителей

(отделителей, короткозамыкателей)

─────────┬───┬──────┬──────────┬──────────┬─────────┬──────┬───────┬───────┬─────────┬──────┬───────┬───────┬────────┬───────┬─────

Место │Тип│Завод-│Общее сос-│Вытягиваю-│Одновре- │Отсут-│Глуби- │Рассто-│ Угол │Холос-│Откло- │Механи-│Произве-│Смазка │Зак-

установки│ │ской │тояние │щее усилие│менность │ствие │на │яние │раскрытия│той │нение │ческая │дено │на тру-│люче-

│ │номер │элементов │ножей, │включения│пере- │вхож- │между │ ножей │ход │коло- │блоки- │конт- │щихся │ние

│ │ │разъедини-│кГс <1> │ножей │косов │дения │вклю- ├────┬────┤руко- │нок от │ровка │рольных │частях │

│ │ │теля (от- ├─────┬────┤(3, 5, │и │щупа в │ченными│нор-│фак-│ятки │верти- │разъе- │включе- │и кон- │

│ │ │делителя, │глав-│за- │10 мм для│ударов│кон- │ножами │ма- │ти- │при- │кали │дините-│ний │тактах │

│ │ │коротко- │ных │зем-│разъеди- │ │такт, │и упо- │тив-│чес-│вода, │(не │ля с │ │ │

│ │ │замыкате- │ │ляю-│нителей │ │мм │ром, мм│ный │кий │град.2│более │выклю- │ │ │

│ │ │ля) по │ │щих │10, 35, │ │ │(должно│ │ │ │2,5 мм)│чате- │ │ │

│ │ │внешнему │ │ │110 кВ │ │ │быть │ │ │ │ │лем или│ │ │

│ │ │осмотру │ │ │соответ- │ │ │5 мм) │ │ │ │ │зазем- │ │ │

│ │ │ │ │ │ственно) │ │ │ │ │ │ │ │ляющими│ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ножами │ │ │

─────────┼───┼──────┼──────────┼─────┼────┼─────────┼──────┼───────┼───────┼────┼────┼──────┼───────┼───────┼────────┼───────┼─────

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

--------------------------------

<1> Графа заполняется только для разъединителей (отделителей,

короткозамыкателей) напряжением выше 10 кВ.

<2> Согласно п. 2.23 СНиП III-33-76 холостой ход рукоятки

привода должен быть не более 5 град.

Осмотр и проверку произвел _________________ ( )

(подпись)

Производитель работ (мастер) _______________ ( )

(подпись)

Форма N 12

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки выключателей нагрузки

─────┬──────────┬──────┬─────────┬─────┬──────────┬──────┬──────┬────

Место│ Тип │Общее │ Угол │Ход │ Работа │Смазка│Произ-│Зак-

уста-├─────┬────┤состо-│поворота,│дуго-├─────┬────┤тру- │ведено│лю-

новки│вык- │при-│яние │ град. │гаси-│меха-│фик-│щихся │конт- │че-

│люча-│вода│эле- ├────┬────┤тель-│низма│са- │дета- │роль- │ние

│теля │ │ментов│но- │вала│ных │сво- │тора│лей │ных │

│ │ │выклю-│жей │ │ножей│бод- │ │ │вклю- │

│ │ │чателя│при │ │в ка-│ного │ │ │чений │

│ │ │по │отк-│ │ме- │рас- │ │ │ │

│ │ │внеш- │лю- │ │рах, │цеп- │ │ │ │

│ │ │нему │че- │ │мм │ления│ │ │ │

│ │ │осмот-│нии │ │ │ │ │ │ │

│ │ │ру │ │ │ │ │ │ │ │

─────┼─────┼────┼──────┼────┼────┼─────┼─────┼────┼──────┼──────┼────

│ │ │ │ │ │ │ │ │ │ │

Осмотр и проверку произвел _________________ ( )

(подпись)

Производитель работ (мастер) _______________ ( )

(подпись)

Форма N 13

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки измерительных трансформаторов

─────┬───┬─────────┬─────────┬───────┬───────────────────┬────────

Место│Тип│Заводской│ Общее │Уровень│Наличие закоротки │Заключе-

уста-│ │ номер │состояние│ масла │на выводах свобод- │ние

новки│ │ │ по │ │ных вторичных обмо-│

│ │ │ внешнему│ │ток трансформатора │

│ │ │ осмотру │ │тока │

─────┼───┼─────────┼─────────┼───────┼───────────────────┼────────

│ │ │ │ │ │

Осмотр и проверку произвел _________________ ( )

(подпись)

Производитель работ (мастер) _______________ ( )

(подпись)

Форма N 14

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

заливки электрических аппаратов в открытых

распределительных устройствах трансформаторным маслом

────┬──────┬─────┬───────┬─────┬──────┬─────────┬───────┬─────────

Дата│Наиме-│Номер│Заводс-│Номи-│Про- │ Заливка │Дата │Фамилия и

│нова- │ячей-│кой но-│наль-│бивное│полностью│испыта-│подпись

│ние, │ки │мер ап-│ное │напря-│ или │ния │исполни-

│тип и │ │парата │нап- │жение │частичный│масла и│теля

│крат- │ │ │ряже-│при │ долив │номер │

│кая │ │ │ние │испы- │ │прото- │

│харак-│ │ │сети,│тании │ │кола │

│терис-│ │ │кВ │масла,│ │ │

│тика │ │ │ │кВ │ │ │

│аппа- │ │ │ │ │ │ │

│рата │ │ │ │ │ │ │

────┼──────┼─────┼───────┼─────┼──────┼─────────┼───────┼─────────

│ │ │ │ │ │ │ │

Производитель работ (мастер) _______________ ( )

(подпись)

Форма N 15

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра конденсаторов типа _____________ напряжением ____ В

для повышения коэффициента мощности

───┬───────────────┬────────────────────┬─────────────┬───────────

N │Заводской номер│Состояние изоляторов│ Состояние │Заключение

п/п│ │по внешнему осмотру │ корпуса по │

│ │ по фазам │ внешнему │

│ ├──────┬──────┬──────┤ осмотру │

│ │ А │ Б │ С │ │

───┼───────────────┼──────┼──────┼──────┼─────────────┼───────────

│ │ │ │ │ │

Осмотр произвел _______________ ( )

(подпись)

Производитель работ (мастер) _______________ ( )

(подпись)

Форма N 16

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки статических преобразователей

─────────┬─────┬─────────┬───────────────────────────┬────────────

Место │ Тип │Заводской│ Общее состояние элементов │ Заключение

установки│ │ номер │ преобразователя по │

│ │ │ внешнему осмотру │

─────────┼─────┼─────────┼───────────────────────────┼────────────

│ │ │ │

Осмотр и проверку произвел _________________ ( )

(подпись)

Производитель работ (мастер) _______________ ( )

(подпись)

Форма N 17

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

проверки бетонных реакторов _______________

(тип)

────────┬────────┬─────────┬────────────────┬─────────────┬───────

Номер │Место │Заводской│Общее состояние │Сопротивление│Заклю-

фазы │установ-│ номер │ реактора по │изоляции об- │чение

реактора│ки │ │внешнему осмотру│моток относи-│

│ │ │ │тельно бол- │

│ │ │ │тов, МОм <1> │

────────┼────────┼─────────┼────────────────┼─────────────┼───────

│ │ │ │ │

Сопротивление изоляции замерено мегомметром на напряжение

_____ В, типа ______________, заводской номер ___________.

--------------------------------

<1> Согласно требованиям п. I-8-25 ПУЭ-76 сопротивление

изоляции обмоток должно быть не менее 0,5 МОм.

Проверку произвел _______________ ( )

(подпись)

Производитель работ (мастер) _______________ ( )

(подпись)

Форма N 18

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

сушки бетонного реактора

Завод-изготовитель ____________________________________________,

тип_________, заводской номер _________, напряжение __________ В,

реактивность _________%, номинальный ток __________ А.

Краткое описание метода и схемы сушки:

__________________________________________________________________

Сушка начата __________, окончена __________.

(дата) (дата)

Сопротивление изоляции замерено мегомметром на напряжение____ В,

типа _______________, со шкалой ___________ МОм, заводской номер

_____________.

────┬──────┬────────────┬─────────────────┬────────────────┬──────

Дата│Темпе-│ Сушка │ Сушка током │ Сопротивление │Приме-

и │ратура│ горячим ├────┬──────┬─────┤ изоляции, МОм, │чание,

часы│наруж-│ воздухом │ток,│напря-│тем- │ по фазам │фами-

за- │ного ├──────┬─────┤ А │жение,│пера-├────┬─────┬─────┤лия и

ме- │возду-│темпе-│тем- │ │В │тура │ниж-│сред-│верх-│под-

ра │ха, °С│ратура│пера-│ │ │об- │ней │ней │ней │пись

│ │вход- │тура │ │ │мот- │ │ │ │дежур-

│ │ного │реак-│ │ │ки, │ │ │ │ного

│ │возду-│тора,│ │ │°С │ │ │ │

│ │ха, °С│°С │ │ │ │ │ │ │

────┼──────┼──────┼─────┼────┼──────┼─────┼────┼─────┼─────┼──────

│ │ │ │ │ │ │ │ │ │

Заключение _______________________________________________________

__________________________________________________________________

Сушку произвел _______________ ( )

(подпись)

Производитель работ (мастер) _______________ ( )

(подпись)

Форма N 19

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки контактных соединений ошиновки

Комиссия в составе: от электромонтажной организации

__________________________________________________________________

(должность, фамилия, и., о.)

от заказчика _____________________________________________________

(должность, фамилия, и., о.)

произвела осмотр, выборочную проверку затяжки и

вскрытие ______________ (не менее 2 - 3) болтовых, осмотр и

(количество)

проверку спрессованных и сварных контактных соединений

ошиновки _________________________________________________________

(наименование узла)

__________________________________________________________________

При осмотре и проверке установлено:

1. У плоских разборных контактных соединений плотность прилегания контактных поверхностей (не) соответствует требованиям ГОСТ 17441-78.

2. В спрессованных контактных соединениях:

а) длина и диаметр спрессованной части (не) соответствуют требованиям инструкции по монтажу соединительных зажимов данного типа;

б) на поверхностях соединителей и зажимов отсутствуют (имеются) трещины, значительная коррозия и механические повреждения;

в) кривизна опрессованных соединителей (не) превышает 3% их длины;

г) стальные сердечники расположены (не) симметрично.

3. В сварных контактных соединениях:

а) отсутствуют (имеются) пережоги наружного повива проводов;

б) глубина усадочных раковин не превышает (превышает) 1/3 диаметра провода.

Соединение шин сваркой выполнено сварщиком

__________________________________________________________________

(фамилия, и., о.)

имеющим удостоверение N _________, выданное ______________________

(кем выдано)

__________________________________________________________________

________________________________ 19 __ г.

Заключение. Контактные соединения (не) удовлетворяют

требованиям ГОСТ 10434-76.

Представитель электромонтажной организации

_____________________ ( )

(подпись)

Представитель заказчика

_____________________ ( )

(подпись)

4. ФОРМЫ ДОКУМЕНТОВ

ПО РАСПРЕДЕЛИТЕЛЬНЫМ УСТРОЙСТВАМ И ПОДСТАНЦИЯМ

НАПРЯЖЕНИЕМ 330 - 500 кВ

4.1. К документам по распределительным устройствам и подстанциям напряжением 330 - 500 кВ относятся:

а) протокол ревизии и монтажа воздушного выключателя напряжением 330 - 500 кВ (форма N 20);

б) протокол гидравлических испытаний изоляторов воздушного выключателя напряжением 330 - 500 кВ (форма N 21);

в) протокол ревизии и монтажа разъединителя напряжением 330 - 500 кВ (форма N 22);

г) протокол ревизии и монтажа разрядника напряжением 330 - 500 кВ (форма N 23);

д) протокол ревизии и монтажа измерительного трансформатора напряжением 330 - 500 кВ (форма N 24);

е) протокол монтажа ошиновки открытого распределительного устройства напряжением 330 - 500 кВ (форма N 25);

ж) протокол ревизии и монтажа конденсатора связи напряжением 330 - 500 кВ (форма N 26);

з) протокол монтажа воздухопроводов компрессорной на подстанции 330 - 500 кВ (форма N 27);

и) протокол монтажа компрессора на подстанции 330 - 500 кВ (форма N 28).

4.2. При заполнении протокола следует перечислять узлы, которые подвергались ревизии и испытаниям в связи с нарушением заводской упаковки, условий хранения и т.п.

4.3. В протоколе ревизии и монтажа воздушного выключателя пункт 2 следует заполнять только для выключателей типа ВВБ, пункт 3 - для ВВБ и ВНВ, пункт 4 - для ВНВ и ВВ, пункт 5 - для ВВ, пункт 7 и 9 - для ВНВ, пункт 8 - для ВВБ и ВВ. При заполнения пункта 8 рекомендуется ставить "Выполнено", для выключателей типа ВВБ - указывать, на сколько миллиметров ножи не доходят до внутреннего края серебряных пластин.

4.4. Протокол гидравлических испытаний изоляторов нужно оформлять только при монтаже выключателей ВВ.

В графе "Результат" протокола рекомендуется ставить "Годен" или "Негоден".

4.5. В протоколе ревизии и монтажа разрядника пункт 4 нужно заполнять только для разрядников РВМК-330П и РВМГ-500.

4.6. Протокол осмотра и проверки контактных соединений ошиновок следует выполнять по форме N 19. Протокол магнитоскопии должен составляться по форме специализированной организации.

4.7. Испытание изоляторов повышенным напряжением промышленной частоты должно выполняться пусконаладочной организацией.

4.8. При сдаче распределительных устройств и подстанций напряжением 330 - 500 кВ вместе с документацией (формы N 20 - 28) передаются документы общего характера (формы N 1 - 6).

Форма N 20

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

ревизии и монтажа воздушного выключателя

напряжением 330 - 500 кВ

Номинальное напряжение _______ кВ, номинальный ток _______ А,

номинальная мощность отключения _________ МВ х А, оперативный

(постоянный)

ток ------------ напряжением ____ В, завод-изготовитель __________

(переменный)

___________________, тип ____________, заводской номер __________,

год изготовления 19__ г., наименование РУ, N ячейки ______________

__________________________________________________________________

Прибыл ___________ 19__ г.

Монтаж начат ____________ 19__ г., окончен __________ 19__ г.

Погода _________________________________________________________

(температура, °С; влажность, %)

Ревизия и монтаж произведены в соответствии с заводской

инструкцией ___________, технологической картой, установочными

(номер)

чертежами _____________, пп. 2.21, 2.22, 2.55 СНиП III-33-76,

(номера)

п. I-8-19, 1 ПУЭ-76.

───┬──────────────────────────────────────────┬───────────────────

N │ Наименование проверок и работ │Результаты по фазам

п/п│ ├──────┬──────┬─────

│ │ А │ В │ С

───┼──────────────────────────────────────────┼──────┼──────┼─────

1 │Состояние изоляторов, шкафов управления, │ │ │

│распределительного шкафа, дутьевых │ │ │

│клапанов, гасительных камер, растяжек, │ │ │

│конденсаторов, сопротивлений │ │ │

2 │Расстояние между бойками электромагнитов и│ │ │

│штоками пусковых клапанов, мм: │ │ │

│ по заводской инструкции │ │ │

│ фактическое │ │ │

3 │Горизонтальность установки опорных рам │ │ │

4 │Горизонтальность установки резервуаров │ │ │

5 │Гидравлические испытания изоляторов │ см. протокол

6 │Отклонение осей опорных колонок от │ │ │

│вертикали, мм: │ │ │

│ максимально допустимое │ │ │

│ по заводской инструкции │ │ │

│ фактическое │ │ │

7 │Зазор между натяжными фланцами и корпусами│ │ │

│натяжных устройств, мм: │ │ │

│ по заводской инструкции │ │ │

│ фактический │ │ │

8 │Ревизия дугогасительных камер │ │ │

9 │Расстояние между осями угловых механизмов,│ │ │

│мм: │ │ │

│ по заводской инструкции │ │ │

│ фактическое │ │ │

10 │Промывка контактных поверхностей бензином │ │ │

│Б-70, покрытие смазкой ЦИАТИМ-221 │ │ │

11 │Герметичность воздухопровода │ │ │

12 │Герметичность выключателя │ │ │

13 │Утечка воздуха из выключателя, МПа/ч: │ │ │

│ по заводской инструкции │ │ │

│ фактическая │ │ │

14 │Сопротивление опорной изоляции, МОм: │ 5000 │ 5000 │ 5000

│ минимально допустимое │ │ │

│ фактическое │ │ │

15 │Заземление выключателя │ │ │

Заключение _______________________________________________________

__________________________________________________________________

Примечания:

1. Пункт 2 заполняется только для выключателей ВВБ, пункт 3 -

для ВВБ и ВНБ, пункт 4 - для ВНВ и ВВ, пункт 5 - для ВВ, пункты 7

и 9 - для ВНВ, пункт 8 - для ВВБ и ВВ.

2. При заполнении пунктов 3 и 4 рекомендуется ставить

"Достигнута", при заполнении пунктов 8, 10, 15 - "Выполнено".

3. В пункте 8 для выключателей ВВБ указать, на сколько

Миллиметров ножи не доходят до внутреннего края серебряных

пластин.

Ревизию и монтаж произвел __________________ ( )

(подпись)

Производитель работ (мастер) _______________ ( )

(подпись)

Форма N 21

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

гидравлических испытаний изоляторов воздушного

выключателя напряжением 330 - 500 кВ

Тип выключателя _______________ , заводской номер ______________

тип фарфора __________________, температура воздуха _______ °С.

Испытания фарфора произведены в течение __________ мин с помощью

заводского приспособления ________________ и пресса _____________.

(тип, номер) (тип)

Манометр __________ класса опломбирован ____________ 19 г.

(тип)

──────────────────────────────┬──────────────────────────────┬──────────────────────────────

Фаза А │ Фаза В │ Фаза С

───┬─────┬──────┬───────┬─────┼───┬─────┬──────┬───────┬─────┼───┬─────┬──────┬─────┬───────

N │Номер│Внеш- │Испыта-│Ре- │ N │Номер│Внеш- │Испыта-│Ре- │ N │Номер│Внеш- │Ре- │Испыта-

п/п│фар- │ний │тельное│зуль-│п/п│фар- │ний │тельное│зуль-│п/п│фар- │ний │зуль-│тельное

│фора │осмотр│давле- │тат │ │фора │осмотр│давле- │тат │ │фора │осмотр│тат │давле-

│ │(от- │ние, │ │ │ │(от- │ние, │ │ │ │(от- │ │ние,

│ │сутст-│МПа │ │ │ │сутст-│МПа │ │ │ │сутст-│ │МПа

│ │вие │ │ │ │ │вие │ │ │ │ │вие │ │

│ │сколов│ │ │ │ │сколов│ │ │ │ │сколов│ │

│ │и тре-│ │ │ │ │и тре-│ │ │ │ │и тре-│ │

│ │щин) │ │ │ │ │щин) │ │ │ │ │щин) │ │

───┼─────┼──────┼───────┼─────┼───┼─────┼──────┼───────┼─────┼───┼─────┼──────┼─────┼───────

│ │ │ │ │ │ │ │ │ │ │ │ │ │

Примечания:

1. Протокол оформляется только при монтаже выключателей ВВ.

2. В графе "Результат" рекомендуется ставить "Годен" или

"Негоден".

Заключение _______________________________________________________

Испытание произвел _____________ ( )

(подпись)

Производитель работ (мастер) _____________ ( )

(подпись)

Форма N 22

____________________________ ____________________________

(министерство и ведомство) (город)

____________________________ ____________________________

(трест) (заказчик)

____________________________ ____________________________

(монтажное управление) (объект)

____________________________ ___________________ 19 __ г.

(участок)

ПРОТОКОЛ

ревизии и монтажа разъединителя

напряжением 330 - 500 кВ

Номинальное напряжение ______ кВ, номинальный ток _____ А, число

заземляющих ножей __________, завод-изготовитель ________________,

тип _________________, заводской номер ________________, год

изготовления 19 г., наименование РУ, N ячейки ___________________.

Монтаж начат ___________ 19__ г., окончен ____________ 19__ г.

Ревизия и монтаж произведены в соответствии с заводской

инструкцией _______________, технологической картой, установочными

чертежами _________________, пп. 2.23, 2.24, 2.25, 2.26, 2.27

СНиП III-33-76, пп. I-8-21,1, IV-2-25 ПУЭ-76.

───┬──────────────────────────────────────────┬───────────────────

N │ Наименование проверок и работ │Результат по фазам

п/п│ ├──────┬──────┬─────

│ │ А │ В │ С

───┼──────────────────────────────────────────┼──────┼──────┼─────

1 │Состояние изоляторов, приводов, ножей, │ │ │

│кожухов, экранов │ │ │

2 │Отклонение опорной рамы от горизонтали, │ │ │

│мм: │ │ │

│ максимально допустимое │ │ │

│ по заводской инструкции │ │ │

│ фактическое │ │ │

3 │Отклонение осей колонок изоляторов от │ │ │

│вертикали: │ │ │

│ максимально допустимое │ 2,5 │ 2,5 │ 2,5

│ фактическое │ │ │

4 │Смещение осей контактных ножей в горизон- │ │ │

│тальной плоскости относительно оси полюса,│ │ │

│мм: │ │ │

│ максимально допустимое │ 5,0 │ 5,0 │ 5,0

│ фактическое │ │ │

5 │Смещение осей контактных ножей в верти- │ │ │

│кальной плоскости, мм: │ │ │

│ максимально допустимое │ 4,0 │ 4,0 │ 4,0

│ фактическое │ │ │

6 │Зазор между торцами контактных ножей, мм: │ │ │

│ максимально допустимый │ 10,0 │ 10,0 │10,0

│ фактический │ │ │

7 │Контактное давление разъемного контакта │ │ │

│главного ножа, измеряемое усилием выдерги-│ │ │

│вания шаблона, Н: │ │ │

│ максимально допустимое │ │ │

│ по заводской инструкции │ │ │

│ фактическое │ │ │

8 │Контактное давление разъемного контакта - │ │ │

│заземляющего ножа, Н: │ │ │

│ максимально допустимое │ │ │

│ по заводской инструкции │ │ │

│ фактическое │ │ │

9 │Работа привода (отсутствие заеданий, │ │ │

│рывков, ударов, вибрации) │ │ │

10 │Состояние блокировок, правильность работы │ │ │

11 │Промывка контактных поверхностей бензином │ Выполнены

│Б-70, покрытие смазкой ЦИАТИМ-221 │ │ │

12 │Сопротивление изоляции изоляторов, МОм: │ │ │

│ минимально допустимое │ │ │

│ по заводской инструкции │ │ │

│ фактическое │ │ │

13 │Заземление разъединителя │ Выполнено

Заключение _______________________________________________________

Ревизию и монтаж произвел _________________ ( )

(подпись)

Производитель работ (мастер) _________________ ( )

(подпись)

Форма N 23

______________________________ _______________________________

(министерство и ведомство) (город)

______________________________ _______________________________

(трест) (заказчик)

______________________________ _______________________________

(монтажное управление) (объект)

______________________________ _______________________ 19__ г.

(участок)

ПРОТОКОЛ

ревизии и монтажа разрядника

напряжением 330 - 500 кВ

Номинальное напряжение _________ кВ, завод-изготовитель _________,

тип ________, заводской номер _________, год изготовления 19__ г.,

наименование РУ, N ячейки __________.

Монтаж начат ___________ 19__ г., окончен ___________ 19__ г.

Ревизия и монтаж произведены в соответствии с заводской

инструкцией __________, технологической картой, установочными

(номер)

чертежами ______________, п. I-8-28, 1 ПУЭ-76.

(номера)

───┬──────────────────────────────────────────┬───────────────────

N │ Наименование проверок и работ │Результат по фазам

п/п│ ├──────┬──────┬─────

│ │ А │ В │ С

───┼──────────────────────────────────────────┼──────┼──────┼─────

1 │Состояние изоляторов рабочих элементов, │ │ │

│регистраторов срабатывания, экранов │ │ │

2 │Горизонтальность установки рамы (нижней) │ │ │

3 │Отклонение осей изоляторов первого этажа │ │ │

│(первой колонны) от вертикали, мм: │ │ │

│ максимально допустимое │ │ │

│ по заводской инструкции │ │ │

│ фактическое │ │ │

4 │Горизонтальность установки промежуточной │ │ │

│рамы │ │ │

5 │Отклонение осей изоляторов двух этажей │ │ │

│(второй колонны) от вертикали, мм: │ │ │

│ максимально допустимое │ │ │

│ по заводской инструкции │ │ │

│ фактическое │ │ │

6 │Промывка контактных поверхностей бензином │ │ │

│Б-70, покрытие смазкой ЦИАТИМ-221 │ │ │

7 │Сопротивление изоляции элементов │ │ │

│разрядника, МОм │ │ │

8 │Заземление разрядника │ │ │

9 │Показания регистратора срабатывания │ │ │

Заключение _______________________________________________________

Примечания. 1. пункт 4 заполняется только по разрядникам РВМК

330П и РВМГ 500.

2. В графе "Результат" пунктов 2 и 4 следует ставить

"Достигнута", пунктов 6 и 8 - "Выполнено".

Ревизию и монтаж произвел _________________ ( )

(подпись)

Производитель работ (мастер) _________________ ( )

(подпись)

Форма N 24

______________________________ _______________________________

(министерство и ведомство) (город)

______________________________ _______________________________

(трест) (заказчик)

______________________________ _______________________________

(монтажное управление) (объект)

______________________________ _______________________ 19__ г.

(участок)

ПРОТОКОЛ

ревизии и монтажа измерительного

трансформатора напряжением 330 - 500 кВ

Номинальный первичный _____________________________ номинальный

(ток, напряжение)

вторичный _____________________, завод-изготовитель _____________,

(ток, напряжение)

заводской номер _______________________, год изготовления 19__ г.,

наименование РУ, N ячейки _____________.

Монтаж начат ____________ 19__ г., окончен ___________ 19__ г.

Ревизия и монтаж трансформатора __________________ произведены

(ток, напряжение)

в соответствии инструкцией ______________, технологической картой,

(номер)

установочными чертежами _________________________, пп. 2.29 - 2.32

(номера)

СНиП III-33-76, п. I-8-17,1 ПУЭ-76.

───┬───────────────────────────────────────────┬──────────────────

N │ Наименование проверок и работ │Результат по фазам

п/п│ ├──────┬─────┬─────

│ │ А │ В │ С

───┼───────────────────────────────────────────┼──────┼─────┼─────

1 │Состояние фарфоровых изоляторов, маслорас- │ │ │

│ширителя, маслоуказателя, уплотнений, │ │ │

│спускных кранов или пробок │ │ │

2 │Уровень масла по маслоуказателю: │ │ │

│ по заводской инструкции │ │ │

│ фактически │ │ │

3 │При допустимом уровне масла выполнены: │См. протокол ана-

│ отбор проб масла │лиза трансформа-

│ доливка свежего масла _____ кг до уровня │торного масла

│ по маслоуказателю, соответствующего │__________________

│ температуре _____ °С │ │ │

│ │__________________

│ │ (указать способ

│ │ доливки)

│Качество масла (паспорт N ______) │ │ │

4 │При недопустимо низком уровне масла или │См. протокол ана-

│неудовлетворительном его качестве │лиза трансформа-

│выполнены: │торного масла

│ сушка обмоток под вакуумом │__________________

│ заливка свежим маслом до уровня по │ │ │

│ маслоуказателю, соответствующего │ │ │

│ температуре _____ °С │ │ │

│Качество масла (паспорт N ______) │ │ │

5 │Цвет селикагеля │ │ │

6 │Отклонение оси трансформатора от вертикали,│ │ │

│мм: │ │ │

│ максимально допустимое │ │ │

│ по заводской инструкции │ │ │

│ фактическое │ │ │

7 │Сопротивление изоляции первичных обмоток, │ │ │

│МОм │ │ │

8 │Сопротивление изоляции вторичных обмоток, │ │ │

│МОм │ │ │

│ минимально допустимое │ 1,0 │ 1,0 │ 1,0

│ фактическое │ │ │

9 │Заземление трансформатора │ Выполнено

Заключение _______________________________________________________

Ревизию и монтаж произвел _________________ ( )

(подпись)

Производитель работ (мастер) _________________ ( )

(подпись)

Форма N 25

______________________________ _______________________________

(министерство и ведомство) (город)

______________________________ _______________________________

(трест) (заказчик)

______________________________ _______________________________

(монтажное управление) (объект)

______________________________ _______________________ 19__ г.

(участок)

ПРОТОКОЛ

монтажа ошиновки открытого распределительного

устройства напряжением 330 - 500 кВ

Материал шин ________, сечение _____ мм2, тип изоляторов ________,

наименование РУ1 ______________.

Монтаж ошиновки произведен в соответствии с проектом

_______________________________, технологической картой, пп. 2.12,

(номера чертежей)

2.13 СНиП III-33-76, пп. I-8-24, I-8-32, IV-2-44 ПУЭ-76

───┬────────────────────────────────┬─────────────────────────────

N │ Наименование проверок и работ │ Результат по фазам

п/п│ ├─────────┬─────────┬─────────

│ │ А │ В │ С

───┼────────────────────────────────┼─────────┼─────────┼─────────

1 │Состояние изоляторов, сцепной │ │ │

│арматуры распорок, шин │ │ │

2 │Сопротивление изоляции │ │ │

│изоляторов, МОм: │ │ │

│ минимальное допустимое │ 300 300 300

│ минимальное фактическое │ │ │

3 │Испытание изоляторов повышенным │ См. протокол N ______

│напряжением промышленной частоты│ │ │

4 │Контактные соединения │ │ │

ИС МЕГАНОРМ: примечание.

Взамен СНиП III-33-76 Постановлением Госстроя СССР от

11.12.1985 N 215 с 1 января 1986 года введены в действие

СНиП 3.05.06-85.

│ а) затяжка гаек в болтовых │ │ │

│ соединениях │ │ │

│ (величина зазора между │_____________________________

│ плашками 3 - 4 мм по п. 2.13│ (указать величину зазора)

│ СНиП III-33-76) │ │ │

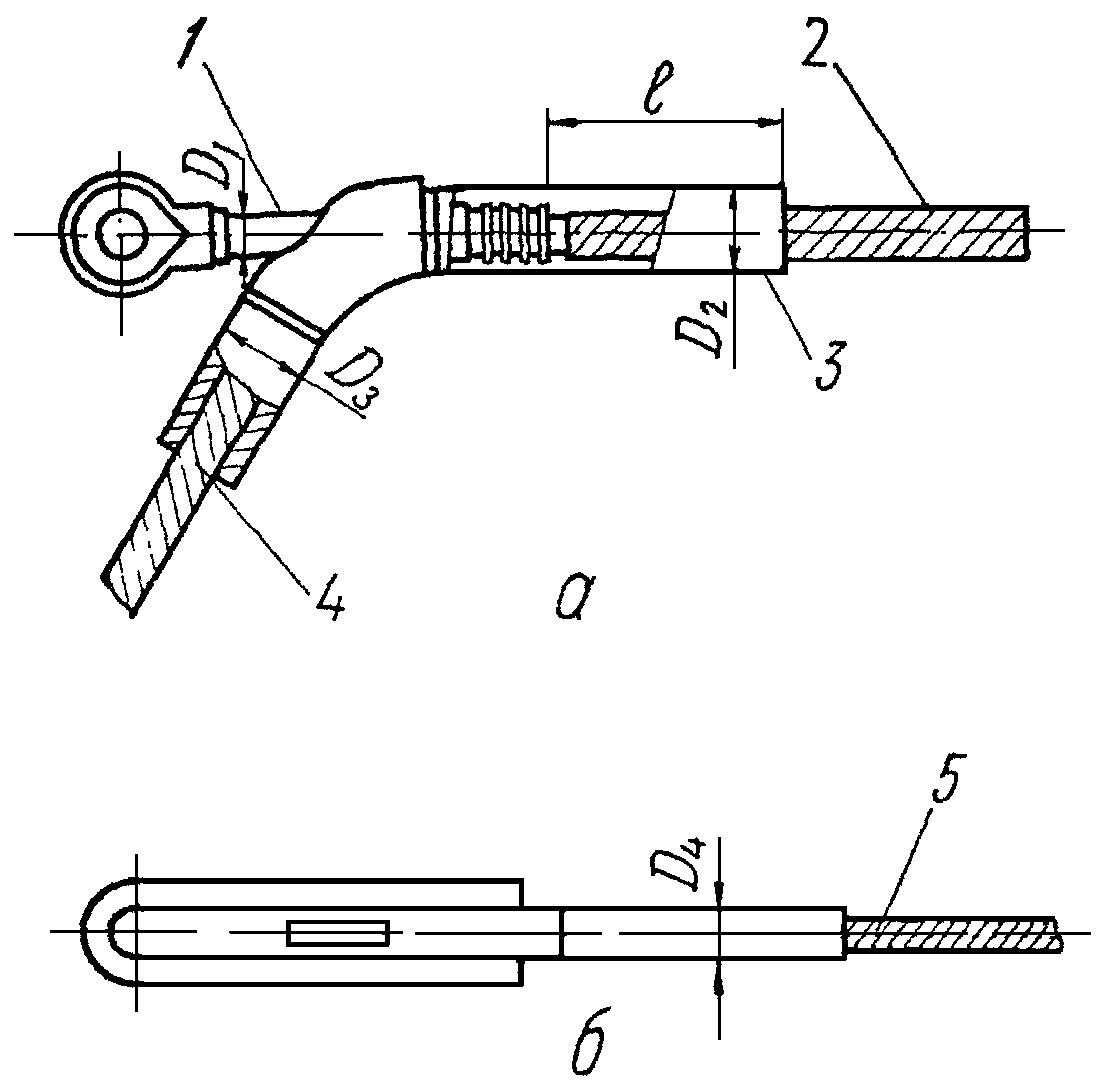

│ б) соединение шин давлением │ См. протокол магнитоскопии

│ (для шин МП и АП симметрич- │N ___________________________

│ ность расположения стального│ │ │

│ сердечника) │ │ │

│ (величина перекрытия опрес- │ │ │

│ сования последующим жимом │ │ │

│ не менее 5 мм; кривизна │ │ │

│ опрессованной части соедини-│ │ │

│ теля не более 3% длины) │ │ │

│ в) сварные соединения (глубина │ (фамилия, и. о. сварщика,

│ усадочных раковин в местах │ N удостоверения)

│ сварки не более 1/3 диаметра│ │ │

│ провода) │ │ │

5 │Стрелы провеса шин, см ├────┬────┼────┬────┼────┬────

│ │по │фак-│по │фак-│по │фак-

│________________________________│мон-│ти- │мон-│ти- │мон-│ти-

│ (наименование пролета) │таж-│чес-│таж-│чес-│таж-│чес-

│ │ной │ки │ной │ки │ной │ки

│ │кри-│ │кри-│ │кри-│

│ │вой │ │вой │ │вой │

│ ├────┼────┼────┼────┼────┼────

│ │ │ │ │ │ │

Заключение _______________________________________________________

Монтаж произвел _________________ ( )

(подпись)

Производитель работ (мастер) _________________ ( )

(подпись)

Форма N 26

______________________________ _______________________________

(министерство и ведомство) (город)

______________________________ _______________________________

(трест) (заказчик)

______________________________ _______________________________

(монтажное управление) (объект)

______________________________ _______________________ 19__ г.

(участок)

ПРОТОКОЛ

ревизии и монтажа конденсатора связи

напряжением 330 - 500 кВ

Номинальное напряжение _______ кВ, номинальная емкость ______ мКФ,

завод-изготовитель __________, тип ______, заводской номер ______,

наименование РУ, N ячейки ________.

Ревизия и монтаж конденсатора произведены в соответствии с

заводской инструкцией ___________________, технологической картой,

(номер)

установочными чертежами __________________ п. 2.56 СНиП III-33-76,

(номера)

п. I-8-27 ПУЭ-76.

───┬───────────────────────────────────────────────┬──────────────

N │ Наименование проверок и работ │ Результат

п/п│ │

───┼───────────────────────────────────────────────┼──────────────

1 │Состояние фарфоровых покрышек, подставки │

2 │Вертикальность установки конденсатора │Достигнута

3 │Сопротивление изоляции, МОм │

4 │Заземление конденсатора связи │Выполнено

Заключение _______________________________________________________

Ревизию и монтаж произвел _________________ ( )

(подпись)

Производитель работ (мастер) _________________ ( )

(подпись)

Форма N 27

______________________________ _______________________________

(министерство и ведомство) (город)

______________________________ _______________________________

(трест) (заказчик)

______________________________ _______________________________

(монтажное управление) (объект)

______________________________ _______________________ 19__ г.

(участок)

ПРОТОКОЛ

монтажа воздухопроводов компрессорной

на подстанции 330 - 500 кВ

Монтаж воздухопроводов компрессорной выполнен в соответствии

с проектом ______________________, технологической картой, п. 2.55

(номера чертежей)

СНиП III-33-76.

───┬───────────────────────────────────────────────┬──────────────

N │ Наименование проверок и работ │ Результат

п/п│ │

───┼───────────────────────────────────────────────┼──────────────

1 │Состояние труб, запорной арматуры, деталей │

2 │Отклонение габаритных размеров воздухопроводов │

│от проектных, мм: │

│ максимально допустимое │

│ фактическое │

3 │Расстояние от сварных стыков до опор, мм: │

│ максимально допустимое │ 50

│ фактическое │

4 │Продувка воздухопроводов │ Произведена

│ │при давлении

│ │________ МПа

│ │в течение

│ │_______ мин.

5 │Испытание воздухопроводов давлением _____ МПа │Выполнено

Заключение _______________________________________________________

Монтаж произвел _________________ ( )

(подпись)

Производитель работ (мастер) _________________ ( )

(подпись)

Форма N 28

______________________________ _______________________________

(министерство и ведомство) (город)

______________________________ _______________________________

(трест) (заказчик)

______________________________ _______________________________

(монтажное управление) (объект)

______________________________ _______________________ 19__ г.

(участок)

ПРОТОКОЛ

монтажа компрессора на подстанции 330 - 500 кВ

Тип компрессора ______________, производительность _______________

м3/мин., давление __________ МПа, тип электродвигателя __________,

мощность _________ кВт, частота вращения _________ об/мин.

Монтаж компрессора произведен в соответствии с заводской

инструкцией ____________ , установочными чертежами ______________,

(номер) (номера)

п. 2.54 СНиП III-33-76.

───┬───────────────────────────────────────────────┬──────────────

N │ Наименование проверок и работ │ Результат

п/п│ │

───┼───────────────────────────────────────────────┼──────────────

1 │Состояние подшипников, клапанов, сальников, │

│систем маслосмазки и водяного охлаждения │

2 │Отклонение высотной отметки установленного │

│компрессора от проектной, мм: │

│ максимально допустимое │ 10

│ фактическое │

3 │Смещение главных осей компрессора в плане от │

│проектных, мм: │

│ максимально допустимое │ 10

│ фактическое │

4 │Заливка отфильтрованного масла ________ в │ Произведена

│ (тип) │

│картер компрессора и воздушный фильтр │

5 │Проверка направления вращения компрессора │ Выполнена

│и отсутствия стуков в движущихся частях │

Заключение _______________________________________________________

Монтаж произвел _________________ ( )

(подпись)

Производитель работ (мастер) _________________ ( )

(подпись)

5. ФОРМЫ ДОКУМЕНТОВ

ПО ТРАНСФОРМАТОРАМ НАПРЯЖЕНИЕМ ДО 220 кВ

5.1. К документам по трансформаторам напряжением до 220 кВ относятся:

а) акт о приемке в монтаж силового трансформатора (форма N 29);

б) протокол ревизии активной части силового трансформатора (форма N 30);

в) акт о сборке трансформатора (форма N 31);

г) протокол сушки (контрольного прогрева, контрольной подсушки) трансформатора (форма N 32).

ИС МЕГАНОРМ: примечание.

Взамен СНиП III-33-76 Постановлением Госстроя СССР от 11.12.1985 N 215 с 1 января 1986 года введены в действие СНиП 3.05.06-85.

5.2. Акт осмотра трансформатора и демонтированных узлов после транспортирования с предприятия-изготовителя, акт выгрузки трансформатора, протокол хранения трансформатора до передачи в монтаж, а также протокол химического анализа трансформаторного масла представляется заказчиком (согласно пп. 2.42, 2.43 и 2.46 СНиП III-33-76).

5.3. Протоколы по формам N 30 и 32 представляются в том случае, если при монтаже трансформатора производились его ревизия и сушка.

5.4. Акт о приемке в монтаж силового трансформатора (форма N 29) оформляется для трансформаторов III - V габаритов. Участие представителя пусконаладочной организации в составлении акта по форме N 29 обязательно при приемке трансформаторов IV габарита и выше, а также в случае необходимости измерения

или

. Замеры

или

у трансформаторов до IV габарита выполняются только при нарушении правил транспортирования, выгрузки и хранения, отмеченных в актах, перечисленных в п. 5.2.

ИС МЕГАНОРМ: примечание.

Взамен СНиП III-33-76 Постановлением Госстроя СССР от 11.12.1985 N 215 с 1 января 1986 года введены в действие СНиП 3.05.06-85.

5.5. Замеры

выполняются электромонтажниками. Приведение значений

, измеренных на заводе-изготовителе, к температуре измерения на монтаже производится согласно табл. 2 приложения 3 к главе СНиП III-33-76 "Электротехнические устройства, требованиям "Инструкции по транспортировке, выгрузке, хранению, монтажу и введению в эксплуатацию силовых трансформаторов" ОАХ 458.003-70 Минэлектротехпрома СССР.

5.6. При сдаче трансформаторов вместе с документацией (форма N 29 - 32) передаются документы общего характера (формы N 1 - 6).

Форма N 29

______________________________ _______________________________

(министерство и ведомство) (город)

______________________________ _______________________________

(трест) (заказчик)

______________________________ _______________________________

(монтажное управление) (объект)

______________________________ _______________________ 19__ г.

(участок)

АКТ

о приемке в монтаж силового трансформатора

Мощность ___________ кВ х А, ВН ___________ кВ, СН ___________ кВ,

НН _____________ кВ, завод-изготовитель ____________, тип _______,

заводской номер ___________, год выпуска 19__ г.

Комиссия в составе: от электромонтажной организации ______________

__________________________________________________________________

(должность, фамилия, и.о.)

от пусконаладочного управления ___________________________________

(должность, фамилия, и. о.)

от предприятия-заказчика _________________________________________

(должность, фамилия, и. о.)

проверила весь комплекс условий, необходимых для приемки в монтаж

силового трансформатора, и установила:

I. Хранение трансформатора и его узлов:

1. Трансформатор отправлен с завода ___________________ 19__ г.,

прибыл на площадку ____________________ 19__ г.

2. Трансформатор транспортирован _________________________________

(с маслом, ,без масла,

__________________________________________________________________

с расширителем, без расширителя, уровень масла)

3. Герметичность уплотнения трансформаторов, транспортируемых без

масла или с маслом, без расширителя:

а) по показаниям манометра (для трансформаторов, отправленных

заводом-изготовителем под избыточным давлением азота или сухого

воздуха);

б) по внешнему осмотру - в остальных случаях. <*>

--------------------------------

<*> Прилагается акт осмотра трансформатора и демонтированных

узлов после прибытия к месту назначения (приложение 1 к форме

2-ОРТ "Инструкции по монтажу силовых трансформаторов напряжением

до 110 кВ включительно" ВСН 342-75/ММСС СССР).

4. Предельный срок заливки (или доливки) маслом данного

трансформатора в соответствии с Инструкцией ОАХ 458.003-70 или

пп.2.42 и 2.43 СНиП III-33-76.

5. Заливка масла (временная) в трансформаторы, транспортируемые

без масла или с маслом без расширителя, при задержке начала

монтажа: _________________; заключение лаборатории о соответствии

(дата заливки)

масла ГОСТ _______________________________________________________

(соответствует или не соответствует)

и возможности смешения масел.

Результаты проверки характеристик изоляции трансформатора

до заливки масла (даты и номера протоколов проверки и заключение,

соответствуют или не соответствуют нормативам) ___________________

__________________________________________________________________

(Разность между значениями Дельта С/С, определенными на

предприятии-изготовителе и на месте монтажа, приведенная к

одинаковой температуре, не должна превышать значений табл. 5

приложения 2 главы СНиП III-33-76).

II. Состояние трансформатора и его узлов:

6. Результаты внешнего осмотра трансформатора и его узлов

(отсутствие вмятин и других повреждений, сохранность пломб на всех

кранах для масла, на герметизированных заглушках и т.п. согласно

пп. 2.42, 2.43 СНиП III-33-76) ___________________________________

7. Результаты осмотра маслонаполненных вводов 110 кВ (дата

прибытия, дата установки в вертикальное положение), вводов обычной

конструкции; результаты контроля давления во вводах герметичной

конструкции; общее состояние вводов ______________________________

III. Наличие всех узлов и деталей:

8. Результаты проверки комплектности всех узлов и деталей

трансформатора по демонтажной ведомости (указать полное

наименование недостающих деталей и т.п.) _________________________

Проверка комплектности и качества всех узлов и деталей должна

производиться в соответствии с пп. 2.37 - 2.52 СНиП III-33-76.

IV. Обеспеченность условий для монтажа трансформатора:

9. Результаты проверки готовности предусмотренного проектом

помещения (или портала) для ревизии (если она потребуется),

монтажной площадки, масляного хозяйства, подъездных путей,

фундамента под трансформатор (подробно указать, что не закончено,

уточненную дату сдачи монтажному управлению) _____________________

__________________________________________________________________

10. Результаты проверки обеспечения необходимым количеством

трансформаторного масла:

а) всего требуется масла (с учетом дополнительного количества

на технологические нужды) _____________________________________ т;

б) к моменту оформления акта имеется в наличии масло,

удовлетворяющее всем требованиям ГОСТ _________, имеющее пробивное

напряжение на 5 - 10 кВ выше норм, приведенных в табл. П 1.6

инструкции ВСН 342-75/ММСС СССР, удовлетворяющее требованиям

на смещение (для трансформаторов, прибывших с маслом) _________ т;

в) недостающее количество масла ________________ будет выдано

заказчиком монтажному управлению не позже _______________________.

(дата)

11. Обеспеченность на месте монтажа трансформатора

электроэнергией, необходимой для работы маслоочистительных

аппаратов, вакуумного насоса, контрольного прогрева (или сушки)

трансформатора _______________.

Заключение. На основании изложенного комиссия считает (должны быть

приведены обоснованные заключения о возможности или невозможности

приемки трансформатора в монтаж) _________________________________

__________________________________________________________________

Представитель заказчика ______________________ ( )

(подпись)

Представитель электро-

монтажной организации ______________________ ( )

(подпись)

Представитель пуско-

накладочного управления ______________________ ( )

(подпись)

Форма N 30

______________________________ _______________________________

(министерство и ведомство) (город)

______________________________ _______________________________

(трест) (заказчик)

______________________________ _______________________________

(монтажное управление) (объект)

______________________________ _______________________ 19__ г.

(участок)

ПРОТОКОЛ

ревизии активной части силового трансформатора

Тип ______, мощность ______ кВ х А, ВН ______ кВ; А, СН ______ кВ;

(напряжение, ток) (напряжение, ток)

А, НН ________ кВ; А, завод-изготовитель _____________, заводской

(напряжение, ток)

номер ________________, год выпуска 19__ г.

Температура активной части трансформатора ________________ °С,

температура окружающей среды _______________ °С, относительная

влажность _________________%, погода ____________________, место

ревизии ________________.

Ревизия начата ________ 19__ г. в __________ ч ________ мин.,

окончена _____________ 19__ г. в __________ ч __________ мин.,

Перед началом ревизии трансформатор прогрет при помощи _______

____ до ______ °С. Прогрев во время ревизии _____________________.

(необходим, не нужен)

Продолжительность ревизии по условиям завода-изготовителя не

должна превышать ___________ ч.

1. Проведение наружного осмотра

───────────────────────────────────────────────┬──────────────────

Объект осмотра │ Результат

───────────────────────────────────────────────┼──────────────────

Бак (кожух) │

Расширитель, радиаторы, выхлопная труба │

Маслоуказатель, краны, пробки │

Наличие пломбы на сливном кране │

Переключатель напряжения │

Вводы │

Охлаждающее устройство │

2. Проведение внутреннего осмотра

───────────────────────────────────────────────┬──────────────────

Объект осмотра │ Результат

───────────────────────────────────────────────┼──────────────────

Обмотка: │

плотность сборки, наличие деформации, │

состояние изоляционных прокладок │

изоляции обмоток │

пайки, демпферы, наконечники │

Вентиляционные каналы │

Переключатель напряжения │

Магнитопроводы: │

плотность сборки и отсутствие деформации │

целость и состояние цепи заземления │

Несущая конструкция активной части │

Контактные соединения │

Внутренняя поверхность бака │

3. Температурно-влажностные условия ревизии

──────────────────────────────────┬───────────────────────────────

Параметры │ Часы измерения

├───┬──┬──┬──┬───┬───┬───┬──┬───

│ │ │ │ │ │ │ │ │

──────────────────────────────────┼───┼──┼──┼──┼───┼───┼───┼──┼───

Температура активной части, °С │ │ │ │ │ │ │ │ │

Температура окружающей среды, °С │ │ │ │ │ │ │ │ │

Относительная влажность, % │ │ │ │ │ │ │ │ │

4. Во время ревизии устранены следующие дефекты:

__________________________________________________________________

5. Сопротивление изоляции, измеренное мегомметром на 2500 В, МОм

────────────────────────────────┬─────────────────┬───────────────

Объект измерения │ Верх (по фазам) │Низ (по фазам)

├─────┬─────┬─────┼─────┬────┬────

│ А │ В │ С │ А │ В │ С

────────────────────────────────┼─────┼─────┼─────┼─────┼────┼────

Стяжные шпильки │ │ │ │ │ │

Бандажи, полубандажи │ │ │ │ │ │

Прессующие кольца │ │ │ │ │ │

Ярмовые балки │ │ │ │ │ │

Электростатические экраны │ │ │ │ │ │

6. Сопротивление изоляции обмоток __________________ МОм

при температуре _________ °С.

──────────────────────────┬──────┬──────┬──────┬─────┬─────┬──────

Характеристика изоляции │ ВН- │ СН- │ НН- │ВН-СН│ВН-НН│СН-НН

│корпус│корпус│корпус│ │ │

──────────────────────────┼──────┼──────┼──────┼─────┼─────┼──────

R │ │ │ │ │ │

60" │ │ │ │ │ │

R │ │ │ │ │ │

15" │ │ │ │ │ │

R /R │ │ │ │ │ │

60" 15" │ │ │ │ │ │

Допустимые значения при │ │ │ │ │ │

______ °С │ │ │ │ │ │

R │ │ │ │ │ │

60" │ │ │ │ │ │

R /R │ │ │ │ │ │

60" 15" │ │ │ │ │ │

Измерения проведены мегомметром типа ________________, напряжением

_________ В по шкале ____________, заводской номер ______________,

термометром типа _______, заводской номер ________, шкала _______.

7. Инструменты и приспособления после ревизии собраны и проверены

по списку.

8. Термопары (термометры) после ревизии убраны.

9. Промывка выемной части и кожуха произведена маслом с пробивным

напряжением __________ кВ при температуре ________ °С.

10. Заливка масла после ревизии произведена через ________________

__________________________. Температура заливаемого масла ____ °С.

(фильтр-пресс, центрифугу)

Пробивное напряжение ___________ кВ.

11. Герметичность трансформатора проверена масляным столбом 0,6 м

над высшим рабочим уровнем масла в расширителе в течение 3 ч. при

температуре масла в баке ______________ °С (не ниже +10 °С).

Течи ___________.

(есть, нет)

12. Обмотки вне масла находились ___________ ч.

Заключение _______________________________________________________

Ответственный руководитель ______________________ ( )

ревизии (подпись)

Представитель заказчика ______________________ ( )

(подпись)

Форма N 31

______________________________ _______________________________

(министерство и ведомство) (город)

______________________________ _______________________________

(трест) (заказчик)

______________________________ _______________________________

(монтажное управление) (объект)

______________________________ _______________________ 19__ г.

(участок)

АКТ

о сборке трансформатора

Тип __________, мощность __________ кВ х А, завод-изготовитель ___

____________, заводской номер ___________, год выпуска 19 ___ г.

1. Радиаторы испытаны на герметичность и промыты трансформаторным

маслом с пробивным напряжением _______ кВ при температуре ____ °С.

2. Система охлаждения смонтирована, промыта и испытана давлением

масла _________ Па (кг/см2) в течение ______ мин. в соответствии с

требованиями завода-изготовителя. За время испытания давление

упало на _________ при норме __________.

3. Термосифонные фильтры, вводы, газовые реле, сигнальные

манометрические термометры осмотрены и смонтированы в соответствии

с указаниями заводов-изготовителей.

4. Доливка произведена через ______________ маслом с пробивным

напряжением ________ кВ при температуре ______ °С, соответствующим

требованиям _______ и пригодным к смешению с маслом трансформатора

(протокол N _______ от _______ 19 ___ г.).

5. Герметичность трансформатора проверена столбом масла 0,6 м над

высшим рабочим уровнем в расширителе в течение 3 ч при температуре

масла в баке _____ °С (не ниже +10 °С).

Течи ___________.

(есть, нет)

6. Сопротивление изоляции обмоток _________ МОм при температуре

______ °С.

──────────────────────────┬──────┬──────┬──────┬─────┬─────┬──────

Характеристика изоляции │ ВН- │ СН- │ НН- │ВН-СН│ВН-НН│СН-НН

│корпус│корпус│корпус│ │ │

──────────────────────────┼──────┼──────┼──────┼─────┼─────┼──────

R │ │ │ │ │ │

60" │ │ │ │ │ │

R │ │ │ │ │ │

15" │ │ │ │ │ │

R /R │ │ │ │ │ │

60" 15" │ │ │ │ │ │

Допустимые значения при │ │ │ │ │ │

______ °С: │ │ │ │ │ │

R │ │ │ │ │ │

60" │ │ │ │ │ │

R /R │ │ │ │ │ │

60" 15" │ │ │ │ │ │

Измерения проведены мегомметром типа _________________ напряжением

2500 В, заводской номер ___________, по шкале ____________.

Сборку трансформатора выполнил ___________________________

(фамилия, и., о.)

Представитель электромонтажной

организации __________________ ( )

(подпись)

Представитель заказчика __________________ ( )

(подпись)

Форма N 32

______________________________ _______________________________

(министерство и ведомство) (город)

______________________________ _______________________________

(трест) (заказчик)

______________________________ _______________________________

(монтажное управление) (объект)

______________________________ _______________________ 19__ г.

(участок)

ПРОТОКОЛ

сушки (контрольного прогрева, контрольной подсушки)

трансформатора

Тип _______, мощность _______ кВ х А, ВН _____________________ кВ;

(напряжение, ток)

А, СН _________________ кВ; А, НН _________________ кВ; А, завод-

(напряжение, ток) (напряжение, ток)

изготовитель __________________, заводской номер ________________

год выпуска 19 ___ г.

Краткое описание метода, применяемое оборудование, источники

тепла, схема соединений __________________________________________

__________________________________________________________________

Применяемые приборы:

───────────────────────────┬──────────────────┬─────────┬─────────

Наименование │ Заводской номер │ Тип │ Шкала

───────────────────────────┼──────────────────┼─────────┼─────────

│ │ │

Для контроля за температурой установлено ________________ термопар

(термометров). По окончании сушки снято ______________ термопар.

Перед началом сушки бак испытан на герметичность: начальное

давление _____________ Па, давление через 1 ч. ____________ Па.

Натекание _________ Па при норме не более 2000 Па (15 мм рт. ст.).

Журнал

контрольного прогрева, контрольной подсушки,

сушки трансформатора

────┬────┬────┬──────────────────────────┬────┬─────┬──────────────────────────────────────┬─────────┐

Дата│Ток │Нап-│ Температура, °С │Дав-│Коли-│ Сопротивление изоляции, МОм │ Подпись │

и │наг-│ря- ├────────┬────────┬────────┤ле- │чест-├──────┬──────┬──────┬─────┬─────┬─────┤дежурного│

часы│ре- │же- │ масла │обмоток │ кожуха │ние │во │ ВН- │ СН- │ НН- │ВН-СН│ВН-НН│СН-НН│ │

за- │ва, │ние │ │в точках│в точках│ва- │кон- │корпус│корпус│корпус│ │ │ │ │

пи- │А │наг-├────┬───┼──┬──┬──┼──┬──┬──┤куу-│ден- ├──────┼──────┼──────┼─────┼─────┼─────┤ │

си │ │ре- │вхо-│вы-│1 │2 │3 │1 │2 │3 │ма, │сата,│ R │R │ R │R │ R │R │ │

│ │ва, │дя- │хо-│ │ │ │ │ │ │Па │см3 │ 60" │ 60"/ │ 60" │ 60"/│ 60"│ 60"/│ │

│ │В │щего│дя-│ │ │ │ │ │ │ │ │ │R │ │R │ │R │ │

│ │ │ │ще-│ │ │ │ │ │ │ │ │ │ 15" │ │ 15" │ │ 15" │ │

│ │ │ │го │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

────┼────┼────┼────┼───┼──┼──┼──┼──┼──┼──┼────┼─────┼──────┼──────┼──────┼─────┼─────┼─────┼─────────┤

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

Заключение _______________________________________________________

__________________________________________________________________

Ответственный руководитель ___________________ ( )

сушки (подпись)

Представитель заказчика ___________________ ( )

(подпись)

6. ФОРМЫ ДОКУМЕНТОВ

ПО ТРАНСФОРМАТОРАМ НАПРЯЖЕНИЕМ 330 - 500 кВ

6.1. К документам по трансформаторам напряжением 330 - 500 кВ относятся:

а) акт наружного осмотра и проверки герметичности силового трансформатора напряжением 330 - 500 кВ по прибытии на площадку (форма N 33);

б) протокол монтажа силового трансформатора напряжением 330 - 500 кВ (форма N 34);

в) протокол сушки силового трансформатора напряжением 330 - 500 кВ (форма N 35).

6.2. Акт осмотра трансформатора и демонтированных узлов после транспортирования с предприятия-изготовителя, акт выгрузки, протокол хранения до передачи в монтаж, протокол химического анализа трансформаторного масла представляются заказчиком.

6.3. При сдаче трансформаторов вместе с документацией (формы N 33 - 35) передаются документы общего характера (формы N 1 - 6).

Форма N 33

______________________________ _______________________________

(министерство и ведомство) (город)

______________________________ _______________________________

(трест) (заказчик)

______________________________ _______________________________

(монтажное управление) (объект)

______________________________ _______________________ 19__ г.

(участок)

АКТ

наружного осмотра и проверки герметичности

силового трансформатора напряжением

330 - 500 кВ по прибытии на площадку

Трансформатор ______ фазный, тип _______, мощность _______ МВ х А,

напряжение ________ кВ, охлаждение ___________, масса транспортная

__________ т, масса полная __________ т, масса масла __________ т,

завод-изготовитель ________________, заводской номер ____________,

год изготовления 19__ г.

Для установки в схеме _________ за N ________.

Отгружен со станции _________ 19__ г., прибыл _______ 19__ г.,

разгружен ______ 19__ г. по __________ N ______ от ______ 19__ г.

(документ)

Наружный осмотр и проверка герметичности силового трансформатора

выполнены в соответствии с заводской инструкцией ____________,

(номер)

технологической картой, пп. 2.38, 2.39, 2.42, 2.43 СНиП III-33-76,

пп. I-8-16, 13, I-8-33 ПУЭ-76.

При осмотре и проверке установлено:

1. Трансформатор прибыл заполненным ______________________________

__________________________________________________________________

(маслом, азотом, воздухом)

2. Давление в кожухе трансформатора ________ МПа.

3. Уровень масла над верхней поверхностью ярма _______ мм.

4. Утечка масла в пути _________ мм.

5. Трансформатор поставлен в ______ ч. ______ мин. ______ 19__ г.

под давлением масляного столба высотой ________ м при температуре

масла ____ °С и окружающего воздуха _____ °С (для трансформаторов,

прибывших с маслом): под избыточное давление газа, воздуха:

в начале наблюдения _______ МПа, через 1 ч ________ МПа, через 3 ч

______ МПа (для трансформаторов, прибывших без масла).

При осмотре кожуха и уплотнений установлено, что во время

транспортировки и хранения герметичность трансформатора __________

__________________________________________________________________

(сохранилась, нарушена, обнаружена течь, капли, свищи, масляные

__________________________________________________________________

пятна, в каких местах)

Произведенными работами __________________________________________

(перечислить работы)

__________________________________________________________________

(устранена полностью, не устранена)

__________________________________________________________________

(причина нарушения герметичности)

6. Влагопоглотитель вскрыт и проверено состояние адсорбента.

Цвет индикатора ______________, т.е. содержание влаги ____________

Адсорбент ________________________________________________________

(заменен, не заменен, добавлен)

7. В ______ ч ______ мин отобрана проба __________________________

__________________________________________________________________

(масла из нижней части бака,

__________________________________________________________________

остатков масла через донную пробку)

при температуре масла _______ °С.

8. Масло _________________________________________________________

(оставлено, слито для замены, очищено и

__________________________________________________________________

просушено цеолитовой установкой)

__________________________________________________________________

9. Расширитель ___________________________________________________

__________________________________________________________________

(промыт чистым маслом, испытан на отсутствие течи,

__________________________________________________________________

временно установлен, не установлен на трансформатор)

10. Трансформатор временно ________________________________ маслом

(залит, не залит)

____________ под вакуумом _________ Па при температуре заливаемого

масла __________ °С и при температуре выемной части трансформатора

______________ °С, замеренной перед заливкой, ____________________

__________________________________________________________________

(поставлен, не поставлен под нормальное давление по причине)

__________________________________________________________________

Электрическая плотность масла: прибывшего в трансформаторе

__________ кВ (паспорт N ________); заливаемого в трансформатор

__________ кВ (паспорт N ________); непосредственно после заливки

__________ кВ; через _____ часов после заливки _______ кВ.

Смешение масел, заливаемых и прибывших с трансформатором,

произведено в соответствии с нормалью на смешение трансформаторных

масел.

Заключение _______________________________________________________

Осмотр и проверку произвел ___________________ ( )

(подпись)

Производитель работ (мастер) ___________________ ( )

(подпись)

Представитель заказчика ___________________ ( )

(подпись)

Форма N 34

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

монтажа силового трансформатора

напряжением 330 - 500 кВ

Трансформатор ________________ фазный, тип _________________ ,

мощность ______________ МВ-А, напряжение ______________ кВ, завод-

изготовитель _______________ , заводской номер ________________ ,

год изготовления 19 г.

Монтаж начат _______________________________________ 19 __ г.,

окончен _______________________________________ 19 __ г.

Погода: ______________________________________________________

(температура, °С, влажность, %)

Монтаж трансформатора произведен в соответствии

с заводской инструкцией ________________________ , технологической

(номер)

картой, установочными чертежами ________________________________ ,

(номера)

пп. 2.44 - 2.55 СНиП III-33-76, пп. I-8-16, I-8-33, IV-2-28,

IV-2-30 ПУЭ-76.

1. Сохранность трансформатора и комплектующих узлов,

поступивших на монтаж (см. акт N _____ )

──────────────────────────────────────────────────────┬───────────

Оборудование │ Состояние

──────────────────────────────────────────────────────┼───────────

Трансформатор │

Вводы маслонаполненные высокого напряжения │

Охладители │

Трансформаторы тока, аппаратура, шкафы, электронасосы,│

двигатели и др. │

2. Оборудование, применяющееся при монтаже

───────────────────────────────────────────┬────────┬────────────

Наименование │ Тип │Заводской

│ │ номер

───────────────────────────────────────────┼────────┼────────────

Оборудование для дегазации, сушки, очистки │ │

и заливки трансформаторного масла: │ │

___________________________________________│ │

Оборудование для предохранения изоляции │ │

трансформатора от увлажнения в период │ │

разгерметизации: │ │

___________________________________________│ │

Вакуумное оборудование: │ │

___________________________________________│ │

3. Испытания и измерения при монтаже трансформатора

3.1. Анализ трансформаторного масла

──────┬────────────┬───────────────────┬──────────┬────────────────┬───────────────┬───────────────┬─────────

Дата │Температура,│ Стадия монтажа, │Напряжение│Влагосодержание,│Газосодержание,│ Тангенс угла │ Номер

отбора│ град.С │ место отбора пробы│пробоя, кВ│ % │ % │диэлектрических│протокола

пробы│ │ масла │ │ │ │ потерь, % │

──────┼────────────┼───────────────────┼──────────┼────────────────┼───────────────┼───────────────┼─────────

│ │Проба свежего │ │ │ │ │

│ │масла, │ │ │ │ │

│ │приготовленного для│ │ │ │ │

│ │заливки │ │ │ │ │

│ │ │ │ │ │ │

│ │Снизу бака │ │ │ │ │

│ │трансформатора │ │ │ │ │

│ │через ___ ч. отстоя│ │ │ │ │

│ │после заливки │ │ │ │ │

│ │ │ │ │ │ │

│ │При прогреве │ │ │ │ │

│ │трансформатора │ │ │ │ │

│ │после _____ ч. │ │ │ │ │

│ │выдержки │ │ │ │ │

│ │ │ │ │ │ │

│ │Снизу бака │ │ │ │ │

│ │трансформатора │ │ │ │ │

│ │после _____ ч. │ │ │ │ │

│ │работы системы │ │ │ │ │

│ │охлаждения │ │ │ │ │

│ │ │ │ │ │ │

│ │Проба │ │ │ │ │

│ │трансформаторного │ │ │ │ │

│ │масла с полностью │ │ │ │ │

│ │собранного, │ │ │ │ │

│ │испытанного и │ │ │ │ │

│ │подготовленного к │ │ │ │ │

│ │включению │ │ │ │ │

│ │трансформатора │ │ │ │ │

│ │перед вводом в │ │ │ │ │

│ │эксплуатацию │ │ │ │ │

3.2. Проверка и испытание трансформаторов тока

────────────────────────────────────────────────────┬────────────

Программа │Результат

────────────────────────────────────────────────────┼────────────

Испытание изоляции (см. протокол N _____ ) │ Выполнено

Коэффициент трансформации (см. протокол N _____ ) │

Полярность трансформатора (см. протокол N _____ ) │ Проверена

Отсутствие витковых замыканий │ Проверено

3.3. Испытание высоковольтных вводов.

┌─────────┬───────────────────┬──────────────────────────────────────────────────────────────────────────────────────┐

│ Дата │ Ввод │ Результаты испытания │

│испытания│ ├────────────────────────────────────────────────┬─────────────────────────────────────┤

│ │ │ ввода │ масла │

│ ├───┬──────────┬────┼────────────┬──────────┬───────────────┬────────┼──────────┬───────────────┬──────────┤

│ │тип│заводской │фаза│температура,│напряжение│ тангенс угла │емкость,│напряжение│ тангенс угла │избыточное│

│ │ │ номер │ │ град.С │испытания,│диэлектрических│ мкф │пробоя, кВ│диэлектрических│ давление,│

│ │ │ │ │ │ кВ │ потерь, % │ │ │ потерь, % │ МПа │

├─────────┼───┼──────────┼────┼────────────┼──────────┼───────────────┼────────┼──────────┼───────────────┼──────────┤

│ │ │ │ │ │ │ │ │ │ │ │

└─────────┴───┴──────────┴────┴────────────┴──────────┴───────────────┴────────┴──────────┴───────────────┴──────────┘

3.4. Оценка увлажненности изоляции трансформатора.

─────────────────────────────────────────────────────┬──────────

Наименование проверок и испытаний │Результат

─────────────────────────────────────────────────────┼──────────

Испытания донной пробы масла (см. протокол N _____ ) │

Испытания трансформатора на герметичность │

Состояние индикаторного силикагеля │

Отношение прироста емкости к емкости Дельта С/С, % │

3.5. Проверка изоляции обмоток.

─────────┬─────────────────┬────────────────────┬───────────────────────────────┬───────────────

Дата │Стадия испытания │ Температура, °С │ Сопротивление изоляции, МОм │ Тангенс угла

измерения│ по │ │ │диэлектрических

│технологическому │ │ │ потерь, %

│ процессу монтажа├────────────┬───────┼──────────┬──────┬──────┬──────┼────┬─────┬────

│ │окружающего │обмоток│измеряемая│ ВН- │ СН- │ НН- │ ВН │ СН │ НН

│ │ воздуха │ │ величина │корпус│корпус│корпус│ │ │

─────────┼─────────────────┼────────────┼───────┼──────────┼──────┼──────┼──────┼────┼─────┼────

│Данные протокола │ │ │R │ │ │ │ │ │

│испытаний на │ │ │ 60" │ │ │ │ │ │

│заводе- │ │ │R │ │ │ │ │ │

│изготовителе │ │ │ 15" │ │ │ │ │ │

│После ревизии и │ │ │R │ │ │ │ │ │

│заливки масла │ │ │ 60" │ │ │ │ │ │

│ │ │ │R │ │ │ │ │ │

│ │ │ │ 15" │ │ │ │ │ │

│ │ │ │K │ │ │ │ │ │

│ │ │ │R │ │ │ │ │ │

│ │ │ │ 60" │ │ │ │ │ │

│После прогрева │ │ │R │ │ │ │ │ │

│трансформатора │ │ │ 60" │ │ │ │ │ │

│ │ │ │R │ │ │ │ │ │

│ │ │ │ 15" │ │ │ │ │ │

│ │ │ │K │ │ │ │ │ │

│ │ │ │R │ │ │ │ │ │

│ │ │ │ 60" │ │ │ │ │ │

│После контрольной│ │ │R │ │ │ │ │ │

│подсушки │ │ │ 60" │ │ │ │ │ │

│ │ │ │R │ │ │ │ │ │

│ │ │ │ 15" │ │ │ │ │ │

│ │ │ │K │ │ │ │ │ │

│ │ │ │R │ │ │ │ │ │

│ │ │ │ 60" │ │ │ │ │ │

│Полностью │ │ │R │ │ │ │ │ │

│собранного │ │ │ 60" │ │ │ │ │ │

│трансформатора │ │ │R │ │ │ │ │ │

│ │ │ │ 15" │ │ │ │ │ │

│ │ │ │K │ │ │ │ │ │

│ │ │ │R │ │ │ │ │ │

│ │ │ │ 60" │ │ │ │ │ │

│Перед включением │ │ │R │ │ │ │ │ │

│трансформатора │ │ │ 60" │ │ │ │ │ │

│под напряжение │ │ │R │ │ │ │ │ │

│ │ │ │ 15" │ │ │ │ │ │

│ │ │ │K │ │ │ │ │ │

│ │ │ │R │ │ │ │ │ │

│ │ │ │ 60" │ │ │ │ │ │

4. Ревизия активной части трансформатора

и комплектующих узлов

───┬─────────────────────────────────────────────────┬────────────

N │ Наименование проверок, работ, измерений │ Результат

п/п│ │

───┼─────────────────────────────────────────────────┼────────────

1 │Обоснование необходимости проведения ревизии, │

│способ, условия проведения │

│ │

2 │Продолжительность ревизии │

│ │

3 │Температура окружающей среды, °С │

│ │

4 │Относительная влажность окружающей среды, % │

│ │

5 │Температура активной части трансформатора в │

│начале ревизии, °С │

│ │

6 │Температура активной части трансформатора в │

│конце ревизии, °С │

│ │

7 │Состояние активной части │

│ │

8 │Заливка активной части трансформатора маслом под │

│вакуумом _____ МПа, температура масла ___ °С │

│Продолжительность заливки _____ ч. │

│ │

9 │Ревизия охладителей (см. протокол N _____ ) │

│ │

10 │Ревизия труб системы охлаждения (см. протокол │

│N _____ ) │

│ │

11 │Проверка и испытание газового реле │

│ │

12 │Проверка и испытание реле уровня масла │

│ │

13 │Проверка и испытание термосигнализатора │

│ │

14 │Ревизия электродвигателей и насосов │

│ │

15 │Ревизия расширителя и выхлопной трубы │

│ │

16 │Ревизия переключающего устройства │

В соответствии с действующими инструкциями по оценке влажности

изоляции трансформатора перед вводом в эксплуатацию и условиям

включения его трансформатор _______________ быть включен без сушки

(может, не может)

(см. протокол N _____ сушки).

Заключение _______________________________________________________

__________________________________________________________________

Примечания.

1. Раздел 3 заполняется по данным лабораторных испытаний.

2. При заполнении графы "Результат" пунктов 8 - 16 раздела 4

рекомендуется ставить "Выполнено".

Монтаж произвел

_________________________ ( )

(подпись)

Производитель работ (мастер)

_________________________ ( )

подпись

5. Ревизия маслонаполненных вводов

силовых трансформаторов

Номинальное напряжение _______________________ кВ, номинальный

ток ____________ А, завод-изготовитель __________ , тип __________

__________ , заводской номер _________ , год изготовления 19 __ г.

Вводы прибыли _______________________________________ 19 __ г.

Ревизия вводов произведена в соответствии с заводской

инструкцией _____ , п. I-8-31 ПУЭ-76.

(номер)

─────┬────────────────────────────────────────────┬───────────────

N │ Наименование проверок и работ │Результат по

п/п │ │ фазам

│ ├────┬────┬─────

│ │ А │ В │ С

─────┼────────────────────────────────────────────┼────┼────┼─────

1 │Состояние фарфоровых покрытий, экранов, │ │ │

│расширителей, маслоуказателей, осушителей, │ │ │

│пробок дыхательных, зажимов контактных │ │ │

│ │ │ │

2 │Наличие и исправность измерительных │ │ │

│устройств (для ПИН) │ │ │

│ │ │ │

3 │Уровень масла при температуре │ │ │

│_____ град.С в % от длины маслоуказателя: │ │ │

│ по заводской инструкции │ │ │

│ фактически │ │ │

│ │ │ │

4 │Давление масла по манометру, МПа: │ │ │

│ по заводской инструкции │ │ │

│ фактически │ │ │

│ │ │ │

5 │Отбор проб масла │ │ │

│ │ │ │

│Результаты лабораторных испытаний: │ │ │

│ вводов (см. протокол N _____ ) │ │ │

│ масла из вводов (см. протокол N _____ ) │ │ │

│ масла свежего (см. протокол N _____ ) │ │ │

│ │

6 │Масло во вводах N _____ долито, заменено │(способ

│после вакуумной обработки вводов в течение │заливки,

│_____ ч. │температура,

│ │вакуум)

Заключение _______________________________________________________

__________________________________________________________________

Ревизию произвел ________________________ ( )

Производитель работ (мастер) ________________________ ( )

6. Ревизия и монтаж выносной системы

охлаждения силового трансформатора

Трансформатор _______________ фазный, мощность _______________

МВ х А, тип _______________ , завод-изготовитель _______________ ,

заводской номер _____ .

Ревизия и монтаж системы охлаждения произведены

в соответствии с заводской инструкцией _________________________ ,

(номер)

установочными чертежами ________ .

(номера)

──────────────────────────────────────────────┬─────────────────

Наименование проверок и работ │ Результат

──────────────────────────────────────────────┼─────────────────

I. Ревизия масляных насосов (____ комплект) │Произведена

│

Тип _________ , завод-изготовитель _________, │

____________ , заводской номер _____________, │

напор ________ м, производительность ________ │

________ п/ч │

Электродвигатели: │

тип _________ , завод-изготовитель __________ │

заводской номер ______ , напряжение ______ В, │

мощность ______ кВт, частота вращения _______ │

_______ об/мин. │

│

II. Ревизия водяных насосов (____ комплект) │Произведена

│

Тип _________ , завод-изготовитель __________ │

___________________________________________ , │

заводской номер _________ , напор ________ м, │

производительность __________ п/ч. │

│

Электродвигатели: │

тип _________ , завод-изготовитель __________ │

___________________________________________ , │

заводской номер ______ , напряжение ______ В, │

мощность ______________ кВт, частота вращения │

_____ об/мин. │

│

III. Ревизия остального оборудования │

│

1. Сетчатый масляный фильтр _____ шт. │Произведена

2. Задвижки _____ шт. │Произведена

3. Воздухоохладитель _____ шт. │Произведена

4. Адсорбный фильтр _____ шт. │Произведена

5. Дифманометр-расходомер _____ шт. │Произведена

6. Обратный клапан _____ шт. │Произведена

7. Трубопроводы масляные _____ │Произведена

│

IV. Система охлаждения в сборе │

│

1. Состояние маслоохладителей │

2. Сборка на уплотняющих прокладках _________ │Выполнена

_______________ системы охлаждения │

(вид прокладок) │

3. Испытание на герметичность полностью │Выполнено

собранной, но неприсоединенной к │

трансформатору масляной системы, │

трансформаторным │

маслом с электрической прочностью _____ кВ │

при температуре ___ град.С давлением ___ МПа │

в течение _____ мин │

4. Испытание на герметичность водяной системы │Выполнено

давлением _____ МПа в течение _____ мин │

5. Длительность промывки системы охлаждения │

маслом, ч │

6. Характеристика трансформаторного масла │

(паспорт N _____ ), использованного для │

промывки: пробивное напряжение │

температура, °С │

7. Присоединение к трансформатору промытой │Выполнены

маслом маслоохладительной системы, │

заполненной трансформаторным маслом, и │

доливка в систему масла через расширитель │

трансформатора │

Заключение _______________________________________________________

Ревизию и монтаж произвел ___________________________ ( )

(подпись)

Производитель работ (мастер) ________________________ ( )

(подпись)

7. Ревизия и монтаж навесных (съемных)

радиаторов системы охлаждения

Трансформатор _______________ фазный, мощность _______________

МВ х А, напряжение ______________ кВ, тип _______________ , завод-

изготовитель _________________ , заводской номер _______________ .

Ревизия и монтаж системы охлаждения произведены

в соответствии с заводской инструкцией _________________________ .

(номер)

Схема охлаждения с ___________________________________________

__________________________________________________________________

(индивидуальным, централизованным дутьем)

Радиаторов _______________ шт. Вентиляторов __________ шт. (по

________________________ шт. на радиатор). Радиаторы промыты сухим

трансформаторным маслом, опрессованы маслом при

температуре __________ град.С давлением ________ МПа и установлены

на трансформатор.

Заключение ___________________________________________________

__________________________________________________________________

Ревизию и монтаж произвел

_________________________ ( )

(подпись)

Производитель работ (мастер)

_________________________ ( )

(подпись)

Форма N 35

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

сушки силового трансформатора

напряжением 330 - 500 кВ

Трансформатор _______________ фазный, мощность _______________

____________ МВ-А, напряжение __________ кВ, тип ________ , завод-

изготовитель ___________________ , заводской номер _______________

Метод сушки __________________________________________________

Сушка начата ___________ 19___ г. в. __________ ч _______ мин,

окончена _______________ 19___ г. в _____________ ч _________ мин.

Продолжительность сушки _____ ч _____ мин.

Сушка производилась __________________________________________

(на фундаменте, в помещении)

Погода: ______________________________________________________

(температура, град.С, влажность, %)

Сушка трансформатора произведена в соответствии

с заводской инструкцией ________________ , п. 2.45 СНиП III-33-76.

(номер)

График сушки прилагается.

Заключение ___________________________________________________

Сушку произвел __________________________________ ( )

(подпись)

Производитель сушки _____________________________ ( )

(подпись)

График сушки

Конденсат, Вакуум, МПа Температура, Изоляция,

мл (мм рт. ст.) град.С МОм

600 │40 (300) │ 90 │ 12000 │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ ├──┼───┼───

500 │33,3 (250) │ 75 │ 10000 │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ ├──┼───┼───

400 │26,7 (200) │ 60 │ 8000 │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ ├──┼───┼───

300 │20 (150) │ 45 │ 6000 │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ ├──┼───┼───

200 │13,3 (100) │ 30 │ 4000 │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ ├──┼───┼───

100 │6,6 (50) │ 15 │ 2000 │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ ├──┼───┼───

│ │ │ │ │ │ │ │ │ │ │

───────────┴────────────┴────────────┴─────────┼───┴──┴───┴──┴───┼──┼───┼───

Часы │ 4 8 12 16 24 │ │ │

───────────────────────────────────────────────┼─────────────────┼──┼───┼───

Сутки │ 1 │2 │3 │4

───────────────────────────────────────────────┴─────────────────┴──┴───┴───

Условные обозначения:

7. ФОРМЫ ДОКУМЕНТОВ ПО ЭЛЕКТРИЧЕСКИМ МАШИНАМ

7.1. К документам по электрическим машинам относятся:

а) акт готовности фундамента для установки электрической машины (форма N 36);

б) акт о необходимости ревизии электрической машины с разборкой (форма N 37);

в) протокол осмотра и проверки без разборки электрических машин, прибывших в собранном виде (форма N 38);

г) формуляр монтажа электрической машины (форма N 39);

д) протокол сушки электрической машины (форма N 40).

7.2. Акт готовности фундамента для установки электрической машины (форма N 36) подготавливается представителями строительной организации при участии электромонтажников и представителя заказчика.

7.3. Протокол по форме N 38 заполняется при монтаже электрических машин, прибывших в собранном виде и не требующих центровки валов. При необходимости ревизии или сушки заполнение форм N 39, 40 для этих машин обязательно.

7.4. Формуляр по форме N 39 заполняется при монтаже всех электрических машин, прибывших на место монтажа в разобранном виде.

7.5. Пересчет сопротивления изоляции электрической машины по результатам замера при фактической температуре производства в соответствии с требованиями приложения 4 "Инструкции по монтажу электрических машин" ВСН 116-75.

7.6. При заполнении пункта 1.3 формы N 39 в качестве норматива сопротивления следует брать данные завода-изготовителя, а при их отсутствии - данные из приложения N 4 к ВСН 116-75.

7.7. Пункт 1.5 формы N 39 выполняется только для электрических машин, допускающих такую проверку без разборки.

7.8. Акт о необходимости ревизии электрической машины с разборкой (форма N 37) и протокол сушки электрической машины (форма N 40) заполняются только в случае ревизии и сушки электрических машин.

Форма N 36

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

АКТ

готовности фундамента для установки

электрической машины

__________________________________________________________________

(назначение машины, подлежащей установке на фундамент)

Комиссия в составе: от заказчика _____________________________

__________________________________________________________________

(должность, фамилия, и., о.)

от строительной организации ______________________________________

(должность, фамилия, и., о.)

от монтажной организации _________________________________________

(должность, фамилия, и., о.)

составили акт в том, что при осмотре фундамента установлено

следующее:

1. Фундамент выполнен в соответствии с чертежами

___________ .

(номера)

2. Предъявленные исполнительные чертежи на фундамент, план

геодезической съемки с указанием проектных и фактических отметок и

протокол качества бетона соответствуют требованиям пп. 1.14, 1.23,

3.5 СНиП III-33-76 и п. 3.1 ВСН 116-75.

3. Воздушные камеры, воздуховоды в пределах фундаментов для

электрических машин вычищены, окрашены и готовы к опробованию

систем вентиляции.

4. Расстояния между отверстиями в фундаменте соответствуют

расстояниям между отверстиями в фундаментной плите.

5. Закладные детали установлены в соответствии с

чертежами ________ .

(номера)

6. На фундаментах и реперах нанесены отметки главных осей и

высотные отметки.

Заключение. Фундамент под монтаж машины ______________________

_______________________.

(пригоден, не пригоден)

Представитель заказчика _____________________________ ( )

(подпись)

Представитель строительной

организации _____________________________ ( )

(подпись)

Представитель монтажной

организации _____________________________ ( )

(подпись)

Форма N 37

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

АКТ

о необходимости ревизии электрической

машины с разборкой

Тип ___________________ , завод-изготовитель _______________ ,

заводской номер __________________________ , год выпуска 19 __ г.,

мощность ___________________ кВт; _____________ кВ х А, напряжение

____________________ кВ, частота вращения ________________ об/мин.

Комиссия в составе: от заказчика _____________________________

__________________________________________________________________

(должность, фамилия, и., о.)

от электромонтажной организации __________________________________

__________________________________________________________________

(должность, фамилия, и., о.)

осмотрев электрическую машину и проверив соответствие условий ее

хранения требованиям завода-изготовителя, установила, что она

подлежит ревизии с разборкой

по следующей причине _____________________________________________

__________________________________________________________________

(краткое изложение причины)

Представитель заказчика _____________________________ ( )

(подпись)

Представитель электромонтажной

организации

_____________________________ ( )

(подпись)

Форма N 38

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки без разборки электрических

машин, прибывших в собранном виде

───┬────────┬─────────┬───────────┬─────────┬──────────┬──────────

N │Наимено-│Состояние│ Состояние │Воздушные│Сопро- │Заключение

п/п│вание и │ частей │подшипников│зазоры │тивление │(пригодна

│характе-│машины по│ и наличие │(при │изоляции │к монтажу,

│ристика │внешнему │ смазки │необхо- │обмоток, │ подлежит

│машины │ осмотру │ │димости) │МОм, при │ ревизии с

│ │ │ │ │t ___ °С │разборкой,

│ │ │ │ │ │сушке)

───┼────────┼─────────┼───────────┼─────────┼──────────┼──────────

│ │ │ │ │ │

Представитель электромонтажной

организации _____________________________ ( )

(подпись)

Представитель заказчика _____________________________ ( )

(подпись)

Форма N 39

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ФОРМУЛЯР

монтажа электрических машин

Тип ___________________ , завод-изготовитель _______________ ,

заводской номер ____________________________ , год выпуска 19 __ ,

мощность _______________ кВт, напряжение ______________ В, частота

вращения ____________ об/мин.

1. Осмотр-ревизия.

──────────────────────────────────────────────────┬──────────────

1.1. Осмотр части машины │ Результат

│по внешнему

│ состоянию

──────────────────────────────────────────────────┼──────────────

Корпус │

│

Обмотки: │

статора │

ротора (якоря) │

полюсов │

│

Шейки вала │

│

Подшипники: │

стояки подшипников │

вкладыши │

смазка (подшипников качения) │

│

Выводы обмоток (изоляторы, зажимная доска) │

│

Контактные кольца, коллектор │

│

Щеточный механизм │

│

Активная сталь: │

якоря │

статора │

ротора │

│

Прочность и исправность пазовой расклиновки │

обмоток │

│

Бандажи: │

стальные │

из шпагата │

│

Вентиляторы │

│

Чистота и исправность вентиляционных каналов │

1.2. Узел смазки электрических машин осмотрен,

течи ___________________________________________________________ .

(есть, нет)

1.3. Сопротивление изоляции обмоток и других

изолированных частей машин при температуре _______________ град.С,

МОм. (Замеры сопротивления выполняются пусконаладочной

организацией).

─────────────┬──────────────┬──────────────┬─────────────────────────────┬──────┬──────┬────

Сопротивление│ Статор │ Якорь, ротор │ Обмотки │Щеточ-│Термо-│Под-

│ │ ├───────┬──────┬──────┬───────┤ный │инди- │шип-

│ │ │компен-│компа-│парал-│доба- │меха- │катор │ник

│ │ │сацион-│ундная│лель- │вочных │низм │ │

│ │ │ная │ │ная │полюсов│ │ │

├────┬────┬────┼────┬────┬────┼───────┴──────┴──────┴───────┴──────┴──────┴────

│R │R │R │R │R │R │ R

│ 15"│ 60"│ 60"│ 15"│ 60"│ 60"│ 60"

│ │ │ / │ │ │ / │

│ │ │R "│ │ │R │

│ │ │ 15 │ │ │ 15"│

─────────────┼────┼────┼────┼────┼────┼────┼───────┬──────┬──────┬───────┬──────┬──────┬────

По норме │ │ │ │ │ │ │ │ │ │ │ │ │

Фактическое │ │ │ │ │ │ │ │ │ │ │ │ │

Сопротивления изоляции замерены мегомметром типа ____________ , на

напряжение ______ кВ, по шкале ______ , заводской номер ________ .

Сопротивление изоляции ___________________________________________

(соответствует, не соответствует)

требованиям завода-изготовителя.

Машина подлежит __________________________________________________

(включению без сушки, сушке, дополнительным

__________________________________________________________________

измерениям для определения возможности включения без сушки)

1.4. Зазоры в подшипниках.

───────────┬───────────────────────

Зазоры в │ Номер подшипника

подшипниках├───┬───┬───┬───┬───┬───

│ 1 │ 2 │ 3 │ 4 │ 5 │ 6

───────────┼───┼───┼───┼───┼───┼───

a │ │ │ │ │ │

1 │ │ │ │ │ │

a │ │ │ │ │ │

2 │ │ │ │ │ │

a │ │ │ │ │ │

3 │ │ │ │ │ │

а │ │ │ │ │ │

4 │ │ │ │ │ │

b │ │ │ │ │ │

1 │ │ │ │ │ │

b │ │ │ │ │ │

2 │ │ │ │ │ │

b │ │ │ │ │ │

3 │ │ │ │ │ │

b │ │ │ │ │ │

4 │ │ │ │ │ │

c │ │ │ │ │ │

1 │ │ │ │ │ │

c │ │ │ │ │ │

2 │ │ │ │ │ │

c │ │ │ │ │ │

3 │ │ │ │ │ │

c │ │ │ │ │ │

4 │ │ │ │ │ │

d │ │ │ │ │ │

1 │ │ │ │ │ │

d │ │ │ │ │ │

2 │ │ │ │ │ │

K │ │ │ │ │ │

1 │ │ │ │ │ │

K │ │ │ │ │ │

2 │ │ │ │ │ │

H │ │ │ │ │ │

1.5. Воздушные зазоры.

─────────────────────────────────────────────┬─────────────────────────────────────────

Машина │ N полюса, вид со стороны коллектора

├──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──

│1 │2 │3 │4 │5 │6 │7 │8 │9 │10│11│12│13│14

────────────────┬────────────────────────────┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──

переменного │ постоянного тока │ │ │ │ │ │ │ │ │ │ │ │ │ │

тока │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

────────────────┼───────────┬────────────────┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──

Сторона колец │Главные │Сторона │ │ │ │ │ │ │ │ │ │ │ │ │ │

│полюсы │коллектора │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ ├────────────────┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──

│ │Противоположная │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │сторона │ │ │ │ │ │ │ │ │ │ │ │ │ │

────────────────┼───────────┼────────────────┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──

Противоположная │Добавочные │Сторона │ │ │ │ │ │ │ │ │ │ │ │ │ │

сторона │полюсы │коллектора │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ ├────────────────┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──

│ │Противоположная │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │сторона │ │ │ │ │ │ │ │ │ │ │ │ │ │

────────────────┴───────────┴────────────────┴──┴──┴──┴──┴──┴──┴──┴──┴──┴──┴──┴──┴──┴──

1.6. Щеточный механизм.

Биение _______________________________________________________

(коллектора, контактных колец)

диаметром ___________________ мм составляет _______________ мм при

норме не свыше ______________ мм.

Расстояния между бракетами: максимальное S

макс

____________________ мм; минимальное S ________________ мм: при

норме S - S = _____ мм. мин

макс мин

Расстояние между коллектором (кольцами) и щеткодержателями:

максимальное _________________________________ мм (не более 4 мм);

минимальное _____ мм (не менее 2 мм).

На машине установлены щетки ________________________________ .

(марка)

Давление пружин на щетки: максимальное

Па (гс/см2); минимальное _________________________ Па (гс/см2) при

норме 150 - 200 Па и допустимом отклонении величины

нажима отдельными щетками не более +/- 10%.

2. Замеры результатов центровки валов после

подливки фундаментной плиты.

1 - генератор; 2 - двигатель

3. Замер вибрации.

Вибрация замерена прибором ___________________________________

─────────────────────────┬───────────────────────────────────────

Удвоенная амплитуда │ Вибрация, мкм, подшипника N

вибрации ├────┬─────┬────┬────┬────┬───┬────┬────

│ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │ 8

─────────────────────────┼────┼─────┼────┼────┼────┼───┼────┼────

Вертикальная │ │ │ │ │ │ │ │

Осевая │ │ │ │ │ │ │ │

Поперечная │ │ │ │ │ │ │ │

4. Замер нагрузок на подшипники для машин с развальцовкой

полумуфт.

─────────────────────────┬───────────────────────────────────────

Нагрузка, Н (тс) │ Номер подшипника

├────┬────┬────┬────┬────┬────┬────┬────

│ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │ 8

─────────────────────────┼────┼────┼────┼────┼────┼────┼────┼────

Расчетная │ │ │ │ │ │ │ │

Фактическая │ │ │ │ │ │ │ │

5. Температура подшипников.

─────────────────────────┬────┬────┬────┬────┬────┬────┬────┬────

Номер │ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │ 8

подшипника │ │ │ │ │ │ │ │

─────────────────────────┼────┼────┼────┼────┼────┼────┼────┼────

Температура, град.С │ │ │ │ │ │ │ │

Температура активной стали:

ротора (якоря) _____ град.С;

статора _____ град.С.

Монтаж произвел ________________________ ( )

(подпись)

Производитель работ (мастер) ________________________ ( )

(подпись)

Монтаж электрической машины выполнен с оценкой ___________________

Представитель заказчика ________________________ ( )

(подпись)

Форма N 40

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

сушки электрической машины

Тип ___________________ , завод-изготовитель _______________ ,

заводской номер ____________________________ , год выпуска 19 __ ,

мощность ____________________ кВт, напряжение ________________ кВ,

частота вращения _________________________________________ об/мин.

Краткое описание метода сушки (индукционным

нагревом, посторонним источником тока, током короткого

замыкания, внешним нагревом), места замера температуры

в машине, основные данные оборудования для

сушки, данные нагревательной обмотки и схема сушки

__________________________________________________________________

Сопротивление изоляции во время сушки измерялось

мегомметром типа _______________ , на напряжение _____________ кВ,

по шкале _____ , заводской номер _____ .

Журнал сушки

────┬────────────────────────────────┬──────────────────────────────────────────────────────┬────────────────────┬─────────

Дата│ Температура, град. С │ Сопротивление изоляции, МОм │ Источник тепла │Фамилия и

и ├───────┬────────────┬───────────┼────────────┬─────────────────────────────────────────┤ │ подпись

часы│окружа-│ точек │выходящего │ Машина │ Машина постоянного тока │ │дежурного

│ющего │измерения в │воздуха при│переменного ├─────┬─────────────────────────┬─────────┼─────────────┬──────┤

│воздуха│ машине │вращающейся│ тока │Якорь│ Обмотки возбуждения │Компенса-│ Температура │ток, А│

│ ├──┬───┬──┬──┤ машине ├──────┬─────┤ │ │ционная │ воздуха из │ │

│ │1 │ 2 │3 │ 4│ │Статор│Ротор│ │ │обмотка │воздуходувки,│ │

│ │ │ │ │ │ ├─┬──┬─┤ │ ├──────┬──────────┬───────┤ │ град.С │ │

│ │ │ │ │ │ │1│2 │3│ │ │парал-│после- │доба- │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │лель- │дова- │вочных │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ные │тельные │полюсов│ │ │ │

────┼───────┼──┼───┼──┼──┼───────────┼─┼──┼─┼─────┼─────┼──────┼──────────┼───────┼─────────┼─────────────┼──────┼─────────

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

Температура замерялась _____ .

(чем)

Заключение _______________________________________________________

Ответственный руководитель сушки ____________________ ( )

(подпись)

8. ФОРМЫ ДОКУМЕНТОВ

ПО ПУСКОРЕГУЛИРУЮЩИМ И ЗАЩИТНЫМ АППАРАТАМ

НАПРЯЖЕНИЕМ ДО 1000 В

8.1. К документам по пускорегулирующим и защитным аппаратам напряжением до 1000 В относится протокол осмотра и проверки коммутационных электрических аппаратов (форма N 41).

8.2. К коммутационным электрическим аппаратам, вносимым в протокол, относятся отдельно стоящие на стенах, колоннах или сборках, изготовленных в мастерских, магнитные пускатели, установочные автоматы и ящики с рубильниками.

8.3. При большом количестве однотипных коммутационных электрических аппаратов, например магнитных пускателей, записи в протокол следует объединять в группы (по величине, номинальному току и т.п.).

Пример записи:

────┬──────────────┬────────────────────┬───────────┬───────────

N │ Наименование │ Технические данные │Количество │ Результат

п/п │ │ │ │

────┼──────────────┼────────────────────┼───────────┼───────────

11 │Магнитный │Катушка 220 В │18 │Норма

│пускатель, │ │ │

│нереверсивный │ │ │

│ПМЕ-221 │ │ │

8.4. Протокол по форме N 41 передается совместно с другими документами по сдаче-приемке объекта в эксплуатацию.

Форма N 41

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки коммутационных

электрических аппаратов

__________________________________________________________________

(место установки)

┌────┬─────────────┬──────────────────┬──────────────┬───────────┐

│ N │Наименование │Технические данные│ Количество │ Результат │

│п/п │ │ │ │ │

├────┼─────────────┼──────────────────┼──────────────┼───────────┤

│ │ │ │ │ │

└────┴─────────────┴──────────────────┴──────────────┴───────────┘

Осмотр и проверку произвел _________________________ ( )

(подпись)

Производитель работ (мастер) _______________________ ( )

(подпись)

9. ФОРМЫ ДОКУМЕНТОВ ПО АККУМУЛЯТОРНЫМ БАТАРЕЯМ

9.1. К документам по аккумуляторным батареям относится технический отчет по монтажу аккумуляторной батареи (форма N 42), включающий:

а) формуляр аккумуляторной батареи (форма N 42-1);

б) акт приемки стеллажей под монтаж аккумуляторной батареи (форма N 42-2);

в) акт готовности аккумуляторной батареи под заливку (промежуточный) (форма N 42-3);

г) протокол замера основных характеристик элементов аккумуляторной батареи в процессе формовки (разряда N ____ , заряда N ____ ) (форма N 42-4);

д) протокол замера основных характеристик элементов аккумуляторной батареи в конце формовки (заряда N _____ , разряда _____ ) (форма N 42-5).

9.2. При сдаче аккумуляторных батарей вместе с документацией (формы N 42-1 - 42-5) передаются документы общего характера (формы N 1 - 6), а также акт передачи помещения под монтаж электрооборудования, протокол химического анализа аккумуляторной кислоты или щелочи (по форме лаборатории), протокол химического анализа дистиллированной воды (по форме лаборатории).

9.3. Протокол измерения сопротивления изоляции следует выполнять по форме N 44.

Форма N 42

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ТЕХНИЧЕСКИЙ ОТЧЕТ

по монтажу аккумуляторной батареи

Тип ______________________________________________________________

Напряжение _____________________________________________________ В

Емкость ____________________________________________________ А х ч

Содержание: формы N 42-1, 42-2, 42-3, 42-4, 42-5.

Форма N 42-1

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ФОРМУЛЯР

аккумуляторной батареи

Тип ____________ , напряжение __________ В, емкость ________ А х ч

при _______________ часовом разряде и разрядном токе __________ А.

Количество элементов _____ шт.

Заливка батареи начата в _____________ ч __________ мин __________

19 г., окончена в __________ ч __________ мин _________ 19 __ г.

Формовочный заряд батареи начат в _______________ ч __________ мин

_____________ 19 __ г., окончен в _______________ ч __________ мин

_____________ 19 __ г.

Формовочный заряд батареи ________________________________________

Контрольный разряд начат в _________________ ч _______________ мин

______________ 19 г., окончен в ______________ ч ___________ мин

______________ 19 г.

Емкость батареи при __________________________ часовом контрольном

разряде составила _____________ А х ч при норме ______________ А-ч

при температуре помещения __________________ град.С.

Плотность электролита в конце разряда ______________________ г/см3

при норме _______________ г/см3, в конце заряда ____________ г/см3

при норме _______________ г/см3.

Сопротивление изоляции батареи ___________________________ кОм при

норме ___________________ кОм замерено вольтметром _______________

(тип)

класса _______________ , заводской номер __________ , с внутренним

сопротивлением _________________ кОм.

Нормы сопротивления изоляции

Напряжение батареи, В 24 48 110 220

Сопротивление изоляции, кОм 14 25 50 100

Представитель электромонтажной

организации ______________________ ( )

(подпись)

Форма N 42-2

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

АКТ

приемки стеллажей под монтаж аккумуляторной батареи

Комиссия в составе: от заказчика _____________________________

__________________________________________________________________

(должность, фамилия, и., о.)

от электромонтажной организации __________________________________

__________________________________________________________________

(должность, фамилия, и., о.)

от генерального подрядчика _______________________________________

(должность, фамилия, и., о.)

произвела осмотр стеллажей типа __________________________________

__________________________________________________________________

(материал, количество рядов и ярусов, длина в метрах, ГОСТ, ТУ)

__________________________________________________________________

(организация, изготовившая стеллажи)

удостоверяет, что стеллажи изготовлены из древесины

____________________ сорта, влажностью _______________ %. Стеллажи

окрашены ____________ .

(вид краски)

Заключение ___________________________________________________

(указывается пригодность или непригодность

__________________________________________________________________

стеллажей под монтаж аккумуляторной батареи)

Представитель заказчика _____________________________ ( )

(подпись)

Представитель электромонтажной

организации _____________________________ ( )

(подпись)

Представитель генерального

подрядчика _____________________________ ( )

(подпись)

Форма N 42-3

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

АКТ

готовности аккумуляторной батареи

под заливку (промежуточный)

Комиссия в составе: от заказчика _____________________________

__________________________________________________________________

(должность, фамилия, и., о.)

от электромонтажной организации __________________________________

__________________________________________________________________

(должность, фамилия, и., о.)

произвела осмотр смонтированной и подготовленной к

заливке аккумуляторной батареи типа ___________________________ на

________________ элементов напряжением _______________ В, емкостью

________________ А х ч при _______________ часовом разряде.

Заключение. Монтаж аккумуляторной батареи закончен, батарея

может быть залита электролитом и поставлена на формовку.

Представитель заказчика _____________________________ ( )

(подпись)

Представитель электромонтажной организации

_____________________________ ( )

(подпись)

Форма N 42-4

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

замера основных характеристик элементов

аккумуляторной батареи в процессе формовки

__________________________________________

(разряда N _____ , заряда N _____ )

┌────┬──────┬────────────────┬──────┬───────────────────────────────────────────────────────────────────────────────────────┐

│Дата│Время │ Батарея │Темпе-│ Характеристика электролита элементов │

│ │замера│ │ратура├─────────────────────┬─────────────────────┬─────────────────────┬─────────────────────┤

│ │ │ │поме- │ N │ N │ N │ N │

│ │ ├───────────┬────┤щения,├──────┬──────┬───────┼──────┬──────┬───────┼──────┬──────┬───────┼──────┬──────┬───────┤

│ │ │напряжение,│ток,│град.С│напря-│плот- │темпе- │напря-│плот- │темпе- │напря-│плот- │темпе- │напря-│плот- │темпе- │

│ │ │В │А │ │жение,│ность,│ратура,│жение,│ность,│ратура,│жение,│ность,│ратура,│жение,│ность,│ратура,│

│ │ │ │ │ │В │г/см3 │град.С │В │г/см3 │град.С │В │г/см3 │град.С │В │г/см3 │град.С │

├────┼──────┼───────────┼────┼──────┼──────┼──────┼───────┼──────┼──────┼───────┼──────┼──────┼───────┼──────┼──────┼───────┤

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

└────┴──────┴───────────┴────┴──────┴──────┴──────┴───────┴──────┴──────┴───────┴──────┴──────┴───────┴──────┴──────┴───────┘

В процессе формовки __________________________ батарея ___________

(заряда N __ , разряда N __) (получила,

отдала)

емкость _____________________ А х ч.

Замеры выполнялись приборами: вольтметром_____________ , заводской

(тип)

номер ____, шкала ___ В, амперметром ____ , заводской номер ____ ,

(тип)

шкала _____ А, денситометром _____ , заводской номер __________ ,

(тип)

шкала _____ г/см3.

Замеры выполнил ________________________ ( )

(подпись)

Производитель работ (мастер) ________________________ ( )

(подпись)

Форма N 42-5

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

замера основных характеристик элементов

аккумуляторной батареи в конце формовки

_______________________________________

(заряда N ________ , разряда N _______)

Температура электролита __ град.С. Температура помещения ____ °С.

Дата и время замера ___________ .

─────┬──────┬──────┬─────┬──────┬──────┬─────┬──────┬──────┬─────┬──────┬──────┬─────┬──────┬──────┬──────┬──────┬──────

Номер│Напря-│Плот- │Номер│Напря-│Плот- │Номер│Напря-│Плот- │Номер│Напря-│Плот- │Номер│Напря-│Плот- │Номер │Напря-│Плот-

эле- │жение,│ность,│эле- │жение,│ность,│эле- │жение,│ность,│эле- │жение,│ность,│эле- │жение,│ность,│эле- │жение,│ность,

мента│В │г/см3 │мента│В │г/см3 │мента│В │г/см3 │мента│В │г/см3 │мента│ В │г/см3 │мента │В │г/см3

─────┼──────┼──────┼─────┼──────┼──────┼─────┼──────┼──────┼─────┼──────┼──────┼─────┼──────┼──────┼──────┼──────┼──────

1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │ 8 │ 9 │ 10 │ 11 │ 12 │ 13 │ 14 │ 15 │ 16 │ 17 │ 18

1 │ │ │ 5 │ │ │ 9 │ │ │ 13 │ │ │ 17 │ │ │ 21 │ │

2 │ │ │ 6 │ │ │ 10 │ │ │ 14 │ │ │ 18 │ │ │ 22 │ │

3 │ │ │ 7 │ │ │ 11 │ │ │ 15 │ │ │ 19 │ │ │ 23 │ │

4 │ │ │ 8 │ │ │ 12 │ │ │ 16 │ │ │ 20 │ │ │ 24 │ │

25 │ │ │ 43 │ │ │ 61 │ │ │ 79 │ │ │ 97 │ │ │ 115 │ │

26 │ │ │ 44 │ │ │ 62 │ │ │ 80 │ │ │ 98 │ │ │ 116 │ │

27 │ │ │ 45 │ │ │ 63 │ │ │ 81 │ │ │ 99 │ │ │ 117 │ │

28 │ │ │ 46 │ │ │ 64 │ │ │ 82 │ │ │ 100 │ │ │ 118 │ │

29 │ │ │ 47 │ │ │ 65 │ │ │ 83 │ │ │ 101 │ │ │ 119 │ │

30 │ │ │ 48 │ │ │ 66 │ │ │ 84 │ │ │ 102 │ │ │ 120 │ │

31 │ │ │ 49 │ │ │ 67 │ │ │ 85 │ │ │ 103 │ │ │ 121 │ │

32 │ │ │ 50 │ │ │ 68 │ │ │ 86 │ │ │ 104 │ │ │ 122 │ │

33 │ │ │ 51 │ │ │ 69 │ │ │ 87 │ │ │ 105 │ │ │ 123 │ │

34 │ │ │ 52 │ │ │ 70 │ │ │ 88 │ │ │ 106 │ │ │ 124 │ │

35 │ │ │ 53 │ │ │ 71 │ │ │ 89 │ │ │ 107 │ │ │ 125 │ │

36 │ │ │ 54 │ │ │ 72 │ │ │ 90 │ │ │ 108 │ │ │ 126 │ │

37 │ │ │ 55 │ │ │ 73 │ │ │ 91 │ │ │ 109 │ │ │ 127 │ │

38 │ │ │ 56 │ │ │ 74 │ │ │ 92 │ │ │ 110 │ │ │ 128 │ │

39 │ │ │ 57 │ │ │ 75 │ │ │ 93 │ │ │ 111 │ │ │ 129 │ │

40 │ │ │ 58 │ │ │ 76 │ │ │ 94 │ │ │ 112 │ │ │ 130 │ │

41 │ │ │ 59 │ │ │ 77 │ │ │ 95 │ │ │ 113 │ │ │ 131 │ │

42 │ │ │ 60 │ │ │ 78 │ │ │ 96 │ │ │ 114 │ │ │ 132 │ │

Номера отстающих элементов _____

Замеры выполнялись приборами: вольтметром _________ , заводской

(тип)

номер ______ , шкала _______ В; денситометром ________ , заводской

(тип)

номер _____ , шкала _____ г/см3.

Замеры выполнил ________ ( ) Производитель работ

(подпись)

(мастер) _________ ( )

(подпись)

10. ФОРМЫ ДОКУМЕНТОВ

ПО ЭЛЕКТРОУСТАНОВКАМ ВО ВЗРЫВООПАСНЫХ ЗОНАХ

10.1. К документам по электроустановкам во взрывоопасных зонах относится протокол испытаний давлением локальных разделительных уплотнений или стальных труб для электропроводок во взрывоопасных зонах классов В-1 и В-1а (форма N 43).

10.2. Протокол измерения сопротивления изоляции электропроводок и кабелей следует выполнять по форме N 44.

10.3. Формы сдаточной документации по монтажу электрических машин и другого электрооборудования при сдаче электроустановок во взрывоопасных зонах следует выполнять по формам настоящей инструкции.

10.4. Вместе с формой N 43 при сдаче электроустановок во взрывоопасных зонах передаются документы общего характера (формы N 1 - 6).

Форма N 43

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

испытаний давлением локальных разделительных

уплотнений или стальных труб для электропроводок

во взрывоопасных зонах классов В-1 и В-1а

Комиссия в составе от электромонтажной

организации ______________________________________________________

(должность, фамилия, и., о. )

от заказчика _____________________________________________________

(должность, фамилия, и., о. )

произвела испытания давлением на плотность разделительных

уплотнений или участков трубных коммуникаций.

─────────┬─────┬───────────┬───────────┬─────────────────┬────────

Место │Класс│Фактическое│ Падение │Продолжительность│Приме-

установки│зоны │ давление, │ давления │ испытания, мин.│чание

или │ │ кПа │ при │ │

участок │ │ │испытаниях,│ │

│ │ │ кПа │ │

─────────┼─────┼───────────┼───────────┼─────────────────┼────────

│ │ │ │ │

Примечания. 1. Испытательное давление по норме

(СНиП III-33-76, п. 8.15; ВСН 332-74/ММСС СССР, п. 7.58, 7.60;

техциркуляр ГЭН и ГЭМ N 9-2-165/76):

а) для локальных испытаний разделительных уплотнений в

коробках КПЛ в зонах классов В-I и В-Iа - 250 кПа (2,5 л кгс/см2)

допустимо падение давления до 200 кПа (2 кгс/см2);

б) для испытаний трубопроводов с установкой коробки КПР в

зонах класса В-I - 250 кПа (2,5 кгс/см2); в зонах класса В-Iа -

50 кПа (0,5 кгс/см2) допустимое падение давления до 50%;

в) продолжительность испытания 3 мин.

2. Испытательное давление измерено манометром заводской

номер ____________________ , класс точности ____________________ .

(не более четвертого)

Заключение. Плотность разделительных уплотнений

удовлетворяет нормам для ________________ класса _______________ .

Представитель электромонтажной

организации

_____________________________ ( )

(подпись)

Представитель заказчика _____________________________ ( )

(подпись)

11. ФОРМЫ ДОКУМЕНТОВ

ПО ЭЛЕКТРОУСТАНОВКАМ В ПОЖАРООПАСНЫХ ЗОНАХ

11.1. Документы по электроустановкам в пожароопасных зонах специальных форм не имеют.

11.2. Протокол измерения сопротивления изоляции электропроводок и кабелей следует выполнять по форме N 44.

11.3. Формы сдаточной документации по монтажу электрических машин, распределительных устройств, КТП, прокладке проводов и кабелей следует выполнять по формам настоящей инструкции.

11.4. Вместе с перечисленными документами при сдаче электроустановок в пожароопасных зонах передаются документы общего характера (формы N 1 - 6).

12. ФОРМЫ ДОКУМЕНТОВ ПО ЭЛЕКТРОПРОВОДКАМ

12.1. К документам по электропроводкам относятся:

а) протокол измерения сопротивления изоляции (форма N 44);

б) протокол фазировки (форма N 45).

12.2. Документы по электропроводкам передаются в комплекте с другими документами по объекту.

12.3. Для силовых кабелей и проводов напряжением до 1000 В сопротивление изоляции должно быть не менее 0,5 МОм. Для силовых кабелей напряжением выше 1000 В сопротивление изоляции не нормируется.

12.4. Форма N 44 является единой для заполнения результатов измерения сопротивления изоляции электропроводок, выполненных проводами и кабелями сечением до 16 мм2 включительно, и кабельных линий с кабелями напряжением до 1000 В, сечением от 16 мм2 и кабелями напряжением выше 1000 В.

12.5. В графе "Заключение" формы N 44 следует проставить "Норма" в случае положительного результата измерения для кабелей напряжением выше 1000 В, фактическое сопротивление - для кабелей и проводов до 1000 В.

12.6. Протокол фазировки по форме N 45 заполняется для шинопроводов магистральных, распределительных, троллейных и осветительных; кабелей напряжением до 1000 В и выше 1000 В, питающих распределительные устройства от источников электроэнергии.

Форма N 44

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

измерения сопротивления изоляции

Место прокладки __________________________________________________

Сопротивление изоляции замерено __________________________________

__________________________________________________________________

(наименование прибора, тип)

заводской номер _______________ , на напряжение _______________ В.

───────────────────────┬───────────────────────────┬────────────

Наименование линии и │Сопротивление изоляции, МОм│ Заключение

ее параметры ├───┬────┬────┬───┬────┬────┤

│А-В│А-С │В-С │А-0│В-0 │С-0 │

───────────────────────┼───┼────┼────┼───┼────┼────┼────────────

│ │ │ │ │ │ │

Измерение произвел ________________________ ( )

(подпись)

Производитель работ (мастер) ________________________ ( )

(подпись)

Форма N 45

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

Протокол фазировки

─────────────┬─────────────┬─────────────┬─────────────┬─────────────┬──────────────

Тип │Обозначение │ Фаза А │ Фаза В │ Фаза С │ Фамилия и

шинопровода, │шинопровода, │соответствует│соответствует│соответствует│ подпись

марка кабеля │ номер │ │ │ │производящего

│ кабельной │ │ │ │ фазировку

│ линии по │ │ │ │

│ проекту │ │ │ │

─────────────┼─────────────┼─────────────┼─────────────┼─────────────┼──────────────

│ │ │ │ │

Проверил производитель

работ (мастер)

______________________________ ( )

(подпись)

13. ФОРМЫ ДОКУМЕНТОВ ПО ШИНОПРОВОДАМ

13.1. К документам по шинопроводам относятся:

а) протокол измерения сопротивления изоляции (форма N 44);

б) протокол фазировки (форма N 45).

13.2. Указания по заполнению форм N 44 и 45 даны в разделе 12 "Формы документов по электропроводкам".

14. ФОРМЫ ДОКУМЕНТОВ ПО ЭЛЕКТРООСВЕЩЕНИЮ

14.1. К документам по электроосвещению относятся:

а) протокол измерения сопротивления изоляции (форма N 44);

б) акт проверки осветительной сети на правильность зажигания и горения ламп (форма N 46).

14.2. Указания по заполнению формы N 44 даны а разделе 12 "Формы документов по электропроводкам".

14.3. Акт проверки надежности крепления строительных конструкций и крюков для подвеса светильников массой свыше 100 кг представляется строительной организацией.

14.4. В графу "Результат" формы N 46 следует вносить данные о последовательности зажигания ламп в светильниках и о горении ламп после включения группы. Пример записи в графе: "Последовательность зажигания по проекту; лампы в светильниках исправны".

Форма N 46

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

АКТ

проверки осветительной сети на правильность

зажигания и горения ламп

───────────────────────┬────────────────────────────┬────────────

Номер осветительного │ Количество светильников │Результат

щита │ в группах │

───────────────────────┼────────────────────────────┼────────────

│ │

Производитель работ (мастер) _______________________ ( )

(подпись)

Представитель заказчика _______________________ ( )

(подпись)

15. ФОРМЫ ДОКУМЕНТОВ ПО ЗАЗЕМЛЯЮЩИМ УСТРОЙСТВАМ

15.1. К документам по заземляющим устройствам относятся:

а) акт освидетельствования скрытых работ по монтажу заземляющих устройств и присоединений к естественным заземляющим устройствам (форма N 47);

б) акт осмотра и проверки состояния открыто проложенных заземляющих проводников (форма N 48).

15.2. Акты на электромонтажные работы по заземлению сдаются заказчику при сдаче объекта совместно с другой документацией.

15.3. В форме N 47, п. 3 в графе "Примечание" следует указывать исполнение электродов (вертикальное или горизонтальное).

Форма N 47

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

АКТ

освидетельствования скрытых работ по монтажу

заземляющих устройств и присоединений

к естественным заземляющим устройствам

Осмотром выполненных работ по монтажу заземляющего устройства

установлено:

1. Заземляющее устройство выполнено в соответствии

с проектом ____________________ , разработанным __________________

(название)

__________________________________________________________________

(проектная организация)

по чертежам _________________ .

(номер)

2. Отступления от проекта: ___________________________________

__________________________________________________________________

согласованы с ____________________________________________________

(организация, должность, фамилия, и., о.)

и внесены в чертежи ________ .

(номера)

3. Характеристика заземляющего устройства.

────┬─────────────┬─────────────────────────────────────────────────────┬───────────

N │ Элементы │ Параметры элементов заземляющего устройства │Примечание

п/п │заземляющего ├────────┬───────┬─────────┬───────────┬──────────────┤

│ устройства │материал│профиль│размеры, │количество │ глубина │

│ │ │ │ мм │ │заложения от │

│ │ │ │ │ │планировочной │

│ │ │ │ │ │ отметки │

────┼─────────────┼────────┼───────┼─────────┼───────────┼──────────────┼───────────

│ │ │ │ │ │ │

4. Характер соединений элементов заземляющего

устройства между собой и присоединение их к естественным

заземляющим устройствам: _________________________________________

__________________________________________________________________

5. Выявленные дефекты: _______________________________________

__________________________________________________________________

6. Заключение. Заземляющее устройство может быть

засыпано землей на участках: _____________________________________

__________________________________________________________________

Представитель заказчика _____________________________ ( )

(подпись)

Представитель строительной

организации _____________________________ ( )

(подпись)

Представитель электромонтажной

организации _____________________________ ( )

(подпись)

Форма N 48

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

АКТ

осмотра и проверки состояния открыто

проложенных заземляющих проводников

1. Прокладка заземляющих проводников выполнена

в соответствии с проектом ________________________ , разработанным

(название)

__________________________ по чертежам _________________________ .

(проектная организация) (номера)

2. Обрывов заземляющих проводников ___________________________

__________________________________________________________________

((не) обнаружено)

3. Визуальный осмотр мест сварки показал: ____________________

__________________________________________________________________

4. Визуальный осмотр болтовых соединений показал:

__________________________________________________________________

(указать наличие неудовлетворительных контактов, а также наличие

__________________________________________________________________

антикоррозионной защиты и отличительной окраски)

__________________________________________________________________

5. Выявленные дефекты: _______________________________________

__________________________________________________________________

6. Заключение. _______________________________________________

Осмотр и проверку произвел ________________________ ( )

(подпись)

Производитель работ (мастер) ________________________ ( )

(подпись)

16. ФОРМЫ ДОКУМЕНТОВ

ПО МОНТАЖУ ТЯЖЕЛОЙ ОШИНОВКИ

16.1. К документам по монтажу тяжелой ошиновки относится журнал производства работ по сварке тяжелых шин (форма N 49).

16.2. Журнал ведется в продолжение всего монтажа тяжелой ошиновки и является единственным документом при сдаче работ заказчику.

16.3. Согласно "Инструкции по сварке цветных металлов в электромонтажном производстве" ВСН 369-76, глава 1.21, основным методом контроля качества сварных соединений является внешний осмотр, который производится после удаления шлака, брызг металла, наплывов и остатков флюса.

Сварные швы должны иметь равномерно-чешуйчатую поверхность и плавный переход к основному металлу; не должны иметь трещин, прожогов, непроваров длиной более 10% длины шва, но не более 30 мм, незаплавленных кратеров и подрезов глубиной более 0,1 толщины шины, но не более 3 мм. Сварные соединения пакетов лент не должны также иметь подрезов и непроваров на лентах основного пакета.

Устранение дефектов сварки шин из алюминия и сплава АД31 производится подваркой. Дефектные соединения медных шин разрезаются и завариваются вновь.

16.4. Согласно ГОСТ 10434-76 электрическое сопротивление сварного соединения не должно превышать сопротивления целой шины. Измерение сопротивления производится по ГОСТ 17441-78 наладочными организациями и оформляется отдельным протоколом.

16.5. Журнал по форме N 49 передается заказчику совместно с другой документацией при сдаче объекта.

Форма N 49

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ЖУРНАЛ

производства работ по сварке тяжелых шин

──────┬───────────────────────┬────────────┬────────┬────────┬─────────┬────────────

Дата │ Место расположения │ Размеры │Способ │ Номер │Фамилия │Заключение

записи│ сварного шва │свариваемых │(метод) │ клейма │сварщика │о качестве

├──────────┬────────────┤ шин, мм │ сварки │сварщика│ │ сварки по

│установка │ номер │ │ │ │ │результатам

│ (узел) │ чертежа │ │ │ │ │ внешнего

│ │ проектной │ │ │ │ │ осмотра

│ │документации│ │ │ │ │

──────┼──────────┼────────────┼────────────┼────────┼────────┼─────────┼────────────

│ │ │ │ │ │ │

Представитель электромонтажной организации __________ ( )

(подпись)

Представитель заказчика __________ ( )

(подпись)

17. ФОРМЫ ДОКУМЕНТОВ

ПО ПОДЪЕМНО-ТРАНСПОРТНОМУ ОБОРУДОВАНИЮ

17.1. К документам по подъемно-транспортному оборудованию относятся:

а) протокол осмотра и проверки коммутационных электрических аппаратов (форма N 41);

б) протокол измерения сопротивления изоляции (форма N 44).

17.2. Указания по заполнению формы N 41 даны в разделе 8 "Формы документов по пускорегулирующим и защитным аппаратам напряжением до 1000 В".

17.3. Указания по заполнению формы N 44 даны в разделе 12 "Формы документов по электропроводкам".

17.4. Документы по подъемно-транспортному оборудованию передаются заказчику вместе с другими документами при сдаче объекта.

18. ФОРМЫ ДОКУМЕНТОВ ПО КАБЕЛЬНЫМ ЛИНИЯМ <*>

18.1. К документам по кабельным линиям напряжением 1 - 35 кВ относятся:

------------------------------------

<*> Не распространяется на кабели напряжением 010 кВ.

а) акт приемки траншей, каналов, туннелей и блоков под монтаж кабелей (форма N 50);

б) протокол испытаний силового кабеля напряжением выше 1000 В (образец дан ниже);

в) протокол осмотра и проверки изоляции кабелей на барабане перед прокладкой (форма N 51);

г) протокол прогрева кабелей на барабане перед прокладкой при низких температурах (форма N 52);

д) акт осмотра кабельной канализации в траншеях и каналах перед закрытием (форма N 53);

е) журнал прокладки кабелей (форма N 54);

ж) журнал разделки кабельных муфт напряжением выше 1000 В (форма N 55).

18.2. Акт на скрытые работы по прокладке труб для затяжки в них кабелей представляет строительная организация.

18.3. Протокол испытаний силового кабеля напряжением выше 1000 В представляется только в случае отсутствия протоколов заводских испытаний барабанов с кабелем. Испытание кабелей выполняется заказчиком в соответствии с требованиями п. I-8-37 ПУЭ 76.

18.4. Контрольно-учетный паспорт на соединительные эпоксидные муфты напряжением выше 1000 В поставляется с комплектом соединительной эпоксидной муфты. По заполнении контрольно-учетный паспорт включается в состав документации по кабельной линии.

18.5. Протоколы испытаний повышенным напряжением выпрямленного тока силовых кабелей после монтажа и измерения сопротивления изоляции кабелей перед включением представляет заказчик (пусконаладочная организация).

18.6. К форме N 50 строительная организация представляет приложение - схему привязки наружных кабельных трасс на местности с указанием горизонтальных и вертикальных отметок.

18.7. Сопротивление изоляции кабелей напряжением до 1000 В должно быть не менее 0,5 МОм, сопротивление изоляции кабелей напряжением выше 1000 В не нормируется.

18.8. Прогрев кабелей на барабане перед прокладкой при низких температурах должен соответствовать требованиям пп. 7.35 и 7.36 СНиП III-33-76 и пп. 12.1 - 12.16 "Инструкции по прокладке кабелей напряжением до 110 кВ" СН 85-74.

18.9. Вместе с документами по кабельным линиям передаются документы общего характера (формы N 1 - 6).

Форма N 50

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

АКТ

приемки траншей, каналов, туннелей

и блоков под монтаж кабелей

Комиссия в составе: от электромонтажной

организации _______________________________________ , от заказчика

(должность, фамилия, и., о.)

____________________________________ , от генподрядной организации

(должность, фамилия, и., о.)

__________________________________________________________________

(должность, фамилия, и., о.)

провела осмотр и проверку выполненных ____________________________

__________________________________________________________________

(наименование генподрядной организации)

сооружений для прокладки кабелей.

1. К сдаче-приемке предъявлены следующие объекты:

__________________________________________________________________

(траншеи, каналы, туннели, блоки кабельной канализации)

__________________________________________________________________

2. Сооружения выполнены в соответствии с проектом,

разработанным ____________________________________________________

(наименование проектной организации, N чертежей)

3. Отступления от проекта ____________________________________

(перечислить)

согласованы с ____________________________________________________

(наименование проектной организации)

4. Разбивка трассы траншеи (каналов, туннелей и

блоков) _______________________________ в соответствии с проектом.

(выполнена, не выполнена)

5. Ширина и глубина траншеи соответствуют требованиям

проекта и пп. II-3-84 ПУЭ-76, постель выполнена

из _________________ толщиной слоя _______________ мм, пересечение

дорог выполнено в трубах ______________________________________ на

(материал)

глубине _______________ мм, соединение и окраска труб ____________

________________________________________________________________ .

(способ выполнения)

Траншея подготовлена к прокладке кабеля.

6. Диаметр отверстия блоков и правильность стыкования блоков

проверены и соответствуют требованиям п. 4.19 СНиП III-33-76,

крышки на люках колодцев установлены.

7. Обрамление и перекрытия на кабельных каналах

выполнены ________________________________________________________

__________________________________________________________________

8. Люки и входы в туннели выполнены по проекту

__________________________________________________________________

(наименование проектной организации, N чертежа)

9. Дренаж выполнен.

10. Особые замечания _________________________________________

__________________________________________________________________

Заключение. Объекты, перечисленные в п. 1 настоящего акта,

считать принятыми под монтаж кабелей.

Приложение. Схема привязки наружных кабельных трасс на

местности с указанием горизонтальных и вертикальных отметок

трасс.

Представитель электромонтажной

организации __________________________ ( )

(подпись)

Представитель заказчика __________________________ ( )

(подпись)

Представитель генподрядной

организации __________________________ ( )

(подпись)

(Образец)

ПРОТОКОЛ

испытания силового кабеля напряжением

выше 1000 В

┌─────┬──────┬───────┬───────┬───────────────┬─────────┬────────┬─────────┬─────────────┬──────┐

│Номер│Марка │Сечение│Длина │ Напряжение, кВ│Сопротив-│Испыта- │Продолжи-│ Ток утечки │Заклю-│

│бара-│кабеля│кабеля,│кабеля,├───────┬───────┤ление │тельное │тельность├────┬────────┤чение │

│бана │ │ мм2 │м │рабочее│испыта-│изоляции,│напряже-│испытания│мкА │при на- │ │

│ │ │ │ │ │тельное│ МОм │ние, кВ │ │ │пряжении│ │

│ │ │ │ │ │ │ │ │ │ │ │ │

├─────┼──────┼───────┼───────┼───────┼───────┼─────────┼────────┼─────────┼────┼────────┼──────┤

│ │ │ │ │ │ │ │ │ │ │ │ │

Испытание произвел _________________________ ( )

(подпись)

Руководитель работ (мастер) _________________________ ( )

(подпись)

Форма N 51

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра и проверки изоляции кабелей

на барабане перед прокладкой

─────┬────────┬───────┬──────┬─────┬──────┬────────────────────────┬──────┬──────

Номер│Марка │ Длина │Номер │Изго-│Дата │ Состояние │Сопро-│Заклю-

бара-│кабеля, │кабеля,│прото-│тови-│выпус-│ │тивле-│чение

бана │напря- │ м │кола │тель │ка ├────────┬──────┬────────┤ние │

│жение, │ │завод-│ │ │барабана│наруж-│гермети-│изоля-│

│кВ, │ │ского │ │ │и обшив-│ных │зирую- │ции, │

│сече- │ │испы- │ │ │ки │витков│щих кол-│МОм │

│ние, мм2│ │тания │ │ │ │ │пачков │ │

─────┼────────┼───────┼──────┼─────┼──────┼────────┼──────┼────────┼──────┼──────

│ │ │ │ │ │ │ │ │ │

Сопротивление изоляции замерено мегомметром на напряжение 2500 В,

типа ________ , заводской номер _________ .

Осмотр и проверку произвел ________________________ ( )

(подпись)

Производитель работ (мастер) ________________________ ( )

(подпись)

Представитель заказчика ________________________ ( )

(подпись)

Форма N 52

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

прогрева кабелей на барабане перед прокладкой

при низких температурах

┌─────┬───────┬───────┬─────────────────┬────────────────────────┐

│Номер│Марка │Длина │Прогрев кабелей │ Прогрев кабелей │

│бара-│кабеля,│кабеля,│внутри обогрева- │ электрическим током │

│бана │напря- │м │емых помещений │ │

│ │жение, │ ├───────┬─────────┼────────────────────────┤

│ │кВ, │ │темпе- │продолжи-│Температура внешних вит-│

│ │сече- │ │ратура │тельность│ков кабеля при темпе- │

│ │ние, │ │в поме-│прогрева │ратуре наружного воздуха│

│ │мм2 │ │щении, │(должна │(должна соответствовать │

│ │ │ │°С │соответ- │п. 12.1 СП 85-74) │

│ │ │ │ │ствовать ├───────────┬────────────┤

│ │ │ │ │табл. │ -10 °С │ ниже │

│ │ │ │ │15 СН │ │ -10 °С │

│ │ │ │ │85-74) │ │ │

├─────┼───────┼───────┼───────┼─────────┼───────────┼────────────┤

│ │ │ │ │ │ │ │

Прогрев произвел ________________________ ( )

(подпись)

Производитель работ (мастер) ________________________ ( )

(подпись)

Форма N 53

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

АКТ

осмотра кабельной канализации в траншеях

и каналах перед закрытием

Комиссия в составе: от электромонтажной организации

__________________________________________________________________

(должность, фамилия, и., о.)

от заказчика _____________________________________________________

(должность, фамилия, и., о.)

от генподрядной организации ______________________________________

(должность, фамилия, и., о.)

произвели осмотр кабельной канализации в _________________________

_________________________________________________ перед закрытием.

(траншее, канале)

В результате осмотра установлено:

1. Прокладка кабелей выполнена по проекту ____________________

__________________________________________________________________

(наименование проектной организации, N чертежей)

2. Отступления от проекта согласованы с ______________________

_________________ 19 __ г. и нанесены на чертежи N _______________

3. Марки, сечения и напряжения кабелей (не) соответствуют

проекту, маркировка кабелей - кабельному журналу.

4. Соединительные муфты ______________________________________

(количество, типы)

5. Кабели не имеют внешних изъянов и уложены по

трассе ________________________________________ , у соединительных

(свободно, с натяжением)

муфт (не) оставлены петли.

6. Радиусы изгибов кабелей (не) соответствуют требованиям

табл. 2 СН 85-74.

7. Глубина заложения кабелей в траншеях колеблется

в пределах от __________ до __________ м от планировочной отметки.

8. Кабели уложены на постель из _____________________ толщиной

________________________________ мм. После осмотра кабели засыпаны

сверху слоем ________________ толщиной _______________ мм, уложена

защита кабелей от механических повреждений из ____________________

_______________ в местах, указанных проектом, а также ____________

__________________________________________________________________

(перечислить дополнительные места)

__________________________________________________________________

9. В местах пересечений других кабелей, дорог и

трубопроводов кабели защищены ____________________________________

(указать, чем защищены)

10. Расстояние между параллельно проложенными

кабелями от ____________________ до ________________ мм. В местах,

предусмотренных проектом, между кабелями проложены

огнестойкие перегородки на _______________________________________

(материал)

11. У соединительных муфт, на переходах, поворотах,

вводах в здание и прямых участках через ________________________ м

друг от друга прикреплены бирки ____________________ с маркировкой

(материал)

кабеля.

12. Защита кабелей от блуждающих токов и почвенной коррозии

(не) выполнена в соответствии с проектом.

13. Другие существенные особенности __________________________

__________________________________________________________________

Заключение. Траншея с уложенными в ней кабелями принята и

засыпана.

Представитель электромонтажной

организации _____________________________ ( )

(подпись)

Представитель заказчика _____________________________ ( )

(подпись)

Представитель генподрядной

организации _____________________________ ( )

(подпись)

Форма N 54

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ЖУРНАЛ

прокладки кабелей

─────┬──────────────┬───────────┬────────┬──────────┬───────────┬─────────────────┬──────────────

Дата │Наименование и│ Марка │ Общая │Количество│Температура│Способ подогрева │ Фамилия и

прок-│номер кабеля │ кабеля, │ длина │соедини- │окружающего│ кабеля и │ подпись

ладки│по кабельному │напряжение,│линии, м│тельных │воздуха при│продолжительность│ответственного

│ журналу или │ кВ, │ │муфт на │прокладке, │ прокладки, ч │ за прокладку

│исполнительной│ сечение, │ │линии │ град.С │ │ кабеля

│ схеме │ мм2 │ │ │ │ │

─────┼──────────────┼───────────┼────────┼──────────┼───────────┼─────────────────┼──────────────

│ │ │ │ │ │ │

Примечание. Сопротивление изоляции кабеля см. протокол осмотра

и проверки изоляции кабелей на барабане перед прокладкой

(форма N 51).

Производитель работ (мастер) ________________________ ( )

(подпись)

Форма N 55

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ЖУРНАЛ

разделки кабельных муфт

напряжением выше 1000 В

───────┬────────┬─────────┬───────┬─────┬──────┬──────┬───────┬─────────

Дата │Наимено-│Монтажная│Марка │Номер│Тип и │Тип │Марка │Фамилия

монтажа│вание и │марка │кабеля,│муфты│размер│защит-│кабель-│и подпись

муфты │номер │кабеля по│напря- │ │муфты │ного │ной │исполни-

│линии по│исполни- │жение, │ │ │кожуха│массы │теля

│кабель- │тельной │кВ, │ │ │ │ │

│ному │схеме │сече- │ │ │ │ │

│журналу │ │ние, │ │ │ │ │

│ │ │мм2 │ │ │ │ │

───────┼────────┼─────────┼───────┼─────┼──────┼──────┼───────┼─────────

│ │ │ │ │ │ │ │

Производитель работ (мастер) ________________________ ( )

(подпись)

19. ФОРМЫ ДОКУМЕНТОВ

ПО ВОЗДУШНЫМ ЛИНИЯМ ЭЛЕКТРОПЕРЕДАЧИ

НАПРЯЖЕНИЕМ ДО 500 кВ

19.1. К документам по воздушным линиям электропередачи напряжением до 500 кВ относятся:

а) журнал работ по устройству монолитных бетонных фундаментов под опору ВЛ (форма N 56);

б) журнал работ по устройству сборных железобетонных фундаментов под опоры ВЛ (форма N 57);

в) журнал работ по монтажу деревянных опор ВЛ (форма N 58);

г) журнал работ по монтажу свободно стоящих и на оттяжках железобетонных опор ВЛ (форма N 59);

д) журнал работ по монтажу свободно стоящих и на оттяжках металлических опор ВЛ (форма N 60);

е) журнал работ по монтажу соединительных зажимов проводов и тросов способом сплошного опрессования на ВЛ (форма N 61);

ж) журнал работ по монтажу овальных соединителей обжатием или частичным опрессованием с дополнительной термитной сваркой концов на ВЛ (форма N 62);

з) журнал работ по монтажу овальных соединителей способом скрутки на ВЛ (форма N 63);

и) журнал работ по монтажу натяжных зажимов проводов и тросов способом опрессования на ВЛ (форма N 64);

к) журнал установки ремонтных муфт на поврежденных проводах и тросах ВЛ (форма N 65);

л) журнал соединения сталеалюминиевых проводов в петлях анкерных опор ВЛ (форма N 66);

м) журнал монтажа проводов и тросов в анкерных участках ВЛ (форма N 67);

н) журнал монтажа трубчатых разрядников (форма N 68);

о) журнал монтажа разъединителей (форма N 69);

п) акт замеров в натуре габаритов от проводов ВЛ до пересекаемого объекта (форма N 70).

19.2. Пункты 5, 6 и 7 журнала по форме N 56 следует заполнять только при изготовлении бетона на месте устройства фундамента.

19.3. Формы N 56 и 57 заполняются организацией, выполняющей эти работы.

19.4. В журналах по формам N 60, 61 и 65 (по устройству монолитных и сборных железобетонных фундаментов под трехстоечные опоры, по монтажу этих опор, по монтажу зажимов и ремонтных муфт) номера опор, проводов (в расщепленной фазе) соответственно записываются с индексом "Л" - левый, "С" - средний, "П" - правый. Направление линии принимается в сторону увеличения номеров опор.

19.5. При сдаче воздушных линий электропередачи напряжением до 500 кВ вместе с документацией (формы N 56 - 70) передаются документы общего характера (формы N 1 - 6).

Форма N 56

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

работ по устройству монолитных

бетонных фундаментов

под опору ВЛ

Опора N _______________ , наименование опоры _______________ ,

тип _________________________ , номер опоры ____________________ .

1. Устройство монолитных фундаментов произведено

в соответствии с проектом _____________________ , ППР, пп. 10.34,

(номер)

10.37 СНиП III-33-76, разделом 4 СНиП III-15-76, пп. 1.11, 4.1,

4.18 СНиП III-20-74.

2. Отступления от проекта согласованы с заказчиком

в лице ________________________________ и с проектной организацией

в лице ________________________________ и заключаются в следующем:

__________________________________________________________________

Все отступления от проекта нанесены на чертежи N _________________

3. Схема расположения фундаментов на ПК и отметки

верха фундаментов по отношению к отметке ПК = 0,00.

Промежуточная опора

Анкерно-угловая опора

4. Основание фундамента ───────────────

и закладные части. N котлована

Отметка дна котлованов по ───┬───┬───┬───

отношению к отметке ПК = 0,00 1 │ 2 │ 3 │ 4

________________ м ───┼───┼───┼───

Отметка грунтовых вод _____ м │ │ │

Характеристика грунта по

проекту _________________________

Характеристика грунта

фактическая _____________________

Анкерные болты или закладные

части установлены в соответствии

с чертежами N ___________________

5. Характеристика материалов.

─────────────────────────────────────┬────────────────────────────

Наименование │ Материал

├──────┬───────┬──────┬──────

│цемент│ песок │гравий│щебень

─────────────────────────────────────┼──────┼───────┼──────┼──────

Марка, крупность и вид │ │ │ │

Название карьера │ │ │ │

Результаты лабораторных испытаний │ │ │ │

Количество материалов на │ │ │ │

фундамент, м3 │ │ │ │

Рабочий состав замеса, % │ │ │ │

6. Производство бетонных работ.

Принята марка бетона ___________________________ кг/см2. Объем

бетона _______________________________ м3.

────┬──────┬─────────────┬─────────────────┬───────────┬──────────

Дата│Номер │ Температура │ Температура │Температура│ Объем

│котло-│ наружного │подогрева, град.С│бетона при │уложенного

│вана │ воздуха, ├─────┬──────┬────┤ укладке, │бетона, м3

│ │ град.С │песка│гравия│воды│ град.С │

────┼──────┼─────────────┼─────┼──────┼────┼───────────┼──────────

│ │ │ │ │ │ │

7. Лабораторное испытание образцов бетона.

──────┬─────────────────┬───────────┬────────────┬────────────────

Дата │ Место взятия │ Вид │ Результат │ Фамилия

│образца и номер │ испытания │ испытаний │ и подпись

│ фундамента │ │ │ проводящего

│ │ │ │ испытание

──────┼─────────────────┼───────────┼────────────┼────────────────

│ │ │ │

8. Использование товарного бетона.

─────┬────────────┬──────────┬─────────┬───────────┬─────────────

Дата │ Завод- │ Номер │ Номер │ Объем │Температура

│изготовитель│паспорта │котлована│уложенного │ наружного

│ │товарного │ │бетона, м3 │ воздуха,

│ │бетона и │ │ │ град.С

│ │дата его │ │ │

│ │ выдачи │ │ │

─────┼────────────┼──────────┼─────────┼───────────┼─────────────

│ │ │ │ │

9. Обратная засыпка произведена ______________________________

(материал засыпки)

____________________ , обвалование выполнено. Откос имеет крутизну

________________________________________________ (не более 1:1,5).

10. Отклонение от проектных размеров по горизонтали

между осями болтов, установленных для крепления

одной ноги опоры _________________________________________________

(фактически)

────────────

(по проекту)

___________________________ мм (не более +/-10 мм), разность между

верхними отметками анкерных болтов ________________________ мм (не

более 20 мм), отклонение длины нарезки анкерного

болта (+ 30) - (-0) мм.

Заключение. __________________________________________________

Примечания.

1. Разделы 5, 6 и 7 журнала заполняются при изготовлении

бетона на месте.

2. При устройстве фундаментов под трехстоечную свободно

стоящую опору протокол заполняется для каждой стойки. При этом

номер опоры проставляется с индексом "Л" - левая, "С" - средняя,

"П" - правая. Направление линии принимается в сторону увеличения

номеров опор.

Производитель работ (мастер) ________________________ ( )

(подпись)

Форма N 57

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

работ по устройству сборных железобетонных

фундаментов под опоры ВЛ

1. Устройство сборных железобетонных фундаментов

произведено в соответствии с проектом __________________________ ,

(номер)

технологической картой, пп. 10.20, 10.21, 10.33 - 10.35

СНиП III-33-76, пп. 2.1, 2.3 - 2.6, 4.19, 4.20 СНиП III-16-73.

2. Обратная засыпка произведена ____________________________ ,

(материал засыпки)

обвалование выполнено. Откос имеет крутизну _____________________.

(не более 1:1,5)

─────┬─────┬──────┬─────────────┬───────┬────────┬────────────┬────────────┬────────┬───────┬───────────┬────────────

Номер│ Тип │Тип │ Завод- │Номер │Отметка │ Устройство │Наличие или │Отметка │Откло- │Особые │Установка

опоры│опоры│фунда-│изготовитель │устано-│дна │ фундамента │нанесение │верха │нение │отметки │опоры разре-

│ │мента │ сборного │вочного│котло- │ │гидроизо- │фунда- │от про-│(дефекты │шается

│ │ │железобетона,│чертежа│вана по │ │ляции │мента по│ектных │железо- │

│ │ │ номер │ │отноше- │ │ │отноше- │разме- │бетонных │

│ │ │ паспорта и │ │нию к ├────┬───────┼────┬───────┤нию к │ров в │элементов, ├────┬───────

│ │ │ дата его │ │отметке │дата│подпись│дата│подпись│отметке │плане │отклонения │дата│подпись

│ │ │ выдачи │ │ПК=0,00,│ │брига- │ │брига- │ПК=0,00,│ │от проекта,│ │произ-

│ │ │ │ │м │ │дира │ │дира │м │ │превышение │ │води-

│ │ │ │ │ │ │или │ │или │ │ │допусков │ │теля

│ │ │ │ │ │ │мастера│ │мастера│ │ │при произ- │ │работ

│ │ │ │ │ │ │ │ │ │ │ │водстве │ │

│ │ │ │ │ │ │ │ │ │ │ │работ, │ │

│ │ │ │ │ │ │ │ │ │ │ │принятые │ │

│ │ │ │ │ │ │ │ │ │ │ │меры по │ │

│ │ │ │ │ │ │ │ │ │ │ │устранению │ │

│ │ │ │ │ │ │ │ │ │ │ │недостат- │ │

│ │ │ │ │ │ │ │ │ │ │ │ков) │ │

─────┼─────┼──────┼─────────────┼───────┼────────┼────┼───────┼────┼───────┼────────┼───────┼───────────┼────┼───────

│ │ │ │ │ │ │ │ │ │ │ │ │ │

Примечание. При устройстве фундаментов под трехстоечную опору

журнал заполняется для каждой стойки. При этом номер опоры

проставляется с индексом "Л" - левая, "С" - средняя, "П" - правая.

Направление линии принимается в сторону увеличения номеров опор.

Производитель работ (мастер) ____________________ ( )

(подпись)

Форма N 58

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

работ по монтажу деревянных опор ВЛ

Монтаж деревянных опор произведен в соответствии

с проектом ______________ , технологической картой, пп. 2.1 - 2.11

(номер)

СНиП III-19-76, пп. 10.6 - 10.12, 10.39, 10.43 - 10.45, 10.49,

10.50 СНиП III-33-76.

─────┬─────┬─────┬──────┬──────┬────────┬───────┬───────────┬─────────┬──────┬────────────┬────────────┬────────────┬────────────┬────────────────────────────┬─────────────

Номер│ Тип │Номер│Завод-│Порода│Заводс- │Откло- │Характерис-│Размеры │Способ│ Установка │ Отклонения │Подъем опоры│ Установка │ Выверка опоры │ Монтаж

опоры│опоры│чер- │изго- │ леса │кой │нение │тика грунта│котло- │опира-│ ригелей, │ от проекта │ разрешается│ и выверка │ │ проводов и

│ │тежа │тови- │ │номер │от про-│ │вана, м │ния │сборка опоры│ опоры, │ │ опоры, ├─────────────┬──────┬───────┤ тросов на

│ │опоры│тель │ │паспор- │екта │ │ │стойки│ │выявленные в│ │ засыпка │ отклонение │раз- │наклон │ опоре

│ │ │дета- │ │та, удо-│факти- │ │ │на дно│ │ результате │ │ котлована │верхней части│ворот │травер-│ разрешается

│ │ │лей │ │стоверя-│ческих ├────┬──────┼────┬────┤ ├────┬───────┤ проверки ├────┬───────┤ │ опоры от │тра- │сы, см ├────┬────────

│ │ │опор │ │ющего │диа- │по │факти-│диа-│глу-│ │дата│подпись│ размеров │дата│подпись│ │ вертикальной│версы,│ │дата│подпись

│ │ │ │ │качество│мет- │про-│чески │метр│бина│ │ │брига- │ опоры, │ │произ- ├────┬───────┤ оси, см │см │ │ │произво-

│ │ │ │ │антисеп-│ров, │екту│ │ │ │ │ │дира │соединений, │ │води- │дата│Подпись│ │ │ │ │дителя

│ │ │ │ │тирова- │стоек, │ │ │ │ │ │ │или │ деталей, │ │теля │ │брига- ├─────┬───────┤ │ │ │работ

│ │ │ │ │ния │пасын- │ │ │ │ │ │ │мастера│ мест │ │работ │ │дира │вдоль│поперек│ │ │ │

│ │ │ │ │ │ков, │ │ │ │ │ │ │ │ крепления │ │ │ │или │линии│ линии │ │ │ │

│ │ │ │ │ │тра- │ │ │ │ │ │ │ │ проводов и │ │ │ │мастера│ │ │ │ │ │

│ │ │ │ │ │версы │ │ │ │ │ │ │ │ тросов │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │и рас- │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │косов │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼─────┼─────┼──────┼──────┼────────┼───────┼────┼──────┼────┼────┼──────┼────┼───────┼────────────┼────┼───────┼────┼───────┼─────┼───────┼──────┼───────┼────┼────────

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

Производитель работ (мастер) ____________________ ( )

(подпись)

Форма N 59

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

работ по монтажу свободно стоящих

и на оттяжках железобетонных опор ВЛ

Монтаж железобетонных опор произведен в соответствии

с проектом _____________________________ , технологической картой,

(номер)

пп. 2.1, 2.3 - 2.6, 4.1 - 4.3, СНиП III-16-73, пп. 10.14 - 10.16,

10.40, 10.42 - 10.45, 10.49 - 10.51, 10.21 СНиП III-33-76.

─────┬─────┬───────┬────────────────┬─────────┬───────────┬─────────┬──────┬────────────┬────────┬──────┬────────────┬─────────────────────────────┬────────────────────────────

Номер│ Тип │ Номер │ Завод- │Заводской│Характерис-│Размер │Способ│ Установка │Откло- │Состо-│ Установка │ Выверка опоры │ Монтаж проводов и тросов

опоры│опоры│чертежа│ изготовитель │ номер │тика грунта│котло- │опира-│ ригелей, │нения │яние │ и выверка │ │ разрешается

│ │ опоры │ │железобе-│ │вана, м │ния │сборка опоры│опоры │гидро-│ опоры, ├─────────────┬───────┬───────┤

│ │ │ │ тонного │ │ │стойки│ │от про- │изоля-│ заделка │ отклонение │разво- │наклон │

│ │ │ │ ствола │ │ │на дно│ │екта, │ции │ в грунт │верхней части│рот │травер-├──────────────┬────┬────────

│ │ │ │ │ │ │ │ │выяв- │ │ │ опоры от │травер-│сы, см │при тяжении в │дата│подпись

│ │ ├────────┬───────┤ ├────┬──────┼────┬────┤ ├────┬───────┤ленные │ │ │ вертикальной│сы, см │ │ оттяжках, Н │ │произво-

│ │ │железо- │метал- │ │ по │факти-│диа-│глу-│ │дата│подпись│в резу- │ │ │оси опоры, см│ │ │ │ │дителя

│ │ │бетон- │личес- │ │про-│ чески│метр│бина│ │ │брига- │льтате │ ├────┬───────┤ │ │ │ │ │работ

│ │ │ных │ких │ │екту│ │ │ │ │ │ дира │провер- │ │дата│подпись│ │ │ │ │ │

│ │ │ство- │конст- │ │ │ │ │ │ │ │ или │ки всех │ │ │брига- │ │ │ ├───────┬──────┤ │

│ │ │лов, │рукций,│ │ │ │ │ │ │ │мастера│разме- │ │ │дира │ │ │ │проект-│факти-│ │

│ │ │номер │номер │ │ │ │ │ │ │ │ │ров опо-│ │ │или ├─────┬───────┤ │ │ном │ческом│ │

│ │ │и дата │и дата │ │ │ │ │ │ │ │ │ры, со- │ │ │мастера│вдоль│поперек│ │ │ │ │ │

│ │ │выдачи │выдачи │ │ │ │ │ │ │ │ │едине- │ │ │ │линий│ линий │ │ │ │ │ │

│ │ │паспорта│серти- │ │ │ │ │ │ │ │ │ний, │ │ │ │ │ │ │ │ │ │ │

│ │ │ │фиката │ │ │ │ │ │ │ │ │деталей,│ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │мест │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │крепле- │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ния │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │проводов│ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │и тросов│ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼─────┼───────┼────────┼───────┼─────────┼────┼──────┼────┼────┼──────┼────┼───────┼────────┼──────┼────┼───────┼─────┼───────┼───────┼───────┼───────┼──────┼────┼────────

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

Производитель работ (мастер) ____________________ ( )

(подпись)

Форма N 60

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

работ по монтажу свободно стоящих

и на оттяжках металлических опор ВЛ

Монтаж металлических опор произведен с проектом ____________ ,

технологической картой, разделом 8 СНиП III-18-75, пп. 10.16,

10.41, 10.43, 10.47, 10.49, 10.52, 10.53 СНиП III-33-76.

─────┬─────┬───────┬───────┬────────┬────────────┬──────────┬────────────┬────────────┬───────────────┬───────────────────────────────────────────┬────────────┬────────────

Номер│ Тип │ Номер │ Завод-│Тип за- │ Сборка опор│Отклонения│Подъем опоры│ Подъем │Прокладки между│ Выверка опор │ Окраска │ Монтаж

опоры│опоры│чертежа│изгото-│водско- │ │от проекта│разрешается │ опоры, │ башмаком опоры│ │ опоры │ проводов и

│ │ опоры │витель,│го анти-│ │опоры, │ │ выверка и │ и верхней │ │ (дополни- │ тросов на

│ │ │номер и│коррози-│ │выявленные│ │закрепление │ плоскостью ├─────────────┬────────┬───────┬────────────┤ тельно к │ опоре

│ │ │ дата │онного │ │в резуль- │ │ с присое- │ фундамента │ Отклонение │Разворот│Наклон │ Тяжение в │ заводской) │ разрешается

│ │ │выдачи │покрытия│ │тате про- │ │ динением │ │верхней части│травер- │травер-│оттяжках, Н │ │

│ │ │ серти-│ ├────┬───────┤верки ├────┬───────┤ заземления │ │ опоры от │сы, см │сы, см │ │ │

│ │ │ фиката│ │дата│подпись│основных │дата│подпись│ │ │ вертикальной│ │ │ │ │

│ │ │ │ │ │брига- │габаритов,│ │брига- │ │ │ оси, см │ │ │ │ │

│ │ │ │ │ │дира │болтовых │ │дира │ │ │ │ │ ├─────┬──────┤ │

│ │ │ │ │ │или │соедине- │ │или │ │ │ │ │ │про- │факти-│ │

│ │ │ │ │ │мастера│ний, ка- │ │мастера│ │ │ │ │ │ект- │ческое│ │

│ │ │ │ │ │ │чества │ │ ├────┬───────┼──────┬────────┤ │ │ │ ное │ ├────┬───────┼────┬───────

│ │ │ │ │ │ │сварных │ │ │дата│подпись│число,│ общая │ │ │ │ │ │дата│подпись│дата│подпись

│ │ │ │ │ │ │соедине- │ │ │ │ брига-│ шт. │толщина,│ │ │ │ │ │ │ брига-│ │произ-

│ │ │ │ │ │ │ний пря- │ │ │ │ дира │ │ мм ├─────┬───────┤ │ │ │ │ │ дира │ │води-

│ │ │ │ │ │ │молиней- │ │ │ │ или │ │ │вдоль│поперек│ │ │ │ │ │ или │ │теля

│ │ │ │ │ │ │ности │ │ │ │мастера│ │ │линии│ линии │ │ │ │ │ │мастера│ │работ

│ │ │ │ │ │ │элемен- │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │тов, мест │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │крепления │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │проводов │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │и тросов │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼─────┼───────┼───────┼────────┼────┼───────┼──────────┼────┼───────┼────┼───────┼──────┼────────┼─────┼───────┼────────┼───────┼─────┼──────┼────┼───────┼────┼───────

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

Примечание. При монтаже трехстоечных свободно стоящих опор

журнал заполняется для каждой стойки. При этом номер опоры

записывается с индексом "Л" - левая, "С" - средняя, "П" - правая.

Производитель работ (мастер) ____________________ ( )

(подпись)

Форма N 61

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

работ по монтажу соединительных зажимов проводов

и тросов способом сплошного опрессования на ВЛ

Марка провода ________________ Матрицы для опрессования

Марка троса __________________ провода:

Тип соединительного стальной части

зажима провода _______________ диаметром _______________________

Тип соединительного алюминиевой части

зажима троса _________________ диаметром _______________________

Матрицы для опрессования

троса диаметром _________________

Тип опрессовочного

агрегата ________________________

1. Работы по монтажу соединительных зажимов

произведены в соответствии с инструкцией _______________________ ,

(номер)

пп. 10.60, 10.61 СНиП III-33-76, п. I-8-38, 2 ПУЭ-76.

Расположение проводов и тросов:

А. С одним проводом в фазе

Левая фаза _____________________________________________

Левый трос _____________________________________________

Средняя фаза _____________________________________________

Правый трос _____________________________________________

Правая фаза _____________________________________________

Б. С расщепленной фазой (до 5 проводов в фазе)

1 ________________________________________________________

2 ________________________________________________________

Левая 3 ________________________________________________________

фаза 4 ________________________________________________________

5 ________________________________________________________

Левый

трос _____________________________________________________________

1 ________________________________________________________

2 ________________________________________________________

Средняя 3 ________________________________________________________

фаза 4 ________________________________________________________

5 ________________________________________________________

Правый

трос _____________________________________________________________

1 ________________________________________________________

2 ________________________________________________________

Правая 3 ________________________________________________________

фаза 4 ________________________________________________________

5 ________________________________________________________

Направление ВЛ

2. Схема расположения проводов в фазе.

Три провода Четыре провода

2. 3. 2. .3

1. 1. .4

Два провода Пять проводов

1. 2. 3. .4

2. .5

3. Соединительный зажим провода (а) и троса (б).

1 - алюминиевый корпус; 2 - стальная часть зажима;

5 - провод; 4 - трос

4. Данные по монтажу соединительных зажимов приведены в таблице.

┌───────────┬──────┬────────┬──────────────────────────┬─────────────┬────────────┬────────────┐

│Соединитель│ Тип │ Номер │ Диаметр зажима после │ Длина │ Дата │ Фамилия │

│установлен │зажима│проводов│ опрессования, мм │опрессованных│производства│ и подпись │

│ между │ │и троса ├────────────────────┬─────┤ частей │ работ │опрессовщика│

│ опорами │ │по схеме│ провода │троса│ алюминиевого│ │ │

│ номер │ │ │ │ Д │ корпуса, мм │ │ │

│ │ │ ├────────┬───────────┤ 3 ├──────┬──────┤ │ │

│ │ │ │стальной│алюминиевой│ │ l │ l │ │ │

│ │ │ │ части │ части Д │ │ 1 │ 2 │ │ │

│ │ │ │ Д │ 2 │ │ │ │ │ │

│ │ │ │ 1 │ │ │ │ │ │ │

├───────────┼──────┼────────┼────────┼───────────┼─────┼──────┼──────┼────────────┼────────────┤

│ │ │ │ │ │ │ │ │ │ │

Заключение. Смонтированные зажимы годны к эксплуатации.

Производитель работ (мастер) ____________________ ( )

(подпись)

Форма N 62

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

работ по монтажу овальных соединителей

обжатием или частичным опрессованием

с дополнительной термитной сваркой концов на ВЛ

Марка провода ________________ Матрица для опрессования

Марка троса __________________ провода диаметром

Тип соединительного _________________________________

зажима провода _______________ Матрица для опрессования троса

Тип соединительного диаметром

зажима троса _________________ _________________________________

Механизм для опрессования

(обжатия) соединителей

_________________________________

Инструмент для термитной сварки

_________________________________

1. Работы по монтажу овальных соединителей

произведены в соответствии с инструкцией ________________________,

(номер)

пп. 10.60, 10.61 СНиП III-33-76, п. I-8-38, 2 ПУЭ-76.

2. Расположение проводов и тросов в пролете

I цепь

Левая фаза _____________________________________________________

Средняя фаза _____________________________________________________

Правая фаза _____________________________________________________

II цепь

Левая фаза _____________________________________________________

Средняя фаза _____________________________________________________

Правая фаза _____________________________________________________

Левый трос _____________________________________________________

Правый трос _____________________________________________________

3. Данные по монтажу овальных соединителей приведены в

таблице.

────────┬───────────┬────────┬─────────────────────────────────────┬───────────────────────────

Номер │Соединитель│Исполни-│ Опрессование (обжатие) соединителей │Термитная сварка проводов

провода,│установлен │тельная ├──────┬────────────┬───────┬─────────┼──────────┬───────┬────────

троса │ между │схема │коли- │ диаметр │дата │фамилия │ марка │дата │фамилия

│ опорами │сращива-│чество│ после │произ- │и подпись│термитного│произ- │ и

│ номер │ния про-│обжа- │опрессования│водства│опрессов-│ патрона │водства│подпись

│ │водов │тий │ (обжатия), │работ │щика │ │работ │сварщика

│ │(чертеж │ │ мм │ │ │ │ │

│ │N) │ │ │ │ │ │ │

────────┼───────────┼────────┼──────┼────────────┼───────┼─────────┼──────────┼───────┼────────

│ │ │ │ │ │ │ │ │

Заключение. ______________________________________________________

Производитель работ (мастер) ____________________ ( )

(подпись)

Форма N 63

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

работ по монтажу овальных соединителей

способом скрутки на ВЛ

Марка провода ________________ Номер чертежа

Тип соединительного соединителя _____________________

зажима провода _______________ Инструмент (приспособление)

для скрутки

_________________________________

(наименование)

1. Работы по монтажу овальных соединителей произведены в

соответствии с инструкцией ______________________________________,

(номер)

п. 10.61 СНиП III-33-76, п. I-8-38, 2 ПУЭ-76.

2. Расположение проводов в пролете.

I цепь

Левая фаза _____________________________________________________

Средняя фаза _____________________________________________________

Правая фаза _____________________________________________________

II цепь

Средняя фаза _____________________________________________________

Правая фаза _____________________________________________________

3. Данные по монтажу овальных соединителей приведены в

таблице.

───────┬───────────┬──────────────┬───────────┬───────┬───────────

Номер │Соединитель│Исполнительная│Количество │Дата │Фамилия и

провода│установлен │ схема │ витков │произ- │ подпись

│ между │ сращивания │соединителя│водства│исполнителя

│ опорами │ проводов │ │работ │

│ номер │ (номер │ │ │

│ │ чертежа) │ │ │

───────┼───────────┼──────────────┼───────────┼───────┼───────────

│ │ │ │ │

Заключение. ______________________________________________________

Производитель работ (мастер)

_____________________________ ( )

(подпись)

Форма N 64

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

работ по монтажу натяжных зажимов проводов

и тросов способом опрессования на ВЛ

Марка провода ________________ Матрицы для опрессования

Марка троса __________________ провода:

Тип натяжного зажима стальной части

провода ______________________ диаметром _______________________

Тип натяжного зажима алюминиевой части

троса ________________________ диаметром _______________________

Матрицы для опрессования

троса диаметром

_________________________________

Тип опрессовочного

агрегата ________________________

1. Работы по монтажу натяжных зажимов произведены

в соответствии с инструкцией ___________________________________ ,

(номер)

пп. 10.60, 10.61 СНиП III-33-76; п. I-8-38, 2 ПУЭ-76.

2. Расположение проводов и тросов.

А. С одним проводом в фазе.

Б. С расщепленной фазой (до пяти проводов в фазе).

3. Расположение проводов в фазе.

Три провода Четыре провода

2. .3 2. .3

1. 1. .4

Два провода Пять проводов

1. .2 3. .4

2. .5

4. Натяжной зажим провода (а) и троса (б).

1 - стальной анкер; 2 - линейный провод;

3 - алюминиевый провод;

4 - провод петлевой части; 5 - трос

────────┬──────┬───────┬────────────────────────────────────────┬───────────┬─────────────────┬───────┬─────────

Номер │ Тип │ Фаза, │ Диаметр зажима после опрессования, мм │ Положение │ Длина │Дата │Фамилия

анкерной│зажима│ номер ├─────────────────────────────────┬──────┤ стального │ опрессованных │произ- │и подпись

опоры │ │провода│ провода │троса,│ анкера по │ частей │водства│опрессов-

│ │ по │ │ Д │отношению к│ алюминиевого │работ │щика

│ │ схеме ├─────────┬─────────────┬─────────┤ 4 │алюминиевой│ корпуса зажима, │ │

│ │ │стального│алюминиевого │петлевого│ │части l, мм│ мм, в части │ │

│ │ │анкера, │ корпуса, Д │конца, Д │ │ ├────────┬────────┤ │

│ │ │Д │ 2 │ 3│ │ │петлевой│линейной│ │

│ │ │ 1 │ │ │ │ │ │ │ │

────────┼──────┼───────┼─────────┼─────────────┼─────────┼──────┼───────────┼────────┼────────┼───────┼─────────

│ │ │ │ │ │ │ │ │ │ │

Заключение. ______________________________________________________

Производитель работ (мастер) ____________________ ( )

(подпись)

Форма N 65

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

установки ремонтных муфт на поврежденных

проводах и тросах ВЛ

1. Установка ремонтных муфт произведена в соответствии

с инструкцией ____________________________________ , п. 10.63 СНиП

(номер)

III-33-76.

2. Схема расположения проводов и тросов.

А. С одним проводом в фазе.

_______________ Левая фаза

_______________ Левый трос

_______________ Средняя фаза

_______________ Правый трос

_______________ Правая фаза

Б. С расщепленной фазой (до пяти проводов в фазе).

_______________ 1

_______________ 2 Левая фаза

_______________ 3

_______________ 4

_______________ 5

_______________ Левый трос

_______________ 1

_______________ 2 Средняя фаза

_______________ 3

_______________ 4

_______________ 5

_______________ Правый трос

_______________ 1

_______________ 2 Правая фаза

_______________ 3

_______________ 4

_______________ 5

3. Схема расположения проводов в фазе.

Три провода Четыре провода

2. .3 2. .3

1. 1. .4

Два провода Пять проводов

1. .2 3. .4

2. .5

1 .

4. Данные об установке ремонтных муфт приведены в таблице.

──────────┬───────┬─────────────┬──────────────┬──────┬───────────

Ремонтная │Тип │Фаза и номер │Характеристика│Дата │ Фамилия и

муфта на │ремонт-│поврежденного│повреждения и │произ-│ подпись

проводах │ной │ провода и │ выполненного │водст-│исполнителя

установле-│муфты │ троса (по │ ремонта │ва ра-│ ремонтных

на между │ │ схеме), на │ провода │бот │ работ

опорами │ │ которых │ │ │

номер │ │ установлены │ │ │

│ │ ремонтные │ │ │

│ │ муфты │ │ │

──────────┼───────┼─────────────┼──────────────┼──────┼───────────

│ │ │ │ │

Заключение. ______________________________________________________

Производитель работ (мастер)

____________________________ ( )

(подпись)

Форма N 66

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

соединения сталеалюминиевых проводов

в петлях анкерных опор ВЛ

Марка провода ________________ Марка патрона ___________________

Тип соединительного Тип матрицы _____________________

зажима _______________________ Тип опрессовочного

Тип сварочного агрегата ________________________

инструмента __________________

1. Работы по соединению проводов произведены в

соответствии с инструкцией ____________________ , пп. 10.60, 10.62

(номер)

СНиП III-33-76, п. I-8-32, 2 ПУЭ-76.

2. Схема расположения проводов.

А. С одним проводом в фазе

Левая фаза _____-_____

Средняя фаза _____-_____

Правая фаза _____-_____

Б. С расщепленной фазой

1 _____-_____

2 _____-_____

Левая фаза 3 _____-_____

4 _____-_____

5 _____-_____

1 _____-_____

2 _____-_____

Средняя фаза 3 _____-_____

4 _____-_____

5 _____-_____

1 _____-_____

2 _____-_____

Правая фаза 3 _____-_____

4 _____-_____

5 _____-_____

3. Расположение проводов в фазе.

Три провода Четыре провода

2. .3 2. .3

.1 1. .4

Два провода Пять проводов

1. .2 3. .4

2. 5.

4. Данные по соединению сталеалюминиевых проводов в петлях

анкерных опор приведены в таблице.

───────┬────────┬─────────────┬────────────┬──────────┬───────────

Фаза и │ Номер │Размер зажима│Размер петли│ Дата │ Фамилия и

номер │анкерной│ после │на опоре, мм│выполнения│ подпись

провода│ опоры │опрессования,├──────┬─────┤ работ │исполнителя

по │ │ мм │ до │до │ │ работ

схеме │ ├───────┬─────┤стойки│тра- │ │

│ │диаметр│длина│ │версы│ │

───────┼────────┼───────┼─────┼──────┼─────┼──────────┼───────────

│ │ │ │ │ │ │

Заключение. ______________________________________________________

Производитель работ (мастер)

_________________________________ ( )

(подпись)

Форма N 67

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

монтажа проводов и тросов

в анкерных участках ВЛ

Монтаж проводов и тросов произведен в соответствии с проектом

_________________ , технологической картой, пп. 10.57 - 10.67

СНиП III-33-76, п. I-8-35 ПУЭ-76.

────────┬──────┬─────────────┬────────────┬─────────────────────────────────────────────────┬─────────────────┬────┬─────────

Тяжение │Монтаж│Номер чертежа│Температура │ Стрела провеса визируемых пролетов, м │ Величина │Дата│Фамилия

нормаль-│между │ монтажных │ наружного ├────────────────────────┬────────────────────────┤ разрегулировки │мон-│и подпись

ное или │анкер-│ кривых или │воздуха при │ провода │ троса │ проводов, мм │тажа│бригадира

специ- │ными │ таблиц │визировании,├───────┬─────────┬──────┼───────┬─────────┬──────┼─────────┬───────┤ │или мас-

альное │опора-├───────┬─────┤ °С │ между │ по │факти-│ между │ по │факти-│в расщеп-│ между │ │тера

│ми │провода│троса│ │опорами│монтажной│ческая│опорами│монтажной│ческая│ленной │разными│ │

│номер │ │ │ │ номер │ кривой │ │ номер │ кривой │ │фазе │ фазами│ │

────────┼──────┼───────┼─────┼────────────┼───────┼─────────┼──────┼───────┼─────────┼──────┼─────────┼───────┼────┼─────────

│ │ │ │ │ │ │ │ │ │ │ │ │ │

Заключение _______________________________________________________

Производитель работ (мастер) ____________________ ( )

(подпись)

Форма N 68

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

монтажа трубчатых разрядников

Монтаж разрядников произведен в соответствии с проектом ____ ,

(номер)

заводской инструкцией _________ , пп. 10.68, 10.69 СНиП III-33-76,

(номер)

пп. I-8-29 ПУЭ-76.

───────────┬───────────┬───────┬───────────┬───────────────────┬───────┬──────

Номер опоры│Номинальное│Тип │ Состояние │ Искровой │Зазем- │Заклю-

для │напряжение,│разряд-│поверхности│ промежуток, мм │ление │чение

установки │ кВ │ника │ разрядника├───────────┬───────┤разряд-│

разрядника│ │ │ │внутренний │внешний│ника │

───────────┼───────────┼───────┼───────────┼───────────┼───────┼───────┼──────

│ │ │ │ │ │ │

Производитель работ (мастер) _______________________ ( )

(подпись)

Форма N 69

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

ЖУРНАЛ

монтажа разъединителей

─────────┬────────┬──────┬──────┬────┬──────┬──────────┬───────┬────────┬──────┬────────┬────────┬──────

Номер │Тип │Завод-│Напря-│Ток,│Состо-│Одновре- │Угол │Контакт-│Работа│Заземле-│Сопро- │Заклю-

опоры для│разъеди-│ской │жение │А │яние │менность │раскры-│ное дав-│блоки-│ние │тивление│чение

разъеди- │нителя │номер │ │ │узлов │включения │тия │ление, Н│ровок │разъеди-│изоляции│

нителя │ │ │ │ │ │ножей, │ножей │ │ │нителей │тяг, МОм│

│ │ │ │ │ │отсутствие│ │ │ │ │ │

│ │ │ │ │ │перекосов │ │ │ │ │ │

─────────┼────────┼──────┼──────┼────┼──────┼──────────┼───────┼────────┼──────┼────────┼────────┼──────

│ │ │ │ │ │ │ │ │ │ │ │

Производитель работ (мастер) ____________________ ( )

(подпись)

Форма N 70

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (наименование и

__________________________ напряжение ВЛ)

(участок) _________________ 19 __ г.

АКТ

замеров в натуре габаритов от проводов ВЛ

до пересекаемого объекта

Мы, нижеподписавшиеся, произвели осмотр и измерения

на пересечении ВЛ ______________________ кВ ____________________

(наименование ВЛ)

и установили:

1. Пересечение выполнено согласно чертежу N _________________.

2. На пересекающей ВЛ смонтированы ___________________________

(число)

проводов марки _________________________________________________ .

3. Ограничивающие объект пересечения опоры ВЛ

N ________________________________________ установлены на пикетах.

4. Горизонтальное расстояние от оси пересекаемого

объекта до осей переходных опор ВЛ составляет ___________________.

5. В момент измерений расстояния от проводов до

пересекаемого объекта температура воздуха составляла

__________________________________________________________ град.С.

6. Расстояние от ближайшего провода ВЛ _______________________

__________________________________________________________________

(до пересекаемого объекта, провода, головки ж. д. рельса и т.п.)

Представитель объекта пересечения ________________________________

_____________________________________________________ ( )

(наименование организации, должность, подпись)

Начальник участка _______________________________ ( )

(подпись)

20. ФОРМЫ ДОКУМЕНТОВ ПО ТОКОПРОВОДАМ

НАПРЯЖЕНИЕМ ВЫШЕ 1000 В

20.1. К документам по токопроводам напряжением выше 1000 В относятся:

а) протокол технического осмотра и проверки контактных соединений (форма N 71);

б) протокол измерения сопротивления изоляции (форма N 44);

в) протокол фазировки (форма N 45);

г) протокол осмотра изоляторов (форма N 72);

д) журнал соединения проводов (форма N 73);

е) акт осмотра пересечений (форма N 74);

ж) протокол на монтаж натяжных зажимов (форма N 75).

20.2. В "Журнале соединения проводов" (форма N 73) в графе "Схема размещения проводов (шин) в фазе, фаз и цепей токопровода на опоре (в секции)" необходимо графически изобразить схему с использованием условных обозначений.

20.3. В "Протоколе на монтаж натяжных зажимов" (форма N 75) под записью "Схема размещения проводов, фаз и цепей токопровода на опоре" графически изображается схема с нумерацией проводов гибкого токопровода согласно "Временной инструкции по монтажу гибких многоамперных токопроводов"

ВСН 307-73

----------.

ММСС СССР

20.4. При сдаче токопровода в эксплуатацию вместе с документами по формам N 71 - 75 и N 44 - 45 передаются документы общего характера (формы N 1 - 6).

Форма N 71

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

технического осмотра и проверки контактных соединений

__________________________________________________________________

(наименование и напряжение токопровода)

Количество проверенных соединений в процентах от

общего числа соединений (не менее 2%) ____________________________

Вид контактного соединения ___________________________________

Заключение. Технологической инструкции _______________________

__________________________________________________________________

(соответствует, не соответствует)

Представитель электромонтажной

организации _____________________________ ( )

(подпись)

Представитель заказчика _____________________________ ( )

(подпись)

Форма N 72

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

осмотра изоляторов

__________________________________________________________________

(наименование и напряжение токопровода)

Место установки изолятора ________________________________________

Стандарт и тип изолятора _________________________________________

Число изоляторов _________________________________________________

Сопротивление изоляторов, МОм ____________________________________

Заключение _______________________________________________________

Производитель работ

(мастер) _____________________________ ( )

(подпись)

Форма N 73

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ЖУРНАЛ

соединения проводов

__________________________________________________________________

(наименование и напряжение токопровода)

──────────────────┬────────────────────────────────────────────

Номер опоры │Схема размещения проводов (шин) в фазе, фаз

(пролета, секции) │ и цепей токопровода на опоре (в секции)

──────────────────┼────────────────────────────────────────────

│

Условные обозначения, используемые в схеме: К - соединение

сваркой; Т - соединение термитной сваркой; П - соединение

опрессовкой; Б - болтовое соединение.

Образец записи схемы соединения проводов (шин):

Iа 1,3, 7ТП,

где I (II) - номер цепи;

а (в, с) - фаза;

1 (2, 3, 4, ...) - номер провода (шины) в фазе.

Провода (шины) в фазе, фазы и цепи токопровода на опоре (в

секции) размещены по направлению возрастания номеров опор

(секций).

Соединения выполнил _____________________________ ( )

(подпись)

Производитель работ

(мастер) _____________________________ ( )

(подпись)

Форма N 74

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

АКТ

осмотра пересечения

Комиссия в составе: от электромонтажной организации

________________________________________________________________ ,

(должность, фамилия, и., о.)

от заказчика ___________________________________________________ ,

(должность, фамилия, и., о.)

от заинтересованной организации __________________________________

(должность, фамилия, и., о.)

произвела осмотр пересечения токопровода _________________________

(наименование)

напряжением ___________________________ кВ с пересекаемым объектом

_________________________________________________________________.

(наименование)

Номер _______________ по проекту.

Характеристика объекта пересечения ___________________________

Вертикальное расстояние в свету (при максимальной

стреле провеса) ______________________________________________ мм.

Заключение ___________________________________________________

Представитель электромонтажной

организации _____________________________ ( )

(подпись)

Представитель заказчика _____________________________ ( )

(подпись)

Представитель заинтересованной

организации _____________________________ ( )

(подпись)

Форма N 75

__________________________ __________________________

(министерство и ведомство) (город)

__________________________ __________________________

(трест) (заказчик)

__________________________ __________________________

(монтажное управление) (объект)

__________________________ _________________ 19 __ г.

(участок)

ПРОТОКОЛ

на монтаж натяжных зажимов

Токопровод ___________________________________________________

(наименование)

Напряжение _______________ кВ

Натяжной зажим _______________

(марка, ГОСТ)

Опора _______________

(номер)

Опрессовочный агрегат _______________

(тип)

Диаметр зажимов после опрессовки __________________________ мм

Схема размещения проводов, фаз и цепей токопровода на опоре.

Опрессование выполнил _______________________________ ( )

(подпись)

Производитель работ

(мастер) _______________________________ ( )

(подпись)
