СПРАВКА
Источник публикации
ИУС "Национальные стандарты", N 2, 2024
Примечание к документу
Документ введен в действие на территории Российской Федерации с 01.01.2024 Приказом Росстандарта от 24.10.2023 N 1216-ст.
Название документа
"Изменение N 1 ГОСТ 34497-2018 "Лопатки паровых турбин. Основные требования по замене"
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 25.09.2023 N 165-П)
"Изменение N 1 ГОСТ 34497-2018 "Лопатки паровых турбин. Основные требования по замене"
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 25.09.2023 N 165-П)
Принято
Протоколом Межгосударственного
совета по стандартизации,
метрологии и сертификации
от 25 сентября 2023 г. N 165-П
ИЗМЕНЕНИЕ N 1 ГОСТ 34497-2018
"ЛОПАТКИ ПАРОВЫХ ТУРБИН. ОСНОВНЫЕ ТРЕБОВАНИЯ ПО ЗАМЕНЕ"
МКС 27.040
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 165-П от 25.09.2023)
Зарегистрировано Бюро по стандартам МГС N 17093
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KG, RU, UZ, TJ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
--------------------------------
<*> Дата введения в действие на территории Российской Федерации - 2024-01-01.
Раздел 2. Заменить ссылки: датированные на недатированные.
Раздел 4 дополнить пунктом 4.24:
"4.24 фреттинг-коррозия: Коррозия при минимальном повторяющемся (локальном) перемещении двух поверхностей относительно друг друга в условиях воздействия коррозионной среды [дефект, возникающий на поверхности отверстия РЛ под демпферную (проволочную или трубчатую) связь] с возможным возникновением усталостной трещины".
Пункт 6.3. Таблица 1. Первую строку изложить в новой редакции:
"
ЗПП | абразивный износ | входные и выходные кромки, бандажи, шипы | наличие в паре посторонних твердых частиц |
";
для местоположения "ЗВП" дополнить строкой:
"
ЗВП | фреттинг-коррозия | зона контакта поверхностей отверстий с поверхностью проволочной или трубчатой связей | наличие продуктов фреттинг-коррозии в местах контакта и возникновение усталостной трещины |
".
"
ЗПП, ЗФП, ЗВП | трещины в зоне отверстий под проволочные связи | выше браковочного уровня применяемых неразрушающих методов контроля <*> | Рекомендуется замена РЛ |
ЗФП, ЗВП | внутренние трещины, несплошности и прочие внутренние дефекты на кромках | выше браковочного уровня применяемых неразрушающих методов контроля <*> | |
ЗПП, ЗФП, ЗВП | трещины в корневом сечении, галтелях и хвостовиках | выше браковочного уровня применяемых неразрушающих методов контроля <*> | |
ЗПП, ЗФП, ЗВП | трещины, не выходящие на кромки РЛ и хвостовики | глубина трещин 1 мм и более |
".

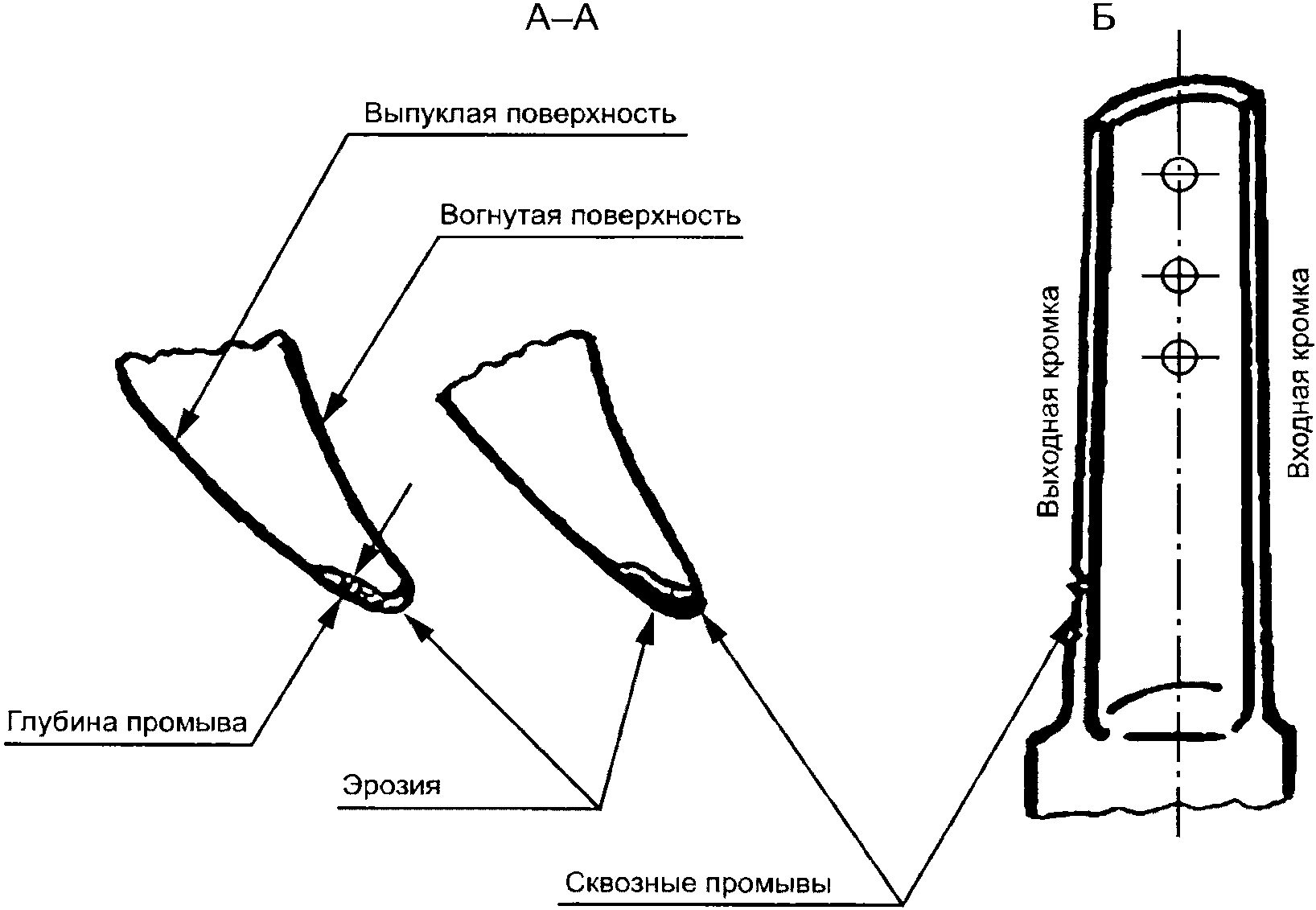

Приложение Е. Пункт Е.2.1. Рисунок Е.3. Нижнюю часть рисунка изложить в новой редакции:
"
".
Приложение Ж. Первый абзац. Заменить слова: "для некоторых сталей" на "некоторых марок стали";
таблица Ж.1. Наименование изложить в новой редакции:
"Таблица Ж.1 - Твердость материала РЛ согласно ГОСТ 9012 для диаметра шарика 10 мм и нагрузки 3000 кг";
категория прочности КП75. Графа "диаметр отпечатка, мм". Заменить значения: "3,85 - 3,5" на "3,7 - 3,44".
