Принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 36 от 11.11.2009).

Зарегистрировано Бюро по стандартам МГС N 5927.

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: BY, KZ, KG, MD, RU, UA [коды альфа-2 по МК (ИСО 3166) 004].

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>.

--------------------------------

<*> Дата введения в действие на территории Российской Федерации - 01.01.2011.

Пункт 2.1. Заменить ссылку: ГОСТ 7502-80 на ГОСТ 7502-98.

Пункт 2.2. Заменить ссылки и значения: ГОСТ 11358-74 на ГОСТ 11358-89; ГОСТ 6507-78 на ГОСТ 6507-90; 8 мм на 10 мм; 0,01 мм на 0,05 мм; 0,1 мм на 0,05 мм.

Пункты 2.3, 2.4 изложить в новой редакции (чертеж 1 исключить):

"2.3. Приборы для контроля прямолинейности: линейка измерительная металлическая по ГОСТ 427-75 длиной не менее длины контролируемых плит, проволока по ГОСТ 792-67 или ГОСТ 1049-74, или штангенциркуль типа ШЦ по ГОСТ 166-89.

2.4. Приборы для контроля перпендикулярности кромок: угольник поверочный 90° типа УШ второго класса точности длиной 1000 мм по ГОСТ 3749-77, линейка измерительная металлическая по ГОСТ 427-75, рулетка металлическая с ценой деления 1 мм по ГОСТ 7502-98 или штангенциркуль типа ШЦ по ГОСТ 166-89".

Пункты 2.5, 2.6 исключить.

Пункт 3.1. Исключить слова: "от 50 до".

Пункт 3.2 изложить в новой редакции:

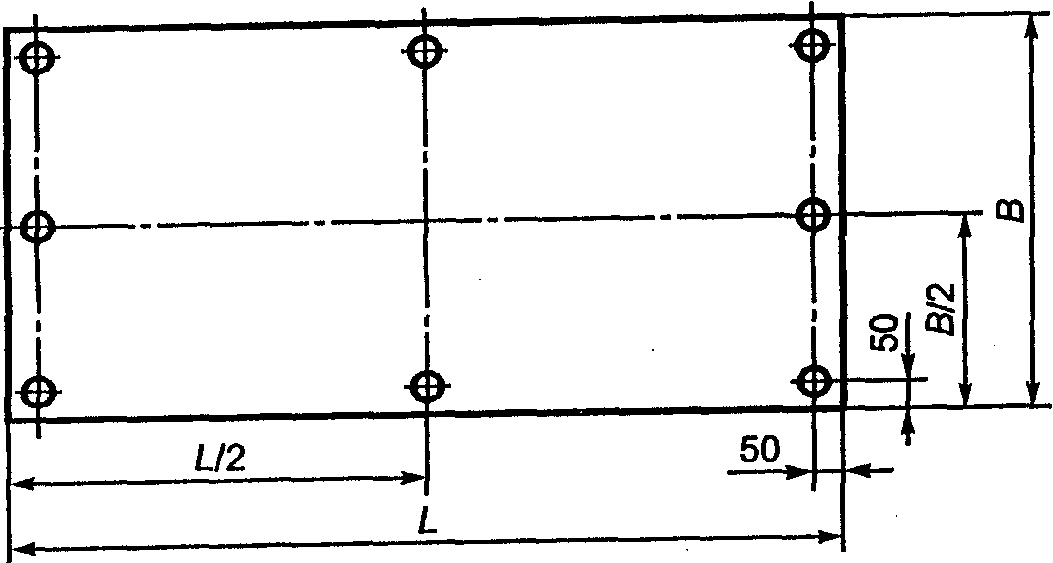

3.2. Толщину контролируемых плит измеряют в восьми точках, указанных на чертеже. Погрешность измерения толщины должна быть не более 0,1 мм.

Пункты 3.3, 3.3.1, 3.3.2 исключить.

Пункты 3.4, 3.5, 4.1, 4.2 изложить в новой редакции:

"3.4. Прямолинейность кромок контролируют при помощи измерительной линейки, приложенной к выбранной кромке, или натяжением проволоки по углам выбранной кромки плиты. Штангенциркулем измеряют наибольшее отклонение между линейкой (проволокой) и кромкой плиты и округляют результат с точностью до 0,5 мм.

Измерения проводят для каждой из кромок плиты.

3.5. Перпендикулярность кромок контролируют при помощи поверочного угольника, приложенного к одной из сторон плиты, прямоугольность которой должна быть измерена. На расстоянии (1000 +/- 1) мм от угла плиты штангенциркулем измеряют расстояние между краем плиты и другой стороной угольника. Измерения проводят на всех четырех углах плиты. Допускается перпендикулярность кромок контролировать определением разности длин диагоналей пласти плиты, которая не должна быть более 0,2% длины плиты.

4.1. За толщину контролируемой плиты принимают среднеарифметическое значение результатов измерений в восьми точках, округленное до 0,1 мм.

За длину (ширину) контролируемой плиты принимают среднеарифметическое значение результатов измерений длины (ширины) соответственно, округленное до 1 мм.

Прямолинейность кромок (отдельно для длины и ширины плиты) характеризуется из измеренных отклонений, деленным на длину соответствующей кромки, в мм/м.

Прямоугольность кромок характеризуется наибольшим измеренным значением отклонения стороны поверочного угольника от кромки плиты, деленным на длину кромки плиты (мм/м) и округленным до 0,5 мм/м.

4.2. Результаты всех измерений включают в протокол, составленный в соответствии с требованиями ГОСТ 10633-78".

Информационные данные. Пункт 5 изложить в новой редакции:

5. Ссылочные нормативно-технические документы
