Содержание. Наименования приложений Б и Г изложить в новой редакции:

"Приложение Б (справочное) Пример выполнения титульного листа

Приложение Г (справочное) Пример выполнения титульного листа при наличии листа утверждения".

Раздел 1, второй абзац. Исключить слова: "(ЕСКД)", "(СПДС)".

Раздел 2 дополнить нормативными ссылками:

"ГОСТ 2.201 Единая система конструкторской документации. Обозначение изделий и конструкторских документов

ГОСТ 3489.1 Шрифты типографские (на русской и латинской графических основах). Группировка. Индексация. Линия шрифта. Емкость

ГОСТ Р 7.0.3 Система стандартов по информации, библиотечному и издательскому делу. Издания. Основные элементы. Термины и определения".

Подраздел 3.1 изложить в новой редакции: "В настоящем стандарте применены термины по ГОСТ Р 7.0.3, а также следующие термины с соответствующими определениями:".

Подраздел 3.2 дополнить сокращениями:

"ЕСКД - Единая система конструкторской документации;

СПДС - Система проектной документации для строительства;

ПЗ - представительство заказчика".

Пункты 5.1.1, 5.1.2 изложить в новой редакции:

"5.1.1 При ручном оформлении ТД необходимо применять шрифты по ГОСТ 2.304. При выполнении документов автоматизированным способом рекомендуется применять шрифты, используемые средствами вычислительной техники размером 11 - 14 пт для основного текста, а для приложений, примечаний, таблиц, сносок и примеров - на 1 - 2 пт меньше. В ТД, содержащих преимущественно сплошной текст, допускается использовать пропорциональные шрифты с засечками. При автоматизированном способе выполнения документов следует учитывать лицензионные или иные ограничения на применяемые шрифты. Рекомендуется применять шрифты, распространяемые на основе открытой лицензии, или обеспечивать хранение и передачу шрифтов всем пользователям документов. Применяемые шрифты должны обеспечивать однозначность понимания каждого символа. Использование различных шрифтов в одном документе не рекомендуется.

Примечание - Необходимо учитывать, что при автоматизированном способе выполнения документов, применение проприетарных шрифтов из состава ОС Windows (включая Arial, Times New Roman, Courier New, Verdana и др.) может привести к искажениям при отображении этих документов в других операционных системах (например, при переходе на отечественное ПО), в которых эти шрифты отсутствуют в связи с санкционными и лицензионными ограничениями.

5.1.2 При оформлении документа допускается использовать перенос в словах, кроме заголовков. Текст документа рекомендуется оформлять с использованием полуторного межстрочного интервала.

Допускается использование межстрочного интервала из ряда: 1; 1,15; 1,25; 1,75; 2. Для изделий, изготавливаемых по заказу Минобороны России, данное решение должно быть согласовано с заказчиком (ПЗ).".

Пункт 5.1.5. Второй абзац изложить в новой редакции: "Использование листов ТД с повреждениями, приводящими к неоднозначности понимания текстовых символов (букв, цифр, знаков препинания) и графического материала, а также содержащих помарки и следы не полностью удаленного прежнего текста (графического материала), не допускается".

Пункт 5.1.8 изложить в новой редакции:

"5.1.8 В ТД включают лист регистрации изменений в соответствии с ГОСТ 2.503 и ГОСТ Р 21.1101. Лист регистрации изменений допускается оформлять одновременно с внесением изменения".

Пункт 5.1.9. Второй абзац исключить.

Пункт 5.2.4 дополнить перечислением (после первого):

"- математический знак "+" перед положительными значениями величин (следует писать слово "плюс");".

Пункт 5.2.6, второй абзац. Заменить слова: "При необходимости к альбому документов составляют титульный лист" на "При необходимости к альбому документов оформляют титульный лист в соответствии с 8.9";

исключить слова: "Пример титульного листа к альбому приведен на рисунке 23".

Пункт 6.1.2. Второй абзац изложить в новой редакции:

"Элементы "Содержание", "Предисловие", "Термины и определения", "Обозначения и сокращения", "Приложения", "Ссылочные нормативные документы", "Ссылочные документы", "Библиография", "Лист регистрации изменений" являются дополнительными элементами, их приводят в ТД при необходимости, исходя из особенностей его содержания и изложения. Элемент "Предисловие" рекомендуется оформлять в соответствии с ГОСТ 1.5, элементы "Термины и определения", "Обозначения и сокращения" - ГОСТ 7.32. Необходимость приведения в документе дополнительных элементов определяет разработчик. Допускается структурные элементы "Термины и определения", "Обозначения и сокращения", "Ссылочные нормативные документы" и "Ссылочные документы" оформлять в виде приложений.".

Пункт 6.3.9. Первый абзац изложить в новой редакции:

"6.3.9 Приложения, выпускаемые в виде самостоятельного документа (части или книги), оформляют по общим правилам - первый нумеруемый лист с основной надписью по форме 2, последующие листы - по форме 2а по ГОСТ 2.104, ГОСТ Р 21.1101.".

Пункт 6.4.1 изложить в новой редакции:

"6.4.1 При необходимости приводят список ссылочных документов, не относящихся к нормативным, конструкторским, технологическим или программным, использованных при составлении ТД. В этом случае его размещают в конце ТД в структурном элементе "Библиография.".

Пункт 6.4.2. Заменить слова: "Выполнение списка и ссылки на него в тексте - по ГОСТ 7.32" на "Выполнение элемента и ссылки на него в тексте - согласно требованиям к элементу "Список использованных источников" по ГОСТ 7.32".

Пункт 6.5.2 изложить в новой редакции:

"6.5.2 Всем частям дают наименования и присваивают общее обозначение документа по ГОСТ 2.201. Со второй части к этому обозначению добавляют порядковый номер, начиная с первого, например: XXXX.331112.032ФО, XXXX.331112.032ФО1, XXXX.331112.032ФО2 и т.д. Всем книгам дают наименование и присваивают порядковый номер. Пример выполнения титульного листа приведен в приложении Б.".

Пункт 6.5.4. Заменить слова: "точки не ставится" на "точка не ставится".

Пункт 6.6.2 дополнить словами: "Допускается не выделять полужирным шрифтом заголовки подразделов".

Пункт 6.6.3. Заменить слова: "четырем высотам шрифта" на "двум высотам шрифта";

примечание изложить в новой редакции:

"Примечание - При выполнении машинописным способом интервал должен быть равным 2 или 3 интервалам, при выполнении рукописным способом - не менее 15 мм.".

Пункт 6.7.2. Первый абзац дополнить словами: "Требования к используемым буквам аналогично 6.3.5"; второй абзац дополнить словами: "Символы, применяемые для обозначения позиций третьего и последующих уровней детализации, устанавливает разработчик. Ссылки на третий и последующие уровни детализации не рекомендуются".

Пункт 6.8.1. Рисунок 1 изложить в новой редакции:

"

Пункт 6.8.9. Заменить слово: "обозначение" на "наименование".

Пункт 6.8.20. Пример 2 изложить в новой редакции:

"2 рисунок 1 - 14, 7 - 12".

Пункт 6.8.22, рисунок 16. Заменить обозначение: "МПА (кгс/мм²)" на "МПа (кгс/мм²)".

Пункт 6.9.5. Третий абзац. Заменить слова: "на графический материал" на "на графическом материале".

Подраздел 6.9 дополнить пунктом 6.9.7:

"6.9.7 Если графический материал выполнен на нескольких листах, то на каждом листе должен быть приведен его номер с указанием общего числа листов, на которых он размещен, и порядковый номер каждого листа. Наименование графического материала указывают только на первом листе.

1 Рисунок 20 - Схема упаковки контейнера (лист 1 из 4).

и т.д.".

Пункт 6.11.2 дополнить примечанием:

"Примечание - В расчетах допускается, при необходимости, ссылаться на таблицы, рисунки, формулы".

Пункт 6.11.3. Первый абзац. Заменить слова: "стандарты и технические условия" на "документы по стандартизации";

дополнить абзацем (перед рисунком 21): "Элемент "Ссылочные нормативные документы" заполняют в следующей последовательности:

- межгосударственные;

- национальные;

- межгосударственные классификаторы;

- общероссийские классификаторы.

Последовательность расположения ссылочных нормативных документов внутри каждого перечисления определяет разработчик.";

рисунок 21 изложить в новой редакции:

"

Пункт 6.11.4. Рисунок 22 изложить в новой редакции:

"

Пункт 6.11.5 изложить в новой редакции:

"6.11.5 При ссылках на раздел указывают его номер, при ссылках на приложение указывают его обозначение (или номер).".

Пункт 6.15.2 дополнить абзацем: "Сокращения слов по ГОСТ 2.316 в структурном элементе "Обозначения и сокращения" не приводят".

Пункт 7.2 после слова "подразделов" дополнить словами: "(при наличии)".

Пункт 8.9 после слов "поле 1 - наименование ведомства" дополнить словами: "(или организации),";

дополнить абзацем: "При оформлении титульного листа и ЛУ размер шрифта и межстрочный интервал при заполнении полей 1 - 8 определяет разработчик.".

Пункт 8.11 после слов "для графических документов" дополнить словами: "и ТД, содержащих в основном текст, разбитый на графы,".

Пункт 9.1. Заменить слова: "на рисунке 23" на "на рисунке 24".

Приложение А. Пункт А.1 изложить в новой редакции:

"А.1 Пример выполнения первого нумеруемого листа ТД с основной надписью приведен на рисунке А.1.";

рисунок А.1. Наименование изложить в новой редакции:

"Рисунок А.1 - Пример выполнения первого нумеруемого листа ТД с основной надписью".

Пункт А.2 изложить в новой редакции:

"А.2 Пример выполнения последующих листов ТД приведен на рисунке А.2.";

рисунок А.2. Наименование изложить в новой редакции: "Рисунок А.2 - Пример выполнения последующих листов ТД".

Приложение Б изложить в новой редакции:

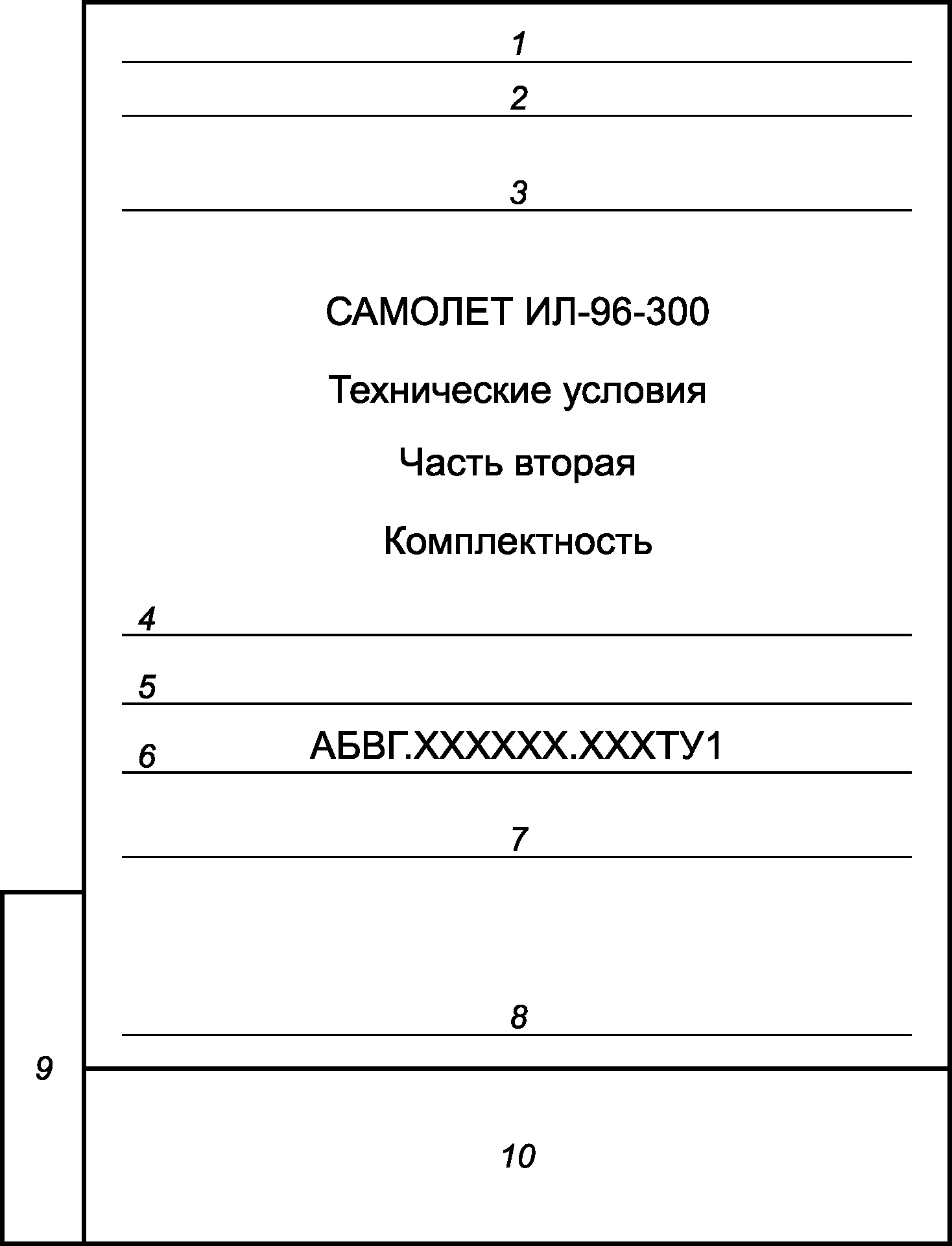

Б.1 Пример выполнения титульного листа приведен на рисунке Б.1.

Приложение В. Рисунок В.1 изложить в новой редакции:

"

рисунок В.2 изложить в новой редакции:

Приложение Г. Наименование изложить в новой редакции: "Пример выполнения титульного листа при наличии листа утверждения";

пункт Г.1 изложить в новой редакции: "Г.1 Пример выполнения титульного листа при наличии листа утверждения приведен на рисунке Г.1";

рисунок Г.1. Наименование изложить в новой редакции: "Рисунок Г.1 - Пример выполнения титульного листа при наличии листа утверждения".
