Содержание
Постановлением Госстандарта СССР
от 28 марта 1981 г. N 1562
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ШРИФТЫ ЧЕРТЕЖНЫЕ
Unified system for design documentation.
Letters for drawings
ГОСТ 2.304-81
Список изменяющих документов (в ред. Изменения N 1, утв. в марте 1989 г., Изменения N 2, введенного в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст) |
Группа Т52
Дата введения
1 января 1982 года
1. Разработан и внесен Государственным комитетом СССР по стандартам.
Разработчики: В.Ф. Курочкин, Ю.И. Степанов, С.С. Борушек, Б.Я. Кабаков, Н.Н. Баранова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 28.03.1981 N 1562.
3. Исключен с 1 сентября 2006 года. - Изменение N 2, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
4. Взамен ГОСТ 2.304-68.
5. Издание (апрель 2000 г.) с Изменением N 1, утвержденным в марте 1989 г. (ИУС 7-89).
Настоящий стандарт устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства.
Абзац исключен с 1 сентября 2006 года. - Изменение N 2, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
1.1. Размер шрифта h - величина, определенная высотой прописных букв в миллиметрах.
1.2. Высота прописных букв h измеряется перпендикулярно к основанию строки.
Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с = 7/10h (черт. 1 и 2).
1.3. Ширина буквы g - наибольшая ширина буквы, измеренная в соответствии с черт. 1 и 2, определяется по отношению к размеру шрифта h, например, g = 6/10h, или по отношению к толщине линии шрифта d, например, g = 6d.
1.4. Толщина линии шрифта d - толщина, определяемая в зависимости от типа и высоты шрифта.

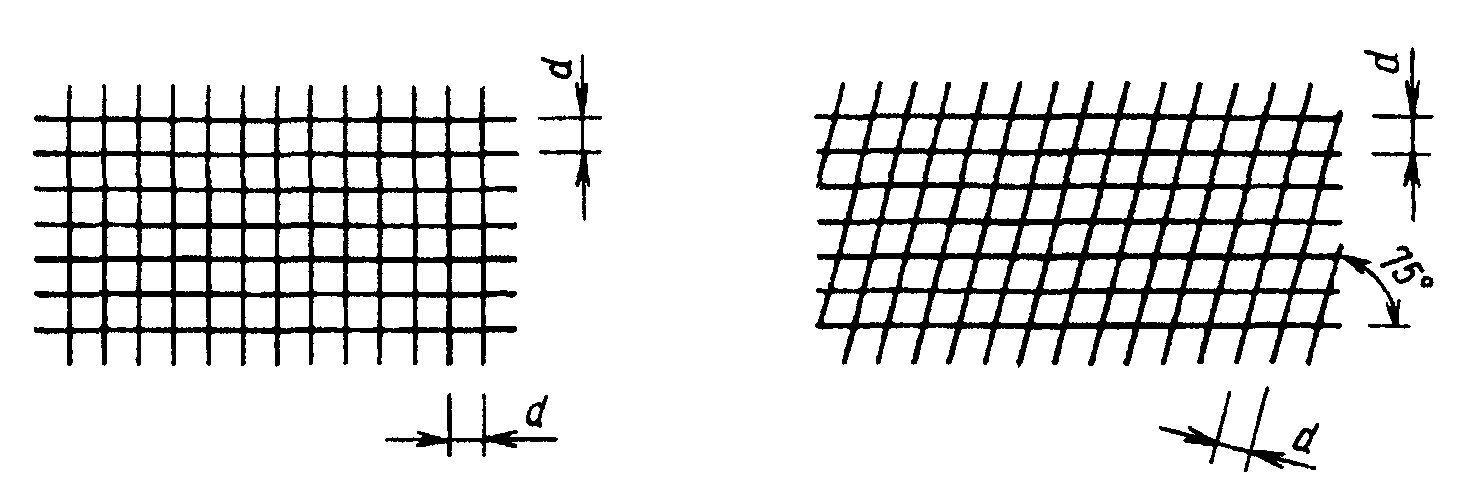

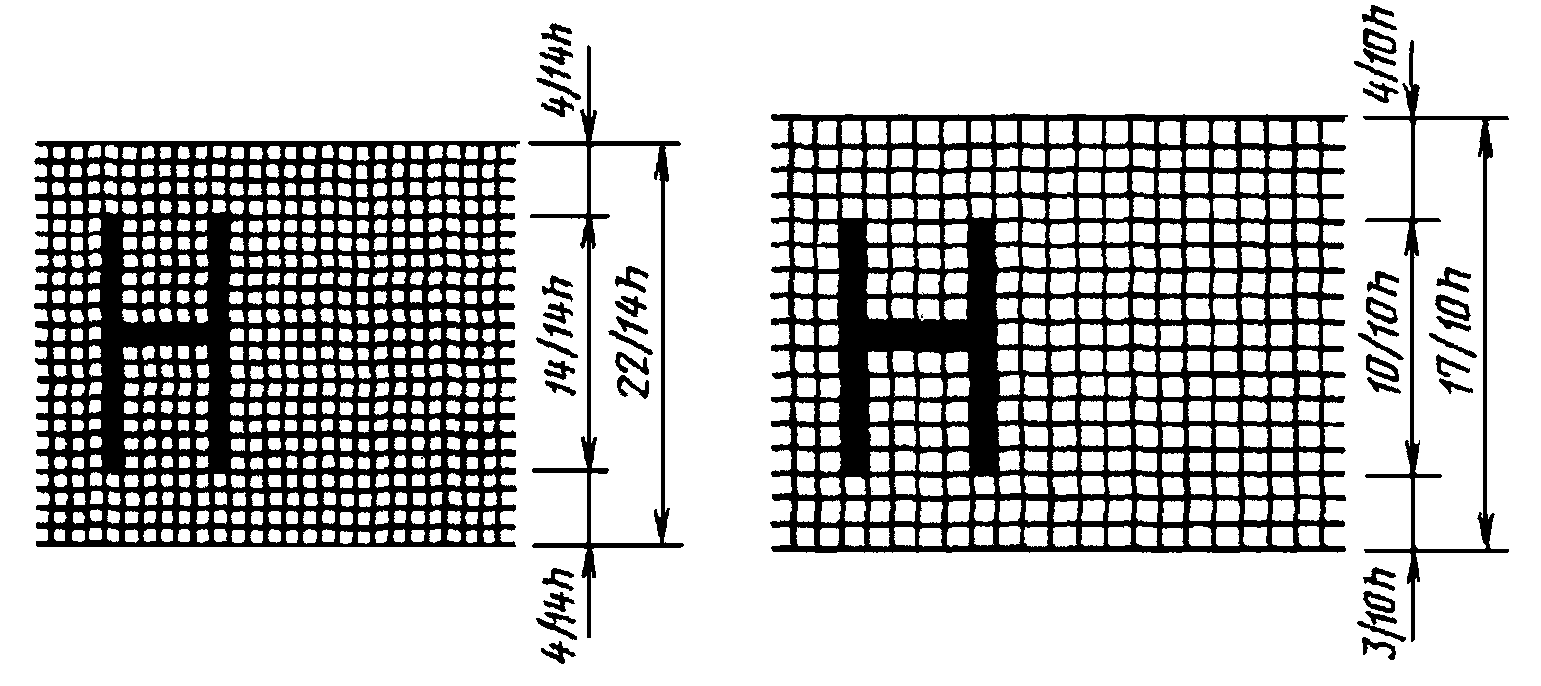

1.5. Вспомогательная сетка - сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (черт. 3).
Черт. 3
2.1. Устанавливаются следующие типы шрифта:
тип А без наклона (d = 1/14h) с параметрами, приведенными в табл. 1;
тип А с наклоном около 75° (d = 1/14h) с параметрами, приведенными в табл. 1;
тип Б без наклона (d = 1/10h) с параметрами, приведенными в табл. 2;
тип Б с наклоном около 75° (d = 1/10h) с параметрами, приведенными в табл. 2.
Таблица 1
Шрифт типа А (d = h/14)
Параметры шрифта | Обозначение | Относительный размер | Размеры, мм | |||||||
Размер шрифта: | ||||||||||
высота прописных букв | h | (14/14)h | 14d | 2,5 | 3,5 | 5,0 | 7,0 | 10,0 | 14,0 | 20,0 |
высота строчных букв | с | (10/14)h | 10d | 1,8 | 2,5 | 3,5 | 5,0 | 7,0 | 10,0 | 14,0 |
Расстояние между буквами | а | (2/14)h | 2d | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 | 2,8 |
Минимальный шаг строк (высота вспомогательной сетки) | b | (22/14)h | 22d | 4,0 | 5,5 | 8,0 | 11,0 | 16,0 | 22,0 | 31,0 |
Минимальное расстояние между словами | е | (6/14)h | 6d | 1,1 | 1,5 | 2,1 | 3,0 | 4,2 | 6,0 | 8,4 |
Толщина линий шрифта | d | (1/14)h | d | 0,18 | 0,25 | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 |
Таблица 2
Параметры шрифта | Обозначение | Относительный размер | Размеры, мм | ||||||||
Размер шрифта: | |||||||||||
высота прописных букв | h | (10/10)h | 10d | 1,8 | 2,5 | 3,5 | 5,0 | 7,0 | 10,0 | 14,0 | 20,0 |
высота строчных букв | с | (7/10)h | 7d | 1,3 | 1,8 | 2,5 | 3,5 | 5,0 | 7,0 | 10,0 | 14,0 |
Расстояние между буквами | а | (2/10)h | 2d | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 | 2,8 | 4,0 |
Минимальный шаг строк (высота вспомогательной сетки) | b | (17/10)h | 17d | 3,1 | 4,3 | 6,0 | 8,5 | 12,0 | 17,0 | 24,0 | 34,0 |
Минимальное расстояние между словами | е | (6/10)h | 6d | 1,1 | 1,5 | 2,1 | 3,0 | 4,2 | 6,0 | 8,4 | 12,0 |
Толщина линий шрифта | d | (1/10)А | d | 0,18 | 0,25 | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 |
Примечания. 1. Расстояние а между буквами, соседние линии которых не параллельны между собой (например, ТА, АТ), может быть уменьшено наполовину, т.е. на толщину d линии шрифта.
2. Минимальным расстоянием между словами е, разделенными знаком препинания, является расстояние между знаком препинания и следующим за ним словом.
При выполнении документов автоматизированным способом допускается применять шрифты, используемые средствами вычислительной техники. В этом случае должны быть обеспечены их хранение и передача пользователям документов.
(абзац введен Изменением N 2, введенным в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст)
2.2. Устанавливаются следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Примечание. Применение шрифта размером 1,8 не рекомендуется и допускается только для типа Б.

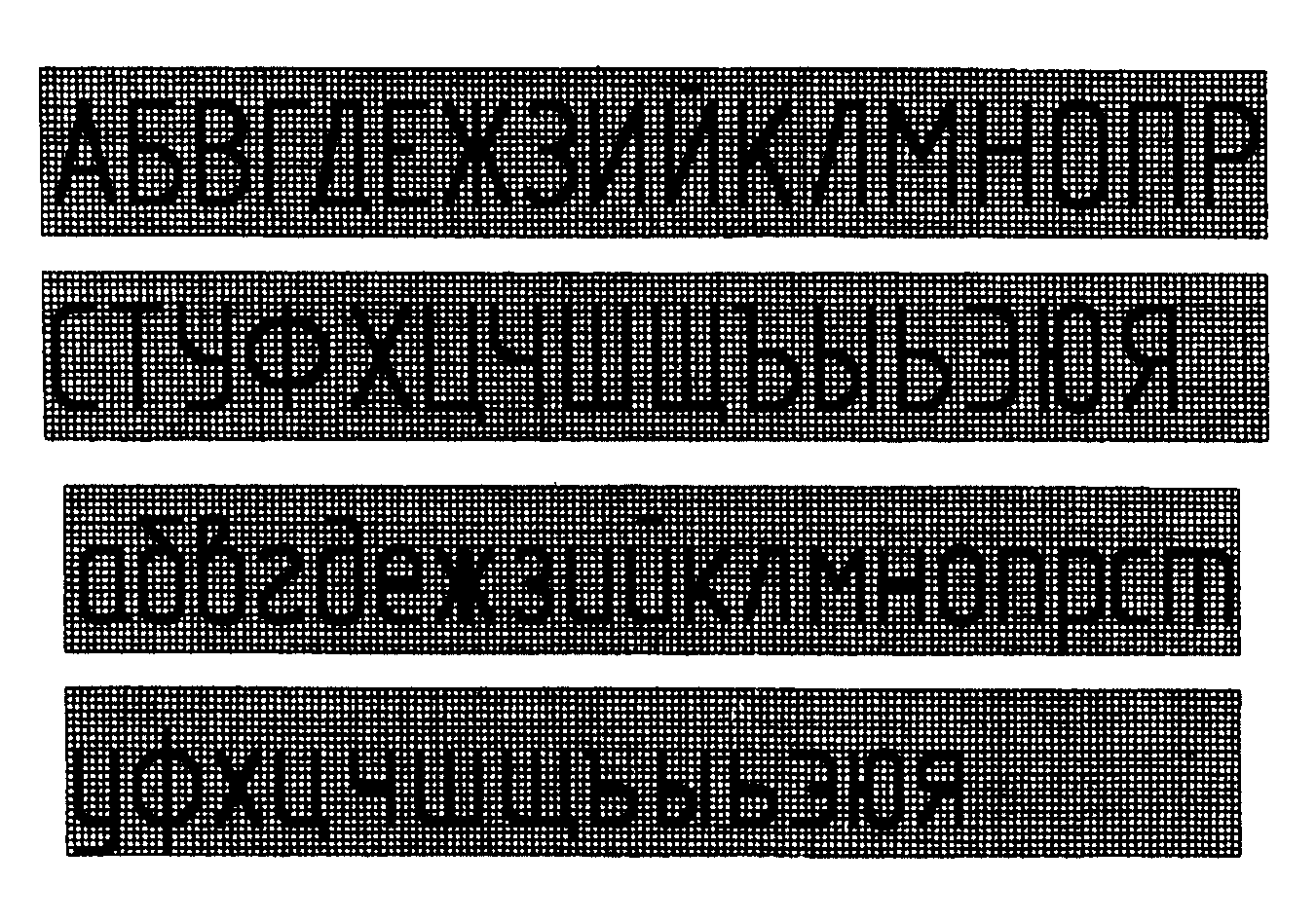

2.3. Построение шрифта во вспомогательной сетке показано на черт. 4.
Черт. 4
2.4. Предельные отклонения размеров букв и цифр +/- 0,5 мм.
3.1. Шрифт типа А с наклоном приведен на черт. 5
Черт. 5
3.2. Шрифт типа А без наклона приведен на черт. 6.
Черт. 6
3.3. Шрифт типа Б с наклоном приведен на черт. 7.
Черт. 7
3.4. Шрифт типа Б без наклона приведен на черт. 8.
Черт. 8
4.1. Шрифт типа А с наклоном приведен на черт. 9.
Черт. 9

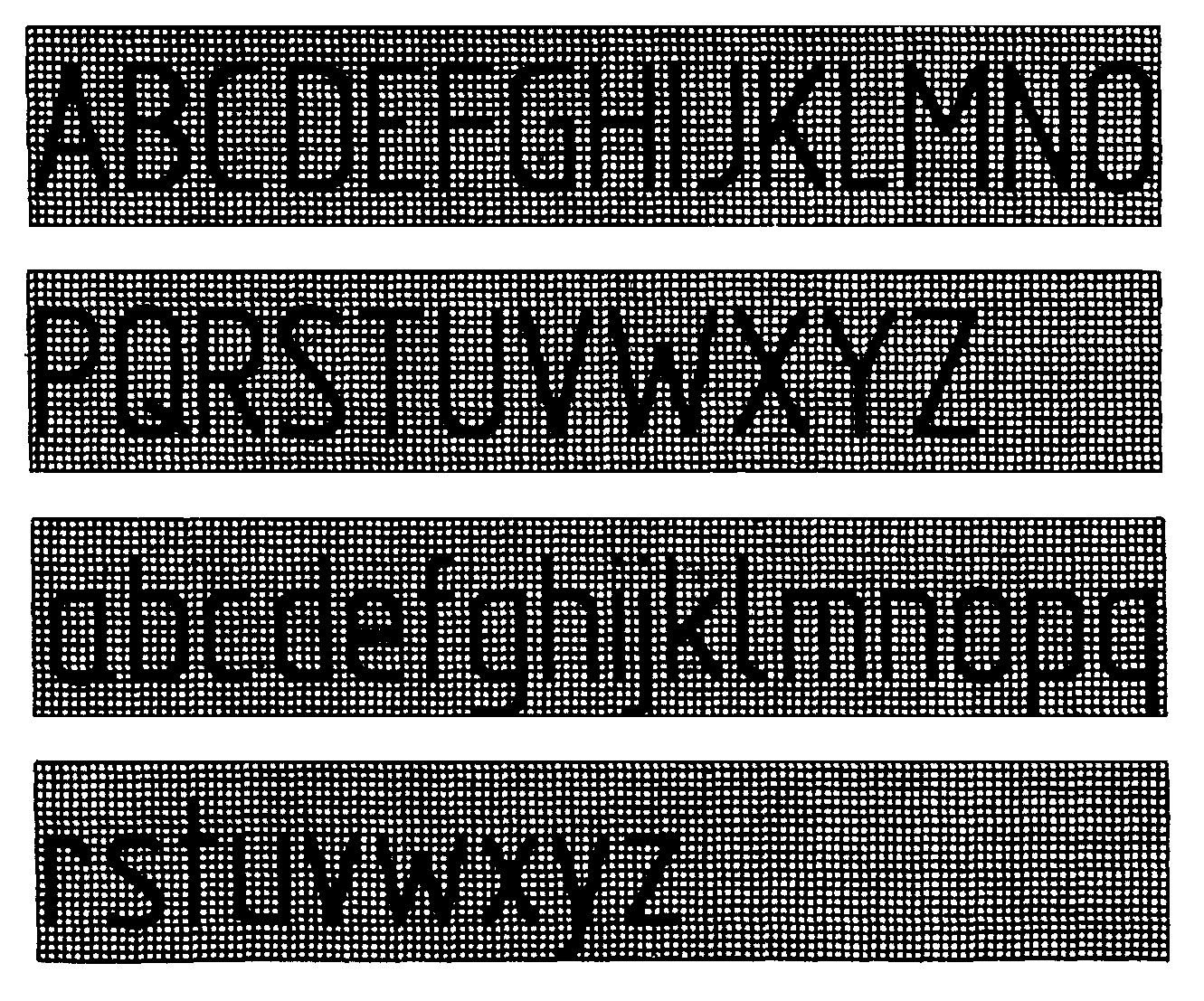

4.2. Шрифт типа А без наклона приведен на черт. 10.
Черт. 10
4.3. Шрифт типа Б с наклоном приведен на черт. 11.
Черт. 11
4.4. Шрифт типа Б без наклона приведен на черт. 12.
Черт. 12
4.5. Виды, форма и расположение диакритических знаков для шрифтов типов А и Б без наклона приведены в справочном Приложении.
Диакритические знаки для шрифтов с наклоном следует выполнять по тем же правилам.
5.1. Шрифт типа А с наклоном приведен на черт. 13.
5.2. Шрифт типа А без наклона приведен на черт. 14.
Черт. 14
5.3. Шрифт типа Б с наклоном приведен на черт. 15.
Черт. 15

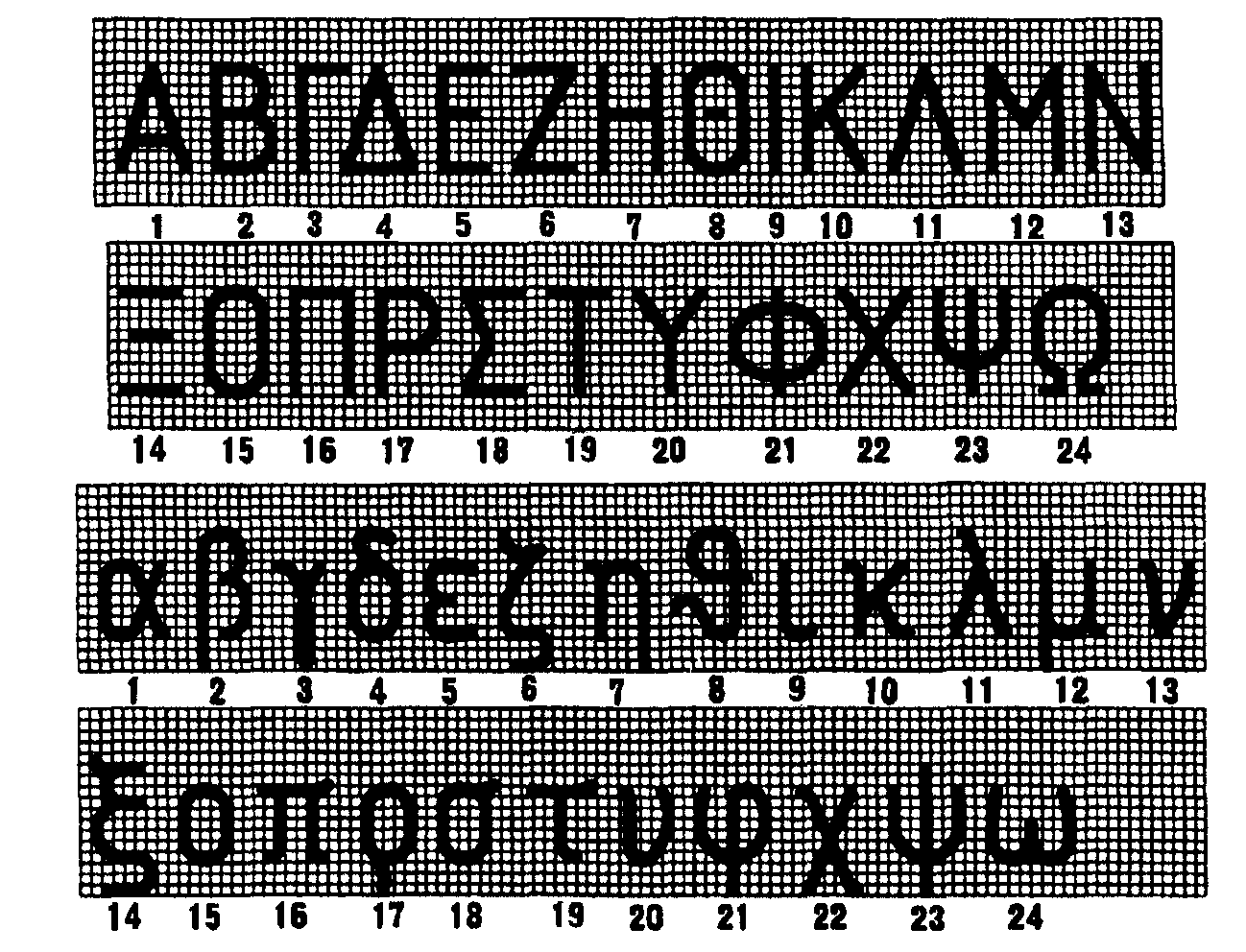

5.4. Шрифт типа Б без наклона приведен на черт. 16.
Черт. 16
5.5. Наименование букв греческого алфавита, приведенных на черт. 13 - 16:
1 - альфа
2 - бета
3 - гамма
4 - дельта
5 - эпсилон
6 - дзета
7 - эта
8 - тэта
9 - йота
10 - каппа
11 - лямбда
12 - мю
13 - ню
14 - кси
15 - о микрон
16 - пи
17 - ро
18 - сигма
19 - тау
20 - ипсилон
21 - фи
22 - хи
23 - пси
24 - омега

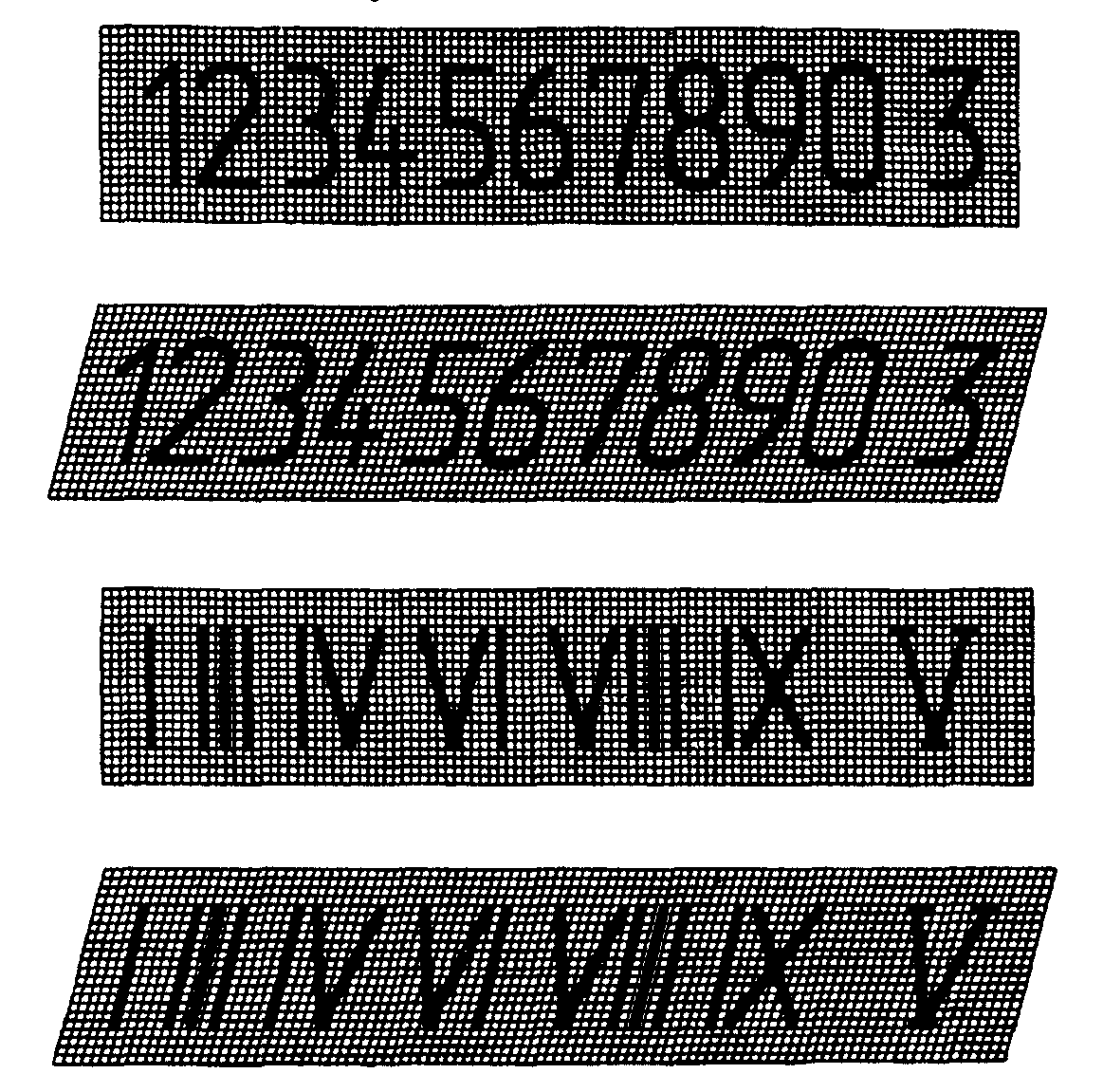

6.1. Шрифт типа А приведен на черт. 17.
Черт. 17

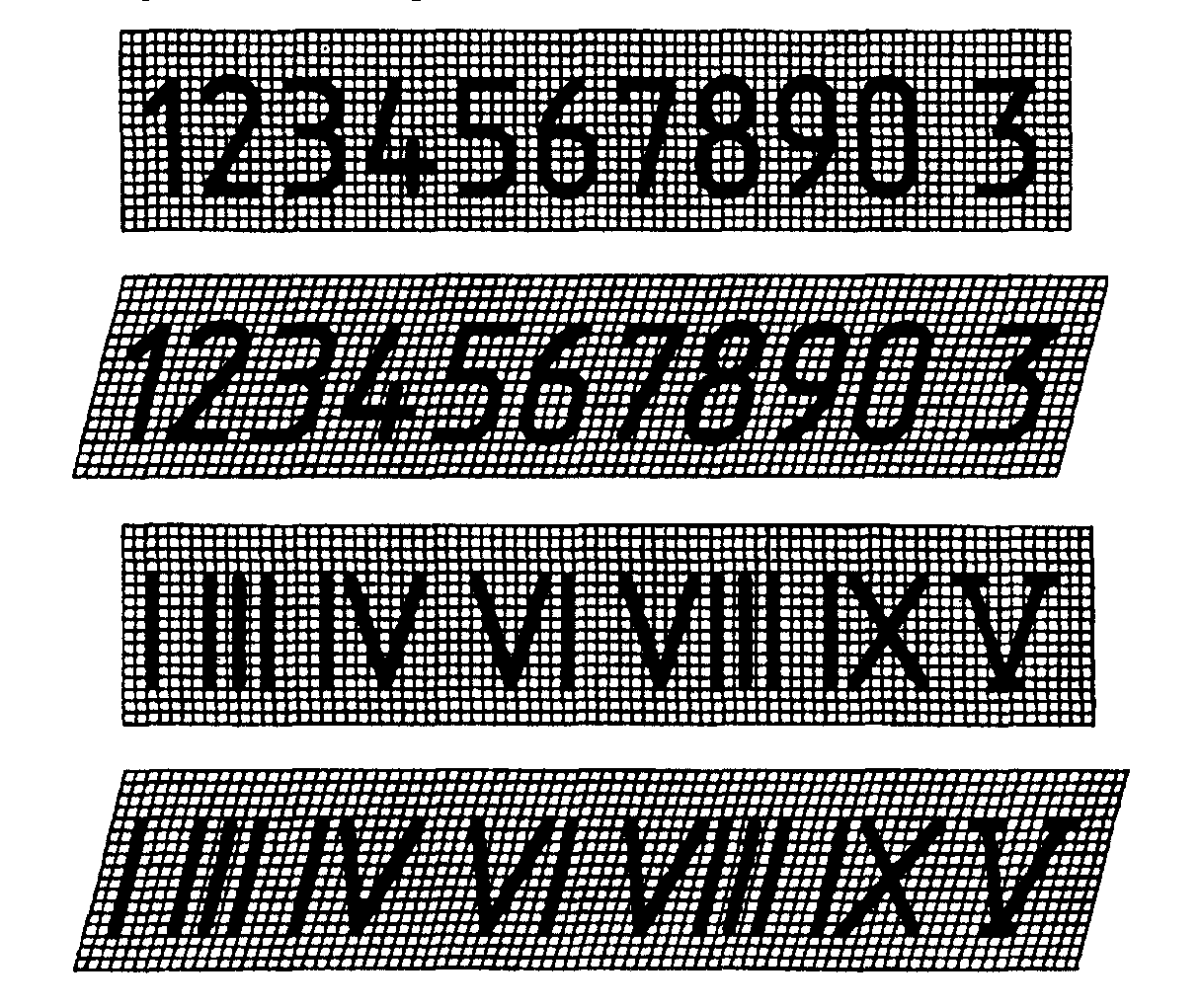

6.2. Шрифт типа Б приведен на черт. 18.
Черт. 18
Примечания. 1. Римские цифры L, С, D, М следует выполнять по правилам латинского алфавита.
2. Римские цифры допускается ограничивать горизонтальными линиями.

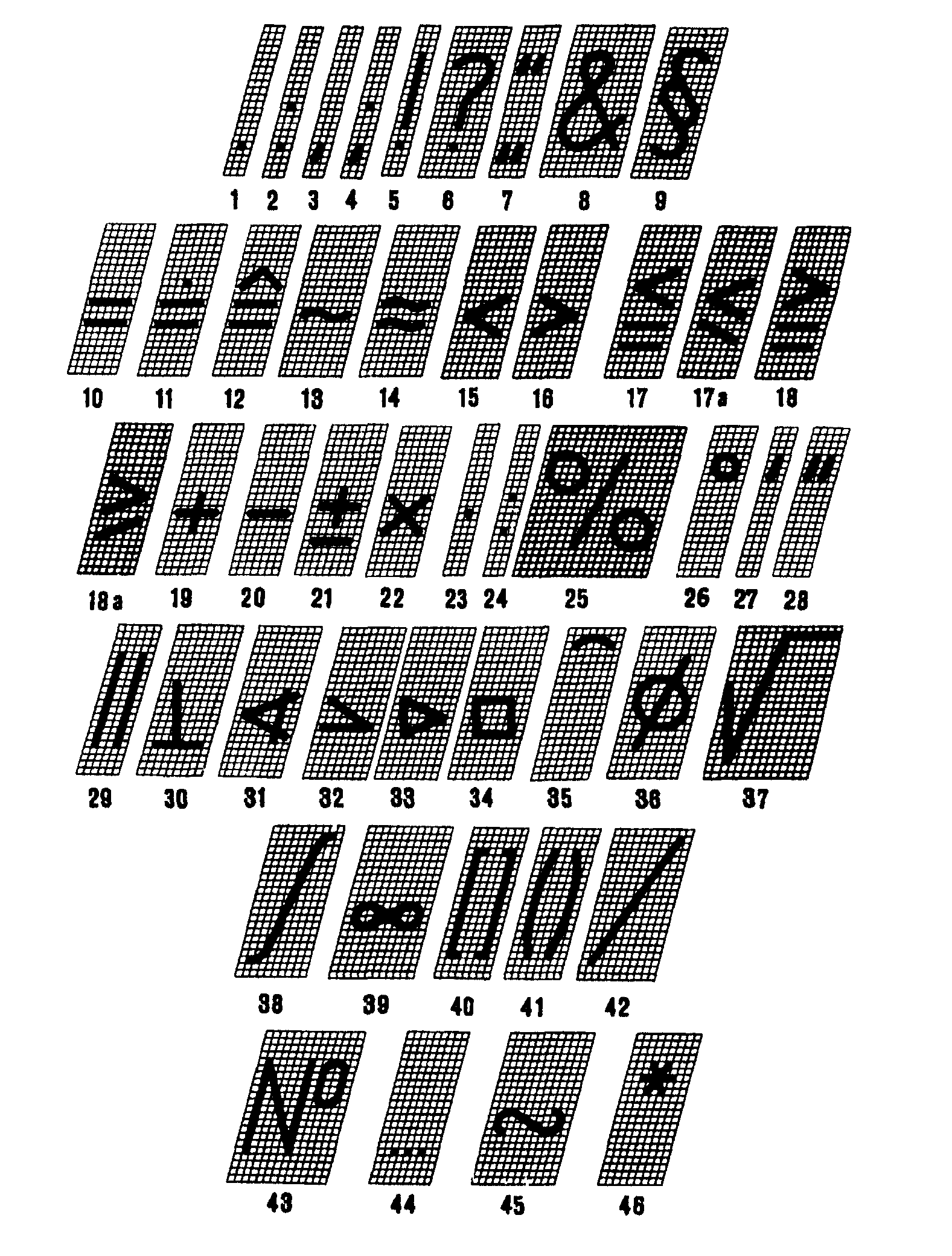

7.1. Шрифт типа А с наклоном приведен на черт. 19.
Черт. 19
7.2. Шрифт типа А без наклона приведен на черт. 20.
Черт. 20
7.3. Шрифт типа Б с наклоном приведен на черт. 21.
Черт. 21

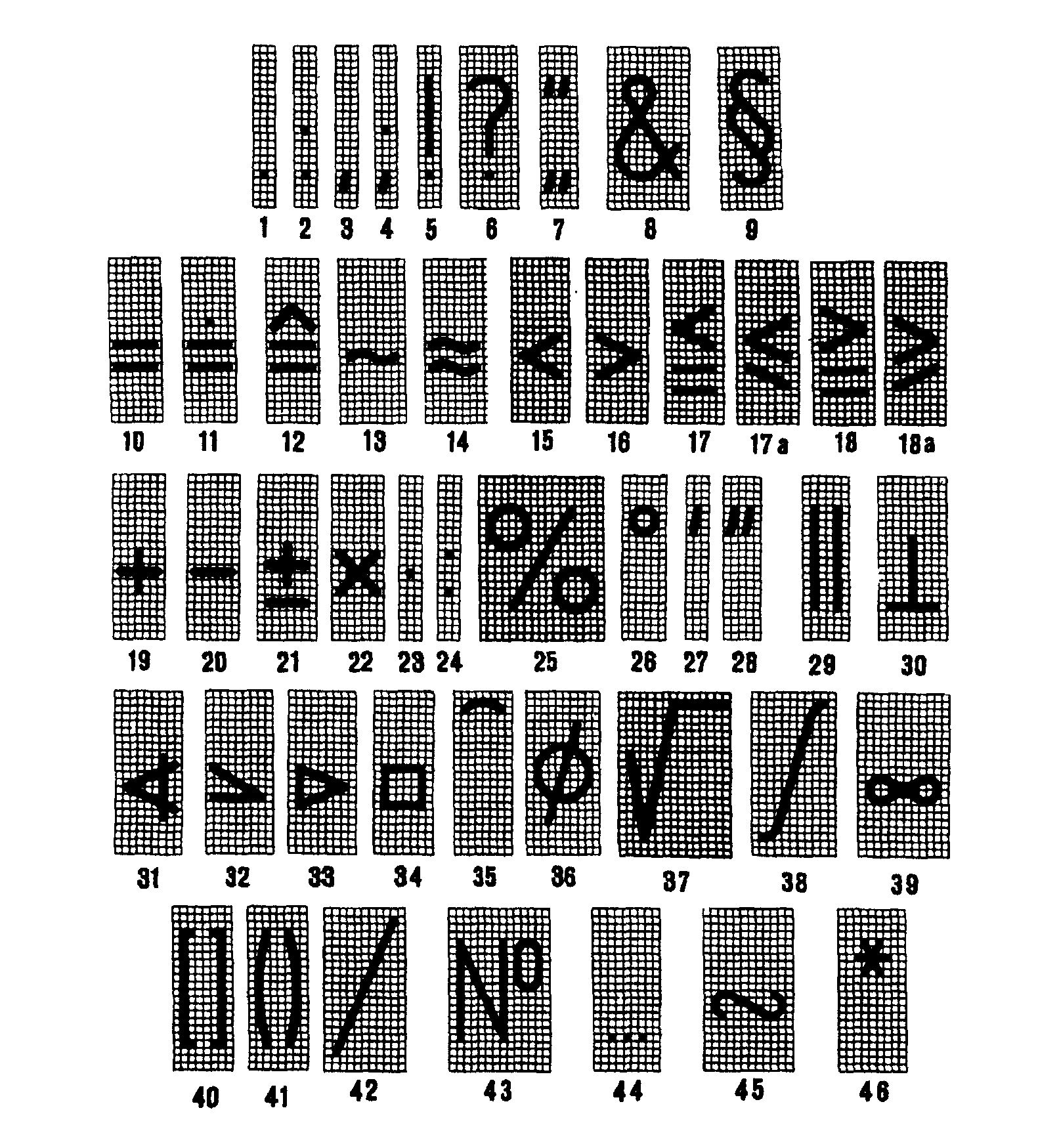

7.4. Шрифт типа Б без наклона приведен на черт. 22.
Черт. 22
7.5. Наименования знаков приведены в табл. 3.
Таблица 3
Номера знаков на чертежах | Наименование знаков |
1 | Точка |
2 | Двоеточие |
3 | Запятая |
4 | Точка с запятой |
5 | Восклицательный знак |
6 | Вопросительный знак |
7 | Кавычки |
8 | И |
9 | Параграф |
10 | Равенство |
11 | Величина после округления |
12 | Соответствует |
13 | Асимптотически равно |
14 | Приблизительно равно |
15 | Меньше |
16 | Больше |
17 и 17а | Меньше или равно |
18 и 18а | Больше или равно |
19 | Плюс |
20 | Минус, тире |
21 | Плюс-минус |
22, 23 | Умножение |
24 | Деление |
25 | Процент |
26 | Градус |
27 | Минута |
28 | Секунда |
29 | Параллельно |
30 | Перпендикулярно |
31 | Угол |
32 | Уклон |
33 | Конусность |
34 | Квадрат |
35 | Дуга |
36 | Диаметр |
37 | Радикал |
38 | Интеграл |
39 | Бесконечность |
40 | Квадратные скобки |
41 | Круглые скобки |
42 | Черта дроби |
43 | Номер |
44 | От ... до |
45 | Знак подобия |
46 | Звездочка |
ИНДЕКСОВ И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ

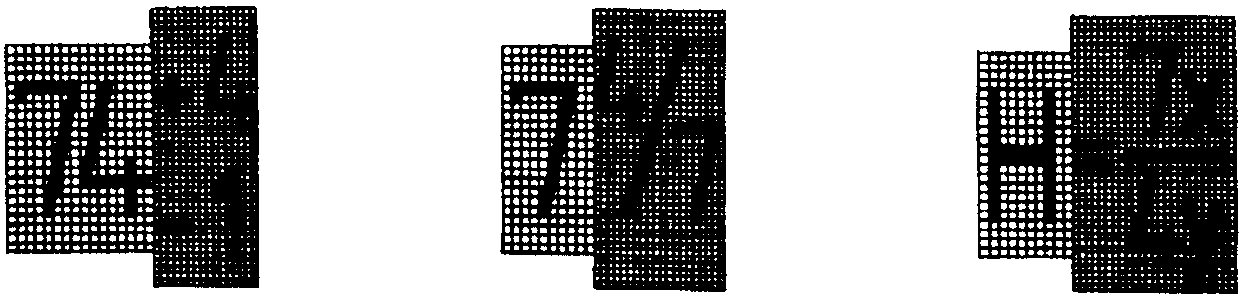

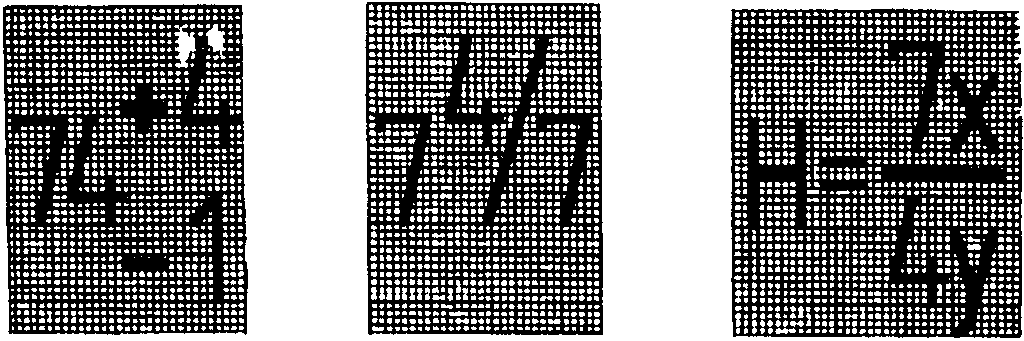

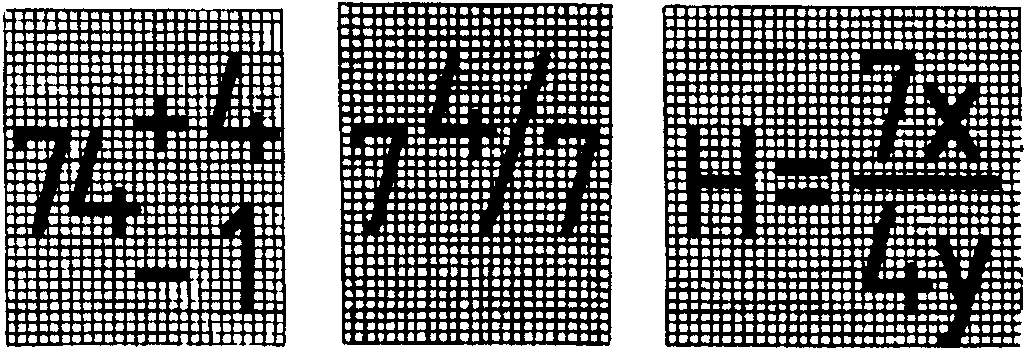

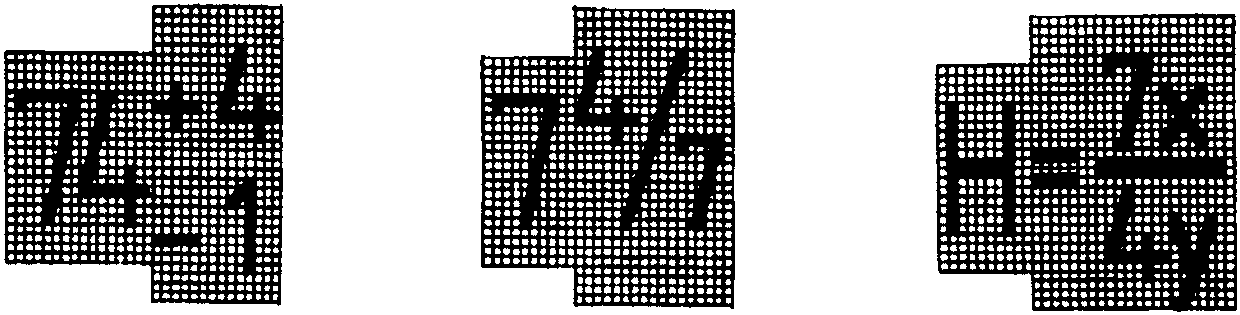

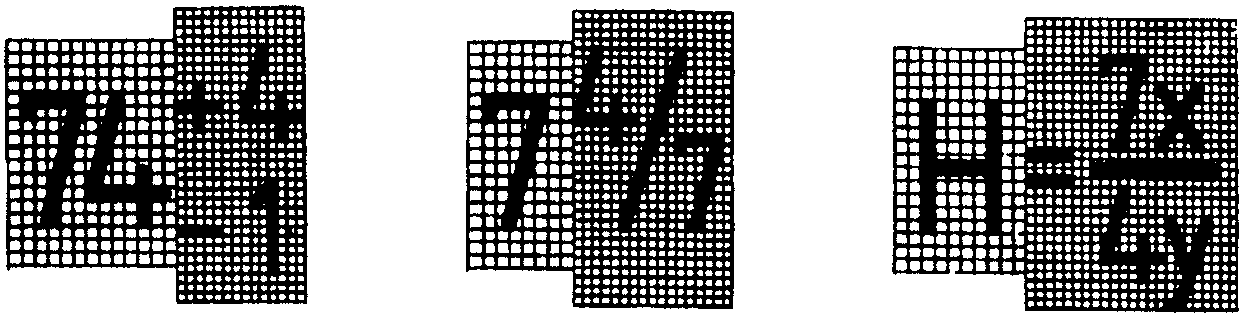

8.1. Дроби, показатели, индексы и предельные отклонения выполняются в соответствии с табл. 4 размером шрифта:
на одну ступень меньшим, чем размер шрифта основной величины, к которой они приписываются;
одинакового размера с размером шрифта основной величины.
Таблица 4
Варианты выполнения | Шрифт | Примеры выполнения | |
основные величины | дроби, показатели и т.п. | ||
Размер шрифта на одну ступень меньше, чем размер основной величины | Тип А | Тип Б |  |
Тип А |  | ||
Тип Б |  | ||
Размер шрифта такой же, как размер основной величины | Тип А |  | |
Тип Б |  | ||
Справочное
Венгерский язык
Немецкий язык

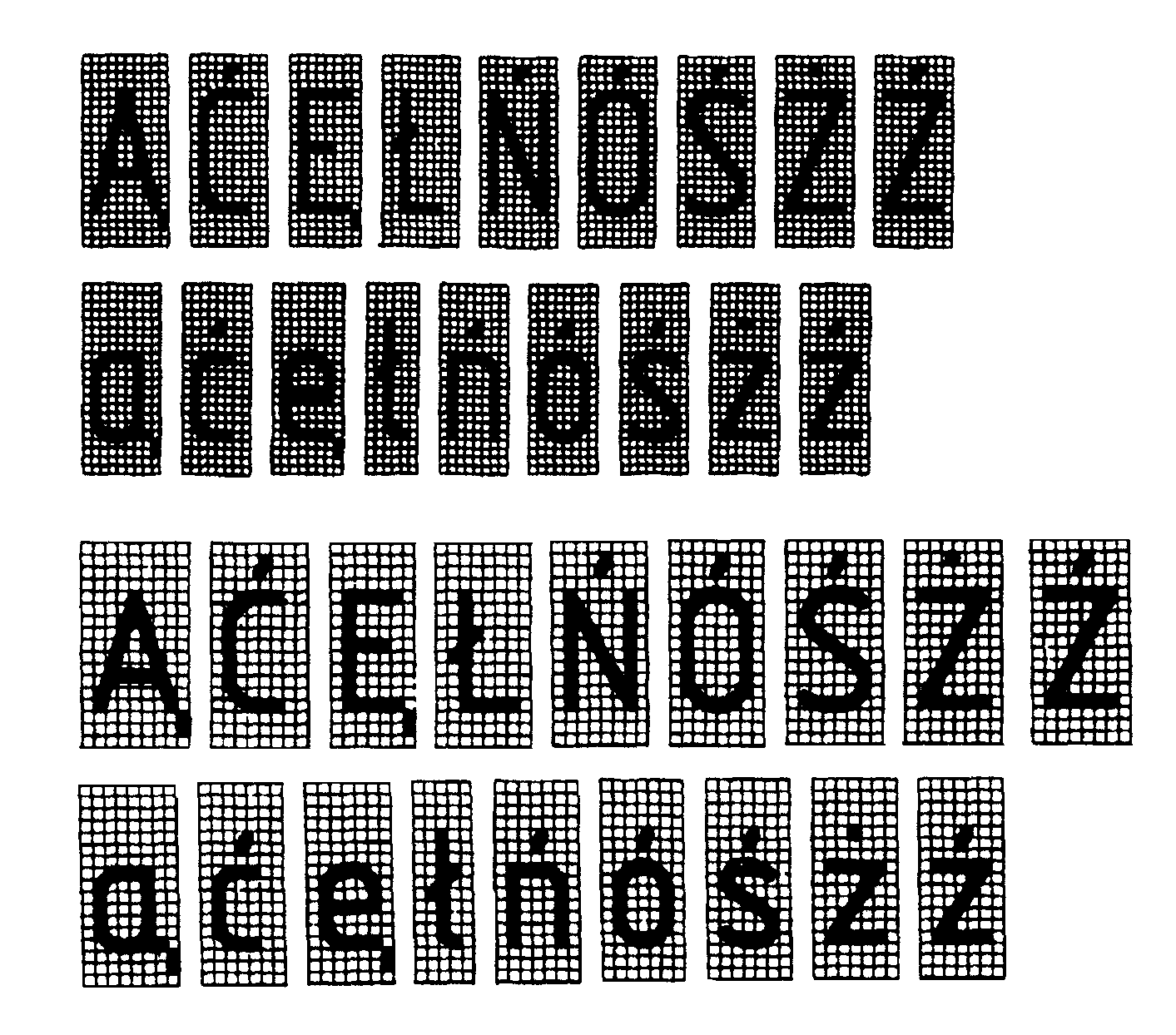

Польский язык
Румынский язык
Чешский и словацкий языки
