ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ШРИФТЫ ЧЕРТЕЖНЫЕ
Unified system for design documentation.
Letters for drawings
ГОСТ 2.304-68
Группа Т52
Взамен
ГОСТ 3454-59
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен
с 1 января 1971 года
Переиздание. Июнь 1978 г.
1. Настоящий стандарт устанавливает чертежные шрифты для надписей, наносимых от руки на чертежи и другие технические документы всех отраслей промышленности и строительства.
2. Наклон букв и цифр к основанию строки должен быть около 75°. Наименования, заголовки, обозначения в основной надписи и на поле чертежа допускается писать без наклона (кроме букв греческого алфавита).
Примечание. Для лучшего восприятия формы и размеров букв, цифр и знаков их построение показано:
для шрифтов с наклоном - на сетке с ячейками, имеющими форму параллелограмма с основанием и высотой, равными
, и углом при основании около 75°;
, и углом при основании около 75°;для шрифтов без наклона - на сетке с ячейками, имеющими форму квадрата со стороной
.
.3. Буквы русского алфавита.

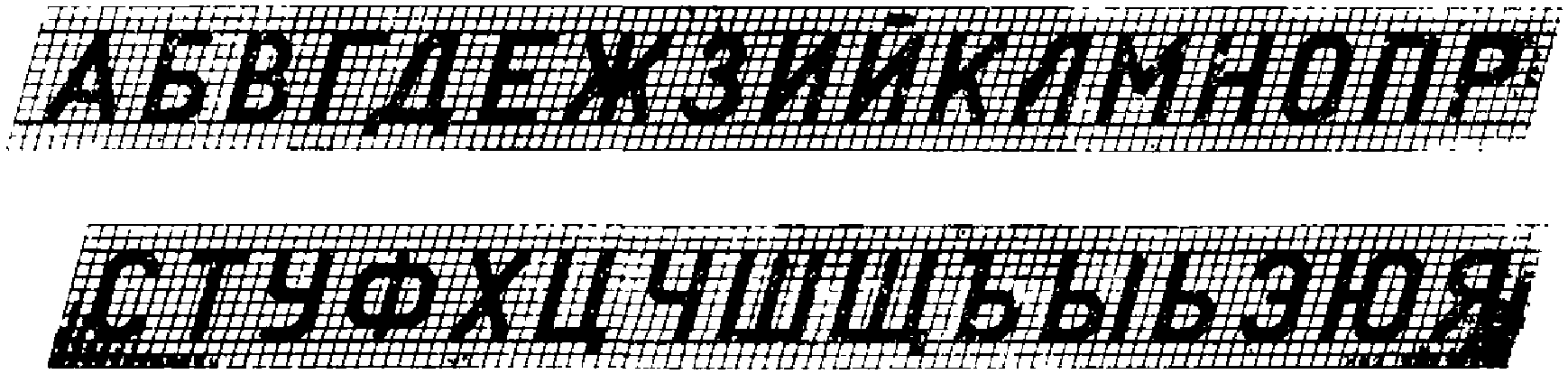

3.1. Основной шрифт с наклоном (черт. 1, 2).

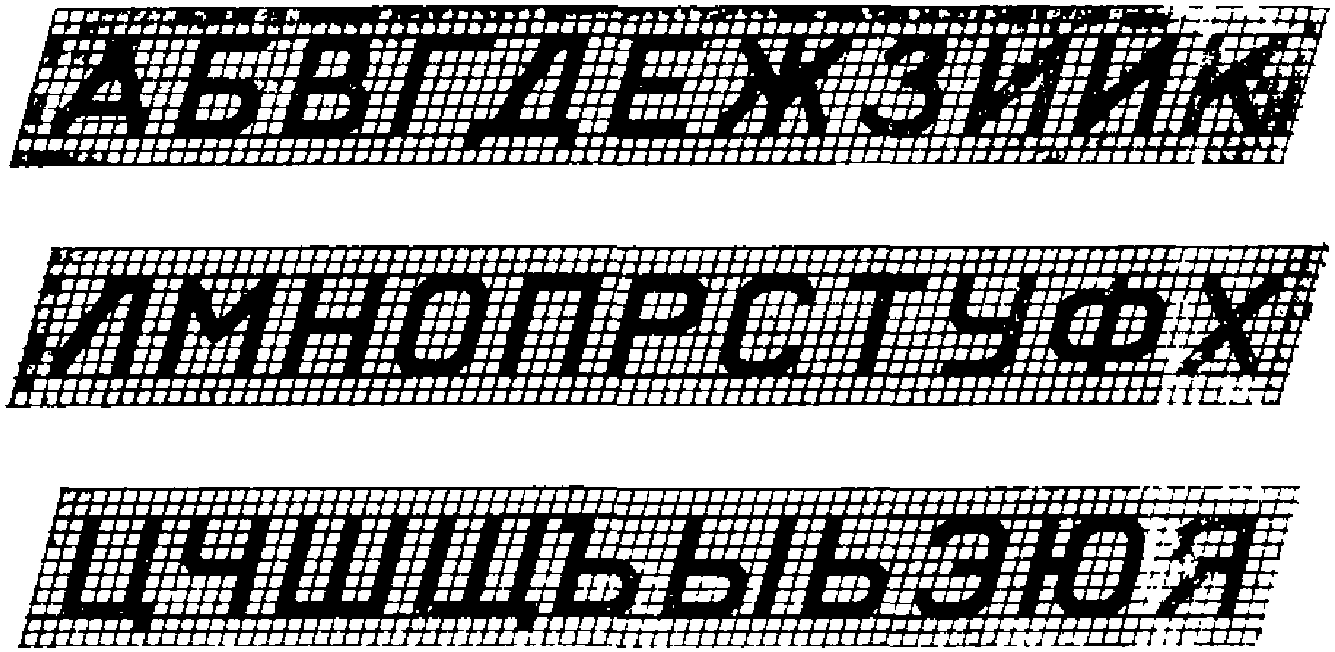

Прописные буквы
Черт. 1

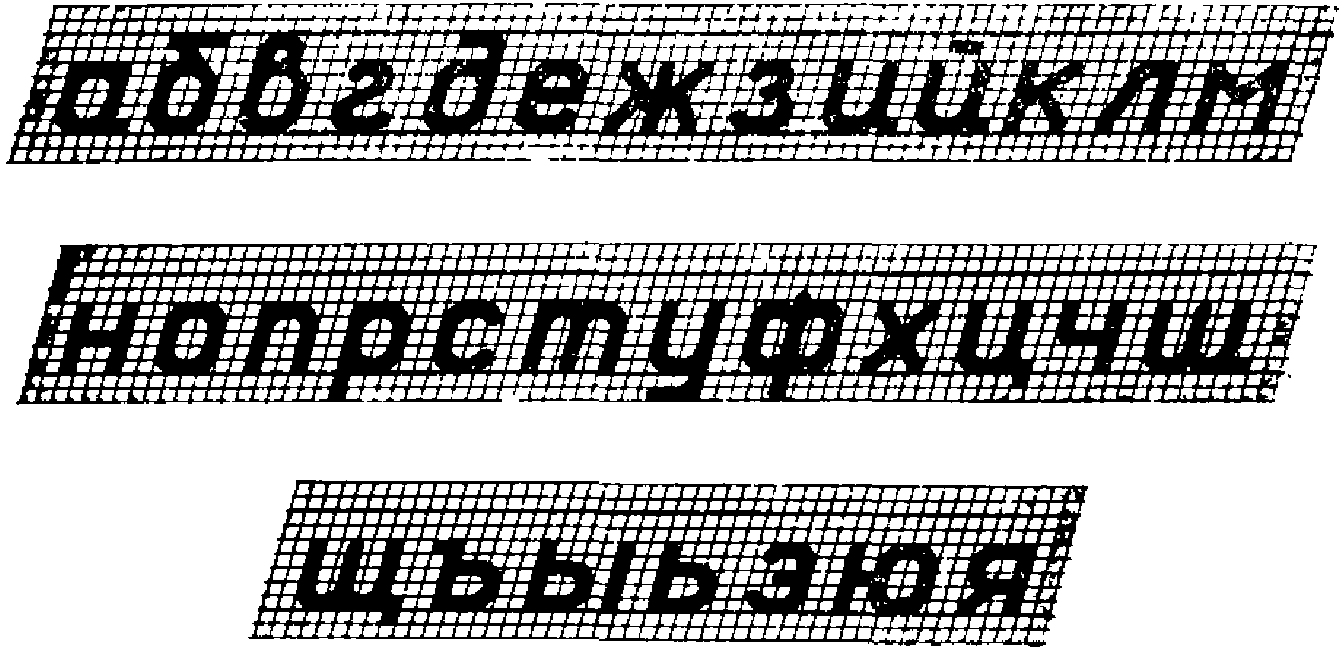

Строчные буквы
3.2. Широкий шрифт с наклоном (черт. 3, 4).
Прописные буквы
Черт. 3

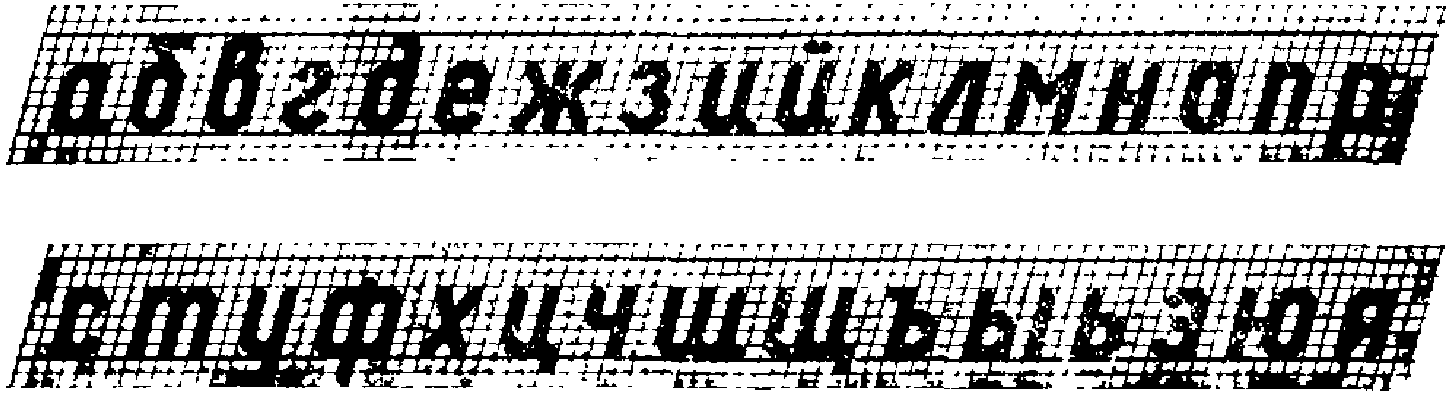

Строчные буквы
4. Буквы латинского алфавита.
4.1. Основной шрифт с наклоном (черт. 5, 6).

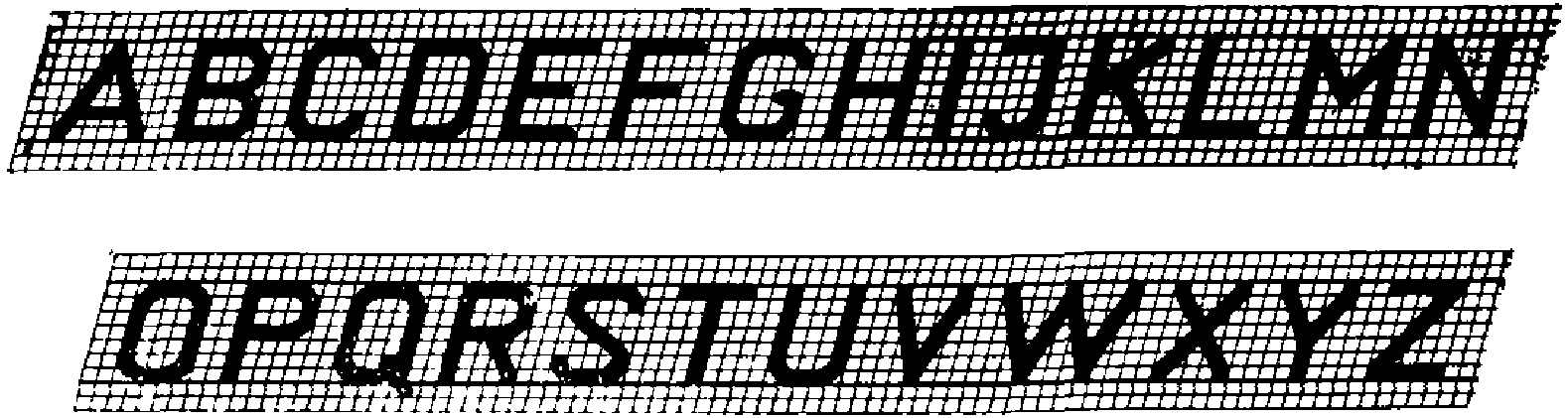

Прописные буквы
Черт. 5
Строчные буквы
4.2. Широкий шрифт с наклоном (черт. 7, 8).

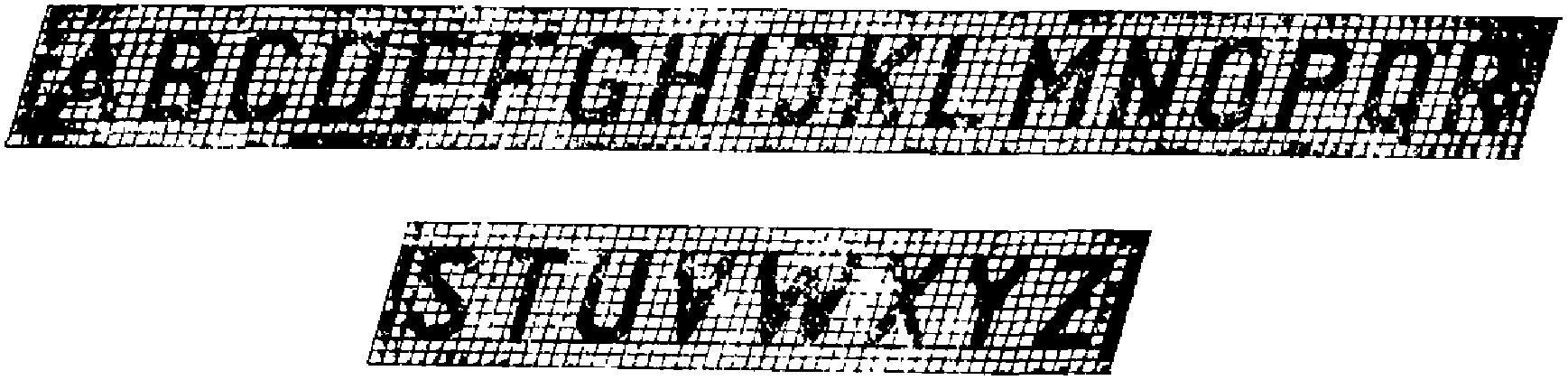

Прописные буквы
Черт. 7
Строчные буквы

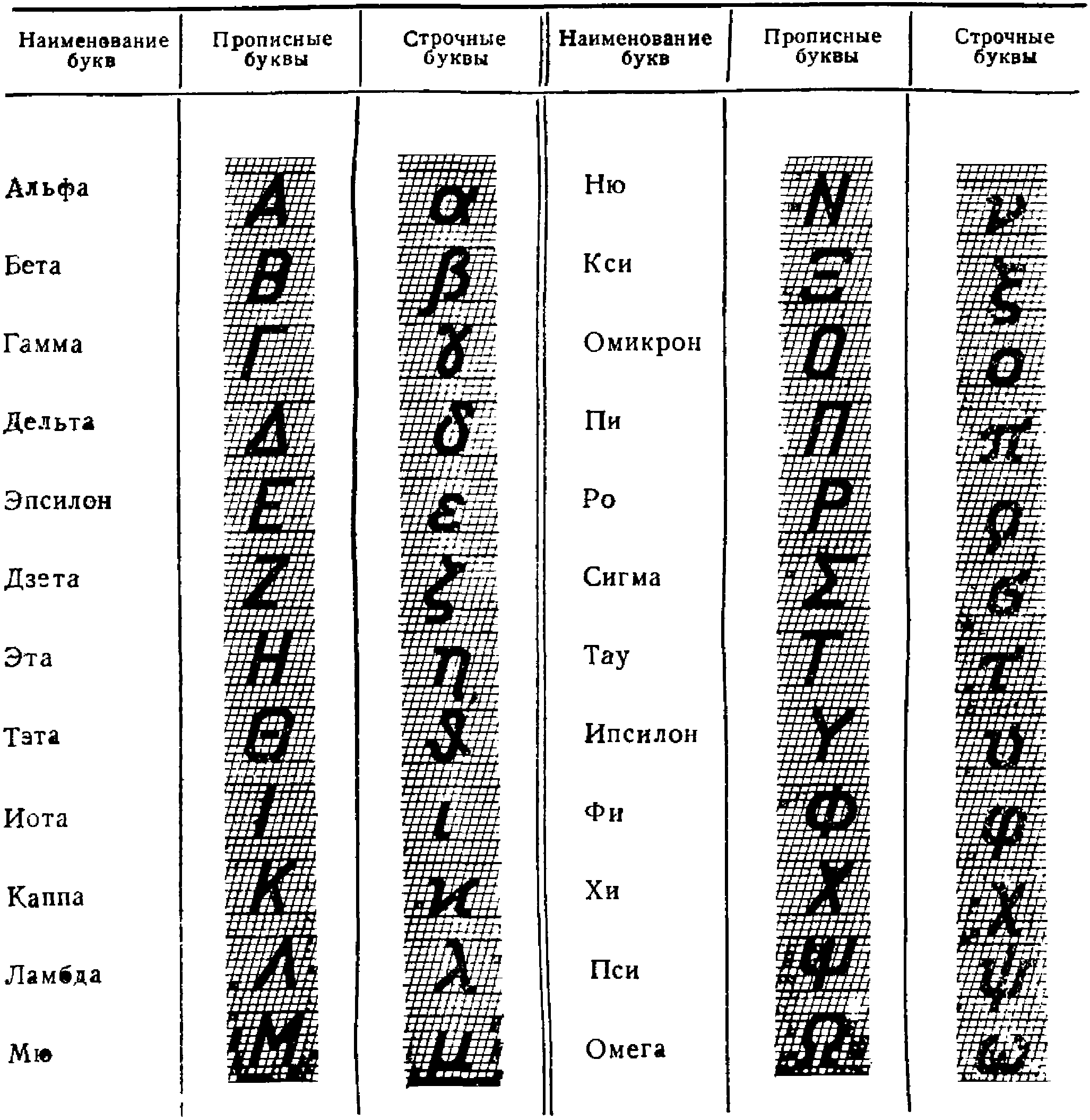

5. Буквы греческого алфавита (табл. 1).
Таблица 1
6. Арабские цифры.
6.1. Основной шрифт с наклоном (черт. 9).
Черт. 9
6.2. Широкий шрифт с наклоном (черт. 10).
Черт. 10
7. Римские цифры.
7.1. Основной шрифт с наклоном (черт. 11).
Черт. 11
Примечание. Допускается написание цифр, приведенные на черт. 12
Черт. 12
8. Знаки.
8.1. Знаки с наклоном (табл. 2).
Таблица 2
Значение знака | Обозначение знака | Значение знака | Обозначение знака |
Плюс |  | Равно или больше (не менее) |  |
Минус, тире и черта дроби (переменный по длине) |  | От ... до |  |
Плюс - минус |  |  | |
Умножение |  | Черта дроби |  |
 | Проценты |  | |
Деление, двоеточие |  | Градусы |  |
Равенство |  | Минуты |  |
Приблизительно равно |  | Секунды, кавычки |  |
Меньше |  | Дуга |  |
Больше |  | Угол |  |
Равно или меньше (не более) |  | Уклон |  |
Конусность |  | Скобки круглые |  |
Диаметр |  | Скобки квадратные |  |
Квадрат |  | Скобки фигурные |  |
Номер |  | Дефис |  |
Точка |  | Интеграл |  |
Запятая |  | Знак бесконечности |  |
Точка с запятой |  | Знак подобия |  |
Вопросительный знак |  | Радикал |  |
Восклицательный знак |  | Звездочка |  |

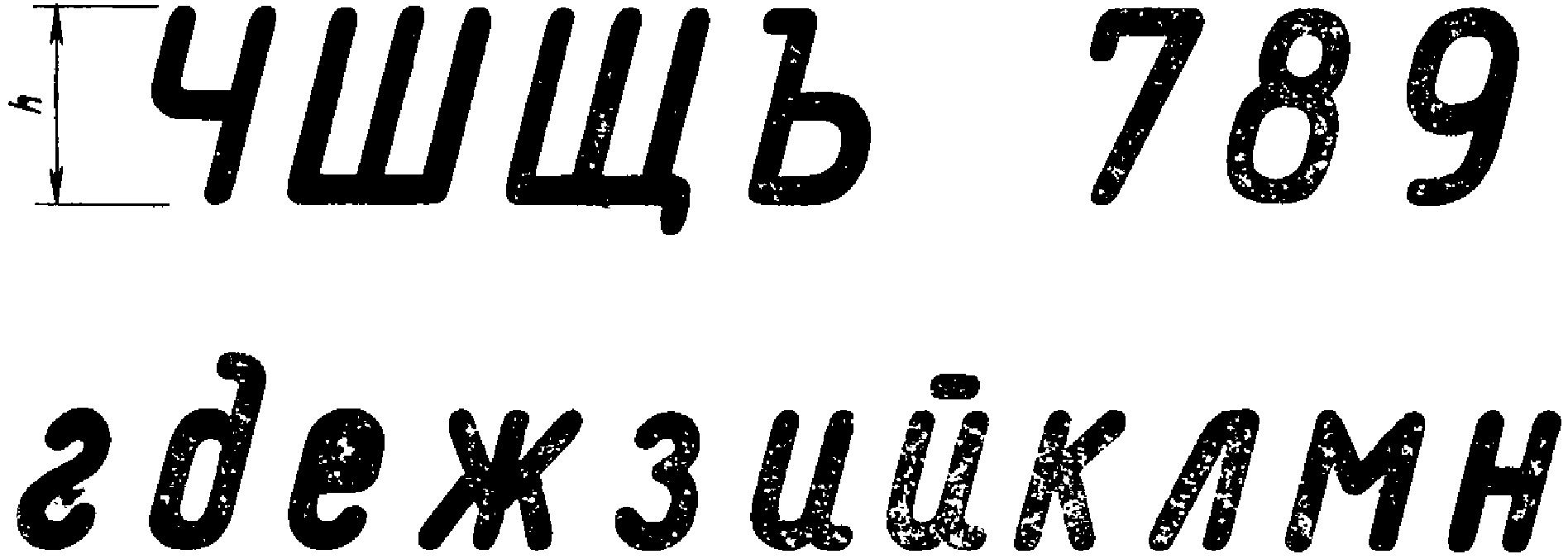

9. Размер шрифта определяется высотой h прописных букв в миллиметрах. Устанавливаются следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Примеры написания букв и цифр для шрифтов от 2,5 до 14 приведены в табл. 3.
Таблица 3
Размер шрифта | Примеры написания букв и цифр |
2,5 |  |
3,5 |  |
5 |  |
7 |  |
10 |  |
14 |  |

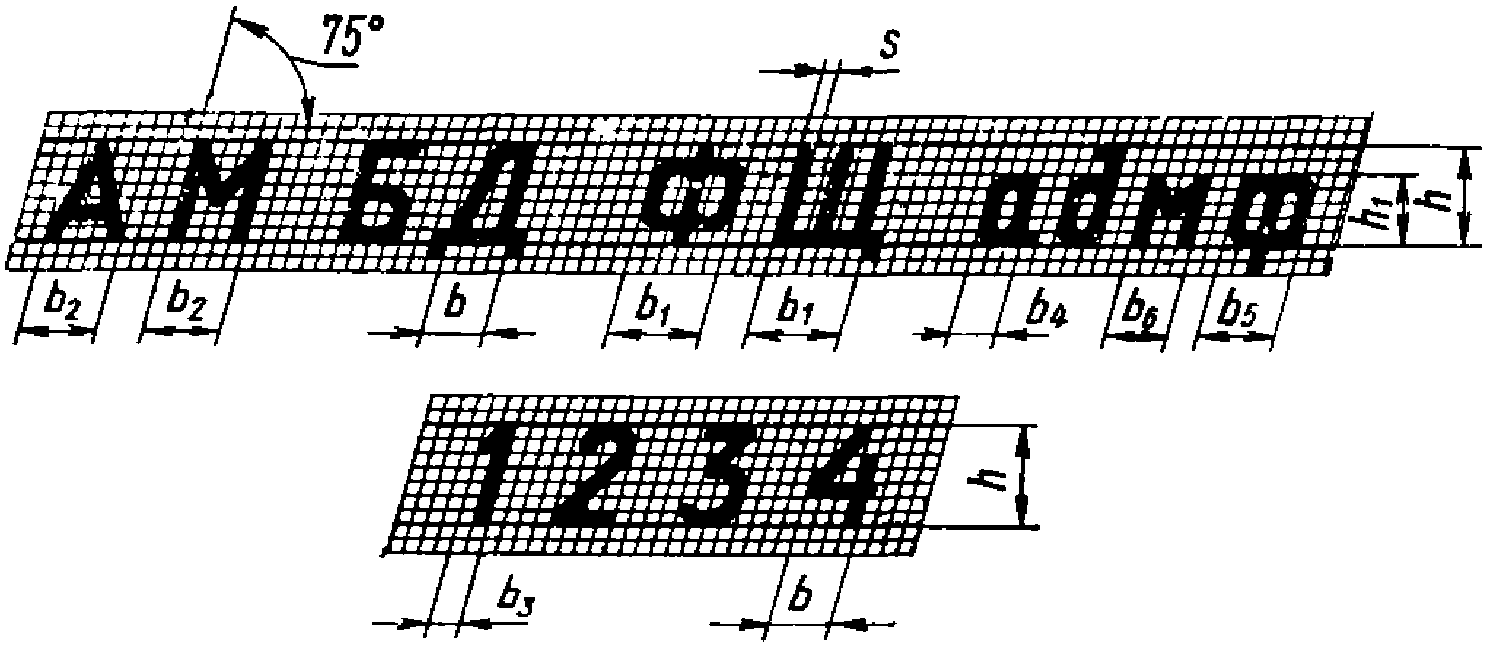

10. Соотношения между высотой h и остальными размерами букв русского алфавита и цифр для шрифтов всех размеров приведены на черт. 13 и в табл. 4.
Черт. 13
Определяемая величина | Обозначение | Соотношение размеров | Размер шрифта | |||||
2,5 | 3,5 | 5 | 7 | 10 | 14 | |||
мм | ||||||||
1. Прописные буквы и цифры: | ||||||||
высота букв и цифр | h | - | 2,5 | 3,5 | 5 | 7 | 10 | 14 |
ширина букв и цифр, кроме букв А, Ж, М, Ф, Ш, Щ, Ы, Ю и цифры 1 | b | 4/7h | 1,4 | 2 | 2,8 | 4 | 5,7 | 8 |
то же для широкого шрифта | bш | 5/7h | 1,8 | 2,5 | 3,6 | 5 | 7 | 10 |
ширина букв Ж, Ф, Ш, Щ, Ы, Ю | b1 | 6/7h | 2,1 | 3 | 4,3 | 6 | 8,6 | 12 |
то же для широкого шрифта | b1ш | h | 2,5 | 3,5 | 5 | 7 | 10 | 14 |
ширина букв А, М | b2 | 5/7h | 1,8 | 2,5 | 3,6 | 5 | 7 | 10 |
ширина букв А, М | b2ш | 6/7h | 2,1 | 3 | 4,3 | 6 | 8,6 | 12 |
широкого шрифта ширина цифры 1 | b3 | 2/7 | 0,7 | 1 | 1,4 | 2 | 2,9 | 4 |
2. Строчные буквы: | ||||||||
высота букв, кроме букв б, в, д, р, у, ф | h1 | 5/7h | - | 2,5 | 3,6 | 5 | 7 | 10 |
высота букв б, в, д, р, у, ф | h | - | - | 3,5 | 5 | 7 | 10 | 14 |
ширина букв кроме букв ж, м, т, ф, ш, щ, ы, ю | b4 | 3/7h | - | 1,5 | 2,1 | 3 | 4,3 | 6 |
то же для широкого шрифта | b4ш | 4/7h | - | 2 | 2,8 | 4 | 5,7 | 8 |
ширина букв ж, т, ф, ш, щ, ы, ю | b5 | 5/7h | - | 2,5 | 3,6 | 5 | 7 | 10 |
то же для широкого шрифта | b5ш | 6/7h | - | 3 | 4,3 | 6 | 8,6 | 12 |
ширина буквы м | b6 | 4/7h | - | 2 | 2,8 | 4 | 5,7 | 8 |
то же для широкого шрифта | b6ш | 5/7h | - | 2,5 | 3,6 | 5 | 7 | 10 |
3. Толщина линий букв и цифр | s |  |  |  |  |  |  |  |
4. Высота индексов, показателей степени, предельных отклонений | h2 |  , но не менее 2,5 мм | 2,5 | 2,5 |  |  |  |  |
Примечания:
1. Для всего текста толщина линий должна быть одинакова.
2. Нижние и боковые отростки букв Д, Ц, Щ, Ъ, цифры 4 и верхний знак буквы И должны выполняться за счет промежутков между строками и буквами.
В табл. 4 приведены числовые значения размеров букв и цифр для шрифтов от 2,5 до 14 как наиболее употребительных.
При нанесении букв латинского и греческого алфавитов следует руководствоваться соотношениями между высотой h и остальными размерами букв, принятыми для русского алфавита.
11. Предельные отклонения размеров высоты букв и цифр +/- 0,5 мм.
12. Высота букв и цифр на чертежах, выполненных тушью, должна быть не менее 2,5 мм, а на чертежах, выполненных в карандаше, - не менее 3,5 мм.
13. Расстояния между буквами, словами и строками для шрифтов всех размеров должны примерно соответствовать указанным в табл. 5.
Таблица 5
Определяемая величина | Обозначение | Соотношение размеров | Размер шрифта | |||||
2,5 | 3,5 | 5 | 7 | 10 | 14 | |||
мм | ||||||||
1. Расстояния между буквами, цифрами и знаками | A | 2/7h | 0,7 | 1 | 1,4 | 2 | 3 | 4 |
2. Расстояния между словами и числами | A1 | Не менее ширины букв текста | ||||||
3. Расстояние между основаниями строк | A2 | не менее 1,5h | 3,8 | 5,3 | 7,5 | 10,5 | 15 | 21 |
Примечания:
1. При кажущемся увеличении промежутков между некоторыми прописными буквами (например, между Г и А - в слове "СТРОГАЛЬНЫЙ", между Т и А - в слове "СТАНОК") эти промежутки уменьшают до размера, равного толщине линий букв.
2. При применении в одном слове прописных и строчных букв допускается написание их одинаковой ширины.
3. В строительной документации при выполнении надписей прописными буквами допускается начальные буквы предложений, а также имен собственных выполнять размером шрифта, соответствующим выбранному, а прочие буквы - следующим меньшим размером шрифта.

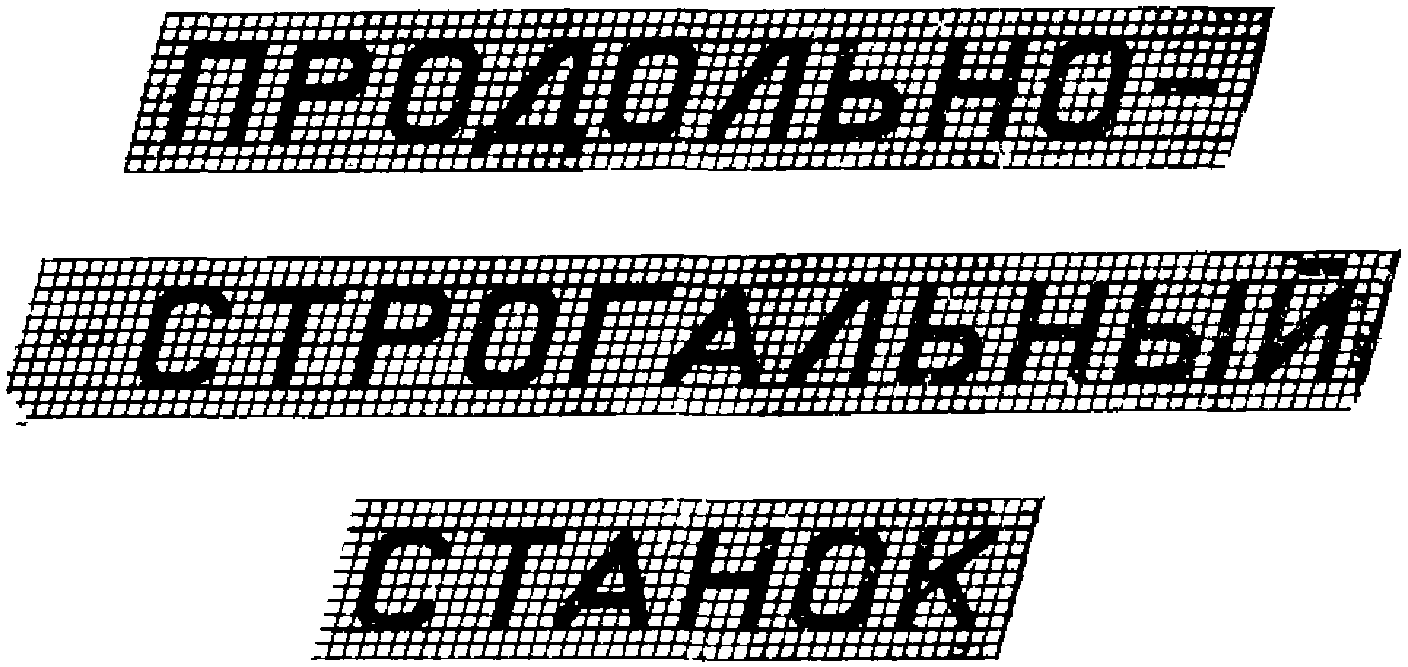

Примеры надписей:
а) буквами с наклоном (черт. 1)
Черт. 1
б) буквами без наклона (черт. 2)
Черт. 2

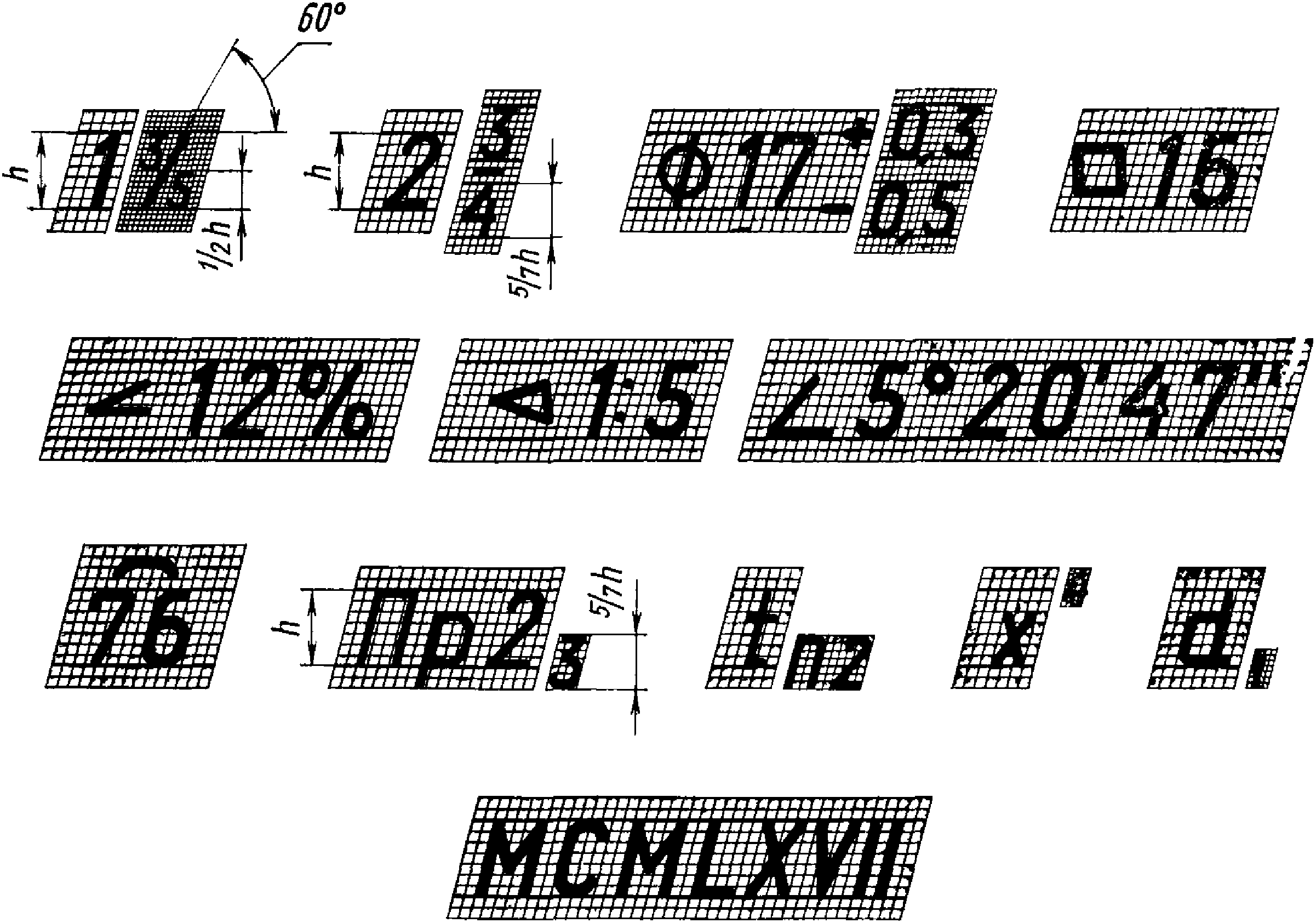

в) цифрами и знаками с наклоном (черт. 3)
Черт. 3
г) цифрами и знаками без наклона (черт. 4)
Черт. 4
