Под наименованием стандарта проставить код: ОКСТУ 0072.

Раздел 1. Наименование изложить в новой редакции: "1. Требования к образцам".

Пункт 1.2. Чертеж 1. Заменить обозначение: .

слова под чертежом. Заменить слова: "Величина нахлестки" на "Ширина нахлестки";

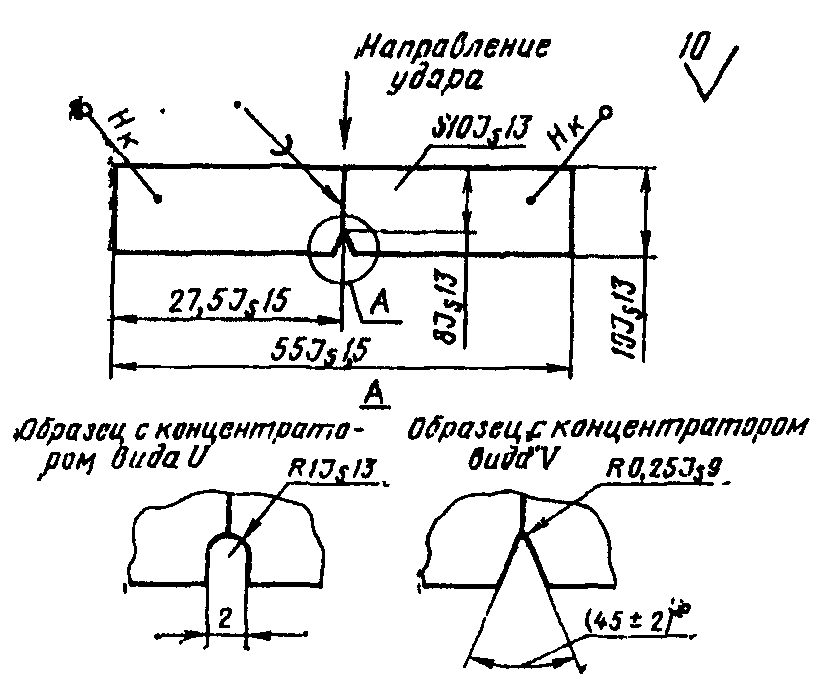

чертеж 2 заменить новым:

Примечание. Выбор вида концентратора - по ГОСТ 9454-78.

Чертежи 3 и 4. Заменить обозначение: (3 раза).

Пункт 2.7. Заменить ссылку: ГОСТ 9454-60 на ГОСТ 9454-78.

Пункт 2.9 изложить в новой редакции: "2.9. При изготовлении образцов типов I и IV следует обеспечивать радиус галтели не более 0,3 мм. Допускается механическая обработка галтели".

Пункт 2.10. дополнить абзацем: "При вычислении площади паяного шва сечение галтели не учитывают".

Раздел 3 (кроме черт. 5) изложить в новой редакции:

3.1. Испытания паяных образцов следует проводить на маятниковых копрах по ГОСТ 10708-82.

3.2. Для испытания паяных образцов типа IV на ударный срез нож маятника заменяют ударным грузом, в котором крепят образец, а на станине копра устанавливают специальные упоры.

3.3. Форма и размеры упоров должны соответствовать указанным на черт. 5.

3.4. Запас энергии маятника с ударным грузом должен соответствовать шкале копра при любом значении угла подъема маятника.

3.5. Место крепления паяного образца в ударном грузе должно быть определено с таким расчетом, чтобы ударный импульс был направлен по касательной к окружности, которую описывает центр удара маятника.

3.6. Расстояние от оси подвески маятника до центра удара (L) в миллиметрах вычисляют по формуле

где - момент инерции маятника относительно оси подвески, кг х мм2;

- масса маятника, кг;

- расстояние центра массы маятника от оси подвески, мм, вычисляемое по формуле

где - масса элементов маятника, кг;

- расстояние центров массы элементов маятника от оси подвески, мм;

- число элементов маятника.

3.7. Форма и размеры ударного груза с запасом потенциальной энергии 200 Дж для копров МК3О, а также МК30А, 2010 КМ-30, 2011 КМ-30 приведены в справочном Приложении 1.

3.8. Требования к нагревательным и охлаждающим устройствам и аппаратуре - по ГОСТ 9454-78";

чертеж 5. Заменить обозначения: (2 раза); .

Пункты 4.1.3, 4.2.4, 4.3 изложить в новой редакции: "4.1.3. Порядок проведения испытаний на ударный изгиб - по ГОСТ 9454-78.

4.2.4. При проведении испытаний при пониженных температурах образцы перед установкой на копер должны быть переохлаждены. Степень переохлаждения и порядок проведения испытаний - по ГОСТ 9454-78.

Охлаждение образцов необходимо проводить вместе с фиксаторами и бойками.

4.3. Испытаниям следует подвергать не менее пяти образцов. Объем испытаний рекомендуется определять по ГОСТ 25.503-80".

Пункт 5.1. Заменить слова: "Величину относительной работы" на "Относительную работу".

Пункт 5.2. Заменить слова: "Величину " на "Значение ".

Пункт 5.3 изложить в новой редакции: "5.3. За результат испытания принимают среднее арифметическое значение в Дж/мм2, вычисляемое по формуле

где - относительная работа разрушения каждого образца, Дж/мм2;

- среднее арифметическое значение;

- число испытанных образцов".

Пункт 5.4 дополнить абзацем: "Статистическую обработку результатов испытаний рекомендуется проводить по ГОСТ 25.503-80".

Приложение 1. Заменить обозначение: .

Приложение 2. Таблица. Наименование графы "Примечание" дополнить знаком сноски: *; таблицу дополнить сноской: "* В графе "Примечание" указывают характер изломов образцов, дефекты, обнаруженные в паяном шве и зоне термического влияния, и прочее".
