ИЗМЕНЕНИЕ N 1 ГОСТ 18432-73 "ВТУЛКИ КОНДУКТОРНЫЕ БЫСТРОСМЕННЫЕ.
КОНСТРУКЦИЯ И РАЗМЕРЫ"
Срок введения
1 января 1980 года
Пункт 1 изложить в новой редакции:
"1. Настоящий стандарт распространяется на быстросменные кондукторные втулки для приспособлений к металлорежущим станкам.
Стандарт соответствует рекомендациям СЭВ по стандартизации РС 3482-72, РС 3485-72 и РС 18457-69".
Пункт 2. Чертеж. Исключить надпись: "Маркировать по ГОСТ 1835-73";
заменить слова, предельное отклонение и обозначения шероховатости поверхности: "Накатка сетчатая t ОСТ 26017" на "Рифление сетчатое по ГОСТ 21474-75";
на
;
на
;
на
;
на
;
на
;
на поле допуска по q5.
на ; на ; на ; на ; на ; на поле допуска по q5.Таблица. Головка таблицы. Заменить слова: "(пред. откл. по D или
)" на "(поле допуска по q6 или q5)"; "(пред. откл. по
)" на "(поле допуска b11)".
)" на "(поле допуска по q6 или q5)"; "(пред. откл. по )" на "(поле допуска b11)".Наименование графы "Масса 1000 шт., кг" дополнить словами: "не более"; таблица. Сноску исключить.
Пункт 2 дополнить новым абзацем (перед примером):
"Обозначения втулок - по ГОСТ 18435-73".
Пример условного обозначения изложить в новой редакции:
"Пример условного обозначения быстросменной кондукторной втулки с размерами d = 3,4 мм, D = 6,3 мм и Н = 6,3 мм:
Втулка 7051-4601/03400 f 7 ГОСТ 18432-73".
"5. Технические требования - по ГОСТ 18435-73.
6. Установочные размеры на крепление быстросменных втулок в приспособлениях указаны в рекомендуемых приложениях".
Стандарт дополнить новым приложением - 2:
Приложение 2
Рекомендуемое
УСТАНОВОЧНЫЕ РАЗМЕРЫ НА КРЕПЛЕНИЕ БЫСТРОСМЕННЫХ
ВТУЛОК В ПРИСПОСОБЛЕНИЯХ

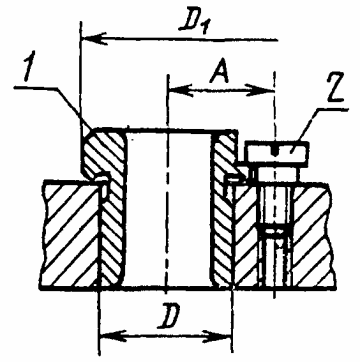

Исполнение 1

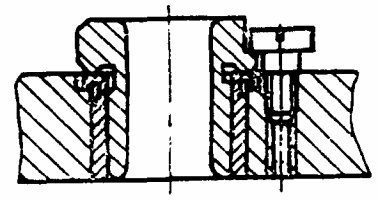

Исполнение 2

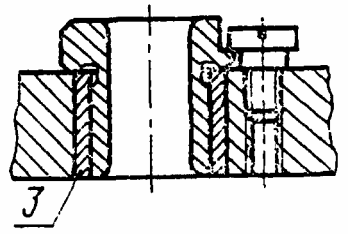

Исполнение 3
1 - быстросменная кондукторная втулка по ГОСТ 18432-73;
2 - винт по ГОСТ 9052-69; 3 - промежуточная втулка по
ГОСТ 18433-73 или ГОСТ 18434-73
─────────┬──────────┬────────────────────────┬────────────────────
D │ D │А (поле допуска по h12) │Винт по ГОСТ 9052-69
│ 1 │ │
─────────┼──────────┼────────────────────────┼────────────────────
6,3 │12 │9,0 │ М4
─────────┼──────────┼────────────────────────┤
8,0 │14 │10,0 │
├──────────┼────────────────────────┤
│16 │11,0 │
─────────┼──────────┼────────────────────────┼────────────────────
9,0 │18 │12,5 │ М5
─────────┼──────────┼────────────────────────┤
10,0 │19 │13,0 │
─────────┼──────────┼────────────────────────┤
11,0 │20 │13,5 │
─────────┼──────────┼────────────────────────┤
12,0 │18 │12,5 │
├──────────┼────────────────────────┤
│22 │14,5 │
─────────┼──────────┼────────────────────────┤
14,0 │24 │15,5 │
─────────┼──────────┼────────────────────────┼────────────────────
16,0 │26 │17,5 │ М6
─────────┼──────────┼────────────────────────┤
18,0 │25 │17,0 │
├──────────┼────────────────────────┤
│30 │19,5 │
─────────┼──────────┼────────────────────────┤
20,0 │32 │20,5 │
─────────┼──────────┼────────────────────────┤
22,0 │34 │21,5 │
─────────┼──────────┼────────────────────────┤
25,0 │36 │22,5 │
─────────┼──────────┼────────────────────────┤
28,0 │40 │24,5 │
─────────┼──────────┼────────────────────────┼────────────────────
32,0 │45 │28,0 │ М8
─────────┤ │ │
36,0 │ │ │
├──────────┼────────────────────────┤
│50 │30,5 │
─────────┼──────────┼────────────────────────┤
40,0 │56 │33,5 │
─────────┼──────────┼────────────────────────┼────────────────────
45,0 │55 │34,0 │ М10
├──────────┼────────────────────────┤
│63 │38,0 │
─────────┼──────────┼────────────────────────┤
50,0 │71 │42,0 │
─────────┼──────────┼────────────────────────┤
56,0 │65 │39,0 │
├──────────┼────────────────────────┤
│78 │45,5 │
─────────┼──────────┼────────────────────────┤
63,0 │88 │50,5 │
