Утвержден и введен в действие

Постановлением Госстандарта СССР

от 15 февраля 1973 г. N 372

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ПРОМЕЖУТОЧНЫЕ С БУРТИКОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Collar intermediate bushes.

Design and dimensions

ГОСТ 18434-73

Список изменяющих документов

(в ред. Изменения N 1, введенного в действие

Постановлением Госстандарта СССР

от 02.08.1979 N 2924,

Изменения N 2, введенного в действие

Постановлением Госстандарта СССР

от 29.06.1984 N 2396)

Группа Г27

Срок действия

с 1 июля 1974 года

до 1 июля 1979 года

1. Настоящий стандарт распространяется на промежуточные втулки с буртиком для установки сменных и быстросменных кондукторных втулок по ГОСТ 18431-73 и ГОСТ 18432-73 в приспособления металлорежущих станков, разработанных до 1 января 1986 г.

(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 N 2396)

Стандарт соответствует рекомендациям СЭВ по стандартизации PC 3482-72, PC 3487-72 и PC 1857-69.

(п. 1 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924)

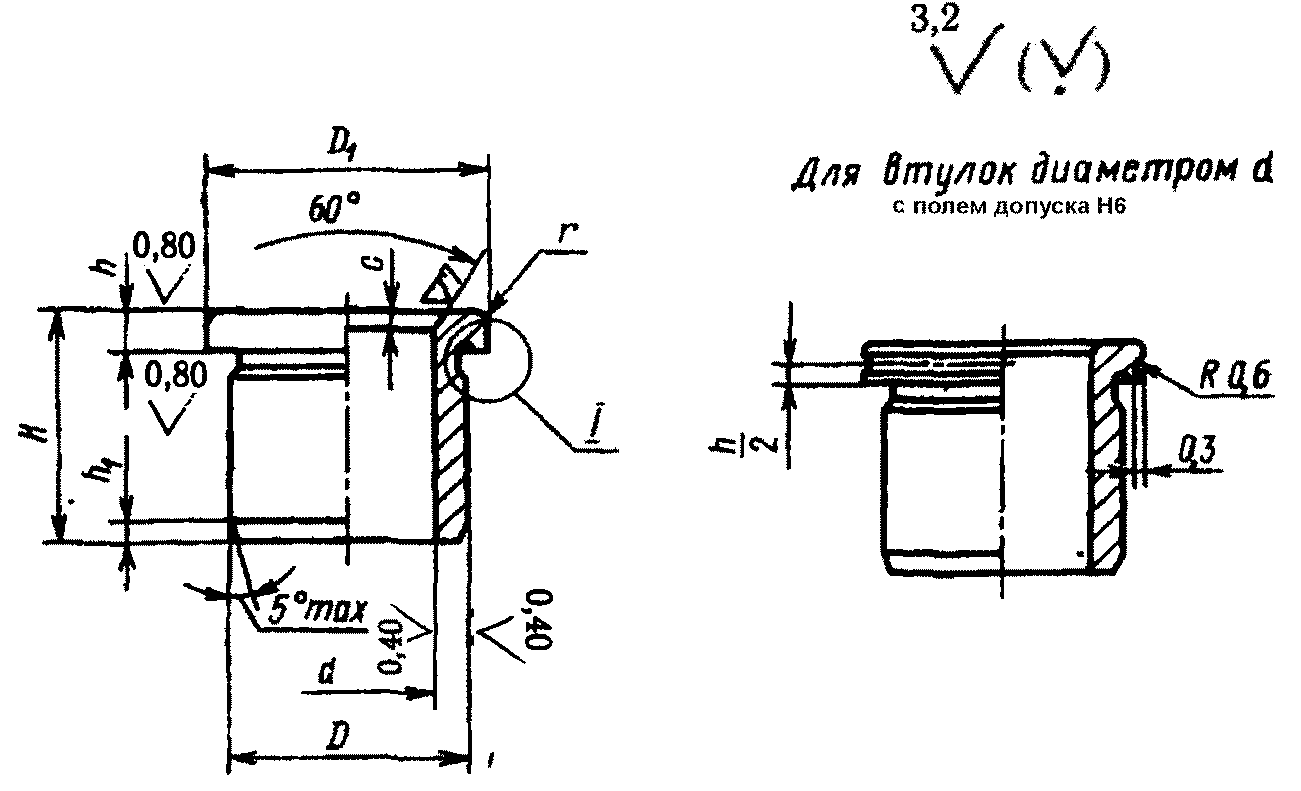

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

(в ред. Изменения N 1, введенного в действие

Постановлением Госстандарта СССР от 02.08.1979 N 2924,

Изменения N 2, введенного в действие

Постановлением Госстандарта СССР от 29.06.1984 N 2396)

Размеры в мм

─────────────────────────────────┬───────┬──────┬────┬────┬───┬───┬───┬───┬─────────

Обозначения втулок │ d │D │ H │ D │ h │h │ r │ с │ Масса

─────────┬──────┬─────────┬──────┤(поле │(поле │ │ 1 │ │ 1 │ │ │1000 шт.,

Пред. │Приме-│ Пред. │Приме-│допуска│допус-│ │ │ │ │ │ │ кг,

откл. d │няе- │откл. d │няе- │по Н6 │ка по │ │ │ │ │ │ │не более

по Н6 │мость │ по Н7 │мость │или Н7)│n6) │ │ │ │ │ │ │

─────────┼──────┼─────────┼──────┼───────┼──────┼────┼────┼───┼───┼───┼───┼─────────

7051-4983│ │7051-4984│ │6,3 │10,0 │6,3 │14,0│1,5│0,8│0,4│0,8│3,10

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ │ │ │ ├─────────

7051-4985│ │7051-4986│ │ │ │8,0 │ │ │ │ │ │3,70

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4987│ │7051-4988│ │ │ │10,0│ │ │1,2│ │ │4,50

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ │ │ │ ├─────────

7051-4991│ │7051-4992│ │ │ │12,0│ │ │ │ │ │5,20

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4993│ │7051-4994│ │ │ │16,0│ │ │1,6│ │ │6,70

(обозначения 7051-4983 - 7051-4994 введены Изменением N 1,

введенным в действие Постановлением Госстандарта СССР от

02.08.1979 N 2924)

─────────┼──────┼─────────┼──────┼───────┼──────┼────┼────┬───┼───┼───┼───┼─────────

7051-4341│ │7051-4342│ │8,0 │12,0 │6,3 │16,0│1,5│0,8│0,4│0,8│5,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┤ │ │ ├─────────

7051-4343│ │7051-4344│ │ │ │8,0 │ │2,0│ │ │ │6,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4345│ │7051-4346│ │ │ │10,0│ │ │1,2│ │ │6,90

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ │ │ │ ├─────────

7051-4347│ │7051-4348│ │ │ │12,0│ │ │ │ │ │8,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4351│ │7051-4352│ │ │ │16,0│ │3,0│1,6│ │ │9,90

─────────┼──────┼─────────┼──────┼───────┼──────┼────┼────┼───┼───┤ │ ├─────────

7051-4353│ │7051-4354│ │9,0 │14,0 │6,3 │18,0│1,5│0,8│ │ │6,47

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┤ │ │ ├─────────

7051-4355│ │7051-4356│ │ │ │8,0 │ │2,0│ │ │ │8,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4357│ │7051-4358│ │ │ │10,0│ │ │1,2│ │ │9,10

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ │ │ │ ├─────────

7051-4361│ │7051-4362│ │ │ │12,0│ │ │ │ │ │10,50

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4363│ │7051-4364│ │ │ │16,0│ │3,0│1,6│ │ │13,30

7051-4365│ │7051-4366│ │10,0 │15,0 │8,0 │19,0│2,0│0,8│ │ │9,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4267│ │7051-4368│ │ │ │10,0│ │ │1,2│ │ │10,70

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ │ │ │ ├─────────

7051-4371│ │7051-4372│ │ │ │12,0│ │ │ │ │ │12,20

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4373│ │7051-4374│ │ │ │16,0│ │3,0│1,6│ │ │15,30

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4375│ │7051-4376│ │ │ │20,0│ │ │2,0│ │ │18,70

7051-4377│ │7051-4378│ │11,0 │16,0 │8,0 │20,0│2,0│0,8│ │ │9,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4381│ │7051-4382│ │ │ │10,0│ │ │1,2│ │ │10,30

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ │ │ │ ├─────────

7051-4383│ │7051-4384│ │ │ │12,0│ │ │ │ │ │11,90

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4385│ │7051-4386│ │ │ │16,0│ │3,0│1,6│ │ │15,30

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4387│ │7051-4388│ │ │ │20,0│ │ │2,0│ │ │18,70

─────────┼──────┼─────────┼──────┼───────┼──────┼────┼────┼───┼───┤ ├───┼─────────

7051-4391│ │7051-4392│ │12,0 │18,0 │8,0 │22,0│2,0│0,8│ │1,0│13,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4393│ │7051-4394│ │ │ │10,0│ │ │1,2│ │ │15,10

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ │ │ │ ├─────────

7051-4395│ │7051-4396│ │ │ │12,0│ │ │ │ │ │17,30

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4397│ │7051-4398│ │ │ │16,0│ │3,0│1,6│ │ │21,80

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4401│ │7051-4402│ │ │ │20,0│ │ │2,0│ │ │26,20

─────────┼──────┼─────────┼──────┼───────┼──────┼────┼────┼───┼───┼───┤ ├─────────

7051-4403│ │7051-4404│ │14,0 │20,0 │8,0 │24,0│2,0│0,8│0,6│ │15,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4405│ │7051-4406│ │ │ │10,0│ │ │1,2│ │ │17,60

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ │ │ │ ├─────────

7051-4407│ │7051-4408│ │ │ │12,0│ │ │ │ │ │20,10

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4411│ │7051-4412│ │ │ │16,0│ │3,0│1,6│ │ │25,20

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4413│ │7051-4414│ │ │ │20,0│ │ │2,0│ │ │30,10

7051-4415│ │7051-4416│ │16,0 │22,0 │10,0│26,0│2,0│1,2│ │ │21,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ │ │ │ ├─────────

7051-4417│ │7051-4418│ │ │ │12,0│ │ │ │ │ │23,90

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4421│ │7051-4422│ │ │ │16,0│ │3,0│1,6│ │ │29,50

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4423│ │7051-4424│ │ │ │20,0│ │ │2,0│ │ │35,10

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4425│ │7051-4426│ │ │ │25,0│ │ │2,5│ │ │42,10

7051-4427│ │7051-4428│ │18,0 │25,0 │10,0│30,0│2,0│1,2│ │1,2│25,50

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ │ │ │ ├─────────

7051-4431│ │7051-4432│ │ │ │12,0│ │ │ │ │ │29,20

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4433│ │7051-4434│ │ │ │16,0│ │3,0│1,6│ │ │36,60

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4435│ │7051-4436│ │ │ │20,0│ │ │2,0│ │ │44,10

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4437│ │7051-4438│ │ │ │25,0│ │ │2,5│ │ │53,30

7051-4441│ │7051-4442│ │20,0 │28,0 │12,0│32,0│2,0│1,2│ │ │38,40

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4443│ │7051-4444│ │ │ │16,0│ │3,0│1,6│ │ │47,80

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4445│ │7051-4446│ │ │ │20,0│ │ │2,0│ │ │57,40

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4447│ │7051-4448│ │ │ │25,0│ │ │2,5│ │ │69,20

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4451│ │7051-4452│ │ │ │32,0│ │4,0│3,2│ │ │85,50

7051-4453│ │7051-4454│ │22,0 │30,0 │12,0│34,0│2,0│1,2│0,8│ │42,80

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4455│ │7051-4456│ │ │ │16,0│ │3,0│1,6│ │ │53,10

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4457│ │7051-4458│ │ │ │20,0│ │ │2,0│ │ │63,10

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4461│ │7051-4462│ │ │ │25,0│ │ │2,5│ │ │76,30

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4463│ │7051-4464│ │ │ │32,0│ │4,0│3,2│ │ │94,10

7051-4465│ │7051-4466│ │25,0 │32,0 │12,0│36,0│2,0│1,2│ │ │42,60

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4467│ │7051-4468│ │ │ │16,0│ │3,0│1,6│ │ │52,40

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4471│ │7051-4472│ │ │ │20,0│ │3,0│2,0│ │ │62,20

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4473│ │7051-4474│ │ │ │25,0│ │ │2,5│ │ │74,50

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4475│ │7051-4476│ │ │ │32,0│ │4,0│3,2│ │ │91,70

7051-4477│ │7051-4478│ │28,0 │36,0 │16,0│40,0│3,0│1,6│ │1,6│64,50

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4481│ │7051-4482│ │ │ │20,0│ │ │2,0│ │ │77,10

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4483│ │7051-4484│ │ │ │25,0│ │ │2,5│ │ │92,90

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4485│ │7051-4486│ │ │ │32,0│ │4,0│3,2│ │ │115,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4487│ │7051-4488│ │ │ │40,0│ │ │4,0│ │ │140,20

7051-4491│ │7051-4492│ │32,0 │40,0 │16,0│45,0│3,0│1,6│ │ │72,80

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4493│ │7051-4494│ │ │ │20,0│ │ │2,0│ │ │87,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4495│ │7051-4496│ │ │ │25,0│ │ │2,5│ │ │104,80

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4497│ │7051-4498│ │ │ │32,0│ │3,0│3,2│ │ │129,70

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4501│ │7051-4502│ │ │ │40,0│ │ │4,0│ │ │158,10

7051-4503│ │7051-4504│ │36,0 │45,0 │20,0│50,0│3,0│2,0│ │ │104,90

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4505│ │7051-4506│ │ │ │25,0│ │ │2,5│ │ │127,30

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4507│ │7051-4508│ │ │ │32,0│ │4,0│3,2│ │ │158,80

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4511│ │7051-4512│ │ │ │40,0│ │ │4,0│ │ │194,80

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4513│ │7051-4514│ │ │ │50,0│ │5,0│6,0│ │ │239,80

7051-4515│ │7051-4516│ │40,0 │50,0 │20,0│56,0│3,0│2,0│1,0│ │131,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4517│ │7051-4518│ │ │ │25,0│ │ │2,5│ │ │158,70

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4521│ │7051-4522│ │ │ │32,0│ │4,0│3,2│ │ │197,50

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4523│ │7051-4524│ │ │ │40,0│ │ │4,0│ │ │241,90

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4525│ │7051-4526│ │ │ │50,0│ │5,0│6,0│ │ │297,40

7051-4527│ │7051-4528│ │45,0 │56,0 │25,0│63,0│3,0│2,5│ │2,0│202,30

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4531│ │7051-4532│ │ │ │32,0│ │4,0│3,2│ │ │250,20

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4533│ │7051-4534│ │ │ │40,0│ │ │4,0│ │ │305,00

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4535│ │7051-4536│ │ │ │50,0│ │5,0│6,0│ │ │373,50

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┤ │ │ ├─────────

7051-4537│ │7051-4538│ │ │ │63,0│ │6,0│ │ │ │462,50

7051-4541│ │7051-4542│ │50,0 │63,0 │25,0│71,0│3,0│2,5│ │ │265,50

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4543│ │7051-4544│ │ │ │32,0│ │4,0│3,2│ │ │328,80

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4545│ │7051-4546│ │ │ │40,0│ │ │4,0│ │ │401,30

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4547│ │7051-4548│ │ │ │50,0│ │5,0│6,0│ │ │491,80

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┤ │ │ ├─────────

7051-4551│ │7051-4552│ │ │ │63,0│ │6,0│ │ │ │609,60

7051-4553│ │7051-4554│ │56,0 │71,0 │32,0│78,0│4,0│3,2│ │2,5│425,80

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4555│ │7051-4556│ │ │ │40,0│ │4,0│4,0│ │ │520,80

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4557│ │7051-4558│ │ │ │50,0│ │5,0│6,0│ │ │638,20

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┤ │ │ ├─────────

7051-4561│ │7051-4562│ │ │ │63,0│ │6,0│ │ │ │790,90

7051-4563│ │7051-4564│ │63,0 │80,0 │32,0│88,0│4,0│3,2│ │ │530,70

─────────┼──────┼─────────┼──────┤ │ ├────┤ │ ├───┤ │ ├─────────

7051-4565│ │7051-4566│ │ │ │40,0│ │ │4,0│ │ │650,50

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┼───┤ │ ├─────────

7051-4567│ │7051-4568│ │ │ │50,0│ │5,0│6,0│ │ │800,40

─────────┼──────┼─────────┼──────┤ │ ├────┤ ├───┤ │ │ ├─────────

7051-4571│ │7051-4572│ │ │ │63,0│ │6,0│ │ │ │995,30

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924, Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 N 2396)

Обозначения втулок - по ГОСТ 18435-73.

(абзац введен Изменением N 1, введенным в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924)

Пример условного обозначения промежуточной втулки с буртиком, размерами d = 6,3 мм, D = 10,0 мм и Н = 6,3 мм:

Втулка 7051-4984 ГОСТ 18434-73".

(пример условного обозначения в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924)

3. Исключен с 1 января 1980 года. - Изменение N 1, введенное в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924.

4. Исключен с 1 января 1980 года. - Изменение N 1, введенное в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924.

5. Технические требования - по ГОСТ 18435-73.

(п. 5 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924)

6. Установочные размеры на крепление сменных и быстросменных кондукторных втулок в приспособлениях указаны в рекомендуемых приложениях к ГОСТ 18431-73 и ГОСТ 18432-73.
