1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Национальный исследовательский центр "Институт имени Н.Е. Жуковского" (ФГБУ "НИЦ "Институт имени Н.Е. Жуковского")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 323 "Авиационная техника"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 октября 2017 г. N 28-пнст

4 Настоящий стандарт разработан с учетом основных нормативных положений международного документа SAE AS 5959:2013 "Авиационная техника. Гидравлические системы. Фитинги с осевой запрессовкой. Порядок установки и контроля" (SAE AS 5959 "Axially Swaged Fittings, Installation and Inspection Procedure", NEQ)

В целях развития промышленного производства и увеличения доли участия на международном рынке российской авиационной техники гражданского назначения важным условием является обеспечение соответствия создаваемой продукции наилучшим принятым на международном уровне требованиям и нормам.

Настоящий предварительный национальный стандарт разработан с учетом основных нормативных положений SAE AS 5959:2013. SAE AS 5959 наряду с другими стандартами Международного сообщества автомобильных инженеров (Society of Automotive Engineers, SAE International), устанавливающих требования в области гидравлических систем, применяемых в аэрокосмической отрасли, имеет положительный опыт успешного применения в международной практике авиастроения.

В целях приведения в соответствие с требованиями основополагающих стандартов национальной системы стандартизации Российской Федерации и российского законодательства текст настоящего стандарта по сравнению с исходным текстом SAE AS 5959 имеет технические отклонения и различия по форме представления, значения величин выражены в единицах СИ.

Учитывая объем изменений по сравнению с исходным текстом SAE AS 5959, настоящий стандарт разработан в целях предварительной апробации установленных в нем требований, накопления дополнительной информации об объекте стандартизации посредством производства и проведения необходимых испытаний данного объекта.

Настоящий стандарт устанавливает порядок установки и проверки неразъемных фитингов с осевой запрессовкой, в том числе подготовку кромки труб.

Поставщик фитингов должен обеспечить взаимозаменяемость при сборке и калибровке двух образцов фитингов любого типоразмера и любого производителя. Фитинги в сборе должны пройти импульсные испытания. Потенциальные поставщики должны предоставить документацию, которая доказывает взаимозаменяемость фитингов.

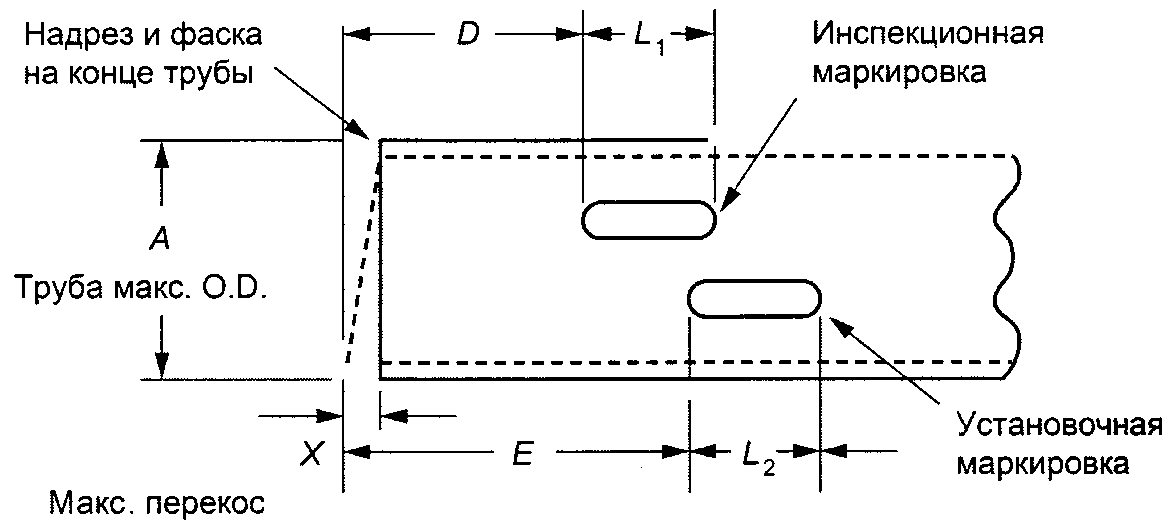

3.1 Срез труб должен быть выполнен перпендикулярно, как показано на рисунке 1. На внутренней и внешней стенках труб не должно быть заусенец.

3.2 Места уплотнений труб должны проходить чистовую обработку. Не должно быть шероховатостей, царапин и других повреждений после обработки. На поверхности не должно быть следов краски, клея и других инородных примесей.

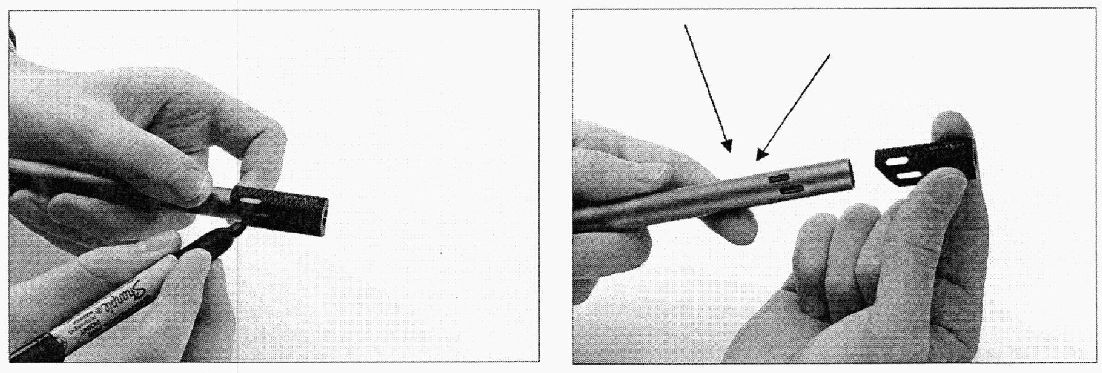

Необходимо нанести как минимум две риски (установочную и инспекционную), как показано на рисунке 1, с учетом размеров, приведенных в таблице 1 для каждого торца труб, перед установкой фитинга. Может применяться несколько способов нанесения постоянной маркировки (например, несмываемая краска, гравировка). Если торцы труб не маркированы, то необходимые маркировки должны быть нанесены с использованием устройства для маркировки труб, как показано на рисунке 2, или с использованием специального маркера со стойкими чернилами.

Примечание - Из-за возможного негативного воздействия на титановые трубы для маркировки не следует использовать чернила, содержащие свинец (максимальное содержание 25 ppm), или свободные галогены (максимальное содержание 225 ppm).

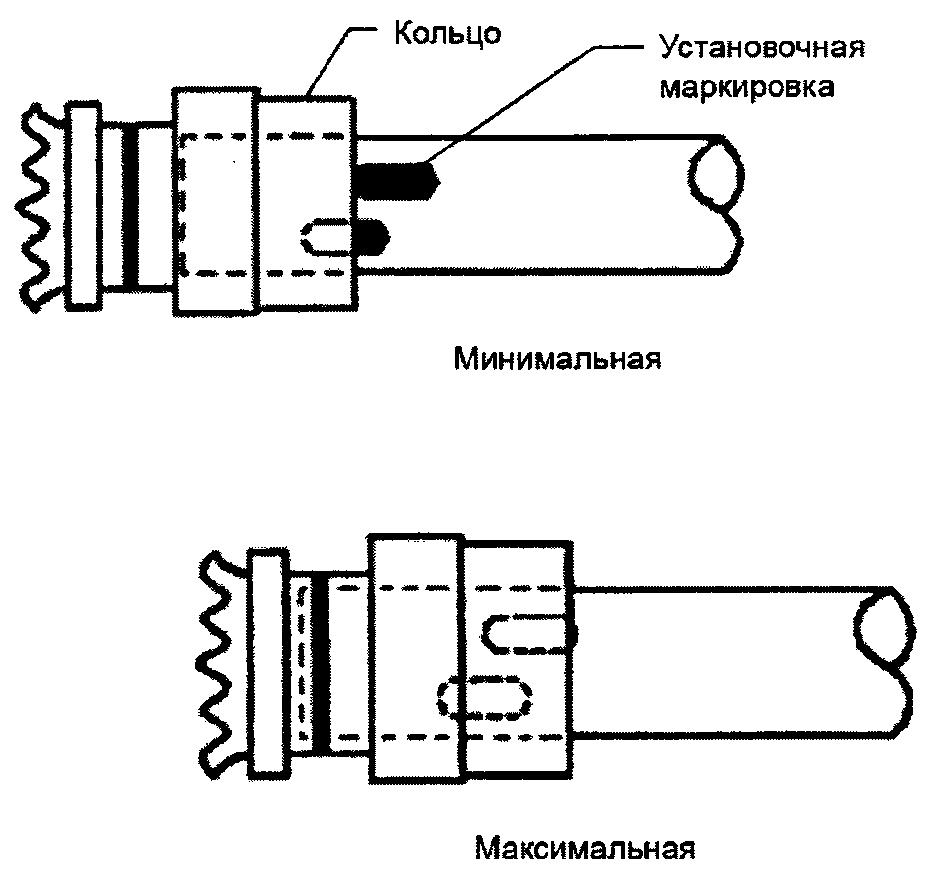

Необходимо установить фитинг таким образом, чтобы край фитинга находился на установочной риске, как показано на рисунке 3. Допуск на установку определяется длиной установочной риски. Часть установочной риски должна быть видна.

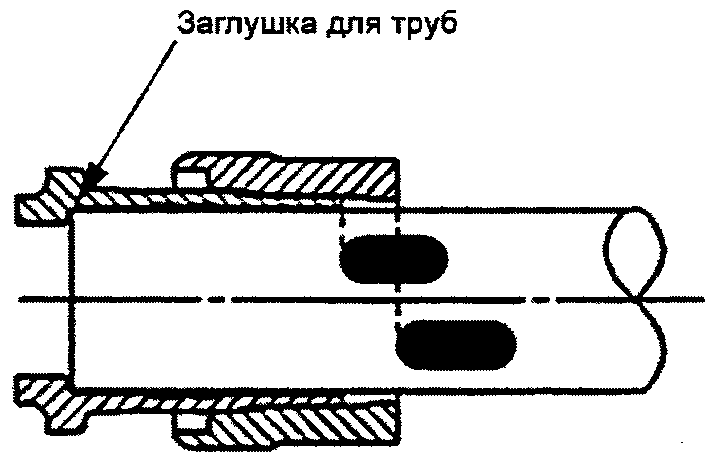

Труба должна быть промаркирована у торца соответствующими рисками для контроля минимальной глубины посадки в соответствии с рисунком 4.

Примечание - Труба вставлена вовнутрь фитинга.

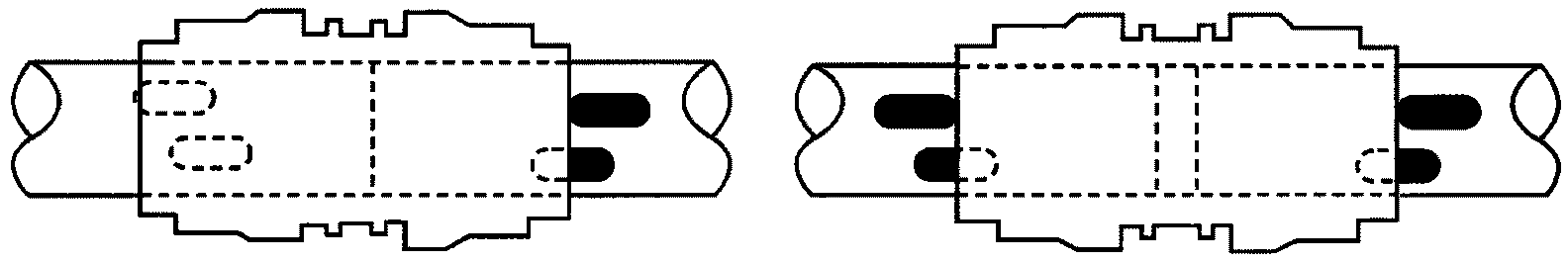

При раздельной установке труб в фитинг глубина посадки должна удовлетворять допускам на установку, при этом глубина может быть разной для обоих концов фитинга. Если один конец трубы установлен на максимальную глубину, то противоположный конец трубы может быть установлен на минимальную глубину, как показано на рисунке 5. Данный принцип установки применим только при возможности осевого сдвига совмещаемых труб на длину не менее половины фитинга во время ремонта.

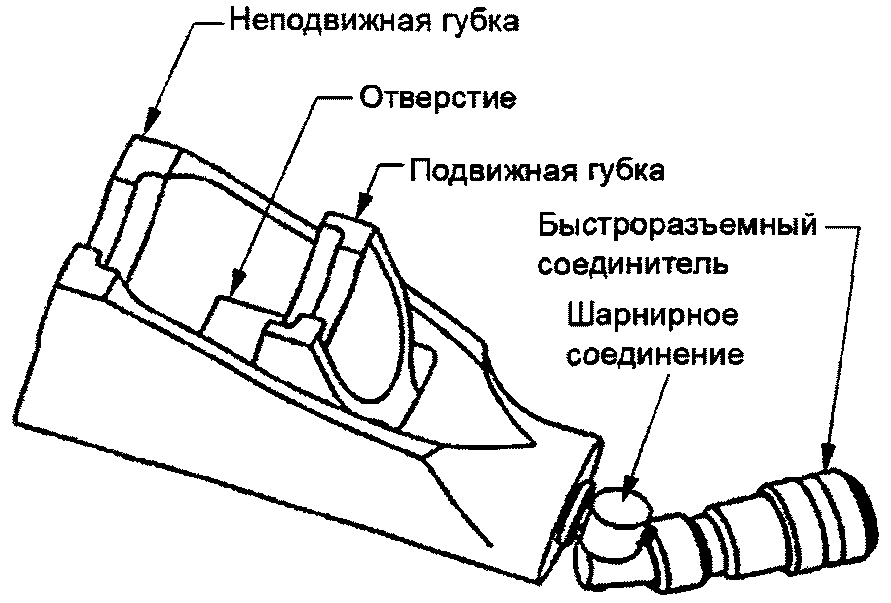

Подбор правильного инструмента для сборки зависит от типоразмера фитинга. На рисунке 6 показан стандартный инструмент для осевой запрессовки.

Примечание - В обязательном порядке синяя цветомаркировка фитинга должна соответствовать цветомаркировке инструмента.

При установке фитинга на трубу в соответствии с 4.1 необходимо выбрать соответствующий инструмент для установки. Инструмент, задвигающий кольцо фитинга на внутреннюю трубу по конусу, может быть использован для большинства операций по установке, однако является обязательным при выполнении установки в ограниченном пространстве.

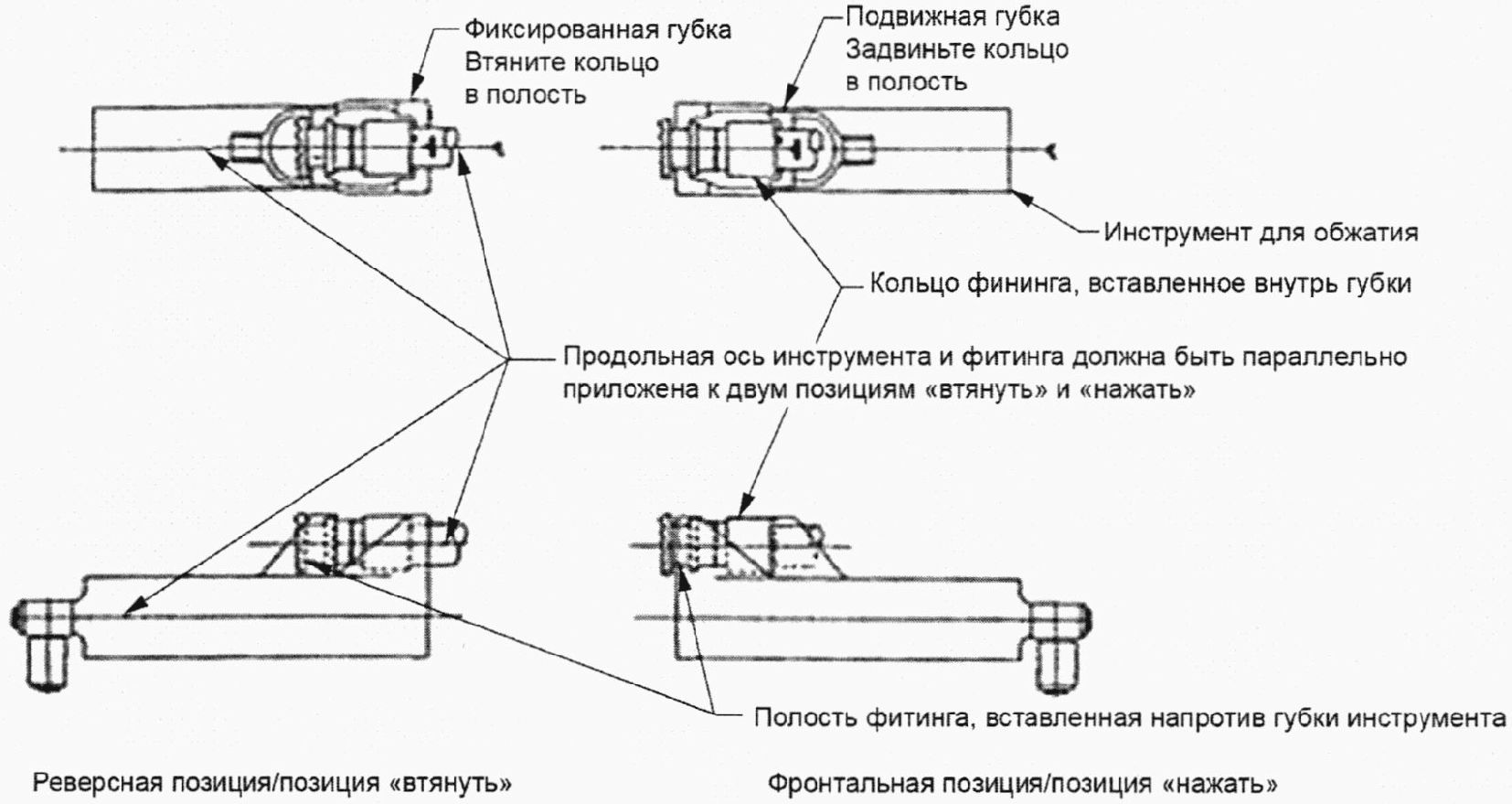

Запрессовка может осуществляться по обратной схеме, при которой неподвижная губка упирается в торец подвижного кольца фитинга без касания тела фитинга, как показано на рисунке 7.

Запрессовка может осуществляться по прямой схеме, при которой неподвижная губка опирается на фланец трубы фитинга без касания тела фитинга, как показано на рисунке 7.

Для завершения процесса сборки необходимо подвести к инструменту требуемое давление гидравлической жидкости от насосной станции, как показано на рисунке 8. Запрессовка считается завершенной, когда контрольная скоба или контрольный калибр проходит под краями обжимного кольца и фитинга. Длина контрольного калибра указана в таблице 2.

Инструменты, используемые для сборки, работают под высоким гидравлическим давлением. Инструмент имеет подвижную губку, которая может при приложении предельных нагрузок соприкоснуться с корпусом инструмента. Необходимо соблюдать осторожность при работе с инструментом, чтобы избежать травмирования верхних конечностей.

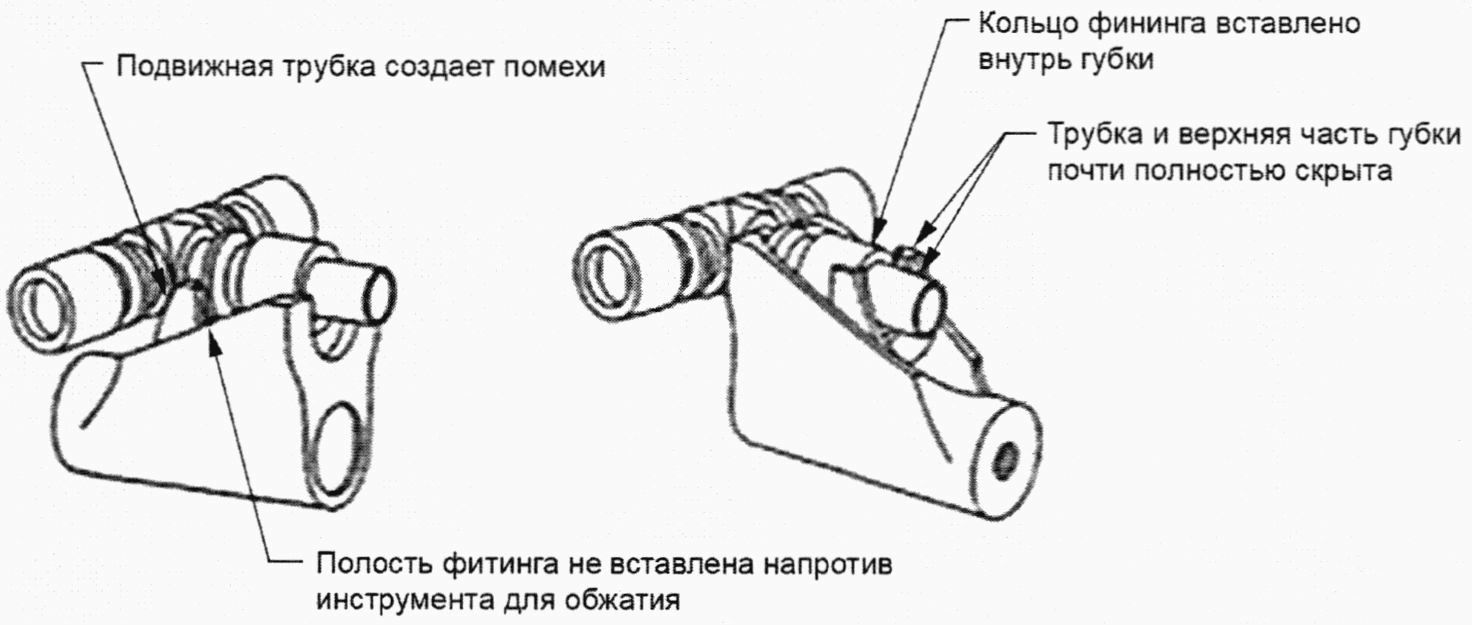

Фитинг должен надлежащим образом устанавливаться вглубь инструмента. Недостаточная глубина установки фитинга в инструмент может вызвать повреждение губок из-за чрезмерной нагрузки и привести к преждевременной поломке губок инструмента.

При выявлении неполного продвижения кольца к фланцу фитинга необходимо заново установить фланец в инструмент и дожать кольцо до требуемой глубины. Фитинг должен быть установлен вглубь инструмента, инструмент должен быть установлен с противоположной от трубы стороны относительно своего первоначального положения, чтобы задействовать при запрессовке все контактные поверхности фитинга. Для штатной работы инструмента необходимо давление не менее 703 кгс/см² (10 000 psi).

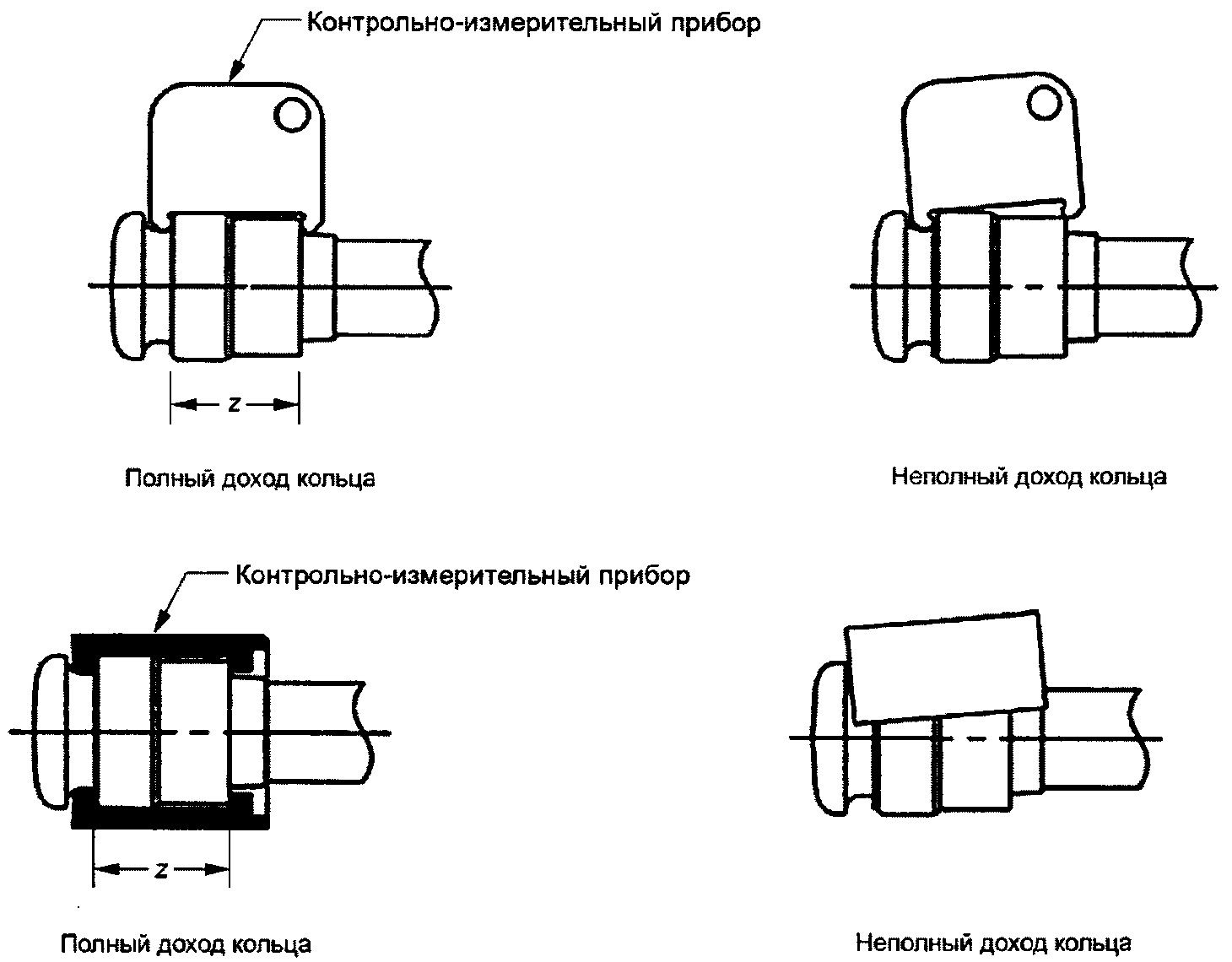

5.1 После установки фитинга доход кольца должен быть проверен при помощи контрольной скобы минимум в трех местах по окружности запрессованного фитинга или при помощи контрольного калибра, как показано на рисунке 9. Стандартные конфигурации калибров показаны на рисунке 10. В случае, если использование калибров не представляется возможным, размер Z, показанный на рисунке 9, должен быть проверен как минимум в тех местах по окружности запрессованного фитинга.

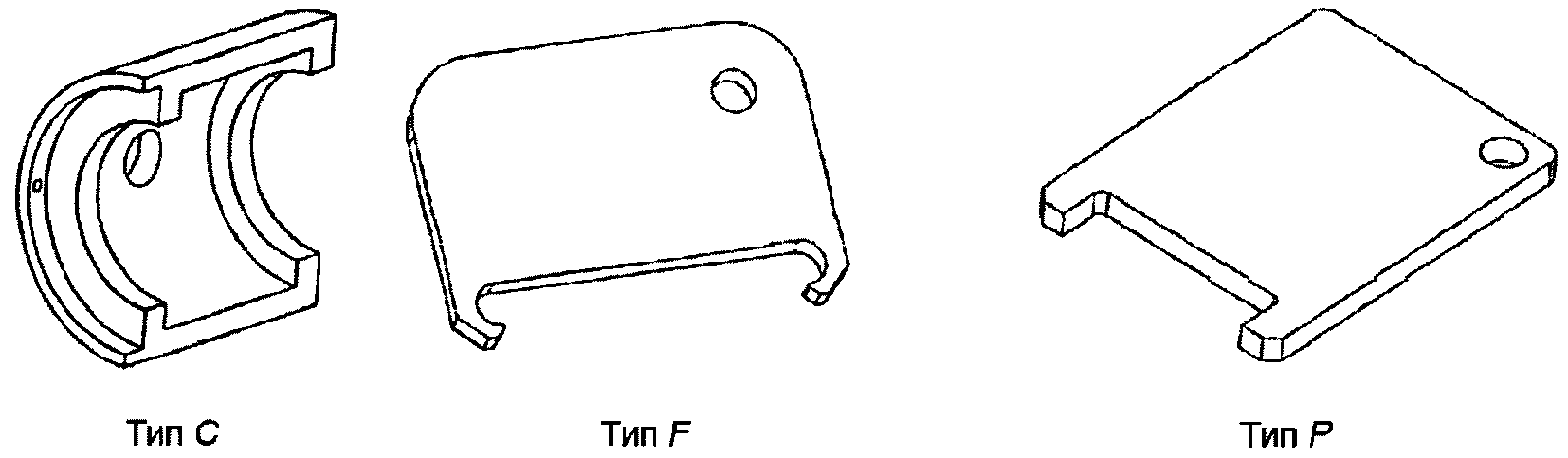

5.1.1 На рисунке 10 показаны различные типы контрольных калибров.

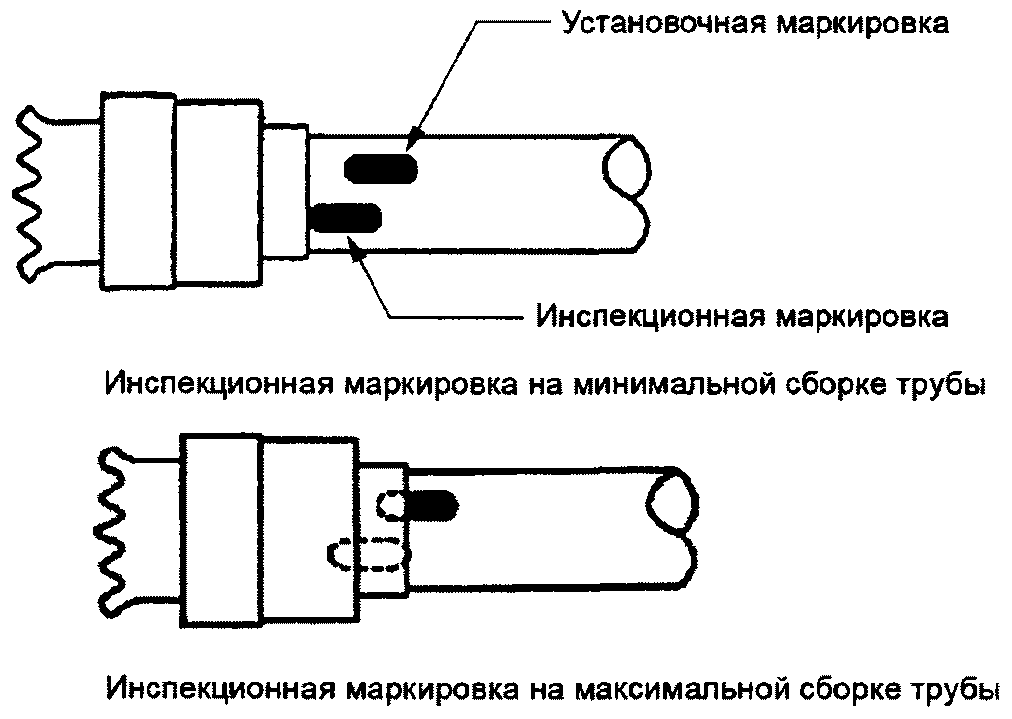

После сборки край фитинга должен находиться либо на инспекционной риске, либо закрывать ее, как показано на рисунке 11.
