Настоящие методические указания распространяются на первичные пирометрические преобразователи (пирометры) полного и частичного излучения по ГОСТ 6923-84 (далее - преобразователи), предназначенные для измерений температур в диапазоне 30 - 2500 °C, и устанавливают методику их первичной и периодической поверок.

1.1. При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в табл. 1.

Примечания:

1. На все средства поверки должны быть действующие документы об их поверке или аттестации.

2. Допускается использовать вновь разработанные или находящиеся в применении средства поверки, прошедшие метрологическую аттестацию или поверку и удовлетворяющие по точности требованиям настоящих методических указаний.

1.2. Методические указания предусматривают поверку преобразователей, указанных в справочном приложении 1.

2.1. При проведении поверки в помещении должны быть соблюдены следующие условия:

температура воздуха (20 +/- 5) °C;

относительная влажность воздуха от 30 до 80%;

атмосферное давление от 83,6 до 106 кPa;

отсутствие ударов, тряски, вибрации;

отсутствие внешних электрических и магнитных полей, кроме земного;

отсутствие фоновых засветок, влияющих на работу преобразователей.

2.2. Перед проведением поверки должна быть проверена юстировка поверочной установки в соответствии с требованиями ее нормативно-технической документации. Юстировку необходимо проводить не реже двух раз в год.

3.1. Внешний осмотр

3.1.1. При внешнем осмотре должно быть установлено соответствие преобразователя следующим требованиям.

Преобразователь должен быть представлен на поверку с паспортом и техническим описанием для преобразователей, выпущенных из производства и после ремонта, и с техническим описанием для остальных преобразователей.

Комплектность преобразователя (за исключением ЗИП) должна соответствовать паспорту.

Преобразователь должен иметь исправную пломбу и шильдик с номером.

Преобразователь не должен иметь дефектов, которые могут привести к ошибкам измерений (повреждение оптических деталей, отсутствие четкой видимости объекта измерения для преобразователей с окуляром, поломки деталей внутри преобразователя и др.).

Преобразователь не должен иметь загрязнений оптических деталей, требующих разборки преобразователя.

3.2. Проверка оптической системы преобразователя

Проверку оптической системы преобразователя следует производить путем наблюдения через его окуляр мишени, расположенной на расстоянии 1 м от него (если нет других указаний в НТД на преобразователь). Мишень представляет систему чередующихся четких белых и черных линий. Вплотную прижав глаз к окуляру, наблюдатель должен видеть резкое изображение мишени, расположенное в плоскости полевой диафрагмы преобразователя, ограничивающей его поле зрения.

В преобразователях, не имеющих окуляра, проверку оптической системы не проводят.

3.3. Определение сопротивления изоляции

Определение электрического сопротивления изоляции преобразователя следует производить по ГОСТ 21657-83 между закороченными выводами приемника излучения и корпусом преобразователя. Отсчет показаний по мегаомметру следует производить по истечении 1 мин после приложения напряжения к испытуемому преобразователю.

Сопротивление изоляции должно быть не менее 20 МОм.

3.4. Проверка показателя визирования

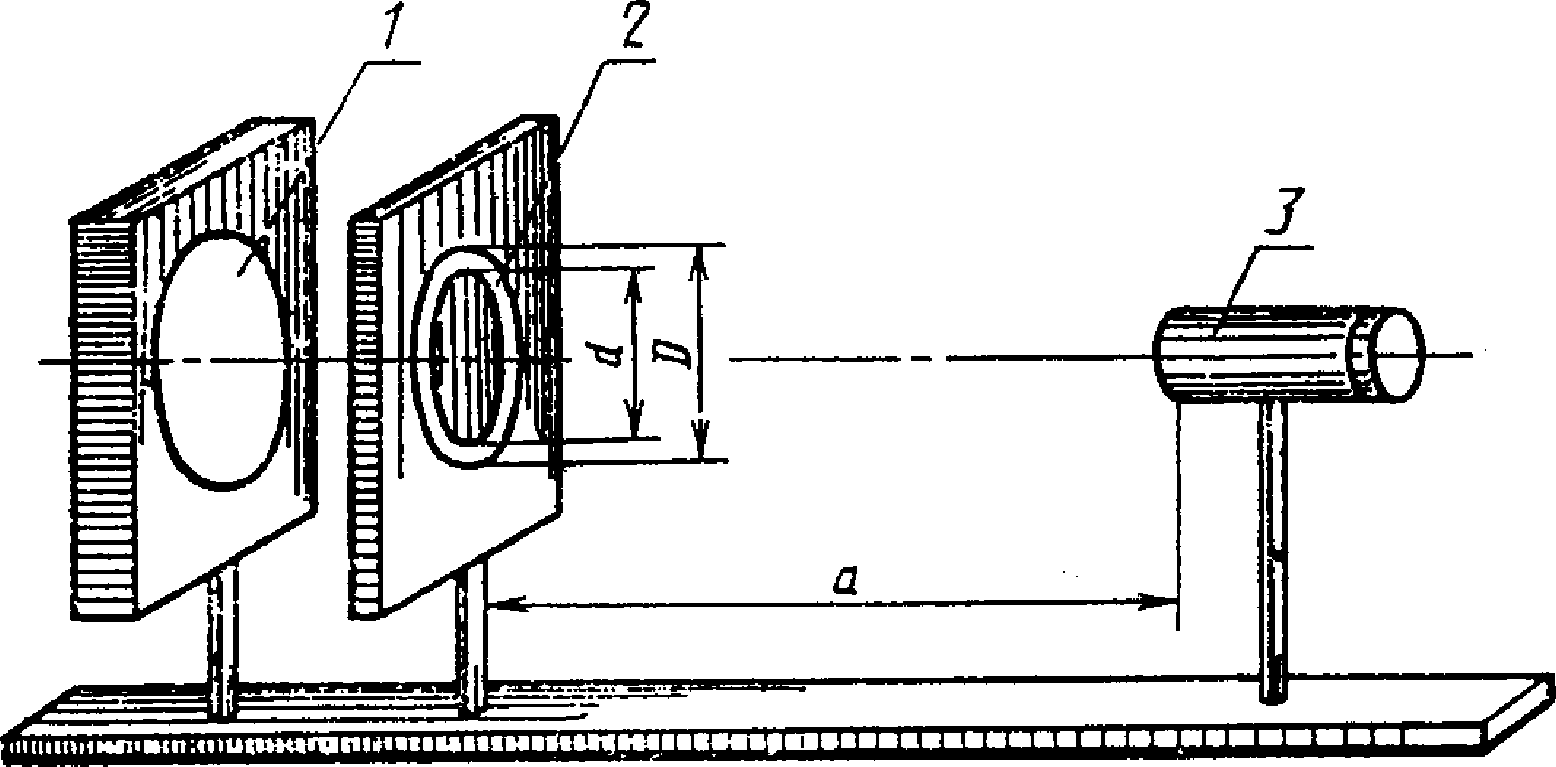

Проверку показателя визирования следует производить при помощи устройства, приведенного на схеме.

Примечания:

1. Излучательная способность излучающей поверхности 1 должна быть не менее 0,7.

2. Внешний диаметр кольцевой диафрагмы должен обеспечивать перекрытие излучающей поверхности 1.

3. Излучательная способность поверхности кольцевой диафрагмы должна быть не более 0,1.

3.4.1. Перед излучающей поверхностью 1 следует установить кольцевую диафрагму 2, значения диаметров (внутренний - d и внешний - D) должны удовлетворять формулам:

где a - рабочее расстояние преобразователя, мм;

n - номинальный показатель визирования.

Поверяемый преобразователь 3 должен быть установлен на расстоянии a, измеренном от его объектива (переднего среза) до кольцевой диафрагмы 2. Расстояние a указано в техническом описании преобразователя.

Для преобразователей, у которых a равно 1000 мм, значения d и D следует выбирать из табл. 2 для соответствующего номинального показателя визирования.

3.4.2. Для серийно выпускаемых преобразователей температура излучающей поверхности в зависимости от диапазона измерения приведена в справочном приложении 2. Температуру следует контролировать поверяемым преобразователем (по его номинальной статической характеристике) при выведенной из поля зрения кольцевой диафрагме.

В остальных случаях температура излучающей поверхности, при которой проверяют показатель визирования, должна быть указана в нормативно-технической документации на поверяемый пирометр.

3.4.3. Наведение преобразователя, имеющего окуляр, на центр кольцевой диафрагмы следует проводить визуально таким образом, чтобы изображение кольцевой диафрагмы симметрично располагалось относительно отверстия полевой диафрагмы, находящейся перед приемником излучения.

3.4.4. Наведение преобразователей, не имеющих окуляра, следует производить при помощи визирного устройства, входящего в комплект преобразователя. Для этого в переходную втулку с внутренним диаметром, равным диаметру преобразователя, следует поместить визирное устройство и навести его таким образом, чтобы его перекрестие совпало с центром кольцевой диафрагмы. После этого вместо визирного устройства помещают поверяемый преобразователь.

3.4.5. Проверку показателя визирования следует проводить в приведенной ниже последовательности.

Нагревают излучающую поверхность до требуемой температуры. Вводят в поле зрения кольцевую диафрагму и измеряют значение остаточного сигнала преобразователя e, получаемого из-за попадания излучения на его приемник. Измерения повторяют не менее 3 раз, каждый раз заново наводя преобразователь на центр кольцевой диафрагмы. За результат измерения берут среднее арифметическое полученных значений сигнала.

Пересчет полученного результата в температуру проводят по формуле

где dE/dt - значение производной от сигнала преобразователя по температуре t, вычисленное по градуировочной характеристике преобразователя для температуры излучающей поверхности.

3.4.6. Для преобразователей с индикаторами показаний в единицах измерения температуры, а также для преобразователей, не выдающих информации при температурах, меньших нижнего предела измерения, проверку показателя визирования следует проводить при помощи двух диафрагм, внутренние диаметры которых d и D выбирают из условия (1) и (2).

Перед излучателем устанавливают поочередно диафрагмы с отверстиями диаметрами d и D и измеряют при этом показания преобразователя t₁ и t₂. После этого определяют изменение показаний , характеризующее отклонение показателя визирования от номинального.

3.4.7. Значение остаточного сигнала, выраженного в единицах измерения температуры должно быть не более указанного в технической документации на преобразователь конкретного типа.

В случае, когда в технической документации значение дополнительной погрешности, которая связана с изменением размеров объекта измерения и характеризует отклонение показателя визирования от номинального, не нормировано, значение остаточного сигнала , не должно превышать разности между основной допускаемой погрешностью, нормированной в технической документации на преобразователь, и основной погрешностью, полученной при поверке по п. 3.5.

3.5. Определение основной погрешности преобразователя

3.5.1. Температуры, при которых определяют основную погрешность, должны быть указаны в технической документации на поверяемые преобразователи.

Температуры серийно выпускаемых преобразователей, при которых следует определять основную погрешность, приведены в справочном приложении 3.

3.5.2. При использовании установки, в которой преобразователи расположены по одну сторону от излучателя (УНТ-74, УРПТ-2), зависимость сигнала поверяемого преобразователя от температуры и его основную погрешность определяют методом сличения показаний поверяемого преобразователя с показаниями образцового 3-го разряда, однотипного с поверяемым.

Образцовый и поверяемый преобразователи устанавливают в держателях установки перед излучателем так, чтобы изображение рабочего участка излучателя, отмеченного указателем (индексом), полностью и симметрично перекрывало полевую диафрагму, ограничивающую поле зрения преобразователя.

При поверке на установке УРПТ-2 расстояние от объектива преобразователя до конденсорной линзы должно быть не более 20 мм.

Для преобразователей, не имеющих окуляра, наведение на рабочий участок излучателя следует проводить по методике п. 3.4.4.

Температуру излучателя регулируют так, чтобы сигнал образцового преобразователя, установленного перед излучателем, отличался от значения, указанного в его свидетельстве, не более чем на +/- 5 °C, а скорость изменения температуры не превышала 1 °C в минуту.

Перемещая держатели, образцовый и поверяемый преобразователи попеременно устанавливают перед излучателем и измеряют полученные сигналы каждого из них E_обр и E_пов. Измерения повторяют не менее 3 раз. За результат принимают среднее арифметическое значение измерений и . Значение E_пов (t) вычисляют по формуле

где E_свид (t) - значение сигнала образцового преобразователя для температуры t, указанное в его свидетельстве;

и - средние арифметические значения трех измерений сигналов поверяемого и образцового преобразователей соответственно.

Аналогично измеряют и вычисляют E_пов (t) для всех температур, указанных в справочном приложении 3.

3.5.3. При использовании установки, в которой преобразователи располагаются по обе стороны от излучателя (УРПД-3), зависимость сигнала поверяемого преобразователя от температуры и основную погрешность определяют методом замещения при помощи вспомогательного преобразователя (преобразователя-тары).

Вспомогательный преобразователь-тара должен быть предварительно отградуирован по образцовому преобразователю. Для этого образцовый преобразователь закрепляют в одном из держателей. Во втором держателе закрепляют преобразователь-тару, который в течение всего времени поверки должен сохранять свое положение неизменным.

Оба преобразователя наводят на излучатель таким образом, чтобы изображение участка конденсорной линзы установки, ограниченное окружностью, симметрично перекрывало полевую диафрагму, ограничивающую поле зрения преобразователя.

Температуру излучателя регулируют так, чтобы сигнал образцового преобразователя отличался от приведенного в его свидетельстве не более чем на 5 °C.

Измеряют разность сигналов преобразователя-тары E_т и образцового преобразователя E_обр

Измерения проводят при всех температурах, указанных в справочном приложении 3. Измерения проводят дважды - при росте температуры и падении - и вычисляют среднее значение двух измерений каждого режима.

Значение сигналов преобразователя-тары для всех температур вычисляют по формуле

где - среднее значение разности сигналов преобразователя-тары и образцового преобразователя для температуры t.

Затем образцовый преобразователь заменяют однотипным поверяемым, который должен быть наведен на тот же участок конденсорной линзы, что и образцовый.

Температуру излучателя при поверке устанавливают по значениям сигнала преобразователя-тары, полученным выше.

Измеряют разность сигналов преобразователя-тары и поверяемого преобразователя

Значение сигнала поверяемого преобразователя для всех температур вычисляют по формуле

где E_т (t) - значение сигнала преобразователя-тары, полученное при его тарировке;

- среднее значение разности сигналов преобразователя-тары и поверяемого преобразователя.

3.5.4. Основную погрешность преобразователя для каждой температуры t вычисляют по формуле

где - значение сигнала поверяемого преобразователя, вычисленное по формуле (4) или (8);

- значение сигнала по номинальной статической характеристике, приведенной в нормативно-технической документации на преобразователь данного типа;

dE_ст (t)/dt - значение производной от значения E_ст (t) по температуре t.

Основная погрешность преобразователя не должна превышать значений, приведенных в ГОСТ 6923-84 и нормативно-технической документации на преобразователь данного типа.

3.5.5. Основную погрешность преобразователей, которые по конструкции и принципу действия совмещены со вторичными преобразователями и устройствами с цифровой индикацией показаний в единицах измерения температур, следует определять по методике п. 3.5.2 или п. 3.5.3, измеряя разность показаний образцового и поверяемого преобразователей в единицах измерения температуры.

4.1. Положительные результаты первичной поверки преобразователей предприятие-изготовитель оформляет записью в паспорте, удостоверенной поверителем с нанесением оттиска поверительного клейма.

4.2. Положительные результаты периодической государственной поверки преобразователей, проведенной государственной метрологической службой, оформляют клеймением.

4.3. Положительные результаты периодической поверки преобразователей, проведенной ведомственной метрологической службой, оформляют в порядке, установленном ведомственной метрологической службой.

4.4. Результаты поверки заносят в протокол по форме, приведенной в обязательном приложении 4.

4.5. Преобразователи, прошедшие поверку с отрицательным результатом, к выпуску и применению не допускают, имеющиеся на них клейма погашают и выдают извещение о непригодности.

Примечания:

1. Для преобразователя типа ТЕРА-50, характеристика РС-25, значение сигнала при выведенной диафрагме должно составлять (2,12 +/- 0,25) мВ, остаточный сигнал должен быть не более 0,11 мВ.

2. Для преобразователей типов ППТ-121-02 и ППТ-131-07, характеристика РС-25А, значение сигнала при выведенной диафрагме должно составлять 0,0810 мВ, остаточный сигнал должен быть не более 0,0035 мВ.

3. Для преобразователей типов ПЧД-121-02 и ПЧД-131-02, характеристика ДК-25, выходной сигнал при (1300 +/- 30) °C должен составлять (0,283 +/- 0,100) мкА, остаточный сигнал должен быть не более 0,030 мкА.

Пирометрический преобразователь типа ППТ-131-05, гр. РК-20 А N 625, принадлежащий ХЦСМ, поверялся по образцовому 3-го разряда пирометрическому преобразователю типа ППТ-131-05, гр. РК-20 А N 004 на установке УРПТ-2 N 25.
