МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
АППАРАТЫ ТЕПЛООБМЕННЫЕ
Unified system for design documentation.
Graphic designations. Heat exchangers
ГОСТ 2.789-74
Список изменяющих документов Постановлением Госстандарта СССР от 30.10.1979 N 4162) |
Группа Т52
Постановлением Государственного комитета стандартов Совета Министров СССР от 29 апреля 1974 г. N 1039 срок введения установлен
с 1 января 1975 года
Переиздание. Январь 2002 г.
1. Настоящий стандарт устанавливает условные графические обозначения теплообменных аппаратов в конструкторской документации всех отраслей промышленности.
2. Условные графические обозначения теплообменных аппаратов следует строить из комбинаций условных графических обозначений элементов корпусов и элементов, осуществляющих теплообмен.
Обозначения элементов корпусов - по ГОСТ 2.788-74.
Обозначения элементов, осуществляющих теплообмен, должны соответствовать установленным в табл. 1.
Таблица 1
Наименование | Обозначение |
1. Элементы трубчатые: | |
а) с неподвижными трубными решетками |  |
б) с плавающей головкой |  |
в) с плавающей головкой и сальником |  |
г) с U-образными трубами |  |
д) с трубками фильда |  |
е) с U-образными трубами и раздельными трубными досками |  |
ж) витые |  |
з) спиральные |  |
и) плоские |  |
2. Элементы с прямой теплопередачей: | |
а) распределители жидкости или газа, нагревающие или охлаждающие |  |
б) распылители центробежные |  |
в) распылители форсуночные | |
г) распылители открытым пламенем |  |
д) элементы нагрева радиационные |  |
3. Рубашки греющие или охлаждающие |  |
4. Регенераторы тепла |  |
5. Электронагреватели | По ГОСТ 2.745-68 |
Примеры построения условных графических обозначений теплообменных аппаратов приведены в табл. 2.
Таблица 2
Наименование | Обозначение |
1. Аппараты теплообменные кожухотрубчатые: | |
а) с неподвижными трубными решетками при давлении в трубах и межтрубном пространстве выше атмосферного |  |
б) с неподвижными трубными решетками при давлении в трубах выше, а в межтрубном пространстве ниже атмосферного |  |
в) с температурным компенсатором на кожухе при давлении в трубах и межтрубном пространстве выше атмосферного |  |
г) с плавающей головкой при давлении в трубах и межтрубном пространстве выше атмосферного |  |
д) с U-образными трубами при давлении в трубах и межтрубном пространстве выше атмосферного |  |

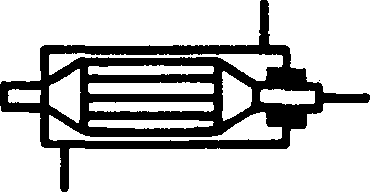

е) с сальником при давлении в трубах и межтрубном пространстве выше атмосферного |  |
ж) с паровым пространством, с плавающей головкой при давлении в трубах и межтрубном пространстве выше атмосферного |  |

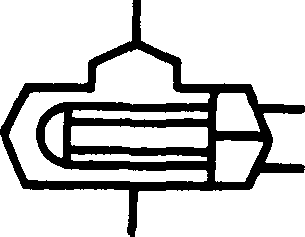

з) с паровым пространством, с U-образными трубами при давлении в трубах и межтрубном пространстве выше атмосферного |  |
и) витые при давлении в трубах и межтрубном пространстве, равном атмосферному |  |
2. Аппараты теплообменные трубчатые без кожуха: | |
а) погруженные спиральные |  |
б) погруженные плоские |  |
в) оросительные |  |
3. Аппарат теплообменный с прямой теплопередачей |  |
4. Аппарат теплообменный с наружным обогревом |  |
5. Аппарат теплообменный с электрическим обогревом |  |
6. Аппарат теплообменный регенеративный |  |

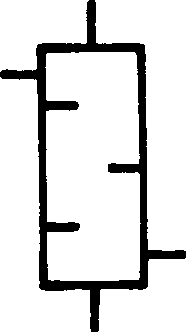

7. Конденсатор смещения |  |
Если отсутствует необходимость в пояснении специфических особенностей элементов и устройств, их следует изображать при помощи упрощенных внешних очертаний или применяют общие обозначения, построенные по функциональным признакам по ГОСТ 2.780-96.
3. Обозначения теплообменных аппаратов, имеющие собственные условные графические обозначения, должны соответствовать установленным в табл. 3.
Таблица 3
Наименование | Обозначение |
1. Аппараты теплообменные листовые: | |
а) спиральные |  |
б) пластинчатые разборные |  |
в) пластинчатые полуразборные |  |
г) пластинчатые сварные блочные |  |
д) пластинчатые цельносварные |  |
е) пластинчатые ребристые |  |
ж) ламельные |  |
2. Аппарат теплообменный с воздушным охлаждением |  |
3. Калорифер |  |
4. Градирни |  |
ПРИЛОЖЕНИЕ по ГОСТ 2.793-79. | |
4. Размеры обозначений стандартом не установлены. Обозначения должны обеспечивать четкость схемы и быть вычерчены в соотношениях, в которых они выполнены в настоящем стандарте.
