МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
АППАРАТЫ ВЫПАРНЫЕ
Unified system for design documentation.
Graphic designations. Evaporating apparatus
ГОСТ 2.788-74
Группа Т52
Постановлением Государственного комитета стандартов Совета Министров СССР от 29 апреля 1974 г. N 1040 срок введения установлен
с 1 января 1975 года
Переиздание. Январь 2002 г.
1. Настоящий стандарт устанавливает условные графические обозначения выпарных аппаратов в конструкторской документации всех отраслей промышленности.
2. Условные графические обозначения выпарных аппаратов следует строить из комбинации условных графических обозначений элементов корпусов, тепловых камер и других элементов.
Обозначения элементов корпусов должны соответствовать установленным в табл. 1.
Таблица 1
Наименование | Обозначение |
а) под атмосферным давлением |  |
б) с внутренним давлением выше атмосферного |  |
в) с внутренним давлением ниже атмосферного Примечание. В корпусах, если есть возможность указать давление выше или ниже атмосферного только изменением формы днища, то обечайки показывают прямыми линиями. |  |
а) под атмосферным давлением |  |
б) с внутренним давлением выше атмосферного |  |
в) с внутренним давлением ниже атмосферного |  |
 |
Примеры построения корпусов выпарных аппаратов приведены в табл. 2.
Таблица 2
Наименование | Обозначение |
1. Корпусы аппаратов: | |
а) под атмосферным давлением |  |
б) с внутренним давлением выше атмосферного |  |
в) с внутренним давлением ниже атмосферного |  |
2. Корпусы пленочных выпарных аппаратов: | |
а) под атмосферным давлением |  |
б) с внутренним давлением выше атмосферного |  |
в) с внутренним давлением ниже атмосферного |  |
Обозначения тепловых камер - по ГОСТ 2.789-74.
Примеры построения условных графических обозначений выпарных аппаратов приведены в табл. 3.
Таблица 3
Наименование | Обозначение |

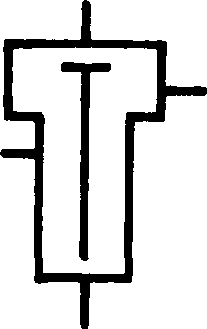

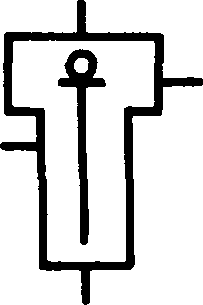

1. Аппараты выпарные. Общее обозначение |  |
2. Аппараты выпарные с естественной циркуляцией: | |
а) с соосной тепловой камерой |  |

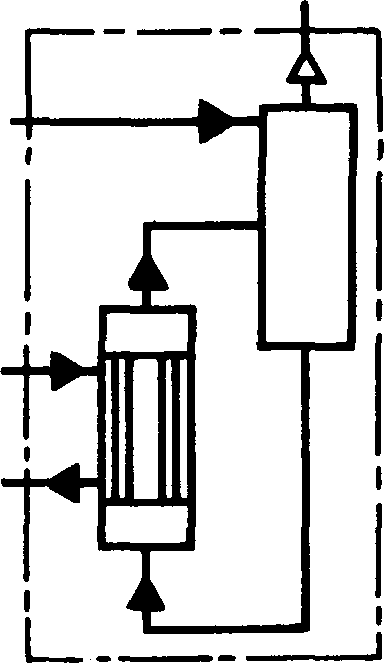

б) с выносной тепловой камерой |  |
3. Аппараты выпарные с принудительной циркуляцией: | |

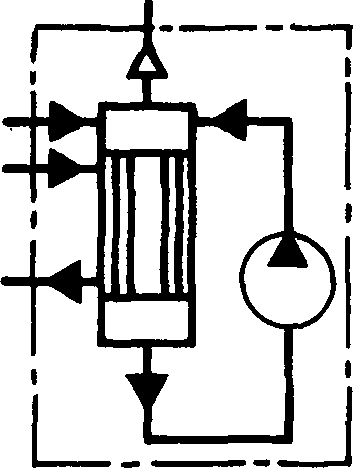

а) с соосной тепловой камерой |  |
б) с выносной тепловой камерой |  |
4. Аппараты выпарные пленочные: | |
а) со свободно падающей пленкой |  |
б) с восходящей пленкой |  |
в) роторные |  |
5. Аппарат выпарной с погруженным горением |  |
Если отсутствует необходимость в пояснении специфических особенностей элементов и устройств, их следует изображать при помощи упрощенных внешних очертаний или применяют общее обозначение.
3. Размеры обозначений стандартом не установлены. Обозначения должны обеспечивать четкость схемы и быть вычерчены в соотношениях, в которых они выполнены в настоящем стандарте.
