ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
ХОМУТЫ СВАРНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Pipe-line fastening parts.
Welded clamps. Design and dimensions
ГОСТ 24138-80
ОКП 12 8001
Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. N 1891 срок введения установлен с 01.01.1981.
Проверен в 1985 г. Постановлением Госстандарта от 16.10.1985 N 3332 срок действия продлен до 01.01.1991.
Переиздание. Апрель 1988 г.
1. Настоящий стандарт распространяется на сварные хомуты диаметром D от 100 до 540 мм.

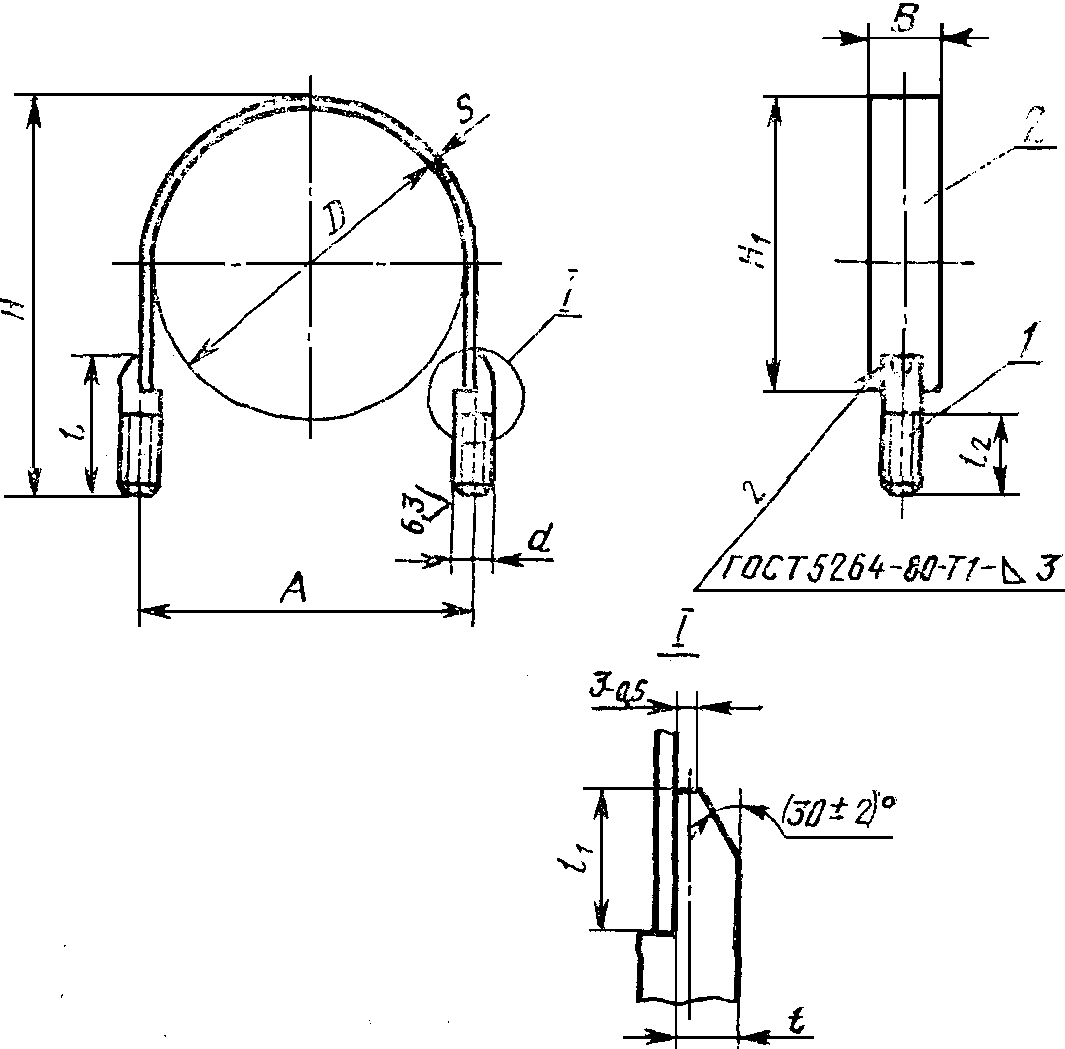

2. Конструкция и размеры сварных хомутов должны соответствовать указанным на чертеже и в таблице.
─────┬─────┬─────┬─────────────────────────┬───────────────┬──────┬────────
D │ A │ H │ Поз. 1 Шпилька Кол. 2 │Поз. 2 Пластина│Масса,│Приме-
│+/- 1│+/- 3│ │Кол. 1 │ кг │няемость
│ │ ├────┬────┬─────┬────┬────┼───────┬───────┤ │
│ │ │ l │ l │ l , │ d │ t │ B x s │ H │ │
│ │ │ │ 1 │ 2 │ │-0,5│ │ 1 │ │
│ │ ├────┴────┤ не │ │ │ │ +/- 1 │ │
│ │ │ +/- 0,5 │менее│ │ │ │ │ │
─────┼─────┼─────┼────┬────┼─────┼────┼────┼───────┼───────┼──────┼────────
100 │ 107 │ 135 │ 60 │ 20 │ 35 │М12 │7,5 │30 x 2 │ 95 │0,215 │
105 │ 112 │ 140 │ │ │ │ │ │ │ 100 │0,221 │
─────┼─────┼─────┼────┤ ├─────┤ │ │ ├───────┼──────┼────────
110 │ 117 │ 145 │ 65 │ │ 40 │ │ │ │ 100 │0,232 │
115 │ 122 │ 150 │ │ │ │ │ │ │ 105 │0,240 │
─────┼─────┼─────┼────┤ ├─────┤ │ │ ├───────┼──────┼────────
120 │ 127 │ 170 │ 80 │ │ 50 │ │ │ │ 110 │0,271 │
125 │ 132 │ 175 │ │ │ │ │ │ │ 115 │0,277 │
130 │ 137 │ 180 │ │ │ │ │ │ │ 120 │0,283 │
─────┼─────┼─────┤ │ ├─────┤ │ │ ├───────┼──────┼────────
135 │ 142 │ 185 │ │ │ 55 │ │ │ │ 125 │0,291 │
─────┼─────┼─────┼────┼────┤ │ │ │ ├───────┼──────┼────────
140 │ 147 │ 190 │ 85 │ 25 │ │ │ │ │ 130 │0,304 │
145 │ 152 │ 195 │ │ │ │ │ │ │ 135 │0,312 │
150 │ 157 │ 200 │ │ │ │ │ │ │ 140 │0,316 │
155 │ 162 │ 205 │ │ │ │ │ │ │ 145 │0,322 │
─────┼─────┼─────┼────┼────┤ │ │ │ ├───────┼──────┼────────
160 │ 167 │ 210 │ 85 │ 25 │ │ │ │ │ 150 │0,328 │
165 │ 172 │ 215 │ │ │ │ │ │ │ 155 │0,334 │
170 │ 177 │ 220 │ │ │ │ │ │ │ 160 │0,340 │
175 │ 182 │ 225 │ │ │ │ │ │ │ 165 │0,346 │
180 │ 187 │ 230 │ │ │ │ │ │ │ 170 │0,359 │
─────┼─────┼─────┼────┼────┤ │ │ │ ├───────┼──────┼────────
185 │ 192 │ 235 │ 90 │ 30 │ │ │ │ │ 175 │0,365 │
190 │ 197 │ 240 │ │ │ │ │ │ │ 180 │0,371 │
195 │ 202 │ 245 │ │ │ │ │ │ │ 185 │0,377 │
│ │ │ │ │ ├────┼────┼───────┤ │ │
200 │ 211 │ 250 │ │ │ │М16 │10,5│36 x 3 │ 190 │0,685 │
│ │ ├────┤ ├─────┤ │ │ │ │ │
210 │ 221 │ 270 │100 │ │ 65 │ │ │ │ 200 │0,737 │
│ │ │ │ │ │ │ │ ├───────┼──────┤
225 │ 236 │ 285 │ │ │ │ │ │ │ 215 │0,770 │
─────┼─────┼─────┼────┼────┤ │ │ │ ├───────┼──────┤
245 │ 256 │ 305 │110 │ 35 │ │ │ │ │ 230 │0,832 │
260 │ 271 │ 325 │115 │ │ │ │ │ │ 245 │0,884 │
─────┼─────┼─────┼────┼────┤ │ │ │ ├───────┼──────┤
275 │ 286 │ 340 │120 │ 40 │ │ │ │ │ 260 │0,929 │
│ │ │ ├────┤ │ │ ├───────┤ │ │
300 │ 311 │ 360 │ │ 45 │ │ │ │40 x 3 │ 285 │1,050 │
330 │ 341 │ 390 │ │ │ │ │ │ │ 315 │1,121 │
360 │ 371 │ 425 │ │ │ │ │ │ │ 350 │1,203 │
│ │ ├────┼────┤ │ │ │ │ │ │
380 │ 391 │ 440 │125 │ 50 │ │ │ │ │ 365 │1,256 │
─────┼─────┼─────┼────┤ ├─────┤ │ │ │ │ │
430 │ 441 │ 495 │130 │ │ 70 │ │ │ │ 415 │1,392 │
455 │ 466 │ 525 │135 │ │ │ │ │ │ 440 │1,469 │
│ │ │ │ │ │ │ ├───────┤ │ │
490 │ 501 │ 555 │140 │ │ │ │ │50 x 3 │ 465 │1,836 │
│ │ │ ├────┤ │ │ │ │ │ │
540 │ 551 │ 605 │150 │ 55 │ │ │ │ │ 510 │2,006 │
Пример условного обозначения хомута D = 150 мм из стали Ст3сп с покрытием Ц9.хр:
Хомут 150-Ст3сп-Ц9.хр ГОСТ 24138-80
3. Отклонение оси поверхности d относительно оси поверхности B не должно быть более 2 мм.
4. Допуск параллельности и перекос осей поверхности d не должны быть более 2 мм.
5. Допускается сварка в среде углекислого газа по ГОСТ 14771-76 и контактная по ГОСТ 15878-79 по соглашению с заказчиком.
6. Сварочные материалы должно выбирать предприятие-изготовитель в зависимости от свариваемых материалов.
7. Технические требования - по ГОСТ 24140-80.
