ГОСТ 14956-79. Государственный стандарт Союза ССР. Фрезы дереворежущие насадные цилиндрические сборные. Типы, основные параметры и размеры

Приложение 1. Элементы конструкции и размеры деталей фрез

Приложение 2. Спецификация деталей фрез

Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 3 августа 1979 г. N 2959

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФРЕЗЫ ДЕРЕВОРЕЖУЩИЕ НАСАДНЫЕ ЦИЛИНДРИЧЕСКИЕ СБОРНЫЕ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Shell type inserted beade circular cutterbioks

for woodcutting. Types. Main parameters and dimensions

ГОСТ 14956-79

Группа Г23

ОКП 39 5271

Взамен

ГОСТ 14956-69

Постановлением Государственного комитета СССР по стандартам от 3 августа 1979 г. N 2959 срок действия установлен

с 1 января 1981 года

до 1 января 1986 года

Разработан Министерством станкостроительной и инструментальной промышленности.

Исполнители: В.С. Рыбалко, канд. техн. наук; М.В. Лопачева.

Внесен Министерством станкостроительной и инструментальной промышленности

Зам. министра А.Е. Прокопович.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 3 августа 1979 г. N 2959.

1. Настоящий стандарт распространяется на насадные цилиндрические сборные фрезы, предназначенные для обработки древесины и древесных материалов на фрезерных и четырехсторонних строгальных станках.

2. Фрезы должны изготовляться типов:

1 - с непосредственной посадкой на шпиндель;

2 - с креплением на двух цангах гайками;

3 - с креплением на двух цангах через промежуточные упорные кольца;

4 - с креплением на цанге;

5 - с креплением на патроне.

Фрезы типа 1, 4 и 5 изготовляются в двух исполнениях:

1 - со стальными ножами по ГОСТ 6567-75;

2 - с ножами, оснащенными твердосплавными пластинами.

Фрезы типа 2 и 3 изготовляются со стальными ножами.

3. Конструкция и основные размеры фрез должны соответствовать указанным на черт. 1 - 5 и в табл. 1 - 5.

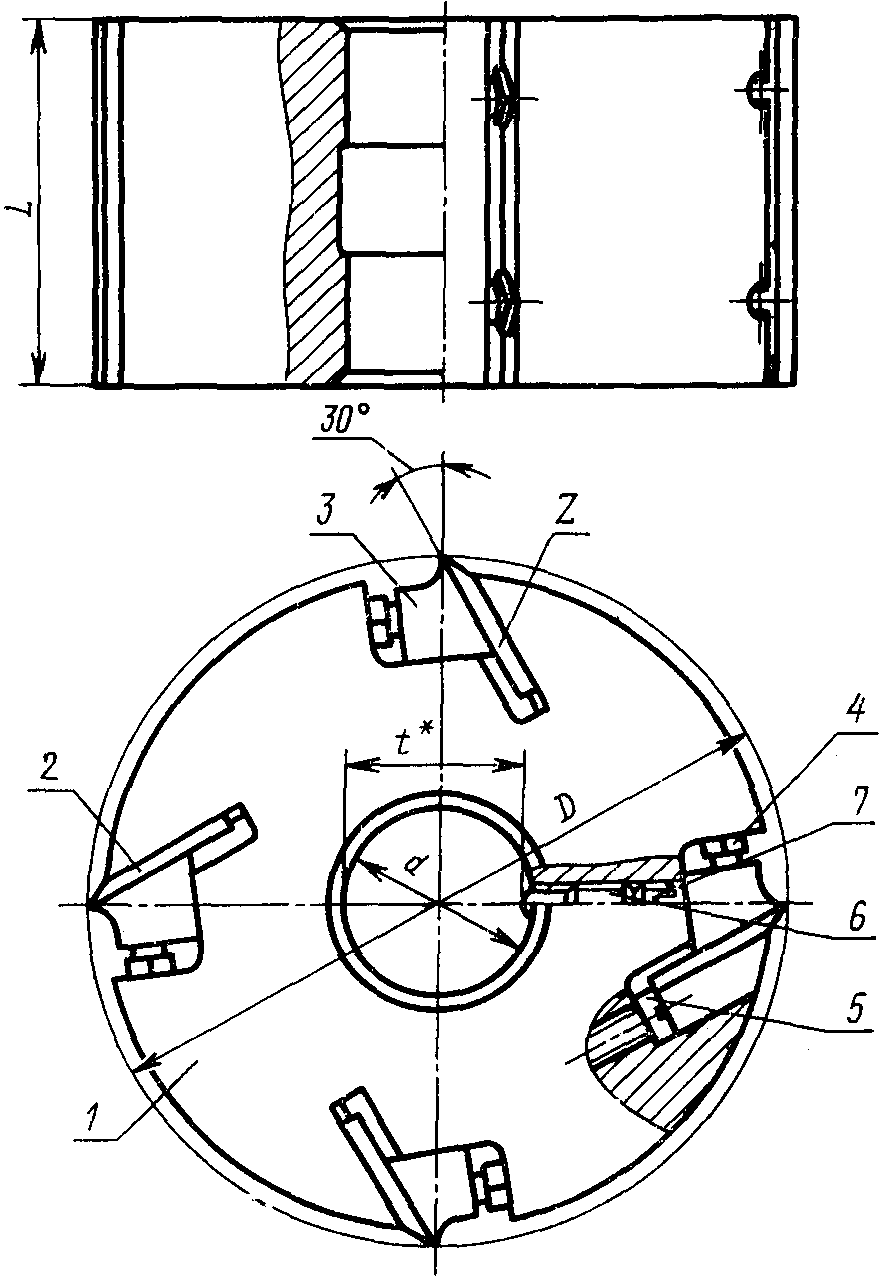

Тип 1

--------------------------------

<*> Размер для справки.

ИС МЕГАНОРМ: примечание.

Постановлением Госстандарта СССР от 02.02.1994 N 160 с 1 января 1995 года введен в действие ГОСТ 1476-93.

1 - корпус; 2 - нож (кол. 4); 3 - клин; 4 - винт;

5 - регулировочный винт; 6 - стопорный винт;

7 - установочный винт по ГОСТ 1476-75

Черт. 1

Таблица 1

мм

Обозначение фрез	Применяемость	Исполнение	D	d	L	t	Число ножей z	Обозначение фрез	Применяемость	Исполнение	D	d	L	t	Число ножей z
3210-1701		1	80	22	40	-	2	3210-1918		2	140	40	60	-	4
3210-1705			100	27	60			3210-1819		1			90
3210-1803				27	90			3210-1919		2			90
3210-1805				(30)	110			3210-1827		1			110	37,0
3210-1906		2	125	32	25		4	3210-1927		2			110
3210-1707		1			40			3210-1828		1			130
3210-1757		2			40			3210-1829					170
3210-1708		1			60			3210-1830				50	170	45,5
3210-1758		2			60			3210-1831				50	260	45,5
3210-1807		1			90			3210-1820			(160)	40	60	-
3210-1907		2			90			3210-1920		2			60	-
3210-1808		1			110			3210-1821		1			110	37,0
3210-1908		2			110			3210-1921		2			110	37,0
3210-1910		2		40	60			3210-1822		1	(180)		40	-
3210-1811		1			90			3210-1922		2			40
3210-1911		2			90			3210-1824		1			60
3210-1813		1			130	37,0		3210-1924		2			60
3210-1814					170	37,0		3210-1826		1			90
3210-1817			140		40	-		3210-1926		2			90
3210-1917		2			40			3210-1832		1			110	37,0
3210-1818		1			60

Примечание. Размеры, заключенные в скобки, применять не рекомендуется.

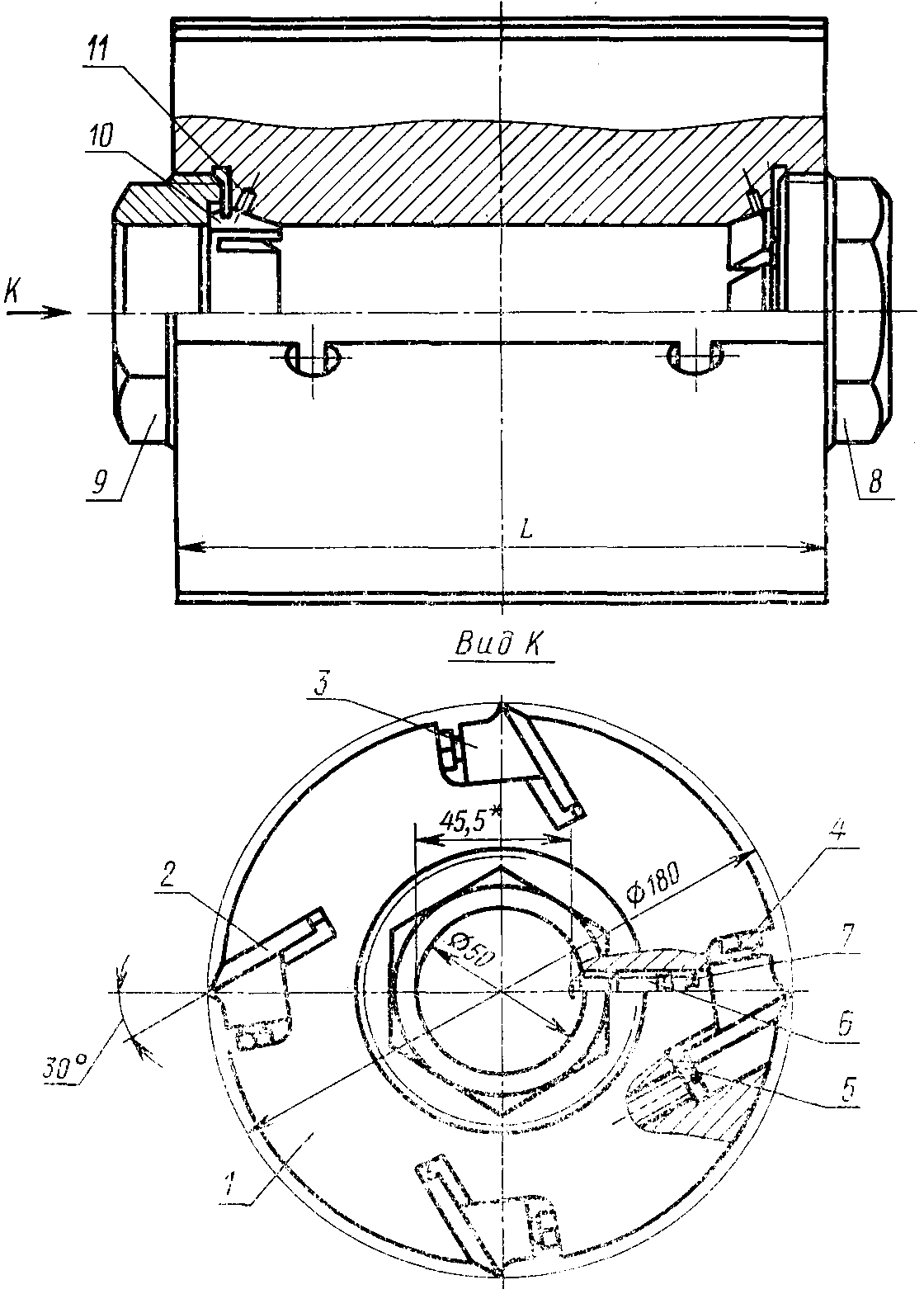

Тип 2

--------------------------------

<*> Размер для справки.

ИС МЕГАНОРМ: примечание.

Постановлением Госстандарта СССР от 02.02.1994 N 160 с 1 января 1995 года введен в действие ГОСТ 1476-93.

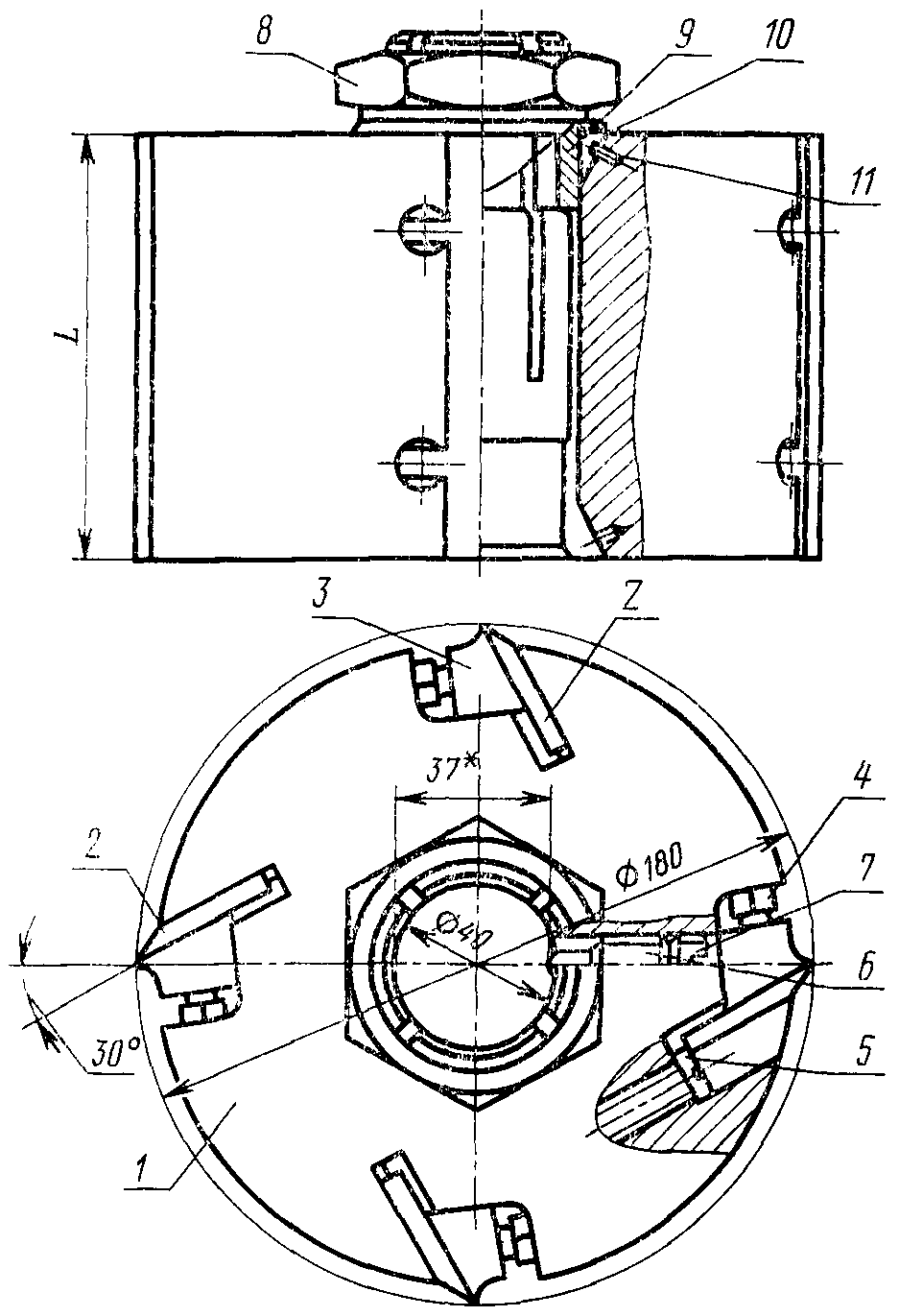

1 - корпус; 2 - нож; 3 - клин; 4 - винт; 5 - регулировочный

винт М8 x 1 x 28, кол. 8; 6 - стопорный винт М10 x 30,

кол. 1; 7 - установочный винт М10 x 12 по ГОСТ 1476-75,

кол. 1; 8 - левая гайка М85 x 2 лев., кол. 1; 9 - правая

гайка М85 x 2, кол. 1; 10 - укороченная цанга 50, кол. 2;

11 - цилиндрический штифт 4Г x 10 по ГОСТ 3128-70, кол. 2

Черт. 2

Таблица 2

Обозначение фрез	Применяемость	L, мм
3210-0003		170
3210-0039		260

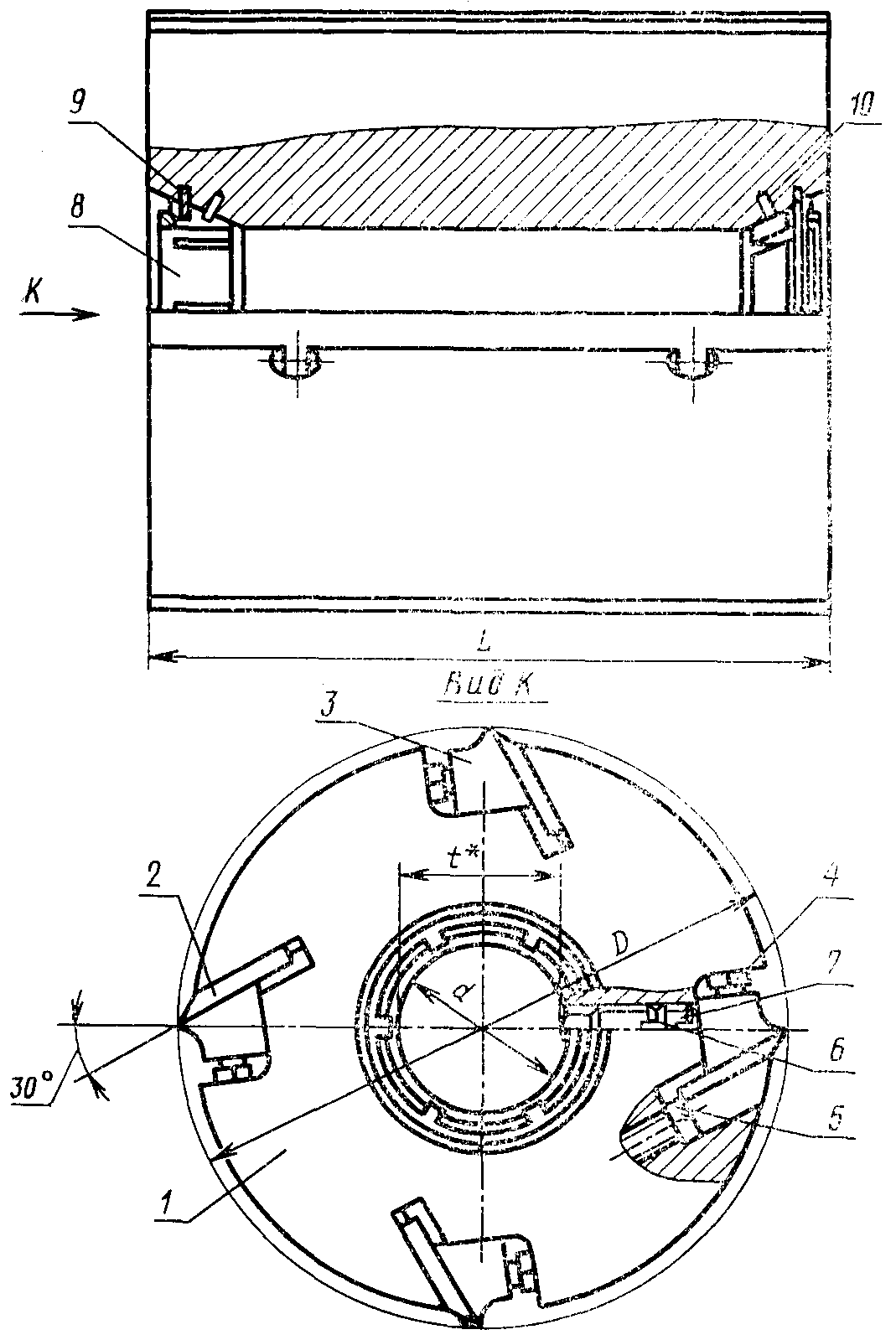

Тип 3

--------------------------------

<*> Размер для справки.

ИС МЕГАНОРМ: примечание.

Постановлением Госстандарта СССР от 02.02.1994 N 160 с 1 января 1995 года введен в действие ГОСТ 1476-93.

1 - корпус; 2 - нож; 3 - клин; 4 - винт; 5 - регулировочный

винт; 6 - стопорный винт; 7 - установочный винт

по ГОСТ 1476-75; 8 - укороченная цанга; 9 - упорное кольцо;

10 - цилиндрический штифт 4Г x 10 по ГОСТ 3128-70, кол. 2

Черт. 3

Таблица 3

Обозначение фрез	Применяемость	D	d	L	t	Обозначение фрез	Применяемость	D	d	L	t
3210-0108		140	40	170	37,0	3210-0115		(180)	40	170	37,0
3210-0125			50	170	45,5	3210-0127			45	170	41,0
3210-0126			50	260	45,5	3210-0123			50	260	45,5
3210-0113		(180)	40	130	37,0

Примечание. Размеры, заключенные в скобки, применять не рекомендуется.

Тип 4

--------------------------------

<*> Размер для справок.

ИС МЕГАНОРМ: примечание.

Постановлением Госстандарта СССР от 02.02.1994 N 160 с 1 января 1995 года введен в действие ГОСТ 1476-93.

1 - корпус; 2 - нож; 3 - клин; 4 - винт; 5 - регулировочный

винт; 6 - стопорный винт; 7 - установочный винт

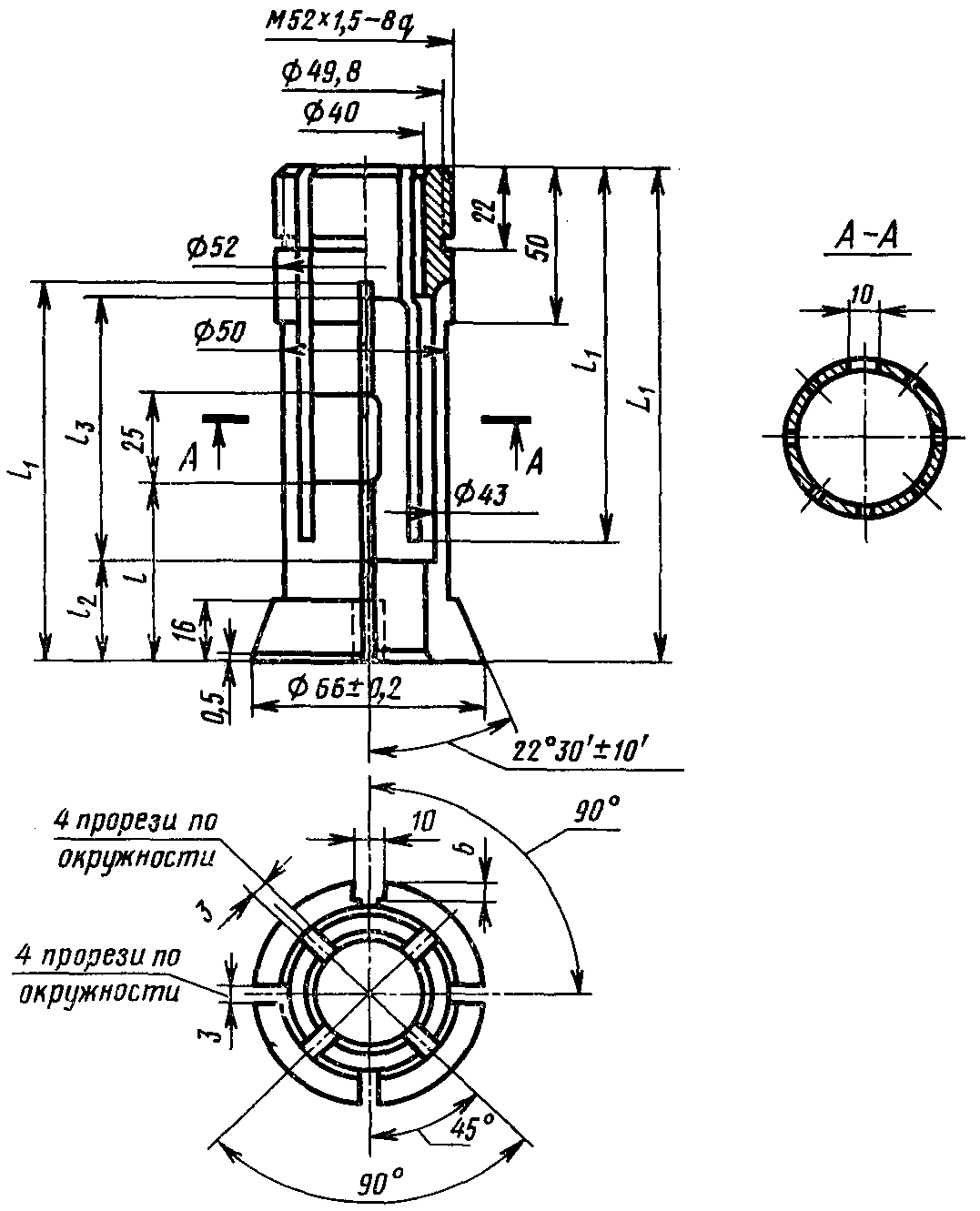

по ГОСТ 1476-75; 8 - гайка; 9 - цанга; 10 - укороченная

цанга; 52, кол. 1; 11 - цилиндрический штифт 4Г x 10

по ГОСТ 3128-70, кол. 1

Черт. 4

Таблица 4

Праворежущие		Леворежущие		Исполнение	L, мм	Число ножей z
Обозначение фрез	Применяемость	Обозначение фрез	Применяемость	Исполнение	L, мм	Число ножей z
3210-1243		3210-1244		1	90	4
3210-1643		3210-1644		2	90
3210-1247		3210-1248		1	110
3210-1647		3210-1648		2	110
3210-1251		3210-1252		1	130
3210-1253		3210-1254		1	130	6

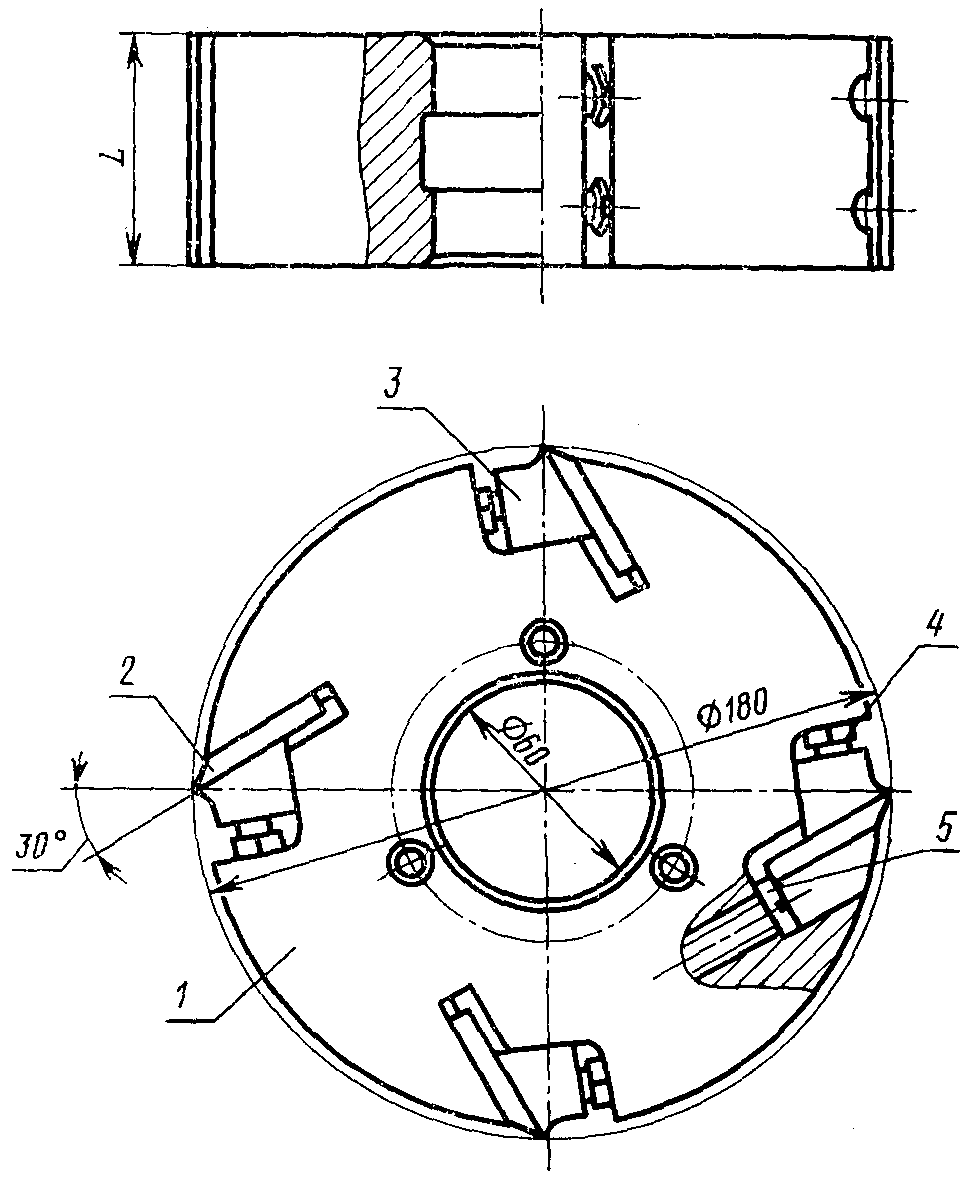

Тип 5

1 - корпус; 2 - нож; 3 - клин; 4 - винт М10 x 1, кол. 8;

5 - регулировочный винт

Черт. 5

Таблица 5

Обозначение фрез	Применяемость	Исполнение	L, мм	Обозначение фрез	Применяемость	Исполнение	L, мм
3210-0607		1	40	3210-1011		2	60
3210-1007		2	40	3210-0613		1	90
3210-0611		1	60	3210-1013		2	90

Пример условного обозначения фрезы типа 1 D = 125 мм, d = 40 мм, L = 90 мм, исполнения 1:

Фреза 3210-1811 ГОСТ 14956-79

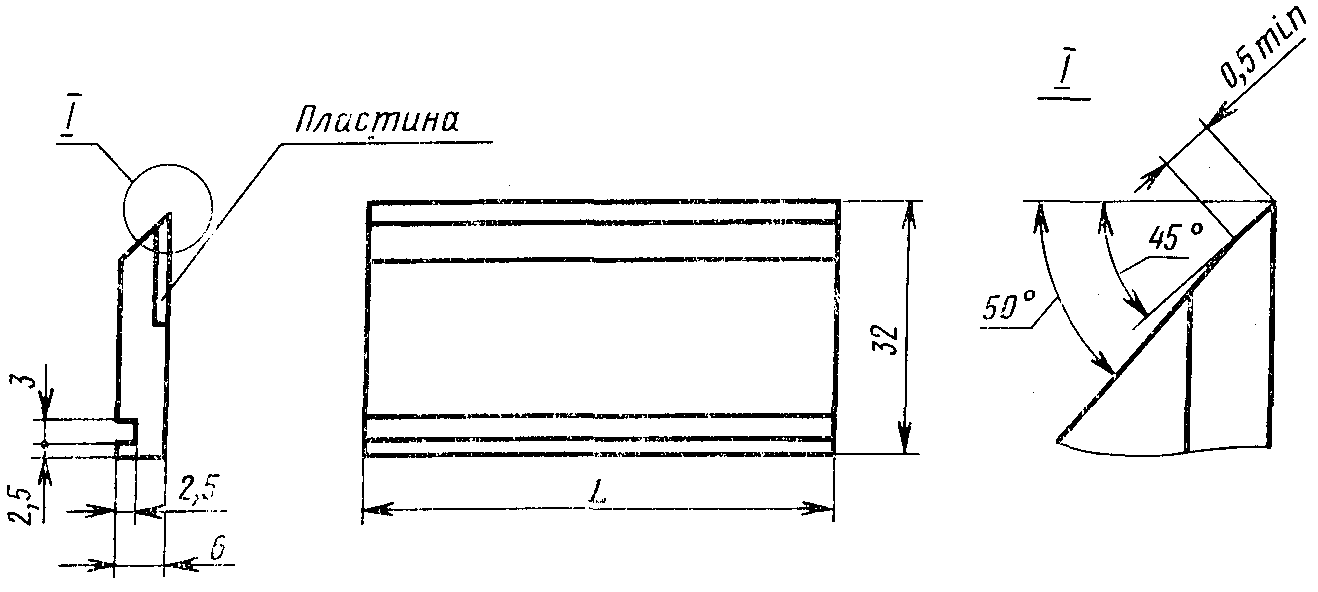

4. Конструкция и основные размеры ножей для фрез исполнения 2 должны соответствовать указанным на черт. 6 и в табл. 6.

Черт. 6

Таблица 6

Обозначение ножей	L, мм	Пластина по ГОСТ 13834-77
3210-1906/002	25	3001-0061
3210-1751/002	40	3001-0064
3210-1758/002	60	3001-0067
3210-1907/002	90	3001-0069
3210-1908/002	110	3001-0106

Примечание. Применение фрез типа 1, 3 и 5 является предпочтительным.

5. Элементы конструкции и размеры деталей фрез приведены в рекомендуемом Приложении 1.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 13932-68 с 1 января 1982 года Постановлением Госстандарта СССР от 06.06.1980 N 2631 введен в действие ГОСТ 13932-80.

6. Технические условия - по ГОСТ 13932-68.

7. Спецификация деталей фрез приведена в справочном Приложении 2.

Приложение 1

Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И РАЗМЕРЫ ДЕТАЛЕЙ ФРЕЗ

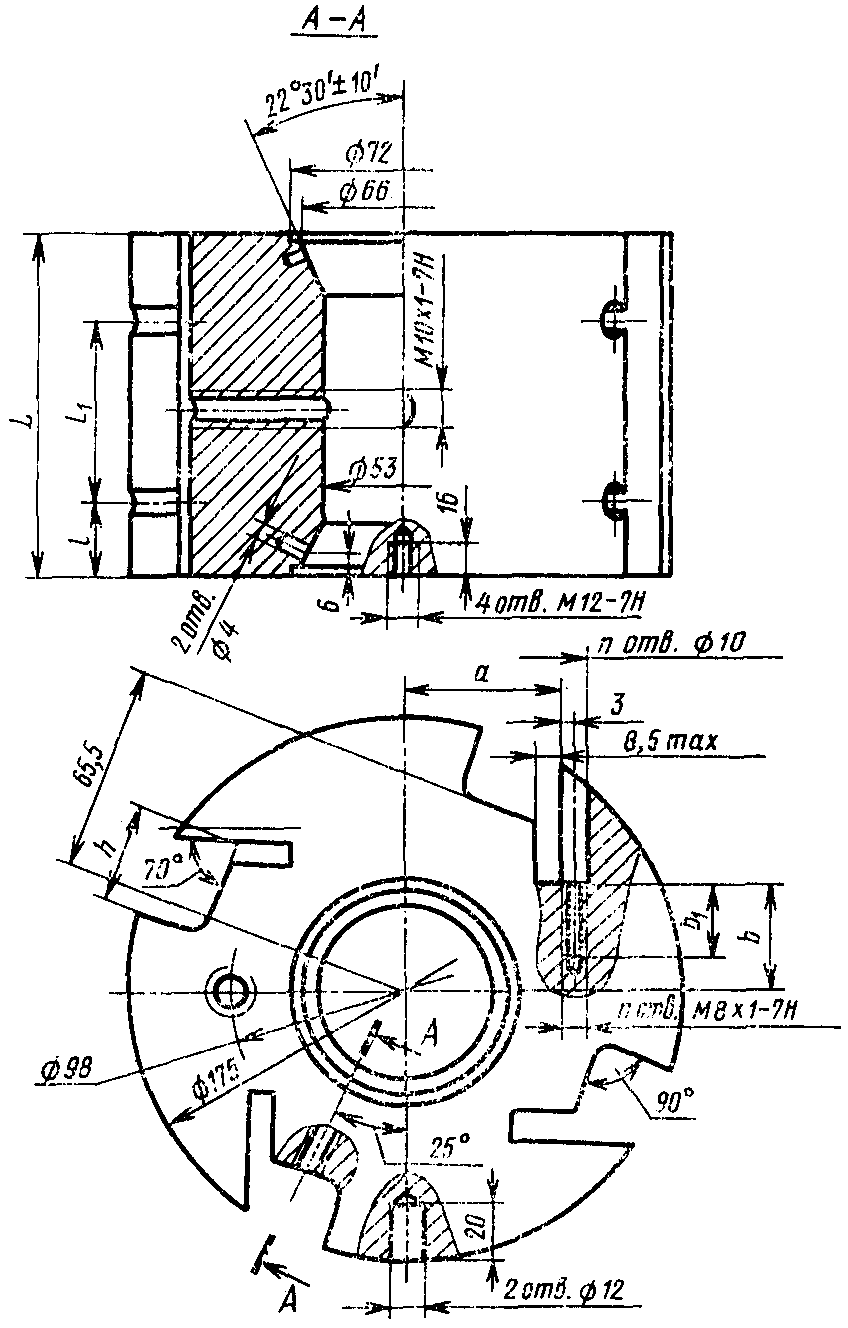

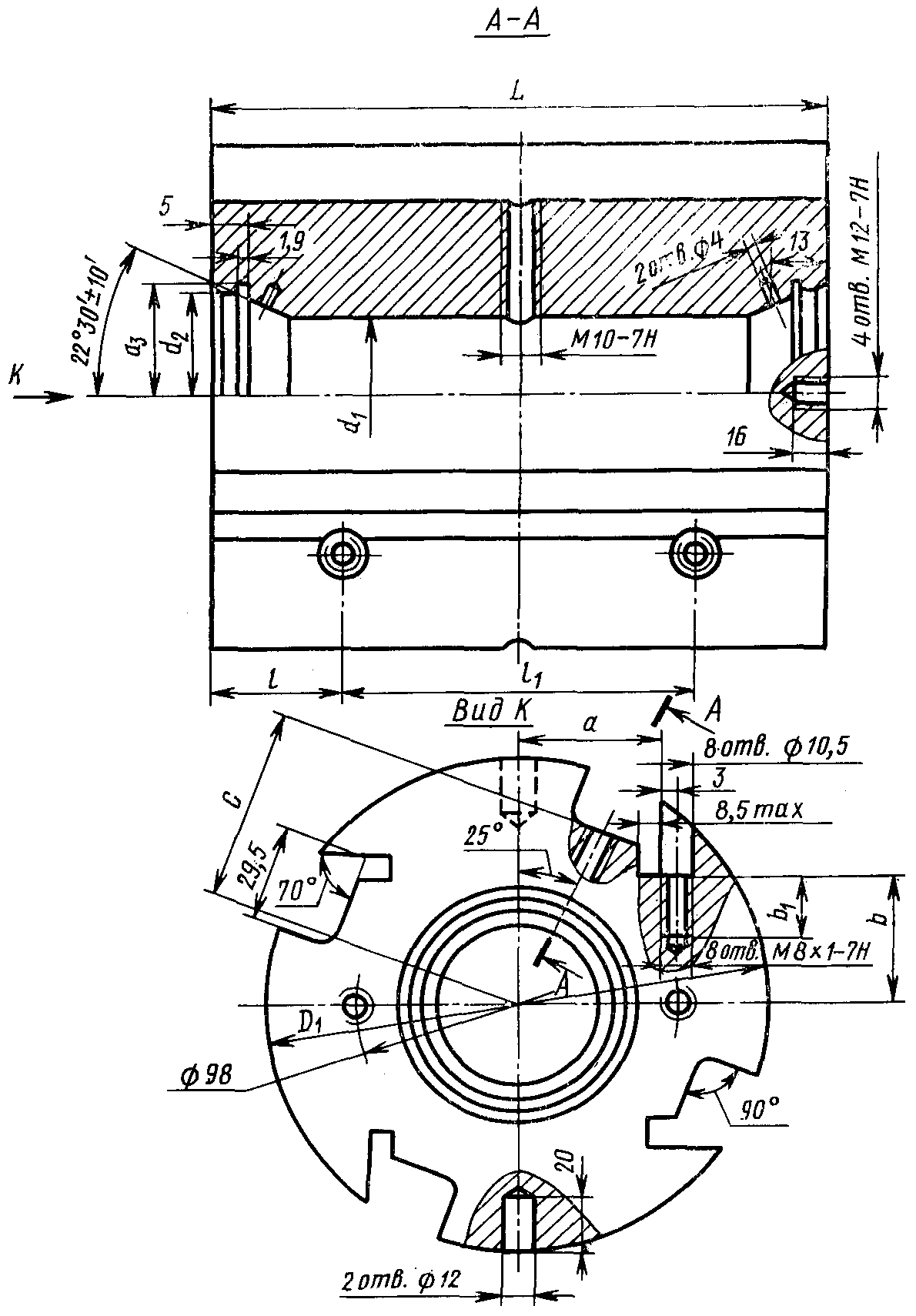

1. Элементы конструкции и размеры корпусов фрез указаны на черт. 1 - 5 и в табл. 1 - 5.

Тип 1

Черт. 1

Таблица 1

мм

Обозначение корпусов		L	a	b	C	h						l				Число пазов	Количество отверстий в пазах n
3210-1701/001	76	40	23	6,0	16,0	29,5	17	24	-	-	-	20	-	12	16	2	2
3210-1705/001	96	60	28	7,5	26,0	29,5	21	29				15	30	15	30		4
3210-1803/001		90										20	50	25	40
3210-1805/001		110											70	30	50
3210-1905/001	120	25	37	19,0	38,5	32,5	17	34				12,5	-	12	16	4
3210-1707/001		40	34	18,0		29,5						20
3210-1757/001			37	19,0		32,5
3210-1708/001		60	34	18,0		29,5						15	30	15	30		8
3210-1758/001			37	19,0		32,5
3210-1910/001
3210-1807/001		90	34	18,0		29,5						20	50	25	40
3210-1811/001								42
3210-1907/001			37	19,0		32,5		34
3210-1911/001								42
3210-1808/001		110	34	18,0		29,5		34					70	30	50
3210-1908/001			37	19,0		32,5
3210-1813/001		130	34	18,0		29,5		42	12	М10 - 7H	98	35	60	35	60
3210-1814/001		170				32,5							100	40	80
3210-1817/001	135	40	38	17,0	46,0	29,5	21		-	-	-	20	30	12	16		4
3210-1917/001			41	25,5		32,5	17
3210-1818/001		60	38	17,0		29,5	21					15	30	15	30		8
3210-1918/001			41	25,5		32,5	17
3210-1819/001		90	38	17,0		29,5	21					20	50	25	40
3210-1919/001			41	25,5		32,5	17
3210-1827/001		110	38	17,0		29,5	21	-				-	70	30	50
3210-1927/001			41	25,5		32,5	17
3210-1828/001		130	38	17,0		29,5	21	42	12	М10 - 7H	98	35	60	35	60
3210-1829/001		170											100	40	80
3210-1830/001								52
3210-1831/001		260										40	180	50	160
3210-1820/001	155	60	43	25,5	55,5	29,5	28	42	-	-	-	15	30	15	30
3210-1920/001			46	34,0		32,5	17
3210-1821/001		110	43	25,0		29,5	28		12	М10 - 7H	98	20	70	30	50
3210-1921/001			46	34,0		32,5	17
3210-1822/001	175	40	48	34,0	65,5	29,5	28		-	-	-		-	12	16		4
3210-1922/001			51	43,0		32,5	17
3210-1824/001		60	48	34,0		29,5	28					15	30	15	300		8
3210-1924/001			51	43,0		32,5	17
3210-1826/001		90	48	34,0		29,5	28					20	50	25	40
3210-1926/001			51	43,0		32,5	17
3210-1832/001		110	48	34,0		29,5	28		12	М10 - 7H	98		70	30	50

Тип 2

Черт. 2

Таблица 2

мм

Обозначение корпуса	L	l
3210-0003/001	170	35	100
3210-0039/001	260	40	180

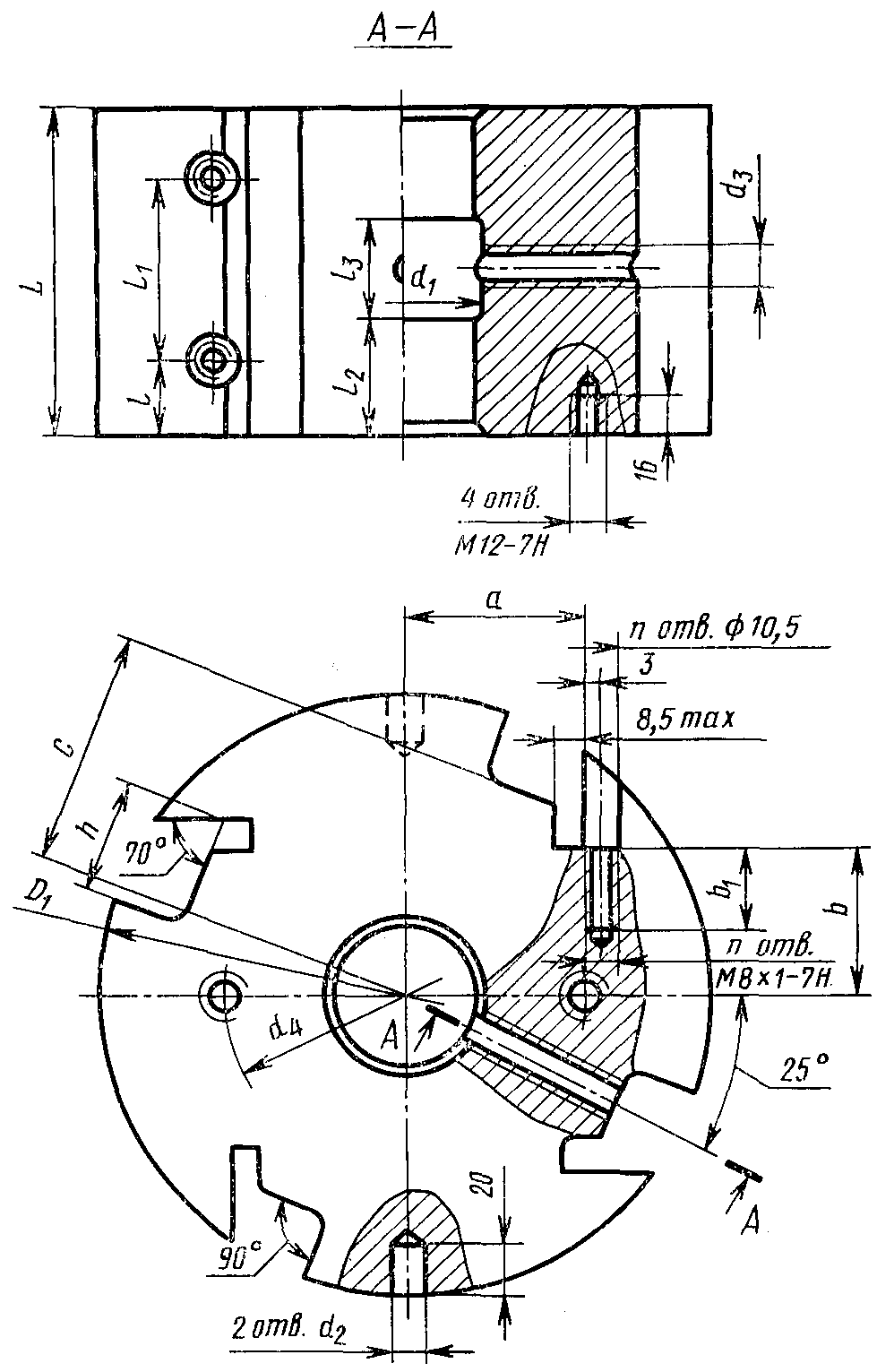

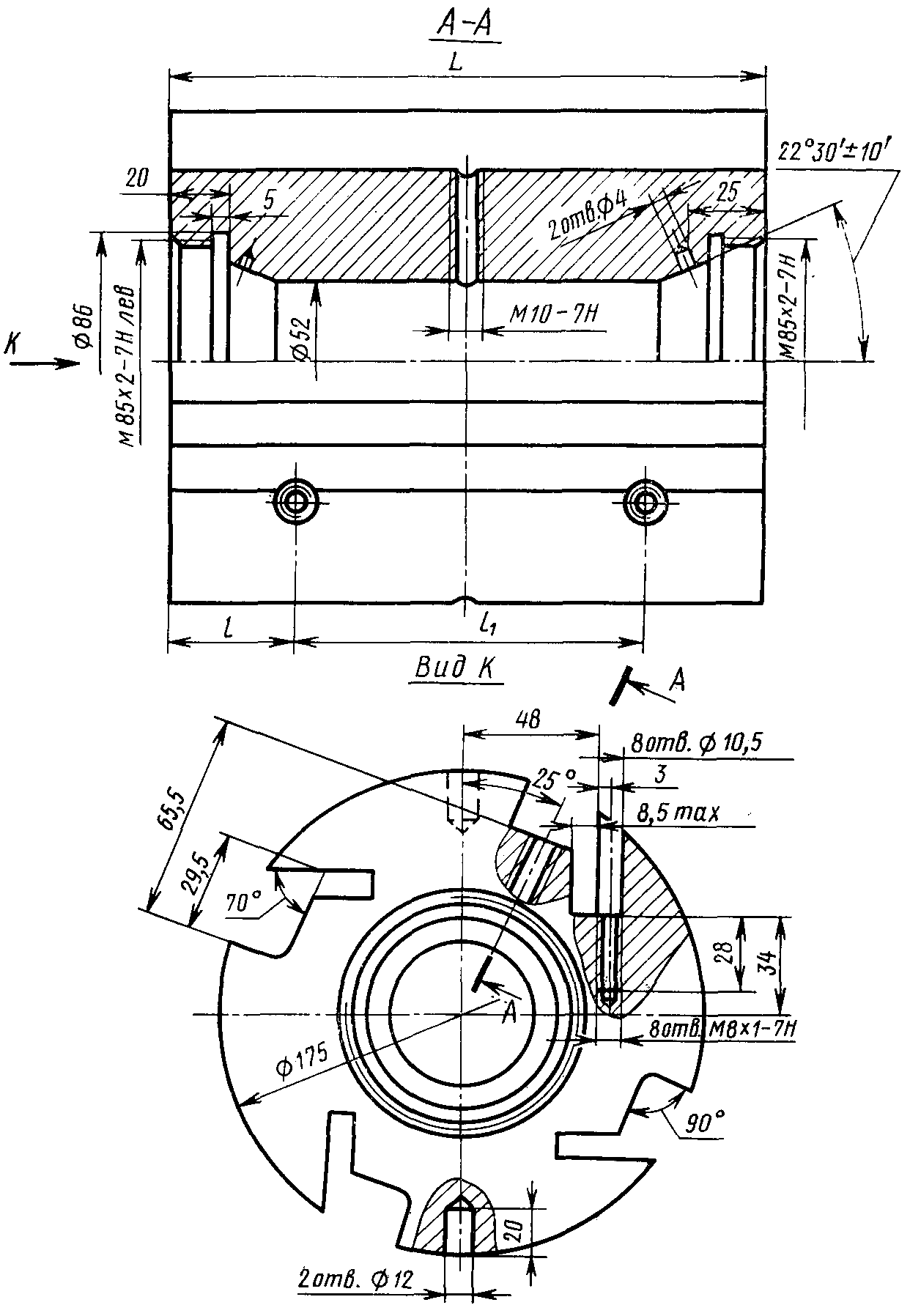

Тип 3

Черт. 3

Таблица 3

мм

Обозначение корпуса		L	a	b	C					l
3210-0108/001	135	170	38	17	46	21	42	58	61	35	100
3210-0125/001				25		17	52	68	71
3210-0126/001		260								40	180
3210-0113/001	175	130	48	34	65	28	42	58	61	35	60
3210-0115/001		170									100
3210-0127/001							47	68	71
3210-0123/001		260					52			40	180

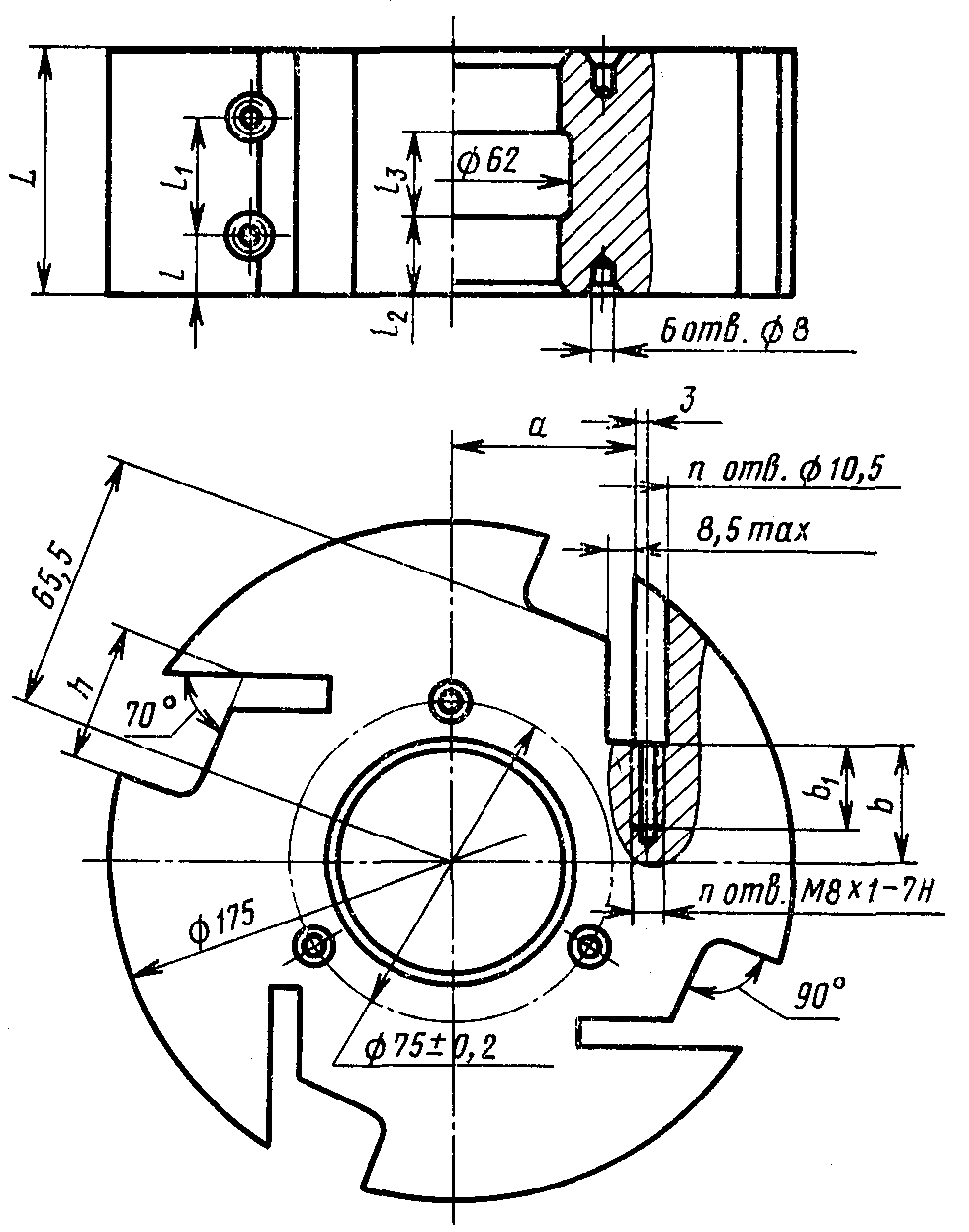

Тип 4

Черт. 4

Таблица 4

мм

Обозначение корпусов	L	a	b	h		l		Количество отверстий в пазах n
3210-1243/001	90	48	34	29,5	28	20	50	8
3210-1643/001	90	51	43	32,5	17		50
3210-1247/001	110	48	34	29,5	28		70
3210-1647/001	110	51	43	32,5	17		70
3210-1251/001	130	48	34	29,5	28	35	60
3210-1253/001	130	48	34	29,5	28	35	60	12

Тип 5

Черт. 5

Таблица 5

мм

Обозначение корпусов	L	a	b	h		l				Количество отверстий в пазах n
3210-0607/001	40	48	34	29,5	28	20	-	12	16	4
3210-1007/001	40	51	43	32,5	17	20	-	12	16	4
3210-0611/001	60	48	34	29,5	28	15	30	15	30	8
3210-1011/001	60	51	43	32,5	17	15	30	15	30
3210-0613/001	90	48	34	29,5	28	20	50	25	40
3210-1013/001	90	51	43	32,5	17	20	50	25	40

Пример условного обозначения корпуса для фрезы 3210-1708 с D = 125 мм, d = 32 мм, L = 60 мм, типа 1, исполнения 1:

Корпус 3210-1708/001

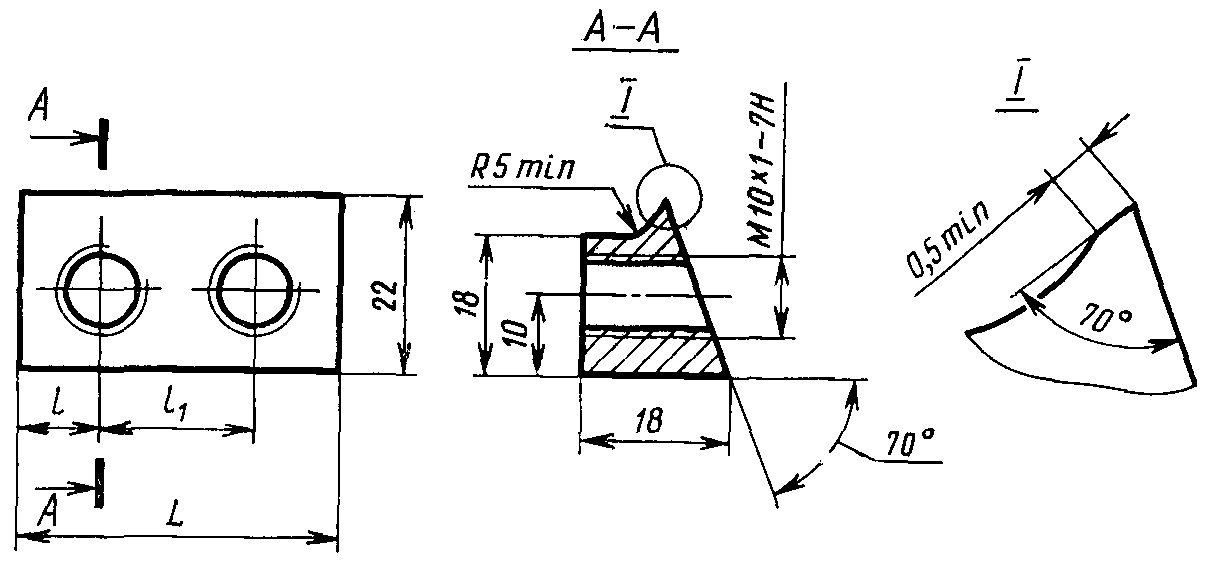

2. Конструкция и основные размеры клиньев должны соответствовать указанным на черт. 6 и в табл. 6.

Черт. 6

Таблица 6

мм

L	l		Количество отверстий n
25	12,5	-	1
40	10,0	20	2
60	15,0	30
90	20,0	50
110	15,0	40	3
130	25,0	40
170	15,0	70
260	25,0	70	4

Пример условного обозначения клина длиной L = 170 мм:

Клин 170

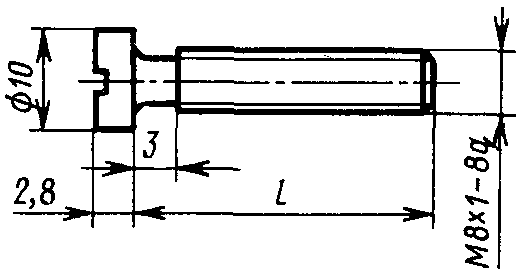

3. Конструкция и размеры винтов (поз. 4) указаны на черт. 7.

Черт. 7

4. Конструкция и размеры регулировочных винтов (поз. 5) указаны на черт. 8 и в табл. 7.

Черт. 8

Таблица 7

мм

Ширина ножа	Исполнение фрез	l
25	1	17
32	1	21
32	2	23
40	1	28

Пример условного обозначения винта длиной l = 21 мм:

Винт М8 x 1 x 21

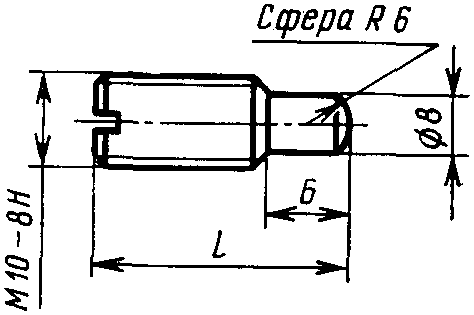

5. Конструкция и размеры винтов стопорных (поз. 6) указаны на черт. 9 и в табл. 8.

Черт. 9

Таблица 8

мм

	d	l
120	40	16
135		25
	50	20
155	40	25
175		30
	45; 50

Пример условного обозначения винта длиной l = 20 мм:

Винт М10 x 20

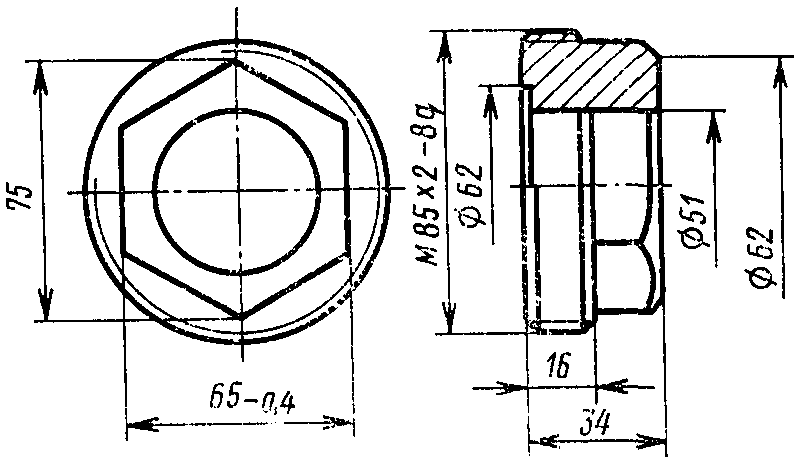

6. Конструкция и размеры гаек (поз. 8 и 9) для крепления типа фрез 2 указаны на черт. 10.

Черт. 10

Гайка должна изготовляться с правой или левой резьбой.

Пример условного обозначения гаек с левой резьбой:

Гайка М85 x 2 лев

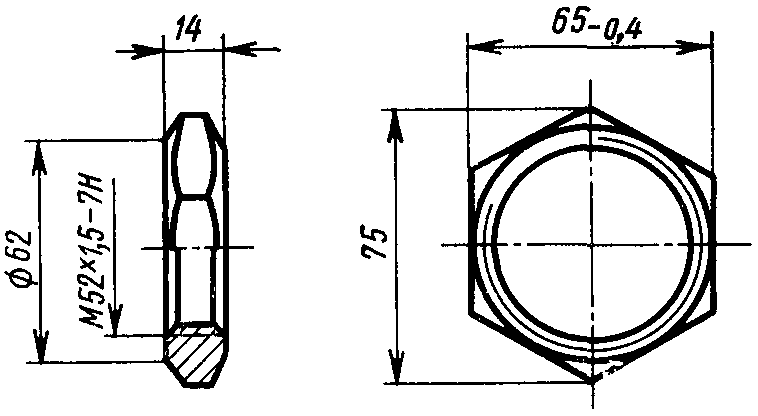

7. Конструкция и размеры гаек (поз. 8) для крепления фрез типа 4 указаны на черт. 11.

Черт. 11

Гайка должна изготовляться с правой или левой резьбой.

Пример условного обозначения гайки с левой резьбой:

Гайка М52 x 1,5 лев

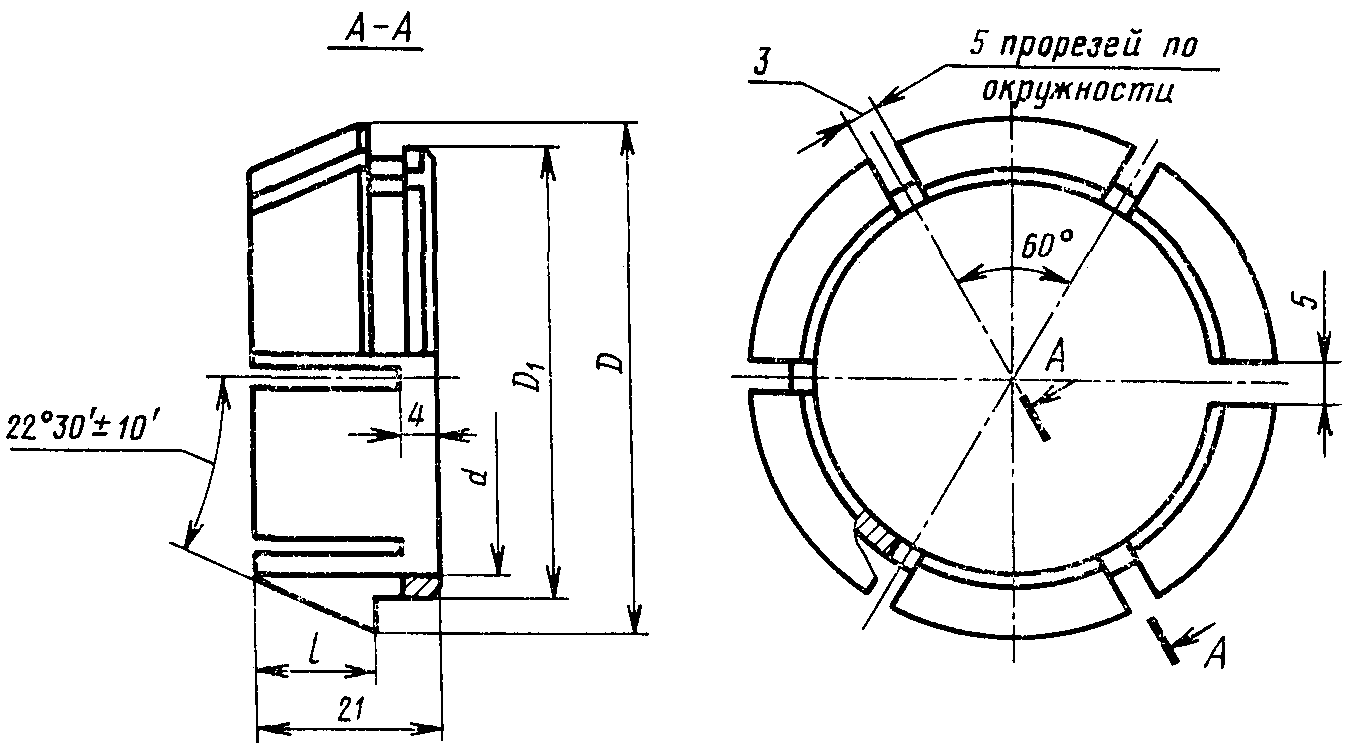

8. Конструкция и размеры укороченных цанг (поз. 8 и 10) для фрез типа 2, 3 и 4 указаны на черт. 12 и в табл. 9.

Черт. 12

Таблица 9

мм

Тип фрез	d	D		l
3	40	56,2	46	16,5
3	45	66,2	52
2 и 3	50		56
4	52		59	15

Пример условного обозначения цанг с отверстием диаметром d = 40 мм:

Цанга 40

9. Конструкция и размеры цанг (поз. 9) для фрез типа 4 указаны на черт. 13 и в табл. 10.

Черт. 13

Таблица 10

мм

Длина фрезы L		l
90	110	35	80	25	45
110	130	45	100	30	60
130	150	55	115	30	80

Цанга должна изготовляться с правой или левой резьбой.

Пример условного обозначения цанги с левой резьбой длиной L = 90 мм:

Цанга 52 x 1,5 лев x 90

10. Конструкция и размеры упорного кольца (поз. 9) для фрез типа 3 указаны на черт. 14 и в табл. 11.

Черт. 14

Таблица 11

мм

Посадочный диаметр фрез d		L		С
40	62,3	21	54,7	1,30	28,2
45; 50	72,6	23	64,7	1,15	33,3

Пример условного обозначения кольца для закрепления цанг с отверстием диаметром d = 45 или 50 мм:

Кольцо 50

Приложение 2

Справочное

СПЕЦИФИКАЦИЯ ДЕТАЛЕЙ ФРЕЗ

Спецификация деталей фрез должна соответствовать указанной в табл. 1 - 5.

Тип I

Таблица 1

ИС МЕГАНОРМ: примечание.

Постановлением Госстандарта СССР от 02.02.1994 N 160 с 1 января 1995 года введен в действие ГОСТ 1476-93.

Обозначение фрез	Поз. 1 Корпус Кол. 1	Поз. 2 Нож			Поз. 3 Клин		Поз. 4 Винт		Поз. 5 Винт регулировочный		Поз. 6 Винт стопорный		Поз. 7 Винт установочный по ГОСТ 1476-75
Обозначение фрез	Обозначение	Обозначение по ГОСТ 6567-75	Обозначение	Кол-во	Обозначение	Кол-во	Обозначение	Кол-во	Обозначение	Кол-во	Обозначение	Кол-во	Обозначение	Кол-во
3210-1701	3210-1701/001	2025-0172	-	2	40	2	М10x1	4	М8x1x17	2	-	-	-	-
3210-1705	3210-1705/001	2025-0176	-		60				М8x1x21	4
3210-1803	3210-1803/001	2025-0178	-		90
3210-1805	3210-1805/001	2025-0181	-		110			6
3210-1906	3210-1906/001	-	3210-1906/002	4	25	4		4	М8x1x23
3210-1707	3210-1707/001	2025-0175	-		40			8	М8x1x21
3210-1757	3210-1757/001	-	3210-1757/002		40				М8x1x23
3210-1708	3210-1708/001	2025-0176	-		60				М8x1x21	8
3210-1758	3210-1758/001	-	3210-1758/002		60				М8x1x23
3210-1807	3210-1807/001	2025-0178	-		90				М8x1x21
3210-1907	3210-1907/001	-	3210-1903/002		90				М8x1x23
3210-1808	3210-1808/001	2025-0181	-		110			12	М8x1x21
3210-1908	3210-1908/001	-	3210-1908/002		110			12	М8x1x23
3210-1910	3210-1910/001	-	3210-1758/002		60			8	М8x1x23		М10x16	1
3210-1811	3210-1811/001	2025-0178	-		90				М8x1x21				-	-
3210-1911	3210-1911/001	-	3210-1907/002		90				М8x1x23
3210-1813	3210-1813/001	2025-0182	-		130			12	М8x1x21
3210-1814	3210-1814/001	2025-0184	-		170			12	М8x1x23
3210-1817	3210-1817/001	2025-0193	-		40			8	М8x1x28	4	М10x25
3210-1917	3210-1917/001	-	3210-1757/002		40				М8x1x23	4
3210-1818	3210-1818/001	2025-0194	-		60				М8x1x28	8
3210-1918	3210-1918/001	-	3210-1758/002		60				М8x1x23
3210-1819	3210-1819/001	2025-0196	-	4	90	4	М10x1		М8x1x28
3210-1919	3210-1919/001	-	3210-1907/002		90				М8x1x23
3210-1827	3210-1827/001	2025-0198	-		110			12	М8x1x28
3210-1927	3210-1927/001	-	3210-1908/002		110				М8x1x23
3210-1828	3210-1828/001	2025-0199	-		130				М8x1x28		М10x25
3210-1829	3210-1829/001	2025-0202	-		170						М10x25
3210-1830	3210-1830/001	2025-0202	-		170						М10x20
3210-1831	3210-1831/001	2025-0204	-		260			16			М10x20
3210-1820	3210-1820/001	2025-0194	-		60			8			М10x25		М10x12	1
3210-1920	3210-1920/001	-	3210-1758/002		60			8	М8x1x23			1
3210-1821	3210-1821/001	2025-0198	-		110			12	М8x1x28
3210-1921	3210-1921/001	-	3210-1908/002		110			12	М8x1x23
3210-1822	3210-1822/001	2025-0193	-		40			8	М8x1x28	4	М10x30
3210-1922	3210-1922/001	-	3210-1751/002		40				М8x1x23	4
3210-1824	3210-1824/001	2025-0194	-		60				М8x1x28
3210-1924	3210-1924/001	-	3210-1758/002		60				М8x1x23	8
3210-1826	3210-1826/001	2025-0196	-		90				М8x1x28	8
3210-1926	3210-1926/001	-	3210-1907/002		90				М8x1x23
3210-1832	3210-1832/001	2025-0198	-		110			12	М8x1x28

Тип 2

Таблица 2

Обозначение фрез	Поз. 1. Корпус Кол. 1	Поз. 2. Нож Кол. 4	Поз. 3. Клин Кол. 4	Поз. 4 Винт
Обозначение фрез	Обозначение	Обозначение по ГОСТ 6567-75	Обозначение	Обозначение	Количество
3210-0003	3210-0003/001	2025-0202	170	М10x1	12
3210-0039	3210-0039/001	2025-0204	260	М10x1	16

Тип 3

Таблица 3

Обозначение фрез	Поз. 1. Корпус Кол. 1	Поз. 2. Нож Кол. 4	Поз. 3. Клин Кол. 4	Поз. 4. Винт		Поз. 5. Винт регулировочный. Кол. 8
Обозначение фрез	Обозначение	Обозначение по ГОСТ 6567-75	Обозначение	Обозначение	Количество	Обозначение
3210-0108	3210-0108/001	2025-0202	170	М10x1	12	М8x1x28
3210-0125	3210-0125/001	2025-0184	170		12	М8x1x21
3210-0126	3210-0126/001	2025-0186	260		16	М8x1x21
3210-0113	3210-0113/001	2025-0199	130		12	М8x1x28
3210-0115	3210-0115/001	2025-0202	170
3210-0127	3210-0127/001	2025-0202	170
3210-0123	3210-0123/001	2025-0204	260		16

Продолжение табл. 3

ИС МЕГАНОРМ: примечание.

Постановлением Госстандарта СССР от 02.02.1994 N 160 с 1 января 1995 года введен в действие ГОСТ 1476-93.

Обозначение фрез	Поз. 6. Винт стопорный Кол. 1	Поз. 7. Винт установочный по ГОСТ 1476-75		Поз. 8. Цанга укороченная Кол. 2	Поз. 9. Кольцо упорное. Кол. 2
	Обозначение	Обозначение	Количество	Обозначение	Обозначение
3210-0108	М10x25	-	-	40	40
3210-0125	М10x20	-		50	50
3210-0126		-
3210-0113	М10x30	М10x12	1	40	40
3210-0115
3210-0127				45	50
3210-0123				50

Тип 4

Таблица 4

Обозначение	Поз. 1. Корпус Кол. 1	Поз. 2. Нож			Поз. 3. Клин		Поз. 4. Винт		Поз. 5. Винт регулировочный		Поз. 6. Винт стопорной
	Обозначение	Обозначение по ГОСТ 6567-75	Обозначение	Количество	Обозначение	Количество	Обозначение	Количество	Обозначение	Количество	Обозначение	Количество
3210-1243	3210-1243/001	2025-0196	-	4	90	4	М10x1	8	М8x1x28	8	М10x30	8
3210-1244
3210-1643	3210-1643/001	-	3210-1907/002						М8x1x13
3210-1644
3210-1247	3210-1247/001	2025-0198	-		40			12	М8x1x28
3210-1248
3210-1647	3210-1647/001	-	3210-1908/002						М8x1x23
3210-1648
3210-1251	3210-1251/001	2025-0199	-		130				М8x1x28
3210-1252
3210-1253	3210-1253/001			6		6		18		12		12
3210-1254

Продолжение табл. 4

ИС МЕГАНОРМ: примечание.

Постановлением Госстандарта СССР от 02.02.1994 N 160 с 1 января 1995 года введен в действие ГОСТ 1476-93.

Обозначение фрез	Поз. 7 Винт установочный		Поз. 8 Гайка Кол. 1		Поз. 9 Цанга Кол. 1
	Обозначение по ГОСТ 1476-75	Количество	Обозначение		Обозначение
	Обозначение по ГОСТ 1476-75	Количество	правая	левая	правая	левая
3210-1243	М10x30	8	М52x1,5	-	М52x1,5x90	-
3210-1244			-	М52x1,5 лев	-	М52x1,5 лев x 90
3210-1643			М52x1,5		М52x1,5x90	-
3210-1644			-	М52x1,5 лев	-	М52x1,5 лев x 90
3210-1247			М52x1,5	-	М52x1,5x110	-
3210-1248			-	М52x1,5 лев	-	М52x1,5 лев x 110
3210-1647			М52x1,5	-	М52x1,5x110	-
3210-1648			-	М52x1,5 лев	-	М52x1,5 лев x 110
3210-1251			М52x1,5	-	М52x1,5x130	-
3210-1252			-	М52x1,5 лев	-	М52x1,5 лев x 130
3210-1253		12	М52x1,5	-	М52x1,5x130	-
3210-1254		12	-	М52x1,5 лев	-	М52x1,5 лев x 130

Тип 5

Таблица 5

Обозначение фрез	Поз. 1. Корпус Кол. 1	Поз. 2. Нож Кол. 4		Поз. 3. Клин Кол. 4	Поз. 5. Винт регулировочный
Обозначение фрез	Обозначение	Обозначение по ГОСТ 6567-75	Обозначение	Обозначение	Обозначение	Количество
3210-0607	3210-0607/001	2025-0193	-	3210-1701/003	М8x1x28	4
3210-1007	3210-1007/001	-	3210-1751/002	3210-1701/003	М8x1x23	4
3210-0611	3210-0611/001	2025-0194	-	3210-1705/003	М8x1x28	8
3210-1011	3210-1011/001	-	3210-1758/002	3210-1705/003	М8x1x23
3210-0613	3210-0613/001	2025-0196	-	3210-1803/003	М8x1x28
3210-1013	3210-1013/001	-	3210-1907/002	3210-1803/003	М8x1x23
