СПРАВКА
Источник публикации
М.: Издательство стандартов, 1978
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.
Ограничение срока действия снято Постановлением Госстандарта России от 15.12.1988 N 4122.
Утрачивает силу с 1 июля 1982 года.
Введен в действие с 1 июля 1979 года.
Взамен ГОСТ 13993-68.
Название документа
"ГОСТ 13993-78. Государственный стандарт Союза ССР. Изделия химически стойкие и термостойкие керамические. Метод определения водопроницаемости"
(утв. и введен в действие Постановлением Госстандарта СССР от 14.06.1978 N 1586)
"ГОСТ 13993-78. Государственный стандарт Союза ССР. Изделия химически стойкие и термостойкие керамические. Метод определения водопроницаемости"
(утв. и введен в действие Постановлением Госстандарта СССР от 14.06.1978 N 1586)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 14 июня 1978 г. N 1586
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ ХИМИЧЕСКИ СТОЙКИЕ И ТЕРМОСТОЙКИЕ КЕРАМИЧЕСКИЕ
МЕТОД ОПРЕДЕЛЕНИЯ ВОДОПРОНИЦАЕМОСТИ
Chemically and thermal resistant ceramic products.
Method for determination of water permeability
ГОСТ 13993-78
Постановлением Государственного комитета стандартов Совета Министров СССР от 14 июня 1978 г. N 1586 срок действия установлен с 01.07.1979 до 01.07.1982.
Взамен ГОСТ 13993-68.
Разработан Министерством промышленности строительных материалов СССР.
Исполнители: В.И. Канаева, В.С. Радюхина, Г.А. Ротова.
Внесен Министерством промышленности строительных материалов СССР.
Член Коллегии В.И. Добужинский.
Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 июня 1978 г. N 1586.
Настоящий стандарт распространяется на химически стойкие и термостойкие керамические изделия и устанавливает метод определения водопроницаемости кислотоупорного нормального и фасонного кирпича и кислотоупорной и термокислотоупорной плитки, водопоглощение которых более 2%.
Метод водопроницаемости основан на способности изделия пропускать воду при наличии перепада давлений над двумя параллельными поверхностями.
1. МЕТОД ОТБОРА ОБРАЗЦОВ
1.1. Испытание проводят одновременно на трех образцах.
Образцами для испытаний могут служить целые изделия.
При сложном фасоне изделий из них выпиливают образцы размером 100 x 100 x 65 мм.
2. АППАРАТУРА И МАТЕРИАЛЫ
2.1. Цилиндр стеклянный или металлический внутренним диаметром не менее 35 мм и высотой не менее 300 мм с отводным штуцером, расположенным на высоте 250 мм.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 5496-67 Постановлением Госстандарта СССР от 25.08.1978 N 2337 с 1 января 1980 года введен в действие ГОСТ 5496-78. |
Трубка соединительная резиновая по ГОСТ 5496-67.
Парафин по ГОСТ 16960-71.
Замазка Менделеева.
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Подготовленные образцы высушивают до постоянной массы при температуре не ниже 105 °C в лабораторном сушильном шкафу.
Образцы, взятые непосредственно после обжига, высушиванию не подвергаются.

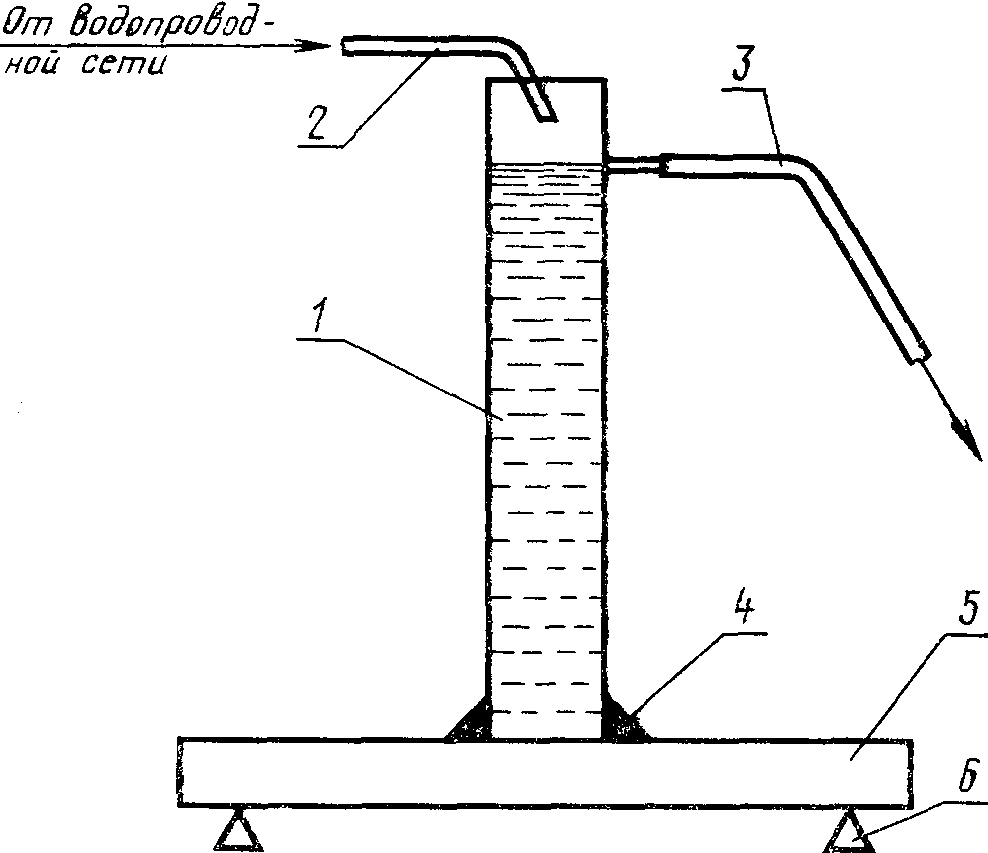

3.2. Собирают прибор для определения водопроницаемости (чертеж), состоящий из цилиндра с отводным штуцером и резиновых трубок для присоединения к водопроводной сети и канализации.
1 - цилиндр; 2, 3 - резиновый шланг; 4 - герметизирующая
замазка; 5 - образец; 6 - опора
Цилиндр приклеивают замазкой Менделеева или пластилином к образцу, предварительно высушенному и охлажденному.
После этого все поверхности изделия, кроме нижней стороны, покрывают парафином.
Подготовленные таким образом образцы устанавливают на две опоры.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Цилиндр заполняют водой из водопроводной сети и устанавливают такую скорость подачи воды, чтобы она тонкой струей постепенно вытекала из сливного патрубка. Это обеспечивает постоянство давления и считается началом испытания.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. За результат испытания принимают время, в течение которого на противоположной стороне образца визуально не будет обнаружено капель воды.
Время испытаний на водопроницаемость указано в нормативно-технической документации на соответствующие изделия.
