Постановлением Государственного комитета стандартов Совета Министров СССР от 11 сентября 1975 г. N 2382 срок введения установлен

Постановлением Госстандарта СССР от 25.04.86 N 1068 срок действия продлен

* Переиздание (март 1988 г.) с Изменениями N 1, 2, утвержденными в сентябре 1980 г., апреле 1986 г. (ИУС 11-80, 8-86).

Настоящий стандарт распространяется на непропитанные деревянные шпалы для железных дорог шириной колеи 600, 750 и 900 мм.

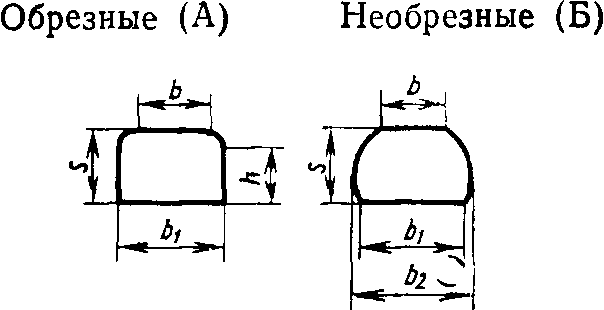

1.1. По форме поперечного сечения шпалы подразделяют на два вида - обрезные и необрезные (см. чертеж).

1.2. В зависимости от размеров поперечного сечения для каждого вида устанавливаются три типа шпал: I, II, III.

1.3. Размеры поперечных сечений шпал должны соответствовать указанным в табл. 1.

1.4. Размеры поперечных сечений установлены для шпал с влажностью древесины не более 22%. При большей влажности шпалы из древесины хвойных пород должны быть изготовлены с припуском на усушку по ГОСТ 6782.1-75, а шпалы из древесины лиственных пород - по ГОСТ 6782.2-75.

1.5. Длина шпал, мм, должна быть:

для колеи 600 мм - 1200

для колеи 750 мм - 1500

для колеи 900 мм - 1700.

1.6. Предельные отклонения по размерам шпал всех типов, мм, не должны быть более:

1.6.1. Предельные отклонения по высоте пропиленной части боковых сторон обрезных шпал всех типов даются только в плюсовую сторону до толщины шпалы.

Обрезные шпалы, имеющие минусовые отклонения по высоте пропиленной части боковых сторон, переводят в соответствующие типы необрезных шпал.

2.1. Шпалы должны быть изготовлены из древесины сосны, ели, пихты, лиственницы, березы.

(Измененная редакция, Изм. N 1, 2).

2.2. Влажность древесины шпал не нормируется.

2.3. Качество древесины шпал должно соответствовать нормам, указанным в табл. 2.

Примечания:

1. Пороки древесины по ГОСТ 2140-81, не указанные в табл. 2, допускаются.

2. (Исключено, Изм. N 2).

(Измененная редакция, Изм. N 2).

2.4. Непараллельность пластей, а в обрезных шпалах и боковых сторон дается в пределах норм отклонений по толщине и ширине шпалы, предусмотренных п. 1.6.

2.5. Неперпендикулярность торцов к продольной оси шпалы не допускается более 20 мм по толщине и ширине шпалы.

2.6. Непропиленные поверхности шпал (обрезных и необрезных) должны быть очищены от коры и луба. Сучки и ребристая закомелистость должны быть срезаны вровень с поверхностью шпал; при этом срез может быть плоским.

(Измененная редакция, Изм. N 2).

2.7. Шпалы до укладки на путь должны быть пропитаны антисептиками. Качество пропитки шпал антисептиками - по ГОСТ 20022.5-75.

(Измененная редакция, Изм. N 1).

2.8. Шпалы должны поставляться рассортированными по типам и породам.

2.9. Поставка шпал в количественных соотношениях по типам, размерам и породам должна производиться по спецификации потребителя.

3.1. Шпалы принимают партиями. Партией считается количество шпал, оформленное одним документом о качестве, содержащим:

наименование предприятия-изготовителя, местонахождение и товарный знак;

тип, вид, длину шпал и породу древесины;

количество шпал в партии;

обозначение стандарта.

(Измененная редакция, Изм. N 2).

3.2. Приемку шпал по качеству и размерам осуществляют отбором выборки в количестве 3% от партии. При обнаружении в выборке хотя бы одной шпалы, не соответствующей требованиям настоящего стандарта, осуществляют сплошной контроль всей партии шпал.

3.3. Приемку шпал по количеству осуществляют пересчетом в штуках.

4.1. Размеры шпал проверяют металлической рулеткой по ГОСТ 7502-80. Допускается проверять размеры поперечного сечения шпал металлической линейкой по ГОСТ 427-75.

(Измененная редакция, Изм. N 1).

4.2. Ширину пластей шпал измеряют в самом узком месте на участке длиной 200 мм, отстоящем на расстоянии 250 мм от вершинного торца шпалы.

4.3. Определение и измерение пороков и дефектов обработки древесины - по ГОСТ 2140-81.

Сучки измеряют по расстоянию между касательными и контуру сучка, проведенными параллельно продольной оси шпалы.

4.4. Определение влажности древесины шпал - по ГОСТ 16588-79.

5.1. На торец каждой шпалы должна быть нанесена маркировка с указанием типа, вида, длины, породы древесины и условного знака предприятия-изготовителя. Маркировка должна быть четкой и производиться отбойным клеймением или стойкой краской.

5.2. Шпалы должны быть уложены в пакеты. Формирование, упаковывание и маркирование пакетов и блок-пакетов шпал - по ГОСТ 19041-85.

Транспортная маркировка пакетов - по ГОСТ 14192-77.

5.3. Транспортирование шпал производят всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте каждого вида.

5.2; 5.3 (Измененная редакция, Изм. N 2).

5.4. (Исключен, Изм. N 2).

5.5. Шпалы хранят в штабелях на складах, очищенных от щепы, коры, опилок, травы и мусора.

5.5.1. Каждый штабель шпал должен быть уложен на фундамент, который устраивают из переносных железобетонных, бетонных или деревянных опор (балок). Высота фундамента должна быть не менее 400 мм. В местах с большим количеством осадков фундамент должен быть высотой 750 мм. Фундаменты каждого штабеля должны быть прочными и находиться на одном горизонтальном уровне. Деревянные элементы фундамента должны быть пропитаны антисептиками.

5.5.2. При хранении шпал на складах свыше 10 сут. каждый горизонтальный ряд шпал в штабеле должен быть отделен от другого прокладками из здоровой окоренной древесины.

(Измененная редакция, Изм. N 2).

5.5.3. В горизонтальных рядах между шпалами должны быть промежутки шириной от 20 до 40 мм.

5.6. Штабели должны быть устойчивы. Высота штабелей должна быть не более 12 м.
