Постановлением Государственного комитета стандартов Совета Министров СССР от 11 сентября 1975 г. N 2382 срок введения установлен

Проверен в 1986 г. Постановлением Госстандарта от 25.04.86 N 1067 срок действия продлен

Переиздание июль 1987 г., с Изменениями N 1, 2 утвержденными в сентябре 1980 г., апреле 1986 г. (ИУС 11-80, 8-86).

Настоящий стандарт распространяется на непропитанные переводные деревянные брусья для стрелочных переводов железных дорог шириной колеи 600, 750 и 900 мм.

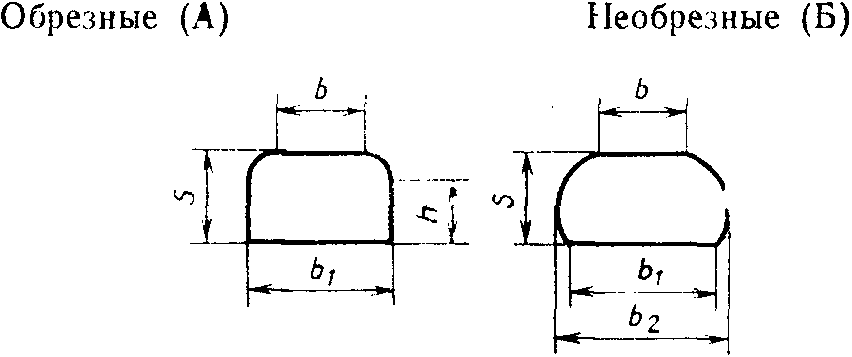

1.1. По форме поперечного сечения переводные брусья подразделяют на два вида - обрезные и необрезные (см. чертеж).

1.2. В зависимости от размеров поперечного сечения устанавливаются четыре типа обрезных брусьев: I, II, III, IV и три типа необрезных брусьев: I, II, III.

1.3. Размеры поперечных сечений брусьев должны соответствовать указанным в табл. 1.

1.4. Размеры поперечных сечений установлены для брусьев с влажностью древесины не более 22%. При большей влажности брусья из древесины хвойных пород должны быть изготовлены с припуском на усушку по ГОСТ 6782.1-75, а брусья из древесины лиственных пород - по ГОСТ 6782.2-75.

1.5. Длина брусьев, мм, должна быть:

для колеи 600 и 750 мм - 1300; 1500; 1650; 1800; 2000; 2200; 2400; 2600; 2800; 3000

для колеи 900 мм - 1600; 1800; 2000; 2200; 2400; 2600; 2800; 3000; 3200; 3500.

1.6. Предельные отклонения по размерам брусьев всех типов, мм, не должны быть более:

1.6.1. Предельные отклонения по высоте пропиленной части боковых сторон обрезных брусьев всех типов даются только в плюсовую сторону до толщины бруса.

Обрезные брусья, имеющие минусовые отклонения по высоте пропиленной части боковых сторон, переводят в соответствующие типы необрезных брусьев.

2.1. Брусья должны быть изготовлены из древесины сосны, ели, пихты, лиственницы, березы.

(Измененная редакция, Изм. N 1, 2).

2.2. Влажность древесины брусьев не нормируется.

2.3. Качество древесины брусьев должно соответствовать нормам, указанным в табл. 2.

Примечания:

1. Пороки древесины по ГОСТ 2140-81, не указанные в табл. 2, допускаются.

2. Одновременное наличие в брусе метиковых и морозных трещин не допускается.

3. (Исключено, Изм. N 2).

(Измененная редакция, Изм. N 2).

2.4. Непараллельность пластей, а в обрезных брусьях и боковых сторон, дается в пределах норм отклонений по толщине и ширине бруса, предусмотренных п. 1.6.

2.5. Неперпендикулярность торцов к продольной оси бруса не допускается более 20 мм по толщине и ширине бруса.

2.6. Непропиленные поверхности брусьев (обрезных и необрезных) должны быть очищены от коры и луба. Сучки и ребристая закомелистость должны быть срезаны вровень с поверхностью бруса; при этом срез может быть плоским.

(Измененная редакция, Изм. N 2).

2.7. Брусья поставляют комплектами. Комплект должен состоять из брусьев одного типа и одной породы древесины в количестве, необходимом для укладки одного стрелочного перевода.

Еловые и пихтовые или сосновые и кедровые брусья могут находиться в одном комплекте.

2.8. Брусья до укладки на путь должны быть пропитаны антисептиками. Качество пропитки антисептиками - по ГОСТ 20022.0-76.

(Измененная редакция, Изм. N 1).

2.9. Поставка брусьев в количественных соотношениях по типам, комплектам и породам должна производиться по спецификации потребителя.

3.1. Приемку брусьев производят партиями. Партией считают количество комплектов брусьев, оформленное одним документом о качестве, содержащим:

наименование организации, в систему которой входит предприятие-изготовитель;

наименование предприятия-изготовителя, местонахождение и товарный знак;

тип, вид брусьев и пород древесины;

количество комплектов и брусьев в партии;

обозначение настоящего стандарта.

(Измененная редакция, Изм. N 2).

3.2. Приемку по качеству и размерам осуществляют сплошным контролем брусьев в партии.

3.3. Приемку брусьев по количеству осуществляют пересчетом комплектов и брусьев в партии.

4.1. Размеры брусьев проверяют металлической рулеткой по ГОСТ 7502-80. Допускается проверять размеры поперечного сечения брусьев металлической линейкой по ГОСТ 427-75.

(Измененная редакция, Изм. N 1).

4.2. Ширину пластей брусьев измеряют в самом узком месте на участке длиной 200 мм, отстоящем на расстоянии 250 мм от вершинного торца бруса.

4.3. Определение и измерение пороков и дефектов обработки древесины - по ГОСТ 2140-81.

Сучки измеряют по расстоянию между касательными к контуру сучка, проведенными параллельно продольной оси бруса.

4.4. Определение влажности древесины брусьев - по ГОСТ 16588-79.

5.1. На торец каждого бруса должна быть нанесена маркировка с указанием типа, вида, длины бруса, породы древесины и условного знака предприятия-изготовителя. Маркировка должна быть четкой и производиться отбойным клеймением или стойкой краской.

Брусья должны быть уложены в пакеты. Формирование, упаковывание и маркирование пакетов и блок-пакетов по ГОСТ 19041-85.

Допускается поставка брусьев в непакетированном виде с согласия потребителя.

5.2. Транспортирование брусьев производят всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте каждого вида.

5.1, 5.2. (Измененная редакция, Изм. N 2).

5.3. (Исключен, Изм. N 2).

5.4. Брусья хранят в штабелях на складах, очищенных от щепы, коры, опилок, травы и мусора.

При хранении брусьев на складах свыше 10 сут. каждый горизонтальный ряд брусьев в штабеле должен быть отделен от другого ряда прокладками из здоровой окоренной древесины.

(Измененная редакция, Изм. N 2).

5.4.1. Каждый штабель брусьев должен быть уложен на фундамент, который устраивается из переносных железобетонных, бетонных или деревянных опор (балок). Высота фундамента должна быть не менее 400 мм. В местах с большим количеством осадков фундамент должен быть высотой 750 мм. Фундаменты каждого штабеля должны быть прочными и находиться на одном горизонтальном уровне. Деревянные элементы фундамента должны быть пропитаны антисептиками.

5.4.2. Каждый горизонтальный ряд брусьев должен быть отделен от другого прокладками из здоровой окоренной древесины или перекрещивающимся рядом брусьев.

5.4.3. В горизонтальных рядах между брусьями должны быть промежутки шириной от 20 до 40 мм.

5.5. Штабели должны быть устойчивы. Высота штабелей должна быть не более 12 м.
