ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАШИНЫ ЭЛЕКТРИЧЕСКИЕ ВРАЩАЮЩИЕСЯ

ОБОЗНАЧЕНИЯ БУКВЕННЫЕ УСТАНОВОЧНО-ПРИСОЕДИНИТЕЛЬНЫХ

И ГАБАРИТНЫХ РАЗМЕРОВ

Rotating electrical machines.

Letter symbols of fixing and overall dimensions

ГОСТ 4541-70*

Список изменяющих документов

(в ред. Изменения N 1, утв. в сентябре 1984 г.)

Группа Е56

Взамен ГОСТ 4541-48

ИС МЕГАНОРМ: примечание.

Текст дан в соответствии с официальным текстом документа.

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 26 февраля 1970 г. N 235. Срок введения установлен

с 1 января 1971 года

Проверен в 1984 г.

* Переиздание (ноябрь 1984 г.) с Изменением N 1, утвержденным в сентябре 1984 г. (ИУС 12-84).

1. Настоящий стандарт распространяется на вновь проектируемые и модернизируемые вращающиеся электрические машины и преобразовательные агрегаты и устанавливает буквенные обозначения установочно-присоединительных и габаритных размеров.

2. Номера чертежей с примерами буквенных обозначений установочно-присоединительных и габаритных размеров электрических машин и концов валов указаны в табл. 1.

Таблица 1

Обозначение форм исполнения электрических машин по ГОСТ 2479-79	Номера чертежей с примерами простановки буквенных обозначений
	Электрические машины	Концы валов
1М1 (кроме 1М16, 1М17)	1	10, 11
1М2 (кроме 1М22)	2	10, 11
1М3 (кроме 1М38)	3	10, 11
1М4	4	10, 11
1М5	5	10, 11
1М62, 1М65, 1М66	6	10, 12
1М70, 1М71, 1М72, 1М73	7	10, 11
Агрегаты преобразовательные двухмашинные	8	-
Агрегаты преобразовательные трехмашинные	9	10

(Измененная редакция, Изм. N 1).

3. Буквенные обозначения установочно-присоединительных и габаритных размеров отдельных видов электрических машин и агрегатов с иными конструктивными разновидностями монтажных поверхностей и форм исполнения, не предусмотренных табл. 1, рекомендуется устанавливать аналогично приведенным в настоящем стандарте.

4. Для обозначений установочно-присоединительных и габаритных размеров электрических машин и преобразовательных агрегатов следует применять строчные буквы латинского и греческого алфавитов с подстрочными индексами:

b - для ширины (в направлении, перпендикулярном к оси вала);

d - для диаметров;

h - для высоты;

l - для длины (в направлении оси вала);

r - для радиусов;

t - для размеров в шпоночных соединениях;

- для угловых размеров.

Примечание. Высоту оси вращения (h) проставляют без подстрочного индекса.

5. Подстрочные индексы к буквенным обозначениям следует устанавливать в зависимости от следующего их назначения:

1 - 9 - для концов валов;

10 - 19 - для размеров лап и фундаментных плит (рам);

20 - 29 - для размеров фланца;

30 - 80 - для остальных установочно-присоединительных размеров;

80 и более - для размеров агрегатов и специальных машин.

6. Буквенные обозначения установочно-присоединительных и габаритных размеров должны соответствовать указанным на черт. 1 - 12 и в табл. 2.

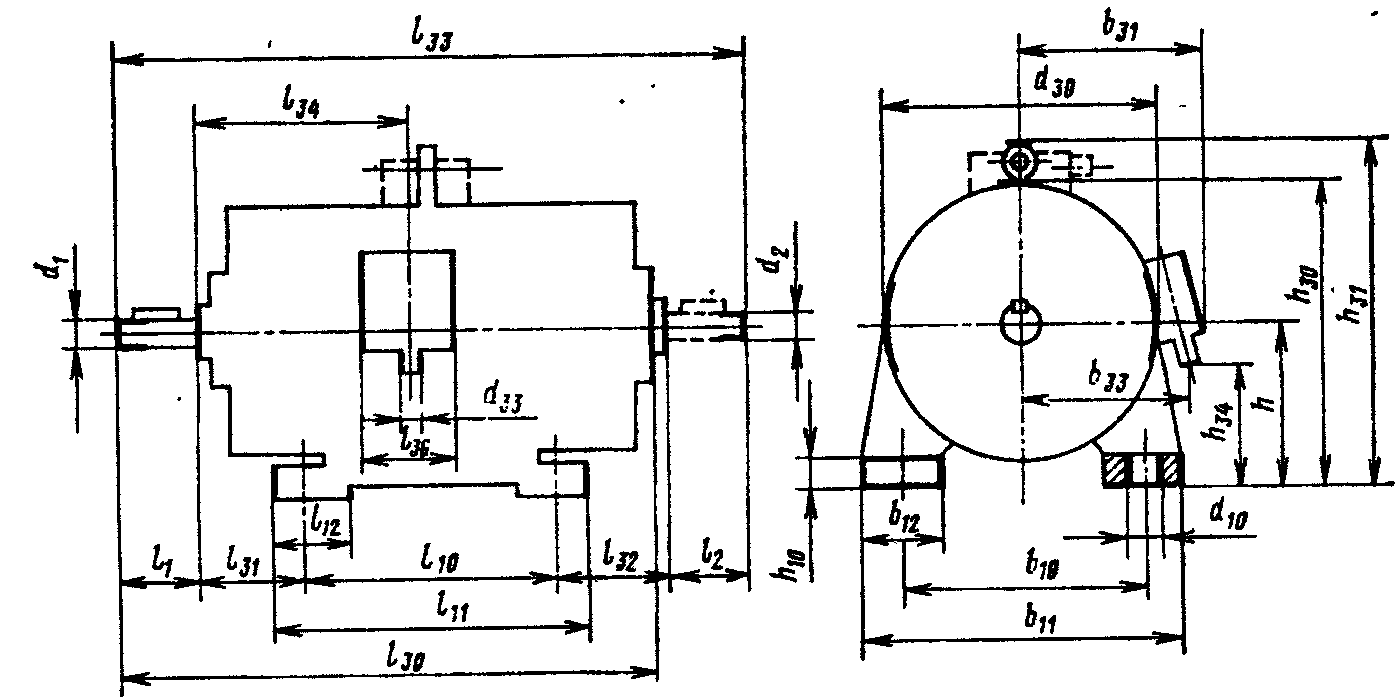

Электрическая машина группы 1М1

Черт. 1

Электрическая машина группы 1М2

Черт. 2

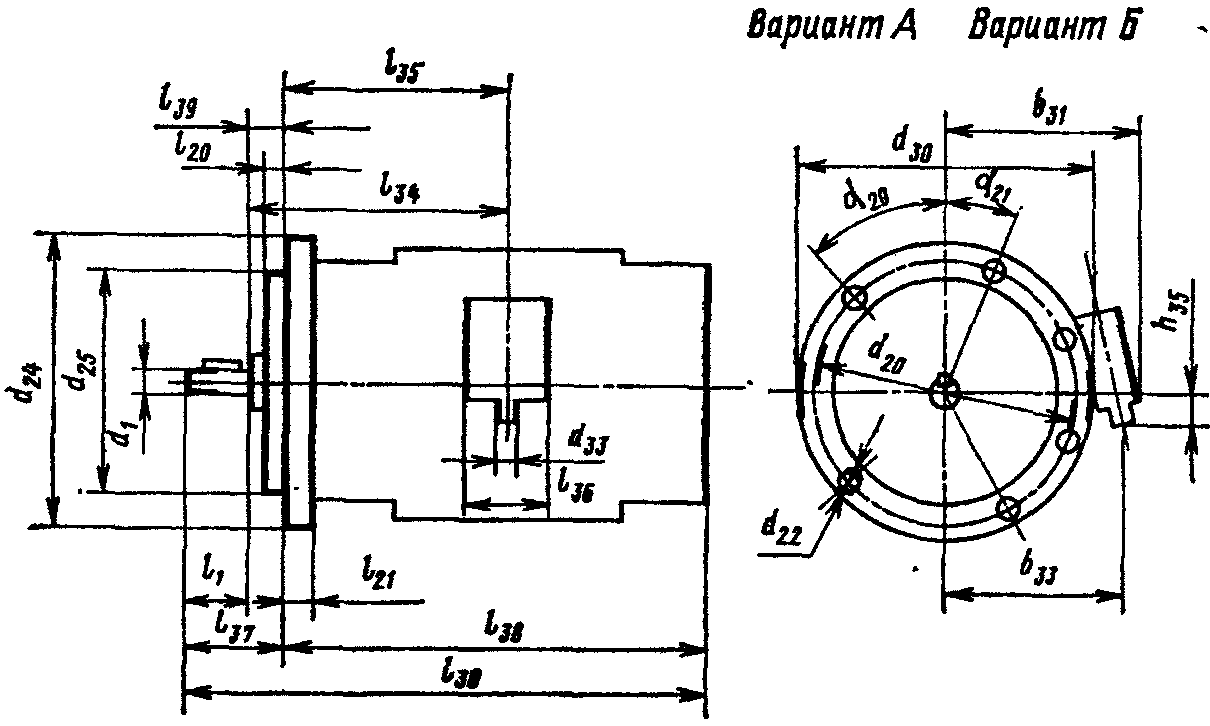

Электрическая машина группы 1М3

Черт. 3

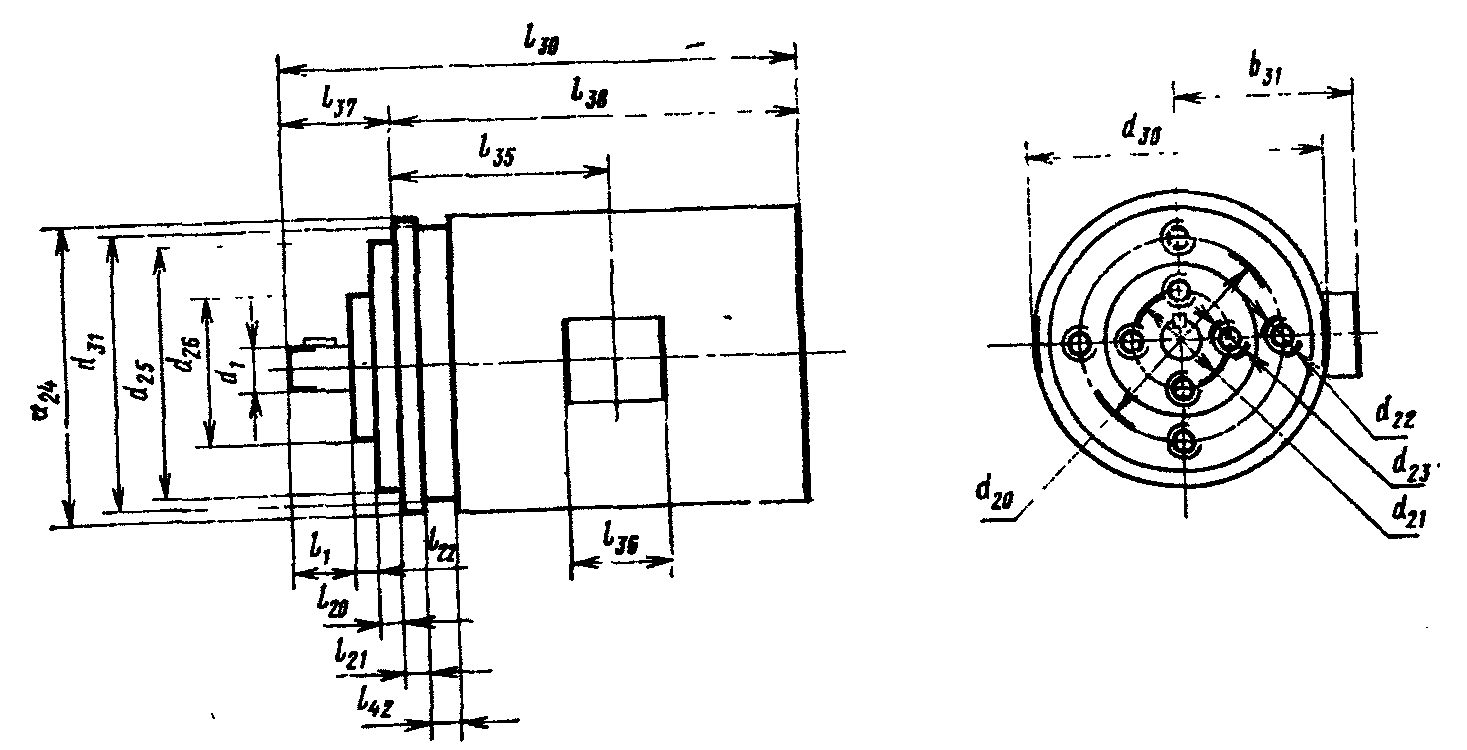

Электрическая машина группы 1М4

Черт. 4

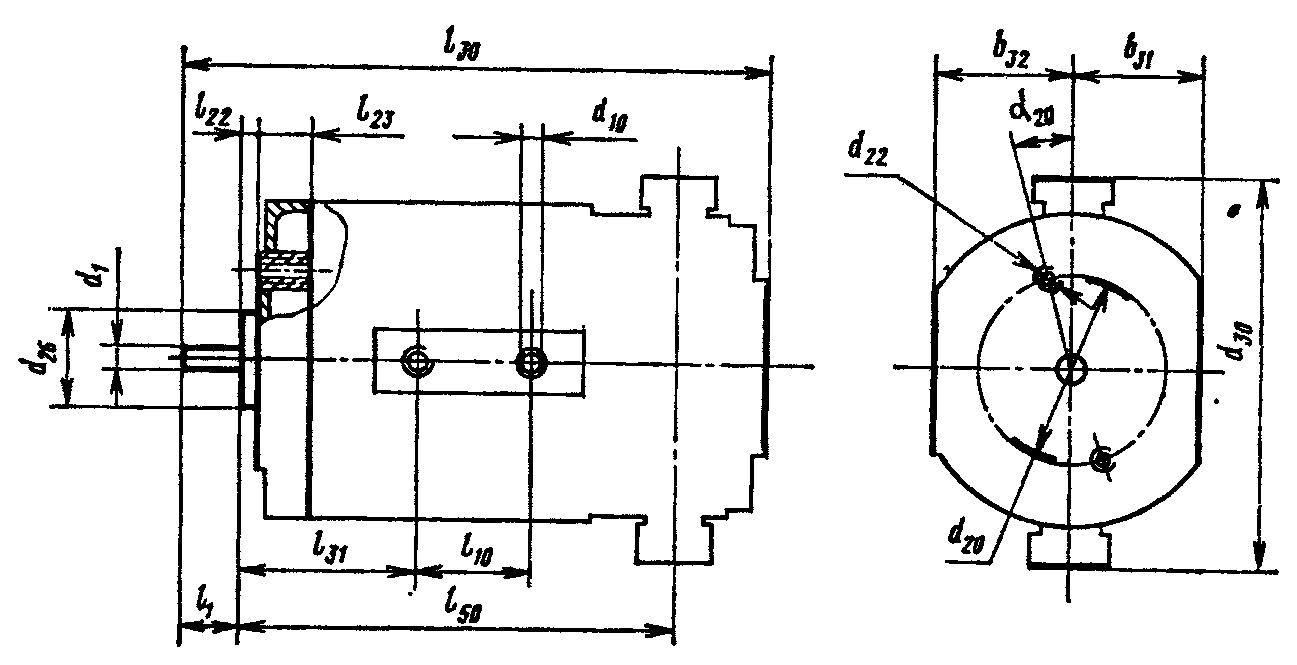

Электрическая машина группы 1М5

Черт. 5

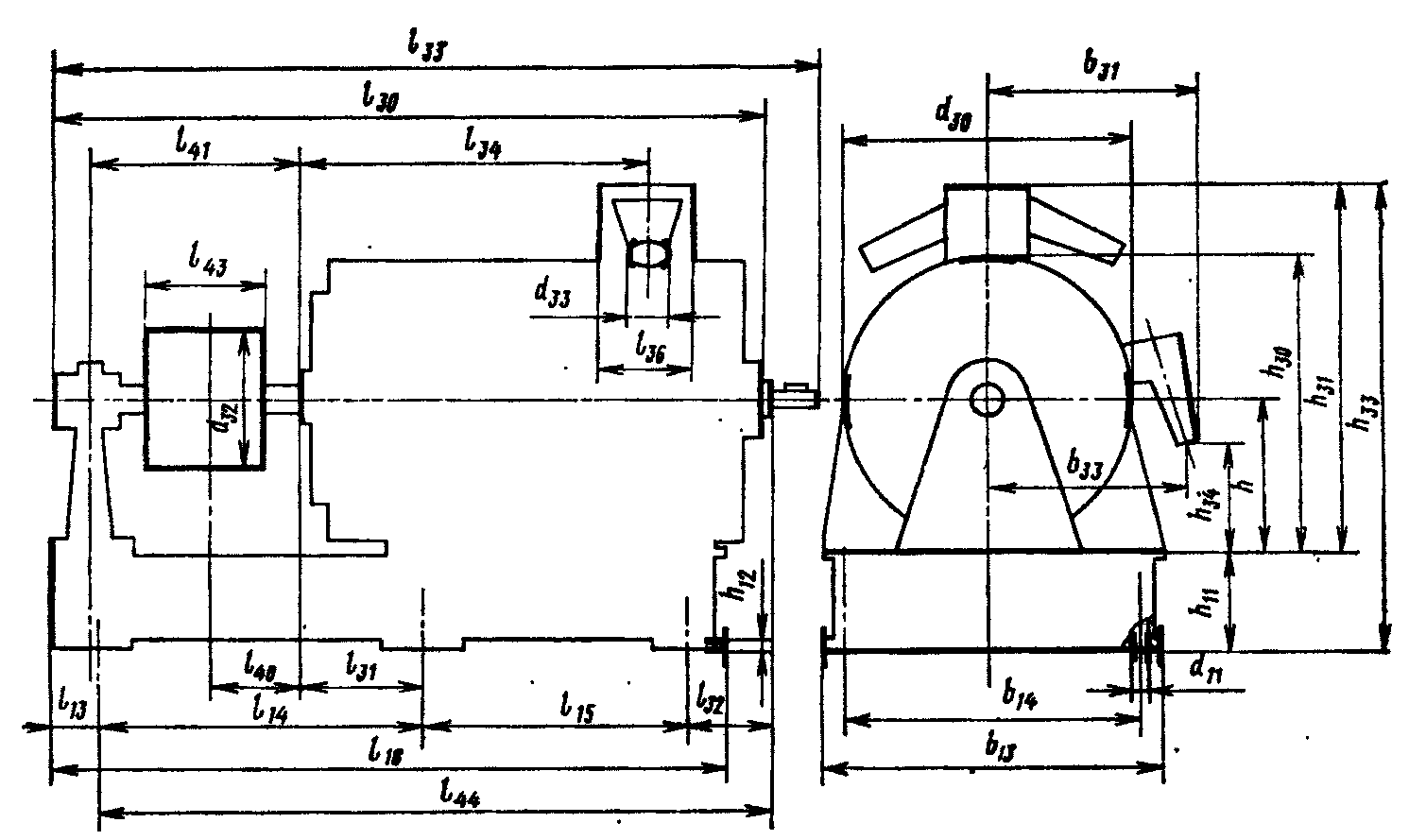

Электрическая машина группы 1М6

Черт. 6

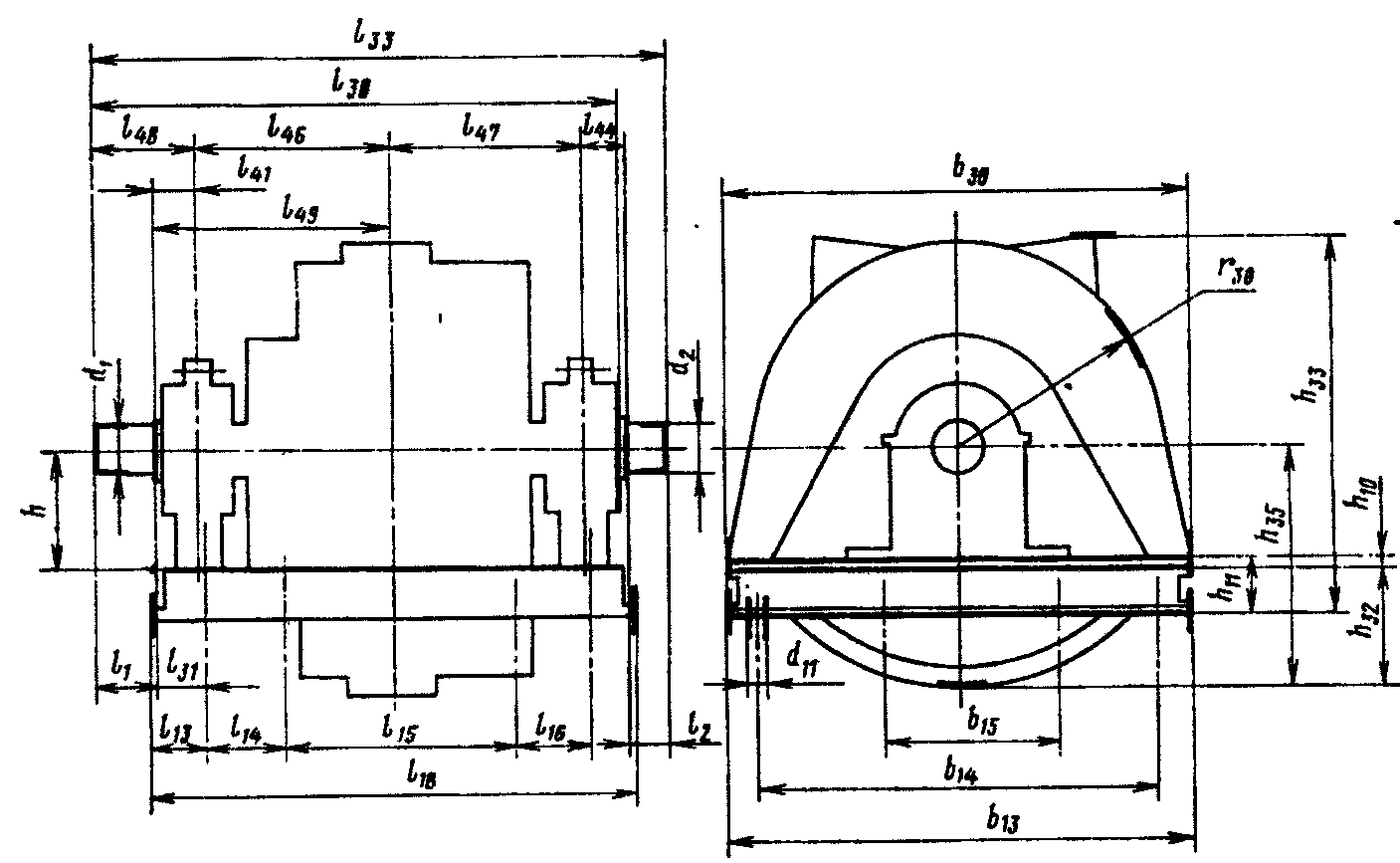

Электрическая машина группы 1М7

Черт. 7

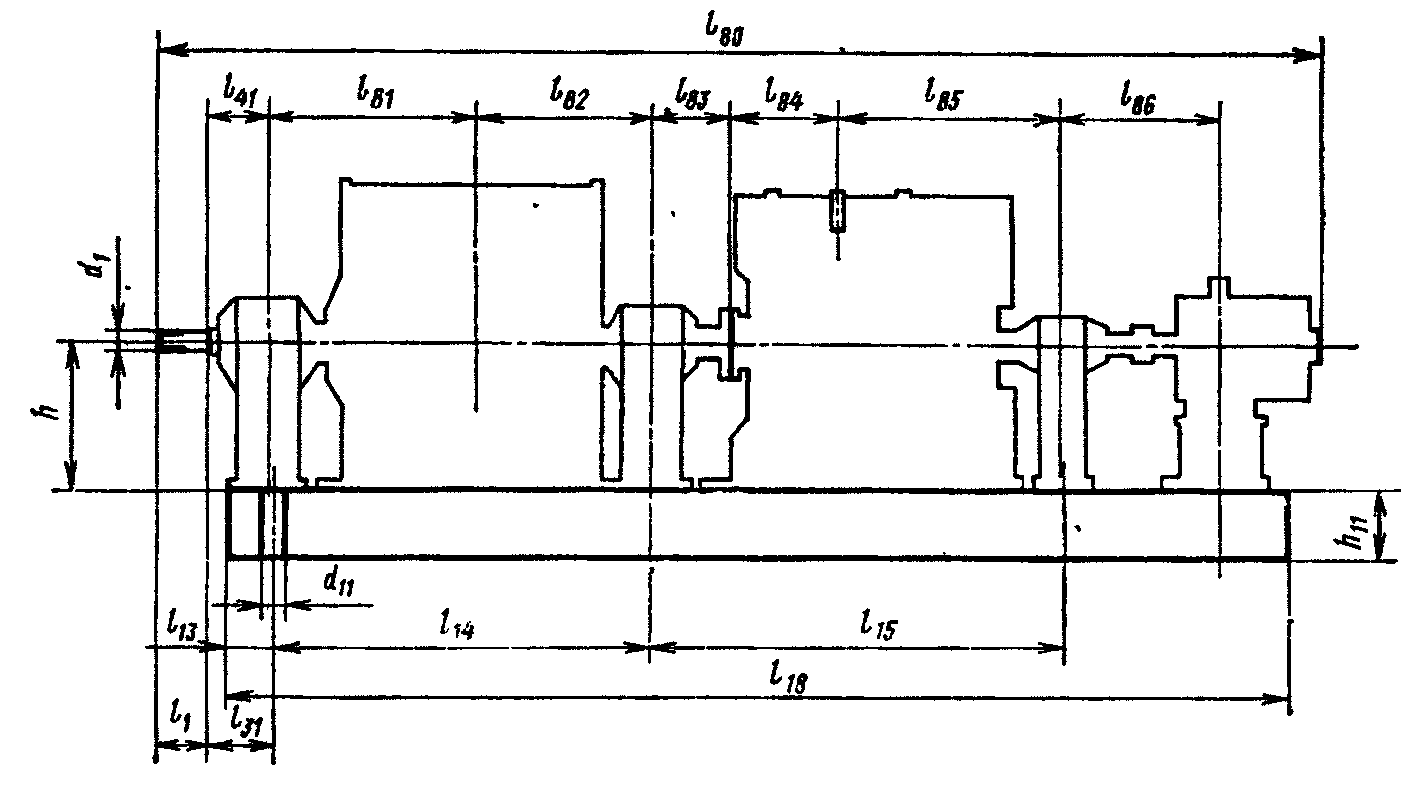

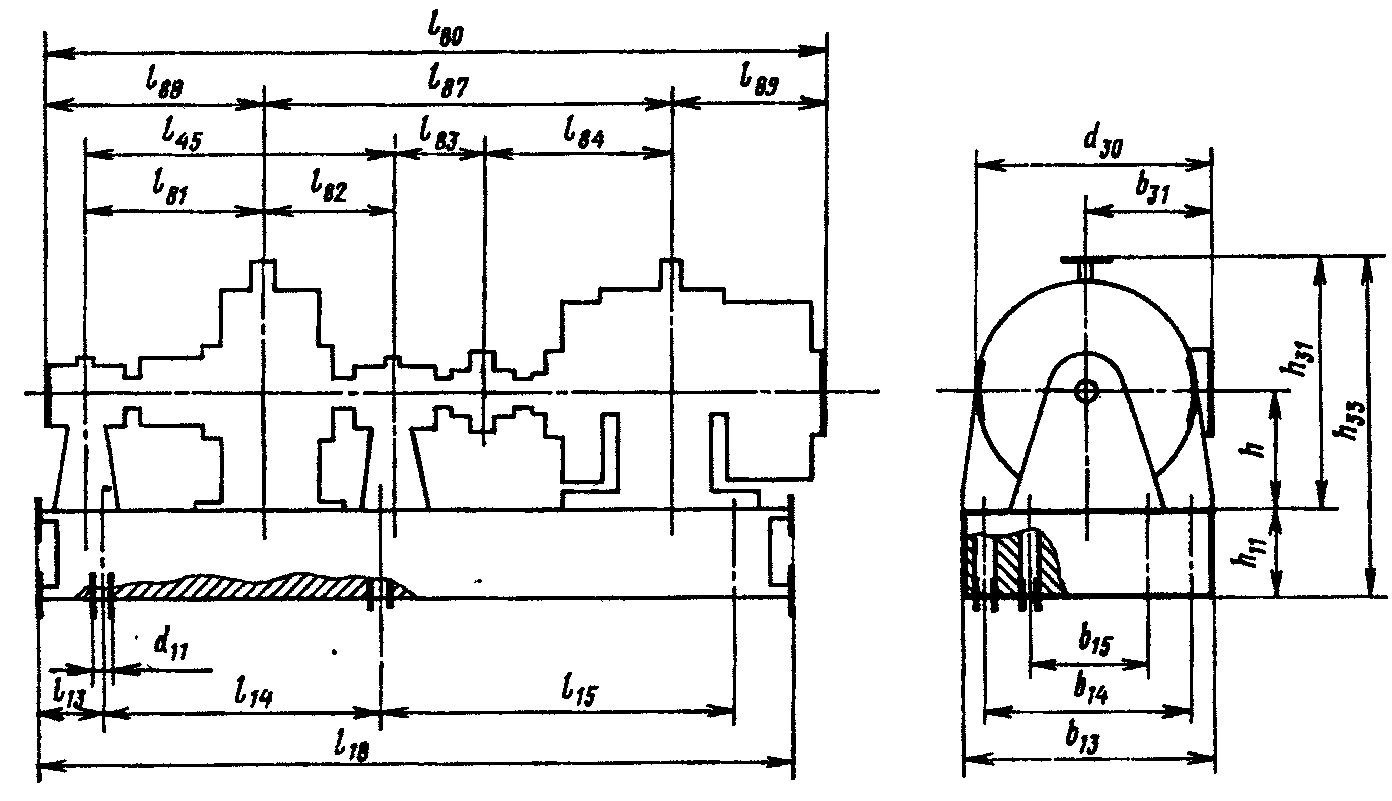

Агрегаты преобразовательные двухмашинные

Черт. 8

Агрегаты преобразовательные трехмашинные

Черт. 9

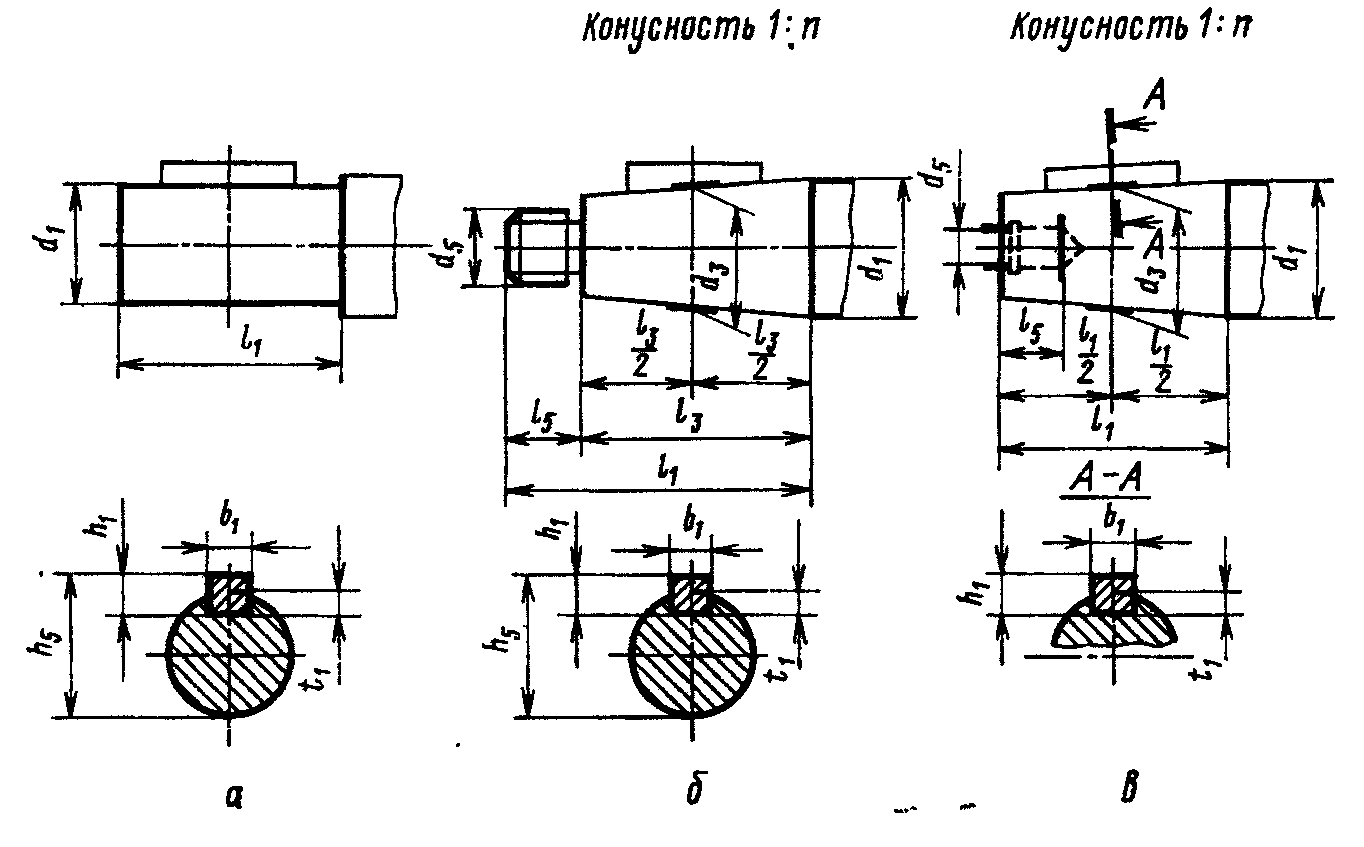

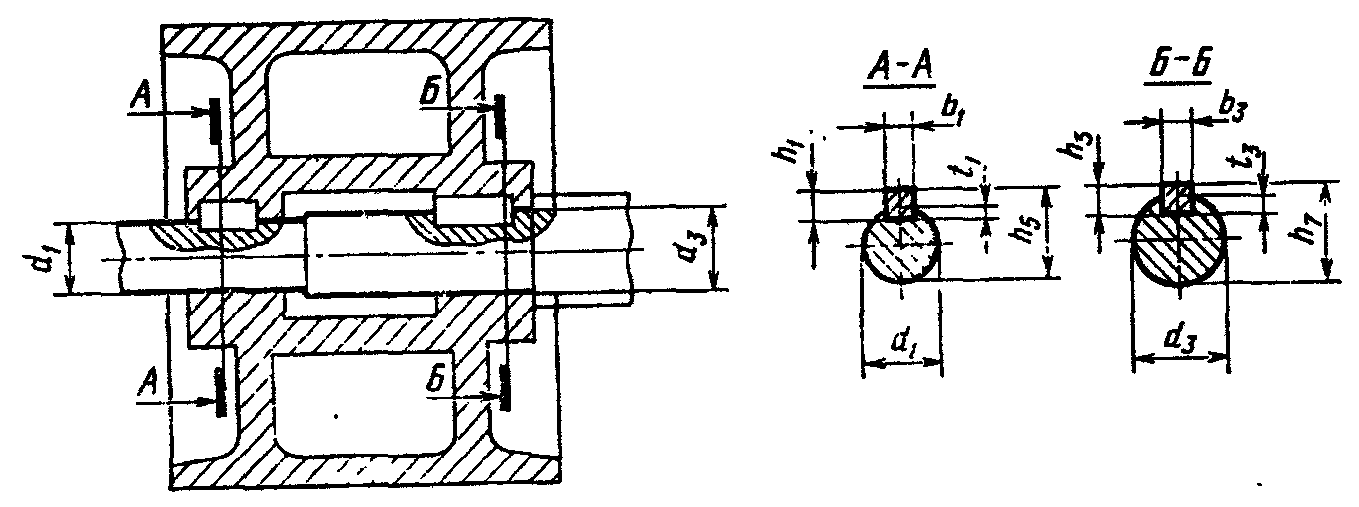

Выступающий конец вала электрической машины

Черт. 10

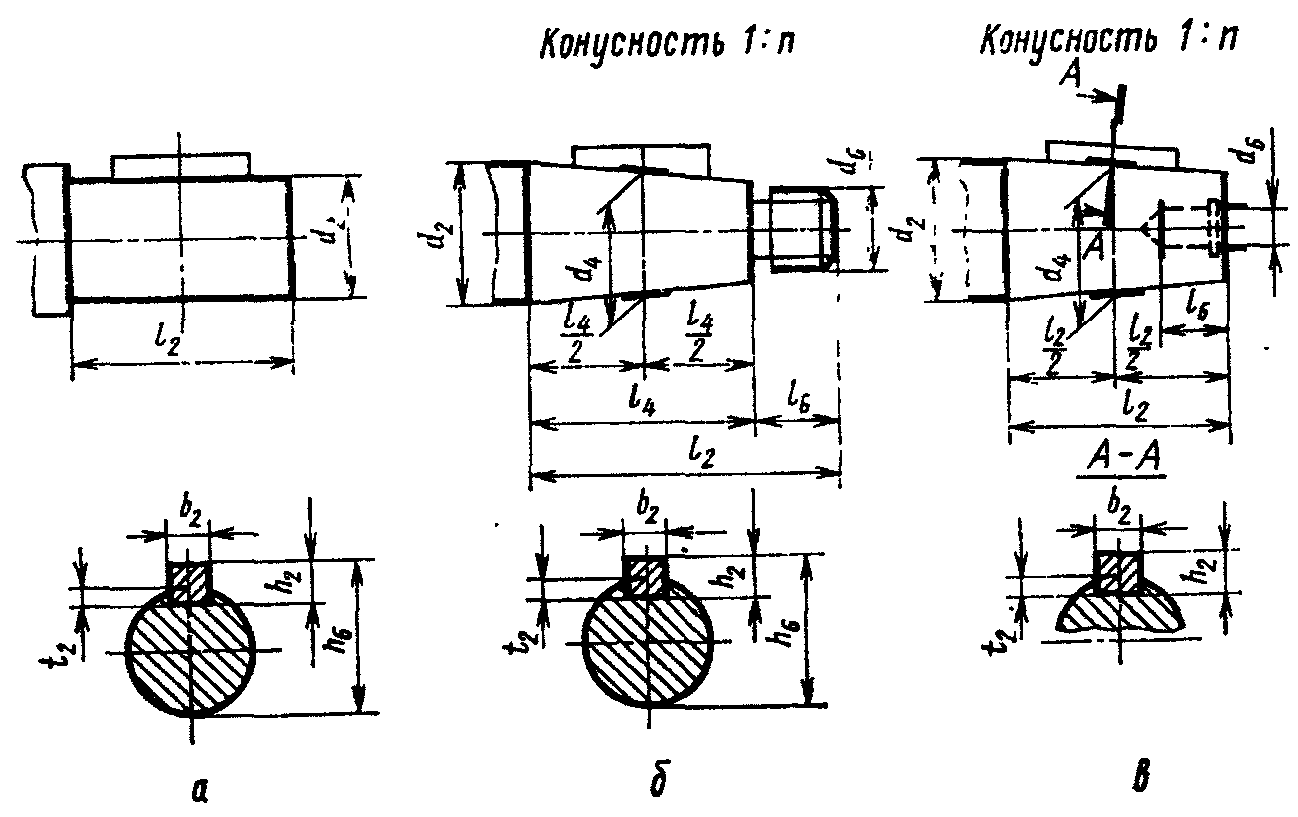

Второй выступающий конец вала электрической машины

Черт. 11

Участок вала под посадку шкива

Черт. 12

Таблица 2

Буквенные обозначения	Описание размеров	Номера чертежей с примерами простановки буквенных обозначений
b₁, b₃	Ширина шпонки на выступающем конце вала	10, 12
b₂	Ширина шпонки на втором выступающем конце вала	11
b₁₀	Расстояние между осями отверстий под крепежные болты в лапах	1, 2
b₁₁	Ширина по лапам	1, 2
b₁₂	Ширина опорной части лапы	1, 2
b₁₃	Ширина фундаментной плиты (рамы)	6, 7, 8
b₁₄, b₁₅	Расстояние между осями отверстий в фундаментной плите (раме)	6, 7, 8
b₃₀	Ширина машины	7
b₃₁, b₃₂	Расстояние от оси машины до выступающей внешней части коробки выводов или другой наиболее выступающей детали, установленной сбоку машины	1, 2, 3, 4, 5, 6, 8
b₃₃	Расстояние от оси машины до оси ввода кабеля в клеммную коробку	1, 2, 3, 6
d₁	Диаметр выступающего цилиндрического конца вала, диаметр посадочного участка вала под шкиф или диаметр большого основания конуса при коническом конце вала	1, 2, 3, 4, 5, 7, 9, 10, 12
d₂	Диаметр второго выступающего цилиндрического конца вала или диаметр большого основания конуса при коническом конце вала	1, 7, 11
d₃	Диаметр среднего сечения выступающего конического конца вала или второго посадочного участка вала под шкив	10, 12
d₄	Диаметр среднего сечения второго выступающего конического конца вала	11
d₅	Диаметр резьбовой части (наружной или внутренней) выступающего конца вала	10
d₆	Диаметр резьбовой части (наружной или внутренней) второго выступающего конца вала	11
d₁₀	Диаметр отверстия в лапе или непосредственно в корпусе	1, 2, 5
d₁₁	Диаметр отверстия в станине или в фундаментной плите	6, 7, 8, 9
d₂₀	Диаметр окружности расположения центров отверстий на крепительном фланце	2, 3, 4, 5
d₂₁	Диаметр окружности расположения центров резьбовых отверстий на малой заточке фланца	4
d₂₂	Диаметр отверстия (гладкого или резьбового) в крепительном фланце	2, 3, 4, 5
d₂₃	Диаметр резьбовых отверстий на малой центрирующей заточке крепительного фланца	4
d₂₄	Наружный диаметр крепительного фланца или диаметр окружности, в которую может вписываться фланец любой формы	2, 3, 4
d₂₅	Диаметр центрирующей заточки (выточки) крепительного фланца	2, 3, 4
d₂₆	Диаметр малой центрирующей заточки крепительного фланца	4, 5
d₃₀	Наибольший диаметр машины или диаметр окружности, описанной вокруг машины любой формы без учета рым-болта, клеммной коробки или лап	1, 2, 3, 4, 5, 6, 8
d₃₁	Диаметр выточки корпуса	4
d₃₂	Наружный диаметр шкива	6
d₃₃ <*>	Диаметр отверстия для кабеля	1, 2, 3, 6
d₃₄ <*>	Наибольший диаметр провода, кабеля, металлического рукава или газовой трубы, присоединяемых к коробке выводов
l₁	Длина выступающего конца вала	1, 2, 3, 4, 5, 7, 9, 10
l₂	Длина второго выступающего конца вала	1, 7, 11
l₃	Длина конической части выступающего конца вала	10
l₄	Длина конической части второго выступающего конца вала	11
l₅	Длина резьбовой части или резьбового отверстия конца вала	10
l₆	Длина резьбовой части или резьбового отверстия второго выступающего конца вала	11
l₁₀	Расстояние между осями отверстий под крепежные болты (в лапах, станине, корпусе)	1, 2, 5
l₁₁	Длина по лапам	1, 2
l₁₂	Длина опорной части лапы	1, 2
l₁₃	Расстояние от края фундаментной плиты (рамы) до оси ближайшего отверстия в фундаментной плите (раме)	6, 7, 8, 9
l₁₄, l₁₅, l₁₆	Расстояние между осями отверстий в фундаментной плите (раме)	6, 7, 8, 9
l₁₈	Длина фундаментной плиты (рамы)	6, 7, 8, 9
l₂₀	Длина центрирующей заточки или центрирующей выточки крепительного фланца	2, 3, 4
l₂₁	Толщина крепительного фланца	2, 3, 4
l₂₂	Длина малой центрирующей заточки	4, 5
l₂₃	Высота подшипникового щита	5
l₃₀	Общая длина машины с одним выступающим концом вала	1, 2, 3, 4, 5, 6, 7
l₃₁	Расстояние от заплечика выступающего конца вала машины до оси ближайшего отверстия в лапе или фундаментной плите (раме)	1, 2, 5, 6, 7, 9
l₃₂	Расстояние от заплечика второго выступающего конца вала до оси ближайшего отверстия в лапе или в фундаментной плите (раме)	1, 6
l₃₃	Общая длина машины с двумя выступающими концами вала	1, 6, 7
l₃₄	Расстояние от заплечика выступающего конца вала до середины коробки выводов	1, 2, 3, 6
l₃₅	Расстояние от опорного торца крепительного фланца (для форм исполнения М₂; М₃; М₄) до середины коробки выводов	2, 3, 4
l₃₆	Длина коробки выводов	1, 2, 3, 4, 6
l₃₇ <*>	Расстояние от торца выступающего конца вала до опорного торца крепительного фланца	2, 3, 4
l₃₈ <*>	Расстояние от опорного торца крепительного фланца до наиболее удаленной точки машины	2, 3, 4
l₃₉	Расстояние от заплечика выступающего конца вала до опорного торца крепительного фланца	2, 3
l₄₀	Расстояние от заплечика вала до середины шкива	6
l₄₁	Расстояние от заплечика выступающего конца вала до оси ближайшего стоякового подшипника	6, 7, 9
l₄₂	Длина выточки корпуса	4
l₄₃	Ширина шкива	6
l₄₄	Расстояние от заплечика второго выступающего конца вала до оси ближайшего стоякового подшипника	6, 7
l₄₅, l₄₆, l₄₇	Расстояние между осями стояковых подшипников машины или от оси машины до оси стоякового подшипника	7, 8
l₄₈	Расстояние от торца выступающего конца вала до оси стоякового подшипника	7
l₄₉	Расстояние от заплечика выступающего конца вала до оси машины	7
l₅₀	Расстояние от оси коллектора до заплечика выступающего конца вала	5
l₈₀	Длина агрегата	8, 9
l₈₁	Расстояние от оси стоякового подшипника до оси машины	8, 9
l₈₂	Расстояние от оси машины до оси второго стоякового подшипника	8, 9
l₈₃	Расстояние от оси ближайшего стоякового подшипника до плоскости разъема соединительной муфты	8, 9
l₈₄	Расстояние от плоскости разъема соединительной муфты до оси второй машины в агрегате	8, 9
l₈₅	Расстояние от оси второй машины в агрегате до оси стоякового подшипника	9
l₈₆	Расстояние от оси третьего стоякового подшипника до оси третьей машины в агрегате	9
l₈₇	Расстояние между осями машин в агрегате	8
l₈₈	Расстояние от торца стоякового подшипника до оси первой машины в агрегате	8
l₈₉	Расстояние от оси второй машины в агрегате до конца агрегата	8
h	Расстояние от опорной поверхности лап до оси вращения вала (высота оси вращения)	1, 2, 6, 7, 8, 9
h₁, h₃	Высота шпонки на выступающем конце вала	10, 12
h₂	Высота шпонки на втором выступающем конце вала	11
h₅, h₇	Расстояние от верхней грани шпонки до противоположной поверхности выступающего цилиндрического конца вала	10, 12
h₆	Расстояние от верхней грани шпонки до противоположной поверхности второго выступающего цилиндрического конца вала	11
h₁₀	Высота лапы	1, 2, 7
h₁₁	Высота фундаментной плиты (рамы)	6, 7, 8, 9
h₁₂	Высота фундаментной плиты (рамы) в местах крепления	6
h₃₀	Расстояние от опорной поверхности лап до наивысшей точки машины (без рым-болта или коробки выводов)	1, 2, 6
h₃₁	Расстояние от опорной поверхности лап до наивысшей точки машины или агрегата, включая рым-болт или коробку выводов	1, 2, 6, 8
h₃₂	Расстояние от опорной поверхности лап до наиболее удаленной части машины, расположенной ниже лап	7
h₃₃	Расстояние от нижней поверхности фундаментной плиты (рамы) до наивысшей точки машины, включая рым-болт или коробку выводов	6, 7, 8
h₃₄	Расстояние от опорной поверхности лап до оси отверстия для кабеля в коробке выводов	1, 2, 6
h₃₅	Расстояние от оси вала машины до оси отверстия для кабеля в коробке выводов	3
h₃₆	Расстояние от оси до нижней точки машины	7
r₃₀	Наибольший радиус корпуса (кожуха машины)	7
t₁, t₃	Глубина паза на выступающем конце вала	10, 12
t₂	Глубина паза под шпонку на втором выступающем конце вала	11
	Угол наклона крепежных отверстий фланца к вертикали при шаге отверстий 4 x 90°	2, 3
	Угол наклона крепежных отверстий фланца к вертикали при шаге отверстий 8 x 45°	2, 3

--------------------------------

<*> В чертежах и каталогах проставлять один из размеров

или

;

или

Чертежи служат лишь для пояснения размеров, приведенных в табл. 2.

Количество размеров, проставляемых в чертежах конкретных исполнений машин, устанавливается применительно к каждому исполнению.

(Измененная редакция, Изм. N 1).

7. При простановке обозначений размеров на рабочих чертежах и в каталогах следует избегать образования замкнутых размерных цепочек, например (см. черт. 8) один из размеров

или

должен быть опущен.

8. В случае одинаковых по форме и размерам обоих выступающих концов вала следует устанавливать обозначения, принятые для первого выступающего конца вала.

9. Буквенные обозначения размеров вентиляционных каналов настоящим стандартом не устанавливаются.

10. Буквенные обозначения на чертежах следует выполнять с наклоном. Допускается применение в обозначениях прямых букв и цифр. Форма и размеры букв латинского и греческого алфавитов и арабских цифр должны соответствовать ГОСТ 2.304-81.

Приложение (Исключено, Изм. N 1).
