ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НАКОНЕЧНИКИ И ГИЛЬЗЫ КАБЕЛЬНЫЕ
ОСНОВНЫЕ РАЗМЕРЫ
Cable terminals and sleeves. Basic dimensions
ГОСТ 22668-77*
(СТ СЭВ 4441-83)
Список изменяющих документов (в ред. Изменения N 1, утв. в сентябре 1984 г.) |
Постановлением Государственного комитета стандартов Совета Министров СССР от 25 августа 1977 г. N 2058 срок введения установлен
с 1 января 1979 года
Проверен в 1984 г. Постановлением Госстандарта от 25.09.84 N 3300 срок действия продлен
до 1 января 1992 года
Переиздание (март 1986 г.) с Изменением N 1, утвержденным в сентябре 1984 г. (ИУС 12-84).
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на кабельные наконечники и гильзы для проводов и кабелей с медными жилами сечением от 0,35 до 300 мм2 и с алюминиевыми жилами сечением от 1 до 300 мм2, а также на предварительно оформованные в виде наконечников контактные участки жил и устанавливает их основные размеры.
Настоящий стандарт не распространяется на кабельные наконечники специального назначения и наконечники для щеток электрических машин.
Термины видов и элементов электромонтажной арматуры - по ГОСТ 22211-76.
Стандарт полностью соответствует СТ СЭВ 4441-83.
2. Номинальное сечение кабельных наконечников и гильз должно выбираться из следующего ряда:
0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0 мм2.
Примечание. Допускается изготовление кабельных наконечников или гильз одного номинального сечения для присоединения жил проводов или кабелей другого (предыдущего) номинального сечения.
Номинальное сечение кабельного наконечника или гильзы при этом - условная величина, соответствующая наибольшему основному номинальному сечению присоединяемой жилы провода или кабеля.
3. Диаметр отверстия или ширина паза зажимной части кабельных наконечников d (черт. 1) под контактный зажимной винт (болт) и штыревой зажим (вывод) (в дальнейшем контактный стержень) должны выбираться по табл. 1.
Таблица 1
мм
Диаметр контактного стержня | М2 | (М2,5) | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М18 | М20 | М24 | М30 | |
d | 1-ряд | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13,0 | 17,0 | 19,0 | 21,0 | 25,0 | 31,0 |
2-ряд | 2,4 | 2,9 | 3,4 | 3,9 | 4,5 | 5,5 | 6,6 | 9,0 | 11,0 | 14,0 | 18,0 | 20,0 | 22,0 | 26,0 | 33,0 | |
Примечание. Чертежи, приведенные в стандарте, служат для указания размеров и не определяют конструкцию арматуры.
Допускается применять диаметр контактного стержня, заключенный в скобки, и размеры 2-го ряда по согласованию с потребителем.
Предельные отклонения диаметров отверстий - по ГОСТ 11284-75.
4. Наружный диаметр или ширина зажимной части плоских кабельных наконечников D (см. черт. 1) должны выбираться по табл. 2.

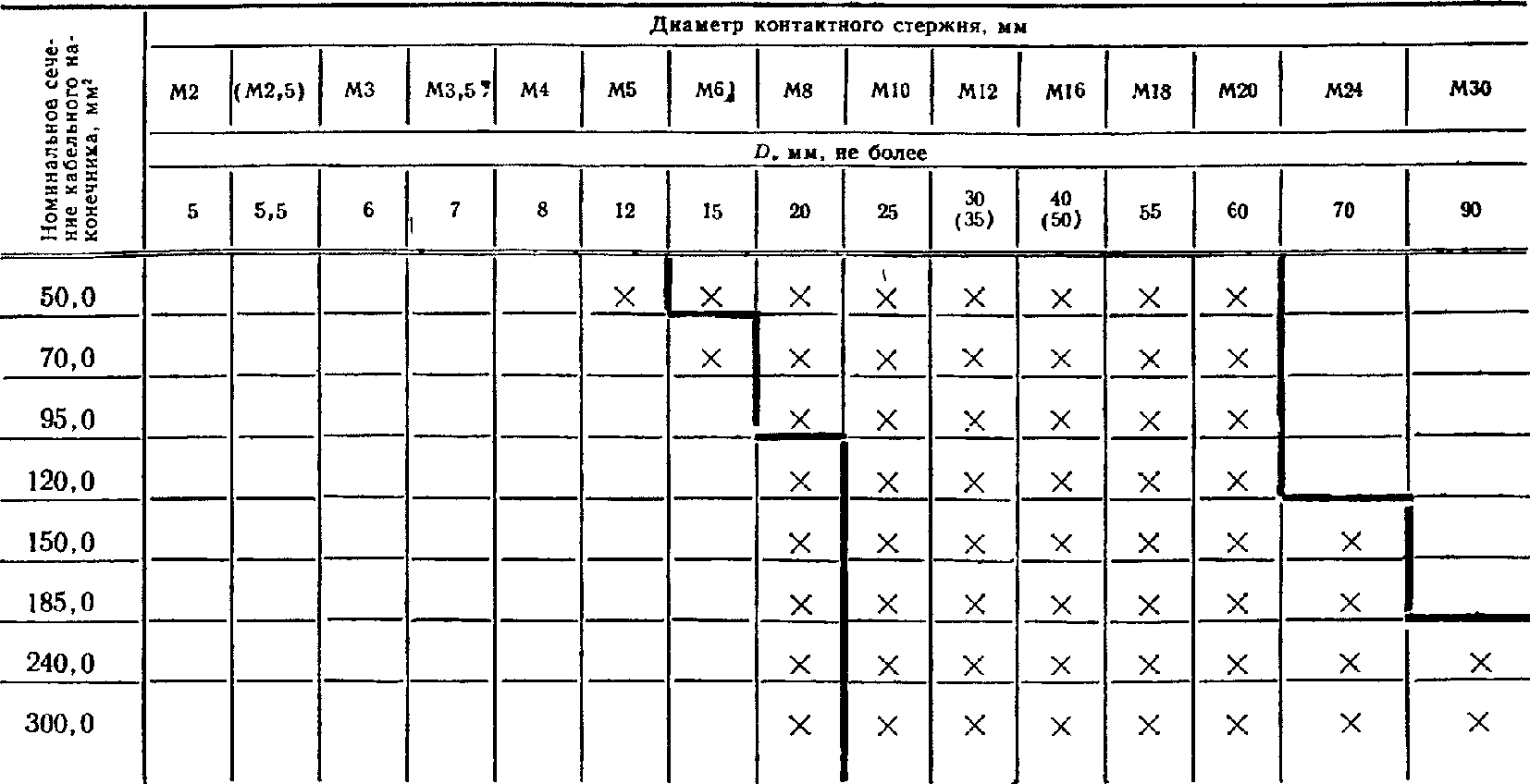

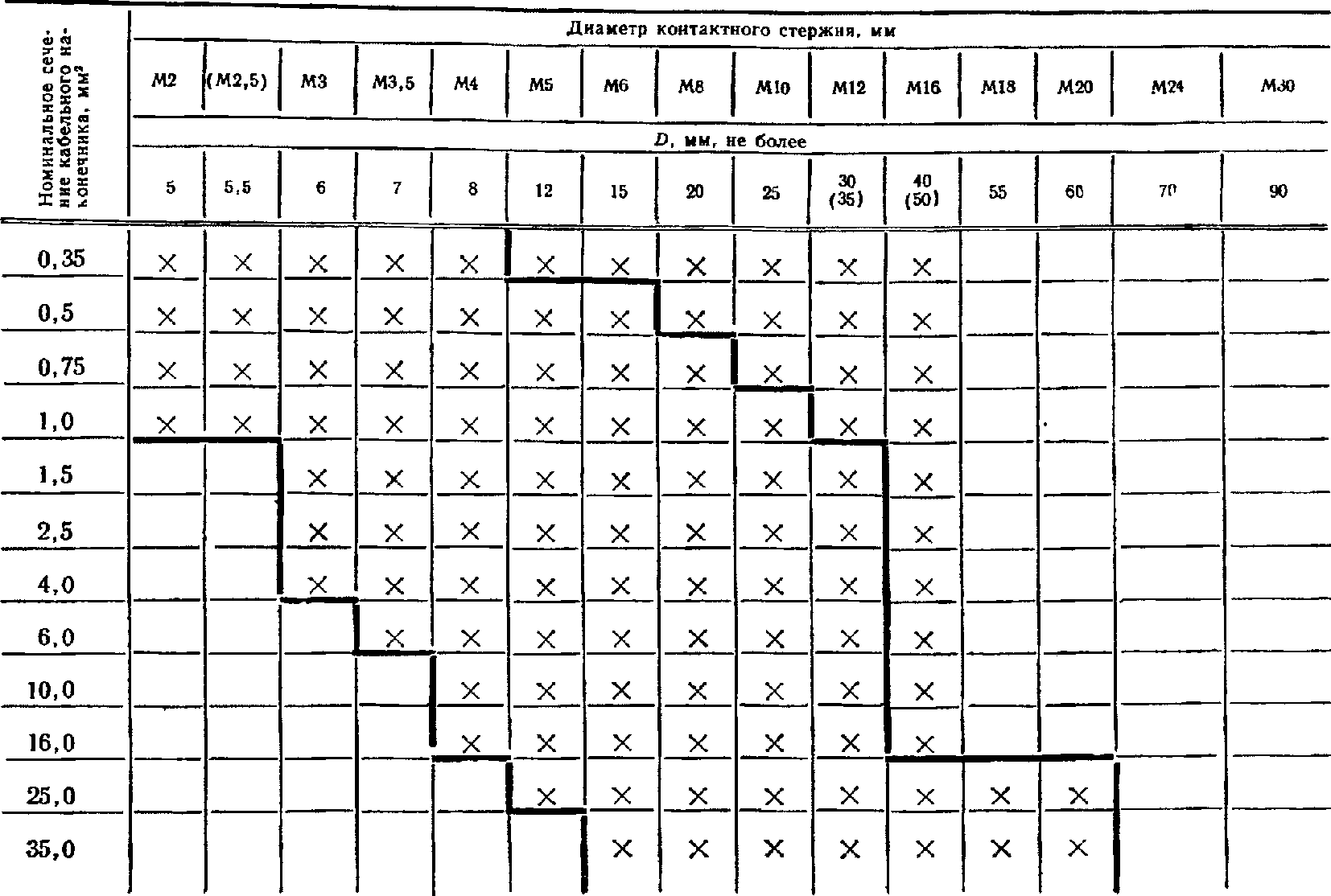

Таблица 2
Продолжение табл. 2
Примечание. Значения D, указанные в скобках, допускается применять для внутрисоюзных поставок до 1 января 1988 г.
Для кольцевых кабельных наконечников и наконечников, изготавливаемых из трубы, размер D рекомендуемый.
1 - 4. (Измененная редакция, Изм. N 1).

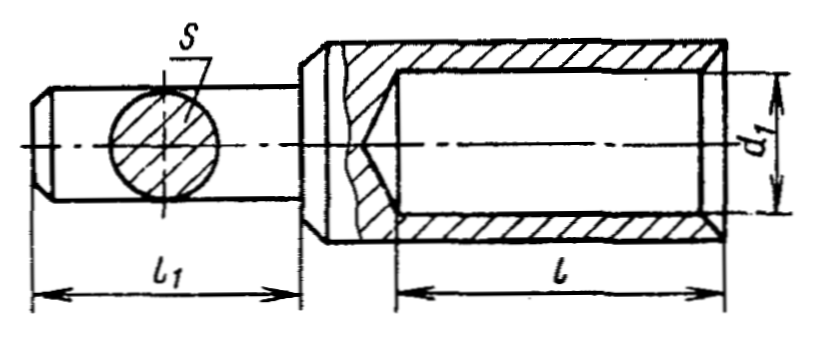

5. Наибольшая площадь поперечного сечения S и длина зажимной части l1 штифтовых кабельных наконечников (черт. 2) должны выбираться по табл. 3.
Номинальное сечение кабельного наконечника, мм2 | S, мм2, не более | l1, мм | Номинальное сечение кабельного наконечника, мм2 | S, мм2, не более | l1, мм |
0,5 | 2,5 | 10,0; 16,0 | 35,0 | 50,0 | 22,0 |
1,0 | 4,0 | 10,0; 16,0 | 50,0 | 70,0 | 25,0 |
2,5 | 6,0 | 10,0; 16,0 | 70,0 | 95,0 | 32,0 |
4,0 | 6,0 | 12,0; 18,0 | 95,0 | 120,0 | 32,0 |
6,0 | 10,0 | 12,0; 18,0 | 120,0 | 150,0 | 32,0 |
10,0 | 16,0 | 16,0; 22,0 | 150,0 | 185,0 | 40,0 |
16,0 | 25,0 | 16,0; 22,0 | 185,0 | 240,0 | 40,0 |
25,0 | 35,0 | 22,0 | 240,0 | 300,0 | 40,0 |
Примечание. Для медно-алюминиевых наконечников в технически обоснованных случаях допускается увеличение размера S.
Наименьшая площадь поперечного сечения зажимной части штифтовых кабельных наконечников должна быть не менее площади поперечного сечения присоединяемой жилы провода или кабеля.

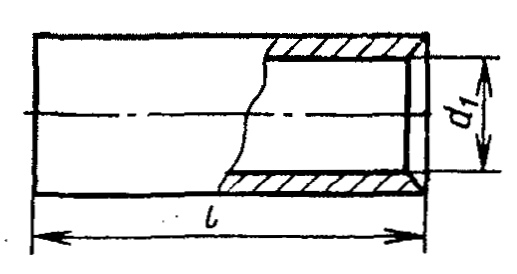

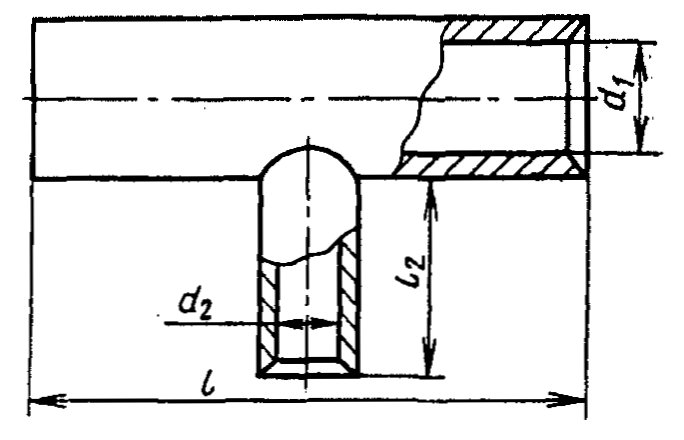

6. Внутренний диаметр закрытых кабельных гильз d1, d2 (черт. 3 и 4) и закрытых хвостовиков кабельных наконечников d1 (см. черт. 1 и 2) должен выбираться из следующего ряда: 1,1; 1,2; 1,4; 1,5; 1,6; 1,8; 2,0; 2,3; 2,6; 2,8; 3,0; 3,1; 3,2; 3,5; 3,6; 4,0; 4,2; 4,3; 4,5; 5,0; 5,3; 5,4; 6,0; 6,1; 6,3; 6,8; 7,0; 7,1; 7,5; 8,0; 8,2; 8,5; 8,9; 9,0; 9,5; 10,0; 11,0; 11,2; 12,0; 13,9; 13,5; 14,0; 14,5; 15,0; 16,0; 16,5; 17,0; 18,0; 18,5; 19,0; 20,0; 21,0; 22,0; 23,0, 23,5; 24,0; 25,0; 26,0; 27,0 мм.
7. Длина кабельных гильз l, l2 (см. черт. 3 и 4) и жильной части хвостовиков кабельных наконечников l (см. черт. 1 и 2) должна выбираться из следующего ряда:
4,0; 5,0; 6,0; 8,0; 10,0; 12,0; 14,0; 16,0; 18,0; 20,0; 22,0; 24,0; 26,0; 28,0; 30,0; 32,0; 34,0; 36,0; 38,0; 40,0; 42,0; 45,0; 48,0; 50,0; 53,0; 56,0; 60,0; 63,0; 67,0; 71,0; 75,0; 80,0; 85,0; 90,0; 100,0; 110,0; 120,0; 140,0; 150,0 мм.
6, 7. (Измененная редакция, Изм. N 1).
