Утвержден и введен в действие
Постановлением Госстандарта СССР
от 24 сентября 1986 г. N 2786
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОКЛАДКИ ПЛОСКИЕ ЭЛАСТИЧНЫЕ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Flexible flat gaskets. Main parameters and dimensions
ГОСТ 15180-86
Группа Г18
ОКП 37 9900
Дата введения
1 января 1988 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения
ИСПОЛНИТЕЛИ
М.И. Власов; Ю.И. Тарасьев; Р.И. Хасанов; Б.В. Бурмистров (руководитель темы); А.П. Келка; Н.С. Сизова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.09.1986 N 2786
3. ВЗАМЕН ГОСТ 15180-70
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта, подпункта, перечисления, приложения
ГОСТ 12815-80
1, 2
ГОСТ 481-80
4, 5
ГОСТ 9347-74
4, 5
ГОСТ 24222-80
4, 6
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 7338-77 Постановлением Госстандарта СССР от 13.06.1990 N 1528 с 1 июля 1991 года введен в действие ГОСТ 7338-90.
ГОСТ 7338-77
4, 7
1. Настоящий стандарт распространяется на плоские эластичные прокладки из паронита, резины, картона, фторопласта-4 и композиционных материалов на их основе для фланцев арматуры, соединительных частей и трубопроводов с уплотнительными поверхностями исполнений 1 - 5, 8, 9 по ГОСТ 12815-80, изготовляемые на условное давление Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и условный проход Dу от 10 до 3000 мм.

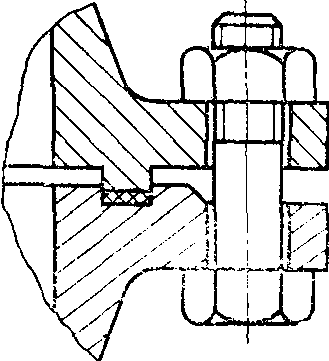

2. Исполнения прокладок в зависимости от исполнения уплотнительных поверхностей фланцев должны соответствовать указанным в табл. 1.
Таблица 1
Исполнения прокладок
Исполнения уплотнительных поверхностей по ГОСТ 12815-80
Чертеж
А
1
Б
2; 3
В
4; 5
Г
8; 9
Д
1; 5
Примечания. 1. Шероховатость уплотнительных поверхностей должна быть Ra от 10 до 5 мкм.

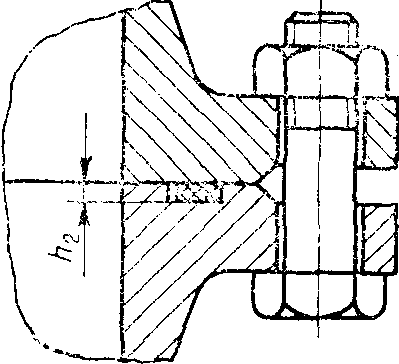

2. Размер паза h2 выполняется с предельным отклонением +0,1 мм.
3. Исполнение прокладки в зависимости от диаметра условного прохода Dу и условного давления Pу должно приниматься в соответствии с табл. 2.
Таблица 2
Исполнение прокладки
Условное давление Pу, МПа (кгс/см2)
Условный проход Dу, мм
А
0,1; 0,25 (1; 2,5)
10 - 3000
0,63 (6,3)
10 - 2400
1,0 (10)
10 - 2000
1,6 (16)
10 - 1600
2,5 (25)
10 - 1400
4,0 (40)
10 - 1200
Б, В, Г
0,1 - 4,0 (1,0 - 40)
10 - 800
6,3 (63)
10 - 600
10 (100)
10 - 400
16 (160)
15 - 300
Г
20 (200)
15 - 250
Д
0,1 - 0,63 (1,0 - 6,3)
40 - 800
1,0 - 4,0 (10 - 40)
25 - 800
6,3 (63)
25 - 600
10 (100)
25 - 400
16 (160)
25 - 300
20 (200)
25 - 250
Примечание. Марка материала и область применения прокладок в зависимости от рабочей среды, давления и температуры должна выбираться в соответствии с действующей нормативно-технической документацией.
4. Предельные отклонения наружного и внутреннего диаметра прокладок должны соответствовать:
h15, H15 - для прокладок из паронита по ГОСТ 481-80 и картона по ГОСТ 9347-74.
h12, H12 - для прокладочной ленты марки ПН по ГОСТ 24222-80 и прокладок из фторопласта-4.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 7338-77 Постановлением Госстандарта СССР от 13.06.1990 N 1528 с 1 июля 1991 года введен в действие ГОСТ 7338-90.
h14, H14 - для прокладок из пластины резиновой листовой типа 1 по ГОСТ 7338-77.
5. Размеры прокладок из паронита по ГОСТ 481-80 и картона по ГОСТ 9347-74 должны соответствовать указанным на черт. 1 и в табл. 3 - 5.
--------------------------------
<*> Для Dу 1400 мм и более толщина прокладки 3 мм.
Черт. 1
Таблица 3
Прокладки исполнения А
Размеры в мм
Проход условный Dу
Давление условное Pу, МПа (кгс/см2)
Наружный диаметр прокладки D
Внутренний диаметр прокладки d
Масса 1000 шт., кг, не более
10
0,1 - 0,63 (1,0 - 6,3)
38
14
4,0
1,0 - 4,0 (10 - 40)
45
6,0
15
0,1 - 0,63 (1,0 - 6,3)
43
20
5,0
1,0 - 4,0 (10 - 40)
50
7,0
20
0,1 - 0,63 (1,0 - 6,3)
53
25
7,0
1,0 - 4,0 (10 - 40)
60
9,0
25
0,1 - 0,63 (1,0 - 6,3)
63
29
10,0
1,0 - 4,0 (10 - 40)
69
13,0
32
0,1 - 0,63 (1,0 - 6,3)
75
38
13,0
1,0 - 4,0 (10 - 40)
81
16,0
40
0,1 - 0,63 (1,0 - 6,3)
85
45
17,0
1,0 - 4,0 (10 - 40)
91
20,0
50
0,1 - 0,63 (1,0 - 6,3)
95
57
18,0
1,0 - 4,0 (10 - 40)
106
26,0
65
0,1 - 0,63 (1,0 - 6,3)
115
75
24,0
1,0 - 4,0 (10 - 40)
126
33,0
80
0,1 - 0,63 (1,3 - 6,3)
132
87
32,0
1,0 - 4,0 (10 - 40)
141
40,0
100
0,1 - 0,63 (1,0 - 6,3)
151
106
37,0
1,0; 1,6; (10; 16)
161
47,0
2,5; 4,0 (25; 40)
166
52,0
125
0,1 - 0,63 (1,0 - 6,3)
181
132
49,0
1,0; 1,6 (10; 16)
191
61,0
2,5; 4,0 (25; 40)
191
61,0
150
0,1 - 0,63 (1,0 - 6,3)
206
161
53,0
1,0; 1,6 (10; 16)
216
66,0
2,5; 4,0 (25; 40)
222
75,0
(175)
0,1 - 0,63 (1,0 - 6,3)
236
191
62,0
1,0; 1,6 (10,0; 16)
246
77,7
2,5 (25)
252
87,0
4,0 (40)
264
106,0
200
0,1 - 0,63 (1,0 - 6,3)
261
216
69,0
1,0; 1,6 (10; 16)
271
86,0
2,5 (25)
282
105,0
4,0 (40)
288
116,0
(225)
0,1 - 0,62 (1,0 - 6,2)
286
236
84,0
1,0; 1,6 (10; 16)
301
112,0
2,5 (25)
308
126,0
4,0 (40)
320
150,0
250
0,1 - 0,63 (1,0 - 6,3)
318
264
101,0
1,0; 1,6 (10; 16)
327
120,0
2,5 (25)
338
143,0
4,0 (40)
350
170,0
300
0,1 - 0,63 (1,0 - 6,3)
372
318
119,0
1,0; (10)
376
129,0
1,6 (16)
382
144,0
2,5 (25)
398
183,0
4,0 (40)
415
228,0
350
0,1 - 0,63 (1,0 - 6,3)
421
372
125,0
1,0 (10)
436
166,0
1,6 (16)
442
183,0
2,5 (25)
455
220,0
4,0 (40)
475
280,0
400
0,1 - 0,63 (1,0 - 6,3)
473
421
149,0
1,0 (10)
487
192,0
1,6 (16)
495
211,0
2,5 (25)
515
282,0
4,0 (40)
543
377,0
(450)
0,1 - 0,63 (1,0 - 6,3)
528
473
173,0
1,0 (10)
537
203,0
1,6 (16)
553
258,0
2,5 (25)
565
300,0
4,0 (40)
568
311,0
500
0,1 - 0,63 (1,0 - 6,3)
576
528
165,0
1,0 (10)
592
210,0
1,6 (16)
615
312,0
2,5; 4,0 (25; 40)
620
332,0
600
0,1 - 0,63 (1,0 - 6,3)
677
620
232,0
1,0 (10)
693
301,0
1,6; 2,5 (16; 25)
728
457,0
4,0 (40)
739
508,0
(700)
0,1 - 0,63 (1,0 - 6,3)
782
720
292,0
1,0 (10)
808
422,0
1,6 (16)
798
372,0
2,5 (25)
827
520,0
4,0 (40)
844
609,0
800
0,1 - 0,63 (1,0 - 6,3)
888
820
365,0
1,0 (10)
915
517,0
1,6 (16)
908
478,0
2,5 (25)
942
675,0
4,0 (40)
970
843,0
(900)
0,1 - 0,63 (1,0 - 6,3)
988
920
407,0
1,0 (10)
1015
577,0
1,6 (16)
1008
533,0
2,5 (25)
1034
700,0
4,0 (40)
1080
1005,0
1000
0,1 - 0,63 (1,0 - 6,3)
1088
1020
450,0
1,0 (10)
1125
707,0
1,6 (16)
1122
686,0
2,5 (25)
1150
886,0
4,0 (40)
1190
1180,0
1200
0,1 - 0,25 (1 - 2,5)
1288
1220
536,0
0,63 (6,3)
1305
674,9
1,0 (10)
1338
948,0
1,6 (16)
1334
914,2
2,5 (25)
1360
1134,0
4,0 (40)
1394
1428,0
1400
0,1 - 0,25 (1 - 2,5)
1488
1420
931,0
0,63 (6,3)
1525
1456,0
1,0 (10)
1542
1702,0
1,6 (16)
1534
1586,0
2,5 (25)
1574
2172,0
1600
0,1 - 0,25 (1 - 2,5)
1698
1620
1219,0
0,63 (6,3)
1725
1654,0
1,0 (10)
1735
2312,0
1,6 (16)
1760
2228,0
(1800)
0,1 - 0,25 (1 - 2,5)
1893
1820
1348,0
0,63 (6,3)
1929
1925,0
1,0 (10)
1965
2585,0
2000
0,1 - 0,25 (1 - 2,5)
2098
2020
1513,0
0,63 (6,3)
2133
2210,0
1,0 (10)
2175
3063,0
(2200)
0,1 - 0,25 (1 - 2,5)
2305
2220
1816,0
0,63 (6,3)
2343
2644,0
2400
0,1 - 0,25 (1 - 2,5)
2505
2420
1972,0
0,63 (6,3)
2553
2115,0
(2600)
0,1 - 0,25 (1 - 2,5)
2705
2620
2132,0
2800
2919
2820
2676,0
3000
3119
3020
2863,0
Таблица 4
Прокладки исполнения Б
Размеры в мм
Проход условный Dу
Давление условное Pу, МПа (кгс/см2)
Наружный диаметр прокладки D
Внутренний диаметр прокладки d
Масса 1000 шт., кг, не более
10
0,1 - 0,63 (1,0 - 6,3)
29
14
2,0
1,0 - 10,0 (10 - 100)
34
3,0
15
0,1 - 0,63 (1,0 - 6,3)
33
20
2,0
1,0 - 16,0 (10 - 160)
39
4,0
20
0,1 - 0,63 (1,0 - 6,3)
43
25
4,0
1,0 - 16,0 (10 - 160)
50
6,0
25
0,1 - 0,63 (1,0 - 6,3)
51
29
6,0
1,0 - 16,0 (10 - 160)
57
8,0
32
0,1 - 0,63 (1,0 - 6,3)
59
38
7,0
1,0 - 16,0 (10 - 160)
65
9,0
40
0,1 - 0,63 (1,0 - 6,3)
69
45
9,0
1,0 - 16,0 (10 - 160)
75
11,0
50
0,1 - 0,63 (1,0 - 6,3)
80
57
10,0
1,0 - 16,0 (10 - 160)
87
14,0
65
0,1 - 0,63 (1,0 - 6,3)
100
75
14,0
1,0 - 16,0 (10 - 160)
109
20,0
80
0,1 - 0,63 (1,0 - 6,3)
115
87
18,0
1,0 - 16,0 (10 - 160)
120
22,0
100
0,1 - 0,63 (1,0 - 6,3)
137
106
24,0
1,0 - 16,0 (10 - 160)
149
35,0
125
0,1 - 0,63 (1,0 - 6,3)
166
132
33,0
1,0 - 16,0 (10 - 160)
175
42,0
150
0,1 - 0,63 (1,0 - 6,3)
191
161
34,0
1,0 - 16,0 (10 - 160)
203
49,0
(175)
0,1 - 0,63 (1,0 - 6,3)
223
191
42,0
1,0 - 16,0 (10 - 160)
233
57,0
200
0,1 - 0,63 (1,0 - 6,3)
249
216
49,0
1,0 - 16,0 (10 - 160)
259
66,0
(225)
0,1 - 0,63 (1,0 - 6,3)
276
236
66,0
1,0 - 16,0 (10 - 160)
286
84,0
250
0,1 - 0,63 (1,0 - 6,3)
303
264
72,0
1,0 - 16,0 (10 - 160)
312
89,0
300
0,1 - 0,63 (1,0 - 6,3)
356
318
82,0
1,0 - 16,0 (10 - 160)
363
98,0
350
0,1 - 0,63 (1,0 - 6,3)
406
372
85,0
1,0 - 10,0 (10 - 100)
421
125,0
400
0,1 - 0,63 (1,0 - 6,3)
456
421
98,0
1,0 - 10,0 (10 - 100)
473
149,0
(450)
0,1 - 0,63 (1,0 - 6,3)
509
473
111,0
1,0 - 4,0 (10 - 40)
523
157,0
500
0,1 - 0,63 (1,0 - 6,3)
561
528
113,0
1,0 - 6,3 (10 - 63)
575
163,0
600
0,1 - 0,63 (1,0 - 6,3)
661
620
165,0
1,0 - 6,3 (10 - 63)
677
232,0
(700)
0,1 - 0,63 (1,0 - 6,3)
763
720
200,0
1,0 - 4,0 (10 - 40)
777
268,0
800
0,1 - 0,63 (1,0 - 6,3)
867
820
249,0
1,0 - 4,0 (10 - 40)
877
304,0
Таблица 5
Прокладки исполнения В
Размеры в мм
Проход условный Dу
Давление условное Pу, МПа (кгс/см2)
Наружный диаметр прокладки D
Внутренний диаметр прокладки d
Масса 1000 шт., кг, не более
10
0,1 - 0,63 (1,0 - 6,3)
29
19
2,0
1,0 - 10,0 (10 - 100)
34
24
15
0,1 - 0,63 (1,0 - 6,3)
33
23
2,0
1,0 - 16,0 (10 - 160)
39
29
20
0,1 - 0,63 (1,0 - 6,3)
43
33
3,0
1,0 - 16,0 (10 - 160)
50
36
4,0
25
0,1 - 0,63 (1,0 - 6,3)
51
41
3,0
1,0 - 16,0 (10 - 160)
57
43
4,0
32
0,1 - 0,63 (1,0 - 6,3)
59
49
3,0
1,0 - 16,0 (10 - 160)
65
51
5,0
40
0,1 - 0,63 (1,0 - 6,3)
69
55
6,0
1,0 - 16,0 (10 - 160)
75
61
50
0,1 - 0,63 (1,0 - 6,3)
80
66
7,0
1,0 - 16,0 (10 - 160)
87
73
65
0,1 - 0,63 (1,0 - 6,3)
100
86
8,0
1,0 - 16,0 (10 - 160)
109
95
9,0
80
0,1 - 0,63 (1,0 - 6,3)
115
101
10,0
1,0 - 16,0 (10 - 160)
120
106
100
0,1 - 0,63 (1,0 - 6,3)
137
117
16,0
1,0 - 16,0 (10 - 160)
149
129
18,0
125
0,1 - 0,63 (1,0 - 6,3)
166
146
20,0
1,0 - 16,0 (10 - 160)
175
155
21,0
150
0,1 - 0,63 (1,0 - 6,3)
191
171
23,0
1,0 - 16,0 (10 - 160)
203
183
25,0
(175)
0,1 - 0,63 (1,0 - 6,3)
223
203
27,0
1,0 - 16,0 (10 - 160)
233
213
29,0
200
0,1 - 0,63 (1,0 - 6,3)
249
229
31,0
1,0 - 16,0 (10 - 160)
259
239
32,0
(225)
0,1 - 0,63 (1,0 - 6,3)
276
256
34,0
1,0 - 16,0 (10 - 160)
286
266
36,0
250
0,1 - 0,63 (1,0 - 6,3)
303
283
37,0
1,0 - 16,0 (10 - 160)
312
292
39,0
300
0,1 - 0,63 (1,0 - 6,3)
356
336
44,0
1,0 - 16,0 (10 - 160)
363
343
45,0
350
0,1 - 0,63 (1,0 - 6,3)
406
386
51,0
1,0 - 10,0 (10 - 100)
421
395
68,0
400
0,1 - 0,63 (1,0 - 6,3)
456
436
57,0
1,0 - 10,0 (10 - 100)
473
447
77,0
(450)
0,1 - 0,63 (1,0 - 6,3)
509
489
62,5
1,0 - 4,0 (10 - 40)
523
497
83,3
500
0,1 - 0,63 (1,0 - 6,3)
561
541
69,2
1,0 - 6,3 (10 - 63)
575
549
92,0
600
0,1 - 0,63 (1,0 - 6,3)
661
635
106,0
1,0 - 6,3 (10 - 63)
677
651
108,4
(700)
0,1 - 0,63 (1,0 - 6,3)
763
737
122,5
1,0 - 4,0 (10 - 40)
777
751
125,0
800
0,1 - 0,63 (1,0 - 6,3)
867
841
140,0
1,0 - 4,0 (10 - 40)
877
851
141,0
Примечания к черт. 1 и табл. 3 - 5.
1. Толщина прокладки из картона должна обеспечиваться путем склеивания (или набора) прокладок исходя из сортамента по ГОСТ 9347-74.
2. Приведена масса для прокладок из паронита. Для определения массы прокладок из картона приведенные значения необходимо уменьшить в 3 раза.
3. Значения Dу, заключенные в скобки, не допускается применять для арматуры общего назначения.
Пример условного обозначения прокладки исполнения А для фланца Dу 100 мм на Pу 0,25 МПа (2,5 кгс/см2) из паронита марки ПОН:
Прокладка А-100-2,5ПОН-ГОСТ 15180-86
то же из прокладочного картона марки А:
Прокладка А-100-2,5-А-ГОСТ 15180-86.
6. Размеры прокладок из фторопласта-4 и прокладочной ленты марки ПН по ГОСТ 24222-80 должны соответствовать указанным на черт. 2 и в табл. 6.
Черт. 2
Таблица 6
Прокладки исполнения Г
Размеры в мм
Проход условный Dу
Давление условное Pу, МПа (кгс/см2)
Наружный диаметр D
Внутренний диаметр d
Толщина s
Масса, 1000 шт., кг, не более
10
0,1 - 0,63 (1 - 6,3)
30
18
1,0
1,0
1,0 - 10,0 (10 - 100)
35
23
1,2
15
0,1 - 0,63 (1 - 6,3)
34
22
1,1
1,0 - 20,0 (10 - 200)
40
28
1,4
20
0,1 - 0,63 (1 - 6,3)
44
32
1,6
1,0 - 20,0 (10 - 200)
51
35
2,4
25
0,1 - 0,63 (1 - 6,3)
52
40
1,9
1,0 - 20,0 (10 - 200)
58
42
2,76
32
0,1 - 0,63 (1 - 6,3)
60
48
2,2
1,0 - 20,0 (10 - 200)
66
50
3,2
40
0,1 - 0,63 (1 - 6,3)
70
54
2,0
6,9
1,0 - 20,0 (10 - 200)
76
60
7,5
50
0,1 - 0,63 (1 - 6,3)
81
65
8,1
1,0 - 20,0 (10 - 200)
88
72
8,8
65
0,1 - 0,63 (1 - 6,3)
101
85
10,3
1,0 - 20,0 (10 - 200)
110
94
11,3
80
0,1 - 0,63 (1 - 6,3)
116
100
11,9
1,0 - 20,0 (10 - 200)
121
105
12,5
100
0,1 - 0,63 (1 - 6,3)
138
116
19,4
1,0 - 20,0 (10 - 200)
150
128
21,0
125
0,1 - 0,63 (1 - 6,3)
167
145
23,7
1,0 - 20,0 (10 - 200)
176
154
25,0
150
0,1 - 0,63 (1 - 6,3)
192
170
27,5
1,0 - 20,0 (10 - 200)
204
182
29,3
(175)
0,1 - 0,63 (1 - 6,3)
224
202
32,4
1,0 - 20,0 (10 - 200)
234
212
33,9
200
0,1 - 0,63 (1 - 6,3)
250
228
36,3
1,0 - 20,0 (10 - 200)
260
238
37,8
(225)
0,1 - 0,63 (1 - 6,3)
277
255
40,4
1,0 - 20,0 (10 - 200)
287
265
42,0
250
0,1 - 0,63 (1 - 6,3)
304
282
44,5
1,0 - 20,0 (10 - 200)
313
291
46,0
300
0,1 - 0,63 (1 - 6,3)
357
335
52,6
1,0 - 16,0 (10 - 160)
364
342
53,6
350
0,1 - 0,63 (1 - 6,3)
407
385
3,0
86,1
1,0 - 10,0 (10 - 100)
422
394
122,8
400
0,1 - 0,63 (1 - 6,3)
457
435
101,7
1,0 - 10,0 (10 - 100)
474
446
133,5
(450)
0,1 - 0,63 (1 - 6,3)
510
488
114,0
1,0 - 4,0 (10 - 40)
524
496
148,0
500
0,1 - 0,63 (1 - 6,3)
562
540
126,0
1,0 - 6,3 (10 - 63)
576
548
163,0
Пример условного обозначения прокладки для фланца Dу 250 мм на Pу 4,0 МПа (40 кгс/см2) из фторопласта-4:
Прокладка Г-250-40-Ф-ГОСТ 15180-86
то же из прокладочной ленты марки ПН:
Прокладка Г-250-40-ПН-ГОСТ 15180-86.
7. Размеры заготовок прокладок из фторопластового уплотнительного материала марки В (ФУМ-В) должны соответствовать указанным на черт. 3 и в табл. 7.
--------------------------------
<*> Размеры для справок.
Черт. 3
Таблица 7
Прокладки исполнения Г
Размеры в мм
Проход условный Dу
Давление условное Pу, МПа (кгс/см2)
Наружный диаметр прокладки D1*
Внутренний диаметр прокладки D2*
Длина заготовки
Диаметр сечения заготовки S
Масса 1000 шт., кг, не более
L1
L2
10
0,1 - 0,63 (1 - 6,3)
30
18
94
57
2
1,1
1,0 - 6,3 (10 - 63)
35
23
100
72
1,3
15
0,1 - 0,63 (1 - 6,3)
34
22
107
69
1,2
1,0 - 6,3 (10 - 63)
40
28
126
88
1,5
20
0,1 - 0,63 (1 - 6,3)
44
32
138
101
1,7
1,0 - 6,3 (10 - 63)
51
35
160
110
1,9
25
0,1 - 0,63 (1 - 6,3)
52
40
163
126
2,0
1,0 - 6,3 (10 - 63)
58
42
182
132
2,2
32
0,1 - 0,63 (1 - 6,3)
60
48
188
151
2,3
1,0 - 6,3 (10 - 63)
66
50
207
157
2,5
40
0,1 - 0,63 (1 - 6,3)
70
54
220
170
2,7
1,0 - 6,3 (10 - 63)
76
60
239
188
3,0
50
0,1 - 0,63 (1 - 6,3)
81
65
254
204
3,2
1,0 - 6,3 (10 - 63)
88
72
276
226
3,5
65
0,1 - 0,63 (1 - 6,3)
101
85
317
267
4,0
1,0 - 6,3 (10 - 63)
110
94
345
295
4,4
80
0,1 - 0,63 (1 - 6,3)
116
100
364
314
4,7
1,0 - 6,3 (10 - 63)
121
105
380
330
4,9
100
0,1 - 0,63 (1 - 6,3)
138
116
433
364
3
12,4
1,0 - 6,3 (10 - 63)
150
128
471
402
13,6
125
0,1 - 0,63 (1 - 6,3)
167
145
524
455
15,2
1,0 - 6,3 (10 - 63)
176
154
553
484
16,1
150
0,1 - 0,63 (1 - 6,3)
192
170
603
534
17,7
1,0 - 6,3 (10 - 63)
204
182
641
572
18,9
(175)
0,1 - 0,63 (1 - 6,3)
224
202
703
634
20,8
1,0 - 6,3 (10 - 63)
234
212
735
666
21,8
200
0,1 - 0,63 (1 - 6,3)
250
228
785
716
23,3
1,0 - 6,3 (10 - 63)
260
238
816
746
24,3
(225)
0,1 - 0,63 (1 - 6,3)
277
255
870
801
26,0
1,0 - 6,3 (10 - 63)
287
265
901
832
27,0
250
0,1 - 0,63 (1 - 6,3)
304
282
955
886
28,6
1,0 - 6,3 (10 - 63)
313
291
983
914
29,5
300
0,1 - 0,63 (1 - 6,3)
357
335
1121
1052
33,8
1,0 - 6,3 (10 - 63)
364
342
1143
1074
34,5
350
0,1 - 0,63 (1 - 6,3)
407
385
1278
1209
38,7
1,0 - 6,3 (10 - 63)
422
394
1325
1237
40,0
400
0,1 - 0,63 (1 - 6,3)
457
435
1435
1366
43,5
1,0 - 6,3 (10 - 63)
474
446
1488
1400
45,0
(450)
0,1 - 0,63 (1 - 6,3)
510
488
1602
1532
48,7
1,0 - 4,0 (10 - 40)
524
496
1645
1557
50,0
500
0,1 - 0,63 (1 - 6,3)
562
540
1765
1696
53,8
1,0 - 6,3 (10 - 63)
576
548
1807
1721
55,0
600
0,1 - 0,63 (1 - 6,3)
662
634
2079
1991
63,3
1,0 - 6,3 (10 - 63)
678
650
2129
2041
65,0
700
0,1 - 0,63 (1 - 6,3)
764
736
2399
2311
4
130,1
1,0 - 4,0 (10 - 40)
778
750
2443
2355
132,6
800
0,1 - 0,63 (1 - 6,3)
864
840
2713
2638
148,0
1,0 - 4,0 (10 - 40)
878
850
2757
2669
150,0
Примечания к табл. 7. 1. При монтаже составной прокладки из фторопластового уплотнительного материала (ФУМ) заготовки длиною L1 укладываются по диаметру D1, длиною L2 по диаметру D2.
2. Места соединения колец должны располагаться при монтаже диаметрально противоположно.
Пример условного обозначения прокладки для фланца Dу 350 мм на Pу 4,0 МПа (40 кгс/см2) из ФУМа марки В:
Прокладка Г-350-40-ФУМ-В-ГОСТ 15180-86
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 7338-77 Постановлением Госстандарта СССР от 13.06.1990 N 1528 с 1 июля 1991 года введен в действие ГОСТ 7338-90.
8. Размеры прокладок из пластины резиновой листовой типа 1 по ГОСТ 7338-77 должны соответствовать указанным на черт. 1 и в табл. 8.
Таблица 8
Прокладки исполнения Д
Размеры в мм
Проход условный Dу
Давление условное Pу, МПа (кгс/см2)
Наружный диаметр прокладки D
Внутренний диаметр d
Толщина s
Масса 1000 шт., кг, не более
25
1,0 - 20,0 (10 - 200)
58
48
4
5,75
32
1,0 - 20,0 (10 - 200)
66
56
6,62
40
0,1 - 0,63 (1 - 6,3)
70
60
7,06
1,0 - 20,0 (10 - 200)
76
66
7,70
50
0,1 - 0,63 (1 - 6,3)
81
71
8,25
1,0 - 20,0 (10 - 200)
88
78
9,01
65
0,1 - 0,63 (1 - 6,3)
101
91
10,40
1,0 - 20,0 (10 - 200)
110
100
11,00
80
0,1 - 0,63 (1 - 6,3)
116
106
12,05
1,0 - 20,0 (10 - 200)
121
111
12,6
100
0,1 - 0,63 (1 - 6,3)
138
124
19,90
1,0 - 20,0 (10 - 200)
150
136
21,70
125
0,1 - 0,63 (1 - 6,3)
167
153
24,32
1,0 - 20,0 (10 - 200)
176
162
25,70
150
0,1 - 0,63 (1 - 6,3)
192
178
28,12
1,0 - 20,0 (10 - 200)
204
190
30,00
(175)
0,1 - 0,63 (1 - 6,3)
224
210
32,99
1,0 - 20,0 (10 - 200)
234
220
34,50
200
0,1 - 0,63 (1 - 6,3)
250
236
36,94
1,0 - 20,0 (10 - 200)
260
246
38,50
(225)
0,1 - 0,63 (1 - 6,3)
277
263
41,04
1,0 - 20,0 (10 - 200)
287
273
42,60
250
0,1 - 0,63 (1 - 6,3)
304
290
45,15
1,0 - 20,0 (10 - 200)
313
299
46,50
300
0,1 - 0,63 (1 - 6,3)
357
345
6
68,60
1,0 - 16,0 (10 - 160)
364
352
70,00
350
0,1 - 0,63 (1 - 6,3)
407
395
78,40
1,0 - 10,0 (10 - 100)
422
406
107,90
400
0,1 - 0,63 (1 - 6,3)
457
445
88,2
1,0 - 10,0 (10 - 100)
474
458
121,4
(450)
0,1 - 0,63 (1 - 6,3)
510
498
98,5
1,0 - 4,0 (10 - 40)
524
508
134,5
500
0,1 - 0,63 (1 - 6,3)
562
550
108,7
1,0 - 6,3 (10 - 63)
576
560
148,0
600
0,1 - 0,63 (1 - 6,3)
662
644
7
223,34
1,0 - 6,3 (10 - 63)
678
660
228,8
700
0,1 - 0,63 (1 - 6,3)
764
746
258,2
1,0 - 4,0 (10 - 40)
778
760
263,0
800
0,1 - 0,63 (1 - 6,3)
868
850
293,8
1,0 - 4,0 (10 - 40)
878
860
297,2
Пример условного обозначения прокладки для фланца Dу 100 мм на Pу 4,0 МПа (40 кгс/см2) из резины марки ТМКЩ, средней твердости:
Прокладка Д-100-40-ТМКЩ-С-ГОСТ 15180-86.
9. Прокладки исполнений А, Б, В диаметром свыше 500 мм допускается изготавливать составными.
Склеивание отдельных частей прокладок из паронита производится в соответствии с требованиями ГОСТ 481-80 из прокладочного картона клеем марки ХКС или БФ-2 по действующей нормативно-технической документации.
Соединения отдельных частей должны осуществляться "под углом внахлестку".
