"ГОСТ 13791-68*. Втулки переходные с конусностью 7:24 и торцовым пазом для фрезерных оправок. Конструкция и размеры"
(утв. Госстандартом СССР 18.06.1968)
(ред. от 01.12.1984)
"ГОСТ 13791-68*. Втулки переходные с конусностью 7:24 и торцовым пазом для фрезерных оправок. Конструкция и размеры"
(утв. Госстандартом СССР 18.06.1968)
(ред. от 01.12.1984)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 18 июня 1968 г.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ПЕРЕХОДНЫЕ С КОНУСНОСТЬЮ 7:24 И ТОРЦОВЫМ ПАЗОМ
ДЛЯ ФРЕЗЕРНЫХ ОПРАВОК
КОНСТРУКЦИЯ И РАЗМЕРЫ
Tapered adapters 7:24 with end slot for cutters arbors.
Design and dimensions
ГОСТ 13791-68*
Список изменяющих документов (в ред. Изменения N 1, утв. в январе 1974 г., Изменения N 2, утв. в июне 1979 г., Изменения N 3, утв. в декабре 1984 г.) |
ОКП 39 2831
Взамен MH 40-64
Срок введения
с 1 января 1969 года
* Переиздание (февраль 1985 г.) с Изменениями N 1, 2, 3, утвержденными в январе 1974 г., июне 1979 г., декабре 1984 г. (ИУС 3-74, 8-79, 3-85).

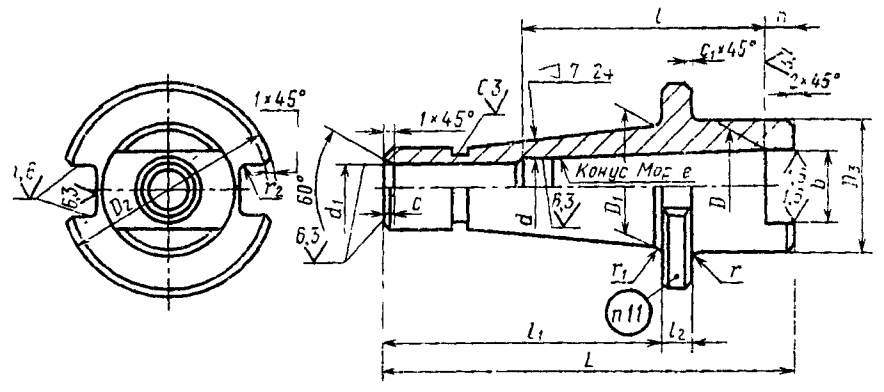

1. Конструкция и размеры переходных втулок должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
──────────┬──────┬───────────┬───────┬──────┬───┬──┬───┬─────┬──┬───┬───┬──┬──────┬──┬───┬──┬──┬──┬──┬──────
ние втулок│няе- │ конусов │ │ 1 │ 2 │ 3│ │ │ 1│ │ 1 │ 2│(пред.│ │ │ 1│ │ 1│ 2│кг, не
│мость ├─────┬─────┤ │ │ │ │ │ │ │ │ │ │откл. │ │ │ │ │ │ │более
│ │7:24 │Морзе│ │ │ │ │ │ │ │ │ │ │ по │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ H12) │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
──────────┼──────┼─────┼─────┼───────┼──────┼───┼──┼───┼─────┼──┼───┼───┼──┼──────┼──┼───┼──┼──┼──┼──┼──────
6103-0021 │ │40 │2 │17,780 │44,45 │63 │45│125│14,9 │- │- │95 │10│19 │8 │2,5│1 │3 │- │1 │0,83
──────────┼──────┤ ├─────┼───────┤ │ │ ├───┼─────┼──┼───┤ │ ├──────┼──┤ │ │ │ │ ├──────
6103-0022 │ │ │3 │23,825 │ │ │ │140│20,2 │17│84 │ │ │24 │10│ │ │ │ │ │0,84
──────────┼──────┼─────┼─────┼───────┼──────┼───┼──┼───┼─────┼──┼───┼───┤ ├──────┼──┼───┤ ├──┼──┤ ├──────
6103-0029 │ │45 │2 │17,780 │57,15 │80 │50│140│14,9 │- │- │110│ │19 │8 │4,5│ │5 │1 │ │1,26
──────────┼──────┤ ├─────┼───────┤ │ │ ├───┼─────┤ │ │ │ ├──────┼──┤ │ │ │ │ ├──────
8103-0031 │ │ │3 │23,825 │ │ │ │150│20,2 │ │ │ │ │24 │10│ │ │ │ │ │1,51
──────────┼──────┤ ├─────┼───────┤ │ │ │ ├─────┼──┼───┤ │ ├──────┼──┤ │ │ │ │ ├──────
6103-0032 │ │ │4 │31,267 │ │ │ │ │26,5 │21│107│ │ │32 │12│ │ │ │ │ │1,20
──────────┼──────┼─────┼─────┼───────┼──────┼───┼──┼───┼─────┼──┼───┼───┼──┼──────┼──┤ ├──┤ │ ├──┼──────
6103-0023 │ │50 │3 │23,825 │69,85 │100│60│170│20,2 │- │- │130│12│24 │10│ │2 │ │ │2 │3,06
──────────┼──────┤ ├─────┼───────┤ │ │ │ ├─────┤ │ │ │ ├──────┼──┤ │ │ │ │ │──────
6103-0024 │ │ │4 │31,267 │ │ │ │ │26,5 │ │ │ │ │32 │12│ │ │ │ │ │2,59
──────────┼──────┼─────┤ │ ├──────┼───┼──┼───┤ │ │ ├───┤ │ │ │ │ ├──┤ │ ├──────
6103-0026 │ │60 │ │ │107,95│160│70│260│ │ │ │210│ │ │ │ │ │10│ │ │9,91
Примечание. Допускается для поверхности конуса Морзе 2 параметр шероховатости Ra <= 0,8 мкм по ГОСТ 2789-73.
Пример условного обозначения втулки для конца шпинделя 40 с конусом Морзе 2:
Втулка 6103-0021 ГОСТ 13791-68
(Измененная редакция, Изм. N 1, 2, 3.)
2. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.
(Измененная редакция, Изм. N 3.)
3, 4. (Исключены, Изм. N 1.)
5. Допуск симметричности расположения паза b относительно оси втулки - 0,1 мм.
(Измененная редакция, Изм. N 3.)
6. (Исключен, Изм. N 1.)
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст). |
7. Конусы Морзе - по ГОСТ 25557-82.
8. Размеры концов втулок конусностью 7:24 и технические требования к ним - по ГОСТ 24644-81.
(Измененная редакция, Изм. N 2.)
9. (Исключен, Изм. N 1.)
10. Покрытие Хим. Окс. прм - по ГОСТ 9.073-77, кроме наружной конусной поверхности и внутреннего конуса Морзе.
11. Маркировать: обозначение и товарный знак предприятия-изготовителя.
12. Остальные технические требования - по ГОСТ 17166-71.
(Введен дополнительно, Изм. N 1.)
