"ГОСТ 13336-67*. Втулки переходные поводковые для инструмента с коническим хвостовиком. Конструкция и размеры"
(утв. Госстандартом СССР 23.11.1967)
(ред. от 01.12.1984)


"ГОСТ 13336-67*. Втулки переходные поводковые для инструмента с коническим хвостовиком. Конструкция и размеры"
(утв. Госстандартом СССР 23.11.1967)
(ред. от 01.12.1984)

Утвержден и введен в действие
Госстандартом СССР
23 ноября 1967 г.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ПЕРЕХОДНЫЕ ПОВОДКОВЫЕ ДЛЯ ИНСТРУМЕНТА
С КОНИЧЕСКИМ ХВОСТОВИКОМ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Carrier adapters for tools with tapered shank.
Design and dimensions
ГОСТ 13336-67*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1979 г.,
Изменения N 2, утв. в декабре 1984 г.)
Группа Г27
ОКП 39 2831
Взамен МН 2636-61
Срок введения
1 июля 1968 года
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 23 ноября 1967 г. Проверен в 1979 г.
Переиздание (май 1986 г.) с Изменениями N 1, 2, утвержденными в июне 1979 г., декабре 1984 г. (ИУС N 8-79, 3-85).
1. Конструкция и размеры переходных втулок должны соответствовать указанным на черт. 1 и в табл. 1.

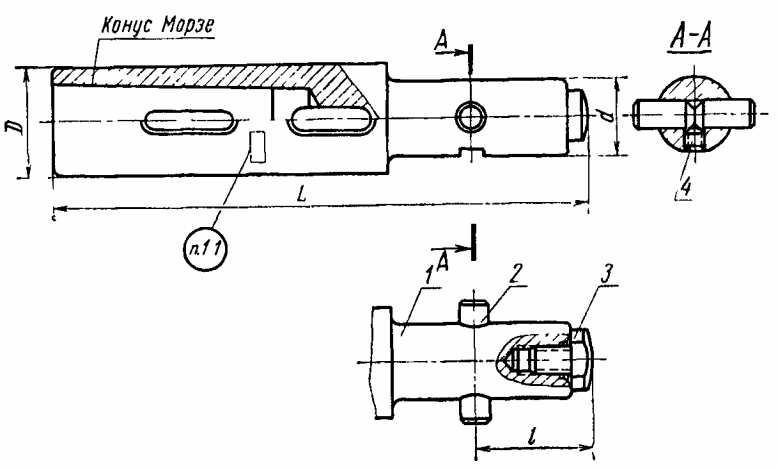

Черт. 1
Таблица 1
Размеры в мм
───────────┬──────┬─────┬──┬──┬───┬──┬──────┬─────────────┬─────────────┬─────────────┬────────────────────
Обозначение│При- │Конус│d │D │L │l │Масса,│ Поз. 1 │ Поз. 2 │ Поз. 3 │ Поз. 4
втулок │меняе-│Морзе│ │ │ │ │кг, не│ Корпус │ Штифт │ Упор │Винт по ГОСТ 1476-75
│мость │ │ │ │ │ │более │ Кол. 1 │ Кол. 1 │ Кол. 1 │ Кол. 1
│ │ │ │ │ │ │ │ ├─────────────┴─────────────┴────────────────────
│ │ │ │ │ │ │ │ │ Обозначения
───────────┼──────┼─────┼──┼──┼───┼──┼──────┼─────────────┼─────────────┬─────────────┬────────────────────
6130-0301 │ │3 │25│36│175│38│0,74 │6130-0301/001│6130-0291/002│6130-0291/003│В.М6-6g х 8.48.05
───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │
6130-0291 │ │ │ │ │ │ │0,75 │6130-0291/001│ │ │
───────────┼──────┼─────┤ ├──┼───┤ ├──────┼─────────────┤ │ │
6130-0302 │ │4 │ │48│200│ │1,34 │6130-0302/001│ │ │
───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │
6130-0292 │ │ │ │ │ │ │1,35 │6130-0292/001│ │ │
───────────┼──────┼─────┼──┼──┼───┼──┼──────┼─────────────┼─────────────┤ ├────────────────────
6130-0303 │ │3 │32│36│180│42│0,94 │6130-0303/001│6130-0293/002│ │В.М6-6g х 10.48.05
───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │
6130-0293 │ │ │ │ │ │ │0,95 │6130-0293/001│ │ │
───────────┼──────┼─────┤ ├──┼───┤ ├──────┼─────────────┤ │ │
6130-0304 │ │4 │ │48│210│ │1,60 │6130-0304/001│ │ │
───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │
6130-0294 │ │ │ │ │ │ │1,61 │6130-0294/001│ │ │
───────────┼──────┼─────┤ ├──┼───┤ ├──────┼─────────────┤ │ │
6130-0305 │ │5 │ │63│240│ │2,66 │6130-0305/001│ │ │
───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │
6130-0295 │ │ │ │ │ │ │2,67 │6130-0295/001│ │ │
───────────┼──────┼─────┼──┼──┼───┼──┼──────┼─────────────┼─────────────┼─────────────┼────────────────────
6130-0306 │ │4 │45│48│220│48│2,11 │6130-0306/001│6130-0296/002│6130-0296/003│В.М8-6g x 16.48.05
───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │
6130-0296 │ │ │ │ │ │ │2,12 │6130-0296/001│ │ │
───────────┼──────┼─────┤ ├──┼───┤ ├──────┼─────────────┤ │ │
6130-0307 │ │5 │ │63│260│ │3,36 │6130-0307/001│ │ │
───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │
6130-0297 │ │ │ │ │ │ │3,37 │6130-0297/001│ │ │
Примечание. Размеры пазов для крепления инструмента клином во втулках 6130-0291 - 6130-0297 по ГОСТ 24644-81 (для станков, выпущенных до 1974 г.).
Пример условного обозначения втулки с конусом Морзе 3, d = 25 мм:
Втулка 6130-0291 ГОСТ 13336-67
1.1. Маркировать: обозначение и товарный знак предприятия-изготовителя.
2. Конструкция и размеры корпусов (дет. 1) должны соответствовать указанным на черт. 2 и в табл. 2.

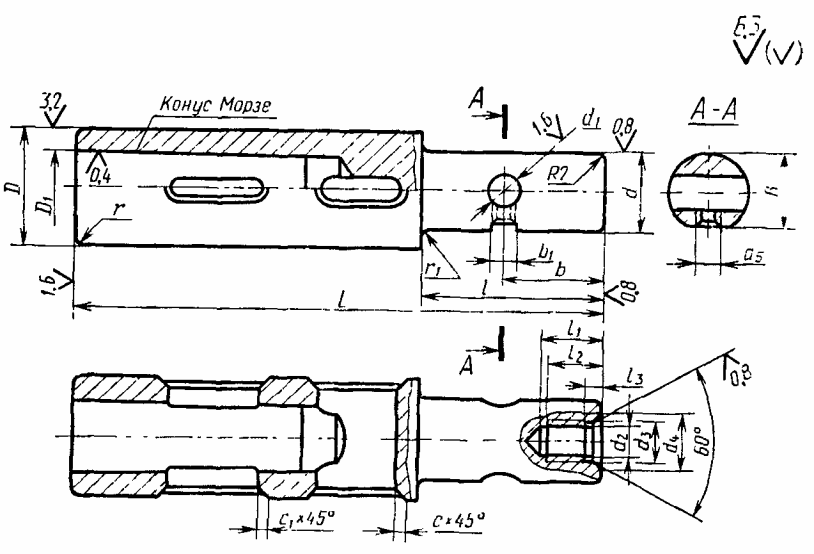

Черт. 2
Таблица 2
Размеры в мм
─────────────┬──────┬───────┬──┬────┬──────┬───┬────────┬──┬─────┬──────────┬────┬────┬─────┬──┬───┬──┬────┬───┬──┬────┬───┬──────
Обозначение │Конус │d (поле│D │L │D │B │b │b │d │ d (поле │d │d │d │l │l │l │l │r │r │c │с │Масса,
корпусов │Морзе │допуска│ │ │ 1 │ │(пред. │ 1│ 1 │ 2 │ 3 │ 4 │ 5 │ │ 1 │ 2│ 3 │ │ 1│ │ 1 │кг, не
│ │f9) │ │ │ │ │откл │ │(поле│ допуска │ │ │(поле│ │ │ │ │ │ │ │ │более
│ │ │ │ │ │ │+/- 0,2)│ │допу-│ 7Н) │ │ │допу-│ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ска │ │ │ │ска │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │7H) │ │ │ │7H) │ │ │ │ │ │ │ │ │
─────────────┼──────┼───────┼──┼────┼──────┼───┼────────┼──┼─────┼──────────┼────┼────┼─────┼──┼───┼──┼────┼───┼──┼────┼───┼──────
6130-0301/001│3 │25 │36│169 │23,825│24 │32 │8 │10 │М10 х 1 │10,5│12,5│М6 │59│20 │18│4,5 │2,0│2 │1,0 │1,0│0,70
─────────────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ├──────
6130-0291/001│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │0,71
─────────────┼──────┤ ├──┼────┼──────┤ │ │ │ │ │ │ │ │ │ │ │ ├───┼──┼────┤ ├──────
6130-0302/001│4 │ │48│194 │31,267│ │ │ │ │ │ │ │ │ │ │ │ │2,5│3 │1,6 │ │1,30
─────────────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ├──────
6130-0292/001│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │1,31
─────────────┼──────┼───────┼──┼────┼──────┼───┼────────┤ ├─────┤ │ │ │ ├──┤ │ │ ├───┤ ├────┤ ├──────
6130-0303/001│3 │32 │36│174 │23,825│31 │36 │ │14 │ │ │ │ │64│ │ │ │2,0│ │1,0 │ │0,88
─────────────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ├──────
6130-0293/001│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │0,89
─────────────┼──────┤ ├──┼────┼──────┤ │ │ │ │ │ │ │ │ │ │ │ ├───┤ ├────┤ ├──────
6130-0304/001│4 │ │48│204 │31,267│ │ │ │ │ │ │ │ │ │ │ │ │2,5│ │1,6 │ │1,54
─────────────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ├──────
6130-0294/001│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │1,55
─────────────┼──────┤ ├──┼────┼──────┤ │ │ │ │ │ │ │ │ │ │ │ ├───┼──┼────┼───┼──────
6130-0305/001│5 │ │63│234 │44,399│ │ │ │ │ │ │ │ │ │ │ │ │3,0│5 │2,0 │1,6│2,60
─────────────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ├──────
6130-0295/001│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │2,61
─────────────┼──────┼───────┼──┼────┼──────┼───┼────────┼──┼─────┼──────────┼────┼────┼─────┼──┼───┼──┼────┼───┤ ├────┼───┼──────
6130-0306/001│4 │45 │48│212 │31,267│44 │40 │10│16 │М12 х 1,25│12,5│15,0│М8 │77│25 │23│6,0 │2,5│ │1,6 │1,0│1,97
─────────────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ├──────
6130-0296/001│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │1,98
─────────────┼──────┤ ├──┼────┼──────┤ │ │ │ │ │ │ │ │ │ │ │ ├───┤ ├────┼───┼──────
6130-0307/001│5 │ │63│252 │44,399│ │ │ │ │ │ │ │ │ │ │ │ │3,0│ │2,0 │1,6│3,22
─────────────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ├──────
6130-0297/001│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │3,23
Пример условного обозначения корпуса с конусом Морзе 3, d = 25 мм:
Корпус 6130-0291/001 ГОСТ 13336-67
1.2. (Измененная редакция, Изм. N 1, 2.)
2.1. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.
2.2. Твердость - 41,5 ... 46,5.
2.1, 2.2. (Измененная редакция, Изм. N 2.)
2.3. Допуск симметричного расположения паза для крепления хвостовика относительно конуса - 0,2 мм.
2.4. Допуск симметричного расположения отверстия под штифт относительно цилиндрической поверхности диаметра d - 0,1 мм.
2.5. Допуск радиального биения наружной поверхности диаметра d относительно конуса - 0,03 мм.
2.3 - 2.5. (Измененная редакция, Изм. N 1.)
2.6. Неуказанные предельные отклонения размеров: отверстий - Н14, валов - h14, остальных - .
(Измененная редакция, Изм. N 2.)
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
2.7. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 7Н по ГОСТ 16093-81.
(Измененная редакция, Изм. N 1.)
2.8. Фаски под резьбу - по ГОСТ 10549-80.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).
2.9. Размеры конусов инструментов - по ГОСТ 25557-82.
2.10. Размеры пазов для крепления инструмента клином - по ГОСТ 24644-81.
(Измененная редакция, Изм. N 1, 2.)
2.11. (Исключен, Изм. N 2.)
3. Конструкция и размеры штифтов (дет. 2) должны соответствовать указанным на черт. 3 и в табл. 3.

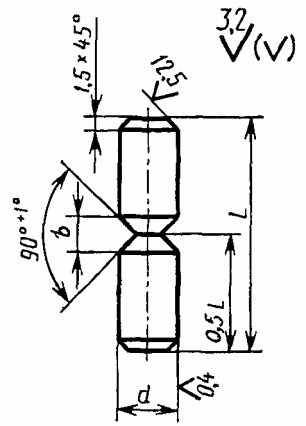

Черт. 3
Таблица 3
Размеры в мм
───────────────────────────┬───────────┬───────┬──────┬───────────
Обозначение штифтов │d (поле │b │L │Масса, кг,
│допуска f7)│ │ │не более
───────────────────────────┼───────────┼───────┼──────┼───────────
6130-0291/002 │10 │5 │40 │0,02
───────────────────────────┼───────────┤ ├──────┼───────────
6130-0293/002 │14 │ │50 │0,04
───────────────────────────┼───────────┼───────┼──────┼───────────
6130-0296/002 │16 │6 │65 │0,10
(Измененная редакция, Изм. N 2.)
3.1. Материал - сталь марки 40Х по ГОСТ 4543-71.
3.2. Твердость - 46,5 ... 51,5.
(Измененная редакция, Изм. N 2.)
3.3. Неуказанные предельные отклонения размеров: отверстий - H14, валов - hl4, остальных - .
(Измененная редакция, Изм. N 1, 2.)
3.4. (Исключен, Изм. N 1.)
4. Конструкция и размеры упоров (дет. 3) должны соответствовать указанным на черт. 4 и в табл. 4.

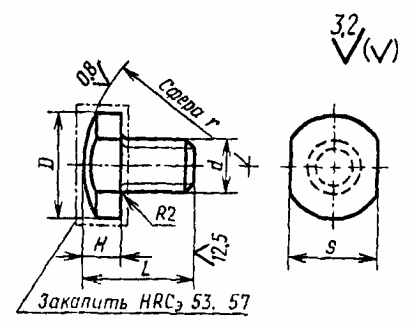

Черт. 4
Таблица 4
Размеры в мм
────────────────┬──────────┬─────┬─────┬────────┬────┬────┬───────
Обозначение опор│d │D │L │H │S │r │Масса,
│8q │ │ │(пред. │ │ │кг, не
│ │ │ │откл. │ │ │более
│ │ │ │+/- 0,1)│ │ │
────────────────┼──────────┼─────┼─────┼────────┼────┼────┼───────
6130-0291/003 │М10 х 1 │20 │20 │6 │17 │32 │0,02
────────────────┼──────────┼─────┼─────┼────────┼────┼────┼───────
6130-0296/003 │MI2 х 1,25│25 │25 │8 │19 │38 │0,04
(Измененная редакция, Изм. N 2.)
4.1. Материал - сталь марки У7 по ГОСТ 1435-74.
4.2. Неуказанные предельные отклонения размеров: валов - h14, остальных - .
(Измененная редакция, Изм. N 2.)
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
4.3. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 8q по ГОСТ 16093-81.
(Измененная редакция, Изм. N 1.)
4.4. Сбеги и фаски под резьбу - по ГОСТ 10549-80.
4.5. (Исключен, Изм. N 1.)
