Утвержден и введен в действие
Постановлением Госстандарта СССР
от 18 января 1988 г. N 67
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДУГОВАЯ СВАРКА АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
В ИНЕРТНЫХ ГАЗАХ. СОЕДИНЕНИЯ СВАРНЫЕ
ПОД ОСТРЫМИ И ТУПЫМИ УГЛАМИ
ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ
Arc welding of aluminium and aluminium
alloys in inert gases. Acute and blunt weld joints.
Main types, design elements and dimensions
ГОСТ 27580-88
Группа В05
ОКСТУ 0072
Срок действия
с 1 января 1989 года
до 1 января 1994 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 18.01.88 N 67
2. Введен впервые
3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ:
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 2789-73
5
1. Настоящий стандарт распространяется на сварные соединения из алюминия и алюминиевых сплавов при толщине кромок свариваемых деталей от 0,8 до 60,0 мм включительно и устанавливает основные типы сварных соединений, конструктивные элементы и размеры разделки кромок и сварного шва, выполненных дуговой сваркой в инертных газах.
Стандарт не распространяется на сварные соединения трубопроводов.
2. В стандарте приняты следующие условные обозначения способов дуговой сварки в инертных газах:
РИНп - ручная неплавящимся электродом с присадочным металлом;
АИНп - автоматическая неплавящимся электродом с присадочным металлом;
АИНпз - автоматическая неплавящимся электродом с присадочным металлом - трехфазная;
АИП - автоматическая плавящимся электродом - однодуговая;
ПИП - полуавтоматическая плавящимся электродом.

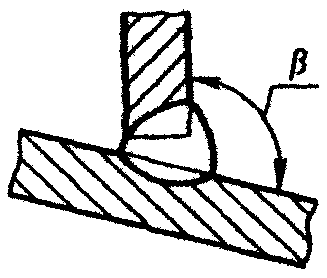

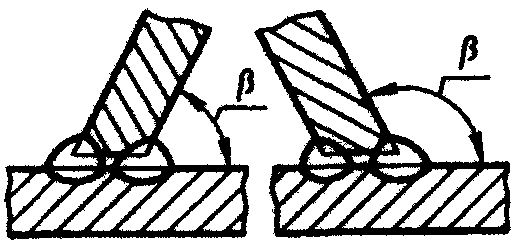

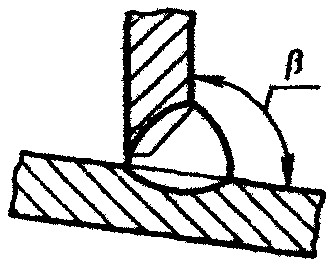

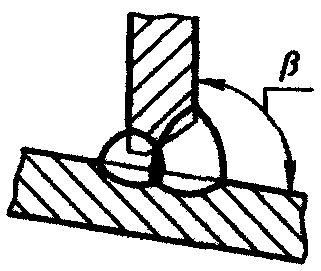

3. Основные типы сварных соединений должны соответствовать указанным в табл. 1.
Таблица 1
Тип соединения
Форма подготовленных кромок
Характер сварного шва

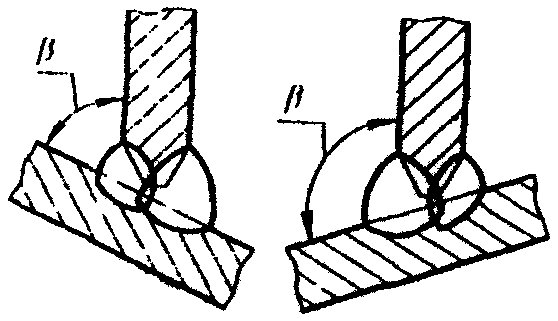

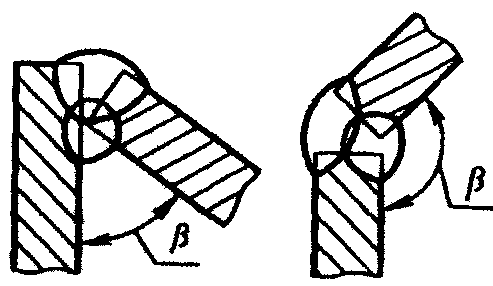

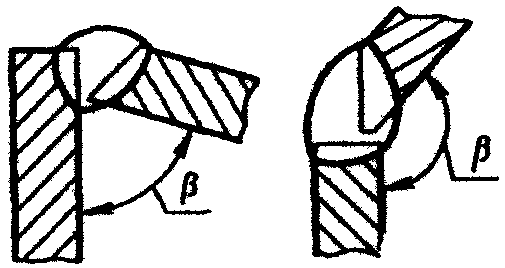

Форма поперечного сечения подготовленных кромок и выполненного шва
Толщина свариваемых деталей, мм, для способов сварки
Угол соединения деталей B
Условное обозначение соединения
РИНп
АИНп
АИНпз
ПИП
АИП
Угловое
Без скоса кромок
Односторонний
0,8 - 6,0
0,8 - 6,0
-
4 - 12
4 - 12
179° - 122°
У1
0,8 - 20,0
0,8 - 20,0
-
4 - 12
4 - 12
121° - 91°; 89° - 31°
0,8 - 12,0
0,8 - 12,0
-
4 - 12
4 - 12
30° - 5°
Односторонний на подкладке
0,8 - 5,0
0,8 - 16,0
5 - 25
3 - 12
3 - 12
179° - 136°
У2
Двусторонний
2,0 - 6,0
2,0 - 10,0
10 - 30
4 - 8
4 - 12
179° - 91°
У3
2,0 - 6,0
2,0 - 6,0
-
4 - 12
4 - 12
89° - 60°
Со скосом одной кромки
Односторонний
4,0 - 20,0
-
-
6,0 - 20,0
-
179° - 122°
У4
4,0 - 20,0
4,0 - 20,0
-
4,0 - 20,0
4,0 - 20,0
89° - 32°
Двусторонний
4 - 20
-
-
6 - 20
-
179° - 122°
У5
4 - 20
4 - 20
-
4 - 20
4 - 20
89° - 60°
С двумя скосами одной кромки
Двусторонний
12 - 35
-
-
12 - 35
-
179° - 165°;
89° - 75°
У6
Со скосом одной кромки
Односторонний на подкладке
4 - 20
-
-
6 - 20
-
179° - 136°
У7
С двумя скосами одной кромки и одним скосом второй кромки
Двусторонний
12 - 30
12 - 30
32 - 60
12 - 30
12 - 30
179° - 136°
У8
Со скосом двух кромок
Односторонний
4 - 20
8 - 20
-
10 - 30
10 - 30
179° - 122°
У9
12 - 30
12 - 30
-
12 - 30
12 - 30
89° - 61°
Двусторонний
4 - 20
4 - 40
20 - 40
10 - 30
10 - 30
179° - 122°
У10
12 - 30
12 - 30
-
12 - 30
12 - 30
89° - 61°
Тавровое
Без скоса кромок
Односторонний
1 - 20
2 - 20
3 - 20
3 - 20
3 - 20
91° - 179°
Т1
Двусторонний
1 - 20
2 - 30
3 - 20
3 - 20
3 - 20
91° - 120°;
89° - 60°
Т2
Со скосом одной кромки
Односторонний
4 - 20
4 - 20
-
4 - 20
4 - 20
91° - 149°
Т3
Двусторонний
4 - 20
4 - 20
-
4 - 20
4 - 20
91° - 149°
Т4
Односторонний
4 - 20
4 - 20
-
4 - 20
4 - 20
89° - 59°;
91° - 121°
Т5
Двусторонний
4 - 20
4 - 20
-
4 - 20
4 - 20
89° - 59°
91° - 121°
Т6
С двумя скосами одной кромки
Двусторонний
12 - 35
12 - 35
-
12 - 35
12 - 35
91° - 100°;
89° - 80°
Т7
С двумя криволинейными скосами одной кромки
32 - 60
-
-
32 - 60
-
91° - 105°;
89° - 75°
Т9

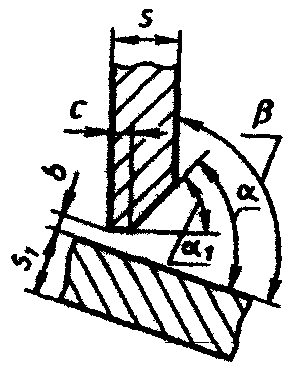

4. Конструктивные элементы и их размеры должны соответствовать указанным в табл. 2 - 19.
Таблица 2
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
b
e, не более
n
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
при
Номин.
Пред. откл.
179° - 122°
121° - 91°
89° - 31°
30° - 5°

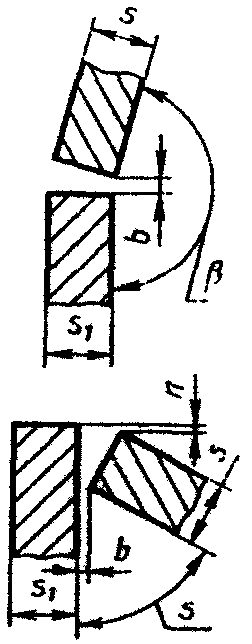

У1
s1 >= 0,7s
РИНп; АИНп
От 0,8 до 2,5
0
+0,5
2s + 5
2s + 6
2s + 5
2s + 4
-
0,8
+/- 0,5
Св. 2,5 до 6,0
+1,0
1,0
Св. 6,0 до 10,0
-
2,0
+/- 1,0
Св. 10,0 до 12,0
+2,0
Св. 12,0 до 20,0
-
АИП; ПИП
От 4,0 до 10,0
+1,0
2s + 5
2s + 4
От 0 до 0,5s
1
+2,0
Св. 10,0 до 12,0
+2,0
Таблица 3
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
h, не менее
b
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
при
Номин.
Пред. откл.
179° - 160°
159° - 186°

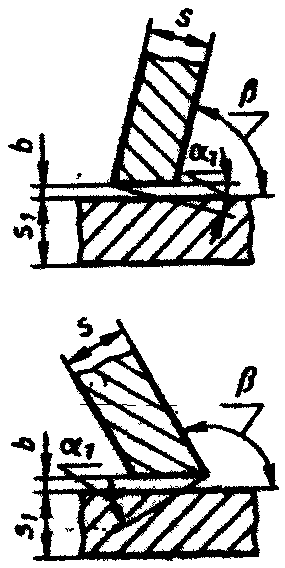

У2
s1 >= 0,7s
РИНп; АИНп
От 0,8 до 1,0
1
0
+/- 1,5
2s + 5
2s + 7
0,8
+/- 0,5
Св. 1,0 до 2,0
Св. 2,0 до 5,0
1
+/- 1,0
1,0
АИНп; АИНпз
От 5,0 до 16,0
3
1,5
+/- 1,5
s + 6
2,0
+/- 1,0
АИНпз
Св. 16,0 до 18,0
3,0
Св. 18,0 до 22,0
4,0
Св. 22,0 до 25,0
4,5
АИП; ПИП
От 3,0 до 12,0
+/- 1,0
2,0
Таблица 4
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e, не более
e1 +/- 2
b
g
подготовленных кромок свариваемых деталей
сварного шва
при
Номин.
Пред. откл.
Номин.
Пред. откл.
179° - 150°
149° - 91°
89° - 60°
179° - 91°
89° - 60°
У3
s1 >= 0,7s
0,3s >= n >= 0
РИНп; АИНп
От 2 до 3
s + 3
s + 4
s + 4
5
3
0
+1
1
+/- 0,5
Св. 3 до 6
s + 6
s + 7
10
АИНп
Св. 6 до 8
s + 7
s + 8
-
2
+/- 1,0
Св. 8 до 10
s + 8
s + 10
4
АИНпз
От 10 до 14
13
+2
Св. 14 до 18
s + 5
s + 6
Св. 18 до 20
s + 3
s + 4
Св. 20 до 24
5
Св. 24 до 30
s
s + 2
АИП; ПИП
От 4 до 6
s + 6
s + 8
s + 6
10
3
+1
1
+/- 0,5
Св. 6 до 8
2
+/- 1,0
АИП
Св. 8 до 10
4
Св. 10 до 12
ПИП
От 8 до 12
-
Таблица 5
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e, не более
c
b
g
подготовленных кромок свариваемых деталей
сварного шва
при
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
179° - 122°
89° - 32°
Св. 90°
До 90°
У4
s1 >= 0,7s
РИНп
От 4 до 6
1,6s + 7
1,5s + 8
2
+/- 1
0
+1
2
+/- 1
60°
Св. 6 до 10
3
Св. 10 до 14
1,6s + 10
1,6s + 5
+2
Св. 14 до 20
3
ПИП
От 4 до 6
-
1,4s + 6
4
+/- 2
+1
2
Св. 6 до 8
1,4s + 6
Св. 8 до 10
+2
Св. 10 до 12
1,6s + 7
1,6s + 7
5
Св. 12 до 14
4
+/- 2
Св. 14 до 20
АИНп; АИП
От 4 до 10
-
1,5s + 8
Св. 10 до 20
1,6s + 5
Таблица 6
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e, не более
e1 +/- 2
c
b
g = g1
подготовленных кромок свариваемых деталей
сварного шва
при
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
179° - 122°
89° - 60°
Св. 90°
До 90°
Св. 90°
До 90°
У5
s1 >= 0,5s
РИНп
От 4 до 6
1,5s + 6
1,5s + 8
10
3
2
+1
0
+1
2
+1
60°
Св. 6 до 8
1,5s + 8
4
Св. 8 до 10
3
Св. 10 до 12
1,6s + 10
1,6s + 5
+2
Св. 12 до 20
13
3
ПИП
От 4 до 6
-
1,4s + 6
10
3
4
+/- 2
+1
2
От 6 до 10
1,4s + 6
Св. 10 до 14
1,6s + 7
1,6s + 7
10
4
5
+2
4
+/- 2
Св. 14 до 20
13
5
АИНп; АИП
От 4 до 8
-
1,5s + 8
-
3
2
+/- 1
+1
2
+/- 1
Св. 8 до 10
4
3
+2
Св. 10 до 20
1,6s + 7
3
Таблица 7
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e = e1
e
e1
g = g1
g
b
c +/- 1
h +/- 1
не более
при
Номин.
Пред. откл.
подготовленных кромок свариваемых деталей
сварного шва
при
св. 90°
до 90°
179° - 175°
89° - 85°
174° - 170°
84° - 80°
169° - 165°
79° - 75°
174° - 170°
84° - 80°
169° - 165°
79° - 75°
св. 90°
до 90°
Номин.
Пред. откл.
Номин.
Пред. откл.

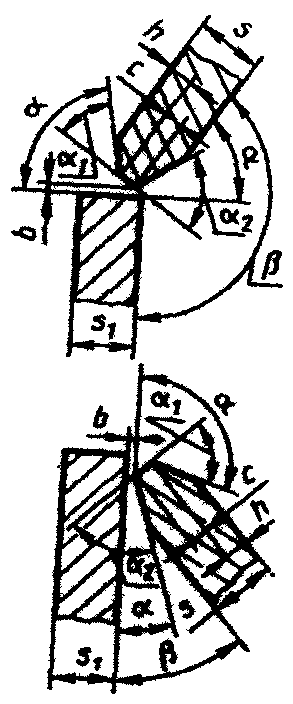

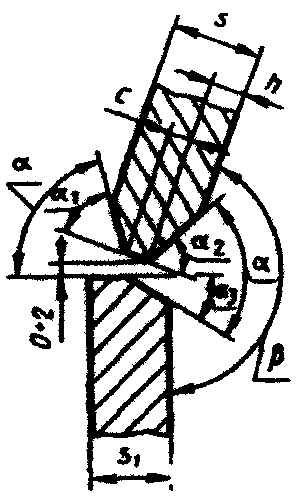

У6
s1 >= 0,7s
РИНп
От 12 до 14
s + 2
1,1s + 5
0,9s + 6
0,8s + 5
0,9s + 10
1,2s + 8
2
+/- 1
5
+/- 2
0
+2
2
5
60°
Св. 14 до 16
6
Св. 16 до 18
3
7
Св. 18 до 20
8
Св. 20 до 22
s + 3
9
Св. 22 до 24
4
10
+/- 3
10
Св. 24 до 26
0,9s + 6
0,8s + 6
11
Св. 26 до 28
12
Св. 28 до 30
13
Св. 30 до 32
s + 4
14
Св. 32 до 35
15
ПИП
От 12 до 14
s + 2
+1
-2
6
4
4
Св. 14 до 16
s + 2
0,9s + 6
5
Св. 16 до 18
6
Св. 18 до 20
s
7
Св. 20 до 22
8
Св. 22 до 24
5
9
Св. 24 До 26
10
+/- 4
10
Св. 26 до 28
11
Св. 28 до 30
12
Св. 30 до 32
13
Св. 32 до 35
14
Таблица 8
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e, не более
c
b
g
подготовленных кромок свариваемых деталей
сварного шва
при 179° - 136°
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
У7
РИНп
От 4 до 10
1,6s + 7
2
+/- 1
0
+1
2
+/- 1
60°
Св. 10 до 12
1,6s + 10
3
+2
Св. 12 до 20
3
ПИП
От 6 до 10
1,4s + 6
4
+/- 2
+1
2
Св. 10 до 14
1,6s + 7
5
+2
Св. 14 до 20
4
+/- 2
Таблица 9
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
h = h1, +/- 1,5
e = e1, +/- 3
g = g1
c +/- 1
подготовленных кромок свариваемых деталей
сварного шва
при 179° - 136°
Номин.
Пред. откл.
У8
s1 >=0,7s
РИНп; АИНп
От 12 до 14
5
s + 5
3
+/- 1
3
70°
Св. 14 до 17
7
Св. 17 до 20
9
0,9s + 5
4
12
Св. 20 до 23
10
Св. 23 до 26
11
0,8s + 5
Св. 26 до 30
13
АИНпз
От 32 до 36
11
0,6s + 3
+1
-2
От 36 до 40
13
Св. 40 до 44
15
Св. 44 до 48
17
0,6s + 5
Св. 48 до 52
19
Св. 52 до 56
21
Св. 56 до 60
23
АИП; ПИП
От 12 до 14
4
0,8s + 3
5
Св. 14 до 17
6
8
Св. 17 до 20
8
Св. 20 до 23
9
Св. 23 до 26
10
0,7s + 4
5
Св. 26 до 30
12
Таблица 10
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e, не более
c +/- 1
b
g
подготовленных кромок свариваемых деталей
сварного шва
при
Номин.
Пред. откл.
Номин.
Пред. откл.
179° - 142°
141° - 122°
89° - 61°
Св. 90°
До 90°
У9
s1 >=0,7s
РИНп
От 4 до 8
1,4s + 5
-
2
0
+1
2
+/- 1
35°
РИНп; АИНп
Св. 8 до 12
1,5s + 7
+2
Св. 12 до 14
1,5s + 6
3
Св. 14 до 20
1,5s + 5
От 20 до 30
-
4
АИП; ПИП
От 10 до 12
1,3s + 3
1,4s + 3
-
4
+1
-2
Св. 12 до 22
1,4s + 4
Св. 22 до 24
1,4s + 3
1,5s + 4
Св. 24 до 26
1,5s + 3
Св. 26 до 30
5
5
Таблица 11
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e, не более
e1 +/- 2
b
c +/- 1
g
при
подготовленных кромок свариваемых деталей
сварного шва
179° - 142°
141° - 122°
89° - 61°
Св. 90°
До 90°
Св. 90°
До 90°
Номин.
Пред. откл.
Номин.
Пред. откл.
У10
s1 >=0,7s
РИНп; АИНп
От 4 до 8
1,4s + 5
-
10
5
0
+1
2
2
+1
35°
Св. 8 до 10
1,5s + 7
Св. 10 до 12
14
+2
3
Св. 12 до 14
1,5s + 6
3
Св. 14 до 20
1,5s + 5
Св. 20 до 30
-
4
5
АИНп; АИНпз
От 20 до 24
1,5s + 4
-
-
15
12
Св. 24 до 26
Св. 26 до 40
1,5s + 2
АИП; ПИП
От 10 до 12
1,5s + 2
3
4
Св. 12 до 14
1,4s + 2
1,5s + 4
5
Св. 14 до 24
1,5s + 2
8
Св. 24 до 26
5
Св. 26 до 30
1,5s + 3
Таблица 12
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e, не более
g, не менее
b
подготовленных кромок свариваемых деталей
сварного шва
при
Номин.
Пред. откл.
91° - 100°
101° - 110°
111° - 120°
121° - 135°
136° - 179°
179° - 136°
135° - 91°
Т1
s1 >=0,7s
РИНп
От 1 до 2
5
7
3
s + b
0
+0,5
РИНп; АИНп
Св. 2 до 3
+1,0
Св. 3 до 4
7
9
4
0,5s
РИНп;
Св. 3 до 8
АИНп; АИНпз
Св. 8 до 12
10
6
+2,0
АИП; ПИП
Св. 12 до 16
0,9s + b
s + b
1,1s + b
1,2s + b
Св. 16 до 20
13
8
Таблица 13
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e, не более
e1, не менее
g, не менее
b
подготовленных кромок свариваемых деталей
сварного шва
при
Номин.
Пред. откл.
Номин.
Пред. откл.
91° - 100°
89° - 80°
101° - 110°
79° - 70°
111° - 120°
68° - 60°
Т2
s1 >=0,7s
РИНп
От 1 до 2
5
7
3
3
+2
0
+0,5
РИНп; АИНп
Св. 2 до 3
+1,0
Св. 3 до 4
7
9
4
4
+3
РИНп; АИНп; АИНпз; АИП; ПИП
От 3 до 8
Св. 8 до 12
10
6
6
+4
+2,0
Св. 12 до 16
0,9s + b
s + b
Св. 16 до 20
13
8
8
+5
Таблица 14
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e, не более
b
c +/- 1
g
подготовленных кромок свариваемых деталей
сварного шва
при 91° - 149°
Номин.
Пред. откл.
Т3
s1 >=0,7s
РИНп
От 4 до 10
1,5s + 6
0
+1
2
5 +/- 3
60°
Св. 10 до 20
+2
3
АИП; ПИП
От 4 до 10
1,5s + 4
+1
Св. 10 до 14
+2
Св. 14 до 20
5
Таблица 15
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e, не более
e1
b
c +/- 1
g
подготовленных кромок свариваемых деталей
сварного шва
при 91° - 149°
Номин.
Пред. откл.
Номин.
Пред. откл.
Т4
s1 >=0,7s
РИНп; АИНп
От 4 до 6
1,5s + 6
3
+3
0
+1
2
5 +/- 3
60°
Св. 6 до 8
4
Св. 8 до 10
+4
Св. 10 до 12
+2
3
Св. 12 до 18
5
Св. 18 до 20
+5
АИП; ПИП
От 4 до 6
1,5s + 4
3
+3
+1
Св. 6 до 8
4
Св. 8 до 10
+4
Св. 10 до 12
+2
Св. 12 до 14
5
Св. 14 до 18
5
Св. 18 до 20
+5
Таблица 16
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e = g
b
Номин.
Пред. откл.
подготовленных кромок свариваемых деталей
сварного шва
при
Номин.
Пред. откл.
89° - 59°
91° - 121°
89° - 59°
91° - 121°
Св. 90°
До 90°
Т5
s1 >=0,7s
РИНп; АИНп
От 4 до 6
3
7
+3
+/- 2
0
+1
Св. 6 до 10
4
+4
Св. 10 до 12
10
+/- 3
+2
Св. 12 до 18
5
Св. 18 до 20
13
+5
АИП; ПИП
От 4 до 6
3
6
+3
+/- 2
+1
Св. 6 до 8
4
Св. 8 до 10
+4
Св. 10 до 12
8
+/- 3
+2
Св. 12 до 14
5
Св. 14 до 18
Св. 18 до 20
9
+5
Таблица 17
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
e = g
b
Номин.
Пред. откл.
при
Номин.
Пред. откл.
подготовленных кромок свариваемых деталей
сварного шва
89° - 59°
91° - 121°
89° - 59°
91° - 121°
Св. 90°
До 90°
Т6
s1 >=0,7s
РИНп; АИНп
От 4 до 6
3
7
+3
+/- 2
0
+1
Св. 4 до 10
4
+4
Св. 10 до 12
10
+/- 3
+2
Св. 12 до 18
5
Св. 18 до 20
13
+5
АИП; ПИП
От 4 до 6
3
6
+3
+/- 2
+1
От 6 до 8
4
От 8 до 10
+4
+2
Св. 10 до 12
9
+/- 3
Св. 12 до 18
5
Св. 18 до 20
10
+5
Таблица 18
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
h
e = e1
e
e1
b
c +/- 1
g = g1
°
не более
Номин.
Пред. откл.
подготовленных кромок свариваемых деталей
сварного шва
при
91° - 95°
89° - 85°
96° - 100°
84° - 80°
96° - 100°
84° - 80°
Св. 90°
До 90°
Т7
s1 >= 0,5s
РИНп; АИПп
От 12 до 14
5
1,4s + 5
1,1s + 5
1,2s + 4
0
+2
3
5 +/- 3
60°
Св. 14 до 17
7
1,1s + 4
Св. 17 до 20
9
1,1s + 2
1,2s + 6
1,2s + 6
Св. 20 до 23
11
Св. 23 до 26
12
Св. 26 до 30
13
Св. 30 до 35
15
s + 3
АИП; ПИП
От 12 до 14
4
1,4s + 3
1,2s + 3
s + 4
4
Св. 14 до 17
6
1,1s + 3
1,1s
Св. 17 до 20
8
1,1s
Св. 20 до 23
10
Св. 23 до 26
12
Св. 26 до 30
14
Св. 30 до 35
16
s + 2
s
Таблица 19
Размеры, мм
Обозначение соединения
Конструктивные элементы
Способ сварки
s
h +/- 1,5
e = e1
+/- 3
b
g = g1
c +/- 1
при
Номин.
Пред. откл.
Номин.
Пред. откл.
подготовленных кромок свариваемых деталей
сварного шва
91° - 105°
89° - 75°
Св. 90°
До 90°
Т9
s1 >= 0,5s
РИН
От 32 до 36
15
0,7s
0
+2
5
+/- 3
3
30°
Св. 36 до 40
17
0,6s
Св. 40 до 44
19
Св. 44 до 48
21
Св. 48 до 52
23
Св. 52 до 56
25
Св. 56 до 60
27
ПИП
От 32 до 36
14
0,7s
4
Св. 36 до 40
16
0,6s
Св. 40 до 44
18
Св. 44 до 48
20
Св. 48 до 52
22
Св. 52 до 56
24
Св. 56 до 60
26
5. Кромки свариваемых деталей должны быть обработаны механическим способом, при этом шероховатость обработанной поверхности должна быть не более Rz 40 мкм по ГОСТ 2789-73.
6. Сварка соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 20, должна производиться так же, как для деталей одинаковой толщины. Конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.
Таблица 20
мм
Толщина тонкой детали
Разность толщины деталей
От 0,8 до 3,0
0,5
Св. 3,0 " 5,0
1,0
" 5,0 " 12,0
1,2
" 12,0 " 25,0
1,5
" 25,0 " 60,0
3,0

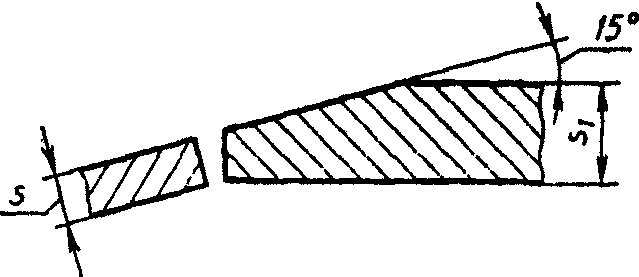

При разнице в толщине свариваемых деталей свыше значений, указанных в табл. 20, на детали, имеющей большую толщину s1, должен быть сделан скос с одной или двух сторон до толщины тонкой детали s, как указано на черт. 1 и 2.
Черт. 1
Черт. 2
При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.
7. В соединениях с углом соединения 179° - 91° без скоса кромок деталей толщины свыше 6 мм при сварке неплавящимся электродом с присадочным металлом для обеспечения направленности его подачи в сварочную ванну разрешается снимать фаску с верхних кромок деталей размером 1,0 - 1,5 мм x 45°.
8. При сварке в положениях, отличных от нижнего, допускается увеличение размеров шва, но не более 2 мм - для деталей толщиной до 25 мм, 3 мм - свыше 25 мм.
9. При сварке в гелии на постоянном токе размеры шва могут быть уменьшены до 15%.
10. Для расчетных угловых швов значения катетов K; K1 должны быть установлены при проектировании сварного соединения.
11. Предельные отклонения значений катета расчетных швов должны соответствовать:
+2,0 мм при K < 5 мм;
+3,0 мм при 5 <= K <= 8 мм;
+4,0 мм при K > 8 мм.
12. Размеры выполненных швов на участке перекрытия для замкнутых соединений, а также в местах, исправленных подваркой, могут отличаться от установленных настоящим стандартом. В этом случае они должны соответствовать нормативно-технической документации.
13. При сварке технического алюминия допускается увеличение размеров швов до 20%.
14. При выполнении двустороннего шва с полным проплавлением перед сваркой с обратной стороны корень шва должен быть расчищен до чистого металла. Расчистка абразивными кругами не допускается.
15. При переменном угле сопряжения деталей шов делится на участки. Каждый участок сопрягаемых элементов выполняется в соответствии с требованиями настоящего стандарта.
