Утвержден и введен в действие
Постановлением Госстандарта СССР
от 5 января 1983 г. N 6
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ ЗАМКНУТЫЕ СВАРНЫЕ
КВАДРАТНЫЕ И ПРЯМОУГОЛЬНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Steel bent closed welded square
and rectangular sections. Specifications
ГОСТ 25577-83
Список изменяющих документов (в ред. Изменения N 1, утв. в феврале 1988 г., Изменения N 2, утв. в июле 1989 г.) |
ОКП 11 7700
Срок действия
с 1 января 1984 года
до 1 января 1994 года
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: И.С. Тришевский, д-р техн. наук; В.И. Рыбалка, канд. техн. наук; В.А. Савченко, канд. техн. наук; А.Н. Коновалов.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 05.01.1983 N 6.
3. Введен впервые.
4. Ссылочные нормативно-технические документы
───────────────────────────────────────┬──────────────────────────
Обозначение НТД, на который дана ссылка│ Номер пункта, подпункта
───────────────────────────────────────┼──────────────────────────
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16523-89 Постановлением Госстандарта РФ от
04.04.1999 N 113 с 1 января 2000 года введен в действие
ГОСТ 16523-89 │2.1а
ТУ 14-1-4303-87 │2.1а
5. Срок действия продлен до 01.01.1994 Постановлением Госстандарта СССР от 09.02.1988 N 214.
6. Переиздание (июль 1991 г.) с Изменениями N 1, 2, утвержденными в феврале 1988 г., июле 1989 г. (ИУС 5-88, 11-89).
Настоящий стандарт распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для применения в сельскохозяйственном машиностроении, тракторостроении и других отраслях народного хозяйства.

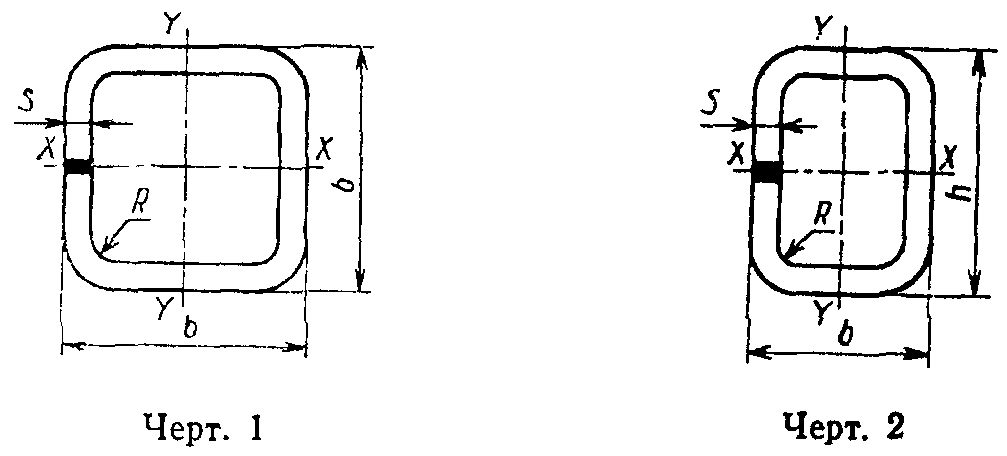

1.1. Поперечное сечение профилей должно соответствовать указанному на черт. 1 и 2.
h - высота профиля; b - ширина профиля;
S - толщина профиля; R - радиус кривизны;
W - момент сопротивления; I - момент инерции;
i - радиус инерции;
- статический момент
- статический моментполусечения; F - площадь поперечного сечения
1.2. Размеры профилей, площадь поперечного сечения, справочные величины для осей и масса 1 м профиля должны соответствовать:
для профилей из углеродистой спокойной и низколегированной стали - табл. 1 и 2;
────┬─┬──────┬────────┬───────────────────────────────────┬───────
b │s│R, не │Площадь │ Справочные значения величин │Масса
│ │более │попереч-│ для осей │1 м, кг
│ │ │ного ├─────────────────┬─────────────────┤
│ │ │сечения │ X - X │ Y - Y │
────┴─┴──────┤F, см2 ├────────┬────────┼────────┬────────┤
мм │ │I , I , │W , W , │i , i , │S , S , │
│ │ x y │ x y │ x y │ x y │
│ │ см4 │ см3 │ см │ см3 │
────┬─┬──────┼────────┼────────┼────────┼────────┼────────┼───────
150 │8│22 │41,86 │1329,97 │177,23 │5,64 │107,63 │32,86
140 │8│22 │38,67 │1055,26 │150,75 │5,22 │92,08 │30,36
140 │7│18 │34,66 │974,21 │139,17 │5,30 │83,87 │27,81
140 │6│14 │30,31 │873,50 │110,57 │5,37 │74,35 │23,79
140 │5│12 │25,76 │780,54 │108,62 │5,43 │64,01 │20,22
120 │8│22 │32,27 │624,02 │84,33 │4,40 │64,58 │25,33
110 │6│14 │23,31 │398,80 │72,51 │4,15 │43,91 │19,22
110 │3│7 │12,40 │233,59 │42,47 │4,33 │24,70 │9,79
100 │6│14 │20,81 │290,14 │58,03 │3,73 │35,44 │16,33
100 │5│12 │17,76 │255,57 │51,11 │3,79 │30,76 │13,94
100 │4│10 │14,70 │234,09 │48,90 │3,87 │26,00 │11,50
100 │4│10 │14,54 │215,73 │43,15 │3,85 │25,59 │11,47
80 │6│14 │16,01 │135,47 │33,87 │2,91 │21,19 │12,57
80 │5│12 │13,76 │121,46 │30,36 │2,97 │18,69 │10,80
80 │4│10 │11,34 │104,21 │26,05 │3,03 │15,69 │8,90
───┬───┬─┬───┬─────┬────────────────────────────────────────────────────┬─────
h │ b │s│R, │Пло- │ Справочные значения величин для осей │Масса
│ │ │не │щадь ├──────────────────────────┬─────────────────────────┤1 м,
│ │ │бо-│попе-│ X - Х │ Y - Y │ кг
│ │ │лее│реч- │ │ │
───┴───┴─┴───┤ного ├───────┬──────┬────┬──────┼───────┬──────┬────┬─────┤
мм │сече-│I , см4│ W , │i , │ S , │I , см4│ W , │i , │ S , │
│ния │ х │ x │ х │ х │ y │ y │ y │ y │
│F, │ │ см3 │см │ см3 │ │ см3 │см │ см3 │
│см2 │ │ │ │ │ │ │ │ │
───┬───┬─┬───┼─────┼───────┼──────┼────┼──────┼───────┼──────┼────┼─────┼─────
230│100│8│22 │46,47│2804,05│243,83│7,75│159,76│770,24 │154,05│4,06│89,73│36,64
220│100│5│12 │29,71│1771,58│150,77│7,72│101,78│525,42 │105,08│4,21│59,15│23,32
180│125│5│12 │28,26│1265,94│140,66│6,69│85,20 │726,58 │116,25│5,07│66,63│22,18
180│125│4│10 │22,94│601,91 │87,84 │5,12│54,69 │1046,92│116,32│6,76│69,87│18,00
180│75 │6│14 │27,31│1005,32│101,55│6,07│73,13 │256,87 │68,50 │3,07│39,72│21,44
180│75 │5│12 │23,26│883,02 │98,11 │6,16│63,33 │226,38 │60,37 │3,12│34,44│18,26
180│75 │4│10 │18,94│737,11 │76,78 │6,24│52,27 │190,15 │50,71 │3,17│28,50│14,86
160│130│7│18 │36,06│1263,31│157,91│5,92│96,54 │921,02 │141,70│5,05│83,99│28,30
160│120│4│10 │20,94│765,50 │89,01 │6,05│57,24 │494,73 │82,45 │4,86│47,19│16,43
160│80 │7│18 │29,12│857,47 │94,75 │5,43│70,02 │292,90 │73,22 │3,17│43,43│22,86
160│80 │4│10 │17,87│579,88 │69,03 │5,70│45,32 │199,05 │49,76 │3,34│28,14│14,03
150│100│8│22 │34,42│959,61 │127,96│5,28│81,39 │513,87 │102,77│3,86│61,77│27,02
150│100│6│14 │26,71│780,90 │92,96 │5,41│64,80 │420,07 │84,01 │3,97│49,27│20,96
120│80 │6│14 │20,71│341,47 │53,83 │4,24│32,28 │199,52 │49,88 │3,10│29,85│16,25
120│80 │4│10 │14,54│279,35 │42,33 │4,38│28,63 │150,46 │37,62 │3,22│21,27│11,41
97 │80 │3│7 │9,87 │134,73 │27,78 │3,69│21,99 │100,45 │25,11 │3,19│14,50│7,76
────┬─┬──────┬────────┬───────────────────────────────────┬───────
b │s│R, не │Площадь │ Справочные значения величин │ Масса
│ │более │попереч-│ для осей │1 м, кг
│ │ │ного ├─────────────────┬─────────────────┤
│ │ │сечения │ X - X │ Y - Y │
────┴─┴──────┤F, см2 ├────────┬────────┼────────┬────────┤
мм │ │I , I , │W , W , │i , i , │S , S , │
│ │ x y │ x y │ x y │ x y │
│ │ см4 │ см3 │ см │ см3 │
────┬─┬──────┼────────┼────────┼────────┼────────┼────────┼───────
140 │7│18 │34,66 │974,21 │239,17 │5,30 │83,87 │27,21
140 │6│14 │30,31 │873,50 │110,57 │5,37 │74,35 │23,79
140 │5│10 │25,93 │761,14 │109,88 │5,45 │64,63 │20,35
110 │6│14 │23,31 │398,90 │72,51 │4,15 │43,91 │18,22
110 │3│6 │12,75 │233,59 │42,47 │4,33 │24,70 │9,79
100 │5│12 │17,76 │255,57 │51,11 │3,79 │30,76 │13,94
100 │4│8 │14,70 │234,00 │48,90 │3,87 │26,00 │11,50
───┬──┬──┬───┬─────┬───────────────────────────────────────────────────┬─────
h │b │s │R, │Пло- │ Справочные значения величин для осей │Масса
│ │ │не │щадь ├──────────────────────────┬────────────────────────┤1 м,
│ │ │бо-│попе-│ X - Х │ Y - Y │ кг
│ │ │лее│реч- │ │ │
───┴──┴──┴───┤ного ├───────┬──────┬────┬──────┼──────┬──────┬────┬─────┤
мм │сече-│I , см4│ W , │i , │ S , │ I , │ W , │i , │ S , │
│ния │ х │ x │ х │ х │ y │ y │ y │ y │
│F, │ │ см3 │см │ см3 │ см4 │ см3 │см │ см3 │
│см2 │ │ │ │ │ │ │ │ │
───┬───┬─┬───┼─────┼───────┼──────┼────┼──────┼──────┼──────┼────┼─────┼─────
220│100│5│12 │29,71│1771,58│150,77│7,72│101,78│525,42│105,08│4,21│59,15│23,32
180│125│5│12 │28,26│1265,94│140,66│6,69│85,20 │726,58│116,25│5,07│66,63│22,18
180│75 │6│14 │27,31│1005,32│101,55│6,07│73,13 │256,87│68,50 │3,07│39,72│21,44
180│75 │5│12 │23,26│883,02 │98,11 │6,16│63,33 │226,38│60,37 │3,12│34,44│18,26
180│75 │4│8 │18,94│737,11 │76,78 │6,24│52,27 │190,15│50,71 │3,17│28,50│14,86
160│130│7│18 │36,06│1263,31│157,91│5,92│96,54 │921,02│141,70│5,05│83,99│28,30
160│120│4│8 │20,94│765,50 │89,01 │6,05│57,24 │494,73│82,45 │4,86│47,19│14,86
160│120│3│6 │16,05│601,73 │75,22 │6,12│44,69 │388,86│64,81 │4,92│36,37│12,60
160│80 │7│18 │29,12│857,47 │94,75 │5,43│70,02 │292,90│73,22 │3,17│43,43│22,86
150│100│6│14 │26,71│780,90 │92,96 │5,41│64,80 │420,07│84,01 │3,97│49,27│20,96
120│80 │6│14 │20,71│371,47 │53,83 │4,24│39,28 │199,52│49,88 │3,10│29,85│16,25
120│80 │4│8 │14,54│279,35 │42,33 │4,38│28,63 │150,46│37,62 │3,22│21,77│11,41
97 │80 │3│6 │9,87 │134,73 │27,78 │3,69│21,99 │100,45│25,11 │3,19│14,50│7,76
Примечание к табл. 1 - 4. Приведенные в таблицах площадь поперечного сечения и справочные значения вычислены по номинальным размерам.
При вычислении массы 1 м профиля плотность стали принята 7,85 г/см3.
1.3. Предельные отклонения по толщине профилей должны соответствовать предельным отклонениям по толщине заготовки шириной 1000 - 2000 мм нормальной точности прокатки Б, приведенным в ГОСТ 19903-74. Предельные отклонения по толщине не распространяются на места изгиба.
По согласованию изготовителя с потребителем допускается изготовление профилей из заготовки повышенной точности прокатки А.
1.4. Предельные отклонения по высоте и ширине профиля не должны превышать:
при высоте (ширине) профиля до 100 мм ...... +/- 1,5 мм,
при высоте (ширине) профиля более 100 мм ... +/- 2 мм.
Предельные отклонения по высоте (ширине) профиля с толщиной стенки 7 - 8 мм не должны превышать +/- 2 мм.
1.5. Профили изготовляют длиной от 9 до 11,8 м:
мерной длины;
немерной длины.
Примечание. Допускается по согласованию изготовителя с потребителем изготовление профилей немерной длины с немерными длинами от 3 до 9 м.
1.6. Предельные отклонения по длине профилей мерной длины, кратной мерной длины должны быть не более +60 мм.
1.5, 1.6. (Измененная редакция, Изм. N 1).
1.7. Предельные отклонения от угла 90° не должны превышать +/- 1°30'. Предельные отклонения от угла 90° для профилей с толщиной стенки 7 - 8 мм должны быть не более +/- 2°.
Пример условного обозначения гнутого сварного профиля высотой 180 мм, шириной 75 мм, толщиной стенки 5 мм:
(Измененная редакция, Изм. N 1).
2.1. Замкнутые сварные профили изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
(Измененная редакция, Изм. N 1).
2.1а. Замкнутые сварные профили изготовляют из горячекатаного проката с обеспечиваемой свариваемостью из углеродистой стали марок Ст3сп, Ст3пс, Ст3кп по ГОСТ 14637-79 и ГОСТ 16523-70, марок 20 и 20пс по ГОСТ 1050-88 и низколегированных сталей марок 09Г2 по ГОСТ 19281-89 и 18ЮТ по ТУ 14-1-4303-87.
(Измененная редакция, Изм. N 2).
2.2. Технические требования профилей - по ГОСТ 11474-76 с дополнениями.
2.2.1. Кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 0,1% измеряемой длины.
2.2.2. Скручивание профилей вокруг продольной оси не должно превышать произведения 30' на длину профиля в метрах и должно быть не более 5°.
2.2.3. Выпуклость и вогнутость стенок профилей не должна превышать 1 мм. Для профиля размером 160 х 120 х 3 мм выпуклость или вогнутость стенки не должна превышать 2 мм.
2.2.4. Неперпендикулярность плоскости реза к продольной оси профиля не должна превышать 1°30'. Допускается огневая обрезка торцов отдельных профилей.
0,5 мм - при толщине стенки профиля до 4 мм;
1 мм - при толщине стенки профиля свыше 4 мм.
Высота остаточного грата, выступающая над поверхностью профиля, не должна превышать 1,0 мм. Грат снимается с наружной стороны.
(Измененная редакция, Изм. N 1).
2.2.6. Непровар отдельного места сварного соединения не должен превышать 20 мм, общая длина непровара на 1 м длины при толщине профиля до 6 мм - 50 мм, при толщине 7 - 8 мм - 70 мм.
2.2.7. Прочность сварного соединения не должна быть ниже прочности основного металла.
2.2.8. Требования пп. 2.2.5 - 2.2.7 обеспечиваются при доверительной вероятности 0,95.
3.1. Правила приемки - по ГОСТ 11474-76.
4.1. Методы испытаний - по ГОСТ 11474-76 с дополнениями.
4.1.2. Испытание сварного соединения на растяжение - по ГОСТ 6996-66.
4.1.3. Размеры поперечного сечения профилей определяют на расстоянии 100 мм от торца.
4.1.4. Предельные отклонения высоты профиля и измерения выпуклости и вогнутости контролируются по несварной стенке профиля.
(Измененная редакция, Изм. N 1).
4.1.5. Кривизну профилей, вогнутость и выпуклость определяют металлической линейкой (ГОСТ 427-75).
4.1.6. Скручивание и неперпендикулярность плоскости реза профилей определяют угломером (ГОСТ 5378-88).
4.1.8. Сплошность сварного соединения определяют визуально, без применения увеличительных приборов.
5.1. Упаковка, маркировка и транспортирование - по ГОСТ 11474-76.
