Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 5 апреля 1978 г. N 949
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ БАДДЕЛЕИТО-КОРУНДОВЫЕ
ДЛЯ СТЕКЛОВАРЕННЫХ ПЕЧЕЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Baddeleyite-corundum refractories for the glass-making.
Specifications
ГОСТ 23053-78
Список изменяющих документов
(в ред. Изменения N 1, утв. в январе 1983 г.,
Изменение N 2, утв. в январе 1987 г.,
Изменение N 3, утв. в феврале 1989 г.,
Изменение N 4, утв. в июле 1989 г.)
Группа И22
МКС 81.080
ОКП 15 9481
Дата введения
1 января 1980 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Минстройматериалов РСФСР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 05.04.78 N 949
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24717-94 Приказом Ростехрегулирования от 30.03.2005 N 66-ст с 1 января 2006 года введен в действие ГОСТ 24717-2004.
ГОСТ 24717-94
ТУ 2-034-225-87
5. Ограничение срока действия снято по протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)
6. ИЗДАНИЕ с Изменениями N 1, 2, 3, 4, утвержденными в январе 1983 г.; Пост. N 309 от 21.01.83, январе 1987 г., феврале 1989 г., июле 1989 г. (ИУС 5-83, 5-87, 5-89, 11-89)
Настоящий стандарт распространяется на бадделеито-корундовые (бакоровые) огнеупорные изделия, получаемые методом электроплавки шихты, литья расплава в формы с последующим отжигом отливок, предназначенные для кладки бассейна и верхнего строения стекловаренных печей.
Термины и определения, встречающиеся в стандарте, приведены в приложении 1.
1. МАРКИ
1.1. В зависимости от содержания двуокиси циркония изделия изготовляют марок: БК-33, БК-37, БК-41, Бк-33Э и Бк-41Э.
(Измененная редакция, Изм. N 2).
1.1а. Изделия марок Бк-33Э и Бк-41Э предназначены для кладки печей электровакуумного стекла.
(Введен дополнительно, Изм. N 2).
1.2. В зависимости от качества изделия выпускают: высокой плотности ВП, повышенной плотности ПП, обычной плотности ОП; по виду обработки изделия разделяют: изделия с обработанными шовными поверхностями - М, изделия с необработанными шовными поверхностями - Н.
Стендовая сборка изделий осуществляется по согласованию изготовителя с потребителем.
Изделия, прошедшие стендовую сборку, считаются с обработанными шовными поверхностями.
(Измененная редакция, Изм. N 1).
2. ФОРМА И РАЗМЕРЫ

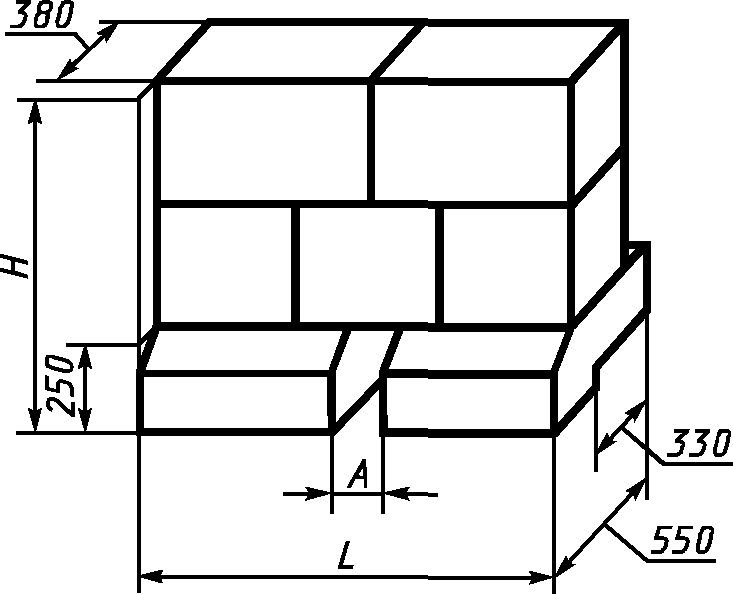

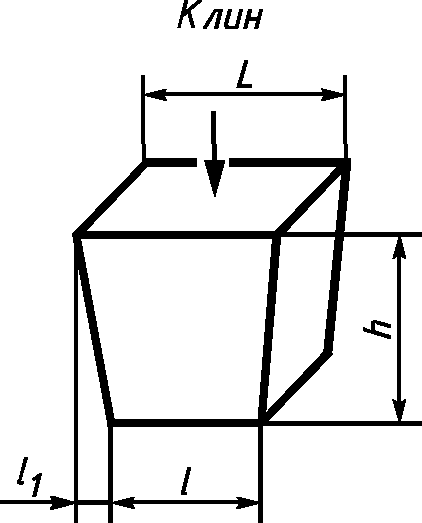

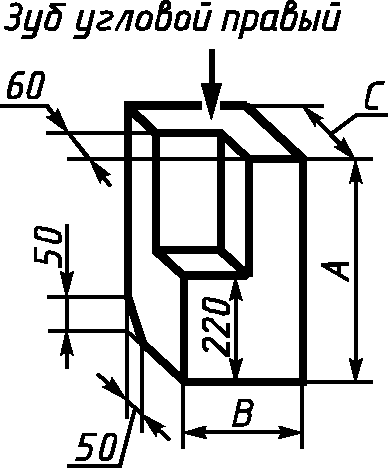

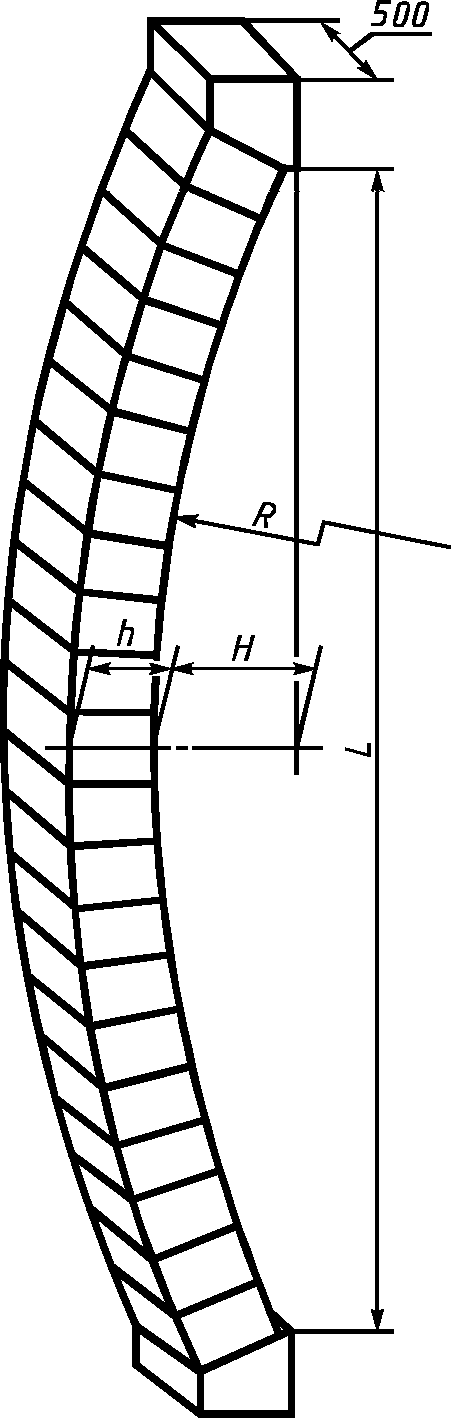

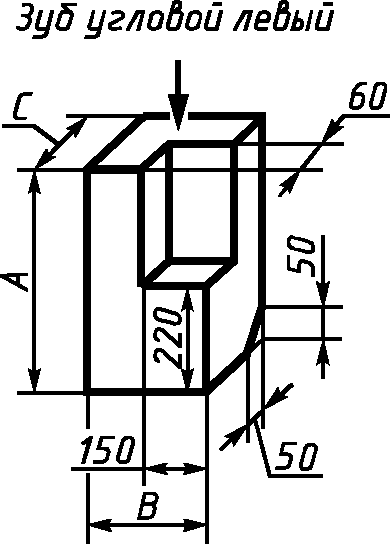

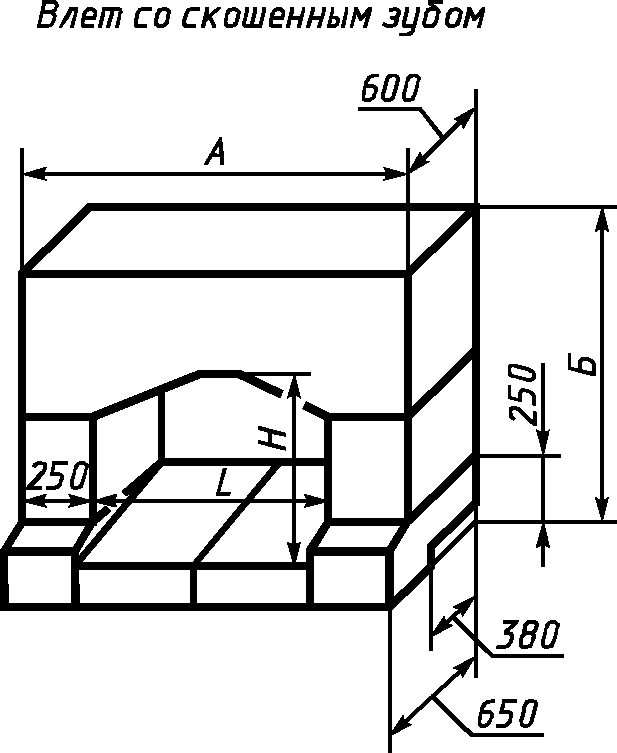

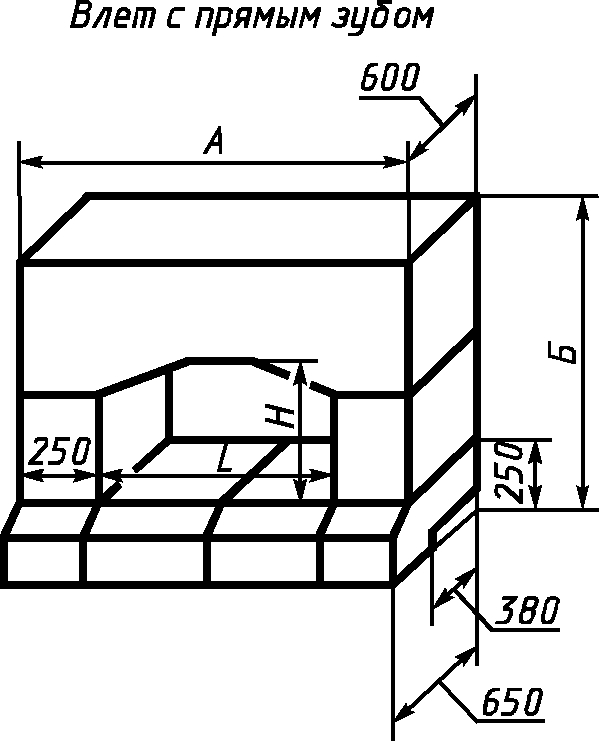

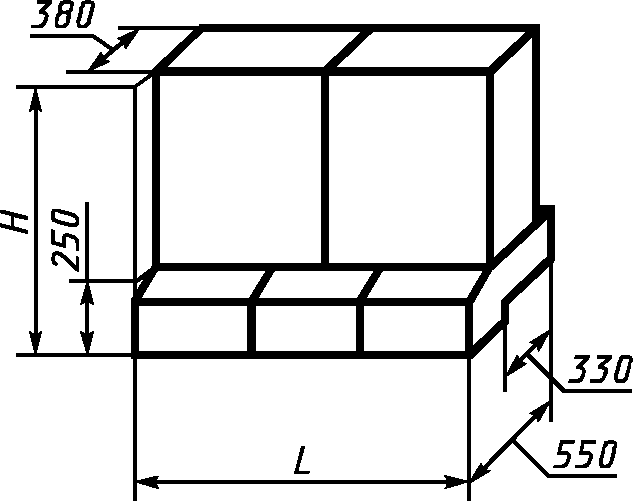

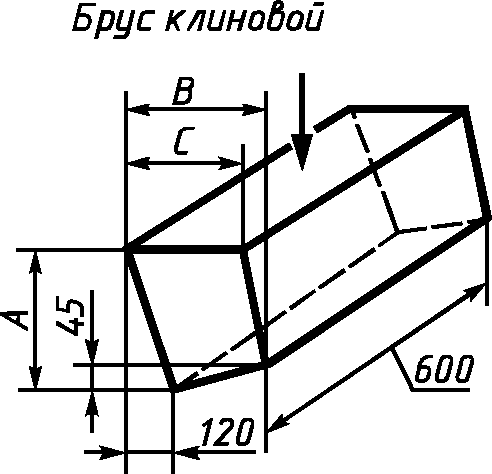

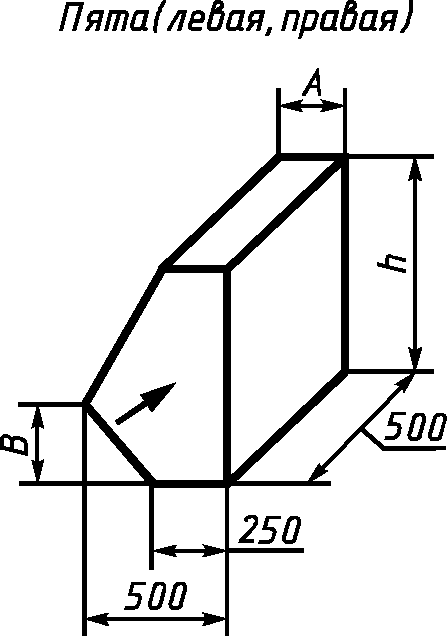

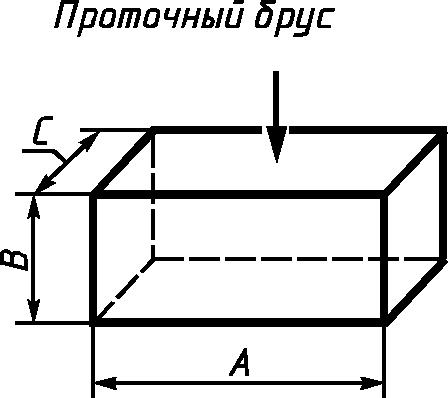

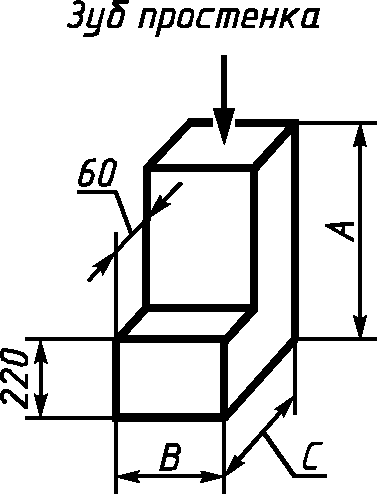

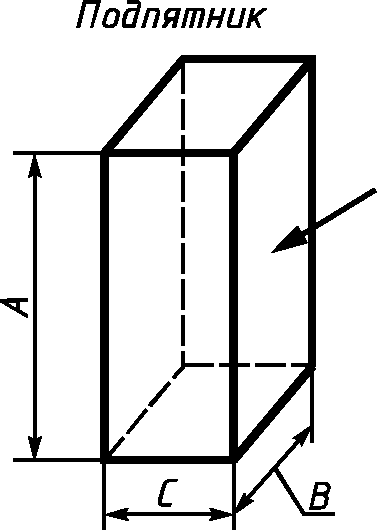

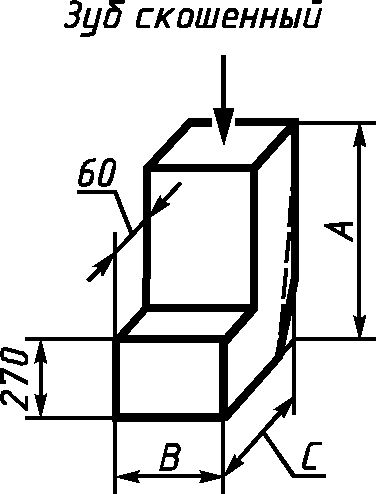

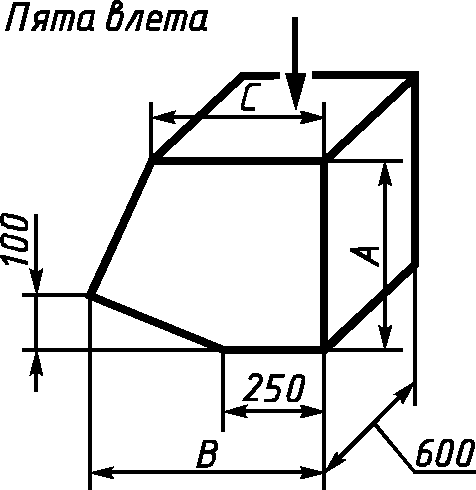

2.1. Форма и размеры отдельных изделий и комплектов влетов, простенков, протоков, арок загрузочных карманов, а также других конструктивных элементов стекловаренных печей должны соответствовать приложению 3 или чертежам, согласованным изготовителем с потребителем.
(Измененная редакция, Изм. N 1).
2.1.1. В зависимости от сложности изготовления все изделия делятся на 4 группы:
I группа
II группа
III группа
IV группа
Стеновой брус размеры, мм: 600·400·250
600·300·250
Простой фасон
Сложный фасон
Брусья:
влетов;
протоков;
простенков.
Особо сложный фасон
Брусья: арок; экранов;
заградительных устройств;

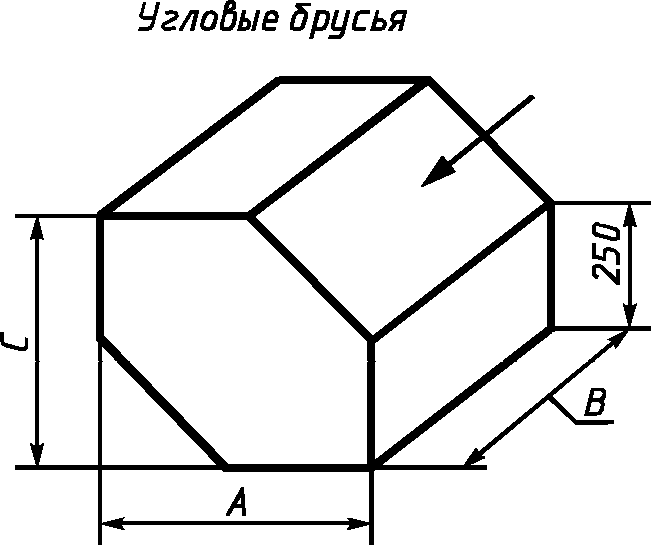

угловые;
протоков длиной свыше 1200 мм
толщиной более 300 мм.
(Введен дополнительно, Изм. N 1).
2.1.2. В зависимости от установки бакоровых огнеупоров в стекловаренных печах изделия делятся на три вида:
А - для арок загрузочного кармана, протоков, заградительных устройств;
Б - изделия, соприкасающиеся со стекломассой;
В - изделия, не соприкасающиеся со стекломассой.
(Введен дополнительно, Изм. N 2).
2.2. Предельные отклонения размеров изделий, не входящих в комплект, не должны превышать:
+/- 4 мм - для изделий длиной до 1000 мм;
+/- 1,0% - для изделий длиной свыше 1000 мм.
(Измененная редакция, Изм. N 1).
2.3. Предельные отклонения размеров для комплектов не должны превышать:
-1,0% - длины комплектов влетов и простенков;
+/- 1,0% - длины комплектов протоков, арок, загрузочных карманов, заградительных устройств и др.
(Введен дополнительно, Изм. N 1).
3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3.1. По физико-химическим показателям и показателям внешнего вида изделия должны соответствовать требованиям табл. 1.
Таблица 1
Наименование показателя
Норма для изделий марок
Бк-33Э
Бк-41Э
Бк-33
Бк-37
Бк-41
А
Б
В
А
Б
В
А
Б
В
А
Б
В
А
Б
В
1. Химический состав в рабочей части изделий, %:
массовая доля ZrO2, не менее
32,5
41,0
32,5
37,0
41,0
массовая доля SiO2, не более
16
13
16
15,5
13
массовая доля Fe2O3, не более
0,1
0,1
0,2
0,2
0,2
массовая доля плавней
/Fe2O3 + TiO2 + CaO + MgO + Na2O + K2O/, не более
1,6
1,5
2,5
2,5
2,5
в том числе Na2O, не более
1,1
1,0
1,9
1,7
1,7
массовая доля Al2O3
Остальное
2. Кажущаяся плотность, кг/дм3, не менее, для изделий:
ВП
3,65
3,85
3,60
3,70
3,80
ПП
3,50
3,70
3,50
3,60
3,70
ОП
3,40
3,55
3,40
3,25
3,45
3,30
3,55
3,38
3. Открытые раковины на литниковой поверхности глубиной, мм, не более для изделий толщиной:
до 100 мм
20
Не допускаются
40
св. 100 мм
45
70
4. Отклонение от прямого угла, мм, не более, для изделий:
М
размером до 250 мм
2
размером св. 250 мм
4
Н
4
размером до 250 мм
6
размеров св. 250 мм
4
для сторон комплектов, мм
5. Поверхностные посечки шириной не более 0,5 мм
Допускаются в виде сетки на площади не более 25% площади грани, соприкасающейся со стекломассой
Не регламентируются
6. Трещины шириной до 1 мм
Допускаются длиной не свыше 50% ширины каждой из смежной граней, если трещины пересекают ребро или 75% ширины поверхности, не пересекающих ребро
-
Допускаются длиной не свыше 50% ширины каждой из смежной граней, если трещины пересекают ребро или 75% ширины поверхности, не пересекающих ребро
-
Допускаются, кроме опоясывающих трещин, проходящих через две грани
7. Трещины от закладных деталей шириной более 1 мм, длиной каждая более 100 мм в количестве
Не допускаются более 4 шт.
Не допускаются более 8 шт.
8. Остатки прибыли, выступающие на литниковой поверхности, высотой, мм, не более
6
10
9. Отклонение от плоскостности (выпуклость, вогнутость) шовных поверхностей изделий, изготавливаемых не в комплекте, мм, не более:
М
1,0
2,0
1,0
2,0
2,0
2,5
2,0
2,5
2,0
2,5
Н
2,0
3,0
2,0
3,0
3,0
3,0
3,0
3,0
3,0
3,0
-5,0
-5,0
-5,0
рабочих и литниковых
сторон бруса Н
6,0
12,5
рабочих сторон М
3,0
-
10. Максимальная ширина шва между изделиями, входящими в состав комплектов, мм, не более
1,0
2,0
1,0
2,0
1,5
2,5
3,0
1,5
2,5
3,0
1,5
2,5
3,0
11. Содержание стеклофазы, %, не более
25
20
25
23
20
12. Скорость разъедания в объемных %, не более
35
27
35
30
27
13. Сколы углов и ребер
Не допускаются более 2 шт., глубиной 28 мм на рабочей поверхности и более 3 шт. глубиной 35 мм на литниковой поверхности. Для видов А, В не допускаются более 2 шт. глубиной 40 мм на рабочей поверхности и не более 2 шт. глубиной 60 мм на литниковой поверхности.
14. Поры на рабочей поверхности изделий, соприкасающихся со стекломассой
Допускаются не более 10 шт. диаметром не более 5 мм на 1000 мм2 поверхности
Не регламентируются
15. Разность цветовых оттенков рабочей поверхности изделия
Не допускается
Не регламентируется
16. Выделение пузырей из изделий, соприкасающихся со стекломассой шт., не более:
Не регламентируется
диаметром более 0,1 мм
10
5
диаметром менее 0,1 мм
50
25
17. Углубления глубиной до 15 мм не более 20% площади на рабочей и литниковой гранях изделий
Не регламентируются
18. Пригар формовочной смеси на рабочих и шовных поверхностях
Не допускается
Примечания:
1. Допускается заделывать литниковые раковины, кроме заградительного устройства, изделий марок Бк-33Э и Бк-41Э, при помощи воздушнотвердеющего раствора высокоглиноземистого цемента и мелкодробленого бакора.

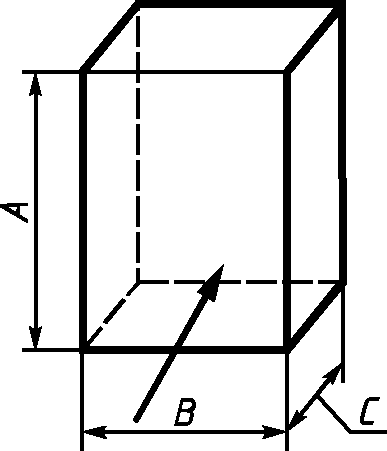

2. Для изделий марок Бк-33Э и Бк-41Э разброс по высоте (размер A) стеновых брусьев для бассейна печи не должен превышать 4 мм.
(Измененная редакция, Изм. N 1, 2, 3, 4).
3.1а. (Исключен, Изм. N 2).
3.2. Влеты, простенки, арки загрузочных карманов, заградительных устройств стекловаренных печей, изделия марок Бк-33Э и Бк-41Э изготовляют комплектами.
(Измененная редакция, Изм. N 1, 2).
4. ПРАВИЛА ПРИЕМКИ
4.1. Изделия принимают партиями. Партия должна состоять из комплектов изделий и изделий одной марки, оформленных одним документом о качестве, удостоверяющим соответствие качества изделий требованиям настоящего стандарта и содержащим:
товарный знак или наименование предприятия-изготовителя и товарный знак;
марку изделия;
количество изделий в комплекте, шт., т;
результаты лабораторных испытаний;
массу партии;
обозначение настоящего стандарта.
Масса партии должна быть не более 80 т.
(Измененная редакция, Изм. N 1, 4).
4.2. При проверке изделий на соответствие размеров, кривизны, отклонений от прямого угла, показателей внешнего вида и кажущейся плотности применяют двухступенчатый контроль в соответствии с табл. 2.
Таблица 2
Объем партии, шт.
Ступени контроля
Объем одной выборки, шт.
Объем в двух выборках, шт.
Приемочное число
Браковочное число
До 15
Первая
2
4
0
2
Вторая
2
1
2
16 - 25
Первая
3
6
0
2
Вторая
3
1
2
26 - 50
Первая
5
10
0
3
Вторая
5
3
4
51 - 90
Первая
8
16
1
4
Вторая
8
4
5
91 - 150
Первая
13
26
2
5
Вторая
13
6
7
151 - 280
Первая
20
40
3
7
Вторая
20
8
9
281 - 500
Первая
32
64
5
9
Вторая
32
12
13
(Измененная редакция, Изм. N 1).
4.3. Для определения химического состава отбирают одно изделие от партии. Для определения выделения пузырей в стекломассу, скорости разъедания, содержания стеклофазы отбирается одно изделие от партии периодически один раз в год.
(Измененная редакция, Изм. N 2).
4.4. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания удвоенного количества изделий, взятых от той же партии.
Результаты повторных испытаний распространяются на всю партию.
5. МЕТОДЫ ИСПЫТАНИЙ
5.1. Отбор проб для проведения анализов и приготовление образцов для испытания проводят в местах, указанных на чертеже. Допускается на предприятии-изготовителе для химического анализа проводить отбор проб из расплава при заливке в формы.
1 - литниковая часть; 2 - рабочая поверхность;
3 - место отбора проб
5.2. Определение химического состава проводят по ГОСТ 20300.1 - ГОСТ 20300.8. Допускается определять химический состав другими методами по нормативно-технической документации, утвержденной в установленном порядке.
5.3. Размеры изделий проверяют металлической линейкой (ГОСТ 427) с ценой деления шкалы 1 мм или рулеткой по ГОСТ 7502. Для определения каждого размера изделия проводят три измерения: два - на расстоянии 20 мм от ребер и один - посередине, при этом ни один из размеров не должен превышать предельных отклонений. Среднеарифметическое значение результатов трех измерений принимают за размер изделия.
(Измененная редакция, Изм. N 1).
5.4. Кажущуюся плотность изделия в кг/дм3 вычисляют по формуле
где m - масса изделия, кг;
V - объем изделия, дм3.
5.5. Отклонение поверхностей от прямого угла определяют угольником (ГОСТ 3749) с длиной стороны 250·160 мм. Одной стороной угольник плотно прижимают к поверхности изделия и щупом (ТУ 2-034-225) измеряют наибольший просвет между изделием и второй стороной угольника.
(Измененная редакция, Изм. N 1).
5.6. Определение отклонения от плоскостности (вогнутости или выпуклости).
Вогнутость измеряют накладыванием металлической линейки ребром на шовную поверхность изделия. Наибольший просвет между изделием и линейкой определяют щупом (ТУ 2-034-225) толщиной, превышающей на 0,1 мм установленную норму вогнутости, при этом щуп не должен входить в просвет.
Выпуклость поверхности измеряют накладыванием металлической линейки ребром на поверхность изделия по диагонали. Образующиеся при этом два просвета замеряют щупом.
Величину выпуклости вычисляют как среднеарифметическое значение обоих просветов.
(Измененная редакция, Изм. N 4).
5.7. Длину трещин измеряют металлической линейкой (ГОСТ 427) с ценой деления шкалы 1 мм.
5.8. Глубину открытых раковин определяют щупом (ТУ 2-034-225) вводимым в полость раковины до отказа, с последующим отсчетом погруженной части по линейке.
5.9. Наличие пригара формовочной смеси и трещин определяют визуально.
(Измененная редакция, Изм. N 2).
5.10. Величину отбитости углов и ребер определяют по ГОСТ 15136.
5.11. Ширину посечек и трещин определяют измерительной лупой по ГОСТ 25706. При измерении лупу располагают так, чтобы ее шкала была перпендикулярна к посечке.
(Измененная редакция, Изм. N 2).
5.12. Определение свободного корунда и стеклофазы проводят методом, указанным в приложении 2.
5.13, 5.14. (Исключены, Изм. N 2).
5.15. Значение скорости разъедания стекломассой статистическим и динамическим методами определяют методами по нормативно-технической документации, утвержденной в установленном порядке.
5.16. Ширину шва между изделиями, входящими в комплект, измеряют щупом ТУ 2-034-225 толщиной, превышающей на 0,1 мм установленную норму; при этом щуп не должен входить в зазор ни в одном месте.
(Измененная редакция, Изм. N 1).
5.17. Выделение пузырей из изделий Бк-33Э и Бк-41Э определяют по нормативно-технологической документации.
(Введен дополнительно, Изм. N 2).
6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24717-94 Приказом Ростехрегулирования от 30.03.2005 N 66-ст с 1 января 2006 года введен в действие ГОСТ 24717-2004.
6.1. Способ нанесения маркировки - по ГОСТ 24717.
6.2. Маркировка каждого изделия должна содержать:
наименование предприятия-изготовителя, товарный знак;
марку изделия;
массу изделия, кг;
обозначение категории плотности и точности (обычная плотность и точность не указываются).
6.3. Маркировка рабочей части комплекта должна содержать:
обозначение комплекта;
порядковый номер изделия в комплекте.
Порядковый номер изделий в комплектах должен наноситься для влетов и простенков снизу вверх, в пределах каждого ряда - слева направо. Нумерация начинается с левого зуба, для протоков - с рабочей стороны левому нижнему брусу присваивается первый номер, первому нижнему - второй.
С боковой стороны брусья протоков нумеруют слева направо в пределах каждого ряда, начиная с третьего номера.
6.2, 6.3. (Измененная редакция, Изм. N 1).
6.4. (Исключен, Изм. N 1).
6.5. Упаковка, маркировка транспортной тары, транспортирование и хранение изделий должны производиться по ГОСТ 24717.
По согласованию изготовителя с потребителем допускается транспортировать изделия без упаковки с применением деревянных прокладок между рядами и пакетами.
(Измененная редакция, Изм. N 1).
6.6 - 6.8. (Исключены, Изм. N 1).
Приложение 1
Справочное
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ, ИСПОЛЬЗУЕМЫЕ В СТАНДАРТЕ
Термин
Определение
1. Пригар формовочной смеси
Спекшаяся часть формовочной смеси, образующаяся на поверхности изделий и распространяющаяся в глубину изделия не более 0,5 мм вследствие взаимодействия расплава с материалом форм
2. Шов между изделиями, входящими в комплект
Зазор между двумя соседними изделиями после их подгонки и сборки в комплект
3. Рабочая поверхность огнеупорного изделия.
Рабочая поверхность
Поверхность, обращенная к печному пространству, противоположная литниковой поверхности
4. Литниковая поверхность огнеупорного изделия.
Литниковая поверхность
Поверхность огнеупорного изделия, на которой расположено отверстие заливки расплава
5. Открытая раковина литого огнеупорного изделия.
Открытая раковина
Полость, образующаяся в литом огнеупорном изделии вследствие кристаллизации расплава
6. Посечка огнеупорного изделия.
Посечка.
Дефект на огнеупорном изделии в виде трещины шириной до 0,5 мм
7. Отжиг литого огнеупорного изделия
Операция заключается в постепенном охлаждении изделия для частичного снятия напряжения
8. Толщина огнеупорного изделия
Расстояние от литниковой поверхности до рабочей поверхности огнеупорного изделия
9. Поры на рабочей поверхности
Дефект на рабочей поверхности в виде мелких углублений, образованных газовыделением при усадке расплава
10. Углубления
Литейный дефект на рабочей и литниковой гранях, выявляющийся при механической обработке
Приложение 1. (Измененная редакция, Изм. N 2).
Приложение 2
Обязательное
ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ КОРУНДА И СТЕКЛОФАЗЫ
Определение содержания корунда и стеклофазы проводят петрографическим методом на полированных шлифах на микроскопе типа МБИ-6, МИМ-7 или МИН-8.
1. Отбор проб
1.1. Перед отбором проб проводят описание изделия по следующей схеме:
номер изделия;
масса изделия;
дата плавки;
дата отбора проб.
Отбор проб для определения содержания корунда и стеклофазы проводят параллельно с отбором проб для химического анализа. От трех мест рабочей части изделия отбирают кусочки размером 1 - 1,5 см2 и изготовляют из них шлифы (аншлифы) любым способом.
2. Метод определения корунда и стеклофазы в шлифах
2.1. Корунд и стеклофазу определяют по отражательной способности минералов и форме выделения их.
Корунд определяют по рельефности зерен, их форме, таблитчатой и неправильной, и значительно меньшей отражательной способности по сравнению с бадделеитом, обладающим наибольшей степенью отражения.
Стеклофазу, заполняющую промежутки между всеми минералами, определяют по шагреневой поверхности, а при исследовании непротравленных шлифов - по наименьшей отражательной способности.
3. Подсчет минералов в шлифе
3.1. Подсчет минералов проводят линейным способом в следующем порядке.
3.1.1. Укрепляют шлиф в салазках препаратоводителя так, чтобы в поле зрения находился край шлифа.
3.1.2. При помощи препаратоводителя перемещают шлиф вдоль линейки окулярмикрометра и одновременно подсчитывают длины сечений корунда, стеклофазы и всех остальных минералов.
3.1.3. Возвращают шлиф в первоначальное положение, перемещают в перпендикулярном направлении на одно деление и ставят в поле зрения край шлифа. Определение проводят, как указано в п. 3.1.2.
Подсчет минералов в параллельных сечениях проводят по всей площади шлифа.
3.1.4. После этого в каждом сечении шлифа подсчитывают количество делений окулярмикрометра, приходящихся на корунд, стеклофазу и остальные минералы и пустоты, и результаты заносят в таблицу.
Длина сечений минералов в единицах делений окулярмикрометра
Общая длина сечений шлифа
Корунд
Стеклофаза
Остальные минералы и пустоты
где
... ... - сумма длин сечений минералов в 1, 2 и n сечениях.
Количество корунда и стеклофазы (X) в процентах вычисляют по формуле
где l - длина сечений определяемого компонента, мм.
3.1.5. Аналогично подсчитывают массовую долю корунда и стеклофазы в двух других фазах.
3.1.6. За результат принимают среднеарифметическое значение массовой доли корунда и стеклофазы в процентах по трем шлифам.
Приложение 3
Обязательное
Формы и размеры бадделеито-корундовых изделий и конструктивных элементов стекловаренных печей должны соответствовать указанным в табл. 1 - 11.
I группа. Стеновой брус
Таблица 1
Чертеж
Размеры, мм
Масса, кг, при
Обозначения
A
B
C
по атласу Гипростекло
по каталогу ЩЗЭПО
600
400
250
210
3228-52
-----------
ТТ1-11
Б-1
600
300
250
158
3228-52
-----------
ТТ1-8
Б-2
II группа. Простой фасон
Таблица 2
Чертеж
Размеры, мм
Масса, кг, при
Обозначения
A
B
C
по атласу Гипростекло
по каталогу ЩЗЭПО
400
550
480
180
Б-42
600
497
191
Б-84
500
397
156
3228-52
----------
ТТ1-21
Б-85
400
297
121
3228-52
----------
ТТ1-20
Б-86
300
197
86
Б-87
500
400
320
189
Б-43
400
330
193
Б-56
300
197
131
Б-76
400
297
183
Б-77
500
397
236
Б-78
600
497
288
Б-88
600
490
360
223
Б-200
480
330
219
Б-201
310
230
142
Б-235
Таблица 3
Чертеж
Размеры, мм
Масса, кг, при
Обозначения
A
B
C
по атласу Гипростекло
по каталогу ЩЗЭПО
900
300
300
283
Б-191
800
600
250
420
Б-12
500
250
350
Б-182
700
400
300
294
Б-189
600
600
250
315
Б-13
400
300
252
Б-3
400
150
156
Б-231
300
200
127
Б-248
300
300
189
Б-187
500
500
400
350
Б-186
400
400
280
Б-7
400
300
210
Б-6
400
250
175
Б-269
300
300
158
Б-5
300
250
132
Б-4
250
200
87
Б-17
200
200
70
Б-16
350
400
250
122
Б-285
300
250
92
Б-284
300
300
300
94
Б-179
III группа. Сложный фасон
Брусья для влетов
Таблица 4
Чертеж
Размеры, мм
Масса, кг, при
Обозначения
A
B
C
по атласу Гипростекло
по каталогу ЩЗЭПО
420
570
450
429
3228-52
-----------
ТТ1-366
Б-34
250
330
270
158
3228-52
-----------
ТТ1-366
Б-116
250
540
440
257
3228-52
-----------
ТТ1-339
Б-116 "г"
320
400
160
188
3228-52
-----------
ТТ1-338
Б-137
320
600
360
322
3228-52
-----------
ТТ1-340
Б-89
320
265
235
119
3228-52
-----------
ТТ1-341
Б-115
320
365
335
179
3228-52
-----------
ТТ1-342
Б-149
465
435
239
3228-52
-----------
ТТ1-344
Б-138
565
535
299
3228-52
-----------
ТТ1-346
Б-148
665
635
359
Б-297
600
250
150
79
Б-18
170
90
Б-19
250
132
Б-20
420
220
Б-122
180
95
Б-146
160
84
3228-52
-----------
ТТ1-350
Б-300
200
105
3228-52
-----------
ТТ1-351
Б-206
370
194
3228-52
-----------
ТТ1-353
Б-302
130
68
3228-52
-----------
ТТ1-349
Б-299
650
250
200
94
Б-66
400
200
148
Б-147
650
400
200
136
Б-61
200
200
68
Б-64
250
200
85
Б-65
650
250
250
132
3228-52
-----------
ТТ1-368
Б-311
400
190
3228-52
-----------
ТТ1-369
Б-312
500
237
3228-52
-----------
ТТ1-370
Б-313
650
400
250
145
3228-52
-----------
ТТ1-371
Б-314
500
182
3228-52
-----------
ТТ1-372
Б-315
Брусья для простенков
380
240
300
96
3228-52
-----------
ТТ1-442
Б-316
400
128
3228-52
-----------
ТТ1-443
Б-317
430
300
172
3228-52
-----------
ТТ1-444
Б-351
400
229
3228-52
-----------
ТТ1-445
Б-352
550
300
219
3228-52
-----------
ТТ1-446
Б-318
400
293
3228-52
-----------
ТТ1-447
Б-319
550
250
250
109
3228-52
-----------
ТТ1-448
Б-320
350
150
3228-52
-----------
ТТ1-450
Б-321
550
250
250
109
3228-52
-----------
ТТ1-449
Б-322
350
3228-52
-----------
ТТ1-451
Б-323
550
200
250
79
3228-52
-----------
ТТ1-452
Б-324
550
250
3228-52
-----------
ТТ1-453
Б-325
200
200
57
Б-63
250
97
Б-71
800
400
250
280
Б-274
900
300
250
236
Б-233
1000
400
250
350
Б-106
1200
400
250
420
Б-8
1200
300
250
315
Б-232
800
300
300
252
3228-52
-----------
ТТ1-161
Б-348
800
400
300
336
3228-52
-----------
ТТ1-162
Б-184
800
500
300
420
3228-52
-----------
ТТ1-163
Б-193
1000
300
300
315
3228-52
-----------
ТТ1-164
Б-178
1000
400
300
420
3228-52
-----------
ТТ1-165
Б-11
1000
500
300
525
3228-52
-----------
ТТ1-166
Б-326
1100
400
300
462
Б-10
1200
300
300
378
3228-52
-----------
ТТ1-168
Б-194
1200
400
300
504
3228-52
-----------
ТТ1-170
Б-9
1200
500
300
630
3228-52
-----------
ТТ1-172
Б-349
Таблица 5
Влеты
Чертеж
Размеры, мм
Обозначения
L
H
H1
А
Б
по атласу Гипростекло
по каталогу ЩЗЭПО
800
230
280
1300
800
3228-52
-----------
ТТ1-207
350
400
920
3228-52
-----------
ТТ1-208
470
520
1040
3228-52
-----------
ТТ1-209
1000
230
280
1500
800
3228-52
-----------
ТТ1-210
350
400
920
3228-52
-----------
ТТ1-211
470
520
1040
3228-52
-----------
ТТ1-212
1200
275
325
1700
800
3228-52
-----------
ТТ1-213
395
445
920
3228-52
-----------
ТТ1-214
515
565
1040
3228-52
-----------
ТТ1-215
1400
300
350
1900
800
3228-52
-----------
ТТ1-216
420
470
920
3228-52
-----------
ТТ1-217
540
590
1040
3228-52
-----------
ТТ1-218
1600
300
350
2100
800
3228-52
-----------
ТТ1-219
420
470
920
3228-52
-----------
ТТ1-220
540
590
1040
3228-52
-----------
ТТ1-221
1800
300
350
2300
800
3228-52
-----------
ТТ1-222
420
470
920
3228-52
-----------
ТТ1-223
540
590
1040
3228-52
-----------
ТТ1-224
2000
300
350
2500
800
3228-52
-----------
ТТ1-225
420
470
920
3228-52
-----------
ТТ1-226
540
590
1040
3228-52
-----------
ТТ1-227
2200
300
440
2700
920
3228-52
-----------
ТТ1-229
510
560
1040
3228-52
-----------
ТТ1-230
800
330
1300
800
3228-52
-----------
ТТ1-231
450
920
3228-52
-----------
ТТ1-232
570
1040
3228-52
-----------
ТТ1-233
1000
330
1500
800
3228-52
-----------
ТТ1-234
450
920
3228-52
-----------
ТТ1-235
570
1040
3228-52
-----------
ТТ1-236
1200
375
1700
800
3228-52
-----------
ТТ1-237
495
920
3228-52
-----------
ТТ1-238
615
1040
3228-52
-----------
ТТ1-239
1400
400
1900
800
3228-52
-----------
ТТ1-240
520
920
3228-52
-----------
ТТ1-241
640
1040
3228-52
-----------
ТТ1-242
1600
400
2100
800
3228-52
-----------
ТТ1-243
520
920
3228-52
-----------
ТТ1-244
640
1040
3228-52
-----------
ТТ1-245
1800
400
2300
800
3228-52
-----------
ТТ1-246
520
920
3228-52
-----------
ТТ1-247
640
1040
3228-52
-----------
ТТ1-248
2000
400
2500
800
3228-52
-----------
ТТ1-249
520
920
3228-52
-----------
ТТ1-250
640
1040
3228-52
-----------
ТТ1-251
2200
490
2700
920
3228-52
-----------
ТТ1-253
610
1040
3228-52
-----------
ТТ1-254
Таблица 6
Простенки
Чертеж
Размеры, мм
Обозначения
H
L
A
по атласу Гипростекло
по каталогу ЩЗЭПО
800
600
100
3228-52
-----------
ТТ1-402
800
100
3228-52
-----------
ТТ1-403
900
200
3228-52
-----------
ТТ1-404
1000
100
3228-52
-----------
ТТ1-405
1100
100
3228-52
-----------
ТТ1-406
1200
100
3228-52
-----------
ТТ1-407
1300
100
3228-52
-----------
ТТ1-408
920
600
100
3228-52
-----------
ТТ1-409
800
100
3228-52
-----------
ТТ1-410
900
200
3228-52
-----------
ТТ1-411
920
1000
100
3228-52
-----------
ТТ1-412
1100
100
3228-52
-----------
ТТ1-413
1200
100
3228-52
-----------
ТТ1-414
1300
100
3228-52
-----------
ТТ1-415
1040
600
100
3228-52
-----------
ТТ1-416
800
100
3228-52
-----------
ТТ1-417
900
200
3228-52
-----------
ТТ1-418
1000
100
3228-52
-----------
ТТ1-419
1100
100
3228-52
-----------
ТТ1-420
1200
100
3228-52
-----------
ТТ1-421
1300
100
3228-52
-----------
ТТ1-422
1160
600
100
3228-52
-----------
ТТ1-423
800
100
3228-52
-----------
ТТ1-424
900
200
3228-52
-----------
ТТ1-425
1000
100
3228-52
-----------
ТТ1-426
1100
100
3228-52
-----------
ТТ1-427
1200
100
3228-52
-----------
ТТ1-428
1300
100
3228-52
-----------
ТТ1-429
1280
600
100
3228-52
-----------
ТТ1-430
800
100
3228-52
-----------
ТТ1-431
900
200
3228-52
-----------
ТТ1-432
1280
1000
100
3228-52
-----------
ТТ1-433
1100
100
3228-52
-----------
ТТ1-434
1200
100
3228-52
-----------
ТТ1-435
1300
100
3228-52
-----------
ТТ1-436
800
600
3228-52
-----------
ТТ1-437
920
3228-52
-----------
ТТ1-438
1040
3228-52
-----------
ТТ1-439
1160
3228-52
-----------
ТТ1-440
1280
3228-52
-----------
ТТ1-441
IV группа - Особосложный фасон
Таблица 7
Арки загрузочного кармана
Чертеж
Размеры, мм
Масса, кг, при
Обозначения
L
H
h
R
по атласу Гипростекло
по каталогу ЩЗЭПО
9100
865
500
12420
8956
3228-52
-----------
ТТ1-472
7900
750
500
10780
7882
3228-52
-----------
ТТ1-473
7300
690
500
9960
7338
3228-52
-----------
ТТ1-474
6200
590
500
8460
6355
3228-52
-----------
ТТ1-475
5200
490
500
7100
5463
3228-52
-----------
ТТ1-476
4200
400
500
5730
4567
3228-52
-----------
ТТ1-477
3200
300
500
4370
3673
3228-52
-----------
ТТ1-478
6700
635
500
9150
6805
3228-52
-----------
ТТ1-480
2200
210
500
3000
2775
3228-52
-----------
ТТ1-479
Таблица 8
Брусья арок
Чертеж
Размеры, мм
Масса, кг, при
Обозначения
Пролет
L
l
l1
h
по атласу Гипростекло
по каталогу ЩЗЭПО
9100
462
444
9
500
396
3228-52
-----------
ТТ1-472
7900
498
476
11
426
3228-52
-----------
ТТ1-473
7300
462
440
11
394
3228-52
-----------
ТТ1-474
6200
448
423
12,5
381
3228-52
-----------
ТТ1-475
5200
438
410
14
500
371
3228-52
-----------
ТТ1-476
4200
425
391
17
357
3228-52
-----------
ТТ1-477
3200
406
364
21
337
3228-52
-----------
ТТ1-478
2200
375
322
26,5
305
3228-52
-----------
ТТ1-479
320
3228-52
-----------
ТТ1-469
250
140
275
116
Б-39
Таблица 9
Чертеж
Размеры, мм
Масса, кг, при
Обозначения
A
B
C
по атласу Гипростекло
по каталогу ЩЗЭПО
350
260
500
129
Б-46
350
260
500
129
Б-47
Таблица 10
Погружные заградительные устройства
Чертеж
Размеры, мм
Обозначения
Примечание
H
h
h1
по атласу Гипростекло
по каталогу ЩЗЭПО
8000
700
1000
401-1
----------
ТТ3-17
6000
500
700
А
5200
500
700
ТВ. 304-30
3500
700
1000
401-1
----------
ТТ3-17
1/2 комплекса по чертежу
401-1
----------
ТТ3-17
--------------------------------
<*> Уточняется по чертежам заказчика.
Таблица 11
Детали заградительного устройства
Чертеж
Размеры, мм
Масса, кг, при
Обозначения
h
A
B
C
по атласу Гипростекло
по каталогу ЩЗЭПО
500
460
370
363
ТВ-010
600
538
450
515
А1
700
530
460
606
401-1
----------
ТТ3-18
700
530
465
565
609
401-1
----------
ТТ3-19
700
530
465
630
530
401-1
----------
ТТ3-20
1000
270
300
656
401-1
----------
ТТ3-22
800
280
200
525
А4
700
275
200
459
ТВ-040
500
600
500
394
3228-52
----------
ТТ1-31
Б-57
300
197
3228-52
----------
ТТ1-28
Б-155 "а"
500
328
3228-52
----------
ТТ1-30
Б-155
500
400
3228-52
----------
ТТ1
Б-58
1400
400
400
784
3228-52
----------
ТТ1-177
Б-328
1200
672
3228-52
----------
ТТ1-171
Б-350
1000
560
Б-192
1350
250
400
473
Б-275
1400
300
400
588
Б-294
Приложение 2. (Введено дополнительно, Изм. N 1).
