Постановлением Государственного комитета стандартов Совета Министров СССР от 09.12.1970 N 1723 дата введения установлена 01.01.1971.

Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-88).

Взамен ГОСТ 11492-65 в части разд. Г.

Переиздание (сентябрь 1999 г.) с Изменениями N 1, 2, 3, утвержденными в декабре 1977 г., мае 1983 г., феврале 1988 г. (ИУС 2-78, 9-83, 5-88).

Настоящий стандарт распространяется на древесину и устанавливает метод определения условного предела прочности при местном смятии поперек волокон в радиальном и тангентальном направлениях.

(Измененная редакция, Изм. N 1, 3).

1.1. Для определения предела прочности при испытании на местное смятие поперек волокон должны применяться следующие аппаратура и материалы:

Испытательная машина по ГОСТ 28840-90 с погрешностью измерения нагрузки не более 1%.

Штангенциркуль по ГОСТ 166-89 с погрешностью измерения не более 0,1 мм.

Приспособление к испытательной машине со съемным пуансоном и индикатором часового типа по ГОСТ 577-68 с погрешностью измерения не более 0,01 мм (черт. 1).

Аппаратура и материалы для определения влажности древесины по ГОСТ 16483.7-71.

2.1. Образцы изготовляют в форме прямоугольной призмы с основанием 20 x 20 мм и длиной вдоль волокон 60 мм.

Если годичные слои имеют ширину более 4 мм, размеры поперечного сечения должны быть увеличены так, чтобы образец включал не менее 5 слоев.

(Измененная редакция, Изм. N 1, 2).

2.2. Точность изготовления, влажность и количество образцов для каждого направления приложения нагрузки должны соответствовать ГОСТ 16483.0-89.

3.1. На середине длины образца измеряют с погрешностью не более 0,1 мм ширину образца b в тангентальном направлении при радиальном смятии или в радиальном направлении при тангентальном смятии.

3.2. Образец помещают в машину тангентальной или радиальной поверхностью кверху и нагружают через пуансон в соответствии с черт. 1.

Постоянная скорость нагружения или постоянная скорость перемещения нагружающей головки машины должна быть такой, чтобы условный предел прочности был достигнут через (1,5 +/- 0,5) мин после начала нагружения.

При использовании машины с электромеханическим приводом допускается проводить испытания с равномерной скоростью нагружения (1000 +/- 200) Н/мин при условии достижения в указанный интервал времени нагрузки, соответствующей условному пределу прочности образца при местном смятии поперек волокон.

(Измененная редакция, Изм. N 2, 3).

3.3. Через каждые 200 Н для мягких пород и через 400 Н для твердых пород измеряют с погрешностью не более 0,01 мм деформацию образца. Испытание продолжают до превышения условного предела прочности, что характеризуется резким увеличением деформации.

3.4. После испытаний определяют влажность образцов в соответствии с ГОСТ 16483.7-71. В качестве пробы на влажность берут среднюю часть образца длиной 30 мм с отпечатком пуансона. Для определения средней влажности партии образцов допускается отбирать каждый пятый образец, но не менее 3.

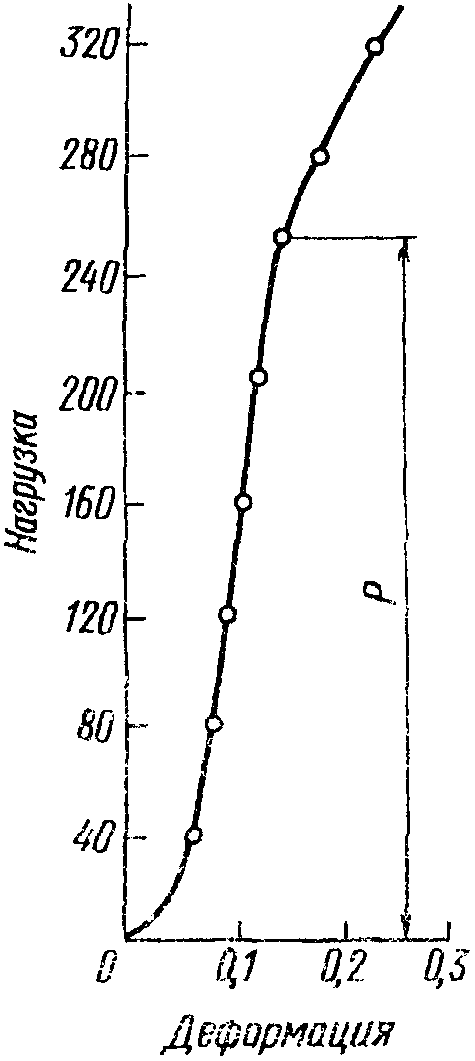

4.1. Для определения нагрузки P по результатам измерений вычерчивают диаграмму смятия поперек волокон, подобную изображенной на черт. 2. За нагрузку P принимают ординату точки перехода прямолинейного или близкого к прямолинейному участка диаграммы в явно криволинейный. Масштаб диаграммы по оси ординат должен быть не менее 50 Н/мм, чтобы обеспечить определение нагрузки P с погрешностью не более 50 Н.

4.2. Условный предел прочности в тангентальном или радиальном направлениях в МПа при влажности в момент испытания вычисляют по формулам

где P - нагрузка, соответствующая при местном смятии поперек волокон условному пределу прочности в тангентальном или радиальном направлениях, Н;

a - ширина образца, мм;

18 - средняя ширина опорной поверхности пуансона, мм.

Результат вычисляют с округлением до 0,1 МПа.

(Измененная редакция, Изм. N 1).

4.3. Условный предел прочности образцов с влажностью от 11 до 13% пересчитывают на влажность 12% с округлением до 0,1 МПа по формуле

где - поправочный коэффициент на влажность, равный 0,035 для всех пород;

W - влажность образца, %.

Условный предел прочности образцов с влажностью, равной или больше предела гигроскопичности, пересчитывают на влажность 12% с округлением до 0,1 МПа по формуле

где K - коэффициент пересчета, равный 1,67 - для лиственных пород при обоих направлениях смятия и хвойных пород при радиальном смятии и 2,46 - для хвойных пород при тангентальном смятии.

(Измененная редакция, Изм. N 1).

4.4. (Исключен, Изм. N 3).

4.5. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-89.

4.6. Результаты измерений и расчетов записывают в протокол испытаний (см. Приложение).

(Измененная редакция, Изм. N 1).

Приложение. (Измененная редакция, Изм. N 1).
