"ГОСТ 9231-80. Межгосударственный стандарт. Смесители лопастные двухвальные. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 31.03.1980 N 1455)
(ред. от 01.05.1990)
"ГОСТ 9231-80. Межгосударственный стандарт. Смесители лопастные двухвальные. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 31.03.1980 N 1455)
(ред. от 01.05.1990)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 31 марта 1980 г. N 1455
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СМЕСИТЕЛИ ЛОПАСТНЫЕ ДВУХВАЛЬНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Double shaft paddle mixers. Specifications
ГОСТ 9231-80
Е
Список изменяющих документов (в ред. Изменения N 1, утв. в октябре 1984 г., Изменения N 2, утв. в июне 1988 г., Изменения N 3, утв. в июне 1989 г., Изменения N 4, утв. в мае 1990 г.) |
ОКП 48 4546
Дата введения
1 января 1982 года
1. Разработан и внесен Межотраслевым Государственным объединением по производству оборудования для промышленности строительных материалов и строительной индустрии (МГО "Строммаш").
Разработчики: О.А. Землянкина (руководитель темы); Л.И. Исаченко; А.И. Романенков; И.М. Есипович; В.М. Виноградов; Н.Ф. Кривоносова; Р.М. Кац; В.Ф. Русанова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 31.03.1980 N 1455.
3. Взамен ГОСТ 9231-69.
4. Ссылочные нормативно-технические документы
───────────────────────────────────────┬──────────────────────────
Обозначение НТД, на который дана ссылка│ Номер пункта
───────────────────────────────────────┼──────────────────────────
ГОСТ 2.602-95 │ 4.1
ГОСТ 2.605-68 │ 4.1
ГОСТ 12.1.005-88 │ 2.20
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 12.4.026-76 Постановлением Госстандарта РФ от
19.09.2001 N 387-ст на территории Российской Федерации
ГОСТ 12.4.026-76 │ 3.5
ГОСТ 8828-89 │ 7.3
ГОСТ 10354-82 │ 7.3
ГОСТ 17494-87 │ 3.7
5. Ограничение срока действия снято по Протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).
6. Переиздание (октябрь 1998 г.) с Изменениями N 1, 2, 3, 4, утвержденными в октябре 1984 г., июне 1988 г., июне 1989 г., мае 1990 г. (ИУС 2-85, 10-88, 9-89, 8-90).
Настоящий стандарт распространяется на лопастные двухвальные смесители (далее - смесители), предназначенные для перемешивания и увлажнения керамических смесей, предварительно измельченных и очищенных от каменистых включений, и устанавливает требования к смесителям, изготовляемым для нужд народного хозяйства и экспорта.
(Измененная редакция, Изм. N 4).
1.1. Смесители следует изготовлять типов:
СП - смеситель с пароувлажнением смеси;
С - смеситель без пароувлажнения смеси.

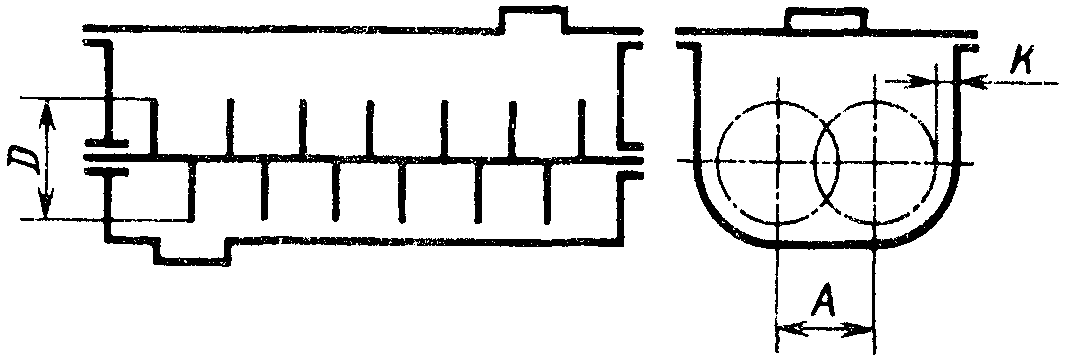

1.2. Основные параметры и размеры смесителей должны соответствовать указанным на чертеже и в таблице.
Примечание. Чертеж не определяет конструкцию.
───────────────────────────────────────────────────┬───────────────────────
├───────┬───────┬───────
│ С-100 │ СП-32 │ СП-64
───────────────────────────────────────────────────┼───────┼───────┼───────
Производительность, т/ч, не менее │ 100 │ 32 │ 64
Диаметр окружности, описываемой лопастями, D, мм │ 730 │ 600 │ 750
│ -5 │ -4 │ -5
-1 │ │ │
Частота вращения валов, с , не менее │ 0,39 │ 0,70 │ 0,50
Расстояние между осями лопастных валов A, мм, │ 540 │ 425 │ 515
не более │ │ │
Установленная мощность (без систем смазки), │ 92 │ 22 │ 40
не более │ │ │
Удельный расход электроэнергии, (кВт x ч)/т, │ 0,9 │ 0,65 │ 0,6
не более │ │ │
(Измененная редакция, Изм. N 1, 2, 3, 4).
2.1. Смесители должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Смесители должны изготовляться в климатических исполнениях УХЛ и О, категории размещения 4 по ГОСТ 15150, нижний предел температуры воздуха при эксплуатации +5 °C.
(Измененная редакция, Изм. N 1, 4).
2.3. (Исключен, Изм. N 4).
2.4. Твердость рабочей поверхности лопастей должна быть не менее
. Допускается изготовлять лопасти со съемными износостойкими накладками или с наплавкой их по рабочей поверхности.
. Допускается изготовлять лопасти со съемными износостойкими накладками или с наплавкой их по рабочей поверхности.(Измененная редакция, Изм. N 4).
2.6. Конструкцией смесителей типа СП должны быть предусмотрены устройства для пароувлажнения, прогрева смеси и отвода конденсата.
2.7. Соединение крышки с корпусом в смесителях типа СП должно иметь уплотнение.
(Измененная редакция, Изм. N 1).
2.9 - 2.12. (Исключены, Изм. N 4).
2.13. Электрооборудование, КИП и автоматика смесителя, установленного в автоматизированной поточной линии, должны обеспечивать возможность управления приводом смесителя (включение, выключение муфт) от цепей управления технологическим оборудованием, входящим в линию.
2.14. Поверхности смесителей должны иметь лакокрасочные покрытия. Класс покрытия - по ГОСТ 9.032, группа условий эксплуатации - по ГОСТ 9.104.
Лакокрасочные покрытия смесителей, предназначенных для нужд народного хозяйства, должны быть:
класс IV, группа условий эксплуатации УХЛ4 - для наружных поверхностей смесителя и ограждений;
класс V, группа условий эксплуатации УХЛ4 - для наружных поверхностей пультов управления и щитов;
класс VII, группа условий эксплуатации 6/1 по ГОСТ 9.032 - для поверхностей, образующих масляные ванны;
класс VII, группа условий эксплуатации УХЛ4 - для наружных литых и внутренних поверхностей смесителя.
Лакокрасочные покрытия смесителей, предназначенных для экспорта, должны быть:
класс V, группа условий эксплуатации УХЛ4 и О4 - для наружных поверхностей смесителя, щитов, пультов управления, ограждений;
класс VII, группа условий эксплуатации 6/1 по ГОСТ 9.032 - для поверхности, образующей масляные ванны.
Подготовка металлических поверхностей для нанесения лакокрасочных покрытий - по ГОСТ 9.402.
2.15. Гамма-процентный ресурс до первого капитального ремонта - не менее 12500 ч, для смесителей типа "С" - не менее 17000 ч, при
- 80%.
- 80%.Средняя наработка на отказ - не менее 660 ч.
Критерии отказов и предельного состояния указываются в эксплуатационной документации.
2.13 - 2.15. (Измененная редакция, Изм. N 4).
(Измененная редакция, Изм. N 1, 4).
2.17. В конструкции опор корпуса и привода смесителя должны быть предусмотрены регулировочные винты, контргайки и опорные пластины для беспрокладочного монтажа, а также обработанные базовые поверхности или места для установки уровня при проверке горизонтальности оборудования на фундаменте.
Монтажно-технологические требования - по ГОСТ 24444.
2.18. В конструкции смесителей должны быть предусмотрены фланцы для присоединения загрузочных и разгрузочных патрубков.
2.17, 2.18. (Введены дополнительно, Изм. N 1).
2.19. (Исключен, Изм. N 4).
2.20. Каждый смеситель подвергают обкатке на холостом ходу в течение 30 мин, а смесители, предназначенные для экспорта, - не менее 60 мин.
(Введен дополнительно, Изм. N 4).
Применение на добровольной основе раздела 2 обеспечивает соблюдение требований технического регламента "О безопасности машин и оборудования", утв. Постановлением Правительства Российской Федерации от 15.09.2009 N 753 (Приказ Росстандарта от 20.08.2010 N 3108). |
3.1. Смеситель должен соответствовать требованиям ГОСТ 12.1.003, ГОСТ 12.1.005, ГОСТ 12.1.012, ГОСТ 12.2.003, ГОСТ 12.2.007.0 и ГОСТ 12.4.040.
(Измененная редакция, Изм. N 1).
3.2. Наружные вращающиеся части смесителя должны иметь защитные ограждения. Конструкцией ограждений должны быть предусмотрены устройства, исключающие их случайное снятие.
3.3. Смотровой люк или решетка должны быть оборудованы устройством с автоматической блокировкой, исключающей включение смесителя при открытом люке или решетке.
3.4. Смеситель должен иметь защиту для предотвращения самопроизвольного включения после аварийного отключения электроэнергии.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 12.4.026-76 Постановлением Госстандарта РФ от 19.09.2001 N 387-ст на территории Российской Федерации с 1 января 2003 года введен в действие ГОСТ Р 12.4.026-2001. |
(Измененная редакция, Изм. N 2).
3.7. Электрооборудование смесителей должно соответствовать "Правилам устройства электроустановок", утвержденных Госэнергонадзором.
Степень защиты электродвигателей должна быть не ниже IP 23 по ГОСТ 17494, шкафов управления не ниже - IP 44 по ГОСТ 14254.
3.6, 3.7. (Измененная редакция, Изм. N 1).
3.8. Для смесителей, предназначенных для экспорта, напряжение и частоту тока устанавливают в договоре между предприятием-изготовителем и внешнеэкономической организацией.
(Измененная редакция, Изм. N 4).
4.1. В комплект смесителя должны входить запасные части и инструмент в соответствии с ведомостью ЗИП. К каждому смесителю должна быть приложена эксплуатационная документация по ГОСТ 2.601 и комплект быстроизнашивающихся деталей. Для смесителей, предназначенных на экспорт, эксплуатационная и техническая документация должна соответствовать договору между предприятием-изготовителем и внешнеэкономической организацией. Товаросопроводительная документация на экспорт - по ГОСТ 6.37.
Документация для смесителей, предназначенных на экспорт, должна быть выполнена на языке и в количестве, установленных заказом-нарядом внешнеторговой организации.
(Измененная редакция, Изм. N 1, 4).
4.2. Для экспорта смесители могут комплектоваться электрооборудованием для нестандартного напряжения и частоты тока в соответствии с требованием заказа-наряда.
(Введен дополнительно, Изм. N 1).
5.1. Для проверки соответствия смесителей требованиям настоящего стандарта предприятие-изготовитель должно проводить приемо-сдаточные и периодические испытания.
5.2. При приемо-сдаточных испытаниях каждый смеситель подвергают проверке на соответствие требованиям таблицы (кроме производительности и удельных показателей расхода энергии) и пп. 2.4 - 2.8, 2.13, 2.14, 3.2, 3.3, 3.6, 4.1 и 7.1.
(Измененная редакция, Изм. N 1, 4).
5.3. Периодическим испытаниям подвергают один смеситель каждого типоразмера не реже раза в два года на соответствие всем требованиям настоящего стандарта. Испытания проводят по программе, утвержденной в установленном порядке. При этом испытания смесителей на устойчивость в тропическом климате проводят по ГОСТ 15151 (по требованию заказчика).
Производительность и удельные показатели расхода энергии определяют при периодических испытаниях.
(Измененная редакция, Изм. N 1, 3).
5.4. Правила приемки по показателям надежности (пп. 2.15, 2.16) должны быть установлены в программе и методике испытаний, утвержденных в установленном порядке.
(Измененная редакция, Изм. N 1, 4).
6.1. Соответствие смесителей требованиям таблицы (кроме производительности, массы и удельных показателей) и пп. 2.5 - 2.8, 2.13, 3.2, 3.6, 4.1 и 7.1 проверяют внешним осмотром и средствами измерений, обеспечивающими допускаемую погрешность измерений в соответствии с требованиями чертежей.
(Измененная редакция, Изм. N 1, 4).
6.2. (Исключен, Изм. N 4).
6.4. Массу смесителя (таблица) проверяют взвешиванием на весах для статического взвешивания по ГОСТ 29329.
Допускается массу смесителя измерять другими средствами, обеспечивающими погрешность измерения не ниже установленной ГОСТ 29329, а также взвешивать смеситель по частям с последующим суммированием значений масс.
(Измененная редакция, Изм. N 1).
6.5. Автоматическую блокировку (п. 3.3) проверяют включением смесителя при открытом смотровом люке.
6.6. Испытания на надежность должны проводиться по программе и методике испытаний, утвержденной в установленном порядке.
(Введен дополнительно, Изм. N 1).
7.1. На каждом смесителе должна быть прикреплена табличка по ГОСТ 12971, содержащая:
наименование предприятия-изготовителя или его товарный знак (для смесителей, предназначенных на экспорт, следует указывать только товарный знак);
индекс смесителя;
порядковый номер смесителя по системе нумерации предприятия-изготовителя;
год выпуска;
обозначение настоящего стандарта (для смесителей, предназначенных на экспорт, не указывать);
изображение государственного Знака качества для смесителей, которым в установленном порядке присвоен государственный Знак качества (для смесителей, предназначенных на экспорт, не указывать);
надпись "Сделано в СССР" для смесителей, предназначенных для экспорта.
Материал, способ крепления и нанесения знаков маркировки должны обеспечивать сохранность таблички в течение всего срока службы смесителя.
Для смесителей, предназначенных для экспорта, надписи на табличке должны быть выполнены на языке, указанном в договоре между предприятием-изготовителем и внешнеэкономической организацией.
(Измененная редакция, Изм. N 4).
7.2. Смесители транспортируют без упаковки в частично разобранном виде. Ящики для упаковывания сборочных единиц и запасных частей по ГОСТ 10198 и ГОСТ 2991, вариант внутренней упаковки ВУ-0 по ГОСТ 9.014. Упаковка для экспорта должна соответствовать требованиям ГОСТ 24634.
Типы ящиков, масса и габаритные размеры грузовых мест должны быть указаны в эксплуатационной документации на смеситель конкретного типа.
(Измененная редакция, Изм. N 1, 4).
7.3. Эксплуатационная и товаросопроводительная документация на смесители должна быть упакована в соответствии с требованиями ГОСТ 23170.
(Измененная редакция, Изм. N 4).
7.4. Консервация смесителей - по ГОСТ 9.014, группа П-1, вариант защиты поверхностей ВЗ-1, для экспорта - ВЗ-4; категории условий хранения: 2 (С) - для макроклиматических районов с умеренным и холодным климатом, 3 (Ж3) - для районов с тропическим климатом.
Срок действия консервации смесителей - один год; запасных частей - три года; на экспорт смесителей - три года; запасных частей - пять лет.
(Измененная редакция, Изм. N 1).
7.5. Транспортная и предупредительная маркировка - по ГОСТ 14192.
На каждое грузовое место должны быть нанесены манипуляционные знаки "Центр тяжести", "Место строповки" в соответствии с рабочей документацией.
7.6. Смесители допускается транспортировать транспортом любого вида с соблюдением правил, действующих на данном транспорте.
7.5, 7.6. (Измененная редакция, Изм. N 4).
7.7. Условия транспортирования смесителей в части воздействия климатических факторов - 8 (ОЖ3) для районов с умеренным и холодным климатом и 9 (ОЖ1) для районов с тропическим климатом по ГОСТ 15150.
(Измененная редакция, Изм. N 1).
8.1. Изготовитель гарантирует соответствие смесителей требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации смесителей - 12 мес со дня их ввода в эксплуатацию, а для смесителей, предназначенных для экспорта, - 18 мес со дня ввода их в эксплуатацию, но не более 24 мес со дня проследования через Государственную границу СССР.
Гарантии не распространяются на лопатки как быстроизнашивающиеся детали.
(Измененная редакция, Изм. N 4).
