ГОСТ 12840-80. Межгосударственный стандарт. Замки предохранительные для однорогих крюков. Типы и размеры

Приложение. Конструкции предохранительных замков для однорогих крюков

Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 31 января 1980 г. N 491

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАМКИ ПРЕДОХРАНИТЕЛЬНЫЕ ДЛЯ ОДНОРОГИХ КРЮКОВ

ТИПЫ И РАЗМЕРЫ

Safely locks for single hooks.

Type and dimensions

ГОСТ 12840-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1982 г.,

Изменения N 2, утв. в июле 1990 г.)

Группа Г86

ОКП 31 7800

Дата введения

1 января 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством тяжелого машиностроения СССР.

Разработчики: А.С. Липатов, Н.И. Ивашков, Н.М. Колпаков.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 31.01.1980 N 491.

3. Взамен ГОСТ 12840-73.

4. Ссылочные нормативно-технические документы

───────────────────────────────────────┬───────────────────────────────────

Обозначение НТД, на который дана ссылка│ Номер пункта, приложения

───────────────────────────────────────┼───────────────────────────────────

ГОСТ 1050-88 │Приложение (п. 2.11)

ГОСТ 2590-88 │Приложение (п. 2.8)

ГОСТ 6627-74 │3, Приложение (пп. 2, 2.13)

ГОСТ 7417-75 │Приложение (п. 2.8)

ГОСТ 9389-75 │Приложение (п. 1.5)

ГОСТ 9467-75 │Приложение (пп. 2.2, 2.4)

ГОСТ 10299-80 │Приложение (пп. 2, 2.12)

ГОСТ 10304-80 │Приложение (пп. 2, 2.12)

ГОСТ 10774-80 │Приложение (пп. 2, 2.1)

ГОСТ 15150-69 │1

ГОСТ 19903-74 │Приложение (пп. 1.2, 2.9)

ГОСТ 19904-90 │Приложение (пп. 1.2, 2.9)

5. Снято ограничение срока действия Постановлением Госстандарта от 25.07.1990 N 2262.

6. Переиздание (декабрь 1998 г.) с Изменениями N 1, 2, утвержденными в марте 1982 г., июле 1990 г. (ИУС 7-82, 11-90).

1. Настоящий стандарт распространяется на предохранительные замки для однорогих кованых и штампованных крюков климатического исполнения У по ГОСТ 15150, применяемых в грузоподъемных машинах общего назначения.

Стандарт не распространяется на предохранительные замки для крюков, предназначенных для работы во взрывоопасной среде, а также для грузоподъемных машин специального назначения.

2. Предохранительные замки должны быть изготовлены следующих типов:

1 - замки пружинного замыкания;

2 - замки, замыкающиеся под действием собственной массы.

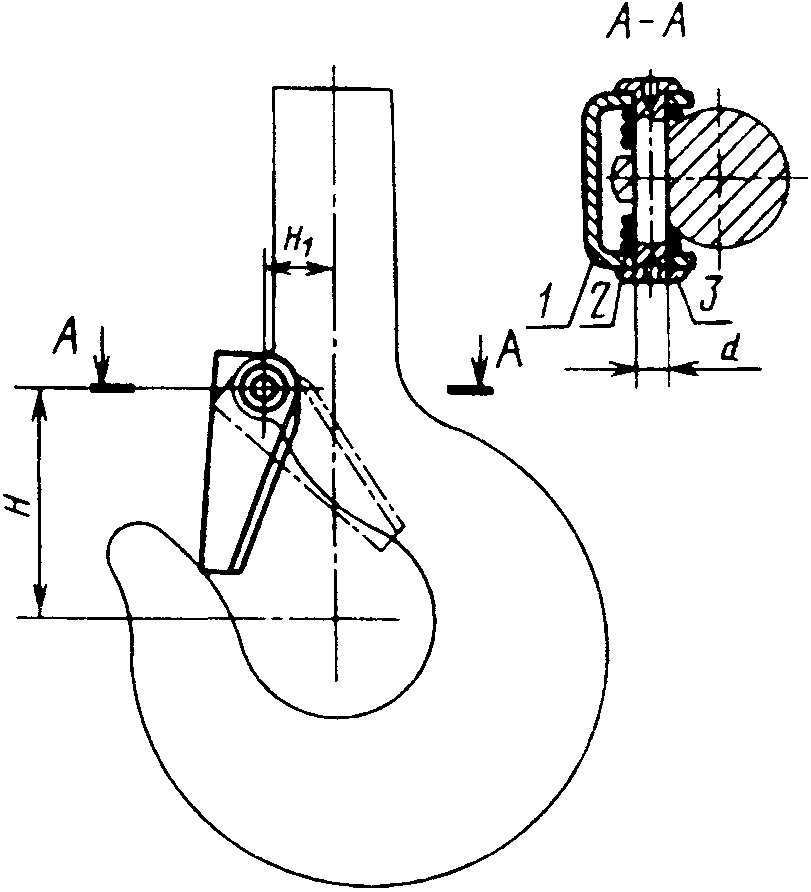

3. Присоединительные размеры замка типа 1 к крюку по ГОСТ 6627 (исполнение 2) должны соответствовать указанным на черт. 1 и в табл. 1.

1 - защелка; 2 - пружина; 3 - штифт

Черт. 1

Примечание. Чертеж не определяет конструкцию замка.

Таблица 1

мм

──────────────────┬───────────────────────────────────┬────────────────────

Номер замка │ Координаты центра отверстия │ Диаметр отверстия

├─────────────────┬─────────────────┤ крюка d

│ H │ H │ H

│ +/- 1 │ 1 │ 14

│ │ +/- 1 │

──────────────────┼─────────────────┼─────────────────┼────────────────────

1 │ 26 │ 9 │ 4

──────────────────┼─────────────────┤ │

2 │ 28 │ │

──────────────────┼─────────────────┼─────────────────┤

3 │ 31 │ 10 │

4 │ 35 │ 12 │ 5

──────────────────┼─────────────────┤ │

5 │ 38 │ │

6 │ 42 │ 15 │ 6

──────────────────┼─────────────────┤ │

7 │ 48 │ │

8 │ 56 │ 18 │ 8

──────────────────┼─────────────────┼─────────────────┤

9 │ 60 │ 21 │

──────────────────┼─────────────────┤ │

10 │ 65 │ │

11 │ 78 │ 25 │ 10

──────────────────┼─────────────────┼─────────────────┤

12 │ 82 │ 28 │

13 │ 92 │ 32 │ 12

──────────────────┼─────────────────┼─────────────────┤

14 │ 105 │ 35 │

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

Пример условного обозначения предохранительного замка номер 7 типа 1:

Замок 7-1 ГОСТ 12840-80.

4. Присоединительные размеры замка типа 2 к крюку в случае сверления его хвостовика должны соответствовать указанным на черт. 2 и в табл. 2.

1 - скоба; 2 - штифт

Черт. 2

Примечание. Чертеж не определяет конструкцию замка.

Таблица 2

мм

Номер замка │ Координаты центра отверстия H │ Диаметр отверстия

├─────────────────┬─────────────────┤ крюка d

│ Номин. │ Пред. откл. │ H

│ │ │ 14

1 │ 25 │ +/- 1,0 │ 3

──────────────────┼─────────────────┤ │

2 │ 26 │ │

──────────────────┼─────────────────┤ │

3 │ 30 │ │

──────────────────┼─────────────────┤ │

4 │ 32 │ │

──────────────────┼─────────────────┤ ├────────────────────

5 │ 38 │ │ 4

──────────────────┼─────────────────┤ │

6 │ 42 │ │

──────────────────┼─────────────────┤ │

7 │ 48 │ │

──────────────────┼─────────────────┤ ├────────────────────

8 │ 55 │ │ 6

──────────────────┼─────────────────┤ │

9 │ 60 │ │

──────────────────┼─────────────────┤ ├────────────────────

10 │ 75 │ │ 8

──────────────────┼─────────────────┤ │

11 │ 80 │ │

──────────────────┼─────────────────┤ │

12 │ 85 │ │

──────────────────┼─────────────────┤ │

13 │ 95 │ │

14 │ 105 │ +/- 1,5 │ 10

──────────────────┼─────────────────┤ │

15 │ 120 │ │

──────────────────┼─────────────────┤ │

16 │ 130 │ │

──────────────────┼─────────────────┤ ├────────────────────

17 │ 150 │ │ 12

──────────────────┼─────────────────┤ │

18 │ 165 │ │

──────────────────┼─────────────────┤ │

19 │ 190 │ │

──────────────────┼─────────────────┤ ├────────────────────

20 │ 210 │ │ 16

──────────────────┼─────────────────┤ │

21 │ 240 │ │

──────────────────┼─────────────────┤ │

22 │ 260 │ │

──────────────────┼─────────────────┤ ├────────────────────

23 │ 300 │ │ 20

──────────────────┼─────────────────┤ │

24 │ 330 │ │

──────────────────┼─────────────────┤ │

25 │ 370 │ │

──────────────────┼─────────────────┤ │

26 │ 410 │ │

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

Пример условного обозначения предохранительного замка номер 7 типа 2:

Замок 7-2 ГОСТ 12840-80.

Примеры конструкций предохранительных замков приведены в Приложении.

Приложение

Рекомендуемое

КОНСТРУКЦИИ ПРЕДОХРАНИТЕЛЬНЫХ ЗАМКОВ ДЛЯ ОДНОРОГИХ КРЮКОВ

1. Пример конструкции и размеры предохранительных замков типа 1 приведены на черт. 1 - 3 и в табл. 1 - 3.

1 - защелка; 2 - пружина; 3 - штифт

Черт. 1

Таблица 1

────────────┬────────────┬───────────┬───────────┬───────────┬─────────────

Номер замка │ Sd, мм │ Масса, г │ Дет. 1 │ Дет. 2 │ Дет. 3 по

│ │ │ │ │ГОСТ 10774-80

────────────┼────────────┼───────────┼───────────┼───────────┼─────────────

1 │ 12 │ 13 │ 1-1/1 │ 1-1/2 │ 4h11 x 25

────────────┼────────────┼───────────┼───────────┤ │

2 │ 14 │ 16 │ 2-1/1 │ │

────────────┼────────────┼───────────┼───────────┤ ├─────────────

3 │ 16 │ 18 │ 3-1/1 │ │ 4h11 x 30

4 │ 19 │ 31 │ 4-1/1 │ 4-1/2 │ 5h11 x 36

────────────┼────────────┼───────────┼───────────┤ │

5 │ 21 │ 35 │ 5-1/1 │ │

6 │ 23 │ 45 │ 6-1/1 │ 6-1/2 │ 6h11 x 36

────────────┼────────────┼───────────┼───────────┤ │

7 │ 27 │ 49 │ 7-1/1 │ │

8 │ 30 │ 81 │ 8-1/1 │ 8-1/2 │ 8h11 x 45

────────────┼────────────┼───────────┼───────────┤ ├─────────────

9 │ 33 │ 87 │ 9-1/1 │ │ 8h11 x 50

────────────┼────────────┼───────────┼───────────┤ │

10 │ 37 │ 104 │ 10-1/1 │ │

11 │ 41 │ 183 │ 11-1/1 │ │ 10h11 x 55

────────────┼────────────┼───────────┼───────────┤ 11-1/2 ├─────────────

12 │ 47 │ 205 │ 12-1/1 │ │ 10h11 x 60

13 │ 51 │ 294 │ 13-1/1 │ 14-1/2 │ 12h11 x 70

────────────┼────────────┼───────────┼───────────┤ │

14 │ 62 │ 321 │ 14-1/2 │ │

(Измененная редакция, Изм. N 2).

1.1. Конструкция и размеры защелки указаны на черт. 2 и в табл. 2.

Деталь 1. Защелка

Черт. 2

Таблица 2

мм

───────────┬───┬───┬────┬───┬──┬───┬───┬───┬───┬───┬──────────┬────┬───────

Обозначение│ b │ d │ L │l │l │l │l │l │l │ S │ r │ r │Масса,

│+1 │H │ │ 1 │ 2│ 3 │ 4 │ 5 │ 6 │ │ │ 1 │ г

│ │ 14│ │ │ │ │ │ │ │ │ │ │

───────────┼───┼───┼────┼───┼──┼───┼───┼───┼───┼───┼──────────┼────┼───────

1-1/1 │18 │ 4 │ 26 │ 8 │ 6│18 │ 37│ 4 │ 7 │1,5│1,5 - 3,0 │ 4 │ 10,5

───────────┤ │ ├────┤ │ │ │ │ │ │ │ │ ├───────

2-1/1 │ │ │ 28 │ │ │ │ │ │ │ │ │ │ 13,0

───────────┼───┤ ├────┤ │ ├───┼───┤ │ │ │ │ ├───────

3-1/1 │22 │ │ 31 │ │ │22 │ 41│ │ │ │ │ │ 15,0

4-1/1 │24 │ 5 │ 35 │10 │ 8│24 │ 48│ 5 │ 9 │2,0│2,0 - 4,0 │ 5 │ 26,0

───────────┤ │ ├────┤ │ │ │ │ │ │ │ │ ├───────

5-1/1 │ │ │ 38 │ │ │ │ │ │ │ │ │ │ 29,0

───────────┼───┼───┼────┼───┼──┼───┼───┼───┤ │ │ ├────┼───────

6-1/1 │28 │ 6 │ 43 │12 │10│28 │ 54│ 6 │ │ │ │ 6 │ 36,5

───────────┤ │ ├────┤ │ │ │ │ │ │ │ │ ├───────

7-1/1 │ │ │ 48 │ │ │ │ │ │ │ │ │ │ 41,0

───────────┼───┼───┼────┼───┼──┼───┼───┼───┼───┤ │ ├────┼───────

8-1/1 │35 │ 8 │ 58 │16 │12│35 │ 69│ 8 │11 │ │ │8,0 │ 63,0

───────────┼───┤ │ │ │ ├───┼───┤ │ │ │ │ ├───────

9-1/1 │40 │ │ │ │ │40 │ 74│ │ │ │ │ │ 67,0

───────────┤ │ ├────┤ │ │ │ │ │ │ │ │ ├───────

10-1/1 │ │ │ 62 │ │ │ │ │ │ │ │ │ │ 84,0

11-1/1 │45 │10 │ 75 │20 │15│45 │ 87│10 │14 │3,0│3,0 - 5,0 │ 10 │ 152,0

───────────┼───┤ ├────┤ │ ├───┼───┤ │ │ │ │ ├───────

12-1/1 │50 │ │ 78 │ │ │50 │ 92│ │ │ │ │ │ 167,0

───────────┼───┼───┼────┼───┤ ├───┼───┼───┼───┤ │ ├────┼───────

13-1/1 │60 │12 │ 92 │24 │ │60 │110│12 │16 │ │ │ 12 │ 235,5

───────────┤ │ ├────┤ │ │ │ │ │ │ │ │ ├───────

14-1/1 │ │ │102 │ │ │ │ │ │ │ │ │ │ 262,0

Пример условного обозначения защелки для замка номер 7 типа 1:

Защелка 7-1/1 ГОСТ 12840-80.

1.2. Материал защелки - листовая сталь по ГОСТ 19903 и ГОСТ 19904.

1.3. Отклонение от соосности отверстий защелки - не более 0,25 мм.

1.4. Конструкция и размеры пружины указаны на черт. 3 и в табл. 3.

Деталь 2. Пружина

Черт. 3

Таблица 3

Размеры в мм

────────────┬────────┬──────┬──────┬──────┬──────┬───────┬──────┬──────────

Обозначение │ D │ d │ H │ b │ l │ l │ t │ Масса, г

│ 1 │ │ 0 │ +1 │+/- 1 │ 1 │ │

│ │ │ │ │ │ +2 │ │

────────────┼────────┼──────┼──────┼──────┼──────┼───────┼──────┼──────────

1-1/2 │ 7 │ 0,8 │ 22 │ 9 │ 8 │ 18 │ 2 │ 0,6

────────────┼────────┤ ├──────┼──────┤ ├───────┤ ├──────────

4-1/2 │ 8 │ │ 25 │ 12 │ │ 25 │ │ 0,8

6-1/2 │ 9 │ 1,0 │ 32 │ 12 │ 10 │ 32 │ 3 │ 1,4

────────────┼────────┤ ├──────┼──────┼──────┼───────┤ ├──────────

8-1/2 │ 11 │ │ 39 │ 20 │ 12 │ 45 │ │ 1,7

11-1/2 │ 13 │ 1,2 │ 50 │ 25 │ 14 │ 50 │ 4 │ 3,1

────────────┼────────┤ ├──────┼──────┼──────┤ │ ├──────────

14-1/2 │ 15 │ │ 60 │ 35 │ 16 │ │ │ 3,7

Пример условного обозначения защелки для замка номер 7 типа 1:

Пружина 6-1/2 ГОСТ 12840-80.

1.5. Материал пружины - стальная углеродистая пружинная проволока 1-го класса нормальной точности по ГОСТ 9389.

2. Пример конструкции и размеры предохранительных замков типа 2 приведены на черт. 4 - 6 и в табл. 4 - 6.

--------------------------------

<*> Размер для справок.

1 - скоба; 2 - штифт

Черт. 4

Таблица 4

──────┬──────┬──────┬────────┬───────┬─────────────────────────────────────

Номер │ Sd │ Sb │ Масса, │Дет. 1 │ Дет. 2

замка ├──────┴──────┤ кг, │ ├──────────────┬──────────────────────

│ мм │не более│ │ Заклепка │ Штифт

│ │ │ │по ГОСТ 10299,├───────────┬─────────

│ │ │ │ ГОСТ 10304 │ по │по черт. 6

│ │ │ │ │ГОСТ 10774 │

──────┼──────┬──────┼────────┼───────┼──────────────┼───────────┼──────────

1 │ 13 │ 2 │ 0,03 │ 1-2/1 │ - │ 3h11 x 30 │ -

──────┼──────┤ │ ├───────┤ │ │

2 │ 15 │ │ │ 2-2/1 │ │ │

──────┼──────┤ │ ├───────┼──────────────┼───────────┤

3 │ 16 │ │ │ 3-2/1 │ 3 x 36.00 │ - │

──────┼──────┼──────┼────────┼───────┤ │ │

4 │ 20 │ 5 │ 0,04 │ 4-2/1 │ │ │

──────┼──────┤ │ ├───────┤ │ │

5 │ 22 │ │ │ 5-2/1 │ │ │

──────┼──────┤ ├────────┼───────┼──────────────┼───────────┤

6 │ 24 │ │ 0,08 │ 6-2/1 │ - │ 4h11 x 40 │

──────┼──────┼──────┼────────┼───────┤ │ │

7 │ 28 │ 7 │ 0,09 │ 7-2/1 │ │ │

──────┼──────┤ ├────────┼───────┤ ├───────────┤

8 │ 30 │ │ 0,22 │ 8-2/1 │ │ 6h11 x 55 │

──────┼──────┤ ├────────┼───────┤ │ │

9 │ 34 │ │ 0,24 │ 9-2/1 │ │ │

──────┼──────┤ ├────────┼───────┤ │ │

10 │ 38 │ │ 0,28 │10-2/1 │ │ │

──────┼──────┤ ├────────┼───────┤ ├───────────┤

11 │ 42 │ │ 0,46 │11-2/1 │ │ 8h11 x 70 │

──────┼──────┼──────┼────────┼───────┤ ├───────────┤

12 │ 45 │ 10 │ 0,52 │12-2/1 │ │ 8h11 x 80 │

──────┼──────┤ ├────────┼───────┤ │ │

13 │ 50 │ │ 0,58 │13-2/1 │ │ │

──────┼──────┼──────┼────────┼───────┤ ├───────────┤

14 │ 60 │ 15 │ 1,06 │14-2/1 │ │10h11 x 90 │

──────┼──────┤ ├────────┼───────┤ ├───────────┤

15 │ 66 │ │ 1,20 │15-2/1 │ │10h11 x 100│

──────┼──────┤ ├────────┼───────┤ │ │

16 │ 73 │ │ 1,23 │16-2/1 │ │ │

──────┼──────┤ ├────────┼───────┤ ├───────────┤

17 │ 75 │ │ 2,37 │17-2/1 │ │12h11 x 120│

──────┼──────┼──────┼────────┼───────┤ │ │

18 │ 90 │ 20 │ 2,63 │18-2/1 │ │ │

──────┼──────┤ ├────────┼───────┤ ├───────────┤

19 │ 100 │ │ 2,97 │19-2/1 │ │12h11 x 140│

──────┼──────┤ ├────────┼───────┤ ├───────────┤

20 │ 110 │ │ 5,61 │20-2/1 │ │16h11 x 160│

──────┼──────┤ ├────────┼───────┤ ├───────────┤

21 │ 120 │ │ 6,59 │21-2/1 │ │16h11 x 180│

──────┼──────┼──────┼────────┼───────┤ ├───────────┤

22 │ 130 │ 22 │ 7,16 │22-2/1 │ │16h11 x 200│

──────┼──────┤ ├────────┼───────┤ ├───────────┼──────────

23 │ 150 │ │ 12,31 │23-2/1 │ │ - │ 23-2/2

──────┼──────┼──────┼────────┼───────┤ │ ├──────────

24 │ 170 │ 25 │ 13,61 │24-2/1 │ │ │ 24-2/2

──────┼──────┼──────┼────────┼───────┤ │ ├──────────

25 │ 190 │ 35 │ 15,07 │25-2/1 │ │ │ 25-2/2

──────┼──────┼──────┼────────┼───────┤ │ ├──────────

26 │ 200 │ 40 │ 16,50 │26-2/1 │ │ │ 26-2/2

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

(Измененная редакция, Изм. N 2).

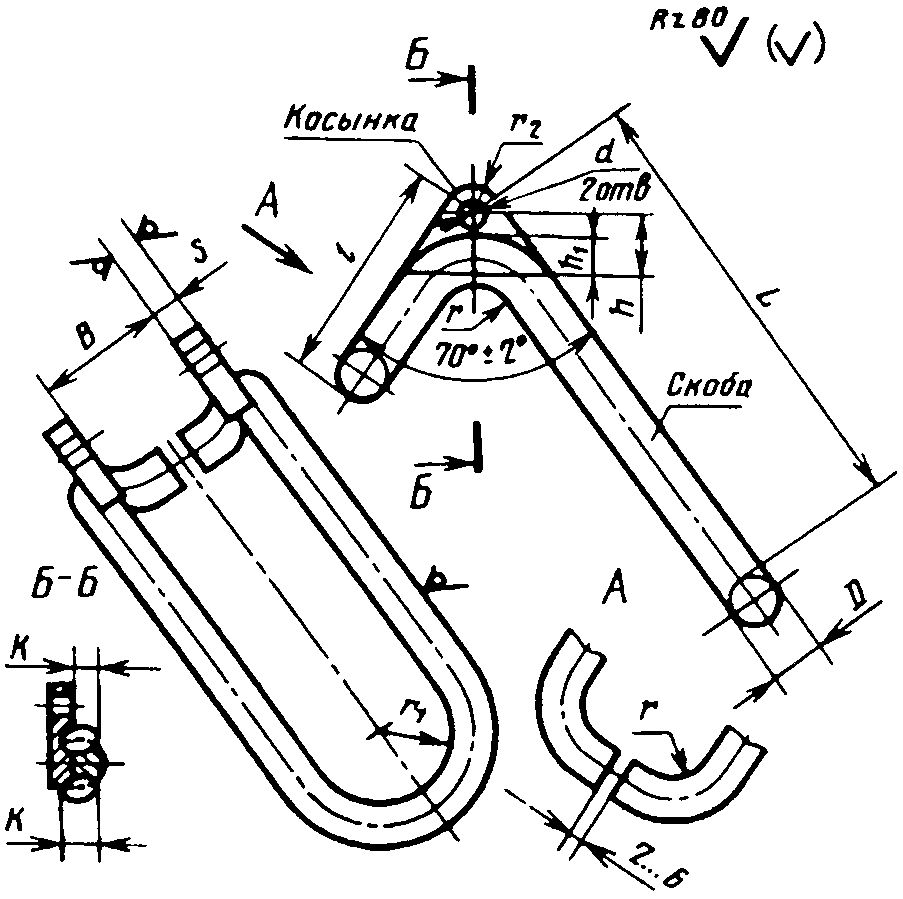

2.1. Конструкция и размеры скобы указаны на черт. 5 и в табл. 5.

Деталь 1. Скоба

Черт. 5

Таблица 5

мм

──────┬────┬────┬───┬───┬───┬───────┬───────┬───┬───┬───┬─────┬───┬────────

Обо- │ L │ l │ B │ D │ d │ r │ r │r │ h │h │ K, │ S │ Масса,

значе-├────┴────┤ │ │H │+/- 2,0│ 1 │ 2 │ │ 1 │ не │ │ кг,

ние │ H │ │ │ 14│ │+/- 2,0│ │ │ │более│ │не более

│ 16 │ │ │ │ │ │ │ │ │ │ │

──────┼────┬────┼───┼───┼───┼───────┼───────┼───┼───┼───┼─────┼───┼────────

1-2/1│ 48 │ 22 │17 │ 4 │ 3 │ 8 │ 9 │ 3 │ 7 │ 3 │ 2 │ 2 │ 0,02

──────┼────┼────┤ │ │ │ │ │ │ │ │ │ ├────────

2-2/1│ 52 │ 23 │ │ │ │ │ │ │ │ │ │ │ 0,03

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ │

3-2/1│ 55 │ 27 │20 │ │ │ │ 11 │ │ │ │ │ │

──────┼────┤ ├───┼───┤ ├───────┼───────┤ ├───┤ │ ├───┼────────

4-2/1│ 65 │ │22 │ 6 │ │ 10 │ 12 │ │ 9 │ │ │ 3 │ 0,04

──────┼────┼────┤ │ │ │ │ │ │ │ │ │ │

5-2/1│ 70 │ 32 │ │ │ │ │ │ │ │ │ │ │

──────┼────┼────┼───┤ ├───┤ ├───────┼───┼───┼───┤ │ ├────────

6-2/1│ 80 │ 36 │28 │ │ 4 │ │ 15 │ 4 │10 │ 5 │ │ │ 0,08

──────┼────┼────┤ │ │ │ │ │ │ │ │ │ ├────────

7-2/1│ 95 │ 40 │ │ │ │ │ │ │ │ │ │ │ 0,09

──────┼────┼────┼───┼───┼───┼───────┼───────┼───┼───┼───┼─────┼───┼────────

8-2/1│105 │ 48 │34 │10 │ 6 │ 14 │ 18 │ 6 │16 │ 8 │ 3 │ 5 │ 0,21

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ ├────────

9-2/1│115 │ 51 │38 │ │ │ │ 20 │ │ │ │ │ │ 0,23

──────┼────┼────┤ │ │ │ │ │ │ │ │ │ ├────────

10-2/1│130 │ 65 │ │ │ │ │ │ │ │ │ │ │ 0,27

──────┼────┼────┼───┼───┼───┼───────┼───────┼───┼───┼───┤ ├───┼────────

11-2/1│140 │ 68 │45 │12 │ 8 │ 20 │ 24 │ 8 │20 │ 9 │ │ 6 │ 0,43

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ ├────────

12-2/1│160 │ 72 │50 │ │ │ │ 26 │ │ │ │ │ │ 0,49

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ ├────────

13-2/1│180 │ 83 │58 │ │ │ │ 30 │ │ │ │ │ │ 0,55

14-2/1│200 │ 87 │62 │16 │ 10│ 24 │ 32 │10 │26 │12 │ 4 │ 8 │ 1,01

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ ├────────

15-2/1│230 │102 │70 │ │ │ │ 36 │ │ │ │ │ │ 1,14

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ ├────────

16-2/1│250 │112 │72 │ │ │ │ 40 │ │ │ │ │ │ 1,17

17-2/1│290 │135 │90 │20 │ 12│ 30 │ 48 │12 │32 │15 │ 5 │10 │ 2,26

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ ├────────

18-2/1│330 │140 │92 │ │ │ │ 50 │ │ │ │ │ │ 2,27

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ ├────────

19-2/1│370 │165 │105│ │ │ │ 55 │ │ │ │ │ │ 2,85

20-2/1│410 │185 │120│26 │ 16│ 40 │ 63 │16 │42 │20 │ 6 │12 │ 5,38

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ ├────────

21-2/1│470 │215 │135│ │ │ │ 70 │ │ │ │ │ │ 6,32

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ ├────────

22-2/1│520 │235 │150│ │ │ │ 80 │ │ │ │ │ │ 6,86

23-2/1│600 │270 │175│32 │ 20│ 50 │ 90 │20 │52 │24 │ 8 │16 │ 11,78

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ ├────────

24-2/1│670 │295 │195│ │ │ │ 95 │ │ │ │ │ │ 13,06

──────┼────┼────┼───┼───┤ │ ├───────┤ ├───┼───┤ │ ├────────

25-2/1│750 │330 │220│40 │ │ │ 110 │ │60 │32 │ │ │ 23,00

──────┼────┼────┼───┤ │ │ ├───────┤ │ │ │ │ ├────────

26-2/1│800 │370 │230│ │ │ │ 115 │ │ │ │ │ │ 25,00

Пример условного обозначения скобы для замка номер 7 типа 2:

Скоба - 7-2/1 ГОСТ 12840-80.

Примечание. Допускается увеличение диаметра D на 20% по сравнению с указанным в таблице.

(Измененная редакция, Изм. N 1).

2.2. Косынка должна быть приварена по контуру прилегания электродами типа Э-42 по ГОСТ 9467.

2.3. Допускается цельноштампованный вариант изготовления скобы (штамповку скобы и косынки производить одновременно из круга), а также изготовление скобы методом точного литья.

2.4. Допускается изготовлять скобу без разъема и из нескольких частей с заваркой стыков электродами типа Э-42 по ГОСТ 9467.

2.5. Допускается увеличивать размер l до полного перекрытия зева крюка.

2.6. Отклонение от соосности отверстий - не более 0,25 мм.

2.7. Отклонение от перпендикулярности осей отверстий относительно плоскости симметрии скобы - не более 1,0 мм.

2.8. Материал скобы - горячекатаная круглая сталь по ГОСТ 2590 или калиброванная круглая сталь по ГОСТ 7417.

2.9. Материал косынки - сталь листовая по ГОСТ 19903 и ГОСТ 19904.

2.10. Конструкция и размеры штифтов для замков номеров 23 - 26 указаны на черт. 6 и в табл. 6.

Деталь 2. Штифт

Черт. 6

Таблица 6

─────────────────────────┬────────────────────────┬────────────────────────

Обозначение │ L, мм │ Масса, кг

─────────────────────────┼────────────────────────┼────────────────────────

23-2/2 │ 230 │ 0,53

24-2/2 │ 240 │ 0,55

25-2/2 │ 265 │ 0,61

26-2/2 │ 275 │ 0,63

Пример условного обозначения штифта для замка номер 23 типа 2:

Штифт 23-2/2 ГОСТ 12840-80.

2.11. Штифты должны быть изготовлены из стали марки 45 по ГОСТ 1050 без покрытия.

По требованию потребителя должно производиться антикоррозионное покрытие штифтов.

(Измененная редакция, Изм. N 1).

2.12. Допускается заменять штифты заклепками по ГОСТ 10299 и ГОСТ 10304.

2.13. При необходимости полного перекрытия зева крюка без потерь проходного размера и при наличии свободного места на хвостовой части крюка на крюках типа А по ГОСТ 6627 допускается укреплять замки при помощи хомута.

3. Предельные отклонения размеров, не указанные на чертежах, должны быть: охватывающих - по H14; охватываемых - h14; прочих - по

(Измененная редакция, Изм. N 1).

4. Предельные отклонения масс, указанных в табл. 1 - 6, - не более 10%.
