Введен в действие

Постановлением Государственного

комитета стандартов

Совета Министров СССР

от 16 июля 1974 г. N 1688

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРЮКИ ОДНОРОГИЕ. ЗАГОТОВКИ

ТИПЫ. КОНСТРУКЦИЯ И РАЗМЕРЫ

Single hooks. Blanks. Types.

Construction and dimensions

ГОСТ 6627-74

Список изменяющих документов

(в ред. Изменения N 1, утв. в декабре 1984 г.,

Изменения N 2, утв. в апреле 1985 г.)

Группа Г86

Взамен

ГОСТ 6627-66

Постановлением Государственного комитета стандартов Совета Министров СССР от 16 июля 1974 г. N 1688 срок введения установлен

с 1 января 1976 года

Проверен в 1985 г. Постановлением Госстандарта N 978 от 04.04.1985 срок действия продлен

до 1 января 1991 года

Переиздание (август 1985 г.) с Изменениями N 1, 2, утвержденными в декабре 1984 г., апреле 1985 г. (ИУС 3-85, 7-85).

Настоящий стандарт распространяется на заготовки однорогих крюков с цилиндрическим хвостиком, изготовляемых методом горячей штамповки (ГШ) и методом свободной ковки (СК) и применяемых в грузоподъемных машинах и механизмах.

1. ТИПЫ

1.1. Заготовки однорогих крюков должны изготовляться следующих типов:

А - с коротким хвостиком;

Б - с длинным хвостиком.

Каждый тип должен изготовляться в следующих исполнениях:

1 - без прилива;

2 - с приливом.

1.2. Заготовки однорогих крюков должны изготовляться номеров 1 - 26.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ

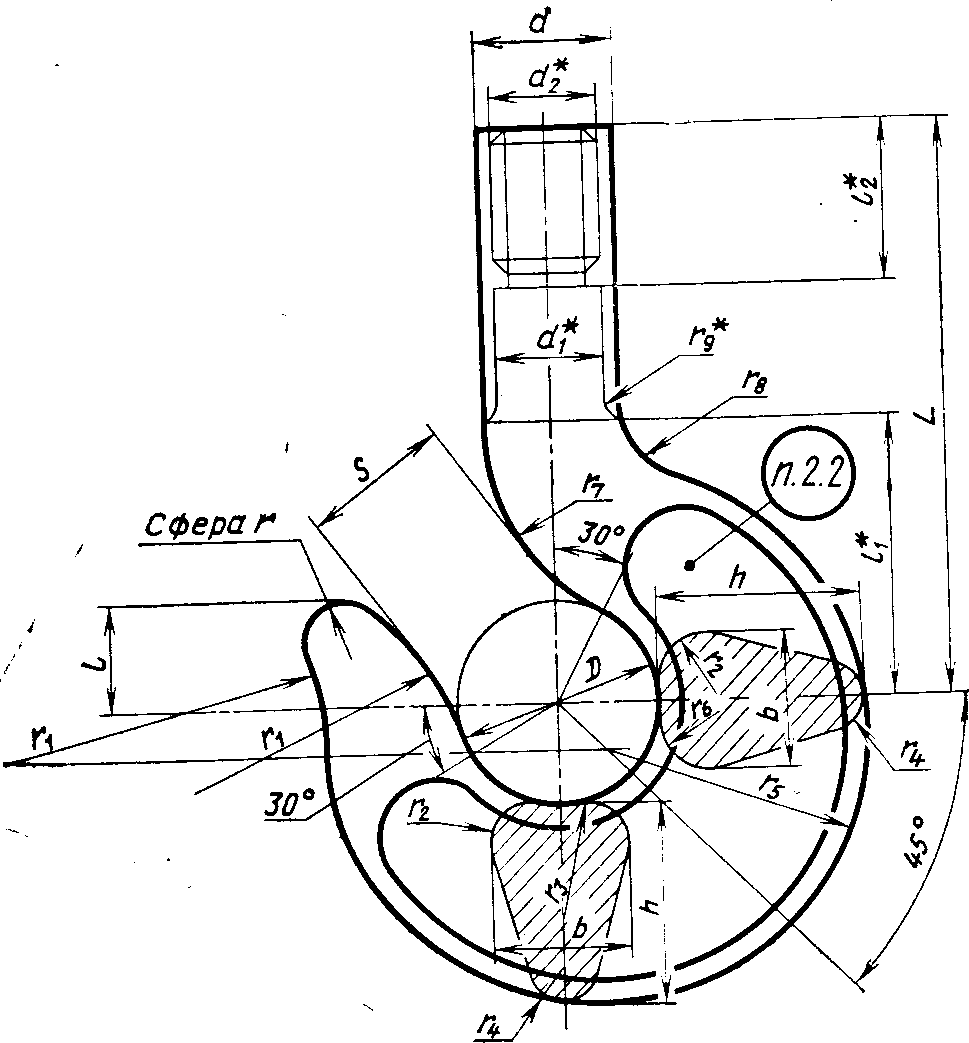

2.1. Конструкция и размеры заготовок однорогих крюков должны соответствовать указанным на чертеже и в таблице.

Исполнение 1

Исполнение 2

--------------------------------

* Размеры для справок.

Размеры в мм

─────┬────────────┬──────────┬────────┬──┬──┬────────────┬──┬────────────┬──┬───

Номер│ D │ S │ L │A │A │ b │b │ d │d │ d

заго-├────┬───────┼────┬─────┼───┬────┤ │ 1├────┬───────┤ 1├────┬───────┤ 1│ 2

товки│Но- │ Пред. │Но- │Пред.│Тип│Тип │ │ │Но- │ Пред. │ │Но- │ Пред. │ │

крюка│мин.│ откл. │мин.│откл.│ А │ Б │ │ │мин.│ откл. │ │мин.│ откл. │ │

│ │ для │ │ │ │ │ │ │ │ для │ │ │ для │ │

│ │метода │ │ │ │ │ │ │ │метода │ │ │метода │ │

│ ├────┬──┤ │ │ │ │ │ │ ├────┬──┤ │ ├────┬──┤ │

│ │ ГШ │СК│ │ │ │ │ │ │ │ ГШ │СК│ │ │ ГШ │СК│ │

─────┼────┼────┼──┼────┼─────┼───┼────┼──┼──┼────┼────┼──┼──┼────┼────┼──┼──┼───

1 │ 20 │+1,2│- │ 14 │+1,2 │65 │ 80 │26│9 │ 12 │+1,2│- │ 8│ 15 │+1,2│- │12│М12

─────┼────┤-0,7│ ├────┤-0,7 ├───┼────┼──┤ ├────┤-0,7│ │ │ │-0,7│ │ │

2 │ 22 │ │ │ 16 │ │70 │ 90 │28│ │ 13 │ │ │ │ │ │ │ │

─────┼────┼────┤ ├────┼─────┼───┼────┼──┼──┼────┼────┤ │ ├────┼────┤ ├──┼───

3 │ 25 │+1,7│ │ 18 │+1,7 │75 │100 │31│10│ 15 │+1,7│ │ │ 18 │+1,7│ │15│М14

─────┼────┤-0,9│ ├────┤-0,9 ├───┼────┼──┼──┼────┤-0,9│ ├──┼────┤-0,9│ ├──┼───

4 │ 30 │ │ │ 22 │ │85 │110 │35│12│ 18 │ │ │ 9│ 20 │ │ │17│М16

─────┼────┤ │ ├────┤ ├───┼────┼──┤ ├────┤ │ │ │ │ │ │ │

5 │ 32 │ │ │ 24 │ │90 │120 │38│ │ 20 │ │ │ │ │ │ │ │

─────┼────┼────┤ ├────┼─────┼───┼────┼──┼──┼────┼────┤ ├──┼────┼────┤ ├──┼───

6 │ 36 │+2,2│ │ 26 │+2,2 │105│130 │42│15│ 22 │+2,2│ │10│ 25 │+2,2│ │20│М20

─────┼────┤-1,2│ ├────┤-1,2 ├───┼────┼──┤ ├────┤-1,2│ │ │ │-1,2│ │ │

7 │ 40 │ │ │ 30 │ │120│140 │48│ │ 24 │ │ │ │ │ │ │ │

─────┼────┤ │ ├────┤ ├───┼────┼──┼──┼────┤ │ ├──┼────┤ │ ├──┼───

8 │ 45 │ │ │ 33 │ │130│160 │56│18│ 26 │ │ │12│ 30 │ │ │25│М24

─────┼────┼────┤ ├────┤ ├───┼────┼──┼──┼────┼────┤ │ ├────┼────┤ ├──┼───

9 │ 50 │+2,9│ │ 36 │ │145│180 │60│21│ 30 │+2,7│ │ │ 35 │+2,7│ │30│М27

│ │-1,7│ │ │ │ │ │ │ │ │-1,5│ │ │ │-1,5│ │ │

─────┼────┼────┤ ├────┼─────┼───┼────┼──┤ ├────┼────┤ │ │ ├────┤ │ ├───

10 │ 55 │+3,2│ │ 40 │+2,9 │165│220 │65│ │ 34 │+2,9│ │ │ │+2,9│ │ │М30

│ │-1,8│ │ │-1,6 │ │ │ │ │ │-1,6│ │ │ │-1,6│ │ │

Продолжение

Размеры в мм

─────┬────────────┬──┬──┬──┬────┬──┬──────┬──┬──┬──┬──┬──┬───┬───┬───┬───────────

Номер│ h │l │l │l │ r │r │r = r │r │r │r │r │r │r │r │r │Масса, кг,

заго-├────┬───────┤ │ 1│ 2│ │ 1│ 2 4│ 3│ 5│ 6│ 7│ 8│ 9 │ 10│ 11│ не более

товки│Но- │ Пред. │ ├──┴──┤ │ │ │ │ │ │ │ │ │ │ ├─────┬─────

крюка│мин.│ откл. │ │ не │ │ │ │ │ │ │ │ │ │ │ │Тип А│Тип Б

│ │ для │ │менее│ │ │ │ │ │ │ │ │ │ │ │ │

│ │метода │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ ├────┬──┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ ГШ │СК│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼────┼──┼──┼──┬──┼────┼──┼──────┼──┼──┼──┼──┼──┼───┼───┼───┼─────┼─────

1 │ 18 │+1,2│- │10│30│20│ 4,5│28│ 3,0 │11│25│11│22│8 │1,0│ 3 │ 5 │0,18 │0,20

─────┼────┤-0,7│ │ ├──┤ │ │ ├──────┼──┼──┼──┼──┤ ├───┤ │ ├─────┼─────

2 │ 21 │ │ │ │32│ │ │ │ 4,0 │12│28│12│24│ │1,5│ │ │0,22 │0,25

─────┼────┼────┤ ├──┼──┤ ├────┼──┤ ├──┼──┼──┼──┼──┤ │ │ ├─────┼─────

3 │ 24 │+1,7│ │12│35│ │ 5,0│30│ │13│32│13│26│9 │ │ │ │0,35 │0,40

─────┼────┤-0,9│ ├──┼──┼──┼────┼──┼──────┼──┼──┼──┼──┼──┤ │ ├───┼─────┼─────

4 │ 26 │ │ │15│40│25│ 5,5│35│ 5,0 │14│37│14│30│10│ │ │ 6 │0,50 │0,60

─────┼────┤ │ ├──┼──┤ ├────┼──┼──────┼──┼──┼──┼──┼──┤ │ │ ├─────┼─────

5 │ 28 │ │ │16│45│ │ 6,0│38│ 5,5 │16│40│16│32│11│ │ │ │0,60 │0,70

─────┼────┼────┤ ├──┼──┼──┤ ├──┤ ├──┼──┼──┼──┼──┼───┤ │ ├─────┼─────

6 │ 32 │+2,2│ │18│50│30│ │40│ │18│45│18│36│13│2,5│ │ │0,90 │1,00

─────┼────┤-1,2│ ├──┼──┤ ├────┼──┼──────┼──┼──┼──┼──┼──┤ │ │ ├─────┼─────

7 │ 36 │ │ │20│55│ │ 6,5│45│ 6,0 │20│50│20│40│15│ │ │ │1,30 │1,50

─────┼────┤ │ ├──┼──┼──┼────┼──┤ ├──┼──┼──┼──┼──┤ ├───┼───┼─────┼─────

8 │ 40 │ │ │22│65│35│ 7,0│50│ │22│56│30│45│17│ │ 5 │ 8 │1,70 │1,90

─────┼────┼────┤ ├──┼──┼──┼────┼──┼──────┼──┼──┼──┼──┼──┤ │ │ ├─────┼─────

9 │ 45 │+2,7│ │25│70│40│ 8,0│55│ 7,0 │25│62│36│50│18│ │ │ │2,60 │2,90

│ │-1,5│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

10 │ 52 │+3,2│ │30│85│45│10,0│60│ 8,0 │28│70│38│55│20│ │ │ │3,60 │4,10

│ │-1,8│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

Продолжение

Размеры в мм

─────┬───────────────┬──────────┬────────┬───┬──┬───────────────┬──┬───────────────┬───┬─────

Номер│ D │ S │ L │ A │A │ b │b │ d │d │ d

заго-├────┬──────────┼────┬─────┼───┬────┤ │ 1├────┬──────────┤ 1├────┬──────────┤ 1 │ 2

товки│Но- │ Пред. │Но- │Пред.│Тип│Тип │ │ │Но- │ Пред. │ │Но- │ Пред. │ │

крюка│мин.│откл. для │мин.│откл.│ А │ Б │ │ │мин.│откл. для │ │мин.│откл. для │ │

│ │ метода │ │ │ │ │ │ │ │ метода │ │ │ метода │ │

│ ├────┬─────┤ │ │ │ │ │ │ ├────┬─────┤ │ ├────┬─────┤ │

│ │ ГШ │ СК │ │ │ │ │ │ │ │ ГШ │ СК │ │ │ ГШ │ СК │ │

─────┼────┼────┼─────┼────┼─────┼───┼────┼───┼──┼────┼────┼─────┼──┼────┼────┼─────┼───┼─────

11 │ 60 │+3,4│ - │ 45 │+3,2 │180│300 │78 │25│ 38 │+3,2│ - │16│ 40 │+3,2│ - │35 │ М33

│ │-2,0│ │ │-1,8 │ │ │ │ │ │-1,8│ │ │ │-1,8│ │ │

─────┼────┤ │ ├────┼─────┼───┼────┼───┼──┼────┤ │ │ ├────┤ │ ├───┼─────

12 │ 65 │ │ │ 50 │+3,4 │195│375 │82 │28│ 40 │ │ │ │ 45 │ │ │40 │ М36

│ │ │ │ │-2,0 │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼────┤ ├────┼─────┼───┼────┼───┼──┼────┼────┤ ├──┼────┼────┤ ├───┼─────

13 │ 75 │+3,9│ │ 55 │+3,9 │250│410 │92 │32│ 48 │+3,7│ │20│ 52 │+3,9│ │45 │ М42

│ │-2,3│ │ │-2,3 │ │ │ │ │ │-2,1│ │ │ │-2,3│ │ │

─────┼────┼────┤ ├────┼─────┼───┼────┼───┼──┼────┼────┤ │ ├────┼────┤ ├───┼─────

14 │ 85 │+4,1│ │ 65 │+4,1 │280│475 │105│35│ 54 │+4,1│ │ │ 56 │+4,1│ │50 │ М48

│ │-2,4│ │ │-2,4 │ │ │ │ │ │-2,4│ │ │ │-2,4│ │ │

15 │ 95 │+4,1│+8,0 │ 75 │+4,1 │310│520 │ - │- │ 60 │+4,1│+8,0 │- │ 62 │+4,1│+8,0 │55 │ М52

│ │-2,4│-2,5 │ │-2,4 │ │ │ │ │ │-2,4│-2,5 │ │ │-2,4│-2,5 │ │

─────┼────┼────┤ ├────┼─────┼───┼────┤ │ ├────┼────┤ │ ├────┼────┤ ├───┼─────

16 │110 │+4,4│ │ 85 │+4,4 │340│580 │ │ │ 65 │+4,4│ │ │ 68 │+4,4│ │60 │ М56

│ │-2,6│ │ │-2,6 │ │ │ │ │ │-2,6│ │ │ │-2,6│ │ │

─────┼────┼────┼─────┼────┼─────┼───┼────┤ │ ├────┼────┼─────┤ ├────┼────┼─────┼───┼─────

17 │120 │+5,5│+10,0│ 90 │+5,4 │415│600 │ │ │ 75 │+5,4│+10,0│ │ 80 │+5,4│+10,0│70 │ М64

│ │-3,0│-3,0 │ │-2,9 │ │ │ │ │ │-2,9│-3,0 │ │ │-2,9│-3,0 │ │

18 │130 │+6,5│+12,0│100 │+6,4 │440│630 │ │ │ 80 │+6,4│+12,0│ │ 85 │+6,4│+12,0│75 │Трап.

│ │-3,3│-3,0 │ │-3,2 │ │ │ │ │ │-3,2│-3,0 │ │ │-3,2│-3,0 │ │70x10

─────┼────┤ │ ├────┼─────┼───┼────┤ │ ├────┤ │ │ ├────┤ │ ├───┼─────

19 │150 │ │ │115 │+6,5 │480│660 │ │ │ 90 │ │ │ │ 95 │ │ │85 │Трап.

│ │ │ │ │-3,3 │ │ │ │ │ │ │ │ │ │ │ │ │80x10

20 │170 │+8,5│+16,0│130 │+8,5 │535│730 │ │ │102 │+8,4│+16,0│ │110 │+8,4│+16,0│100│Трап.

│ │-3,9│-4,0 │ │-3,9 │ │ │ │ │ │-3,8│-4,0 │ │ │-3,8│-4,0 │ │90x12

Продолжение

Размеры в мм

─────┬────────────────┬──┬───┬───┬────┬───┬──────┬───┬───┬───┬───┬──┬───┬───┬───┬───────────

Номер│ D │l │ l │ l │ r │ r │r = r │ r │ r │ r │r │r │r │r │r │Масса, кг,

заго-├────┬───────────┤ │ 1│ 2│ │ 1│ 2 4│ 3│ 5│ 6│ 7 │ 8│ 9 │ 10│ 11│ не более

товки│Но- │Пред. откл.│ ├───┴───┤ │ │ │ │ │ │ │ │ │ │ ├─────┬─────

крюка│мин.│для метода │ │ не │ │ │ │ │ │ │ │ │ │ │ │Тип А│Тип Б

│ ├─────┬─────┤ │ менее │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ ГШ │ СК │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼─────┼─────┼──┼───┬───┼────┼───┼──────┼───┼───┼───┼───┼──┼───┼───┼───┼─────┼─────

11 │ 55 │+3,4 │ - │34│ 90│ 50│10,0│ 70│ 9,0 │ 30│ 78│ 42│ 60│21│2,5│10 │10 │4,50 │5,70

─────┼────┤-2,0 │ ├──┼───┼───┤ ├───┤ ├───┼───┼───┼───┼──┤ │ │ ├─────┼─────

12 │ 65 │ │ │36│ 95│ 55│ │ 80│ │ 35│ 90│ 45│ 70│22│ │ │ │6,45 │8,90

─────┼────┼─────┤ ├──┼───┼───┼────┼───┼──────┼───┼───┼───┼───┼──┤ │ ├───┼─────┼─────

13 │ 75 │+3,9 │ │38│105│ 60│11,0│ 85│ 10,0 │ 40│100│ 50│ 75│25│ │ │12 │9,60 │12,20

│ │-2,3 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼─────┤ ├──┼───┼───┼────┼───┼──────┼───┼───┼───┼───┼──┤ │ │ ├─────┼─────

14 │ 82 │+4,1 │ │42│120│ 70│12,0│ 95│ 12,0 │ 45│110│ 60│ 85│28│ │ │ │13,50│17,70

│ │-2,4 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼─────┼─────┼──┼───┼───┼────┼───┼──────┼───┼───┼───┼───┼──┤ ├───┼───┼─────┼─────

15 │ 90 │+4,1 │+8,0 │46│135│ 75│15,0│110│ 13,0 │ 50│125│ 65│ 95│30│ │ - │ - │18,0 │23,0

│ │-2,4 │-2,5 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼─────┤ ├──┼───┼───┼────┼───┤ ├───┼───┼───┼───┼──┤ │ │ ├─────┼─────

16 │100 │+4,4 │ │55│150│ 80│18,0│120│ │ 55│140│ 75│110│34│ │ │ │26,0 │33,0

│ │-2,6 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼─────┼─────┼──┼───┼───┼────┼───┼──────┼───┼───┼───┼───┼──┤ │ │ ├─────┼─────

17 │115 │+5,4 │+10,0│60│165│ 90│20,0│125│ 14,0 │ 62│155│ 84│120│36│ │ │ │37,0 │44,5

│ │-2,9 │-3,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

18 │130 │+6,6 │+12,0│62│180│ 95│21,0│140│ 16,0 │ 70│170│ 90│130│40│ │ │ │49,5 │56,0

─────┼────┤-3,3 │-3,0 ├──┼───┼───┼────┼───┼──────┼───┼───┼───┼───┼──┤ │ │ ├─────┼─────

19 │150 │ │ │75│210│100│22,0│170│ 18,0 │ 75│200│105│150│45│ │ │ │70,0 │82,5

20 │164 │+8,5 │+16,0│80│230│115│30,0│190│ 20,0 │100│220│120│170│50│ │ │ │102,0│121,0

│ │-3,9 │-4,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

Продолжение

ИС МЕГАНОРМ: примечание.

Таблица дана в соответствии с официальным текстом документа.

Размеры в мм

─────┬────────────────┬──────────┬────────┬───┬──┬────────────────┬──┬────────────────┬───┬──────

Номер│ D │ S │ L │ A │A │ d │b │ b │d │ d

заго-├────┬───────────┼────┬─────┼───┬────┤ │ 1├────┬───────────┤ 1├────┬───────────┤ 1 │ 2

товки│Но- │Пред. откл.│Но- │Пред.│Тип│Тип │ │ │Но- │Пред. откл.│ │Но- │Пред. откл.│ │

крюка│мин.│для метода │мин.│откл.│ А │ Б │ │ │мин.│для метода │ │мин.│для метода │ │

│ ├─────┬─────┤ │ │ │ │ │ │ ├─────┬─────┤ │ ├─────┬─────┤ │

│ │ ГШ │ СК │ │ │ │ │ │ │ │ ГШ │ СК │ │ │ ГШ │ СК │ │

─────┼────┼─────┼─────┼────┼─────┼───┼────┼───┼──┼────┼─────┼─────┼──┼────┼─────┼─────┼───┼──────

21 │190 │+9,8 │+18,0│145 │+9,5 │580│800 │ - │- │115 │+9,4 │+18,0│- │125 │+9,5 │+18,0│110│Трап.

│ │-4,5 │-4,0 │ │-4,2 │ │ │ │ │ │-4,1 │-4,0 │ │ │-4,2 │-4,0 │ │100x12

─────┼────┼─────┼─────┼────┼─────┼───┼────┤ │ ├────┼─────┼─────┤ ├────┼─────┼─────┼───┼──────

22 │210 │+11,8│+20,0│160 │+11,5│675│960 │ │ │130 │+11,5│+20,0│ │135 │+11,5│+20,0│120│Трап.

│ │-5,1 │-5,0 │ │-4,8 │ │ │ │ │ │-4,8 │-5,0 │ │ │-4,8 │-5,0 │ │110x12

23 │240 │+13,8│+22,0│180 │+13,8│730│1050│ │ │150 │+13,5│+22,0│ │160 │+13,5│+22,0│140│Трап

│ │-5,7 │-5,0 │ │-5,7 │ │ │ │ │ │-5,4 │-5,0 │ │ │-5,4 │-5,0 │ │120x16

24 │270 │+15,1│+24,0│205 │+14,8│820│1100│ │ │165 │+14,5│+24,0│ │170 │+14,5│+24,0│150│Трап.

│ │-6,6 │-6,0 │ │-6,3 │ │ │ │ │ │-6,0 │-6,0 │ │ │-6,0 │-6,0 │ │140x16

25 │300 │+16,1│+28,0│230 │+15,8│840│1200│ │ │190 │+15,8│+28,0│ │190 │+15,8│+28,0│170│Трап.

│ │-7,2 │-7,0 │ │-6,9 │ │ │ │ │ │-6,9 │-7,0 │ │ │-6,9 │-7,0 │ │160x16

─────┼────┼─────┼─────┼────┼─────┼───┼────┤ │ ├────┼─────┤ │ ├────┼─────┤ ├───┼──────

26 │320 │+17,1│+30,0│250 │+16,8│860│1300│ │ │200 │+16,8│ │ │200 │+16,8│ │180│Трап.

│ │-7,8 │-8,0 │ │-7,5 │ │ │ │ │ │-7,5 │ │ │ │-7,5 │ │ │170x16

Продолжение

Размеры в мм

─────┬────────────────┬───┬───┬───┬────┬───┬──────┬───┬───┬───┬───┬────┬───┬───┬───┬───────────

Номер│ h │ l │ l │ l │ r │ r │r = r │ r │ r │ r │r │ r │r │r │r │Масса, кг,

заго-├────┬───────────┤ │ 1│ 2│ │ 1│ 2 4│ 3│ 5│ 6│ 7 │ 8 │ 9 │ 10│ 11│ не более

товки│Но- │Пред. откл.│ ├───┴───┤ │ │ │ │ │ │ │ │ │ │ ├─────┬─────

крюка│мин.│для метода │ │ не │ │ │ │ │ │ │ │ │ │ │ │Тип А│Тип Б

│ ├─────┬─────┤ │ менее │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ ГШ │ СК │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼─────┼─────┼───┼───┬───┼────┼───┼──────┼───┼───┼───┼───┼────┼───┼───┼───┼─────┼─────

21 │184 │+9,8 │+18,0│95 │260│130│32,0│210│ 23,0 │110│245│135│190│ 60 │5,0│ - │ - │130,0│150,0

│ │-4,5 │-4,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼─────┼─────┼───┼───┼───┼────┼───┼──────┼───┼───┼───┼───┤ │ │ │ ├─────┼─────

22 │205 │+11,8│+20,0│100│280│140│35,0│230│ 25,0 │120│270│150│210│ │ │ │ │175,0│206,0

│ │-5,1 │-5,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼─────┼─────┼───┼───┼───┼────┼───┼──────┼───┼───┼───┼───┼────┤ │ │ ├─────┼─────

23 │240 │+13,8│+22,0│120│330│150│40,0│280│ 30,0 │130│320│170│240│ 65 │ │ │ │262,0│312,0

│ │-5,7 │-5,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼─────┼─────┼───┼───┼───┼────┼───┼──────┼───┼───┼───┼───┤ ├───┤ │ ├─────┼─────

24 │260 │+15,1│+26,0│135│360│175│44,0│300│ 35,0 │140│350│190│270│ │7,5│ │ │353,0│400,0

│ │-6,6 │-6,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

25 │290 │+16,1│+28,0│150│400│190│45,0│330│ 38,0 │150│390│210│300│ 75 │ │ │ │520,0│600,0

│ │-7,2 │-7,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────┼────┼─────┼─────┼───┼───┼───┼────┼───┼──────┼───┼───┤ ├───┼────┤ │ │ ├─────┼─────

26 │320 │+17,1│+30,0│160│440│210│48,0│360│ 40,0 │165│420│230│340│100 │ │ │ │585,0│695,0

│ │-7,8 │-8,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

Примечания: 1. Размер

указан для изготовления заготовок крюков методом горячей штамповки.

2. Допускается отгиб носика крюка до 6 мм для крюков номеров 1 - 14 и до 10 мм для крюков номеров 15 - 26 в плоскости, перпендикулярной плоскости чертежа.

3. Длина L указана без припуска для проверки механических свойств металла.

ИС МЕГАНОРМ: примечание.

Текст дан в соответствии с официальным текстом документа.

4. Допускается для грузоподъемных машин и механизмов, у которых группа режима работы механизма подъема 6М, весьма тяжелого режима работы, длину L заготовок крюков типа Б увеличивать на 150 мм, не более.

5. По заказу потребителя заготовки крюков номеров 1 - 14 допускается изготовлять без прилива.

6. Предельные отклонения размеров, не указанные в таблице, должны выполняться:

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 7505-74 Постановлением Госстандарта СССР от 21.09.1989 N 2815 с 1 июля 1990 года введен в действие ГОСТ 7505-89.

для заготовок крюков, изготовляемых методом горячей штамповки, - по ГОСТ 7505-74.

7. При изготовлении заготовок крюков ковкой радиусы, служащие для построения и образования конфигурации крюка, не являются сдаточными параметрами. Допуски определяются изготовителем.

8. Допускается вместо радиусов

прямая площадка.

9. Для размеров l,

, A,

заготовок крюков, получаемых методом свободной ковки, предельные отклонения соответствуют предельным отклонениям размера D соответствующего номера заготовки.

(Измененная редакция, Изм. N 1, 2).

Пример условного обозначения заготовки крюка номер 10, типа А, исполнения 2:

Заготовка крюка 10А-2 ГОСТ 6627-74.

2.2. Технические требования, методы испытаний, маркировка и транспортирование - по ГОСТ 2105-75.

2.3. Грузоподъемность крюков должна соответствовать величинам, указанным в обязательном Приложении.

(Измененная редакция, Изм. N 2).

Приложение

Обязательное

НАИБОЛЬШАЯ ГРУЗОПОДЪЕМНОСТЬ КРЮКОВ, т

──────────────┬─────────────────┬──────────────────────────────────────────

Номер │ Для машин │Для машин и механизмов с машинным приводом

заготовки │ и механизмов ├──────────────────────────────────────────

крюка │с ручным приводом│ Группа режима работы механизма подъема

│ │ по ГОСТ 25835-83

│ ├─────────────────────┬────────────────────

│ │ до 4М │ 5М - 6М

──────────────┼─────────────────┼─────────────────────┼────────────────────

1 │ 0,40 │ 0,32 │ 0,25

2 │ 0,50 │ 0,40 │ 0,32

3 │ 0,63 │ 0,50 │ 0,40

4 │ 0,80 │ 0,63 │ 0,50

5 │ 1,00 │ 0,80 │ 0,63

6 │ 1,25 │ 1,00 │ 0,80

7 │ 1,60 │ 1,25 │ 1,00

8 │ 2,00 │ 1,60 │ 1,25

9 │ 2,50 │ 2,00 │ 1,60

10 │ 3,20 │ 2,50 │ 2,00

11 │ 4,00 │ 3,20 │ 2,50

12 │ 5,00 │ 4,00 │ 3,20

13 │ 6,30 │ 5,00 │ 4,00

14 │ 8,00 │ 6,30 │ 5,00

15 │ 10,00 │ 8,00 │ 6,30

16 │ 12,50 │ 10,00 │ 8,00

17 │ 16,00 │ 12,50 │ 10,00

18 │ 20,00 │ 16,00 │ 12,50

19 │ - │ 20,00 │ 16,00

20 │ - │ 25,00 │ 20,00

21 │ - │ 32,00 │ 25,00

22 │ - │ 40,00 │ 32,00

23 │ - │ 50,00 │ 40,00

24 │ - │ 63,00 │ 50,00

25 │ - │ 80,00 │ 63,00

26 │ │ 100,00 │ 80,00

(Измененная редакция, Изм. N 2).
