Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".

1. Разработан Открытым акционерным обществом "Научно-исследовательский и конструкторский институт средств измерений в машиностроении" (ОАО "НИИизмерения").

2. Внесен Техническим комитетом по стандартизации ТК 242 "Допуски и средства контроля".

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2013 г. N 44-2013).

За принятие стандарта проголосовали:

4. Настоящий стандарт модифицирован по отношению к международному стандарту ISO 286-2:2010 Geometrical Product Specifications (GPS) - ISO code system for tolerances on linear sizes - Part 2: Tables of standard tolerance classes and limit deviations for holes and shafts (Геометрические характеристики изделий. Система допусков ИСО на линейные размеры. Часть 2. Таблицы стандартных классов допусков и предельных отклонений для отверстий и валов).

Степень соответствия - модифицированная (MOD).

В настоящий стандарт относительно примененного международного стандарта внесены следующие редакционные изменения и технические отклонения.

Наименование стандарта изменено для приведения в соответствие с требованиями ГОСТ 1.5-2001 (подраздел 3.6).

В основную часть стандарта не включено справочное приложение B "Связь с матричной моделью GPS" международного стандарта в связи с тем, что оно содержит сведения о матричной модели системы стандартов ИСО "Геометрические характеристики изделий (GPS)" и месте международного стандарта в ней, не относящиеся к объекту стандартизации. Содержание исключенного приложения приведено в дополнительном Приложении Д.А.

Ссылка на международный стандарт, который принят в качестве межгосударственного стандарта, заменена в разделе "Нормативные ссылки" и тексте стандарта ссылкой на соответствующий модифицированный межгосударственный стандарт. Информация о замене ссылки приведена в Приложении Д.Б.

Элемент "Библиография" приведен в соответствие с содержанием настоящего стандарта и требованиями ГОСТ 1.3-2008 (пункт 8.2.8).

5. Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2014 г. N 29-ст межгосударственный стандарт ГОСТ 25347-2013 (ISO 286-2:2010) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

6. Взамен ГОСТ 25347-82.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом указателе "Национальные стандарты".

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Международный стандарт ИСО 286 состоит из объединенных общим наименованием "Геометрические характеристики изделий. Система допусков ИСО на линейные размеры" следующих частей:

- Часть 1. Основные положения, допуски, отклонения и посадки;

- Часть 2. Таблицы стандартных классов допусков и предельных отклонений отверстий и валов.

Международный стандарт ИСО 286-2:2010 является второй редакцией международного стандарта ИСО 286-2 и разработан техническим комитетом ИСО/ТК 213 "Размерные и геометрические требования к изделиям и их проверка" взамен международного стандарта ИСО 286-2:1988. В стандарте учтены изменения N 1 от 2006 г. к стандарту ИСО 286-2:1988.

Необходимость установления предельных размеров и посадок для деталей механической обработки была вызвана преимущественно требованием обеспечения взаимозаменяемости деталей массового производства, а также неточностью, присущей способам обработки, в совокупности с обнаружением того факта, что собственно точность выполнения размера не является необходимой для большинства элементов детали. Выяснилось, что для выполнения деталью своего назначения, достаточно, чтобы ее размер находился между двумя допустимыми пределами (т.е. в допуске), которые гарантируют соответствие детали предъявляемым к ней функциональным требованиям.

Аналогично там, где конкретные требования предъявляются к посадке, образуемой двумя деталями, необходимо для размера каждой из деталей предусмотреть допустимые отклонения от номинального размера, обеспечивающие достижение требуемого зазора или натяга. Международный стандарт ИСО 286 устанавливает систему допусков и отклонений на линейные размеры, применимую к двум типам размерных элементов: цилиндр и две параллельные противолежащие плоскости. Основное назначение этой системы - обеспечение взаимозаменяемости деталей в сборочных единицах и изделиях.

Термины "отверстие" и "вал" применяют для описания следующих размерных элементов: цилиндр (например, при установлении допуска на диаметр отверстия или вала) и две параллельные противолежащие плоскости (например, для установления допуска на толщину шпонки или ширину шлицевого паза).

Применение системы допусков ИСО на линейные размеры подразумевает, что номинальные размеры вала и отверстия, образующих посадку, одинаковы.

В предыдущей версии международного стандарта ИСО 286 (опубликована в 1988 году) для интерпретации размера размерного элемента по умолчанию применялось требование прилегания (размер по сопряжению ограничен пределом максимума материала, а любой местный размер ограничен пределом минимума материала), однако положения стандарта [1] изменили эту интерпретацию на правило двухточечного измерения (любой местный размер ограничен верхним и нижним предельными размерами). Это означает, что, при задании допуска размера по умолчанию, на отклонения формы теперь не накладывается каких-либо ограничений.

В тех случаях, когда установления допуска на размер по стандарту ИСО 286 оказывается недостаточным для обеспечения выполнения посадкой своего функционального назначения, могут быть дополнительно установлены требование прилегания согласно стандарту [1], допуски геометрической формы, а также требования к шероховатости поверхности.

Графическое представление интервалов допусков отверстий и валов, поясняющее взаимосвязь между классами допусков, квалитетами и отклонениями приведено в Приложении А.

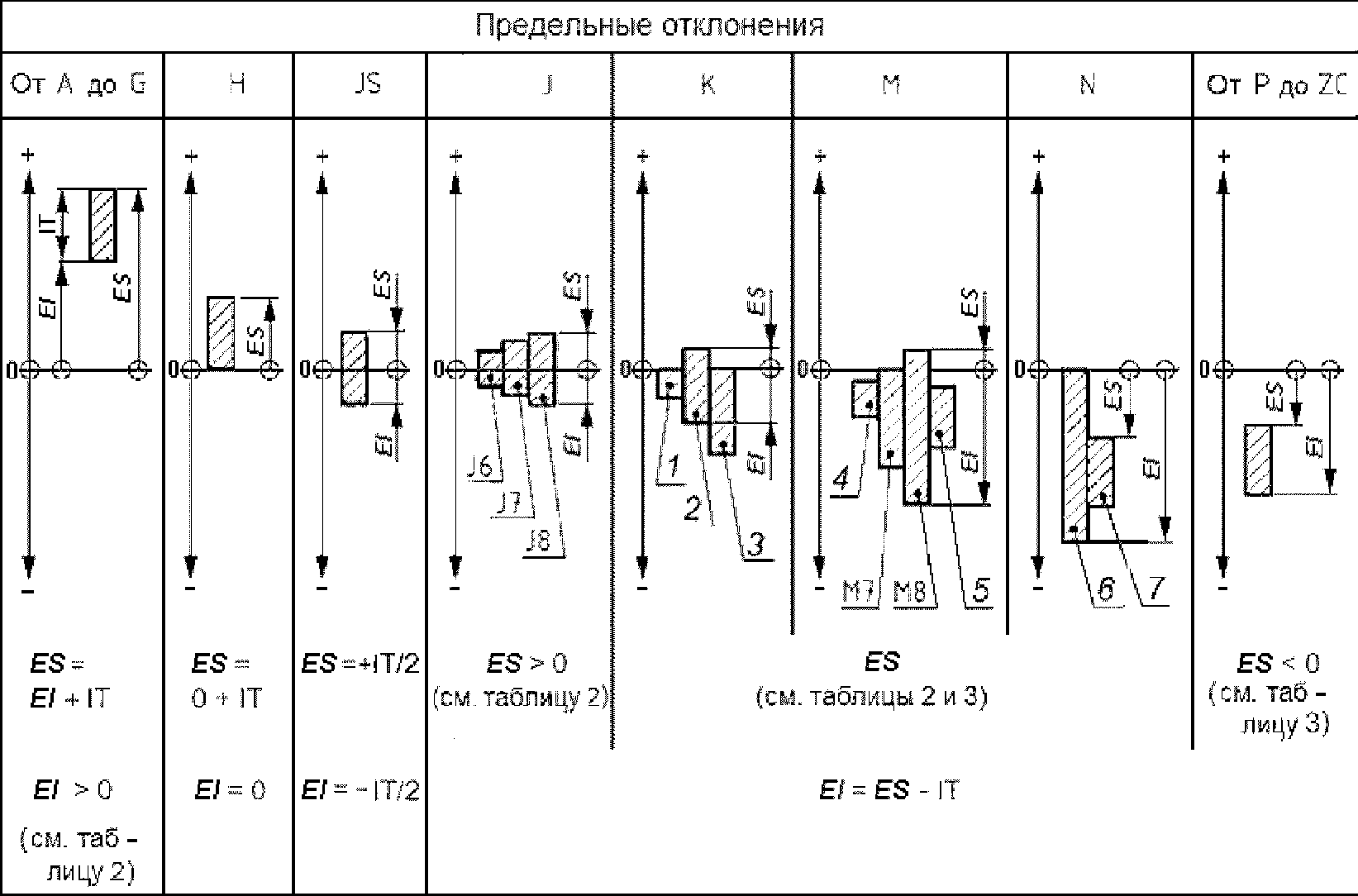

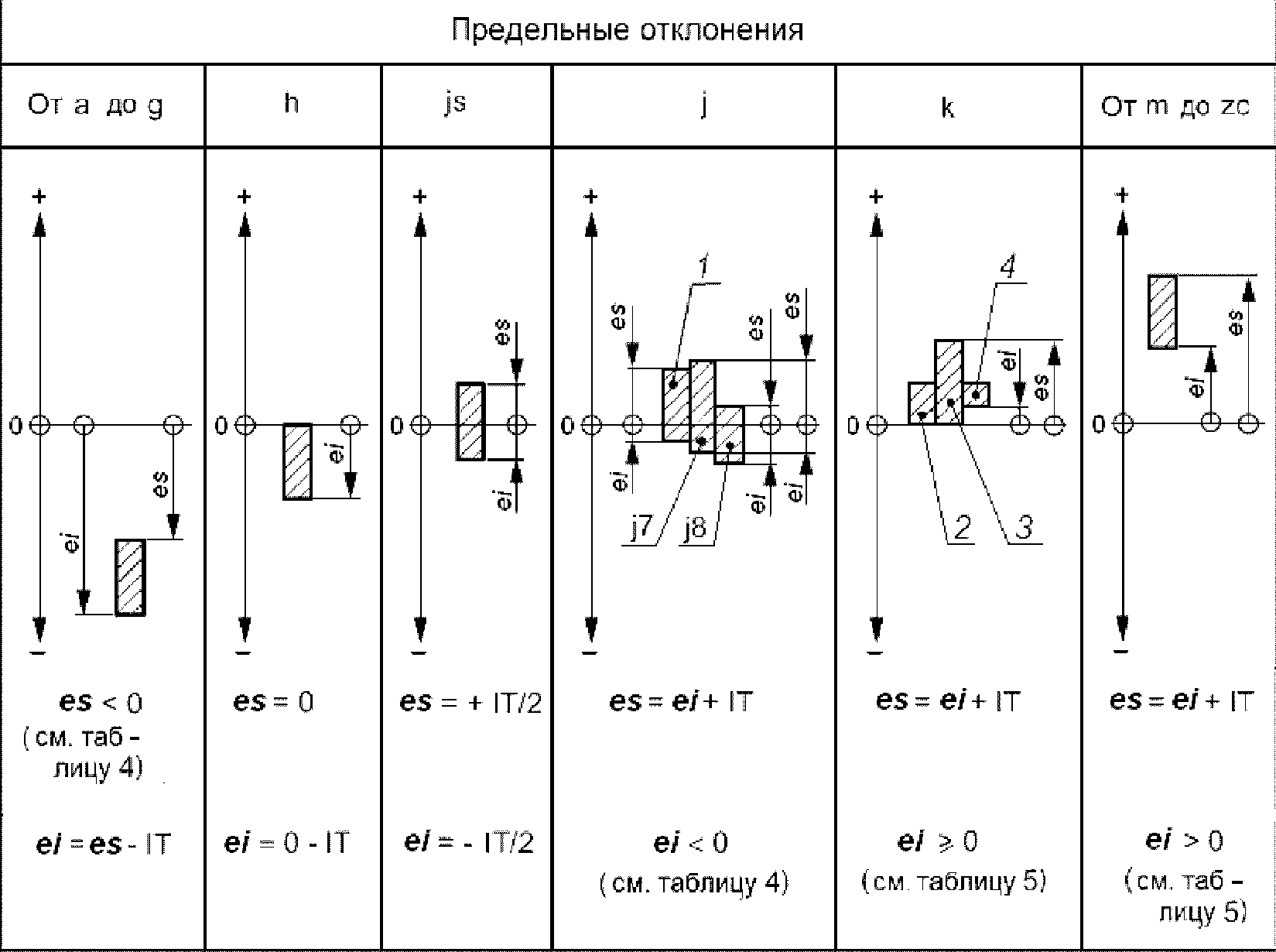

Настоящий стандарт содержит числовые значения предельных отклонений отверстий и валов для классов допусков общего применения, вычисленные по ГОСТ 25346. В настоящем стандарте приведены значения верхних предельных отклонений отверстий ES и валов es, а также нижних предельных отклонений отверстий EI и валов ei (см. рисунки 1 и 2).

Примечание. В таблицах предельных отклонений значения верхнего предельного отклонения ES или es указаны над значениями нижних предельных отклонений EI или ei, за исключением классов допуска JS и js, которые симметричны относительно нулевой линии.

Примечание 1. Значения IT приведены в таблице 1.

Примечание 2. Изображенные на рисунке интервалы допуска примерно соответствуют интервалу номинальных размеров свыше 10 мм до 18 мм включительно.

Примечание 1. Значения IT приведены в таблице 1.

Примечание 2. Изображенные на рисунке интервалы допуска примерно соответствуют интервалу номинальных размеров свыше 10 мм до 18 мм включительно.

Система допусков ИСО на линейные размеры распространяется на следующие геометрические элементы:

a) цилиндр;

b) две параллельные противолежащие плоскости.

В настоящем стандарте с целью упрощения подробно рассмотрены только детали, представляющие собой круговые цилиндры, т.к. такие детали имеют важное значение. Однако допуски и отклонения, приведенные в настоящем стандарте, также могут относиться и к деталям, сечение которых не является окружностью.

В частности, термины "отверстие" и "вал" применяют для описания как размерного элемента - цилиндра (например, при установлении допуска диаметра отверстия или вала), так и для двух параллельных противолежащих плоскостей (например, при установлении допуска на толщину шпонки или ширину шлицевого паза).

Дополнительные сведения, касающиеся применяемой терминологии, основных положений системы допусков ИСО и способов указания допусков на чертеже, приведены в ГОСТ 25346.

В настоящем стандарте использована ссылка на следующий нормативный документ:

ГОСТ 25346-2013 (ISO 286-1:2010) Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Основные положения, допуски, отклонения и посадки

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Значения стандартизованных допусков для квалитетов от IT01 до IT18 включительно приведены в таблице 1.

Примечание. Таблица взята из ГОСТ 25346 и приведена для облегчения применения и понимания таблиц предельных отклонений и рисунков 1 и 2.

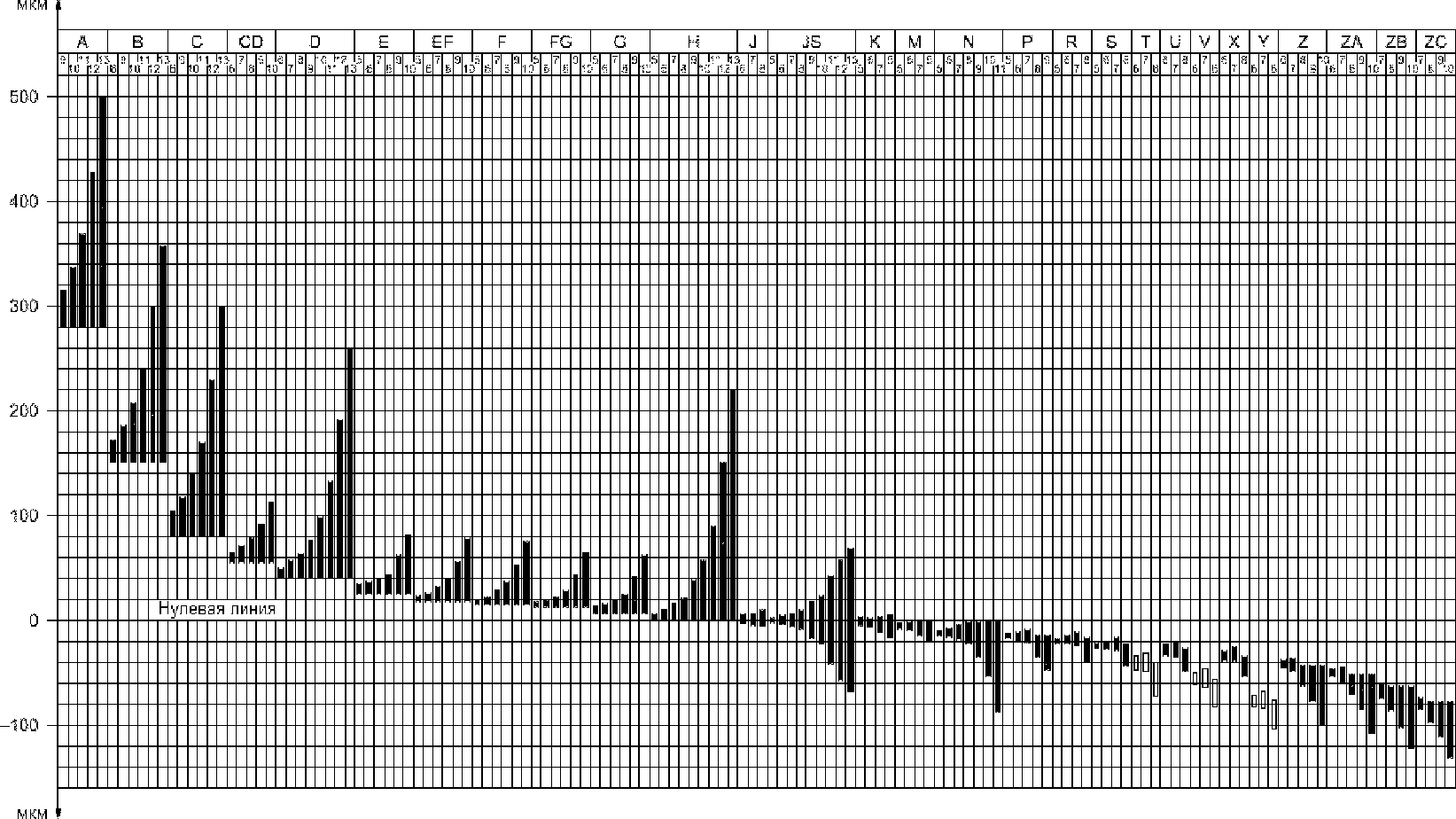

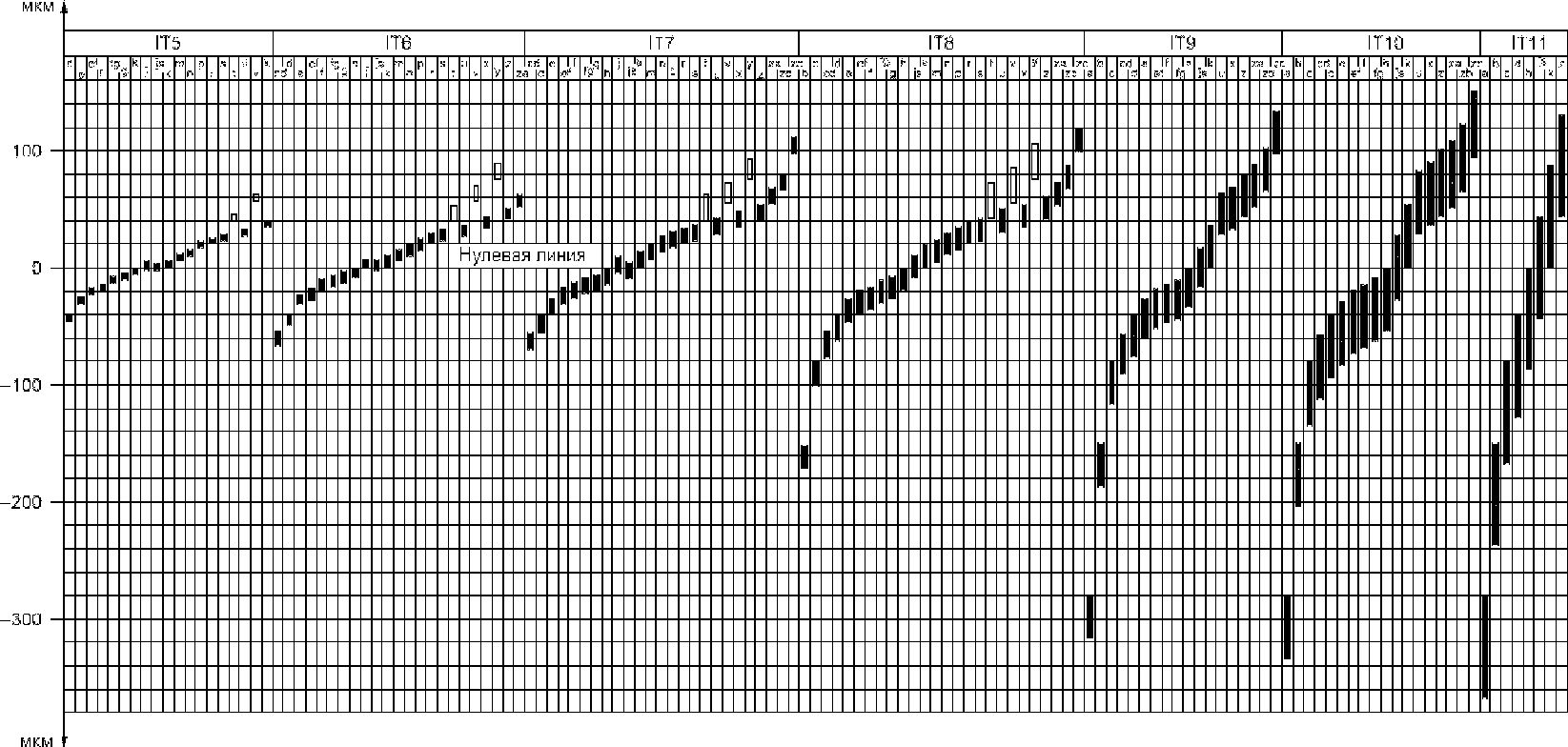

Полный перечень классов допусков отверстий, рассматриваемых в настоящем стандарте, показан на рисунках 3 и 4, а соответствующие им предельные отклонения приведены в таблицах 2 - 16.

Рекомендации по выбору классов допусков отверстий содержатся в ГОСТ 25346 (подразделы 4.4 и 5.3).

Примечание. Некоторые классы допусков предназначены для ограниченного числа интервалов номинальных размеров. Дополнительную информацию см. в 6.1.

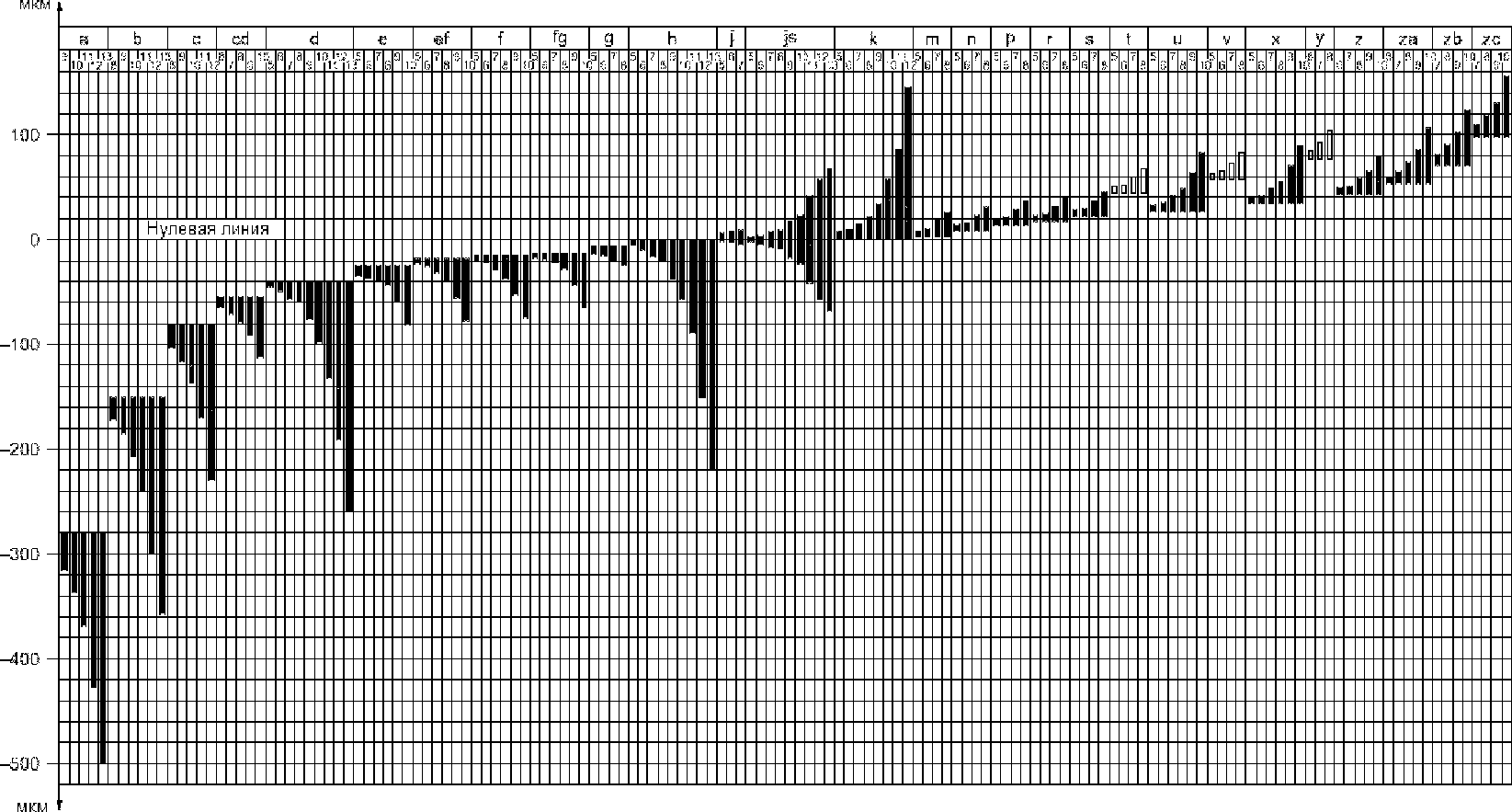

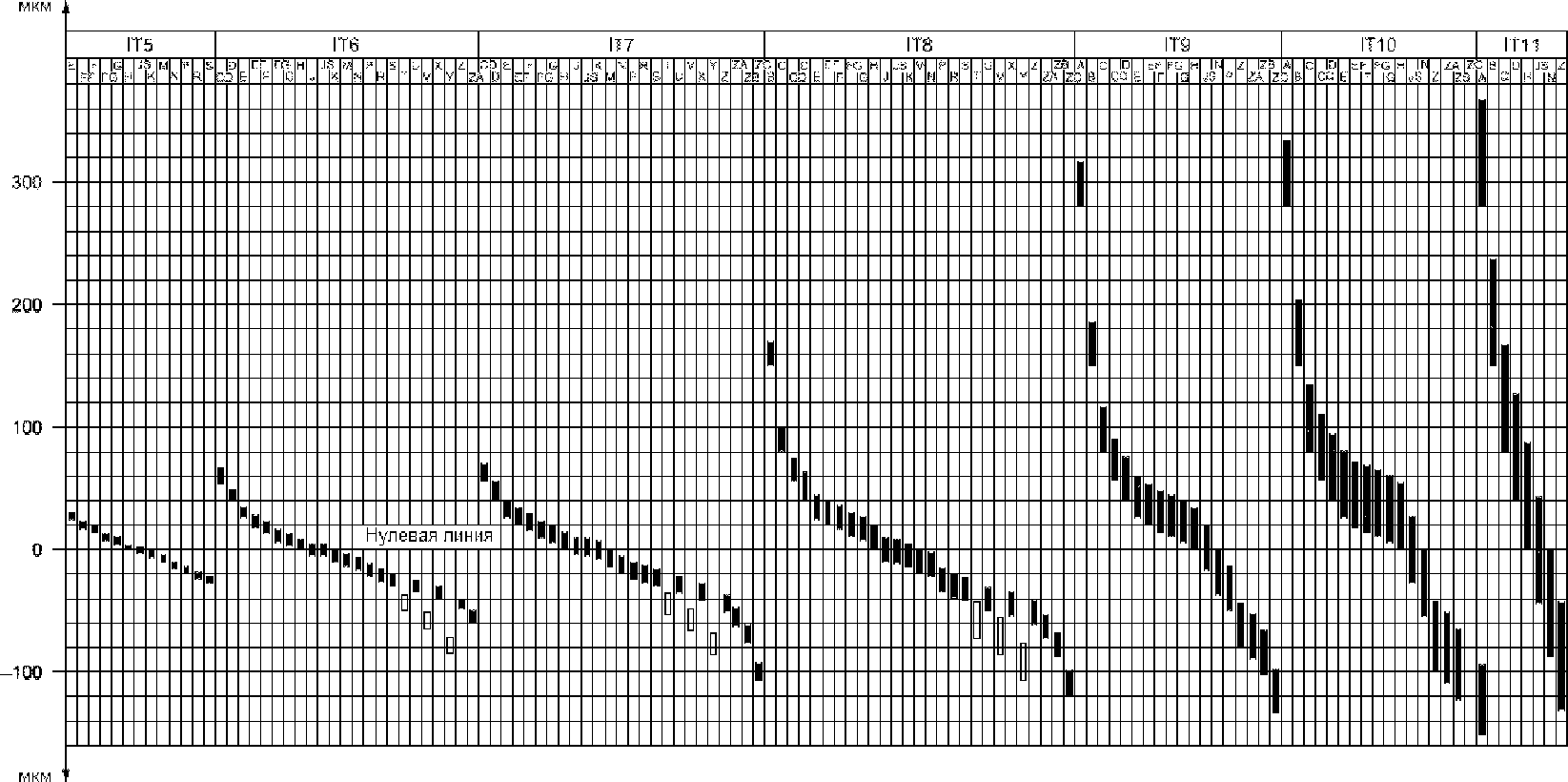

Полный перечень классов допусков валов, рассматриваемых в настоящем стандарте, показан на рисунках 5 и 6, а соответствующие им предельные отклонения приведены в таблицах 17 - 32.

Рекомендации по выбору классов допусков валов содержатся в ГОСТ 25346 (подразделы 4.4 и 5.3).

Примечание. Некоторые классы допусков предназначены для ограниченного числа интервалов номинальных размеров. Дополнительную информацию см. в 6.1.

6.1. Значения основных отклонений, для которых в таблицах имеются незаполненные графы, могут быть вычислены по ГОСТ 25346.

6.2. Незаполненная строка в таблицах 3 - 10 и 18 - 26 отделяет интервалы номинальных размеров до 500 мм включительно от интервалов номинальных размеров свыше 500 мм.
